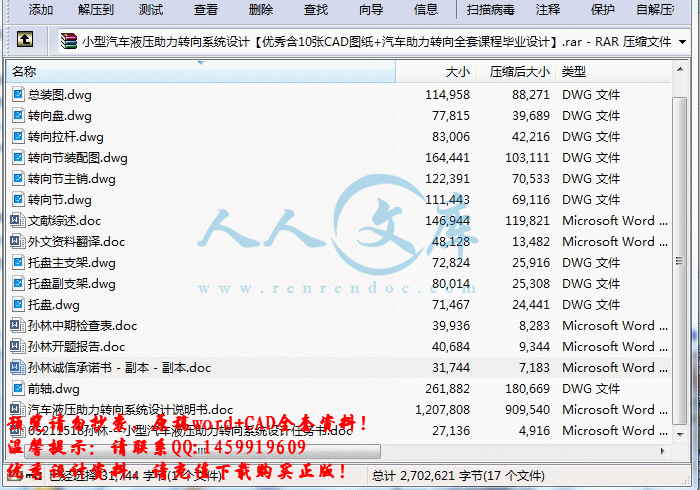

小型汽车液压助力转向系统设计【优秀含10张CAD图纸+汽车助力转向全套课程毕业设计】.rar

汽车液压助力转向系统设计说明书.doc---(点击预览)

文献综述.doc---(点击预览)

孙林诚信承诺书 - 副本 - 副本.doc---(点击预览)

孙林开题报告.doc---(点击预览)

孙林中期检查表.doc---(点击预览)

外文资料翻译.doc---(点击预览)

05211518孙林---小型汽车液压助力转向系统设计任务书.doc---(点击预览)

前轴.dwg

总装图.dwg

托盘.dwg

托盘主支架.dwg

托盘副支架.dwg

转向拉杆.dwg

转向盘.dwg

转向节.dwg

转向节主销.dwg

转向节装配图.dwg

压缩包内文档预览：(预览前20页/共28页)

编号：454930 类型：共享资源大小：1.66MB 格式：RAR 上传时间：2015-07-10 上传人：QQ14****9609 IP属地：陕西

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 小型汽车液压助力转向系统设计毕业设计小型汽车液压助力转向系统设计汽车助力转向全套课程毕业设计

资源描述：

小型汽车液压助力转向系统设计【优秀含10张CAD图纸+汽车助力转向全套课程毕业设计】

【带任务书+开题报告+中期检查表+文献综述+外文翻译】【28页@正文7800字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

小型汽车液压助力转向系统设计任务书.doc

PDF报告.pdf

图纸

外文翻译=汽车转向节加工工艺方案对比分析=2600字符.doc

中期检查表.doc

开题报告.doc

诚信承诺书 .doc

文献综述.doc

汽车液压助力转向系统设计说明书.doc

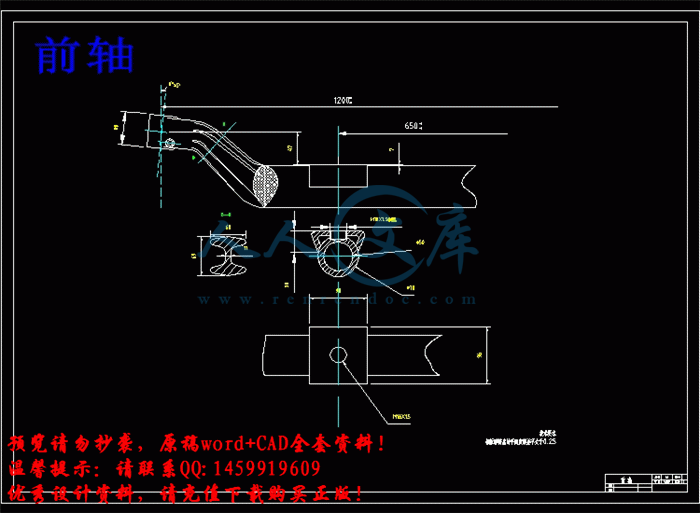

前轴.dwg

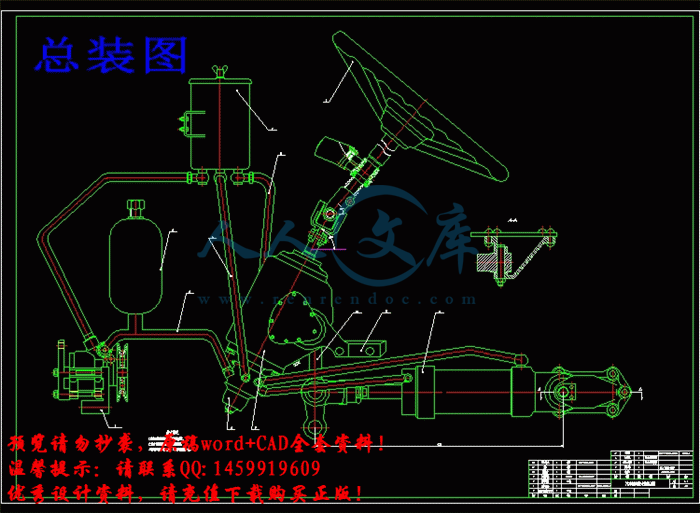

总装图.dwg

托盘.dwg

托盘主支架.dwg

托盘副支架.dwg

转向拉杆.dwg

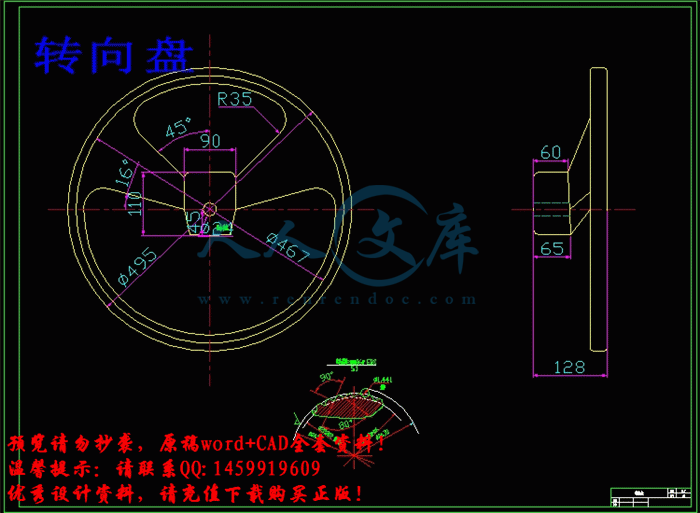

转向盘.dwg

转向节.dwg

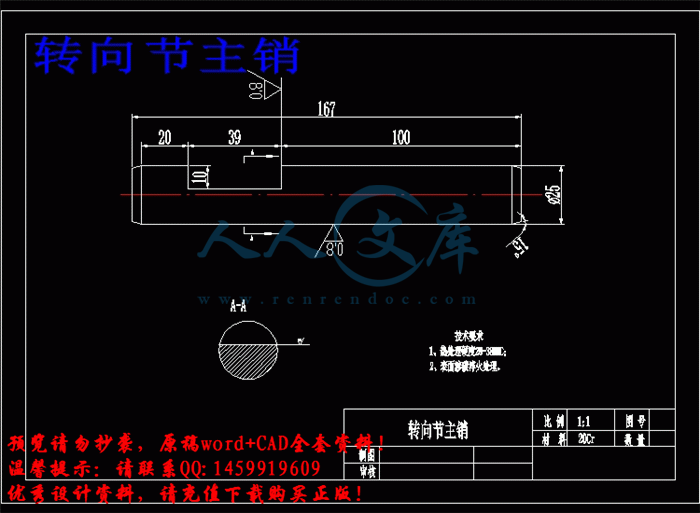

转向节主销.dwg

转向节装配图.dwg

任务书

毕业设计（论文）题目小型汽车液压助力转向系统设计

毕业设计（论文）主要内容和要求：

本次设计的主要内容是液压助力转向系统，。并且绘制总装图和主要的零件图。

汽车最高车速V≥130km/h,

发动机标定功率（3000r/min）65kW，

最大扭矩（1200～1400r/min）330 Nm。

发动机至所计算的主减速器从动锥齿轮之间的传动系的最低档传动比为6.35。

传动系上效率为0.9。

设计结构合理，零件标准化、部件的通用化和产品的系列化满足汽车变型的要求

毕业设计（论文）主要参考资料：

[1] 刘惟信.汽车设计[M].北京:清华大学出版社,

[2] 陈家瑞. 汽车构造[M]. 北京：机械工业出版社，

[3] 汽车工程手册编辑委员会.汽车工程手册[M]：设计篇.北京：人民交通出版社，

[4] 汽车工程手册编辑委员会.汽车工程手册[M]：基础篇.北京：人民交通出版社，.

[5] 余志生. 汽车理论[M]. 北京：机械工业出版社,

毕业设计（论文）应完成的主要工作：

进行结构设计和强度计算

绘制结构图

主要部件图编写设计说明书

毕业设计（论文）进度安排：

序号毕业设计（论文）各阶段内容时间安排备注

1查阅、收集资料，熟悉有关的资料，学习相关的知识。2014.12

2结合毕业设计课题进行外文资料阅读并翻译外文资料。2014.12

3开始编写毕业设计工作计划。 2015.1

4熟悉设计任务，提出初步的设计方案，并征求指导教师的意见。 205.2

5拟定总体方案，绘出系统图，定出相关参数，并绘出总体草图。 2015.3

6对草图进行修改，并完成开题报告。205.3

7整理资料，编写设计说明书。2015.4.

8准备答辩。2 013年4月开始

摘要

汽车在安全性、舒适性以及稳定方面更加受到人们的重视，汽车转向系统的性能关乎汽车的稳定性和安全性，助力转向是帮助驾驶员做汽车方向调整，能够让驾驶员轻松的使用方向盘打方向，降低了驾驶员的工作量，对减轻疲劳驾驶有很大的帮助。?

全篇首先介绍了传统的汽车助力转向系统的发展历史，然后是传统的液压助力转向系统的工作原理，接着介绍了控制流量式液压助力转向系统，在根据液压系统图与控制方式方面实现转向助力系统的设计。本文在液压控制方面与机械系统方面都对助力转向控制进行了分析，对齿轮齿条式液压动力转向机构重点进行了分析与设计。

关键字：汽车; 助力转向; 液压系统; 机械结构

Abstract

The car in the safety, comfort and stability are more and more attention by people, the vehicle steering system performance is one of the important indexes, the stability and safety of automobile power steering, as the name suggests, is to assist the driver to adjust for the direction of vehicle, reduce the force strength of the steering wheel for the driver, reducing driver workload, there is great help to alleviate fatigue driving.

This paper firstly introduces the development process of automobile power steering system, the working principle of the system and the traditional hydraulic power steering, and on this basis, put forward to control the flow of hydraulic power steering system in this paper, according to the design diagram and control mode of hydraulic system to realize the power steering system aspects. In this paper, in the hydraulic control and mechanical system aspects of power steering control are analyzed, on the rack and pinion steering mechanism is analyzed and design.

Keywords: automobile; steering; hydraulic system; mechanical structure

1绪论1

2液压助力布置方案的拟定1

2.1转向系的功用与要求1

2.2转向器方案分析2

3 液压助力转向机构布置方案分析2

3.1动力转向机构布置方案2

3.2动力转向器结构形式的选择4

3.3分配阀的结构方案4

4液压系统方案分析4

4.1常用转向液压系统工作原理4

4.2系统设计工作原理5

5 转向器输出力矩的确定6

6 轴的设计计算及校核6

6.1 转向摇臂轴（即齿形齿扇轴）的设计计算6

6.1.1材料的选择6

6.1.2结构设计6

6.1.3轴的设计计算7

6.2 螺杆轴设计计算及主要零件的校核10

6.2.1材料选择10

6.2.2结构设计10

6.2.3轴的设计计算10

6.2.4钢球与滚道之间的接触应力校核12

7 齿轮齿条式液压动力转向机构设计13

7.1 齿轮齿条式转向器结构分析13

7.2 参考数据的确定18

7.3 转向轮侧偏角计算18

7.4 转向器参数选取19

7.5 选择齿轮齿条材料20

7.6 强度校核20

7.7 齿轮齿条的基本参数如下表所示21

7.8 齿轮轴的结构设计21

8结论22

参考文献23

致谢24

1绪论

随着中国经济的快速发展，我国的汽车产业有着快速的成长，据我国相关部门统计，截至2007年9月底，轿车的销量数量已经超过400万辆，同比增长40%。在2006年11月的北京车展上，许多国内自主品牌纷纷亮相，比如长城、奇瑞、吉利等。在这场国际汽车展中，我国汽车在外观、设计风格、技术和品质上，都令人吃惊，但和国外有着近百年发展历史的国外汽车工业相比，我们的汽车在行车性能和舒适体验方面仍有不小差距。

汽车工业是我国的主要产业，在我国的经济中有着重要的地位，汽车工业随着机械和电子技术的发展而不断前进。就现在来说，汽车已经成为先进材料、电子科技等学科的产物。汽车转向系统也随着汽车工业的飞速发展而发展。

2液压助力布置方案的拟定

2.1转向系的功用与要求

转向系统简单来说就是用来改变汽车的行驶方向的，它的组成包含转向器和转向传动装置两大部分。

根据转向系的工作特点，对其提出如下要求：

1.工作可靠。汽车行驶的安全性与转向系有很大关系，所以汽车的零件需要有足够的抗磨损能力，适当的刚度、强度和足够的寿命。

2.操纵轻便，这其中包含三方面内容：

(l)汽车改变方向时作用在方向盘上的手力要小，一般最大极限值是：

小客车

中型载重车

重型载重车

可以采用增加转向传动装置的力传动比或转向加力器等这些方法都是减小方向盘手力的有效手段。

(2)汽车在拐弯的时候，方向盘的回转圈数要少。当汽车转最大弯时，方向盘的旋转圈数不能超过2.5圈。因此转向系的角传动比不宜太大。

(3)汽车在保持直线行驶时，方向盘要稳定，不能有抖动和摆动。这就需要转向系在整车布置上与其他系统相适应；汽车在转弯后，方向盘可以自己回正，说明转向器有一定的可逆性，而且要准确的选择前轮定位角。

3.汽车在转弯时要保证其车轮是纯粹的滚动而不能出现滑动现象。

4.尽量避免过大的车轮转向力传到方向盘上，而且需要驾驶员有正确的道路感觉。从而要求适当地控制转向器的可逆程度。

5.转向系的调整应尽量少而简单。

参考文献

[1] 臧杰,阎岩.汽车构造[M].机械工业出版社,2005,8.

[2] 王望予主编.汽车设计[M].机械工业出版社,2004,8.

[3] 刘泽九.轴承应用手册[S]. 北京.机械工业出版社1996.3

[4] 《汽车工程手册编辑》委员会.汽车工程手册[S]. 北京.人民交通出版社.2001.5

[5] 刘涛主编.汽车设计[M].北京大学出版社,2008,1.

[6] 余志生《汽车理论》机械工业出版社

[7] 成大先《机械设计手册》（第三版）








内容简介：: 中国地质大学长城学院毕业设计（论文）任务书学生姓名孙林学号 05211518 班级级机制五班指导教师于建波职称高级工程师单位中国地质大学长城学院毕业设计（论文）题目小型汽车液压助力转向系统设计毕业设计（论文）主要内容和要求：本次设计的主要内容是液压助力转向系统，。并且绘制总装图和主要的零件图。汽车最高车速 V 130km/h, 发动机标定功率（ 3000r/min） 65kW，最大扭矩（ 1200 1400r/min） 330 Nm。发动机至所计算的主减速器从动锥齿轮之间的传动系的最低档传动比为 6.35。传动系上效率为 0.9。设计结构合理，零件标准化、部件的通用化和产品的系列化满足汽车变型的要求毕业设计（论文）主要参考资料： 1 刘惟信 .汽车设计 M.北京 :清华大学出版社 , 2 陈家瑞 . 汽车构造 M. 北京：机械工业出版社， 3 汽车工程手册编辑委员会 .汽车工程手册 M：设计篇 .北京：人民交通出版社， 4 汽车工程手册编辑委员会 .汽车工程手册 M：基础篇 .北京：人民交通出版社， . 5 余志生 . 汽车理论 M. 北京：机械工业出版社 , nts毕业设计（论文）应完成的主要工作：进行结构设计和强度计算绘制结构图主要部件图编写设计说明书毕业设计（论文）进度安排：序号毕业设计（论文）各阶段内容时间安排备注 1 查阅、收集资料，熟悉有关的资料，学习相关的知识。 2014.12 2 结合毕业设计课题进行外文资料阅读并翻译外文资料。 2014.12 3 开始编写毕业设计工作计划。 2015.1 4 熟悉设计任务，提出初步的设计方案，并征求指导教师的意见。 205.2 5 拟定总体方案，绘出系统图，定出相关参数，并绘出总体草图。 2015.3 6 对草图进行修改，并完成开题报告。 205.3 7 整理资料，编写设计说明书。 2015.4. 8 准备答辩。 2 013 年 4 月开始课题信息：课题性质：设计论文课题来源：教学科研生产其它发出任务书日期：指导教师签名：年月日 nts教研室意见：教研室主任签名：年月日学生签名： nts 中国地质大学长城学院本科毕业设计外文资料翻译系别：工程技术系专业：机械设计制造及其自动化姓名：学号： 2015年 2 月 15 日 ntsComparative analysis of processing scheme of automobile steering section Have a shape as a processing method, all machining process for the production of the most commonly used and most important method. Machining process is a process generated shape, in this process, Drivers device on the work piece material to be in the form of chip removal. Although in some occasions, the workpiece under no circumstances, the use of mobile equipment to the processing, However, the majority of the machining is not only supporting the workpiece also supporting tools and equipment to complete. Machining know the process has two aspects. Small group of low-cost production. For casting, forging and machining pressure, every production of a specific shape of the workpiece, even a spare parts, almost have to spend the high cost of processing. Welding to rely on the shape of the structure, to a large extent, depend on effective in the form of raw materials. In general, through the use of expensive equipment and without special processing conditions, can be almost any type of raw materials, mechanical processing to convert the raw materials processed into the arbitrary shape of the structure, as long as the external dimensions large enough, it is possible. Because of a production of spare parts, even when the parts and structure of the production batch sizes are suitable for the original casting, Forging or pressure processing to produce, but usually prefer machining. Strict precision and good surface finish, machining the second purpose is the establishment of the high precision and surface finish possible on the basis of. Many parts, if any other means of production belonging to the large-scale production, Well Machining is a low-tolerance and can meet the requirements of small batch production. Besides, many parts on the production and processing of coarse process to improve its general shape of the surface. It is only necessary precision and choose only the surface machining. For instance, thread, in addition to mechanical processing, almost no other processing method for processing. Another example is the blacksmith pieces keyhole processing, as well as training to be conducted immediately after the mechanical completion of the processing. Primary Cutting Parameters Cutting the work piece and tool based on the basic relationship between the following four elements to fully describe : the tool geometry, cutting speed, feed rate, depth and penetration of a cutting tool. Cutting Tools must be of a suitable material to manufacture, it must be strong, ntstough, hard and wear-resistant. Tool geometry - to the tip plane and cutter angle characteristics - for each cutting process must be correct. Cutting speed is the cutting edge of work piece surface rate, it is inches per minute to show. In order to effectively processing, and cutting speed must adapt to the level of specific parts - with knives. Generally, the more hard work piece material, the lower the rate. Progressive Tool to speed is cut into the work piece speed. If the work piece or tool for rotating movement, feed rate per round over the number of inches to the measurement. When the work piece or tool for reciprocating movement and feed rate on each trip through the measurement of inches. Generally, in other conditions, feed rate and cutting speed is inversely proportional to. Depth of penetration of a cutting tool - to inches dollars - is the tool to the work piece distance. Rotary cutting it to the chip or equal to the width of the linear cutting chip thickness. Rough than finishing, deeper penetration of a cutting tool depth. Rough machining and finishing machining There are two kinds of cuts in machine- shop work called, respectively, the roughing cut and the finishing cut. When a piece is roughed out, it is quite near the shape and size required, but enough metal has been left on the surface to finish smooth and to exact size. Generally speaking, bars of steel, forging, castings, etc. are machined to the required shape and size with only one roughing and one finishing cut. Sometimes, however, certain portions of a piece may require more than one roughing cut. Also, in some jobs, for example, when great accuracy is not needed, or when a comparatively small amount of metal must be removed, a finishing cut may be all that is required. The roughing cut, to remove the greater part of the excess material, should be reasonably heavy, that is, all the machine, or cutting tool, or work, or all three, will stand. So the machinist s purpose is to remove the excess stock as fast as he can without leaving, at the same time, a surface too torn and rough, without bending the piece if it is slender, and without spoiling the centers. The finishing cut, to make the work smooth and accurate, is a finer cut. The emphasis here is refinement - very sharp tool, comparatively little metal removed, and a higher degree of accuracy in measurement. Whether roughing or finishing, the machinist must set the machine for the given job. He must consider the size and shape of the work and the kind of material, also the kind of tool used and the nature of the cut to be made, then he proceeds to set the machine for the correct speed and feed and to set the tool to take the depth of cut desired. Automatic Fixture Design nts Assembly equipment used in the traditional synchronous fixture put parts of the fixture mobile center, to ensure that components from transmission from the plane or equipment plate placed after removal has been scheduled for position. However, in certain applications, mobile mandatory parts of the center line, it may cause parts or equipment damage. When parts vulnerability and may lead to a small vibration abandoned, or when their location is by machine spindle or specific to die, Tolerance again or when the request is a sophisticated, it would rather let the fixture to adapt to the location of parts, and not the contrary. For these tasks, Elyria, Ohio, the company has developed Zaytran a general non-functional data synchronization West category FLEXIBILITY fixture. Fixture because of the interaction and synchronization devices is independent; the synchronous device can use sophisticated equipment to replace the slip without affecting the fixture force. Fixture specification range from 0.2 inches itinerary, 5 pounds clamping force of the six-inch trip, 400-inch clamping force. The characteristics of modern production are becoming smaller and smaller quantities and product specifications biggest changes. Therefore, in the final stages of production, assembly of production, quantity and product design changes appear to be particularly vulnerable. This situation is forcing many companies to make greater efforts to rationalize the extensive reform and the previously mentioned case of assembly automation. Despite flexible fixture behind the rapid development of flexible transport and handling devices, such as backward in the development of industrial robots, it is still expected to increase the flexibility fixture. In fact the important fixture devices - the production of the devices to strengthen investment on the fixture so that more flexibility in economic support holders. According to their flexibility and fixture can be divided into: special fixture, the fixture combinations, the standard fixture, high flexible fixture. Flexible fixture on different parts of their high adaptability and the few low-cost replacement for the characteristic. Forms can transform the structure of the flexible fixture can be installed with the change of structure components (such as needle cheek plate, Multi-chip components and flake cheek plate), a non-standard work piece gripper or clamping elements (for example: commencement standard with a clamping fixture and mobile components fixture supporting documents), or with ceramic or hardening of the intermediary substances (such as : Mobile particle bed fixture and heat fixture tight fixture). To production, the parts were secured fixture, the need to generate clamping function, its fixture with a few unrelated to the sexual submissive steps. According to the processing was part of that foundation and working ntscharacteristics to determine the work piece fixture in the required position, then need to select some stability flat combination, These constitute a stable plane was fixed in the work piece fixture set position on the clamp-profile structure, all balanced and torque, it has also ensured that the work features close to the work piece. Finally, it must be calculated and adjusted, assembly or disassembly be standard fixture components required for the position, so that the work piece firmly by clamping fixture in China. In accordance with this procedure, the outline fixture structure and equipped with the planning and recording process can be automated control. Structural modeling task is to produce some stable flat combination, Thus, these plane of the work pieces clamping force and will fixture stability. According to usual practice, this task can be human-machine dialogue that is almost completely automated way to completion. A man-machine dialogue that is automated fixture structure modeling to determine the merits can be conducted in an organized and planning fixture design reduce the amount of the design, shortening the study period and better distribution of work conditions. In short, can be successfully achieved significantly improve fixture efficiency and effectiveness. Fully prepared to structure programs and the number of material circumstances, the completion of the first successful assembly can save up to 60% of the time. Therefore fixture process modeling agencies is the purpose of the program has appropriate documents. nts 中文翻译汽车转向节加工工艺方案对比分析机械加工是所有制造过程中最普遍使用的而且是最重要的方法。机械加工过程是一个产生形状的过程，在这过程中，驱动装置使工件上的一些材料以切屑的形式被去除。尽管在某些场合，工件无承受情况下，使用移动式装备来实现加工，但大多数的机械加工是通过既支承工件又支承刀具的装备来完成。机械加工过程中具备两方面。小批生产低费用。对于铸造、锻造和压力加工，每一个要生产的具体工件形状，即使是一个零件，几乎都要花费高额的加工费用。靠焊接来产生的结构形状，在很大程度上取决于有效的原材料的形式。一般来说，通过利用贵重设备而又无需特种加工条件下，几乎可以以任何种类原材料开始，借助机械加工把原材料加工成任意所需要的结构形状，只要外部尺寸足够大，那都是可能的。因此对于生产一个零件，甚至当零件结构及要生产的批量大小上按原来都适于用铸造、锻造或者压力加工来生产的，但通常宁可选择机械加工。严密的精度和良好的表面粗糙度，机械加工的第二方面用途是建立在高精度和可能的表面粗糙度基础上。许多零件，如果用别的其他方法来生产属于大批量生产的话，那么在机械加工中则是属于低公差且又能满足要求的小批量生产了。另一方面，许多零件靠比较粗糙的生产加工工艺制造其表面形状，而仅仅是在需要高精度的且选择过的表面才进行机械加工。例如内螺纹，除了机械加工之外，几乎没有别的加工方法能进行加工。又如已锻工件上的小孔加工，也是被锻后紧接着进行机械加工才完成的。基本的机械加工参数切削中工件与刀具的基本关系是以以下四个要素来充分描述的：刀具的几何形状，切削速度，进给速度，和背吃刀量。切削刀具必须用一种合适的材料来制造，它必须是强固、韧性好、坚硬而且耐磨的。刀具的几何形状以刀尖平面和刀具角为特征对于每一种切削工艺都必须是正确的。切削速度是切削刃通过工件表面的速率，它是以每分钟英寸来表示。为了有效地加工，切削速度高低必须适应特定的工件刀具配合。一般来说，工件材料越硬，速度越低。进给速度是刀具切进工件的速度。若工件或刀具作旋转运动，进给量是以每转转过的英寸数目来度量的。当刀具或工件作往复运动时，进给量是以每一行程走过的英寸数度量的。一般来说，在其他条件相同时，进给量与切削速度成反比。背吃刀量以英寸计是刀具进入工件的距离。它等于旋削中的切屑宽度或者等于线性切削中的切屑的厚度。粗加工比起精加工，背吃刀量更大。粗切削与精切削工厂的切削加工有两种，分别称为“粗切削”和“精切削”。工件经“粗切削”后，十nts分接近所要求的形状和尺寸，但加工表面仍留有足够的金属余量，以供精加工，使工件表面粗糙、尺寸准确。一般地说，钢质棒料、锻件、铸件等只经一次粗切削和一次精切削即可达到所要求的形状和尺寸。不过，有时工件的某些部位可能需要不止一次的粗切削。有些加工，如精度要求不高或需要切除的金属量较小，也可能只需一次精切削。粗切削因为要去除大部分的余料，切削力量肯定是相当大的，这就意味着，整个机器、刀具、工件或这三者都要能承受得了。机加工工人的目的是尽可能快地切除余料，而留下的加工表面又不能太粗糙，细长的工件不能抗弯，也不能损坏顶尖。精切削是使工件表面光滑、尺寸准确，因而是一种更精细的切削。精加工强调的是精度使用非常锋利的刀具，切除的金属量较少，测量时的精密度要求较高。无论是粗切削还是精切削，机加工工人都必须按给定的工作来调好机床，必须考虑工件的大小和形状，材料的种类，刀具的种类，以及行将切削的性质。然后开始把机床调到正确的转速和进刀量，调好刀具使其达到要求的切削深度。自动夹具设计用做装配设备的传统同步夹具把零件移动到夹具中心上，以确保零件从传送机上或从设备盘上取出后置于已定位置上。然而在某些应用场合、强制零件移动到中心线上时，可能引起零件或设备破坏。当零件易损坏而且小小振动可能导致报废时，或当其位置是由机床主轴或模具来具体时，再或者当公差要求很精密时，那宁可让夹具去适应零件位置，而不是相反。为着这些工作任务，美国俄亥俄州 Elyria 的 Zaytran 公司已经开发了一般性功能数据的非同步西类柔顺性夹具。因为夹具作用力和同步化装置是各自独立的，该同步装置可以用精密的滑移装置来替换而不影响夹具作用力。夹具规格范围是从 0.2 英寸行程， 5 英镑夹紧力到 6英寸行程、 400 英寸夹紧力。现代生产的特征是批量变得越来越小而产品的各种规格变化最大。因此，生产的最后阶段，装配因生产计划、批量和产品设计的变更而显得特别脆弱。这种情形正迫使许多公司更多地致力于广泛的合理化改革和前面提到过情况那样装配自动化。尽管柔性夹具的发展很快落后与柔性运输处理装置的发展，如落后于工业机器人的发展，但仍然试图指望增加夹具的柔顺性。事实上夹具的重要的装置生产装置的专向投资就加强了使夹具更加柔性化在经济上的支持。根据它们柔顺性，夹具可以分为：专用夹具、组合夹具、标准夹具、高柔性夹具。柔性夹具是以它们对不同工件的高适应性和以少更换低费用为特征的。结构形式可变换的柔性夹具装有可变更结构排列的零件（例如针形颊板，多片式零件和片状颊板），标准工件的非专用夹持或夹紧元件（例如：启动标准夹持夹具和带有可移动元件的夹具配套件），或者装有陶瓷或硬化了的中介物质（如：流动粒子床夹具和热夹具紧夹具）。为了生产，零件要在夹具中被紧固，需要产生夹紧作用，其有几个与夹具柔顺性无关的步骤：根据被加工工件基础的部分和工作特点，确定工件在夹具中的所需的位置，接着必须选择若干稳定平面的组合，这些稳定平面就构成工件被固定在夹具中确定位置上的夹具上，均衡所有的力和力矩，而且保证接近工件工作特点。最后，必须计算、调整、组装可拆装的或标准夹具元件的所需位置，以便使工件牢牢地被夹紧在夹具中。依据这样的程序，夹具的轮廓结构和装合的规划和记录过程可以进行自动化控制。 nts 结构造型任务就是要产生若干稳定平面的组合，这样在这些平面上的各夹紧力将使工件和夹具稳定。按惯例，这个任务可用人机对话即几乎完全自动化的方式来完成。一人机对话即以自动化方式确定夹具结构造型的优点是可以有组织有规划进行夹具设计，减少所需的设计人员，缩短研究周期和能更好地配置工作条件。简言之，可成功地达到显著提高夹具生产效率和效益。在充分准备了构造方案和一批材料情况下，在完成首次组装可以成功实现节约时间达60%。因此夹具机构造型过程的目的是产生合适的编程文件。 nts附表 2：长城学院本科毕业设计（论文）中期检查表系：工程技术系专业：机械设计制造及其自动化检查日期： 2015-04-07 学生姓名孙林论文题目小型汽车液压助力转向系统设计任务书已完成（），进行中（）参考文献 20 篇：其中外文文献 6 篇外文翻译已完成（），进行中（）；完成字数约： 4500 字（翻译成的汉字字数）开题报告已完成（），进行中（）；完成字数约： 1100 字正文已完成（），进行中（）；完成比比例： 70 % 已完成的任务开题报告，任务书，外文翻译，文献综述，待完成的任务设计图纸及设计说明书存在的问题对于一些细节上的设计还需要进一步确定。采取的办法多做假设和对比，选出一种最优的设计方案。指导教师意见指导教师签名：注：按表中的要求填写，选项打钩（）； nts 附表 3 毕业论文（设计）教师指导记录表毕业论文（设计）题目小型汽车液压助力转向系统设计学生姓名孙林系（部）工程技术系学生学号 05211518 专业班级机制五班指导教师姓名于建波职称高级工程师主要指导内容：液压动力转向系统的指导指导时间： 2015 年 3 月 10 日主要指导内容：液压回路设计及工作原理指导指导时间： 2015 年 3 月 20 日主要指导内容：指出设计的缺陷，对所设计液压助力转向系统提出修改意见指导时间： 2015 年 3 月 25 日主要指导内容：指导时间：年月日注：此表由指导教师按毕业论文（设计）的主要工作阶段填写主要指导内容。系主任签字（盖章） nts中国地质大学长城学院毕业设计（论文）开题报告学生姓名孙林学号 05211518 专业班级 11 级机制五班指导教师于建波职称高级工程师单位中国地质大学长城学院课题性质设计论文课题来源科研教学生产其它毕业设计（论文）题目小型汽车液压助力转向系统设计一、课题研究的目的通过本次研究，掌握机械设计的一般方法，培养完善的设计思想，锻炼分析问题、解决问题的能力，特别是掌握总体设计和零部件设计的方法与技巧。综合运用机械设计与原理及其他有关的专业知识，去分析和解决生活工作中的问题，做到理论联系实际，进一步巩固自己所学到的知识。二、课题研究的意义助力转向，顾名思义，就是通过增加外力来抵抗转向阻力，让驾驶者只需更少的力就能够完成转向，也称动力转向，英文为 power steering，最初是为了让一些自重较重的大型车辆能够更轻松的操作，但是现在已经非常普及，它让驾驶变得更加简单和轻松，并且让车辆反应更加敏捷，一定程度上提高了安全性。我们常见的助力转向有机械液压助力、电子液压助力、电动助力三种。三、课题研究现状自 1953 年通用汽车公司在凯迪莱克和别克轿车上首次批量使用了液压动力转向系统以来 , 液压动力转向系统给汽车带来了巨大的变化 : 人们不再需要靠大直径的转向盘来产生足够的转向力矩 , 转向盘的减小 , 使得驾驶室变得宽敞起来 , 座椅布置也变得更为舒适了 ; 液压动力转向系统在降低了转向操纵力的同时 , 也使转向变得更为灵敏。随着技术的发展 , 动力转向系统在体积、价格和所消耗的功率等方面都取得了惊人的进步。在八十年代后期 , 又开发了变减速比、电控液压动力转向系统。今天 , 变速比的液压动力转向系统几乎成为发达国家所销售轿车的标准装备。几十年来 , 动力转向系统的技术革新都是在液压动力转向系统基础上
