1  零件的分析



1.1  零件的作用

题目所给定的零件是填料箱盖(附图1),其主要作用是保证对箱体起密封作用,使箱体在工作时不致让油液渗漏。



==========================================

有疑问可以咨询QQ:414951605或1304139763

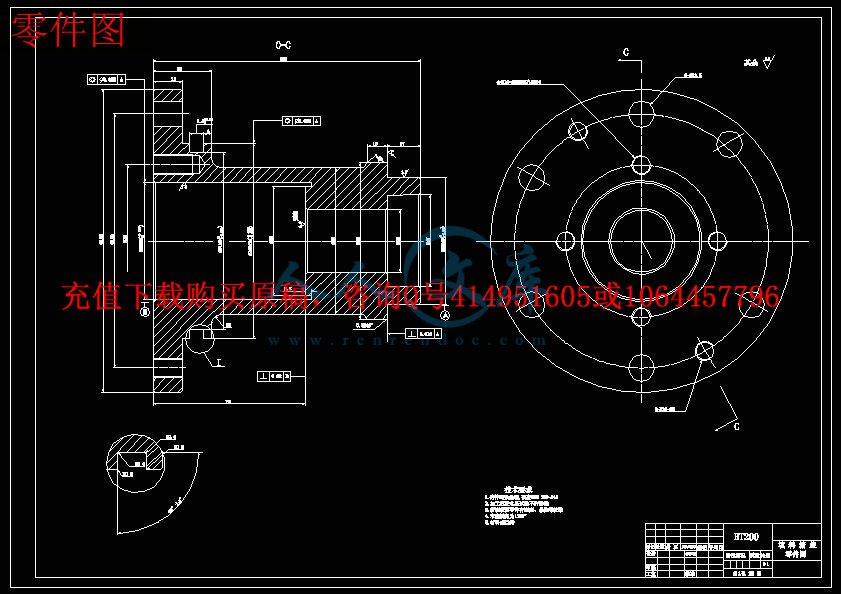

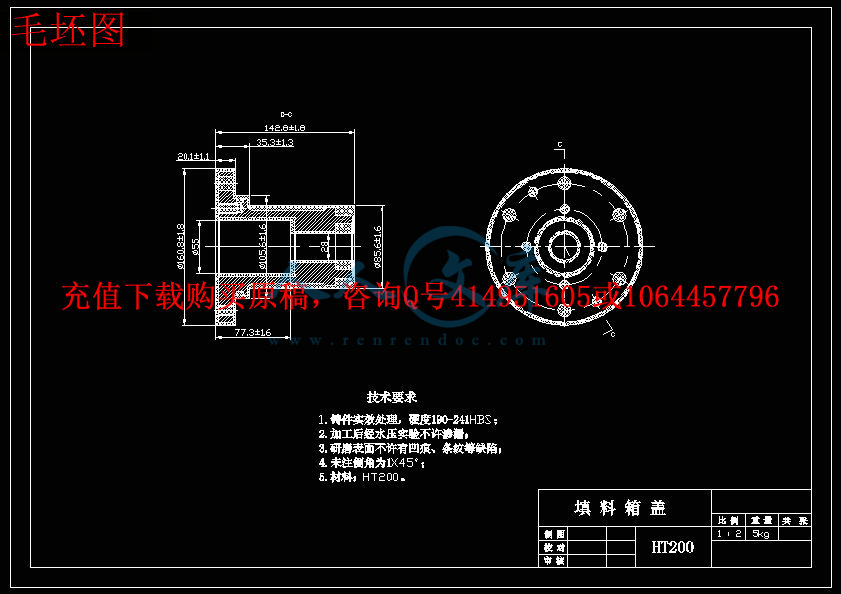

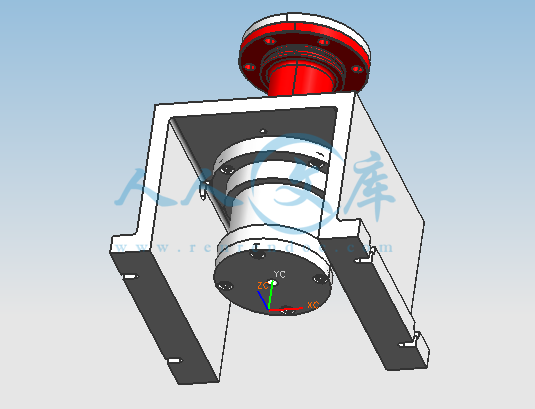

以下提供三维装配图截图,购买可以得到 组成装配图上零件的所有三维源文件,

此三维源文件请联系QQ单独购买获得


内容简介:
0 目 录 1 零件的分析 . 1 2 工艺 设计 2 2.1 毛坯的制造形式 3 2.2 基准面的选择 3 2.2.1 粗基准的选择 4 2.2.2 精基准的选择 4 2.3 制订工艺路线 4 2.3.1 工艺线路方案一 4 2.3.2 工艺路线方案二 5 2.3.3 工艺方案的比较与分析 5 2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 6 2.5 确定切削用量 7 3专用夹具设计 20 3.1 问题的指出 21 3.2 夹具设计 21 3.2.1 定位基准的选择 21 3.2.2 切削力及夹紧力的计算 21 3.3 定位误差的分析 22 3.4 夹具设计及操作的简要说明 22 参考资料 22 致谢 23 附 录 24 1 零件的分析 1.1 零件 的作用 题目所给定的零件是填料箱盖(附图 1),其主要作用是保证对箱体起密封作用,使箱体在工作时不致让油液渗漏。 1.2 零件的工艺分析 填料箱盖的零件图中规定了一系列技术要求: (查表 1.4-28机械制造工艺设计简明手册) 1 以 65H5( 0013.0)轴为中心的加工表面。 nts 1 包括:尺寸为 65H5( 0013.0)的轴,表面粗糙度为 1.6, 尺寸为 80 的与 65H5( 0013.0)相接的肩面 , 尺寸为 100f8( 036.0090.0)与 65H5( 0013.0)同轴度为 0.025 的面 . 尺寸为60h5( 046.00)与 65H5( 0013.0)同轴度为 0.025的孔 . 2.以 60h5( 046.00)孔为中心的加工表面 . 尺寸为 78与 60H8( 046.00)垂直度为 0.012的孔底面 ,表面粗糙度为 0.4,须研磨 . 3. 以 60H8( 046.00)孔为中心均匀 分布的 12孔 ,6- 13.5,4-M10-6H深 20孔深 24及 4-M10-6H. 4.其它未注表面的粗糙度要求为 6.3,粗加工可满足要求 . 2 工艺设计 2.1 毛坯的制造形式 零件材料为 HT200,考虑到零件材料的综合性能及材料成本和加工成本 ,保证零件工作的可靠 ,采用铸造。由于年产量为 1000件,属于中批生产的水平,而且零件轮廓尺寸不大,故可以采用铸造成型 。 2.2 基准面的选择 基面的选择是工艺规程设计中的重要工作之一 。也是保证加工精度的关键。 2.2.1 粗基准的选择 对于一般轴类零件而言 ,以外圆作为粗基准是完全合理的。按照有关的粗基准选择原则(保证某重要表面的加工余量均匀时,选该表面为粗基准。若工件每个表面都要求加工,为了保证各表面都有足够的余量,应选择加工余量最小的表面为粗基准。 ) 2.2.2 精基准的选择 按照有关的精基准选择原则(基准重合原则;基准统一原则;可靠方便原则),对于本零件,有中心孔,可以以中心孔作为统一的基准,但是随便着孔的加工,大端的中心孔消失,必须重新建立外圆的加工基面,一般有如下三种方法: 当中心孔直径较小时,可以直接在孔口倒出宽度不大于 2MM 的锥面来代替中心孔。 若孔径较大,就用小端孔口和大端外圆作为定位基面,来保证定位精度。 采用锥堵或锥套心轴。 精加工外圆亦可用该外圆本身来定位,即安装工件时,以支承轴颈本身找正。 2.3 制订工艺路线 2.3.1 工艺线路方案一 工序 铣削左右两端面。 工序 粗车 65, 80, 100, 75, 155外圆及倒角。 车 7.5槽 工序 钻 30孔、扩 32孔, 扩 47 孔。 工序 钻 6- 13.5孔 ,2-M10-6H,4-M10-6H 深 20 孔深 24的孔及攻螺纹 nts 2 工序 精车 65 外圆及与 80相接的端面 . 工序 粗、精、细镗 60H8( )046.00孔。 工序 铣 60孔底面 工序 磨 60孔底面。 工序 镗 60孔底面沟槽。 工序 研磨 60 孔底面。 工序 终检。 2.3.2 工艺路线方案二 工序 车削左右两端面。 工序 粗车 65, 80, 75, 155外圆及倒角。 工序 钻 30孔、扩 32孔, 扩 47 孔。 工序 精车 65 外圆及与 80相接的端面 . 工序 粗、精、细 镗 60H8( )046.00孔。 工序 铣 60孔底面 工序 孔底面 工序 镗 60孔底面沟槽。 工序 研磨 60 孔底面。 工序 钻 6- 13.5孔 ,2-M10-6H,4-M10-6H 深 20 孔深 24的孔及攻螺纹 工序 终检。 2.3.3 工艺方案的比较与分析 上述两个方案的特点在于:方案一是采用铣削方式加工端面,且是先加工 12孔后精加工外圆面和 60H8( )046.00孔。 ;方案二是使用车削方式 加工两端面, 12孔的加工放在最后。两相比较起来可以看出, 由于零件的端面尺寸不大,应车削端面,在中批生产中,综合考虑, 选择工艺路线二。 但是仔细考虑,在线路二中,工序 精车 65外圆及与 80 相接的端面 . 然后 工序 钻 6- 13.5孔 ,2-M10-6H,4-M10-6H深 20孔深 24的孔及攻螺纹。 这样由于钻孔属于粗加工,其精度要求不高,且切削力较大,可能会引起已加工表面变形,表面粗糙度的值增大。因此,最后的加工工艺路线确定如下: 工序 车削左右两端面。 工序 粗车 65, 85, 75, 155外圆及倒角。 工序 钻 30孔、扩 32孔, 扩 47 孔。 工序 钻 6- 13.5孔 ,2-M10-6H,4-M10-6H 深 20 孔深 24的孔及攻螺纹 工序 精车 65外圆及与 80相接的端面 . nts 3 工序 粗、精、细镗 60H8( )046.00孔。 工序 铣 60孔底面 工序 磨 60孔底面。 工序 镗 60孔底面沟槽。 工序 研磨 60 孔底面。 工序 终检。 以上工艺过程详见械加工工艺过程 卡片 2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 “ 填料箱盖”零件材料为 HT200 钢,硬度为 HBS190241,毛坯质量约为 5kg,生产类型为中批生产,采用机器造型铸造毛坯。 根据上述材料及加工工艺,分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下: ( 1) 外圆表面 ( 65、 80、 75、 100、 91、 155)考虑到尺寸较多且 相差不大,为简化铸造毛坯的外形,现直接按零件结构取为 84、 104、 160 的阶梯轴式结构,除 65 以外,其它尺寸外圆表面粗糙度值为 Ra6.3 um,只要粗车就可满足加工要求 。 ( 2) 外圆表面沿轴线长度方向的加工余量及公差。查机械制造工艺设计简明 手册(以下简称工艺手册表 2.2-1,铸件轮廓尺寸 (长度方向 100160mm,故长度方向偏差为5.2 mm.长度方向的余量查表 2.2-4,其余量值规定为 3.03.5 mm.现取 3.0 mm。 ( 3) 4332 、 内孔。毛坯为实心。两内孔精度要求自由尺寸精度要求, Ra为 6.3,钻 扩即可满足要求。 ( 4)内孔 60H8( 046.00)。要求以外圆面 65H5( 0013.0)定位,铸出毛坯孔 30。 查表 2.3-9, 粗镗 59.5 2Z=4.5 精镗 59.9 2Z=0.4 细镗 60H8( 046.00) 2Z=0.1 (5) 60H8( 046.00)孔底面加工 . 按照 表 2.3-21 及 2.3-23 1. 研磨余量 Z=0.0100.014 取 Z=0.010 2. 磨削余量 Z=0.20.3 取 Z=0.3 3. 铣削余量 Z=3.0 0.3 0.01=2.69 (6)底面沟槽 .采用镗削 ,经过底面研磨后镗可保证其精度 . Z=0.5 (7) 6 5.13 孔及 2 M10 6H 孔、 4 M10 6H 深 20 孔。均为自由尺寸精度要求。 1 6 5.13 孔可一次性直接钻出。 nts 4 2查工艺手册表 2.3 20 得攻螺纹前用麻花钻直径为 8.5的孔。 钻孔 8.5 攻螺纹 M10 2.5 确定切削用量 2.5.1 工序:车削端面、外圆 本工序采用计算法确定切削用量 加工条件 工件材料: HT200,铸造。 加工要求:粗车 65、 155 端面及 65、 80、 75、 100, 155 外圆,表面粗糙度值 Ra为 6.3。 机床: C620 1 卧式车床。 刀具:刀片材料为 YG6,刀杆尺寸为 16mmX25mm,kr=90 ,r0=15 0=12rR =0.5mm。 计算切削用量 ( 1) 粗车 65、 155 两端面 确定端面最大加工余量:已知毛坯长度方向单边余量为 3 25.1 mm,则毛坯长度方向的最大加工余量为 4.25mm,分两次加工 ,ap=2mm计。长度加工 方向取 IT12级,取 04.0 mm。确定进给量 f:根据切削用量简明手册(第三版)表 1.4,当刀杆 16mmX25mm, apF 钻削时 T=17.34 N M 切向方向所受力 : F1 = NLT 2671065 34.17 3 取 1.0f Ff=4416 )(6.4411.0 N Ff F1 所以 ,钻削时工件不会转动 ,故本夹具可安全工作。 3.3 定位误差的分析 定位元件尺寸及公差的确定。本夹具的主要定位元件为 止口 ,而该定位元件的尺寸公差为 003.0,而孔径尺寸为自由尺寸精度要求,可满足加工要求。 3.4 夹具设计及操作的简要说明 如前所述,在设计夹具时,为提高劳动生产率,应首先着眼于机动夹具,本道工序的钻床夹具选用气动夹紧方式。本工序由于是粗加工,切削力较大,为了夹紧工件,势必要增大气缸直径,而这将使整个夹具过于庞大。因此,应设法降低切削力。目前采取的措施有两个:一是提高毛坯精度,使最大切削深度降低,以降低切削力;二是在可能的情况下,适当提高压缩空气的工作压力(由 0.5MaP增至 0.6 MaP)以增加气缸推力。结果,本夹具结构比较紧凑。 钻床夹具的装配图及零件图分别见附图 3 及附图 4。 nts 15 3.1 问题的指出 本夹具主要用来加工 60 内孔底面,由于工艺要求不高,因此,在本道工序加工时,主要应考虑如何提高劳动生产率,降低劳动强度。 3.2定位基准的选择 由零件图可知,要加工 60 内孔底面,原本只需限制工件的 3 个自由度,但由于在孔内加工,为了不使加工影响其他表面,需要限制工件的 5 个自由度,且 60 内孔底面对 60 内孔有垂直度要求,要求的加工精度较高,因 此,应选择 65外圆和与 80外圆相连的台阶面作为基准进行加工。 3.3、定位误差的分析 工件以台阶面和外圆面定位,工件的设计基准为其轴线,故不存在基准不重合误差,误差即为 65 外圆面公差的一半。即 0.0065mm,此误差在允许的范围内,因此符合要求。 3.4 夹具设计及操作的简要说明 该夹具是以端面和外圆定位基准加工 60 内孔底面,可以用一带端面的定位套来定位,由于磨削时的夹紧较大,因此加了四跟柱以加强其强度,本夹具通过楔块的移动使铰链轴带动螺栓下移从而带 动压板下移压紧工件。铰链机构能迅速夹紧和松开,达 到了提高生产力和降低劳动强度的目的,因此能满足要求。 参考资料 1.机床夹具设计 第 2 版 肖继德 陈宁平主编 机械工业出版社 2.机械制造工艺及专用夹具设计指导 孙丽媛主编 冶金工业出版社 3.机械制造工艺学周昌治、杨忠鉴等 重庆大学出版社 4. 机械制造工艺设计简明手册李益民 主编 机械工业出版社社 6. 机 床 夹具设计
