二级直齿圆柱齿轮减速器课程设计【p=4.25kw,n=19rmin】

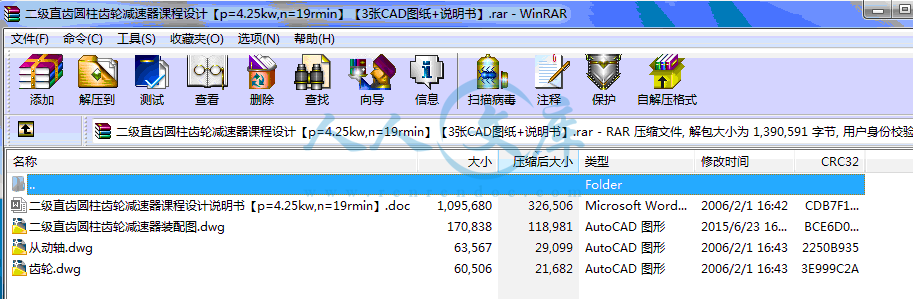

24页 4100字数+论文说明书+3张CAD图纸【详情如下】
二级直齿圆柱齿轮减速器装配图.dwg
二级直齿圆柱齿轮减速器课程设计说明书【p=4.25kw,n=19rmin】.doc
从动轴.dwg
齿轮.dwg

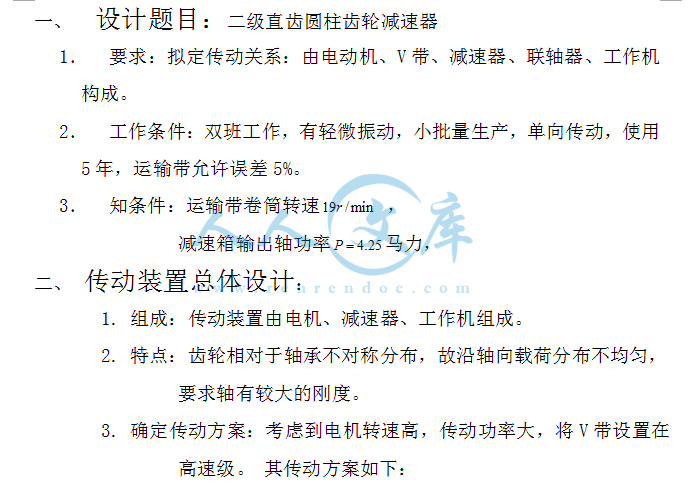

一、设计题目:二级直齿圆柱齿轮减速器
1.要求:拟定传动关系:由电动机、V带、减速器、联轴器、工作机构成。
2.工作条件:双班工作,有轻微振动,小批量生产,单向传动,使用5年,运输带允许误差5%。
3.知条件:运输带卷筒转速,
减速箱输出轴功率马力,
二、传动装置总体设计:
1. 组成:传动装置由电机、减速器、工作机组成。
2. 特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大的刚度。

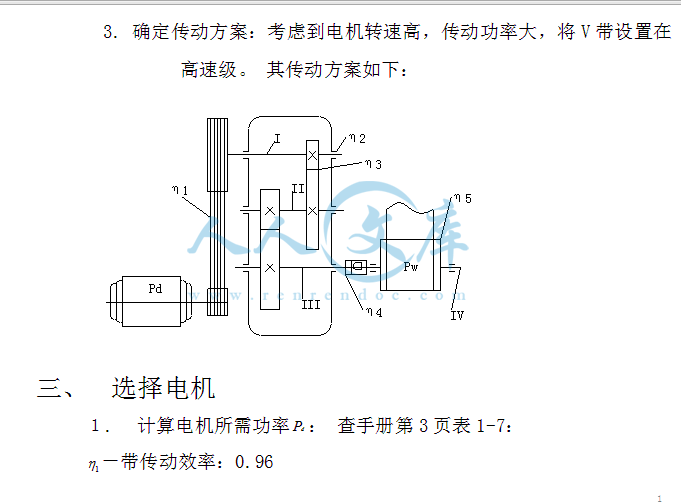

3. 确定传动方案:考虑到电机转速高,传动功率大,将V带设置在高速级。 其传动方案如下:
三、选择电机
1.计算电机所需功率: 查手册第3页表1-7:
-带传动效率:0.96
-每对轴承传动效率:0.99
-圆柱齿轮的传动效率:0.96
-联轴器的传动效率:0.993
—卷筒的传动效率:0.96
说明:
-电机至工作机之间的传动装置的总效率:
2确定电机转速:查指导书第7页表1:取V带传动比i=24
二级圆柱齿轮减速器传动比i=840所以电动机转速的可选范围是:
符合这一范围的转速有:750、1000、1500、3000
根据电动机所需功率和转速查手册第155页表12-1有4种适用的电动机型号,因此有4种传动比方案如下:
方案电动机型号额定功率同步转速
r/min额定转速
r/min重量总传动比
1Y112M-24KW3000289045Kg152.11
2Y112M-44KW1500144043Kg75.79
3Y132M1-64KW100096073Kg50.53
4Y160M1-84KW750720118Kg37.89
综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比,可见第3种方案比较合适,因此选用电动机型号为Y132M1-6,其主要参数如下:
十一.联轴器的选择:
计算联轴器所需的转矩: 查课本269表17-1取 查手册94页表8-7选用型号为HL6的弹性柱销联轴器。
十二润滑方式的确定:
因为传动装置属于轻型的,且传速较低,所以其速度远远小于,所以采用脂润滑,箱体内选用SH0357-92中的50号润滑,装至规定高度。
十三.其他有关数据见装配图的明细表和手册中的有关数据。
十四.参考资料:
《机械设计课程设计手册》(第二版)——清华大学 吴宗泽,北京科技大学 罗圣国主编。
《机械设计课程设计指导书》(第二版)——罗圣国,李平林等主编。
《机械课程设计》(重庆大学出版社)——周元康等主编。
《机械设计基础》(第四版)课本——杨可桢 程光蕴 主编
