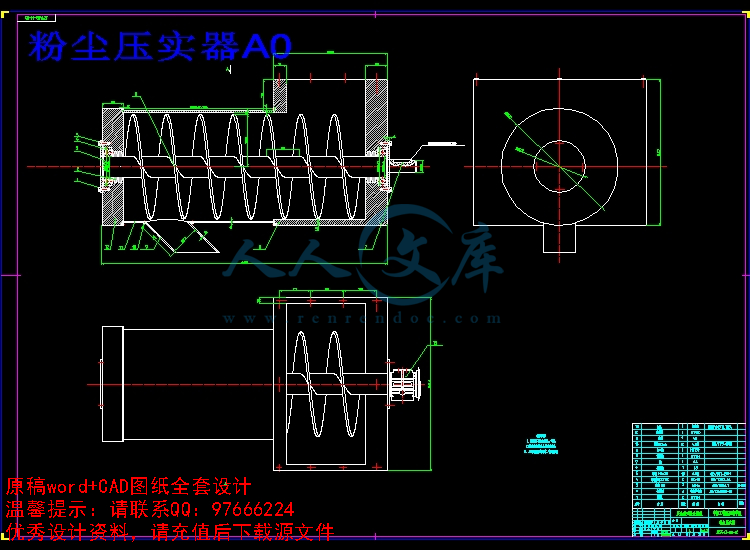

粉尘压实器A0.dwg

装配图A1.dwg

轴A3.dwg

配气阀外结构A0.dwg

配气阀工作原理图A3.dwg

齿轮A4.dwg

压缩包内文档预览：(预览前20页/共36页)

编号：455681 类型：共享资源大小：1.76MB 格式：ZIP 上传时间：2015-07-11 上传人：小*** IP属地：福建

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 复合除尘机组设计优秀优良 11 十一 cad 图纸全套机械毕业设计

资源描述：

!【详情如下】CAD图纸+word设计说明书.doc[13000字，36页]【需要咨询购买全套设计请加QQ97666224】.bat

传动机构A3.dwg

传动系统A0.dwg

内配气阀A2.dwg

大带轮A4.dwg

小带轮 A4.dwg

粉尘压实器A0.dwg

装配图A1.dwg

设计说明书.doc

轴A3.dwg

配气阀外结构A0.dwg

配气阀工作原理图A3.dwg

齿轮A4.dwg

摘要

为解决现有除尘机组存在的问题,经对比各种除尘机组中的滤料布置形式、吸嘴形式、吸臂形式,我设计了复合筒式除尘机组。该机组采用轮带式轮流吸尘机构、具有非标准技术的粉尘分离压紧器、FM滤料、XF3型纤维分离器等, 并将一级圆盘过滤器的吸尘风机置于纤维分离器之前,结构设计有利于纤尘的集中回收。本机组主要是运用行星轮的传动，实现固定的速比。我重点分析了除尘机组的间歇吸尘机构和除尘器吸臂吸嘴的性能与结构特点。在设计过程中尽量使用标准件，对于部分不关键的零件可适当降低尺寸公差要求，有利于设计成本的降低。本机组中，多处结构是对称的，这样降低了设计的难度。经调研知, 该机组的粉尘处理能力大于30 kg /h, 纤维处理量可达150 kg /h以上。

关键词: ?? 除尘技术; 吸尘机构; 粉尘分离压紧器

Abstract

In order to resolve the existing problems in duster, multifunctional round cage duster was designed through comparing the filter disposal form, suction nozzle form and suction arm of all kinds of duster. Wheel suctionm echanism, dust separation presser with nonstandard, FM filter, XF-3 fiber separator and so on were adopted in multifunctional round cage duster. The suction fan of the first grade disk filter was set before fiber separator, the structure design is feasib le to recycle fibers and dust.The unit is mainly to make use of Planetary wheel transmission ,to realize the fixed speed transmission. I emphatically analyzes intermittent dust suction mechanism and dust nozzle of dust extraction unit.In the design process to use standard parts as far as possible，to solve the key parts for not properly reduce dimension tolerance requirement，to use standard design cost reduction.The unit, several structure is symmetrical, such reduced design of difficulty. Known by the investigation，the dust treatm ent ab ility o f duste r is above 30 kg /h, and the amount of fiber treatment can reach m ore than 150 kg /h.

KeyWords： DustTechnology, Suction Mechanism, Dust Separation Presser

1、前言2

1.1 复合筒式除尘机组的工作原理2

1.2 复合筒式除尘机组的优点3

2、初定方案4

2.1.传动系统组成：4

2.2.复合筒式除尘机组第二级工作原理：4

2.3.粉尘压实器的分析4

3、粉尘压实器的结构设计5

4、复合筒式除尘机组的运动分析6

4.1、配气阀的工作原理6

4.2、行星轮系的速比的确定[1]6

4.3、中心角的确定8

4.4分析阀芯与吸尘臂的变化8

5、复合筒式除尘机组第二级组滤筒的结构设计10

6、第二级除尘机组减速器的选择[2]13

6.1、吸嘴传动减速器13

6.1.1、结构13

6.1.2、特点13

6.2、粉尘压实器减速器14

6.2.1、结构14

6.2.2、特点14

6.2.3、主要材料14

6.2.4、粉尘压实器减速器的设计计算16

6.2.5、计算过程17

7、运动计算19

7.1、同轴条件[1]19

7.2、装配条件[1]19

7.3、运动设计——固定太阳轮结构[1]20

7.3.1、中心轮设计20

7.3.2、行星轮设计20

7.3.3、行星架的结构设计20

7.4、各部分的确定[3]21

7.4.1、齿轮的设计计算21

7.4.2、齿数z的选择21

7.4.3、齿数确定和齿轮校核21

8、带的选用[3]25

9、轴的设计与轴承选择[5]28

10、结束语30

致谢31

运动系统部分附图32

参考文献34

1、前言

复合筒式除尘机组是借鉴其他先进的除尘设备，研制开发的一种高效节能除尘机组，主要应用于棉、毛、麻、化纤等轻纺行业的除尘系统，过滤收集空气中的干性纤维和粉尘，使含尘空气净化达到回用或排放标准。

本机组的第二级轮换吸尘机构具有结构简单、稳定可靠、吸力集中、能耗低等显著优点。

为了设计的更合理，我参看了多个厂家的机组产品介绍资料，上网查询了几家的产品图片，对该产品有了初步的认识。
