某县佛岭水库灌区引水干渠渡槽设计【水利工程】【3张CAD图纸+计算说明书】

某县佛岭水库灌区引水干渠渡槽设计

48页 16000字数+说明书+3张CAD图纸【详情如下】

排架及基础配筋表.dwg

摘 要.doc

断面图.dwg

某县佛岭水库灌区引水干渠渡槽设计说明书.doc

档案.doc

渡槽目录.doc

致谢.doc

配筋图.dwg

第一章  设计基本资料  …………………………………………………………………… 1

1、工程概况及简介 …………………………………………………………………… 1

1.1、工程概况……………………………………………………………………… 1

1.2、设计要求 …………………………………………………………………… 2

1.3、主要参考书 ………………………………………………………………… 2

第二章  渡槽总体布置……………………………………………………………………… 3

1、槽址选择 …………………………………………………………………………… 3

2、结构选型 …………………………………………………………………………… 3

2.1、槽身的选择 ………………………………………………………………… 3

2.2、支承选择 …………………………………………………………………… 3

3、平面总体布置 ……………………………………………………………………… 3

第三章  水力计算…………………………………………………………………………… 4

1、槽身过水断面尺寸拟定 …………………………………………………………… 4

1.1、尺寸拟定…………………………………………………………………………… 4

1.2、输水水头高 ……………………………………………………………………… 4

2、渡槽进出口的底部高程确定 ……………………………………………………… 5

3、进出口渐变段 ……………………………………………………………………… 6

第四章  槽身设计…………………………………………………………………………… 7

1、槽身断面尺寸拟定 ………………………………………………………………… 7

1.1、尺寸拟定 …………………………………………………………………… 7

2、荷载及荷载组合 …………………………………………………………………… 7

2.1、荷载计算 …………………………………………………………………… 7

3、横向结构计算 ……………………………………………………………………… 8

3.1、受力情况分析 ……………………………………………………………… 8

3.2、拉杆轴向力计算 …………………………………………………………… 9

3.3、侧墙内力计算 ………………………………………………………………10

3.4、底板内力计算 ………………………………………………………………11

3.5、横向配筋计算 ………………………………………………………………12

3.6、拉杆斜截面计算 ……………………………………………………………16

4、槽身纵向结构计算 …………………………………………………………………16

4.1、荷载计算 ……………………………………………………………………17

4.2、计算纵向配筋 ………………………………………………………………17

4.3、斜截面强度计算 ……………………………………………………………17

5、抗裂计算 ……………………………………………………………………………18

5.1、纵向抗裂计算 ………………………………………………………………18

5.2、横向抗裂计算 ………………………………………………………………19

6、吊装计算 ……………………………………………………………………………22

6.1、吊装验算 ……………………………………………………………………22

第五章  排架计算 ………………………………………………………………………… 24

1、排架布置 ……………………………………………………………………………24

2、排架尺寸拟定 ………………………………………………………………………24

2.1、排架高度计算 ………………………………………………………………24

2.2、排架分组计算 ………………………………………………………………24

2.3、排架分组及尺寸拟定…………………………………………………………25

2.4、尺寸拟定 ……………………………………………………………………25

3、荷载计算 ……………………………………………………………………………26

3.1、水平荷载 ……………………………………………………………………26

3.2、垂直荷载(传给每各立柱的荷载)  …………………………………………27

4、排架横向计算 ………………………………………………………………………29

4.1、求排架弯矩M  ………………………………………………………………29

4.2、轴向力计算 …………………………………………………………………30

4.3、排架的配筋计算 ……………………………………………………………31

4.3、横梁配筋 ……………………………………………………………………32

4.4、排架的纵向计算 ……………………………………………………………33

4.5、排架吊装验算 ………………………………………………………………35

4.6、牛腿设计计算 ………………………………………………………………36

第 六 章  基础计算 ……………………………………………………………………… 38

1、基础结构尺寸拟定 …………………………………………………………………38

1.1、排架基础尺寸拟定 …………………………………………………………38

2、基础的荷载组合 ……………………………………………………………………38

3、基础应力计算 ………………………………………………………………………39

4、基础配筋计算 ………………………………………………………………………39

第七章  稳定计算 ………………………………………………………………………… 40

1、槽身稳定计算 ………………………………………………………………………40

2、渡槽整体沿基础底面抗滑稳定验算 ………………………………………………40

3、渡槽整体抗倾稳定计算 ……………………………………………………………41

4、地基稳定性验算 ……………………………………………………………………41

第八章 细部结构…………………………………………………………………………… 43

1、伸缩缝及止水……………………………………………………………………… 43

2、支座………………………………………………………………………………… 43

3、两岸连接…………………………………………………………………………… 43

摘  要

   **水库灌区引水干渠控制灌区农田面积4330hm2，经黄家沟时经比较采用渡槽方案，工程为III等工程，主要建筑物为3级。

修筑的渡槽采用矩形梁式渡槽，槽底宽为2.0m，侧墙高1.71m，设有间距为2.0m高为0.1m的拉杆，考虑到交通要求，还设有0.85m宽的人行板。黄家沟顶宽约有120m，沟深约为8m，属狭长V形断面，无常流水，沟内有良田，可种植经济作物。耕作深度1.0m。本设计布置等跨的间距为8m的单排架共13跨，与渐变段连接处采用浆砌石槽台。排架与地基的连接采用整体基础。槽身、排架以及基础采用预制吊装形式，为使预制时简单、方便，将排架分为三组。

细部结构中本设计采用沥青填料式止水；支座采用一端固定，一端活动的形式。

关 键 词

渡槽；拉杆；排架

第一章  设计基本资料

1、工程概况及简介

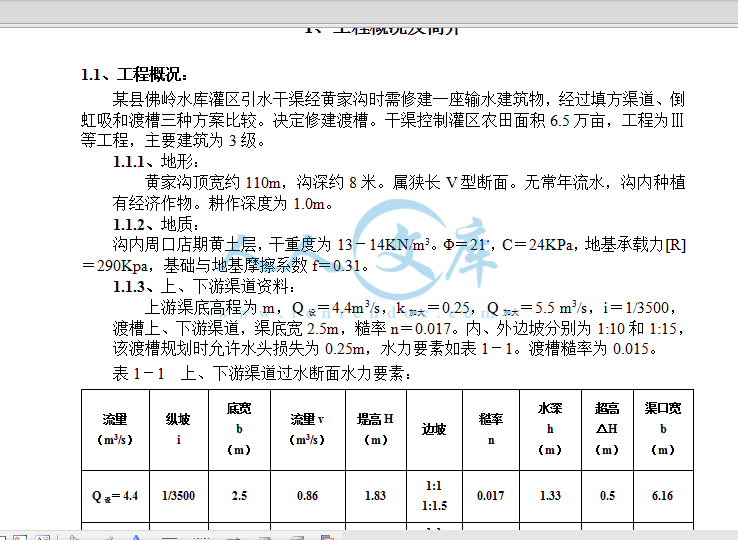

1.1、工程概况：

某县佛岭水库灌区引水干渠经黄家沟时需修建一座输水建筑物，经过填方渠道、倒虹吸和渡槽三种方案比较。决定修建渡槽。干渠控制灌区农田面积6.5万亩，工程为Ⅲ等工程，主要建筑为3级。

1.1.1、地形：

黄家沟顶宽约110m，沟深约8米。属狭长V型断面。无常年流水，沟内种植有经济作物。耕作深度为1.0m。

1.1.2、地质：

沟内周口店期黄土层，干重度为13－14KN/m3。Φ＝21。，C＝24KPa，地基承载力[R]＝290Kpa，基础与地基摩擦系数f＝0.31。

1.1.3、上、下游渠道资料：

上游渠底高程为m，Q设＝4.4m3/s，k加大＝0.25，Q加大＝5.5 m3/s，i＝1/3500，渡槽上、下游渠道，渠底宽2.5m，糙率n＝0.017。内、外边坡分别为1:10和1:15，该渡槽规划时允许水头损失为0.25m，水力要素如表1－1。渡槽糙率为0.015。

表1－1  上、下游渠道过水断面水力要素：

流量

（m3/s）纵坡

i底宽

b

（m）流量v

（m3/s）堤高H

（m）边坡糙率

n水深

h

（m）超高△H

（m）渠口宽

Q设＝4.41/35002.50.861.831:1

1:1.50.0171.330.56.16

Q加大＝5.51/35002.50.122.001:1

1:1.50.0171.500.56.50

1.1.4、建筑材料及安全系数：

该工程主要的建筑材料为水泥、混凝土、钢筋等。混凝土重度rc＝24KN / m3，温度膨胀系数dc＝1.0×10－51/℃,混凝土其他特性性能指标见表1－2。采用Ⅰ和Ⅱ级钢筋，Ⅰ级钢筋强度设计值fy=fy’=210N/mm2。强度模量Es＝2.1×105N/ mm2, Ⅱ级钢筋强度设计值fy=fy’=310N/mm2,强度模量Es＝2.1×105N/mm2。

钢筋混凝土重度r＝35KN/ m3。构件裂缝宽度允许值，短期组合[Wmax]＝0.3mm，长期组合[Wmin]＝0.25mm。

   表1－2  混凝土特性指标：（单位N/ mm2）

混凝土强度等级轴心抗压轴心抗拉弹性模量Ec

标准值fck设计值fc标准值fck设计值fc

C2013.510.01.501.102.55×104

C2517.012.51.751.302.8×104

浆砌采用M15砂浆砌块石。

1.1.5、工程回填土及地基力学特性根据有关实验报告结果如下：

rc＝16KN / m3；Φ＝20.8。；C＝23Kpa，修正后地基承载力特性值fa=290Kpa。基础与地基摩擦系数f＝0.35，抗滑稳定安全系数[K]＝1.5。

根据《水利水电工程等级划分及洪水标准规定》以及灌区规划要求，确定该渡槽为三级永久建筑物，结构安全级别为Ⅱ级。机构重要性系数为r0＝1，短暂设计状况系数ψ＝0.95，偶然状况系数ψ＝0.85，钢筋混凝土结构系数rd＝1.2。

其他荷载：

人群荷载：2.0kN/ m2(人行桥上的活荷载)

基本荷载：0.35kN/ m2(风压)

气象：

最高日平均气温30℃，最低日平均气温0℃，不考虑冻土深度。

施工条件：

采用装载式钢筋混凝土渡槽，预制吊装。

1.2、设计要求：

   按初步设计标准设计，局部可深入考虑。

进行渡槽总体布置，包括槽身、支撑、基础等机构型式的选择。

水力计算

槽身设计

支承机构设计

基础设计

细部构造设计

1.3、主要参考书：

《水工设计手册》

《渡槽》

《设计图集》

《建筑结构》

《工程力学》

《水力学》

《土力学》

《工程制图》

《水工钢筋混凝土结构》

第二章 渡槽总体布置

   渡槽总体布置的主要内容包括槽址选择、形式选择、进出口布置、基础布置。

   渡槽总体布置基本要求：

       1、流量、水位满足灌区要求;

2、槽身长度短，基础、岸坡稳定，结构选型合理；进出口顺直通畅，避免填方接头；少占农田、交通方便、就地取材等。

1、槽址选择

1.1、注意问题：

1、槽身长度短、基础低，降低功工程造价。

   2、轴线短、顺直、进出口避免急转弯，布置在挖方处。

   3、渡槽轴线尽量和河道正交。

   4、少占耕地、少拆民房。

1.2、在选择槽址时，除应满足以上总体布置的要求外，还应考虑槽址附近是否有宽敞、平坦的施工场地，同时应满足槽下的交通要求。综合考虑各方面因素，在平面图上确定槽址位置，画出该断面图。

2、结构选型

2.1、槽身的选择：

   槽身的横断面型式有矩、U形、圆形和抛物线形，其中常用的是矩形和U形。本设计中Q设＝4.4 m3/s，属中小流量。渡槽长度为中型渡槽。矩形渡槽具有抗冻、耐久性好的特点，施工方便，故选用矩形渡槽。又因黄家沟无常年流水，故可设拉杆以减少侧墙厚度。

2.2、支承选择：

   该渡槽地址处沟深约8米，跨度较大（约110m），宜用梁式渡槽。

   综合分析：选用简式梁型式，虽弯距较大，但施工方便。

3、平面总体布置

   本设计布置等跨间距为8m的单排架共13跨，矩形渡槽采用简支，上下游渐变段各8m与梯形混凝土渠首相连。渡槽全长120m，槽上根据交通要求设人行桥，净宽0.85m。拱墩台及排架基础墩均采用浆砌石护坡。总体布置图见图2－1所示。
