设计说明书.doc

驱动可调式圆盘犁尾轮装置设计 【优秀含8张CAD图纸+农业用机械全套课程毕业设计】

收藏

资源目录
跳过导航链接。
驱动可调式圆盘犁尾轮装置设计 【优秀含8张CAD图纸+农业用机械全套课程毕业设计】.rar
设计说明书.doc---(点击预览)
开题报告.doc---(点击预览)
任务书.doc---(点击预览)

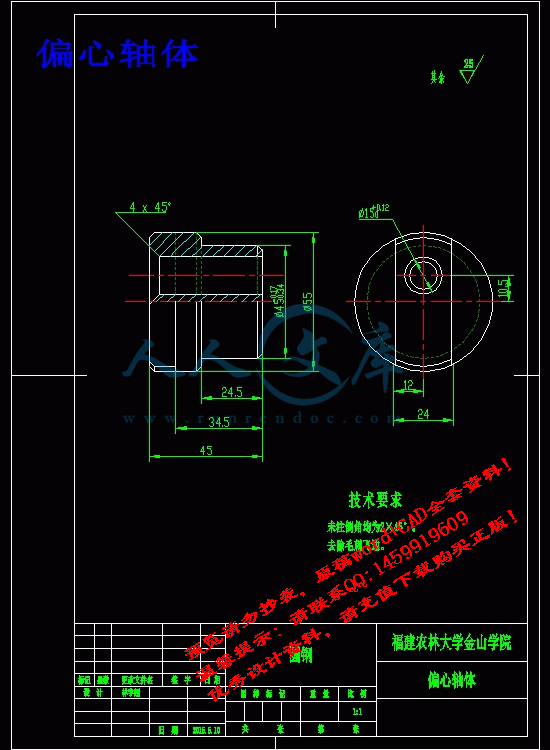

偏心轴体.dwg
尾轮-总装配图.dwg

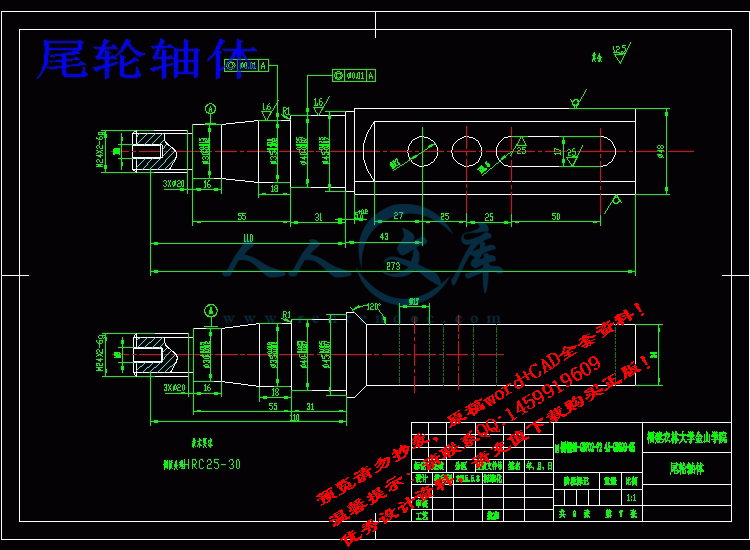

尾轮轴体.dwg
尾轮轴承座.dwg
尾轮连接架.dwg

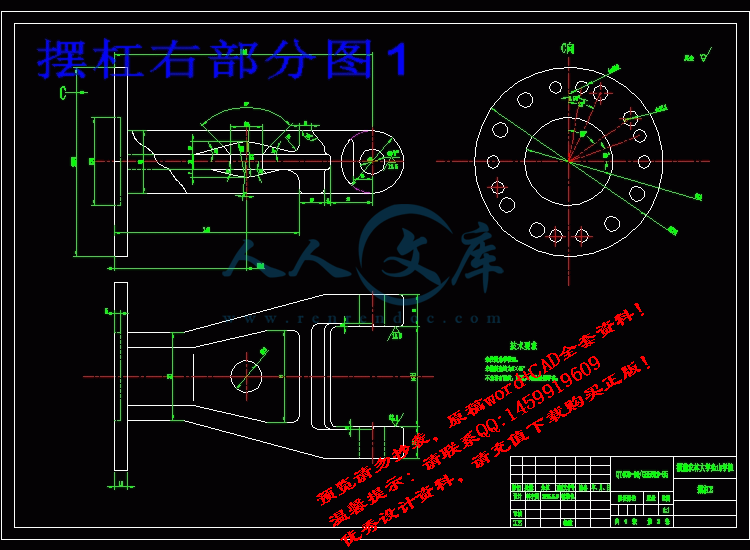

摆杠右部分图1.dwg

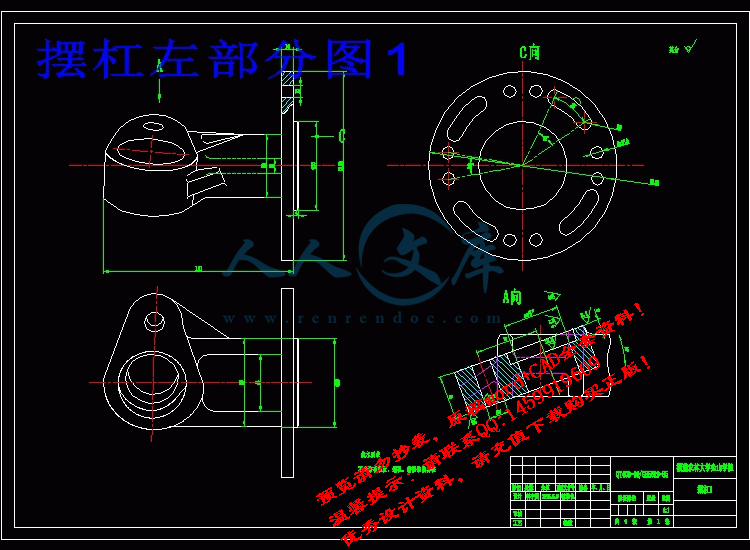

摆杠左部分图1.dwg
摆杠装配图.dwg
压缩包内文档预览:(预览前20页/共27页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:458811    类型:共享资源    大小:808.43KB    格式:RAR    上传时间:2015-07-21 上传人:QQ14****9609 IP属地:陕西
49
积分
关 键 词:
驱动 可调式 圆盘犁 装置 机械设计 农业机械 毕业设计 驱动可调式圆盘犁尾轮装置设计 农业用机械全套课程毕业设计
资源描述:

驱动圆盘犁尾轮装置设计

可调式尾轮装置设计

驱动可调式圆盘犁尾轮装置设计 【优秀含8张CAD图纸+农业用机械全套课程毕业设计】

【带任务书+开题报告】【27页@正文8600字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

任务书

课题名称可调式尾轮装置设计

设计(论文)的基本要求、需要解决的问题基本要求:工作原理正确,能实现对尾轮倾角、偏角可调,尾轮上下位置自动调节,左右位置2级可调。

完成总装图及零件图(可运用CAXA电子图板或AutoCAD 2000绘图)。

完成毕业设计说明书一份。

计划进

度安排第1设计周:收集资料、知识准备;

第2~3设计周:方案设计;

第4设计周:总体结构草图;

第5~10设计周:结构设计、设计计算、总体装配图、

零件图设计;

第11~13设计周:设计说明书(论文)编写。

应收集资料与主要参考文献1.有关的驱动圆盘犁科研资料。

目录

摘要I

AbstractII

第一章 引言 1

1.1驱动圆盘犁的背景意义 1

1.2驱动圆盘犁尾轮装置的作用 1

1.3尾轮装置设计的意义 1

1.4尾轮装置的设计要求 2

第二章 尾轮装置连接架的设计 3

2.1尾轮连接架结构设计 3

2.2左右二级可调 3

第三章 尾轮上下自动调节装置的设计 5

3.1设计意义 5

3.2导杠的结构设计 5

3.3弹簧的设计 5

3.4尾轮上下调节装置的结构装配 6

第四章 尾轮可调倾角的实现 7

4.1可调倾角的设计意义 7

4.2尾轮摆杠的改装 7

4.3法兰盘的设计 8

4.3.1法兰盘的选择要求: 8

4.3.2法兰盘的结构设计 8

4.3.3尾轮倾角调节原理 10

第五章 尾轮可调偏角的设计 11

5.1尾轮偏心装置的工作原理 11

5.1.1偏心装置的结构设计 11

5.1.2尾轮偏角的调整分析 11

5.2 各力对轴的转矩 12

5.2.1 销对轴转矩的计算: 13

5.2.2销受到的剪应力的计算 14

第六章 尾轮轴体的设计 15

6.1轴体的结构设计 15

6.2轴体的装配 15

第七章 尾轮装置的总装配 17

7.1尾轮装置的零件 17

7.2尾轮装置的组装 17

结束语 18

参考文献 19

附录 20

致谢 22

摘要

   本文是对目前市场上的驱动圆盘犁尾轮装置进行改装设计,使尾轮能够横向位置可调、上下位置自动调节以及实现偏角和倾角的调节,以此使尾轮装置可以保证驱动圆盘犁可以在不同硬度土壤的环境下仍能平稳正常工作。本文对尾轮整个装置的结构进行研究设计,通过对连接架和摆杆的结构设计,实现横向位置可调以及二者与导杠和弹簧装配后可以实现尾轮上下自动调节;然后颠覆以往尾轮倾角和偏角不能调节的理念,提出对尾轮装置的改进方案。其一,把尾轮的摆杠从中间切断并各自焊接一个法兰盘,然后通过对法兰盘的结构设计来实现两段摆杠相对位置的变化,进而实现尾轮倾角的可调;其二,设计偏心轴体和尾轮轴体,利用两者的配合,使摆杠和尾轮轴体发生相对位置变化,以此来实现尾轮偏角的变化。尾轮倾角和偏角的可调节的实现可以使驱动圆盘犁满足不同土质的田地,大大的增加了驱动式圆盘犁的适用场合,并且保证驱动圆盘犁的工作质量。

关键词:尾轮;偏角;倾角;法兰盘

Abstract

This paper is on the current market driven disc plow tail wheel device for design modifications, the tail wheel to lateral position can be adjustable, upper and lower position automatic adjustment, and regulate the declination and inclination of the, in order to make the tail wheel device can ensure the driving disk plow can under the environment of soil with different hardness can still work smoothly. In this paper, the structure of tail wheel the whole device to study design, through the connecting frame and structure design of swinging rod, adjustable and two with a guide bar and a spring assembly can be achieved after the tail wheel is the automatic adjustment of the lateral position; then subvert previous tail wheel angle and angle can not adjust the concept, put forward the improvements on the tail wheel device. First, the tail wheel pendulum bar from the middle cut and their welding a flange plate, followed by the structure design of the flange to achieve two pendulum bar relative position changes, so as to realize the rear wheel angle adjustable; second, design of eccentric shaft body and tail wheel body, with use of the two, pendulum bar and the tail shaft body relative position changes, in order to realize the rear wheel angle changes. Tail wheel angle and angle adjustable implementation can make the driving disk plow meet different soil fields, greatly increases the driving disk plow the suitable situation, and ensure the driving disk plow work quality.

Key word:tailwheel  Drift angle  Inclination  flange plate

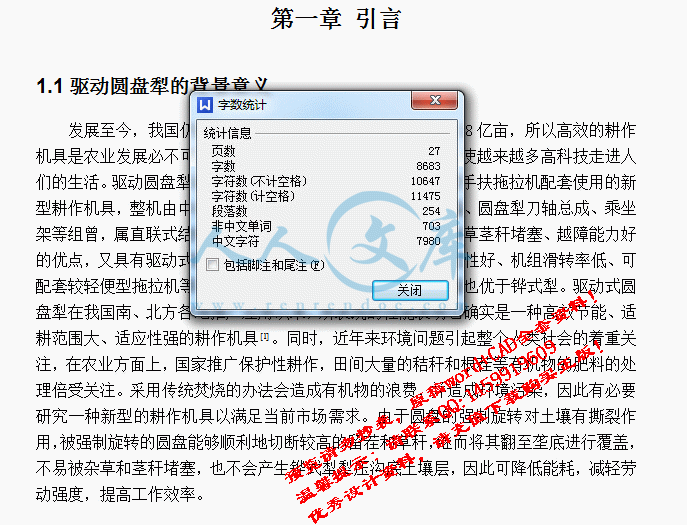

第一章 引言

1.1驱动圆盘犁的背景意义

发展至今,我国仍是一个农业大国,每年耕地面积大约18亿亩,所以高效的耕作机具是农业发展必不可少的重要前提。随着社会的快速发展,使越来越多高科技走进人们的生活。驱动圆盘犁诞生于80年代,驱动圆盘犁是与12型手扶拖拉机配套使用的新型耕作机具,整机由中间传云贵箱、动力传动轴、侧边传动箱、圆盘犁刀轴总成、乘坐架等组曾,属直联式结构。它既具有圆盘式耕作机具不易被杂草茎秆堵塞、越障能力好的优点,又具有驱动式耕作机具的功率利用率高、软湿地通过性好、机组滑转率低、可配套较轻便型拖拉机等优点;在生产率、单位面积油耗等方面也优于铧式犁。驱动式圆盘犁在我国南、北方各地推广应用以来,所表现的性能表明它确实是一种高效节能、适耕范围大、适应性强的耕作机具。同时,近年来环境问题引起整个人类社会的着重关注,在农业方面上,国家推广保护性耕作,田间大量的秸秆和根茬等有机物的肥料的处理倍受关注。采用传统焚烧的办法会造成有机物的浪费,并造成环境污染,因此有必要研究一种新型的耕作机具以满足当前市场需求。由于圆盘的强制旋转对土壤有撕裂作用,被强制旋转的圆盘能够顺利地切断较高的留茬和草秆,继而将其翻至垄底进行覆盖,不易被杂草和茎秆堵塞,也不会产生铧式犁犁压沟底土壤层,因此可降低能耗,减轻劳动强度,提高工作效率。

1.2驱动圆盘犁尾轮装置的作用

驱动圆盘犁尾轮装置是驱动圆盘犁整个结构上唯一一个分支机构装置,是驱动圆盘犁工作时重要的平衡装置,以确保驱动圆盘犁在不同的土壤环境能够安稳地工作。

参考文献

[1]朱亨银, 张性雄, 方文熙. 左翻驱动圆盘犁受力合理性分析[J],农业机械学报,2004,35(5):225-228

[2]朱亨银,王学銮,方文熙,等. 影响驱动圆盘犁平衡与入土若干因素的探讨[J],福建农林大学学报(自然科学版),2005,34(3):397-401.

[3]史智兴. 精播机排种性能检测系统及关键技术研究. 中国农业大学 2002年博士论文.

[4]张?玉,刘?平主编.?几何量公差与测量技术?.沈阳:东北大学出版社?1999

[5]机械零件课程设计,郭奇亮等主编,贵州人民出版社,1982.1

[6]机械设计手册/上册,《机械设计手册》联合编写组编,化学工业出版社,1979

[7]机械零件设计手册(第二版)/中册,东北工学院《机械零件设计手册》编写组编,冶金工业出版社,1982

[8]大连理工大学工程画教研室编.?机械制图.?北京:高等教育出版社??1993

[9]孙志礼,冷兴聚,魏严刚等主编.?机械设计.?沈阳:东北大学出版社?2000

[10]濮良贵,纪名刚.机械设计.北京:高等教育出版社,2006

[11]朱冬梅,胥北澜.画法几何及机械制图[M],高等教育出版社,2000年


内容简介:
毕业设计(论文)任务书 学院 填写时间: 2015 年 3 月 10 日 指导教师(签名): 朱亨银 职称: 副教授 系(教研室)主任(签名): 院长(签名): 课题名称 可调式尾轮装置设计 学生姓名 专业、学号 11 级机械、 116715032 设计 (论文 )的基本要求、需要解决的问题 基本要求 :工作原理正确,能实现对尾轮倾角、偏角可调,尾轮上下位置自动调节,左右位置 2 级可调。 完成总装图及零件图(可运用 CAXA 电子图板或 AutoCAD 2000 绘图) 。 完成毕业设计说明书 一份。 计划进 度安排 第 1 设计周:收集资料、知识准备; 第 2 3 设计周:方案设计; 第 4 设计周:总体结构草图; 第 5 10 设计周:结构设计、设计计算、总体装配图、 零件图设计; 第 11 13 设计周:设计说明书(论文)编写。 应收集资料与主要参考文献 1.有关的驱动圆盘犁科研资料。 2.机械设计手册。 3.其它相关参考资料。 nts 本 科 毕 业 设 计 开 题 报 告 设 计 题 目: 可调式尾轮装置设计 姓 名: 专 业 年 级: 机械专业 2011 级 学 号: 116715032 指 导 教 师: 时 间 : 2015 年 1 月 23 日 nts一、本设计课题的目的意义 我 国 是一个农业大国。根据有关资料报道,土壤耕作所消耗的动力占农用动力的 50%以上。近年来,随 着保护性耕作的大力推广及实线现代化农业的提出,使大量的秸秆和耕茬等有机物的肥料化备受关注。采用传统焚烧的办法会造成有机物的浪费,并造成环境污染。现如今采用驱动圆盘犁进行耕作,驱动圆盘犁的部件是在同一根轴上安装的,具有一定曲率的圆盘犁组,圆盘刃口平面与前进方向成一偏角,利用拖拉机动力驱动圆盘犁体转动。由于圆盘的强制旋转对土壤有撕裂作用,被强制旋转的圆盘能够顺利地切断较高的留茬和草杆,继而将其翻至垡底进行覆盖,不易被杂草和茎秆堵塞,也不会产生铧式犁犁压沟底土壤层,因此可降低能耗,减轻劳动强度,提高工作质量。但是 ,驱动圆盘犁的工作环境不是一成不变的,不同的土壤环境对驱动圆盘犁都有一定的影响。 尾轮是驱动圆盘犁的重要平衡装置,其平衡能力决定驱动圆盘犁的平衡性能,所以尾轮是保证驱动圆盘犁正常稳定工作的重要前提。尾轮走在最后一个耕作圆盘的犁沟犁,靠沟墙支撑侧向力,在不同土壤条件下耕作,需要适当调节尾轮的偏角、倾角以及控制尾轮垂直位置弹簧的预紧力等,才能达到较好的平衡效果。但原机型驱动圆盘犁尾轮的倾角是固定的,在耕作时不可调。为了提高驱动圆盘犁的平衡性能及其对不同土壤的适应性,将其尾轮改造成偏角、倾角等均可调的尾轮装置,尾 轮与最后一个耕作圆盘的相对位置也随着尾轮倾角的改变而变化。因此,必须将尾轮的横向位置设计成可调的,能进行横向补偿,以确保尾轮与耕作圆盘之间的相对位置正确。否则,不能保证尾轮走在最后一个耕作圆盘的犁沟里,驱动圆盘犁在耕作时会产生偏转,工作偏角和耕宽也会随之发生改变。 二、 本设计课题的主要设计内容、预期设计结果和拟解决的关键问题 主要设计内容: 对驱动圆盘犁尾轮进行设计,使其成为可调式尾轮,以实现对尾轮倾角、偏角可调,尾轮能够上下位置自动调节,左右位置 2级可调。 预期设计结果 : 尾轮装置为可调式,且工作原理正 常,符合设计规范要求,能够很好地协助驱动圆盘犁的正常工作,使驱动圆盘犁可以在不同的土壤环境下都能更稳、更高效地工作。 拟解决的关键问题: 1、尾轮倾角的调节; 2、尾轮偏角的调节; 3、尾轮上下 、左右 位置的调节; nts三、设计方法和步骤 、收集驱动圆盘犁的资料,调查研究,实地观察驱动圆盘犁的工作情况,通过分析比较、确定设计方案; 、根据给定要求,进行设计参数的计算; 、运用 AutoCAD 或 CAXA 电子图版等 绘图工具进行设计。 、进行耕田试验; 、撰写设计说明书 四 、 设计工作的总体安排及进度 第 1 设计周:收集资料、知识准备; 第 2 3 设计周:方案设计; 第 4 设计周:总体结构草图; 第 5 10 设计周:结构设计、设计计算、总体装配图、 零件图设计; 第 11 12 设计周:设计说明书(论文)编写。 指导教师审查意见 : 签字: 年 月 日 系 (教研室 )审查意见: 签字: 年 月 日 学院审查意见: 分管院长签章: 年 月 日 nts 说明书 设计题目: 驱动圆盘犁尾轮装置设计 专业年级: 机械设计制造及其自动化 2011 级 学 号: 116715032 姓 名: 指导教师、职称: 2015 年 5 月 27 日 nts 目录 摘要 . I Abstract . II 第一章 引言 . - 1 - 1.1驱动圆盘犁的背景意义 . - 1 - 1.2驱动圆盘犁尾轮装置的作用 . - 1 - 1.3尾轮装置设计的意义 . - 1 - 1.4尾轮装置的设计要求 . - 2 - 第二章 尾轮装置连接架的设计 . - 3 - 2.1尾轮连接架结构设计 . - 3 - 2.2左右二级可调 . - 3 - 第三章 尾轮上下自动调节装置的设计 . - 5 - 3.1设计意义 . - 5 - 3.2导杠的结构设计 . - 5 - 3.3弹簧的设计 . - 5 - 3.4尾轮上下调节装置的结构装配 . - 6 - 第四章 尾轮可调倾角的实现 . - 7 - 4.1可调 倾角的设计意义 . - 7 - 4.2尾轮摆杠的改装 . - 7 - 4.3法兰盘的设计 . - 8 - 4.3.1 法兰盘的选择要求: . - 8 - 4.3.2 法兰盘的结构设计 . - 8 - 4.3.3 尾轮倾角调节原理 . - 10 - 第五章 尾轮可调偏角的设计 . - 11 - 5.1尾轮偏心装置的工作原理 . - 11 - 5.1.1 偏心装置的结构设计 . - 11 - nts福建农林大学金山学院本科毕业设计说明书 5.1.2 尾轮偏角的调整分析 . - 11 - 5.2 各力对 11XO 轴的转矩 . - 12 - 5.2.1 销对 11XO 轴转矩的计算: . - 13 - 5.2.2 销受到的剪应力的计算 . - 14 - 第六章 尾轮轴体的设计 . - 15 - 6.1轴体的结构设计 . - 15 - 6.2轴体的装配 . - 15 - 第七章 尾轮装置的总装配 . - 17 - 7.1尾轮装置的零件 . - 17 - 7.2尾轮装置的组装 . - 17 - 结束语 . - 18 - 参考文献 . - 19 - 附录 . - 20 - 致谢 . - 22 - nts福建农林大学金山学院本科毕业设计说明书 I 摘要 本文是对目前市场上的 驱动圆盘犁 尾轮 装置进行改装设计,使尾轮能够横向位置可调、上下位置自动调节以及实现 偏角 和 倾角 的调节,以此使尾轮装置可以保证驱动圆盘犁可以在 不同硬度土壤 的环境下仍能平稳正常工作 。 本文 对尾轮 整个 装置 的结构进行研究设计,通过对连接架和摆杆的结构设计,实现横向位置可调以及二者与导杠和弹簧装配后可以实现尾轮上下自动调节;然后颠覆以往尾轮倾角和偏角不能调节的理念,提出对尾轮装置的改进方案。其一,把尾轮的摆杠从中间切断并各自焊接一个法兰盘,然后通过对法兰盘的结构设计来实现两段摆杠相对位置的变化,进而实现尾轮倾角的可调;其二 ,设计偏心轴体和尾轮轴体,利用两者的配合,使摆杠和尾轮轴体发生相对位置变化,以此来实现尾轮偏角的变化。尾轮倾角和偏角的可调节的实现可 以 使驱动圆盘犁 满足不同土质的田地,大大的增加了驱动式圆盘犁的适用场合 ,并且保证驱动圆盘犁的工作质量。 关键词 : 尾轮 ; 偏角 ; 倾角 ;法兰盘 nts II Abstract This paper is on the current market driven disc plow tail wheel device for design modifications, the tail wheel to lateral position can be adjustable, upper and lower position automatic adjustment, and regulate the declination and inclination of the, in order to make the tail wheel device can ensure the driving disk plow can under the environment of soil with different hardness can still work smoothly. In this paper, the structure of tail wheel the whole device to study design, through the connecting frame and structure design of swinging rod, adjustable and two with a guide bar and a spring assembly can be achieved after the tail wheel is the automatic adjustment of the lateral position; then subvert previous tail wheel angle and angle can not adjust the concept, put forward the improvements on the tail wheel device. First, the tail wheel pendulum bar from the middle cut and their welding a flange plate, followed by the structure design of the flange to achieve two pendulum bar relative position changes, so as to realize the rear wheel angle adjustable; second, design of eccentric shaft body and tail wheel body, with use of the two, pendulum bar and the tail shaft body relative position changes, in order to realize the rear wheel angle changes. Tail wheel angle and angle adjustable implementation can make the driving disk plow meet different soil fields, greatly increases the driving disk plow the suitable situation, and ensure the driving disk plow work quality. Key word:tailwheel Drift angle Inclination flange plate nts - 1 - 第一章 引言 1.1 驱动圆盘犁的背景意义 发展至今,我国仍是一个农业大国,每年耕地面积大约 18 亿亩,所以高效的耕作机具是农业发展必不可少的重要前提。随着社会的快速发展,使越来越多高科技走进人们的生活。驱动圆盘犁诞生于 80年代,驱动圆盘犁是与 12型手扶拖拉机配套使用的新型耕作机具,整机由中间传云贵箱、动力传动轴、侧边传动箱、圆盘犁刀轴总成、乘坐架等组曾,属直联式结构。它既具有圆盘式耕作机具不易被杂草茎秆堵塞、越障能力好的优点,又具有驱动式耕作机具的功率利用率高、软湿地通过性好、机组滑转率低、可配套较轻便型拖拉机等优点;在生产率、单位面积油耗等方面也优 于铧式犁。驱动式圆盘犁在我国南、北方各地推广应用以来,所表现的性能表明它确实是一种高效节能、适耕范围大、适应性强的耕作机具 1 。同时,近年来环境问题引起整个人类社会的着重关注,在农业方面上,国家推广保护性耕作,田间大量的秸秆和根茬等有机物的肥料的处理倍受关注。采用传统焚烧的办法会造成有机物的浪费,并造成环境污染,因此有必要研究一种新型的耕作机具以满足当前市场需求。由于圆盘的强制旋转对土壤有撕裂作用,被强制旋转的圆盘能够顺利地切断 较高的留茬和草秆,继而将其翻至垄底进行覆盖,不易被杂草和茎秆堵塞,也不会产生铧式犁犁压沟底土壤层,因此可降低能耗,减轻劳动强度,提高工作 效率 。 1.2 驱动圆盘犁尾轮装置的作用 驱动圆盘犁尾轮装置是驱动圆盘犁整个结构上唯一一个分支机构装置,是驱动圆盘犁工作时重要的平衡装置,以确保驱动圆盘犁在不同的土壤环境能够安稳地工作。 1.3 尾轮装置设计的意义 尾轮装置设计成偏角可调和上下位置自动调节可以使驱动圆盘犁在软硬不同的土壤上工作更加平衡稳定;原机型是把尾轮倾角设计成固定的,这样会使驱动圆盘犁在工作时适应不同土壤变 得很有限,把倾角设计成可调的,就能更好地适应土壤环境,提高耕作质量和工作效率 2 。 如图 1.3所示。 nts福建农林大学金山学院本科毕业设计说明书 - 2 - 图 1.3 驱动圆盘犁 1.4 尾轮装置的设计要求 ( 1) 左右位置二级可调; ( 2) 尾轮倾角可调; ( 3) 尾轮偏角可调; ( 4) 尾轮上下位置自动调节 。 nts福建农林大学金山学院本科毕业设计说明书 - 3 - 第二章 尾轮装置连接架的设计 2.1 尾轮连接架结构设计 尾轮连接架 是用于尾轮装置与驱动圆盘犁机组连接 的 部分。连接架的 结构是由连接臂和连接板 焊 接在一起的。 连接 臂 设计成 一根斜杠, 与 x 轴负方向倾斜 75, 连接臂的上端是沿杠逆时针弯曲 90的圆形端头,并设有直径为 14mm的导杠销孔 ,用于与导杠连接 ;下端是直径为 50mm的圆形端头,并设有直径为 20mm的摆杠销孔 ,用于去摆杠连接 。连接板与架臂 焊 接成 50 角 ,侧板厚度约为 15mm,并设有两条板筋。 具体 结构示意图如图 2.1。 图 2.1 连接架结构示意图 2.2 左右二级可调 尾轮横向位置的调节由两个方法实现: ( 1) 改变尾轮连接架与右侧板相对位置,即尾轮连接架 连接 在右侧板 外侧 或 内侧,如图 2.2-a所示。 图 2.2-a 左右二级可调示意图 nts - 4 - ( 2) 改变尾轮摆杆与尾轮轴体的相对位置。在尾轮轴体上设有有两个螺栓孔,当尾轮摆杠端头的螺栓孔与尾轮轴体上不同的螺栓孔相对应连接时,使尾轮轮盘发生相对位置的改变,从而实现尾轮左右位置的调整。具体调整如图 2.2-b所示。 图 2.2-b 摆杠与尾轮轴体的配合 nts福建农林大学金山学院本科毕业设计说明书 - 5 - 第三章 尾轮上下自动调节装置的设计 3.1 设计意义 尾轮在被拉动工作的过程中,避免不了泥土对整个尾轮装置冲击力,特别是碰到较硬的泥土或者泥土里的石头时,尾轮轮盘可能会因此卡住或遭受损伤,造成驱动圆盘犁不能够正常工作 ,影响耕作效率,所以,设计尾轮上下自动调节装置可以避免这情况的发生,保证驱动圆盘犁正常工作。 3.2 导杠的结构设计 导杠是与弹簧相配合形成调节装置的。尾轮导杠的头部设有两个销孔,用于与连接架的配合进行固定。头部以下的位置设有螺纹,用于装配弹簧座,对弹簧进行限制固定。导杠尾部位置也设有螺纹,用于配合螺母固定于摆杠上。具体结构示意图如图 3.2所示。 图 3.2 导杠 3.3 弹簧的设计 弹簧的材料是 60SiMn,为了配合弹簧座,所以采用内径为 mm45 、外径为 mm54 且弹簧粗为 mm9 的弹簧,弹簧示意图如图 3.3所示。 图 3.3 弹簧 nts福建农林大学金山学院本科毕业设计说明书 - 6 - 3.4 尾轮上下调节装置的结构装配 尾轮的上下自动调节装置是通过弹簧进行自动调节的。该装置是由连接架臂、导杠和弹簧组合而成,用导杠穿插在弹簧中间,并用弹簧座和螺母固定住弹簧;导杠的末端则穿过摆杠后部分的导杠孔,并用两个螺母进行锁紧;导杠的顶部有一个销孔,可以 与连接架的销孔配合,然后用相应尺寸的销进行固定。尾轮上下自动调节装置的装配图如图 3.4所示。 图 3.4 尾轮上下调节装置 nts福建农林大学金山学院本科毕业设计说明书 - 7 - 第四章 尾轮可调倾角的实现 4.1 可调倾角的设计意义 尾轮倾角是指尾轮与地面的夹角。至今为止,中国仍是个农业大国,大江南北都有大面积的农业耕作,而南北的各个地区的土壤环境都有差异,根据以往驱动圆盘犁的工作情况来看,发现以往的驱动圆盘犁在不同土壤环境下工作并不能完全正常工作,有的可能翻浅,并不能达到良好的耕作效果。经试验表明,改变尾轮倾角的倾角会使驱动圆盘犁在 不同的土壤环境中驱动圆盘犁圆盘的切割力,进而影响驱动圆盘犁的耕作效果。 4.2 尾轮摆杠的改装 将原型的尾轮摆杠从中间位置切断,改成前后两部分,在断开处设置两个法兰盘进行对接;为了使两个法兰盘对接更加稳固,采用凹凸的对接方式,即在前摆杠的法兰盘上直径 70mm、厚度 5mm的凸端,如图 4.2-a;在后摆杆的法兰盘上设计相应的凹槽,如图 4.2-b;使其紧密地配合镶接,如图 4.2-c。 图 4.2-a 摆杠前部分示意图 图 4.2-b 摆杠后部分示意图 nts福建农林大学金山学院本科毕业设计说明书 - 8 - 图 4.2-c 摆杠装配图 4.3 法兰盘的设计 通 过对驱动式圆盘犁尾轮装置的作用、结构和工作原理的了解 与 分析。选择在两段尾轮摆杆截断的截面处分别焊接一块自制的法兰盘。通过法兰盘的连接可实现偏角的调节。 4.3.1 法兰盘的选择要求: a、法兰盘可调节的角度范围 逆时针 030 、顺时针 020 ; b、法兰盘的直径最大不超过 150mm; c、法兰盘的厚度控制在 10 20mm; d、造价低 。 4.3.2 法兰盘的结构设计 在摆杠前部分法兰盘上设计销孔和圆弧长孔,在摆杠后部分法兰盘上设计销孔和螺栓孔,然根据销孔对应的不同位置转动法兰盘,使两个法兰盘发 生相对位置变化,即可改变尾轮的倾角的目的。两个法兰盘连接后由两个 10mm 的销定位,由 4 个 M12 的螺栓紧固。尾轮倾角采用下述设计可获得向左 0 30范围内三级可调,每级 10;向右 0 20二级可调。法兰盘具体结构设计如下: ( 1) 摆杠前部分法兰盘(法兰盘 A)结构设计 法兰盘直径为 150mm,在直径 120mm的圆周上布置 销孔和 螺栓 圆弧长孔 。 在 法兰盘上 直径 120mm的圆周上 与中心水平线 夹角为 10 的 位置上加工 4个 直径 10mm 的销孔,分布在中心水平线上下位置;在法兰盘直径 120mm 的圆周上与中心垂直线夹角为 10nts福建农林大学金山学院本科毕业设计说明书 - 9 - 的位置上加工 4 个直径为 10mm 的销孔,分布在中心垂直线左右位置。设计完销孔,接着设计螺栓孔,在法兰盘直径为 120mm 的圆周上 25 55 、 115 145 、 205235 、 295 325 4个 位置上加工 4个 宽 为 12mm跨度为 30 的 螺栓圆弧长孔。法兰盘结构如图 4.3-a。 图 4.3-a 法兰盘 A示意图 ( 2)摆杠后部分法兰盘(法兰盘 B)结构设计 在 法兰盘直径 为 120mm圆周上的 10、 70、 90、 170、 190、 250、 270 、350 的位置上加工 8个销孔,且在直径 120mm的圆周上的 25、 55、 115、 145 、205、 235、 295、 325 位置 加工 8个直径为 12mm的螺栓孔 。法兰盘结构如图 4.3-b。 图 4.3-b 法兰盘 B的示意图 nts福建农林大学金山学院本科毕业设计说明书 - 10 - 4.3.3 尾轮 倾角调节原理 当法兰盘 A 的销孔 1 与法兰盘 B 的销孔 1重合时,尾轮的倾角为 0,此时 法兰盘 A的 1、 4、 5、 8销孔与法兰盘 B 的 1 、 4 、 5 、 8销孔重合 ,用两个销固定 1、5或 4、 8销孔 ;当销孔 3与销孔 3 和销孔 7与销孔 7 重合 时,尾轮 向右的倾角为 10,依此类推。法兰盘 A和 法兰盘 B的不同销孔重合时尾轮倾角数值列 于表 2.3.3。销 在法兰盘上 起定位 与 抗剪切作用,当任何 两 对销孔重合时,法兰盘 B上 的 4个螺栓孔总能与法兰盘 B上的 圆弧长孔对准, 然后用 螺栓锁紧。 表 4-1 两个法兰盘不同销孔重合时 对应的 尾轮倾角数值表 销孔 1 销孔 2 销孔 3 销孔 4 销孔 5 销孔 6 销孔 7 销孔 8 销孔 1 0 右 20 销孔 2 左 30 销孔 3 右 10 左 10 左 20 销孔 4 0 销孔 5 右 20 0 销孔 6 左 30 销孔 7 右 10 左 10 销孔 8 左 20 0 nts福建农林大学金山学院本科毕业设计说明书 - 11 - 第五章 尾轮可调偏角的设计 5.1 尾轮偏心装置的工作原理 尾轮的偏角 是指尾轮与尾轮轴体的夹角,偏角 是否可调直接影响到机具是否适用不同土质的耕地。而这里主要是通过偏心轴体来实现尾轮偏角的调节。下面是对偏心装置的结构的设计以及分析尾轮偏角的调整。 尾轮偏角 是通过 偏心轴体和偏心螺栓 两个零件组成的偏心装置 进行调节的 ,偏心 螺栓和 偏心 轴体可以 相对运动, 当 二者 发生 相对位置变化时,尾轮偏角随之发生改变。 由于螺栓头和偏心轴体的凹 槽相配合、 偏心轴体 是与尾轮 尾轮 凹槽配合, 偏心螺栓配在偏心轴体的螺栓孔内,当 用老虎钳拧 偏心螺栓 转动 时 ,偏心螺栓头 就会 带动偏心轴体 转动 , 使与之配合的尾轮轴体发生相对位置改变,进而 改变尾轮轴 和 尾轮摆杆的夹角,实现尾轮偏角的调整。 尾轮的偏角是否可调直接影响到机具是否适用不同土质的耕地。而这里主要是通过偏心轴体来实现尾轮偏角的调节。下面是对偏心装置的结构的设计以及分析尾轮偏角的调整。 5.1.1 偏心装置的结构设计 偏心装置是由偏心轴体与偏心螺栓结合而成,偏心轴体是一个双层圆柱叠加而成的一个零件,偏心轴体开有一个螺栓孔 ,用于偏心螺栓的装配,偏心轴体的上表面开有一凹槽,深度有螺栓头部高度的一般,使偏心螺栓装配后,只要拧动偏心螺栓就能转动整个偏心轴体的转动。偏心装置的示意图如图 5.1-a。 图 5.1-a 偏心装置示意图 5.1.2 尾轮偏角的调整分析 当 尾轮 需要调整偏角时 , 分别 松开与偏心螺栓配合的螺母和松开与固定螺栓配合的螺母, 然后 用老虎钳拧 动 偏心螺栓 , 转动 到 所需要的角度 ,确定之后进行螺母拧紧固定。其中固定螺栓轴线跟偏心轴体的轴线的距离是固定的,偏心螺栓自身绕着轴线自转,同时也绕着偏心轴体的轴线公转。由于螺栓头与偏心轴体的 凹槽配合的缘故,偏心螺栓转动带动偏心轴体自转,从而改变了尾轮摆杆与尾轮轴体的夹角即改变了尾轮盘的偏角如nts福建农林大学金山学院本科毕业设计说明书 - 12 - 图 5.1-b所示 。当调到所需的角度后,必须锁紧偏心螺栓,固定螺栓尾轮盘才能工作。 a b图 5.1-b 5.2 各力对 11XO 轴的转矩 ( 1) 尾轮盘的偏角为最小时(即偏角为 0)此时尾轮轴体跟尾轮摆杆垂直,而尾轮盘中心、固定螺栓、偏心销在同一直线上。如图 4-3可知:轴 OX跟 O1X1轴平行 力矩 Mx对 O1X1轴的转矩大小为 Mx1=450Nm 力矩 My对轴的转矩为零 力 Fz对 O1X1轴的转矩大小为 Fz1=Fzdmax1 nts福建农林大学金山学院本科毕业设计说明书 - 13 - 1M= Mx1+Fz1dmax1 =450+(-1000)*0.152 =298Nm ( 2) 当尾轮盘的偏角为最小时(即偏角为 12.1)尾轮盘中心与固定螺栓的连线跟固定螺栓与偏心销的连线的夹角到达最大的状态 为 12.1可知道: 力矩 Mx对 O1X1轴的转矩大小 Mx2=450Cos12.1 力矩 My对 O1X1轴的转矩大小 My2=5sin12.1 力 Fz对 O1X1轴的转矩大小为 Fz2=Fzdmax2 1M = Mx2+ My2 + Fzdmax2 =450cos12.1 +5sin12.1 +(-1000)*0.1486 =292.4Nm ( 3) 由以上分析可以知道,偏角的角度变为 ,力 Fy、力 Fx与力矩 Mz 对 O1X1轴的转矩都为零不变,而力矩 Mx对 O1X1轴的转矩大小 Mx =MxCos ,力矩 My对 O1X1轴的转矩大小 My =Mysin ,力 Fz对 O1X1轴的转矩 Fz2大小也还是 Fzdmax,而 dmax=( OG+GH)* Cos 。其中 OG, GH为定值。 此时, 1M= Mx + My + Fzdmax = MxCos + Mysin +Fz( OG+GH) * Cos = 450Cos + 5sin -152* Cos =298 Cos + 5sin 5* sin 298 Cos ,估 5* sin 忽略不记 1M=298 Cos 偏角 的调整范围: -12.1 12.1 当 =0时, 1M最大为 298 5.2.1 销对 11XO 轴转矩的计算: 2M=P*R 其中:法兰盘到销的距离 -R=50mm=0.05m 销受到的剪切力为 P nts福建农林大学金山学院本科毕业设计说明书 - 14 - 5.2.2 销受到的剪应力的计算 M =1M+2M=0 尾轮盘的偏角为最小时(即偏角为 0),销受的的剪切力最大,此时是最危险的状态 。 M =1M+2M=0 M =PR+298=0 P=05.0298=5960N =AP=2P =2004.0*14.35960 =118.6MPa 其中: A为销的横截面积; 查紧固件连接设计手册表 4-2:一般机械用销连接的许用剪切应力和许用挤压应力或压强 可得圆柱销的剪应力 =120MPa max=118.6MPa =120MPa 预先选用的圆柱销符合要求。 nts福建农林大学金山学院本科毕业设计说明书 - 15 - 第六章 尾轮轴体的设计 6.1 轴体的结构设计 尾轮轴体是连接尾轮轮盘与摆杠的零件。尾轮轴体一端是与轮盘连接的,是阶梯圆柱轴体,然后通过轴体和轴承座的装配来实现轴体与轮盘的连接,并在末端开一个螺钉孔,用来轴承座外壳的装配;而另外一端是与尾轮摆杠相连接的。为了符合连接的要求,该段设计成长方体,并在这段长方体上距长方体与圆柱体连接处的 16.25mm 和 29mm的位置分别钻两个 M17 的螺栓孔 ,这两个螺栓孔是用于偏心装置固定螺栓的装配;在距连接处 37.25mm 与 70.75mm 这个范围内开一长度为 33.5mm 的凹槽,该段凹槽的设计是为了偏心装置上偏心螺栓的装配。尾轮轴体结构示意图如图 6.1 所示。 图 6.1 尾轮轴体 6.2 轴体的装配 轴体的一端要与轴承座进行配合连接,与轴承座配合时,先配合圆锥滚子轴承,然后再配合油封、大垫圈,最后在末端的螺柱上用两个螺母进行锁紧,并用外盖封住。长方体端则与摆杠相配合,用固定螺栓把摆杠与轴体上的螺栓孔进行固定锁紧,用偏心螺栓把偏心轴体和尾轮轴体配合、固定锁紧。具 体的装配示意图如图 6.2 和图 6.3 所示。 图 6.2 轴体装配图 a nts福建农林大学金山学院本科毕业设计说明书 - 16 - 图 6.3 轴体装配图 b nts福建农林大学金山学院本科毕业设计说明书 - 17 - 第七章 尾轮装置的总装配 7.1 尾轮装置的零件 连接架、摆杠、导杠、弹簧、弹簧座、偏心轴体、尾轮轴体、轴承座、轴承盖、导杠销、摆杠销以及各种型号螺栓螺母和与轴相配合的轴承等。 7.2 尾轮装置的组装 尾轮装置的组装从连接架开始,连接架是与驱动圆盘犁机组想连接的一个连接件。连接架的下销孔与摆杠销孔相配合,并用摆杠销穿插固定;连接架的上销孔则与导杠的销孔相配 合,并用导杠销穿插固定。在导杠上装配弹簧座,并用螺母进行限制固定,然后把弹簧装配在弹簧座上,接着导杠末端通过摆杠的导杠孔,并用两个螺母锁紧固定,完成尾轮上下自动调节装置的装配。摆杠进行改装后,分为两节,断面连接是通过两个法兰盘进行连接,把凹凸法兰盘相结合,根据倾角设置对应的销孔,用两个销进行锁定,再用四个螺栓锁紧固定,使两节摆杠紧密结合在一块,完成摆杠的装配。摆杠的头部位置是一个圆形槽,该槽用于和偏心轴体相配合,偏心螺栓穿插偏心轴体,偏心轴体装配在圆形槽内,摆杠头部的螺栓孔对应尾轮轴体上的螺栓孔,并用固定螺 栓和相应的螺母锁紧。根据偏角拧动偏心螺栓,穿插尾轮轴体上的凹槽,并用螺母锁紧,完成尾轮偏心装置的装配。尾轮轴体与轴承座配合,在两者之间装配尾轮轮盘。在轴承座中装配所需的滚子轴承、油封和垫圈,再锁紧固定,最后用轴承盖把轴承座封闭,完成尾轮轮盘的装配。具体的装配图请见附录。 nts福建农林大学金山学院本科毕业设计说明书 - 18 - 结束语 本次设计的课题是驱动圆盘犁尾轮装置设计,首先针对以往的驱动圆盘犁进行分析,发现尾轮装置对驱动圆盘犁的工作起着很重要的作用,但是,以往的驱动圆盘犁因为尾轮的自身缺点所限,所以不能完全适应不同的土壤环 境,所以现进行改装设计,为使驱动圆盘犁能够在不同的土壤环境下更加平稳地工作,把尾轮装置改装成左右二级可调、倾角可调、偏角可调以及上下位置自动调节的装置。把摆杠装置切断,然后利用法兰盘来实现倾角的可调;利用偏心轴体与尾轮轴体的配合来实现偏角的可调,尾轮上下位置可调装置是利用弹簧的弹性进行缓冲作用。进而改善尾轮对整个驱动圆盘犁工作所起的作用。 这也许是大学的最后一次作业了,感觉还是挺不错的,虽然会累,但是乐在其中,感觉大学四年所学的东西都能得到应用,算是对整个大学学习的一次总结。在设计的过程中,难免会遇到一些难 题,发现有些东西是自己在课堂上所没涉及到的,这说明了对于设计我的知识还是有所欠缺,幸亏指导老师的及时帮助,为了解决了这些难题,我从中也学到了很多,例如零件的设计、零件的制图以及总装配图的绘制等其中所存在的一些关键的东西。这也使我对机械设计这方面产生了更加浓厚的兴趣,让我下定决心一定要学习更多这方面的知识和不断地提高动手能力以及空间想象能力,为以后从事机械设计这行业打下坚实的基础。感谢老师和同学的帮助,让我顺利地完成了此次的毕业设计。 nts福建农林大学金山学院本科毕业设计说明书 - 19 - 参考文献 1 朱亨 银 , 张性 雄 , 方 文熙 . 左翻 驱动圆 盘 犁受 力合 理性 分析 J,农 业机 械学报 ,2004,35(5):225-228 2朱亨银,王学銮,方文熙,等 . 影响驱动圆盘犁平衡与入土若干因素的探讨 J,福建农林大学学报(自然科学版), 2005, 34(3):397-401. 3史智兴 . 精播机排种性能检测系统及关键技术研究 . 中国农业大学 2002年博士论文 . 4张 玉,刘 平主编 . 几何量公差与测量技术 .沈阳:东北大学出版社 1999 5机械零件课程设计,郭奇亮等主编,贵州人民出版社, 1982.1 6机械 设计手册 /上册,机械设计手册联合编写组编,化学工业出版社, 1979 7机械零件设计手册 (第二版 )/中册,东北工学院机械零件设计手册编写组编,
