切刀下置式莲子剥壳机暴客剥壳及分离装置设计【优秀含7张CAD图纸+农业用机械全套课程毕业设计】

切刀下置式莲子剥壳机——暴客剥壳及分离装置设计

切刀下置式莲子剥壳机暴客剥壳及分离装置设计【优秀含7张CAD图纸+农业用机械全套课程毕业设计】

【带任务书+开题报告】【20页@正文8600字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】

任务书、.doc

开题报告.doc

毕业设计.doc

莲子剥壳机说明书.doc

3维简图.dwg

60皮带轮.dwg

CAXA制图

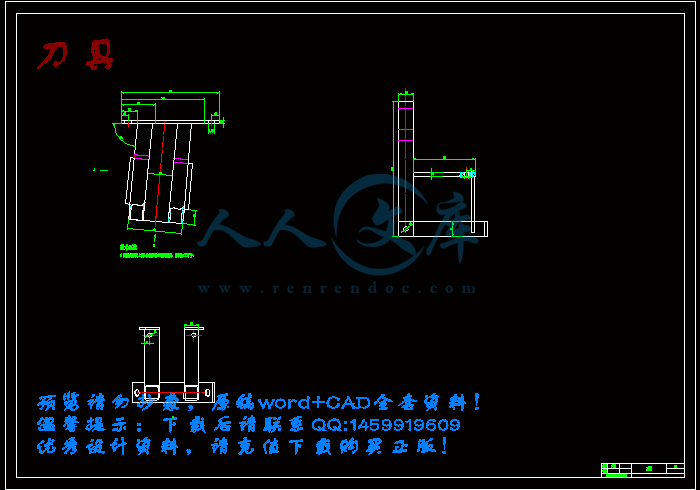

刀具.dwg

总装配图.dwg

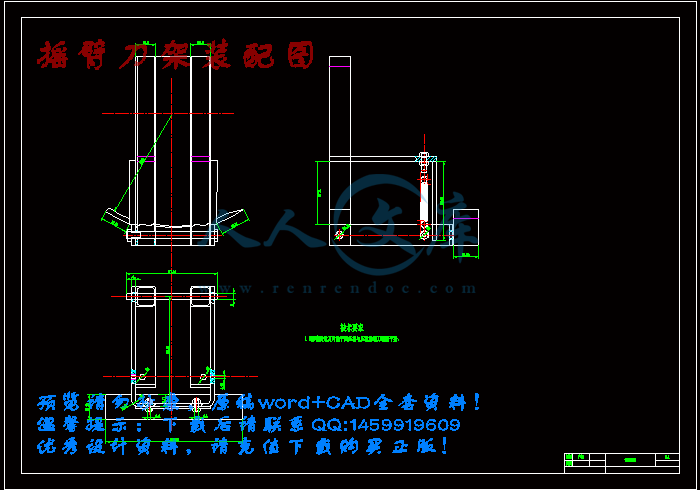

摇臂刀架装配图.dwg

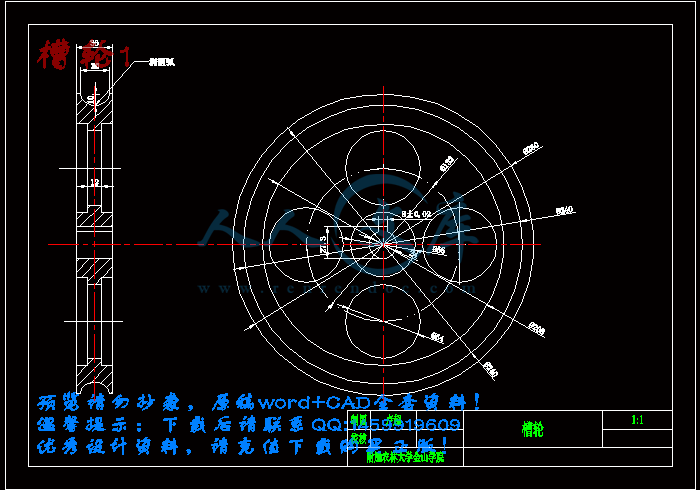

槽轮1.dwg

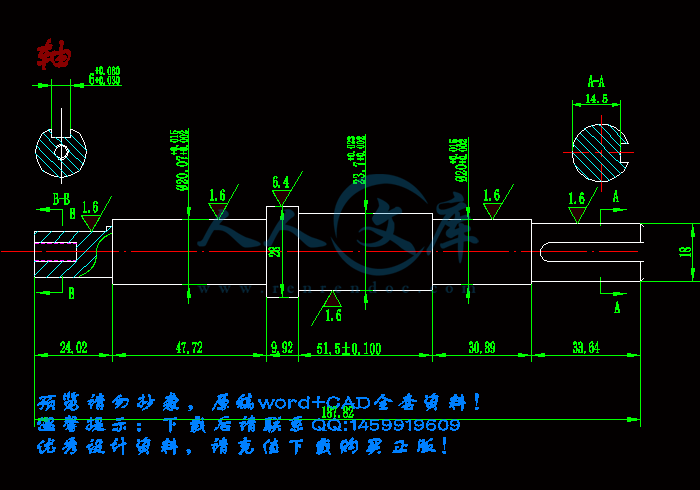

轴.dwg

轴承.dwg

任务书

课题名称切刀下置式莲子剥壳机——暴客剥壳及分离装置设计

毕业设计

基本要求、重点需要

研究的问题基本要求：了解现有莲子剥壳基本原理和鲜莲子物理性质，了解社会需求研究现状，明确莲子剥壳机存在的问题，运用机械原理知识，确定设计方案并完成设计。要求工作原理正确，能实现对新鲜莲子剥壳加工。

设计内容：（1）方案的评价与选择

（2）完成总装图（可运用CAXA电子图板或AutoCAD绘图）。

（3）绘制零件图。

        （4）毕业论文的撰写。

关键问题：1.剥壳装置不能损伤莲子

         2.分离装置实现壳与仁分流导出。

摘  要

随着中国经济迅猛发展，莲子低下的生产力远远不能满足市场的需求，莲子进入市场需要经过剥壳、去衣、去芯和干燥等一系列加工过程，其中莲子的剥壳是加工难度和强度最大的一道工序，目前人们采用最多的是手工剥壳，手工剥壳是用弧形刀片先对莲壳割一圈，然后用手将割后的莲子壳仁分离，手工去壳不但容易割伤手，而且还不卫生、容易损伤莲仁、效率低，严重制约了莲子的广泛种植。该设计通过创新设计在剥壳工艺上解决剥壳率低、破碎率高，在设备性能上解决可靠性低、工作稳定性差等问题，形成成熟定型的剥壳机产品，以满足莲子剥壳的实用性要求。莲子剥壳机的问世，是莲子生产加工领域的一项重要发明。它是莲子的产量大大增加，并且很大程度上降低了农民的劳动强度，还可以将拨好的莲子加工成各种莲子产品，同时莲子壳也可以加工饲料等用处。

本设计采用刀具切割来到壳仁分离的目的，剥壳方式为滚动切割式莲子剥壳机，莲子沿导料槽进入切割装置，槽轮带动莲子沿莲子赤道逆时针转动切割，刀具在莲子赤道上切出一条闭合的轨迹，从而达到壳仁分离效果，性能相对稳定，切割顺畅，较少出现堵塞现象，剥壳率较高，损坏率低，在设计上有所创新。

关键词：莲子；剥壳机；设计

Abstract

With China's rapid economic development, low productivity lotus seeds can not meet the market demand, lotus seeds enter the market to go through sheller, to clothing, to a series of core and drying processes, including lotus seed sheller is processing difficulty and intensity the largest one process, now people use most is hand-peeled, hand peeled with curved blade to cut a circle of lotus shell, then hand cut lotus seeds shell kernels after separation, hand peeled not only easy to cut hand, and does not care, easy to damage the lotus kernels, inefficient, severely restricted the widespread planting lotus. The design on the rind through innovative design process solutions shelling low broken rate on equipment performance to solve the low reliability, poor job stability, the formation of mature stereotypes Sheller products to meet the lotus seed sheller utility requirement. The advent of lotus seed sheller is an important invention lotus seeds production and processing sector. It is the lotus seed production has increased significantly, and greatly reduces the labor intensity of farmers, can also be processed into a variety of dial good lotus seeds lotus seed products, while lotus seed shell can also be processed feed and other uses.

The design uses a cutting tool purpose shell Jen came separation, peel way scroll Cutting lotus seed sheller, lotus seeds into the cutting device along the guide trough, groove wheel drive lotus seeds counterclockwise rotation of the cutter along the equator lotus seeds, lotus seeds and tools in the equatorial cut out on a closed track, so as to achieve shell kernel separation, performance is relatively stable, smooth cut, less clogging phenomenon, a high peel rate, damage rate, to be innovative in design.

Keywords: lotus; Sheller; design

目    录

摘  要I

AbstractII

第一章 绪论- 1 -

1.1莲子剥壳传统工艺方法- 2 -

1.2莲子剥壳机械加工方法及现状- 2 -

1.2.4冲击式莲子剥壳机- 3 -

1.2.5切割式莲子剥壳机- 3 -

1.3设计任务及要求- 4 -

第二章莲子剥壳机总体设计- 5 -

2.1莲子几何特征及其力学特性- 5 -

2.2 剥壳机的基本结构设计- 5 -

2.3剥壳机的工作原理- 6 -

第三章 莲子剥壳机切割部分工件设计- 7 -

3.1槽轮的结构设计- 7 -

3.2传动轴的设计- 8 -

3.3轴承选取- 9 -

3.4切割组件的结构设计- 10 -

3.5切割刀片的选取设计- 10 -

3.6刀架设计- 11 -

3.6.1支撑臂- 11 -

3.6.2 U型臂- 12 -

3.7皮带轮的选择- 13 -

第四章设计总结- 14 -

4.1结论综述- 14 -

4.2存在的不足- 14 -

4.3莲子剥壳机的技术发展趋势- 15 -

参考文献- 16 -

致谢- 17 -

第一章 绪论

1.1莲子剥壳传统工艺方法

莲子按加工方法可分为硬壳莲加工成肉莲和鲜莲加工成通心白莲两种。

(1)硬壳莲手工加工方法：①用一把镰刀和一个直径20-25cm高30-40cm的木墩，手捏壳莲的一端，用镰刀在2/5处割2-3刀一撇，掉头仍在2/5出用同样的方法割一刀，最后将剩下壳环带，割一刀一撇，即完成一颗壳莲的加工。一个熟练的劳动者，从早到晚可砍壳莲5Kg。这种加工方法原在湖北、湖南省普遍应用。②用三把小尖刀装在一个圆钢管内，刃口形成锥体空间，在壳莲两端，用小刀片先挤切，后扭剥脱壳，这种加工方法在湖南和湖北省荆州地区多用。③广东省中山县为港商加工泰国硬壳莲是将壳莲的一端放在一个特制的螺母上，用一个皮带冲子一敲，挤切剥壳。④上海市外贸在江苏一个加工站是用一把特制剪刀，剪切剥壳。

(2)通心白莲手工加工方法：将鲜莲外壳用小刀切开剥壳，用手搓去表内皮，再用φ1.5mm钢针通心，当天晒干，遇阴天用木炭烘干,即成通心白莲。

1.2莲子剥壳机械加工方法及现状

我国研究莲子剥壳机从20世纪60年代就已经开始，湖南省农机所率先于1981年开始对莲子剥壳机进行了试验研究，并于1983年6月鉴定且小批生产了6BR-1型莲子剥壳机。与些同时，一些院校和科研单位也开始理论研究、实施试验、编写教程。直到20世纪80年代，莲子剥壳机在我国还处于孕育期。从20世纪90年代开始，许多单位研制了多种莲子剥壳机，型号达10多种，申报的有关专利有51项。按照剥壳机的剥壳原理，归纳起来主要有以下几种形式。

1.2.1挤压式莲子剥壳机

挤压式莲子剥壳机最早的模型为双辊式莲子剥壳设备。设备中一辊为带有橡胶层的旋转圆柱体，另一与之相对转动的辊上带有三角形刀刃的多个盘形圆片组成。使莲子通过两辊的中缝时，切开莲壳。然而几经实验，莲子仅被刀刃划破了

部分外壳。由于在两辊之间的加工区较短，莲子不可能在其中滚上一两圈，因而使莲壳的切破率大大降低。

浙江大学的郑传祥教授，对于前人提出的挤压式莲子剥壳机原理进行了进一步的改进，从而在此基础上设计了一种更能适应生产实际的高效莲子剥壳机。完善了挤压式的双辊技术。利用高速刀具对莲子外壳进行切割、挤压使其脱壳，同时增加了脱壳切割的刀具数量，使其更适合机械化生产。该机型可以将莲子按照其颗粒大小分类后进行脱壳，使莲子生产实现在机械化的道路上向前迈进了一大步。

参考文献

［1］鲁运江．莲子的营养价值与食疗保健［J］．蔬菜，2001(6) :37－39．

［2］倪学明，吴彦红．中国莲［M］．北京: 科学出版社，1987．

［3］濮良贵，纪名刚.机械设计 [M].高等教育出版社，2006，5.

［4］郑传祥．莲子脱壳机设计与试验［J］．农业机械学报，2003，34(5) :106－108.

[5] 王旺平，杜先锋，周均生.BK25型莲子剥壳机的研制[J].食品与机械，2009，25(2):103-105.

[6] 郑宝东,郑金鬼,曾绍校.我国主要莲子品种营养成分的分析［J］．营养学报，2003，25(2)：153-156．

[7] 高洪庆．莲籽系列食品加工技术［J］．西部粮油科技，1997，22(3)：28-29．

[8] 何铭新，钱可强，徐祖茂.机械制图 [M].高等教育出版社，2010,7.

[9] 陆剑中，孙家宁.金属切割原理与刀具 [M].机械工业出版社，2011,4.

[10]黄兴元，熊伟明，京玉海等，滚切式莲子剥壳机及其试验研究[J].福建农林大学学报（自然科学版），2009

[11]贺书红，莲子剥壳机[P] 中国发明专利：CN200520050308.3,2006.04.05

[12]洪伟.6JD--400型 莲子脱壳机研制[J] .岳阳大学学报，1991，（02）：12-15

[13]马秋成，唐云等 气动莲子剥壳机 中国发明专利 ：CN201210323462.8，2012.,9.01

[14]刘木华，吴彦红，夏忠义.莲子物理机械特性试验研究[J] 江西农业大学学报.1999,21（3）：425-428

[15]周祖锷.农业物料学[M] .北京：农业出版社.1994

[16]宋荣.莲子剥壳去膜一体机的设计[J].机械研究与应用，2012，（06）：119-121

[17]邹晓丹.莲子剥壳机研究现状[J] .机电技术，2013,（01）：158-160

[18]郑宝东，郑金贵等，我国主要莲子品种营养成分的分析[J] .营养学报，2003，（02）：153-156

[19]李卓瓦，莲子的营养价值及其加工利用[J].农产品 加工（学刊），2008，（060:42-43
