电火花切割机床X-Y工作台系统的设计【7张CAD图纸+毕业论文】【原创资料】

资源目录

电火花切割机床X-Y工作台系统的设计【全套CAD图纸+毕业论文】【原创资料】.rar

【最终】YC470-电火花切割机床X-Y工作台系统的设计

电火花切割机床X-Y工作台系统的设计.doc---(点击预览)

图纸-CAD

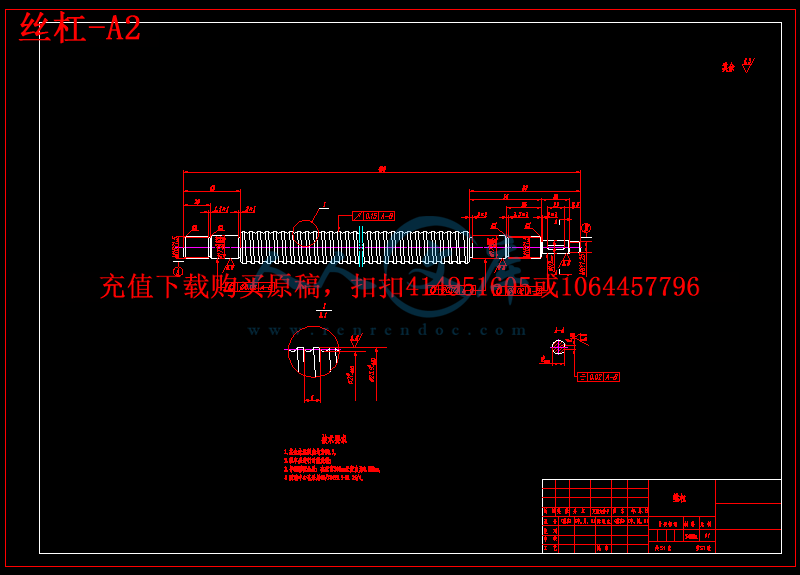

丝杠-A2.dwg

小齿轮-A4.dwg

滚动直线导轨副-A2.dwg

滚珠丝杠副-A1.dwg

电火花线切割X-Y工作台传动系统装配图-A0.dwg

轴-A3.dwg

轴承座-A2.dwg

压缩包内文档预览：(预览前10页/共37页)

编号：461940 类型：共享资源大小：6.87MB 格式：RAR 上传时间：2015-07-28 上传人：好资料QQ****51605 IP属地：江苏

100
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 电火花切割机床工作台系统设计全套 cad 图纸毕业论文原创资料

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要II

AbstractIII

第一章绪论1

1.1选题目的和意义1

1.2研究现况1

1.3电火花加工的原理及应用范围2

第二章总体方案设计3

2.1设计参数选定3

2.2方案设计3

2.2.1系统总体方案3

2.2.2结构结构方案4

第三章 X向结构及传动设计5

3.1 X向滚珠丝杆副的选择5

3.1.1导程确定5

3.1.2确定丝杆的等效转速6

3.1.3确定丝杆的等效负载6

3.1.4确定丝杆所受的最大动载荷6

3.1.5精度的选择7

3.1.6选择滚珠丝杆型号7

3.2校核计算7

3.2.1 临界压缩负荷验证8

3.2.2临界转速验证8

3.2.3丝杆拉压振动与扭转振动的固有频率9

3.3步进电机的选择9

3.3.1电机轴的转动惯量9

3.3.2电机扭矩计算10

3.3齿轮传动机构设计11

3.3.1传动比的确定11

3.3.2齿轮结构主要参数的确定11

3.4X轴轴承选择12

3.5消隙与预紧12

3.5.1消隙方法12

3.5.2预紧14

第四章 Y向结构及传动设计15

4.1Y向滚珠丝杠副的选择15

4.1.1选型15

4.1.2强度计算15

4.1.3传动效率计算17

4.2轴滚动导轨副的选择17

4.2.1静安全系数计算17

4.2.2根据额定静载荷初选导轨18

4.2.3导轨校核计算19

4.3步进电机的选择19

4.3.1惯性负载的计算19

4.3.2启动力矩的计算20

4.3.3最高工作频率21

4.4Y轴轴承选择21

第五章控制系统设计23

5.1 确定机床控制系统方案23

5.2 主要硬件配置23

5.2.1主要芯片选择23

5.2.2 主要管脚功能23

5.2.3 EPROM的选用24

5.2.4 RAM的选用24

5.2.5 89C51存储器及I/O的扩展25

5.3 总体程序控制26

5.3.1流程图26

5.3.2主程序26

5.4步进电机接口电路及驱动27

总结30

参考文献31

致谢32

摘要

电火花切割机床X-Y工作台系统作为一种精密制造技术，在模具行业和航空航天制造业中得到了广泛的应用，我国模具行业的迅速崛起和航空航天制造业的飞速发展，推动了电火花切割机床X-Y工作台系统的进步，开发具有自主知识产权的电火花切割机床X-Y工作台系统目前已成为国内电加工业的共识。

本次设计的电火花切割机床X-Y工作台系统主要由步进电机、传动齿轮、滚珠丝杠副、直线滚动导轨副、轴承、平台等组成。本文首先，通过对电火花切割机床X-Y工作台结构及原理进行分析，在此分析基础上提出了总体方案；接着，对主要技术参数进行了计算选择；然后，对各主要零部件进行了设计与校核；最后，通过AutoCAD制图软件绘制了电火花切割机床X-Y工作台装配图及主要零部件图。

通过本次设计，巩固了大学所学专业知识，如：机械原理、机械设计、材料力学、公差与互换性理论、机械制图等；掌握了普通机械产品的设计方法并能够熟练使用AutoCAD制图软件，对今后的工作于生活具有极大意义。

关键词：电火花切割，X-Y工作台，滚珠丝杠，直线滚动导轨

Abstract

EDM cutting machine XY table system as a sophisticated manufacturing technology in the mold industry and aerospace manufacturing has been widely applied, the rapid rise and rapid development of the aerospace manufacturing industry China's mold industry, and promote the EDM cutting Machine XY table system progress and development with independent intellectual property rights of EDM cutting machine XY table system has become the consensus of the domestic electrical industry.

The design of the cutting EDM machine XY table system mainly Rolling Guide stepping motor, gear, ball screw, linear bearings, platforms and other components. Firstly, by EDM cutting machine XY table structure and principle are analyzed, based on the analysis presented in this overall program; then, the main technical parameters were calculated selection; then, for all major components were designed and check; and finally, drawn by AutoCAD drawing software EDM cutting machine XY stage assembly drawing and major components Fig.

Through this design, the consolidation of the university is the professional knowledge, such as: mechanical principles, mechanical design, mechanics of materials, tolerances and interchangeability theory, mechanical drawing and the like; mastered the design of general machinery products and be able to skillfully use AutoCAD mapping software on the future work of great significance in life.

Keywords: EDM cutting, XY Table, Ball screws, Linear motion guide

第一章绪论

1.1选题目的和意义

数控X-Y工作台是实现高精密加工的核心部件，其传动部件的加工精度及定位精度直接影响传动系统的传动精度及定位精度，从而也间接影响了产品的加工精度。在X-Y工作台传动部件的设计中将采用滚珠直线导轨和滚珠丝杠螺母副做支撑及传动，从而大大提高X,Y向传动精度，以致达到小于等于0.015 的加工精度及Ra2.5μ的表面粗糙度等技术要求。

通过本设计，培养学生对所学机械专业知识的综合运用，对机械结构的设计、参数设计和绘制计算机图纸的能力，检验所学习专业知识的综合利用能力，为今后工作打好基础。









内容简介：: 毕业设计（论文）题目：电火花切割机床 X-Y 工作台系统的设计姓名：分院：机电工程学院专业：机械设计制造及其自动化学号：指导教师：二 0 年月日 nts I 目录摘要 . III Abstract . IV 第一章绪论 . 1 1.1 选题目的和意义 . 1 1.2 研究现况 . 1 1.3 电火花加工的原理及应用范围 . 2 第二章总体方案设计 . 3 2.1 设计参数选定 . 3 2.2 方案设计 . 3 2.2.1 系统总体方案 . 3 2.2.2 结构结构方案 . 4 第三章 X 向结构及传动设计 . 5 3.1 X 向滚珠丝杆副的选择 . 5 3.1.1 导程确定 . 5 3.1.2 确定丝杆的等效转速 . 6 3.1.3 确定丝杆的等效负载 . 6 3.1.4 确定丝杆所受的最大动载荷 . 6 3.1.5 精度的选择 . 7 3.1.6 选择滚珠丝杆型号 . 7 3.2 校核计算 . 7 3.2.1 临界压缩负荷验证 . 8 3.2.2 临界转速验证 . 8 3.2.3 丝杆拉压振动与扭转振动的固有频率 . 9 3.3 步进电机的选择 . 9 3.3.1 电机轴的转动惯量 . 9 3.3.2 电机扭矩计算 . 10 3.3 齿轮传动机构设计 . 11 3.3.1 传动比的确定 . 11 3.3.2 齿轮结构主要参数的确定 . 11 3.4X 轴轴承选择 . 12 3.5 消隙与预紧 . 12 3.5.1 消隙方法 . 12 3.5.2 预紧 . 14 第四章 Y 向结构及传动设计 . 15 nts II 4.1Y 向滚珠丝杠副的选择 . 15 4.1.1 选型 . 15 4.1.2 强度计算 . 15 4.1.3 传动效率计算 . 17 4.2 轴滚动导轨副的选择 . 17 4.2.1 静安全系数计算 . 17 4.2.2 根据额定静载荷初选导轨 . 18 4.2.3 导轨校核计算 . 19 4.3 步进电机的选择 . 19 4.3.1 惯性负载的计算 . 19 4.3.2 启动力矩的计算 . 20 4.3.3 最高工作频率 . 21 4.4Y 轴轴承选择 . 21 第五章控制系统设计 . 23 5.1 确定机床控制系统方案 . 23 5.2 主要硬件配置 . 23 5.2.1 主要芯片选择 . 23 5.2.2 主要管脚功能 . 23 5.2.3 EPROM 的选用 . 24 5.2.4 RAM 的选用 . 24 5.2.5 89C51 存储器及 I/O 的扩展 . 25 5.3 总体程序控制 . 26 5.3.1 流程图 . 26 5.3.2 主程序 . 26 5.4 步进电机接口电路及驱动 . 27 总结 . 30 参考文献 . 31 致谢 . 32 nts III 摘要电火花切割机床 X-Y 工作台系统作为一种精密制造技术，在模具行业和航空航天制造业中得到了广泛的应用，我国模具行业的迅速崛起和航空航天制造业的飞速发展，推动了电火花切割机床 X-Y 工作台系统的进步，开发具有自主知识产权的电火花切割机床X-Y 工作台系统目前已成为国内电加工业的共识。本次设计的电火花切割机床 X-Y 工作台系统主要由步进电机、传动齿轮、滚珠丝杠副、直线滚动导轨副、轴承、平台等组成。本文首先，通过对电火花切割机床 X-Y 工作台结构及原理进行分析，在此分析基础上提出了总体方案；接着，对主要技术参数进行了计算选择；然后，对各主要零部件进行了设计与校核；最后，通过 AutoCAD 制图软件绘制了电火花切割机床 X-Y 工作台装配图及主要零部件图。通过本次设计，巩固了大学所学专业知识，如：机械原理、机械设计、材料力学、公差与互换性理论、机械制图等；掌握了普通机械产品的设计方法并能够熟练使用AutoCAD 制图软件，对今后的工作于生活具有极大意义。关键词：电火花切割， X-Y 工作台，滚珠丝杠，直线滚动导轨 nts IV Abstract EDM cutting machine XY table system as a sophisticated manufacturing technology in the mold industry and aerospace manufacturing has been widely applied, the rapid rise and rapid development of the aerospace manufacturing industry Chinas mold industry, and promote the EDM cutting Machine XY table system progress and development with independent intellectual property rights of EDM cutting machine XY table system has become the consensus of the domestic electrical industry. The design of the cutting EDM machine XY table system mainly Rolling Guide stepping motor, gear, ball screw, linear bearings, platforms and other components. Firstly, by EDM cutting machine XY table structure and principle are analyzed, based on the analysis presented in this overall program; then, the main technical parameters were calculated selection; then, for all major components were designed and check; and finally, drawn by AutoCAD drawing software EDM cutting machine XY stage assembly drawing and major components Fig. Through this design, the consolidation of the university is the professional knowledge, such as: mechanical principles, mechanical design, mechanics of materials, tolerances and interchangeability theory, mechanical drawing and the like; mastered the design of general machinery products and be able to skillfully use AutoCAD mapping software on the future work of great significance in life. Keywords: EDM cutting, XY Table, Ball screws, Linear motion guide nts 1 第一章绪论 1.1 选题目的和意义数控 X-Y 工作台是实现高精密加工的核心部件，其传动部件的加工精度及定位精度直接影响传动系统的传动精度及定位精度，从而也间接影响了产品的加工精度。在 X-Y工作台传动部件的设计中将采用滚珠直线导轨和滚珠丝杠螺母副做支撑及传动，从而大大提高 X,Y 向传动精度，以致达到小于等于 0.015 的加工精度及 Ra2.5 的表面粗糙度等技术要求。通过本设计，培养学生对所学机械专业知识的综合运用，对机械结构的设计、参数设计和绘制计算机图纸的能力，检验所学习专业知识的综合利用能力，为今后工作打好基础。 1.2 研究现况电火花切割机床 X-Y 工作台系统作为一种精密制造技术，在模具行业和航空航天制造业中得到了广泛的应用，我国模具行业的迅速崛起和航空航天制造业的飞速发展，推动了电火花切割机床 X-Y 工作台系统的进步，开发具有自主知识产权的电火花切割机床X-Y 工作台系统目前已成为国内电加工业的共识。根据对电极丝运动轨迹的控制形式不同，电火花线切割机床又可分为三种：一种是形模仿形控制，其在进行线切割加工前，预先制造出与工件形状相同的形模，加工时把工件毛坯和形模同时装夹在机床工作台上，在切割过程中电极丝紧紧地贴着形模边缘作轨迹移动，从而切割出与形模形状和精度相同的工件来；另一种是光电跟踪控制，其在进行线切割加工前，先根据零件图样按一定放大比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光电头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件相对电极丝做相似形的运动，从而切割出与图样形状相同的工件来；再一种是数字程序控制，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外 95以上的电火花线切割机床都已采用数控化。国内外电火花线切割加工机床的主要区别是：（ 1）电极丝我国采用钨钼合金丝 ,国外采用黄铜丝；（ 2）我国采用皂化工作液 ,国外采用去离子水；（ 3）我国的走丝速度为 11 左右，国外为 3 5 ；（ 4）我们的电极丝是重复利用的直到断丝为至，国外是走过后不再重用； 5.我们加工出的产品精度不如国外高。 nts 2 1.3 电火花加工的原理及应用范围（ 1）加工原理电火花加工的原理是基于工具和工件（正、负电极）之间脉冲性火花放电时的电腐蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。电腐蚀现象早在 20 世纪初就被人们发现，例如在插头或电器开关触点开、闭时，往往产生火花而把接触表面烧毛，腐蚀成粗糙不平的凹坑而逐渐损坏。长期以来，电腐蚀一直被人们认为是一种有害的现象，人们不断地研究电腐蚀的原因并设法减轻和避免电腐蚀的发生。但事物都是一分为二的，只要掌握规律，在一定条件下可以把坏事转成好事，把有害变为有用。 1940 年前后，前苏联科学院电工研究所拉扎连柯夫妇的研究结果表明，电火花腐蚀的主要原因是：电火花放电时火花通道中瞬时产生大量的热，达到很高的温度，足以使任何金属材料局部熔化、汽化而被蚀除掉，形成放电凹坑。这样，热门在研究抗电腐蚀办法的同时，开始研究利用电腐蚀现象对金属材料进行尺寸加工，终于在1943 年拉扎连柯夫妇研制出利用电容器反复充电放电原理的世界上第一台使用化的电火花加工装置。电火花成型机就是利用这一电腐蚀原理进行加工的。它还可以先进行工具电极的成型加工，再利用工具电极对其他金属导电材料的工件进行电火花仿行加工，使得工件与工具电极成相似型或相同，从而完成对各种各样的复杂模具和复杂零件的放行加工。（ 2）适用范围 a.适合与于难切削材料的加工。由于加工中材料的去除是靠放电时的电热作用实现的，材料的可加工性主要取决于材料的导电性及其热学特性，如熔点、沸点（气化点）、比热容、导热系数、电阻率等，而几乎与其力学性能（硬度、强度等）无关。这样可以突破传统切削加工对刀具的限制，可以实现用软的工具加工硬韧的工件，甚至可以加工像聚晶金刚石、立方氮化硼一类的超硬材料。目前电极材料多采用紫铜或石墨，因此工具电极较容易加工。 b.可以加工特殊及复杂形状的零件。由于加工中工具电极和工件不直接接触，没有机械加工的切削力，因此适宜加工低刚度工件及微细加工。由于可以简单地将工具电极的形状复制到工件上，因此特别适用于复杂表面形状工件的加工，如复杂型腔模具加工等。数控技术的采用使得用简单的电极加工复杂形状零件也成为可能。 c.易于实现加工过程自动化。由于是直接利用电能加工，而电能、电参数较机械量易于数字控制、适应控制、智能化控制和无人化操作等。 d.可以改进结构设计，改善结构的工艺性。例如可以将拼镶结构的硬质合金冲模，改为用电火花加工的整体结构，减少了加工工时和装配工时，延长了使用寿命。又如喷气发动机中的叶轮，采用电火花加工后可以拼镶、焊接结构改为整体叶轮，既大大提高了工作可靠度，又大大减少了体积和质量。 nts 3 第二章总体方案设计 2.1 设计参数选定本设计的 XY 工作台的参数定为：工作台行程：横向 320mm，纵向 450mm 工作台最大尺寸（长宽高）： 600500250mm 工作台最大承载重量： 120Kg 脉冲当量： 0.001mm/pluse 进给速度： 60mm/min 表面粗糙度： 0.8 1.6 设计寿命： 15 年 2.2 方案设计 2.2.1 系统总体方案参考数控电火花切割机床的有关技术资料，确定系统总体方案如下：采用 89C51 主控芯片对数据进行计算处理，由 I/O 接口输出控制信号给驱动器，来驱动步进电机，经齿轮机构减速后，带动滚珠丝杠转动，实现进给。其原理示意图 2-1。图 2-1 系统总体原理图控制器驱动器驱动器步进电机步进电机 X 向工作台 Y 向工作台 nts 4 2.2.2 结构结构方案根据上述选定的系统总体方案，本次单方向选用如下图 2-2 所示传动方案，因此XY 两个方向组合后得到如下图 2-3 所示电火花切割机床 XY 平台总体结构。图 2-2 单方向传动方案示意图方向传动机构方向传动机构电机步进电机步进电机微机控制图 2-3 电火花切割机床 XY 平台总体结构方案示意图 nts 5 第三章 X 向结构及传动设计 3.1 X 向滚珠丝杆副的选择滚珠丝杆副就是由丝杆、螺母和滚珠组成的一个机构。他的作用就是把旋转运动转和直线运动进行相互转换。丝杆和螺母之间用滚珠做滚动体，丝杠转动时带动滚珠滚动。设 X 向最大行程为 320mm,最快进给速度为 60mm/min,工作台大概质量为 100kg,移动部件大概质量为 50kg，工作台尺寸为 500mm300mm。表 3-1 滚珠丝杆副支承支承方式简图特点一端固定一端自由结构简单，丝杆的压杆的稳定性和临界转速都较低设计时尽量使丝杆受拉伸。这种安装方式的承载能力小，轴向刚度底，仅仅适用于短丝杆。一端固定一端游动需保证螺母与两端支承同轴，故结构较复杂，工艺较困难，丝杆的轴向刚度与两端相同，压杆稳定性和临界转速比同长度的较高，丝杆有膨胀余地，这种安装方式一般用在丝杆较长，转速较高的场合，在受力较大时还得增加角接触球轴承的数量，转速不高时多用更经济的推力球轴承代替角接触球轴承。两端固定只有轴承无间隙，丝杆的轴向刚度为一端固定的四倍。一般情况下，丝杆不会受压，不存在压杆稳定问题，固有频率比一端固定要高。可以预拉伸，预拉伸后可减少丝杆自重的下垂和热膨胀的问题，结构和工艺都比较困难，这种装置适用于对刚度和位移精度要求较高的场合。 3.1.1 导程确定电机与丝杆通过联轴器连接，故其传动比 i=1, 选择电机 Y 系列异步电动机的最高转速 cmk g fMrn .2.2m i n ,/1 5 0 0 m a xm a x 最大转矩，则丝杠的导程为 mmnVP H 77.5/ m a xm a x 取 Ph=6mm nts 6 3.1.2 确定丝杆的等效转速基本公式 min )/(/ rPVn h 最大进给速度是丝杆的转速 m a x m a x / 3 0 0 0 0 / 2 0 1 5 0 0 ( / m i n )hn V P r 最小进给速度是丝杆的转速 m i n m i n / 1 / 2 0 0 . 0 5 ( / m i n )hn V P r 丝杆的等效转速 m in )/)(/()( 212m i n1m a x rtttntnn m 式中取 21 2tt 故 m i n )/(03.1 0 0 0)/()( 212m i n1m a x rtttntnn m 3.1.3 确定丝杆的等效负载工作负载是指机床工作时，实际作用在滚珠丝杆上的轴向压力，他的数值用进给牵引力的实验公式计算。选定导轨为滑动导轨，取摩擦系数为 0.03， K 为颠覆力矩影响系数，一般取 1.11.5，本课题中取 1.3，则丝杆所受的力为 NGFGGGGGFFGfKFF Zx 2 1 5 52 2-)2 2(03.03.12 2-)2 2( 3y13323ym a x ）（）（）（0min F 其等效载荷按下式计算（式中取 21 tt ， 12 2n n ） Ntntn tnFtnFF m 1494)( 312211223m i n113m a x 3.1.4 确定丝杆所受的最大动载荷 316 mhkahtwm 1060 )nT(ffff fFC ar fw-负载性质系数，（查表：取 fw=1.2） ft-温度系数（查表：取 ft=1） fh-硬度系数（查表：取 fh =1） fa-精度系数（查表：取 fa =1） fk-可靠性系数（查表：取 fk =1） Fm-等效负载 nz-等效转速 Th -工作寿命，取丝杆的工作寿命为 15000h 由上式计算得 Car=17300N nts 7 表 3-1-1 各类机械预期工作时间 Lh 表 3-1-2 精度系数 fa 表 3-1-3 可靠性系数 fk 表 3-1-4 负载性质系数 fw 3.1.5 精度的选择滚珠丝杠副的精度对电气机床的定位精度会有影响，在滚珠丝杠精度参数中，导程误差对机床定位精度是最明显的。一般在初步设计时设定丝杠的任意 300mm 行程变动量 300V 应小于目标设定定位精度值的 1/3 1/2,在最后精度验算中确定。，选用滚珠丝杠的精度等级 X 轴为 1 3 级（ 1 级精度最高）， Z 轴为 2 5 级，考虑到本设计的定位精度要求及其经济性，选择 X 轴 Y 轴精度等级为 3 级， Z 轴为 4 级。 3.1.6 选择滚珠丝杆型号计算得出 Ca=Car=17.3KN, 则 Coa=(23)Fm=（ 34.651.9） KN 公称直径 Ph=6mm 则选择 FFZD 型内循环浮动返向器，双螺母垫片预紧滚珠丝杆副，丝杆的型号为FFZD50103。公称直径 d0=50mm 丝杆外径 d1=49.5mm 钢球直径 dw=7.144mm 丝杆底径d2=34.3mm 圈数 =3 圈 Ca=30KN Coa=66.3KN 刚度 kc=973N/m 3.2 校核计算 nts 8 滚珠丝杆副的拉压系统刚度影响系统的定位精度和轴向拉压震动固有频率，其扭转刚度影响扭转固有频率。承受轴向负荷的滚珠丝杆副的拉压系统刚度 KO 有丝杆本身的拉压刚度 KS，丝杆副内滚道的接触刚度 KC，轴承的接触刚度 Ka，螺母座的刚度 Kn，按不同支撑组合方式计算而定。 3.2.1 临界压缩负荷验证丝杆的支撑方式对丝杆的刚度影响很大，采用一端固定一端支撑的方式。临界压缩负荷按下列计算： NFKL EIfF cr m a x2021 1 式中 E-材料的弹性模量 E 钢 =2.1X1011（ N/m2） LO-最大受压长度（ m） K1-安全系数，取 K1=1.3 Fmax-最大轴向工作负荷（ N） f1-丝杆支撑方式系数： f1=15.1 I=丝杆最小截面惯性距（ m4） 442 )2.1_(6464 wo dddI 式中 do-是丝杆公称直径（ mm） dw-滚珠直径（ mm），丝杆螺纹不封闭长度 Lu=工作台最大行程 +螺母长度 +两端余量 Lu=300+148+20X2=488mm 支撑距离 LO 应该大于丝杆螺纹部分长度 Lu，选取 LO=620mm 代入上式计算得出 Fca=5.8X108N 可见 Fca Fmax，临界压缩负荷满足要求。 3.2.2 临界转速验证滚珠丝杠副高速运转时，需验算其是否会发生共振的最高转速 crn ，要求丝杠的最高转速： 22230 KPAEILfnCZcr式中： A-丝杆最小截面： A= 24-6-222 m10*9 . 210*3.34414.34 d2d -丝杠内径，单位 mm ； P-材料密度 p=7.85*103(Kg/m) cL-临界转速计算长度，单位为 mm ，本设计中该值为 nts 9 cL=148/2+300+(620-488)/2=440mm 2K -安全系数，可取 2K =0.8 fZ-丝杠支承系数，双推 -简支方式时取 18.9 经过计算，得出 crn = 6.3*104 min/r ，该值大于丝杠临界转速，所以满足要求。 3.2.3 丝杆拉压振动与扭转振动的固有频率丝杠系统的轴向拉压系统刚度 Ke 的计算公式 LAEKLAEKss /maxmin 式中 A丝杠最小横截面， 222 ()4A d m m；螺母座刚度 KH=1000N/m。当导轨运动到两极位置时，有最大和最小拉压刚度，其中， L 植分别为 750mm 和100mm。经计算得： m in/1/12/1/1 sCHe KKKK sradmW eB /k 式中 Ke 滚珠丝杠副的拉压系统刚度 (N/m)； KH螺母座的刚度 (N/m)； KH=1000 N/m Kc丝杠副内滚道的接触刚度 (N/m)； KS丝杠本身的拉压刚度 (N/m)； KB轴承的接触刚度 (N/m)。经计算得丝杠的扭转振动的固有频率远大于 1500r/min，能满足要求。 3.3 步进电机的选择步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。每输入一个脉冲电机转轴步进一个距角增量。电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲的频率。步进电机具有惯量低、定位精度高、无累计误差、控制简单等优点，所以广泛用于机电一体化产品中。选择步进电动机时首先要保证步进电机的输出功率大于负载所需的功率，再者还要考虑转动惯量、负载转矩和工作环境等因素。 3.3.1 电机轴的转动惯量 nts 10 a、回转运动件的转动惯量 328md42 LdJR 上式中： d直径 ,丝杆外径 d=49.5mm L长度 =2m P钢的密度 =7800 2kg/m 经计算得 2m0.002kg RJ b、 X 向直线运动件向丝杆折算的惯量 22 PMJ L 上式中： M质量 X 向直线运动件 M=280kg P丝杆螺距（ m） P=0.001m 经计算得 2-810*4.09 mkgJ L c、联轴器的转动惯量查表得 20004kg /.0 mJ W 因此 28- m0 . 0 0 2 8 k g0 0 0 4.010*09.40 0 2.0 WLR JJJJ3.3.2 电机扭矩计算 a、折算至电机轴上的最大加速力矩 atJnT602 m axm ax 上式中： min/1500m a x rn J=0.0028kg/m2 ta加速时间 SK3ta KS系统增量，取 15s-1,则 ta=0.2s 经计算得 mNT 2.2m ax b、折算至电机轴上的摩擦力矩 IPFT20f 上式中： F0导轨摩擦力， F0=Mf，而 f=摩擦系数为 0.02， F0=Mgf=32N nts 11 P丝杆螺距（ m） P=0.001m 传动效率， =0.90 I传动比， I=1 经计算得 mNT f 75.0 c、折算至电机轴上的由丝杆预紧引起的附加摩擦力矩 i2)-1( 2000 PPT 上式中 P0滚珠丝杆预加载荷 1500N 0滚珠丝杆未预紧时的传动效率为 0.9 经计算的 T0=0.05NM 则快速空载启动时所需的最大扭矩 mNTTTT f 82.20m a x 根据以上计算的扭矩及转动惯量，选择电机型号为 SIEMENS 的 IFT5066，其额定转矩为 6.7Nmg 。 3.3 齿轮传动机构设计 3.3.1 传动比的确定要实现脉冲当量 lm/STEP的设计要求，必须通过齿轮机构进行分度，其传动比为： / ( 3 6 0 )hpiP 式中： Ph 为滚珠丝杠导程为步距角 p为脉冲当量根据前面选定的几个参数，由式（ 5.4）得： i =0.364/3600.001 =4:1=Z2/Z1 根据结构要求 ,选用 Z1 为 30， Z2 为 120 3.3.2 齿轮结构主要参数的确定齿轮类型：选择直齿加工方便。模数选择：本工作台负载相当轻 ,参考同类型的机床后 ,选择 m 1 齿轮传动侧隙的消除。中心距的计算： A=m（ Z1+ Z2=1(30+120)/2=75mm 齿顶高为 1mm，齿根高为 125mm，齿宽为 20mm。 nts 12 齿轮材料及热处理：小齿轮 Z1 采用 40Cr，齿面高频淬火 ; 大齿轮 Z2 采用 45 号钢，调质处理。 3.4X 轴轴承选择滚珠丝杠选择安装方法：一端固定一端浮动。因此，选择一对角接触球轴承。机器类型为数控机床，预计寿命为 1200020000h，轴承的基本额定动载荷： 66010 hnLCP ()p r aP f X F Y F P 为载荷，=3；hL是预期寿命； pf为载荷系数； X,Y 为常数； 662 2 9 . 5 5 1 0 2 9 . 5 5 1 0 0 . 1 9 5 . 52 0 1 0 0 0te mmTPFNd d n t a n c o s 9 5 . 5 t a n 2 0 c o s 1 6 3 3 . 4r e t eF F N t a n s i n 9 5 . 5 t a n 2 0 s i n 1 6 9 . 5 8a e t eF F N 选择轴承： 71003 C=41.2KN 3.5 消隙与预紧 3.5.1 消隙方法数控机床的机械进给装置中常采用齿轮传动副来达到一定的降速比和转矩的要求。由于齿轮在制造中总是存在着一定的误差，不可能达到理想齿面的要求，因此一对啮合的齿轮，总应有一定的齿侧间隙才能正常地工作。齿侧间隙会造成进给系统的反向动作落后于数控系统指令要求，形成跟随误差甚至是轮廓误差。对闭环系统来说，齿侧间隙也会影响系统的稳定性。因此，齿轮传动副常采用各种消除侧隙的措施，以尽量减小齿轮侧隙。数控机床上常用的调整齿侧间隙的方法针对不同类型的齿轮传动副有不同的方法。（ 1）偏心轴套调整法如图 3-1，齿轮装在电动机轴上，调整偏心轴套可以改变齿轮和之间的中心距，从而消除齿侧间隙。 nts 13 1-齿轮 2-偏心套 3-齿轮图 3-1 偏心轴套调整法（ 2）锥度齿轮调整法如图 3-2 所示将一对齿轮和的轮齿沿齿宽方向制成小锥度，使齿厚在齿轮的轴向稍有变化。调整时改变垫片的厚度就能改变齿轮和的轴向相对位置，从而消除齿侧间隙。图 3-2 锥度齿轮调整法（ 3）双片齿轮错齿调整法图 3-3 是另一种双片齿轮周向弹簧错齿消隙结构，两片薄齿轮 1 和 2 套装一起，每片齿轮各开有两条周向通槽，在齿轮的端面上装有短柱 3，用来安装弹簧 4。装配时使弹簧 4
