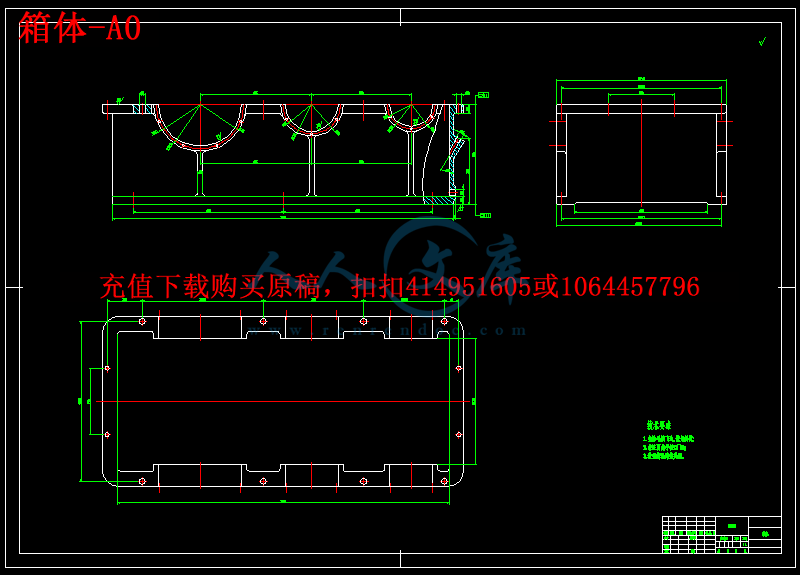

箱体-A0.dwg
装配图-A0.dwg
输入轴-A2.dwg
输出轴-A3.dwg
高速级大齿轮-A2.dwg
图纸-CAXA
低速级大齿轮-A2.exb
箱体-A0.exb
装配图-A0.exb
输入轴-A2.exb
输出轴-A3.exb
高速级大齿轮-A2.exb
压缩包内文档预览:(预览前10页/共36页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:461948    类型:共享资源    大小:1.06MB    格式:RAR    上传时间:2015-07-28 上传人:好资料QQ****51605 IP属地:江苏
150
积分
关 键 词:
高速 重载 增速 传动 齿轮箱 结构设计 全套 cad 图纸 毕业论文 原创 资料
资源描述:

【温馨提示】 购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD,文档是WORD,下载后即可获得。


预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑。

有疑问可以咨询QQ:414951605或1304139763



摘 要

随着近代工业技术的高度发展,船用齿轮箱正朝着高速、高效和强力方向发展,传动系统传递的功率不断增大,齿轮转速不断加大。本设计主要对某高负载船用增速齿轮箱结构进行设计,其主要由齿轮、轴、轴承、键、箱体、箱盖构成。

本次设计首先,通过对增速齿轮箱结构及原理进行分析,在此分析基础上提出了增速齿轮箱的设计方案;接着,对主要技术参数进行了计算选择;然后,对各主要零部件进行了设计与校核;最后,通过AutoCAD制图软件绘制了增速齿轮箱装配图及主要零部件图。

通过本次设计,巩固了大学所学专业知识,如:机械原理、机械设计、材料力学、公差与互换性理论、机械制图等;掌握了普通机械产品的设计方法并能够熟练使用AutoCAD制图软件,对今后的工作于生活具有极大意义。

关键词:增速齿轮箱,齿轮,轴


Abstract

With the height of the development of modern industrial technology, marine gearbox is moving in high speed, high efficiency and strong direction, the transmission power delivered is increasing, gear speed increasing. This design for a high load marine growth gearbox structure design, which is mainly composed of gears, shafts, bearings, key, box, cover composition.

The design is first, by performing for up gearbox structure and principle analysis, the analysis presented in this growth gearbox design based on; Next, the main technical parameters were calculated selection; then, for the major components design and Verification carried out; and finally, through AutoCAD drawing software draws up gearbox assembly drawing and major components Fig.

Through this design, the consolidation of the university is the professional knowledge, such as: mechanical principles, mechanical design, mechanics of materials, tolerances and interchangeability theory, mechanical drawing and the like; mastered the design of general machinery products and be able to skillfully use AutoCAD mapping software on the future work of great significance in life.

Keywords: Up gearbox, Gears, Shafts


目 录

摘 要I

AbstractII

第一章 绪论1

1.1 增速箱简介1

1.2研究背景及意义1

第二章 总体方案设计3

2.1 设计要求3

2.2方案设计3

第三章 各级传动参数计算5

3.1传动比分配5

3.2运动和动力参数计算5

3.2.1各轴的转速5

3.2.2各轴的输入功率5

3.2.3各轴的输入转矩5

3.2.4整理列表6

第四章 主要零部件的设计7

4.1低速级齿轮的设计7

4.1.1选精度等级、材料和齿数7

4.1.2按齿面接触疲劳强度设计7

4.1.3按齿根弯曲强度设计9

4.1.4几何尺寸计算10

4.2高速级齿轮的设计11

4.2.1选精度等级、材料和齿数11

4.2.2按齿面接触疲劳强度设计11

4.2.3按齿根弯曲强度设计13

4.2.4几何尺寸计算14

4.3轴及轴承装置、键的设计15

4.3.1输入轴15

4.3.2中间轴17

4.3.3输出轴20

4.4滚动轴承及键的校和计算寿命23

4.4.1输入轴的轴承23

4.4.2 输入轴的键23

4.4.3中间轴的轴承23

4.4.4中间轴的键25

4.4.5输出轴的轴承25

4.4.6输出轴的键26

4.5润滑与密封26

4.6增速箱箱体结构尺寸27

总 结29

参考文献30

致 谢31





第一章 绪论

1.1 增速箱简介

增速箱是一种介于原动机和工作机之间的独立的闭式传动装置,主要作用是用来传递动力和转矩,广泛应用于机械传动行业,如矿业生产、化工设备、汽车制造、农业生产等生产领域。而在种类繁多的增速箱中,圆柱齿轮增速箱是较为普遍使用的传动装置,其设计过程几乎涉及机械设计各个方面,如几何参数设计、结构设计、标准件选型、强度设计、动力学设计、润滑与密封设计等。其设计与制造技术的发展在一定程度上标志着一个国家的工业技术水平,不单单是我国,当今国际上各国增速箱及齿轮技术发展的总趋势都在向着六高、二低、二化等方面发展:六高即高承载能力、高齿面硬度、高精度、高速度、高可靠性和高传动效率;二低即低噪声、低成本;二化即标准化、多样化。

增速箱的类别、品种、型式很多,目前已制定为行(国)标的增速箱有40余种。增速箱的类别是根据所采用的齿轮齿形、齿廓曲线划分;增速箱的品种是根据使用的需要而设计的不同结构的增速箱;增速箱的型式是在基本结构的基础上根据齿面硬度、传动级数、出轴型式、装配型式、安装型式、联接型式等因素而设计的不同特性的增速箱。减速机是一种相对精密的机械,使用它的目的是降低转速,增加转矩。它的种类繁多,型号各异,不同种类有不同的用途。增速箱的种类繁多,按照传动类型可分为齿轮增速箱、蜗杆增速箱和行星齿轮增速箱;按照传动级数不同可分为单级和多级增速箱;按照齿轮形状可分为圆柱齿轮增速箱、圆锥齿轮增速箱和圆锥-圆柱齿轮增速箱;按照传动的布置形式又可分为展开式、分流式和同轴式增速箱。
