摘要III

AbstractIV

第1章绪论1

1.1研究背景及意义1

1.2国内外研究现况1

1.2.1国外现状2

1.2.2国内现状2

第2章液压系统总体方案设计3

2.1破拆机器人功能分析3

2.2液压系统方案选定4

2.2.1液压系统的基本组成4

2.2.2液压系统基本回路选择4

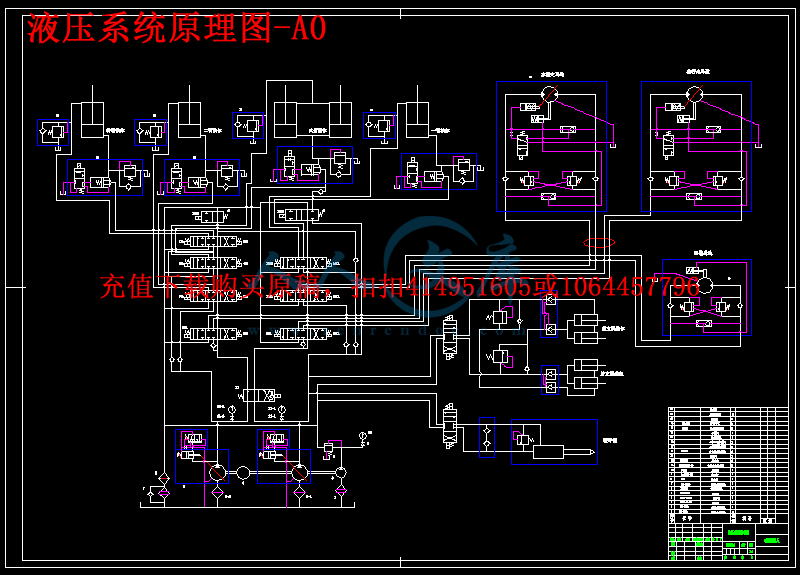

2.3拟定液压系统原理图11

2.3.1液压系统原理图11

2.3.2系统工作循环分析12

第3章液压元件的设计与选择13

3.1技术参数的选择13

3.2执行元件的选择14

3.2.1各执行液压缸的选择14

3.2.2各执行马达的选择15

3.2.3破碎锤的选择17

3.3动力元件的选择18

3.3.1液压泵的选择18

3.3.2柴油发动机的选择19

3.4液压阀的选择20

3.4.1根据液压阀额定压力来选择20

3.4.2液压阀的安装方式的选择21

3.4.3液压阀的控制方式的选择21

3.4.4液压阀的结构形式的选择21

3.5其他辅助元件的设计与选择22

3.5.1油箱设计22

3.5.2油管设计22

3.5.3蓄能器的选择23

第4章液压系统性能验算24

4.1液压系统压力损失24

4.1.1沿程压力损失24

4.1.2局部压力损失24

4.2热平衡验算25

总结27

参考文献28

致谢29

摘要

破拆机器人广泛应用于建筑破拆、抢险救援、水泥、冶金、核能等行业，而且随着社会的发展，它的应用范围越来越广。在破拆机器人中液压系统是它的核心部分。

本文首先分析了破拆机器人的研究现况及功能要求，在此分析基础上选择了液压系统基本回路的方案，并把个基本回路组合得到液压系统原理图；然后，通过计算选定了各液压元件并进行了液压系统性能验算；最后，通过AutoCAD制图软件绘制了液压系统原理图、液压缸装配图等。

通过本次设计，巩固了大学所学专业知识，如：液压传动、机械原理、机械设计、材料力学、公差与互换性理论、机械制图等；掌握了普通机械产品的设计方法并能够熟练使用AutoCAD制图软件，对今后的工作于生活具有极大意义。

关键词：破拆机器人，液压系统，工作装置，油缸

Abstract

Demolition robots are widely used in building demolition, rescue, cement, metallurgy, nuclear energy and other industries, and with the development of society, it is increasingly wide range of applications. Demolition robot in the hydraulic system is its core.

This paper analyzes the research status and functions require removal of the robot, in this analysis to select the basic circuit hydraulic system on the basis of the program, and the basic loop combination to obtain a hydraulic system diagram; then, by calculating the selected hydraulic components and checking the performance of the hydraulic system; and finally, through AutoCAD drawing software to draw a schematic diagram of the hydraulic system, the hydraulic cylinder assembly diagrams.

Through this design, the consolidation of the university is the professional knowledge, such as: hydraulic, mechanical principles, mechanical design, materials, mechanics, tolerance and interchangeability theory, mechanical drawing and the like; mastered the design of general machinery products and be able to skillfully use AutoCAD mapping software, the future work of great significance in life.

Keywords: Demolition robots, Hydraulic systems, Equipment, Cylinder

第1章绪论

1.1研究背景及意义

破拆机器人是结合高危环境特点开发的一种遥控多功能作业机器人，广泛应用于水泥行业和冶金矿业中对各种炉窑的打壳、拆砖及破拆；对各种冶金炉、鱼雷罐车、钢包的打渣拆包及清理；在建筑行业对危旧建筑物的破拆；在抢险救援工作中对剧毒化学物质泄漏、核物料泄漏的搬运与处理。由于其安全可靠性，工作灵活性及其对劳动生产率的提高所发挥的有效作用，得到越来越多设计和施工单位的认可，有着较好的推广前景。

在破拆机器人中，液压系统是它的核心部分，液压系统为各个负载装置传递动力，对每个负载的运动产生重要的影响，所以它对整机的性能有着决定性的影响，因此对其进行细致深入的研究具有重要的理论意义和实用价值。
