法兰盘工艺及钻孔Φ6夹具设计
12页 3600字数+论文说明书+任务书+工序卡片+8张CAD图纸【详情如下】
夹具体.dwg
定位套.dwg
封皮任务书.doc

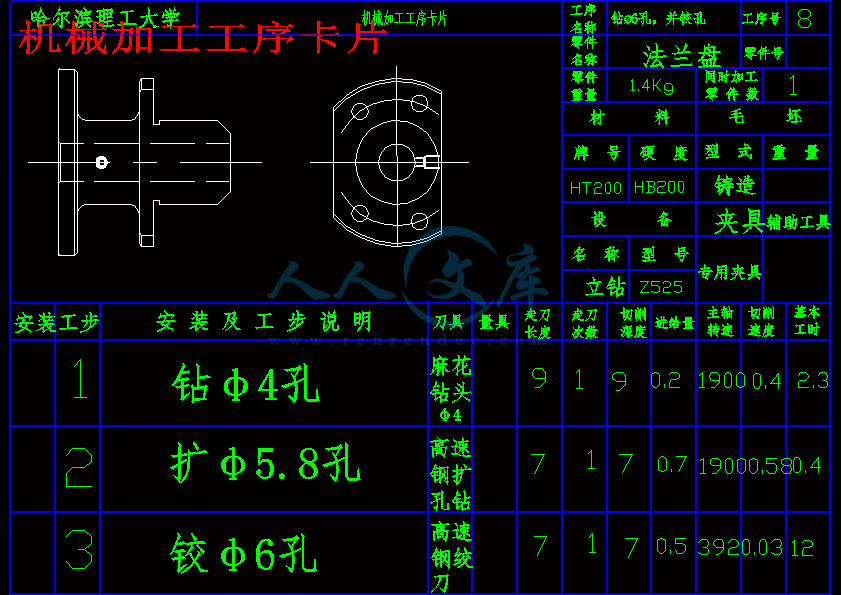

机械加工工序卡片.dwg
机械加工工艺过程卡片.dwg
法兰盘工艺及钻孔Φ6夹具设计说明书.doc

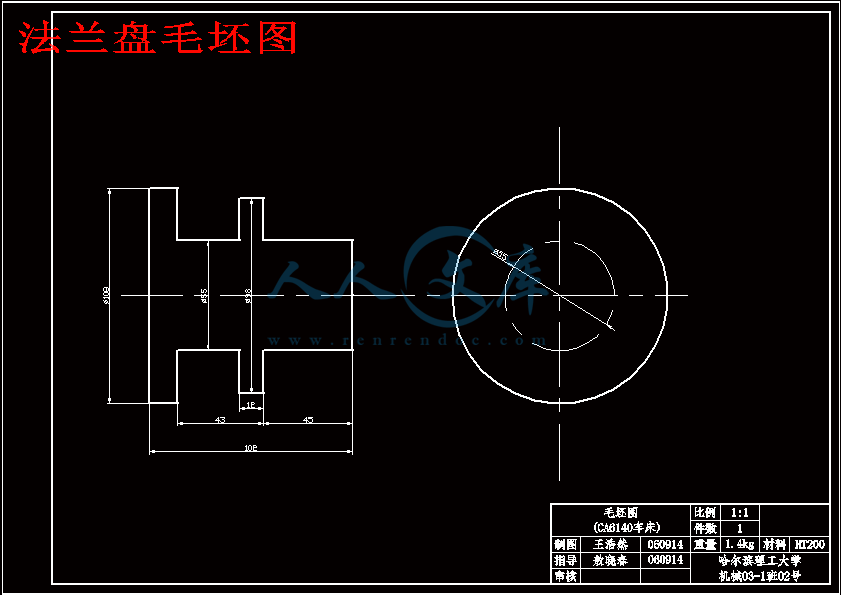

法兰盘毛坯图.dwg
法兰盘钻孔夹具装配图.dwg
法兰盘零件图.dwg

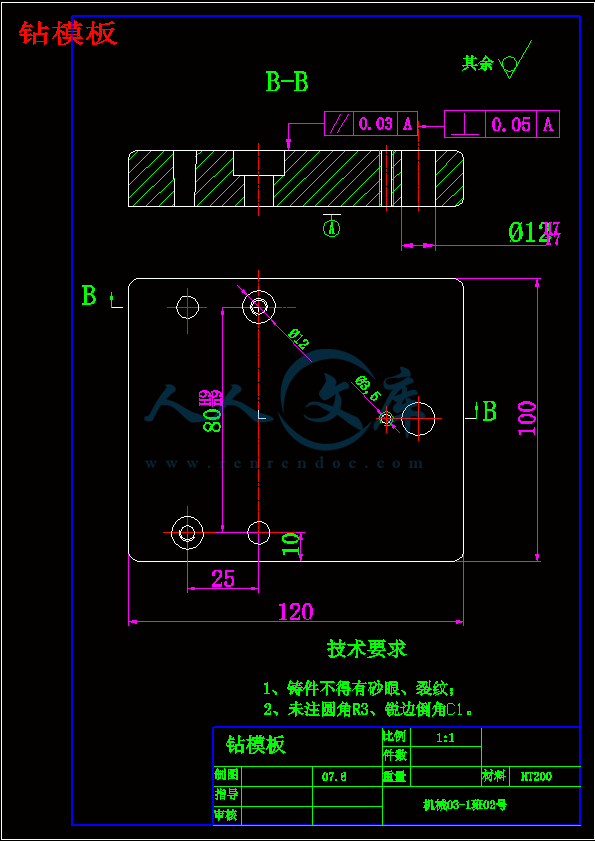

钻模板.dwg
目录
序言2
一、零件的分析2
（一）??零件的作用2
（二）??零件的工艺分析2
二、工艺规程设计3
(一)确定毛坯的制造形式3
（二）基面的选择3
（三）制定工艺路线3
（四）机械加工余量、工序尺寸及毛皮尺寸的确定5
（五）确立切削用量及基本工时6
三、夹具设计：10
（一）、设计时注意的问题 10
（二）、夹具设计10
参考资料：12
序言
机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
?????? 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
????由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
一、零件的分析
（一）??零件的作用
题目所给的零件是CA6140车床的法兰盘。主要是要来安装在机床上，起到导向的作用使机床实现进给运动。
（二）??零件的工艺分析
CA6140车床共有八处加工表面，其间有一定位置要求。分述如下：
1.???以φ100为基准面加工表面
这一组加工表面包括： ，的右端面
2.?以??端面为基准，?先用的钻头钻孔，然后再用铰刀铰孔
由于孔与有跳动的要求，所以要以.?以??端面为基准
3．以??端面为基准，车、、外圆，并导，和，
4．要以孔为基准，精车所有外圆面，使其达到要求
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
二、??????工艺规程设计
(一)确定毛坯的制造形式
?????? 零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。
（二）基面的选择 基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。
?????? （1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取孔外轮廓表面作为粗基准。
?????? （2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。
（三）制定工艺路线制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。1.工艺路线方案一
工序一 车端面及外圆，以为粗基准，选用CA6140机床
工序二 以外圆面为基准，钻通孔，先用钻的钻头钻孔，再铰孔达到的尺寸
φ10mm钩型螺栓长度小于所需夹紧长度，为方便加紧，选用φ16mm的钩型夹紧螺栓夹紧，夹紧螺母上钻一φ16mm斜孔使之成为可快速拆装的螺母 且定位套在φ45h6mm外圆段的定位套对工件有辅助支撑作用，使支撑更加稳定，因此选用该螺栓加紧足以满足加紧要求。
⒊定位误差分析
夹具的主要定位元件为定位套，该定位套是根据零件定位方案设计的专用件，各定位面加工后对φ6H9mm孔的轴向位置偏差影响可以忽略不计。钻孔位置主要由钻套钻模套引导，因此孔的位置加工偏差主要由钻套中心位置尺寸偏差决定。查文献[4]表3-17，普通精度的钻模板上固定的衬套中心位置尺寸的极限偏差取±0.05mm<±0.3mm,因此孔的位置偏差可以保证。
⒋夹具设计及操作说明
夹具体上钻模板采用的铰链形式，钻套采用快换形式均提高了加工生产效率。根据该法兰盘结构特点设计的定位套一次限制5个自由度，外加一定位支承板限制2个自由度，即满足定位要求又能增加定位稳定性。夹紧装置使用钩形夹紧螺栓，操作方便。夹具体也是由定位夹紧需要设计而成，工件的拆装也比较方便，总体上这套夹具方案能够满足生产要求。
参考资料：
《机床夹具设计手册》
《机械制造工艺学课程设计指导书》
《切削用量简明手册》
《机械加工工艺手册》
《机械制造技术基础》
《机械精度设计基础》
