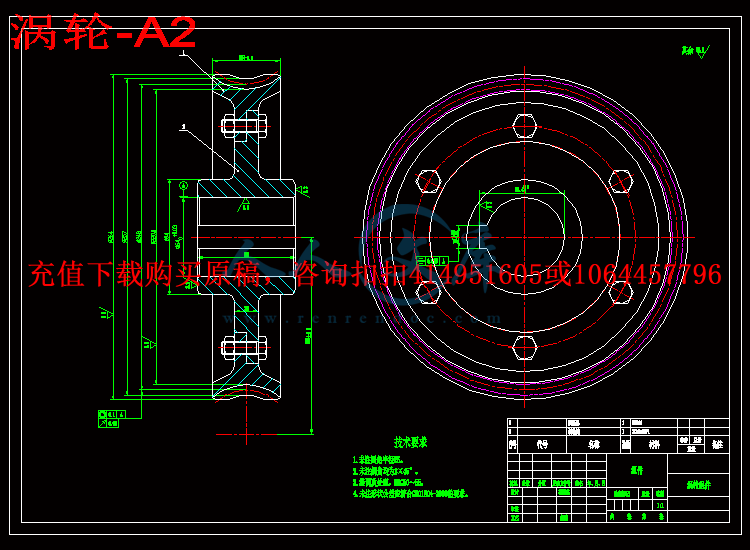

涡轮-A2.dwg

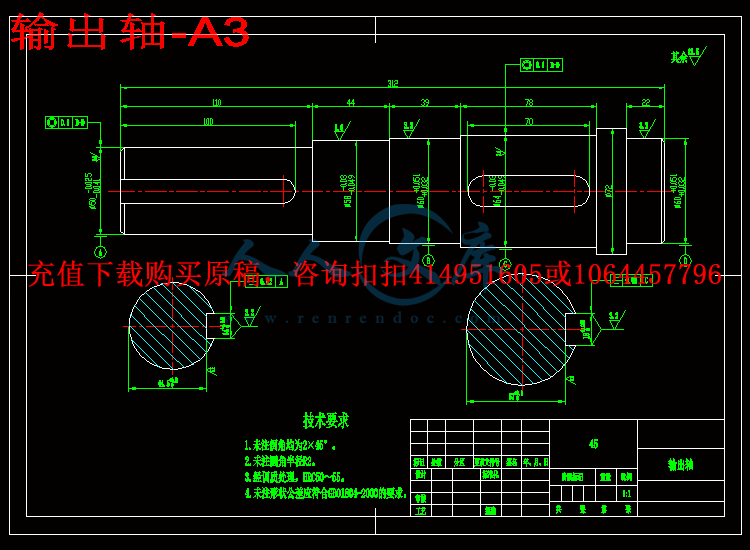

输出轴-A3.dwg
图纸-CAXA
减速器装配图-A0.exb
涡轮-A2.exb
输出轴-A3.exb
压缩包内文档预览:(预览前15页/共38页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:463002    类型:共享资源    大小:964.03KB    格式:RAR    上传时间:2015-07-30 上传人:好资料QQ****51605 IP属地:江苏
80
积分
关 键 词:
高架灯 提升 晋升 装置 设计 全套 cad 图纸 毕业论文 原创 资料
资源描述:

【温馨提示】 购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD,文档是WORD,下载后即可获得。


预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑

有疑问可以咨询QQ:414951605或1304139763



摘 要

提升装置,用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备,又称卷扬机,可单独使用,也可作起重、筑路和矿井提升等机械中的组成部件,因操作简单、绕绳量大、移置方便而广泛应用。本文设计的提升装置是用于城市高架路灯的升降。

本文主要针对城市高架路灯升降用的提升装置的传动装置进行设计。首先,通过对提升装置的现况及类型原理进行了分析并提出了传动机构和总体结构方案;接着,对传动装置及卷筒的主要零件进行了详细设计并校核其强度;最后应用AutoCAD软件绘制了传动装置装配图和主要零件图。

关键字:提升装置;减速器;卷筒;设计校核


Abstract

Lifting device, with a rope or chain winding reel lifting or pulling heavy objects small light lifting equipment, also known as the winch, can be used alone, but also for the components of lifting machinery, road construction and mine hoists, etc., depending on the operating simple rope around large, convenient and widely displaced. This design of the lifting device is used to lift the city lights overhead.

This article focused on gearing city street lifting overhead lifting device design. First, to enhance the status of the device and the type of principle is analyzed and proposed transmission mechanism and the overall structure of the program; then, for the main part and reel gear designed and carried out a detailed check of its strength; and finally, the application of AutoCAD software to draw the main gear assembly drawings and part drawings.

Keywords: Lifting device; Reducer; Reel; Design verification


目 录

摘 要I

AbstractII

第一章 绪论1

1.1提升装置概述1

1.2国内外提升装置的发展概况1

1.3提升装置的发展趋势2

第二章 方案拟定3

2.1设计要求3

2.2参数要求3

2.3 传动方案拟定3

2.3.1带有电磁铁制动器的提升装置3

2.3.2一字字型结构的提升装置4

2.4 提升装置总体方案5

第三章 提升装置的总体设计6

3.1卷筒参数的确定6

3.2 选择电动机8

3.2.1电动机类型的选择8

3.2.2 电动机功率的选择8

3.2.3 电动机转速的选择8

3.3传动比的计算9

3.4计算传动装置的运动和动力参数9

3.4.1各轴的转速9

3.4.2各轴的输入功率9

3.4.3各轴的输入转矩10

第四章 主要零件设计11

4.1 涡轮蜗杆设计11

4.1.1选择蜗轮蜗杆的传动类型11

4.1.2选择材料11

4.1.3按计齿面接触疲劳强度计算进行设12

4.1.4蜗杆与蜗轮的主要参数与几何尺寸13

4.1.5校核齿根弯曲疲劳强度13

4.1.6验算效率14

4.1.7精度等级公差和表面粗糙度的确定14

4.1.8 蜗杆传动的热平衡计算14

4.2轴的设计与校核15

4.2.1输入轴15

4.2.2输出轴17

4.3轴承的校核20

4.3.1蜗杆轴上的轴承寿命校核20

4.3.2涡轮轴上的轴承校核20

4.4键的校核21

4.4.1蜗杆轴上键的强度校核21

4.4.2蜗轮轴上键的强度校核22

4.5联轴器的选用22

蜗杆轴上联轴器的选用22

4.6减速器润滑与密封22

4.6.1 轴承润滑22

4.6.2 涡轮蜗杆润滑23

4.6.3 密封类型的选择23

4.7箱体设计23

4.7.1箱体结构设计23

4.7.2油面位置及箱座高度的确定23

4.7.3箱体结构的工艺性24

4.7.4箱体尺寸设计24

第五章 卷筒及其主轴的设计26

5.1 滚筒的设计26

5.1.1 滚筒材料及壁厚确定26

5.1.2滚筒尺寸的确定26

5.2 滚筒主轴的设计27

5.2.1 确定轴各段直径和长度27

5.2.2 求轴上的载荷27

5.2.3 精确校核轴的疲劳强度28

结 论32

参考文献33

致 谢34



第一章 绪论

1.1提升装置概述

提升装置,用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备,又称卷扬机,可单独使用,也可作起重、筑路和矿井提升等机械中的组成部件,因操作简单、绕绳量大、移置方便而广泛应用。

提升装置有手动、内燃机和电动机驱动几类。①手动提升装置的手柄回转的传动机构上装有停止器(棘轮和棘爪),可使重物保持在需要的位置。装配或提升重物的手动提升装置还应设置安全手柄和制动器。手动提升装置一般用在起重量小、设施条件较差或无电源的地方。②内燃机驱动的提升装置,在卷筒与内燃机之间装有离合器。当离合器和卷筒轴上的制动器松开后,卷筒上的绳索处于无载状态 ,此时绳索一端可从卷筒上自由地拽出,以缩短再次提拉物件时的挂绳时间。内燃机须在无载情况下启动,离合器能将卷筒与内燃机脱开,待启动正常后再使离合器接合而驱动卷筒。内燃机驱动的提升装置常用于户外需要经常移动的作业,或缺乏电源的场所。③电动调度提升装置广泛用于工作繁重和需牵引力较大的场所。根据工作环境的不同,可选用防爆型或非防爆型电动机为动力源。单卷筒电动提升装置的电动机经减速器带动卷筒,电动机与减速器输入之间装有制动器。为适应提升、牵引、回转等作业的需要,还有双卷筒和多卷筒装置的提升装置。

根据传动形式的不同,提升装置可分为苏式多级内齿行星齿轮传动调度提升装置、摆线针轮传动调度提升装置、蜗轮-蜗杆传动提升装置和少差齿回柱和调度提升装置等。对于单滚筒行星齿轮传动调度提升装置,其具有成本低,效率较高,重量轻,结构简单,易于维修和保养等优点。
