人人文库网 > 图纸下载 > 毕业设计 > 连杆螺栓孔钻扩铰组合机床设计【全套CAD图纸+毕业论文】【原创资料】

！！YC456-连杆螺栓孔钻扩铰组合机床设计说明书.doc

连杆螺栓孔钻扩铰组合机床设计【全套CAD图纸+毕业论文】【原创资料】

资源目录

连杆螺栓孔钻扩铰组合机床设计【全套CAD图纸+毕业论文】【原创资料】.rar

！！YC456-连杆螺栓孔钻扩铰组合机床设计说明书.doc---(点击预览)

！！YC456-连杆螺栓孔钻扩铰组合机床设计开题报告.doc---(点击预览)

！！YC456-连杆螺栓孔钻扩铰组合机床设计图集合【15号】.dwg

压缩包内文档预览：(预览前20页/共37页)

编号：463324 类型：共享资源大小：634.35KB 格式：RAR 上传时间：2015-07-30 上传人：好资料QQ****51605 IP属地：江苏

80
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 连杆螺栓孔钻扩铰组合机床设计全套 cad 图纸毕业论文原创资料

资源描述：

摘要

根据设计任务书的要求,本设计说明书针对连杆机床的设计及专用夹具设计进行说明。要内容包括组合机床工艺方案的制定、组合机床配置型式的选择、组合机床总体设计以及主轴箱设计。

全文要包括组合机床的总体设计和主轴箱设计两部分。机床总体设计要是在选定工艺方案并确定机床配置形式、结构方案基础上确定“三图一卡”，主轴箱设计根据“三图一卡”，整理编绘出主轴箱原始依据图，重点分析传动系统，经过各种方案的比较，最后确定最优方案。

关键词：主轴箱；组合机床；夹具

Abstract

According to the requirements of the mission design, design for wallboard machine and special fixture for the design specification is described. The main contents include aggregate machine-tool craft plan formulation, combined machine tool configuration choice, aggregate machine-tool system design and main shaft case design.

The full text mainly includes overall design and main shaft box combination milling machine design two parts. The overall design of machine tool is mainly in the selected process and determine the basis of machine tool configuration, structure scheme to determine the "three charts and a card", the headstock design according to "three charts and a card", reorganizes the compilation to leave the headstock primitive basis chart, the key analysis transmission system, through the comparison of various schemes, and finally to determine the optimal scheme. In addition, in order to improve labor productivity, reduce labor intensity, guaranteed the processing quality, need to design special jig.

Keywords: spindle box; modular machine tool; fixture

摘要II

AbstractIII

1 绪论1

1.1 课题研究意义1

1.2钻孔专用设备应用1

1.3 钻孔专用设备2

1.3.1多轴头2

1.3.2 主轴箱2

1.3.3多轴钻床3

1.3.4 自动更换主轴箱机床3

1.4 钻孔专用设备趋势4

1.5 组合机床总体设计4

1.5.1 组合机床的概述4

1.5.2 组合机床的技术发展趋势5

2 组合机床的总体设计8

2.1 组合机床方案的制定8

2.1.1制定工艺方案8

2.1.2确定组合机床的配置形式和结构方案9

2.2 确定切削用量及选择刀具11

2.2.1确定工序间余量11

2.2.2选择切削用量11

2.2.3确定切削力、切削扭矩、切削功率12

2.2.4选择刀具结构12

2.3 钻孔组合机床总设计“三图一卡”的编制12

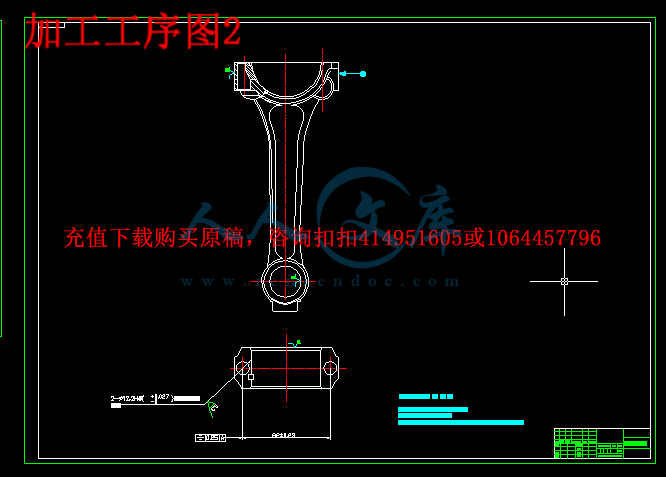

2.3.1 被加工零件工序图13

2.3.2 加工示意图13

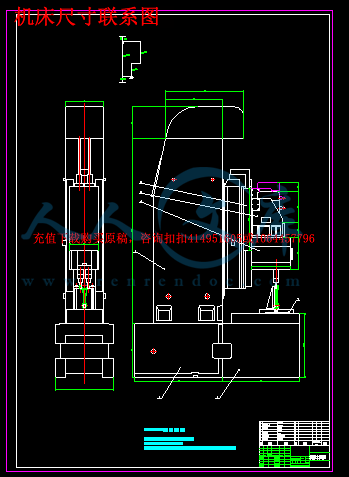

2.3.3机床联系尺寸图17

2.3.4生产率计算卡19

3 主轴箱的设计21

3.1 主轴箱的设计21

3.1.1绘制主轴箱设计原始依据图21

3.1.2齿轮模数选择22

3.1.3主轴箱的传动设计22

3.1.4绘制传动系统图24

3.2 传动轴的直径估算25

3.2.1 确定各轴转速25

3.2.2传动轴直径的估算：确定各轴最小直径26

3.2.3 键的选择27

3.3 传动轴的校核27

3.3.1 传动轴的校核28

3.3.2 键的校核28

结论30

致谢31

参考文献32

1 绪论

1.1 课题研究意义

市场的开放性和全球化使产品的竞争日趋激烈。而决定产品竞争力的指标是产品的开发时间(Time ) ，产品(Quality)，成本(Cost)，创新能力(Creation)和服务(Service)。用户在追求高质量产品的同时，会更多的追求较低的价格和较短的交货周期。美国制造业在20世纪50至40年代要以扩大生产规模作为企业竞争力的第一要素，而在70年代竞争力的第一要素为降低生产成本，80年代为提高产品质量，90年代为市场响应速度。所以现代企业都期望通过提高自身的科技含量，增强竞争力。

制造业是国家重要的基础工业之一，制造业的基础是。是众多机械制造的母机，它的发展水平，与制造业的生产能力和制造精度有着直接关系，关系到国家机械工业以至整个制造业的发展水平.是先进制造技术的基本单元载体，机械产品的质量、更新速度、对市场的应变能力、生产效率等在很大程度上取决于的效能。因此，制造业对于一个国家经济发展起着举足轻重的作用我国是世界上产量最多的国家.根据德国工业协会(VD W )2000年统计资料，在要的生产国家中，中国排名为世界第五位。但是在国际市场竞争中仍处于较低水平:即使在国内市场也面临着严峻的形势:一方面国内市场对各类产品有着大量的需求，而另一方面却有不少国产滞销积压，国外产品充斥市场。










内容简介：: 毕业设计(论文)开题报告题目：连杆螺栓孔钻扩铰组合机床设计学院：专业：学生姓名：学号：指导老师：年月日毕业设计（论文）开题报告开题报告一、研究课题的目的、价值和意义机床工业是现代工业特别是现代制造业的基础，在国民经济中占有重要的战略地位。对我国而言，机床工业不仅仅具有重要的经济意义，而且还具有重要的国防战略意义。研究机床工业的特点，有助于我们了解机床工业的特殊规律，从而找到适合我国国情的机床工业发展之路。机床工业的发展带动了制造业和工业的发展。对一个国家而言，本土的机床工业与本土的制造业及工业紧密相连，高水平的本土机床工业有助于提升本土制造业及工业的水平。机床工业与一个国家的工业竞争力、制造业发展水平紧密相关，本国的机床工业水平越高，工业和制造业竞争力越强。我国工业竞争力和制造业发展水平不高，一定程度上是与我国机床工业发展水平不高相联系的。加快我国机床工业的发展，提高我国机床工业技术和管理水平，将有利于我国工业和制造业发展。所以对机床的研究设计意义是极其重大的。毕业设计是高等教育体系中非常重要的环节，它可以检验自己对专业知识理解与掌握的程度，也可以提高自己综合运用所学知识的能力，也能在分析问题和解决问题的过程中学到更多新的知识。就我个人而言，我希望能通过这次毕业设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。二、国内外研究状况及发展趋势1953年，美国福特汽车公司和通用汽车公司与美国机床制造厂协商，确定了组合机床通用部件标准化的原则。1973年，国际标准化组织（ISO）公布了第一批组合机床通用部件标准。1975年，中国第一机械工业部颁布了中国的第一批组合机床通用部件标准。组合机床的通用部件按功能分为动力部件、支承部件、输送部件、控制部件和辅助部件5类。动力部件为机床提供主运动和进给运动，主要有动力箱（将电动机的旋转运动传递给主轴箱）、切削头（装在各个主轴上，用于各单一工序的加工）、动力滑台（用于安装动力箱或切削头，以实现进给运动）；支承部件用以安装动力滑台，包括各种底座和支架；输运部件用以输送工件或主轴箱至加工工位；控制部件用以控制机床的自动工作循环；辅助部件包括润滑、冷却和排屑装置等。根据配置型式，组合机床可分为单工位和多工位两大类。其中单工位组合机床按被加工面的数量又有单面、双面、三面和四面 4种，通常只能对各个加工部位同时进行一次加工；多工位组合机床则有回转工作台式、往复工作台式、中长立柱式和回转鼓轮式4种，能对加工部位进行多次加工。组合机床一般可完成的工艺范围有：铣平面、刮平面、车端面、车锥面、钻孔、扩孔、铰孔、镗孔、倒角、切槽、以及加工螺纹、滚压、拉削、磨削、抛光工序。前景展望组合机床及其自动线是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备。它的特征是高效、高质、经济实用,因而被广泛应用于工程机械、交通、能源、军工、轻工、家电等行业。我国传统的组合机床及组合机床自动线主要采用机、电、气、液压控制,它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件(近年研制的组合机床加工连杆、板件等也占一定份额) ,完成钻孔、扩孔、铰孔,加工各种螺纹、镗孔、车端面和凸台,在孔内镗各种形状槽,以及铣削平面和成形面等。组合机床的分类繁多,有大型组合机床和小型组合机床,有单面、双面、三面、卧式、立式、倾斜式、复合式,还有多工位回转台式组合机床等;随着技术的不断进步,一种新型的组合机床柔性组合机床越来越受到人们的青睐,它应用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换,配以可编程序控制器( PLC) 、数字控制(NC) 等,能任意改变工作循环控制和驱动系统,并能灵活适应多品种加工的可调可变的组合机床。另外,近年来组合机床加工中心、数控组合机床、机床辅机(清洗机、装配机、综合测量机、试验机、输送线) 等在组合机床行业中所占份额也越来越大。由于组合机床及其自动线是一种技术综合性很高的高技术专用产品,是根据用户特殊要求而设计的,它涉及到加工工艺、刀具、测量、控制、诊断监控、清洗、装配和试漏等技术。我国组合机床及组合机床自动线总体技术水平比发达国家要相对落后,国内所需的一些高水平组合机床及自动线几乎都从国外进口。工艺装备的大量进口势必导致投资规模的扩大,并使产品生产成本提高。因此,市场要求我们不断开发新技术、新工艺,研制新产品,由过去的“刚性”机床结构,向“柔性”化方向发展,满足用户需求,真正成为刚柔兼备的自动化装备。三、拟定总体设计方案组合机床是以通用部件为基础，配以少量专用部件，对一种或若干种工件按预先确定的工序进行加工的机床，它能够对工件进行多刀、多面、多轴、多工位同时加工。在组合机床上可以完成钻孔、扩孔、绞孔、镗孔、攻丝、车削、铣削、磨削及滚压等工序。随着组合机床技术的发展，它能完成的工艺范围日益扩大。它时针对被加工零件的特点及工艺要求，按高集中工序原则设计的一种高效率的专用机床。设计组合机床前，首先应根据组合机床完成工艺的一些限制及组合机床各种工艺方法能达到的加工精度、表面粗糙度及技术要求，解决零件是否可以利用组合机床加工以及采用组合机床加工是否合理的问题。如果确定零件可以利用组合机床加工，那么，为使加工过程顺利进行，并达到要求的生产率，必须在掌握大量的零件加工工艺资料基础上，统盘考虑影响制定零件工艺方案、机床配置型式、结构方案的各种因素及应注意的问题。经过分析比较，以确定零件在组合机床上合理可行的加工方法（包括安排工序及工艺流程，确定工序中的工步数，选择加工的定位基准及夹压方案等）、确定工序（或工步）间加工余量、选择合适的切削用量、相应的刀具结构、确定机床配置型式等，这些便是组合机床方案制定的主要内容。组合机床及其自动线所使用的通用部件是具有特定功能按标准化、系列化、通用化原则设计、制造的组合机床基础部件。每种通用部件有合理的规格尺寸系列，有适用的技术参数和完善的配套关系。许多大型的、形状复杂的工件,需要加工工序很多,不可能在一台组合机床上全部加工完成,这就需要用多台组合机床加工,按工件加工顺序依次排列,组成组合机床流水线,在组合机床流水线的基础上,发展成组合机床自动线。组合机床是针对某种零件或零件某道工序而设计的。正确选择加工用定位基准是确保加工精度的重要条件，同时也有利于实现最大限度的集中工序，从而实现减少机床台数的效果。选择定位基准的原则及应注意的问题(1).应尽量选择零件设计基准作为组合机床加工的定位基准。这样可以减少基准不符的误差，以保证加工精度，但在某些情况下，却必须该用其它作为定位基准。(2).选择定位基准应确定工件定位稳定。尽量采用自己加工较大平面作为定位基准这对于加工尤为重要。(3).统一基准原则。即在各台机床上采取共同的定位基面来加工零件不同表面的孔或对同一表面上的孔完成不同的工序。这对工序多的箱体类尤为重要。4.确定夹压位置应注意的问题。在选择定位基面时，要相应决定夹压位置。此时应注意的问题是：(1).保证零件夹压后定位稳定。为使工件加工过程中不产生振动移动，夹压力要足够，夹压点布置夹压合力落在定位平面内。(2).尽量减少避免零件夹压后的变形，消除其对加工精度的影响。本道工序的夹紧也非常方便，可以利用一面一短销限制5个自由度的方法。压块夹紧，浮动V型块做为到辅助支承，定位可靠，夹紧方便、装卸方便、工艺装备简单。根据上述被加工零件的结构特点，加工要求，工艺过程及生产率，可确定机床配置形式为单工位卧式单面组合机床，这种配置形式可达到较高的加工精度，对于精加工机床的夹具公差，一般加工零件的三分之一至五分之一，对于粗加工机床采用固定式导向，能达到0.2mm。常根据工件的结构特点、加工要求、生产率和工艺过程方案等，大体上就可以确定应采取哪种基本形式的组合机床。但在基本型式的基础上，由于工艺的组织，动力头的不同配置方法，零件安装数目和工位数多少等具体安排不同，而具有多种配置方案。它们对机床的结构复杂程度，通用化程度，结构工艺性能，重新调整的可能性以及经济效果，还有维修操作是否方便等，都具有不同的影响。另外，还必须看到，就是在有些情况下，对工艺过程方案作不大的更改或重新安排，往往会使机床简单，工作可靠，结构紧凑，更符合多快好省的要求。因此，在最后决定机床配置型式和结构方案时，必须注意下面一些问题：1.加工精度要求的影响2.机床生产率的影响3.被加工零件的大小、形状、加工部位特点的影响4.车间布置情况的影响5.工艺间联系情况的影响6.使用厂的技术后方和自然条件的影响被加工零件的特点很大程度上决定了机床的配置形式。一般来说，定位基准是水平的，且被加工与基准垂直应采用卧式组合机床，其排屑和操作以及其具体因素都方便、简单。根据加工部位的特点、孔直径相同是在同一加工面内位置度要求降低，组合机床完成全可以满足其要求。由于物镜座的结构不是十分复杂。以所采用单工位卧式组合机床完成本道工序的加工。卧式组合机床优点是加工和装配的工艺性能好，安装调整与运输比较方便、其缺点是削弱了床身的刚性。这个弊病通常是利用加强部件的联接部分的刚度来被补偿的。不同的工艺安排，动力部件的不同配置会不会产生多种配置方案，而不同的配置方案，又对机床的复杂程度，通用化程度，结构工艺性加工精度，经济效果等有不同影响。不同配置型式组合机床的特点及适应性单工位组合机床通常是用于加工一个或两个工件，特别适用于大中型箱体件的加工。根据配置动力部件的数量，这类机床可以从单面或同时从几个方面对工件进行加工。各种形式的单工位组合机床具有固定的夹具。通常可以安装一个工件特别适合于大中型零件的加工。本设计的零件较大，需要加工的孔径较大，且与轴箱配合安装，基于这点考虑，本设计采用单工位组合机床是合适的。不同配置型式组合机床的加工精度在组合机床上影响加工精度的因素很多，一般分为切削负荷无关的误差（如机床原始误差，工件安装误差，夹具与刀具的误差，其它偶然性误差等）和与切削负荷有关的误差（如夹压变形，热变形，刀具磨损所引起的误差和其它偶然性误差）。组合机床加工精度通常是靠夹具来保证的，我们也可以把影响加工精度的因素分为加工误差和夹具误差两大类。那么现在的问题在于确定夹具误差和加工误差之间应构成怎样的比例，夹具公差应取被加工工件公差的百分之几，各种不同结构的夹具又能达到怎样的加工精度。要解决这个问题，想从理论上进行计算，不仅计算复杂，劳动量大，也没有什么实际价值。通常是根据经验数据来进行机床配置型式的选择。一般从固定式夹具组合机床的加工精度和带移动式夹具组合机床的加工精度来考虑。固定式夹具单工位组合机床加工精度最高。这种机床由于零件采用固定导向的位置度可达到0.2mm。而工件要求的位置度为。可见，这种型式的组合机床加工此零件能稳定的保证加工精度。选择机床配置型式应注意的问题1适当提高工序集中程度在确定机床的配置型式和结构方案时，要合理解决工序集中程度的问题。在一个动力头上安装多轴，同时加工多孔来集中工序，是组合机床最基本的方法，在一台机床主轴数量有达根左右的。但是，也不应无限制地增加主轴数量，要考虑到动力头及主轴箱的性能和尺寸，并保证调整和更换刀具的方便性。这些在以后的设计中要得以解决。2.注意排除切屑和操作使用的方便性排除切屑和操作使用的方便性对机床方案也有影响。对于需用前后导向进行精加工的机床，较好的方案是采用卧式加工。因为立式机床加工时，切削易落入下导向，影响机床加工精度，并加速导向的磨损。考虑到这些因素，选用卧式机床。3.夹具形式对机床配置形式的影响选择机床配置型式时要考虑夹具结构的实现可能性和工作的可靠性，在决定加工一个工件的成套流水线上各机床的型式时，还应当注意，使机床与夹具的型式尽量一致，尤其是粗精加工机床。这样不仅有利于保证加工精度，而且便于设计、制造和维修，也提高了机床之间的通用化程度。4.另外还应具有一定的生产批量以上要求将在三图一卡，夹具及主轴箱设计中得到满足和实现。具体的组合机床部件的选择组合机床卧式床身，滑座安装在侧底座上，底座和中间底座用螺钉联为一体，滑座与侧底座间有一个厚的调整垫，采用调整垫对机床的制造和维修都方便。因为当滑座导轨面磨损后，或重新组装时，必须取下滑座导轨面重新修刮并更换（或修磨）调整组，使之恢复应有高度即可，而且划座可使用较好的材料（耐磨性较好的铸铁），而侧底座可使用较差的一些材料。四、方案实施措施研究方法根据组合机床完成工序的一些限制及组合机床各种工艺方法能达到的加工精度、表面粗糙度及技术要求，解决零件是否可以利用组合机床加工以及采用组合机床加工是否合理的问题。必须要在掌握了大量的零件加工工艺资料的基础上，统盘考虑影响制定零件工艺方案、机床配置型式、结构方案的各种因素及应注意的问题。经过分析比较，以确定零件在组合机床上合理可行的加工方法、确定工序间加工余量、选择合适的切削用量、相应的刀具结构、确定机床配置型式等等。经过努力，可以设计出一台能满足加工要求，保证加工精度，运转平稳，工作可靠，结构简单，装卸方便，便于维修、调整的组合机床。措施：通过设计加深与巩固所学机床、夹具、工艺、刀具、液压、材料、计算机绘图等专业知识；提高学生综合运用、灵活运用所学专业知识的能力；增强学生分析问题、查阅资料及文献、计算机绘图等各方面技能；培养学生科学、严谨的工作态度。先查找相关资料，在进行总体设计，再查找具体资料，解决设计中遇到的各种技术难点。1.组合机床总体的设计主要是拟订工艺方案以及确定“三图一卡”。2.组合机床主轴箱的设计是根据主轴箱原始依据图来确定的。3.主轴箱传动装置的设计首先是拟订传动方案，再进行具体的设计计算。五、实施计划开学3月15日毕业实习阶段。毕业实习，查阅资料，市场调查，到多个公司实践，撰写实习报告。3月16日3月31日论文开题阶段。论文总体构思方案，填写开题报告。4月1日5月10日论文初稿阶段。撰写毕业论文初稿。5月11日6月4日中期工作阶段。充实完善毕业论文，中期检查。6月5日6月7日毕业论文预答辩。6月8日6月13日论文定稿阶段。论文修改、定稿，材料复查。6月14日6月16日毕业答辩。6月17日6月18日材料整理装袋。参考文献1.李庆余，张佳.机械制造装备设计.机械工业出版社,20032.卢秉恒.机械制造技术基础.机械工业出版社，20023.丛凤廷，迟建山.组合机床设计.上海科学技术出版社，19934.大连组合机床研究所.组合机床设计.机械工业出版社，19785.孙丽媛.机械制造工艺及专用夹具.冶金工业出版社，20026.东北重型机械学院，洛阳工学院，第一汽车制造厂职工大学.机床夹具设计手册.上海科学技术出版社，19907.浦林祥.金属切削机床夹具设计手册第2版.机械工业出版社，19958.大连组合机床研究所.组合机床设计参考图册.机械工业出版社，19929.甘永力.几何量公差与检测第五版.上海科学技术出版社，200210.孟少农.机械加工工艺手册第2卷.机械工业出版社，199111、Hideo MATSUKA.Japanese open control system for Manufacturing Equipment .Int Japan Socprec Eng 1996.12、Rajashera K,et.al.Sensorless control of AC Motor Drives. New York IEEE PRESS. 199513、E.Budak.Y.Altintas Prediction of Milling force coefficients from ortbogonal cutting Data.Trans ASME Journal of Manufacturing science and Enginnering , 1996毕业设计（论文）连杆螺栓孔钻扩铰组合机床设计33摘要根据设计任务书的要求,本设计说明书针对连杆机床的设计及专用夹具设计进行说明。要内容包括组合机床工艺方案的制定、组合机床配置型式的选择、组合机床总体设计以及主轴箱设计。全文要包括组合机床的总体设计和主轴箱设计两部分。机床总体设计要是在选定工艺方案并确定机床配置形式、结构方案基础上确定“三图一卡”，主轴箱设计根据“三图一卡”，整理编绘出主轴箱原始依据图，重点分析传动系统，经过各种方案的比较，最后确定最优方案。关键词：主轴箱；组合机床；夹具AbstractAccording to the requirements of the mission design, design for wallboard machine and special fixture for the design specification is described. The main contents include aggregate machine-tool craft plan formulation, combined machine tool configuration choice, aggregate machine-tool system design and main shaft case design.The full text mainly includes overall design and main shaft box combination milling machine design two parts. The overall design of machine tool is mainly in the selected process and determine the basis of machine tool configuration, structure scheme to determine the three charts and a card, the headstock design according to three charts and a card, reorganizes the compilation to leave the headstock primitive basis chart, the key analysis transmission system, through the comparison of various schemes, and finally to determine the optimal scheme. In addition, in order to improve labor productivity, reduce labor intensity, guaranteed the processing quality, need to design special jig.Keywords: spindle box; modular machine tool; fixture目录摘要IIAbstractIII1 绪论11.1 课题研究意义11.2钻孔专用设备应用11.3 钻孔专用设备21.3.1多轴头21.3.2 主轴箱21.3.3多轴钻床31.3.4 自动更换主轴箱机床31.4 钻孔专用设备趋势41.5 组合机床总体设计41.5.1 组合机床的概述41.5.2 组合机床的技术发展趋势52 组合机床的总体设计82.1 组合机床方案的制定82.1.1制定工艺方案82.1.2确定组合机床的配置形式和结构方案92.2 确定切削用量及选择刀具112.2.1确定工序间余量112.2.2选择切削用量112.2.3确定切削力、切削扭矩、切削功率122.2.4选择刀具结构122.3 钻孔组合机床总设计“三图一卡”的编制122.3.1 被加工零件工序图132.3.2 加工示意图132.3.3机床联系尺寸图172.3.4生产率计算卡193 主轴箱的设计213.1 主轴箱的设计213.1.1绘制主轴箱设计原始依据图213.1.2齿轮模数选择223.1.3主轴箱的传动设计223.1.4绘制传动系统图243.2 传动轴的直径估算253.2.1 确定各轴转速253.2.2传动轴直径的估算：确定各轴最小直径263.2.3 键的选择273.3 传动轴的校核273.3.1 传动轴的校核283.3.2 键的校核28结论30致谢31参考文献32 1 绪论1.1 课题研究意义市场的开放性和全球化使产品的竞争日趋激烈。而决定产品竞争力的指标是产品的开发时间(Time ) ，产品(Quality)，成本(Cost)，创新能力(Creation)和服务(Service)。用户在追求高质量产品的同时，会更多的追求较低的价格和较短的交货周期。美国制造业在20世纪50至40年代要以扩大生产规模作为企业竞争力的第一要素，而在70年代竞争力的第一要素为降低生产成本，80年代为提高产品质量，90年代为市场响应速度。所以现代企业都期望通过提高自身的科技含量，增强竞争力。制造业是国家重要的基础工业之一，制造业的基础是。是众多机械制造的母机，它的发展水平，与制造业的生产能力和制造精度有着直接关系，关系到国家机械工业以至整个制造业的发展水平.是先进制造技术的基本单元载体，机械产品的质量、更新速度、对市场的应变能力、生产效率等在很大程度上取决于的效能。因此，制造业对于一个国家经济发展起着举足轻重的作用我国是世界上产量最多的国家.根据德国工业协会(VD W )2000年统计资料，在要的生产国家中，中国排名为世界第五位。但是在国际市场竞争中仍处于较低水平:即使在国内市场也面临着严峻的形势:一方面国内市场对各类产品有着大量的需求，而另一方面却有不少国产滞销积压，国外产品充斥市场。1.2钻孔专用设备应用据统计，一般在车间中普通机床的平均切削时间很少超过全部工作时间的15%。其余时间是看图、装卸工件、调换刀具、操作机床、测量以及清除铁屑等等。使用数控机床虽然能提高85%，但购置费用大。某些情况下，即使生产率高，但加工相同的零件，其成本不一定比普通机床低。故必须更多地缩短加工时间。不同的加工方法有不同的特点，就钻削加工而言，钻孔专用设备是一种通过少量投资来提高生产率的有效措施。虽然不可调式多轴头在自动线中早有应用，但只局限于大批量生产。即使采用可调式多轴头扩大了使用范围，仍然远不能满足批量小、孔型复杂的要求。尤其随着工业的发展，大型复杂的钻孔专用设备更是引人注目。例如原子能发电站中大型冷凝器水冷壁管板有15000个20孔，若以摇臂钻床加工，单单钻孔与锪沉头孔就要842.5小时，另外还要划线工时151.1小时。但若以数控八轴落地钻床加工，钻锪孔只要171.6小时，划线也简单，只要1.9小时。因此，利用数控控制的二个坐标轴，使刀具正确地对准加工位置，结合钻孔专用设备不但可以扩大加工范围，而且在提高精度的基础上还能大大地提高工效，迅速地制造出原来不易加工的零件。有人分析大型高速柴油机30种箱形与杆形零件的2000多个钻孔操作中，有40%可以在自动更换主轴箱机床中用二轴、三轴或四轴多轴头加工，平均可减少20%的加工时间。1975年法国巴黎机床展览会也反映了钻孔专用设备的使用愈来愈多这一趋势。1.3 钻孔专用设备钻孔专用设备是在一次进给中同时加工许多孔或同时在许多相同或不同工件上各加工一个孔。这不仅缩短切削时间，提高精度，减少装夹或定位时间，并且在数控机床中不必计算坐标，减少字块数而简化编程。它可以采用以下一些设备进行加工：立钻或摇臂钻上装多轴头、多轴钻床、多轴组合机床心及自动更换主轴箱机床。甚至可以通过二个能自动调节轴距的轴或主轴箱，结合数控工作台纵横二个方向的运动，加工各种圆形或椭圆形孔组的一个或几个工序。现在就这方面的现状作一简介。1.3.1多轴头从传动方式来说要有带传动、齿轮传动与万向联轴节传动三种。这是大家所熟悉的。前者效率较高，结构简单，后者易于调整轴距。从结构来说有不可调式与可调式二种。前者轴距不能改变，多采用齿轮传动，仅适用于大批量生产。为了扩大其赞许适应性，发展了可调式多轴头，在一定范围内可调整轴距。它要装在有万向.二种。（1）万向轴式也有二种:具有对准装置的轴。轴装在可调支架中，而可调支架能在壳体的T形槽中移动，并能在对准的位置以螺栓固定。（2）具有公差的圆柱形轴套。轴套固定在与式件孔型相同的模板中。前一种适用于批量小且孔组是规则分布的工件（如孔组分布在不同直径的圆周上）。后一种适用于批量较大式中小批量的轮番生产中，刚性较好，孔距精度亦高，但不同孔型需要不同的模板。多轴头可以装在立钻式摇臂钻床上，按钻床本身所具有的各种功能进行工作。这种钻孔专用设备方法，由于钻孔效率、加工范围及精度的关系，使用范围有限。1.3.2 主轴箱也象多轴头那样作为标准部件生产。美国Secto公司标准齿轮箱、主轴箱等设计的不可调式主轴箱。有32种规格，加工面积从300300毫米到6001050毫米，工作轴达60根，动力达22.5千瓦。Romai工厂生产的可调主轴箱调整方便，只要先把齿轮调整到接近孔型的位置，然后把与它联接的可调轴移动到正确的位置。因此，这种结构只要改变模板，就能在一定范围内容易地改变孔型，并且可以达到比普通主轴箱更小的孔距。根据成组加工原理使用主轴箱或多轴头的组合机床很适用于大中批量生产。为了在加工中获得良好的效果，必需考虑以下数点：（1）工件装夹简单，有足够的冷却液冲走铁屑。（2）夹具刚性好，加工时不形变，分度定位正确。（3）使用二组刀具的可能性，以便一组使用，另一组刃磨与调整，从而缩短换刀停机时间。（4）使用优质刀具，监视刀具是否变钝，钻头要机磨。（5）尺寸超差时能立即发现。1.3.3多轴钻床这是一种能满足钻孔专用设备要求的钻床。诸如导向、功率、进给、转速与加工范围等。巴黎展览会中展出的多轴钻床多具液压进给。其整个工作循坏如快进、工进与清除铁屑等都是自动进行。值得注意的是，多数具有单独的变速机构，这样可以适应某一组孔中不同孔径的加工需要。1.3.4 自动更换主轴箱机床为了中小批量生产合理化的需要，最近几年发展了自动更换主轴箱组合机床。(1) 自动更换轴机床自动更换轴机床顶部是回转式主轴箱库，挂有多个不可调主轴箱。纵横配线盘予先编好工作程序，使相应的主轴箱进入加工工位，定位紧并与动力联接，然后装有工件的工作台转动到主轴箱下面，向上移动进行加工。当变更加工对象时，只要调换悬挂的主轴箱，就能适应不同孔型与不同工序的需要。(2)多轴转塔机床转塔上装置多个不可调或万向联轴节主轴箱，转塔能自动转位，并对夹紧在回转工作台的工件作进给运动。通过工作台回转，可以加工工件的多个面。因为转塔不宜过大，故它的工位数一般不超过46个。且主轴箱也不宜过大。当加工对象的工序较多、尺寸较大时，就不如自动更换主轴箱机床合适，但它的结构简单。(3)自动更换主轴箱组合机床它由自动线或组合机床中的标准部件组成。不可调主轴箱与动力箱按置在水平底座上，主轴箱库转动时整个装置紧固在进给系统的溜板上。主轴箱库转动与进给动作都按标准子程序工作。换主轴箱时间为几秒钟。工件夹紧于液压分度回转工作台，以便加工工件的各个面。好果回转工作台配以卸料装置，就能合流水生产自动化。在可变生产系统中采用这种装置，并配以相应的控制器可以获得完整的加工系统。(4) 数控八轴落地钻床大型冷凝器的水冷壁管板的孔多达15000个，它与支撑板联接在一起加工。孔径为20毫米，孔深180毫米。采用具有内冷却管道的麻花钻，57巴压力的冷却液可直接进入切削区，有利于排屑。钻尖磨成90供自动定心。它比普通麻花钻耐用，且进给量大。为了缩短加工时间，以8轴数控落地加工。1.4 钻孔专用设备趋势钻孔专用设备生产效率高，投资少，生产准备周期短，产品改型时设备损失少。而且随着我国数控技术的发展，钻孔专用设备的范围一定会愈来愈广，加工效率也会不断提高。1.5 组合机床总体设计1.5.1 组合机床的概述组合机床（transfer and unit machine）是以系列化和标准化的通用部件为基础，配以少量专用部件对一种或多种工件按预先确定的工序进行切削加工的机床。兼有万能机床和专用机床的优点。通用零部件通常占整个机床零部件的7090，只需要根据被加工零件的形状及工艺改变极少量的专用部件就可以部分或全部进行改装，从而组成适应新的加工要求的设备。由于在组合机床上可以同时从几上方向采用多把刀具对一个或数个工件进行加工，所以可减少物料的搬运和占地面积，实现工序集中，改善劳动条件，提高生产效率和降低成本。将多台组合机床联在一起，就成为自动生产线。组合机床广泛应用于需大批量生产的零部件，如汽车等行业中的箱体等。另外在中小批量生产中也可应用成组技术将结构和工艺相似的零件归并在一起，以便集中在组合机床上进行加工。组合机床一般可完成的工艺范围有：铣平面、刮平面、车端面、车锥面、钻孔、扩孔、铰孔、镗孔、倒角、切槽、以及加工螺纹、滚压、拉削、磨削、抛光工序。组合机床一般采用多轴、多刀、多序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。由于通用部件已经标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。组合机床一般用于加工箱体类或特殊形状的零件。加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。组合机床的通用部件按功能分为动力部件、支承部件、输送部件、控制部件和辅助部件5类。动力部件为机床提供主运动和进给运动，主要有动力箱（将电动机的旋转运动传递给主轴箱）、切削头（装在各个主轴上，用于各单一工序的加工）、动力滑台（用于安装动力箱或切削头，以实现进给运动）；支承部件用以安装动力滑台、带有进给机构的切削头或夹具等的部件，有侧底座、中间底座、支架、可调支架、立柱和立柱底座等；输运部件用以输送工件或主轴箱至加工工位的部件，主要有分度回转工作台、环形分度回转工作台、分度鼓轮和往复移动工作台等；控制部件用以控制机床的自动工作循环的部件，有液压站、电气柜和操纵台等；辅助部件包括润滑、冷却和排屑装置等。根据配置型式，组合机床可分为单工位和多工位两大类。其中单工位组合机床按被加工面的数量又有单面、双面、三面和四面4种，通常只能对各个加工部位同时进行一次加工；多工位组合机床则有回转工作台式、往复工作台式、中长立柱式和回转鼓轮式4种，能对加工部位进行多次加工。通用部件按功能可分为动力部件、支承部件、输送部件、控制部件和辅助部件五类。1.5.2 组合机床的技术发展趋势最早的组合机床于1911年在美国制成，用于加工汽车零件。1953年，美国福特汽车公司和通用汽车公司与美国机床制造厂协商，确定了组合机床通用部件标准化的原则。1973年，国际标准化组织（ISO）公布了第一批组合机床通用部件标准。1975年，中国第一机械工业部颁布了中国的第一批组合机床通用部件标准。组合机床现代发展的方向主要有以下几个特点：a、组合机床品种的发展重点。在组合机床这类专用机床中，回转式多工位组合机床和自动线占有很重要的地位。因为这两类机床可以把工件的许多加工工序分配到多个加工工位上，并同时能从多个方向对工件的几个面进行加工，此外，还可以通过转位夹具(在回转工作台机床上)或通过转位、翻转装置(在自动线上)实现工件的五面加工或全部加工，因而具有很高的自动化程度和生产效率，被汽车、摩托车和压缩机等工业部门所采用。b、自动线节拍时间进一步缩短。目前，以大批量生产为特征的轿车和轻型载货车，其发动机的年产量通常为60万台左右，实现这样大的批量生产，回转式多工位组合机床和自动线在三班运行的情况下，其节拍时间一般为2030秒，当零件生产批量更大时，机床的节拍时间还要更短些。自动线的短节拍，主要是通过缩短基本时间和辅助时间来实现的。缩短基本时间的主要途径是采用新的刀具材料和新颖刀具，以通过提高切削速度和进给速度来缩短基本时间。缩短辅助时间主要是缩短包括工件输送、加工模块快速引进以及加工模块由快进转换为工进后至刀具切入工件所花的时间。为缩短这部分空行程时间，普遍采用提高工件(工件直接输送)或随行夹具的输送速度和加工模块的快速移动速度。目前，随行夹具的输送速度可达60m/min或更高些，加工模块快速移动速度达40m/min。c、组合机床柔性化进展迅速。十多年来，作为组合机床重要用户的汽车工业，为迎合人们个性化需求，汽车变型品种日益增多，以多品种展开竞争已成为汽车市场竞争的特点之一，这使组合机床制造业面临着变型多品种生产的挑战。为适应多品种生产，传统以加工单一品种的刚性组合机床和自动线必须提高其柔性。组合机床的柔性化主要是通过采用数控技术来实现的。开发柔性组合机床和柔性自动线的重要前提是开发数控加工模块，而有着较长发展历史的加工中心技术为开发数控加工模块提供了成熟的经验。由数控加工模块组成的柔性组合机床和柔性自动线，可通过应用和改变数控程序来实现自动换刀、自动更换多主轴箱和改变加工行程、工作循环、切削参数以及加工位置等，以适应变型品种的加工。组合机床自动线柔性化的迅速发展和节拍时间的日益缩短，充分显示了CNC技术和刀具技术给组合机床自动线带来的巨大技术进步，使柔性自动线在多品种、大批量生产中成为重要的技术装备。但在这里必须指出，在组合机床和自动线实现柔性化发展的同时，加工中心高速化发展异常迅速。加工中心与组合机床的竞争日趋激烈。d、加工精度日益提高。特别自80年代中期以来，汽车制造业为增强其汽车的竞争力，不断地加严其发动机的关键件的制造公差，并通过计算机辅助测量和分析方法，以及通过设备能力检验来提高其产品的质量。这无疑是对组合机床和自动线提出了更高的要求。组合机床制造厂为了满足用户对工件加工精度的高要求，除了进一步提高主轴部件、镗杆、夹具(包括镗模)的精度，采用新的专用刀具，优化切削工艺过程，采用刀具尺寸测量控制系统和控制机床及工件的热变形等一系列措施外，目前，空心工具锥柄(HSK)和过程统计质量控制(SPC)的应用已成为自动线提高和监控加工精度的新的重要技术手段。e、综合自动化程度日益提高。近十年来，为进一步提高工件的加工精度和减少工件在生产过程中的中间储存、搬运以及缩短生产流程时间，将工件加工流程中的一些非切削加工工序(如工序间的清洗、测量、装配和试漏等)集成到自动线或自动线组成的生产系统中，以实现工件加工、表面处理、测量和装配等工序的综合自动化。f、其它技术的应用动向。在工业发达国家的组合机床行业中，下列技术得到了较为广泛的应用。组合机床设计普及CAD技术在国外许多公司中，组合机床设计已普遍采用CAD工作站，在设计室几乎很难见到传统的绘图板。CAD除应用于绘图工作外，并在构件的刚度分析(有限元方法)、组合机床及自动线设计方案比较和选择，以及方案报价等方面均已得到广泛应用，从而显著地提高了设计质量和缩短了设计周期。加之国外许多公司在组合机床和自动线组成模块方面的系列化和通用化程度很高(一般达90%以上)，使组合机床和自动线的交货期进一步缩短。2 组合机床的总体设计2.1 组合机床方案的制定2.1.1制定工艺方案零件加工工艺将决定组合机床的加工质量、生产率、总体布局和夹具结构等。所以，在制定工艺方案时，必须计算分析被加工零件图，并深入现场了解零件的形状、大小、材料、硬度、刚度，加工部位的结构特点加工精度，表面粗糙度，以及定位，夹紧方法，工艺过程，所采用的刀具及切削用量，生产率要求，现场所采用的环境和条件等等。并收集国内外有关技术资料，制定出合理的工艺方案。图2.1根据被加工零件（连杆）的零件图（图2.1），加工2个孔的工艺过程：(1) 加工孔的要技术要求。2个直径均为12.2mm。工件材料为45，HB170-241HBS汽车年产量为60000万件,每辆车中该零件数量为4件,备品率为1.5%,废品率为0.5%。(2) 工艺分析加工该孔时，孔的位置度公差为0.05mm。根据组合机床的工艺方法及能达到的精度，可采用如下的加工方案：一次性加工通孔，孔径为12.2mm。 (3) 定位基准及夹紧点的选择加工此零件上的孔，以上表面限制三个自由度和右端面限制三个自由度，位于中间的孔通过螺杆起到了很好的夹紧作用。在保证加工精度的情况下，提高生产效率减轻工人劳动量，由于工件是大批量生产，因此在设计时就认为是人工夹紧。2.1.2确定组合机床的配置形式和结构方案(1)被加工零件的加工精度被加工零件需要在组合机床上完成的加工工序及应保证的加工精度，是制造机床方案的要依据。连杆钻孔的精度要求较高，可采用钻孔组合机床。为了加工出表面粗糙度为Ra1.6um的孔，采取提高机床原始制造精度和工件定位基准精度并减少夹压变形等措施就可以了。为此，机床通常采用尾置式齿轮动力装置，进给采用液压系统，被加工零件图如图2.1所示图2.1 连杆 (2) 被加工零件的特点这要指零件的材料、硬度加工部位的结构形状，工件刚度定位基准面的特点，它们对机床工艺方案制度有着重要的影响。此连杆的材料是45、硬度HB170241、孔的直径为12.2mm。采用多孔同步加工，零件的刚度足够，工件受力不大，振动，及发热变形对工件影响可以不计。一般来说，孔中心线与定位基准面平行且需由一面或几面加工的箱体宜用卧式机床，立式机床适宜加工定位基准面是水平的且被加工孔与基准面垂直的工件，而不适宜加工安装不方便或高度较大的细长工件。对大型箱体件采用单工位机床加工较适宜，而中小型零件则多采用多工位机床加工。此零件的加工特点是中心线与定位基准平面是垂直的，并且定位基准面是水平的，工件较小，其孔分布较密集，主轴箱体积较大，一次钻孔，选择立式钻床。(3) 零件的生产批量零件的生产批量是决定采用单工位、多工位、自动线或按中小批量生产特点设计组合机床的重要因素。按设计要求生产纲领为年生产量为2万件，从工件外形及轮廓尺寸，为了减少加工时间，采用多轴头，为了减少机床台数，此工序尽量在一台机床上完成，以提高利用率。(4) 机床使用条件根据使用组合机床对车间布置情况、工序间的联系、技术能力和自然条件等的要求来选择适合的组合机床。综合以上所述：通过对连杆零件的结构特点、加工部位、尺寸精度、表面粗糙度和技术要求、定位、夹紧方式、工艺方法，并定出影响机床的总体布局和技术性能等方面的考虑，最终决定设计四轴头多工位同步钻床。2.2 确定切削用量及选择刀具2.2.1确定工序间余量为使加工过程顺利进行并稳定的保证加工精度，必须合理地确定工序余量。生产中常用查表给出的组合机床对孔加工的工序余量，以消除转、定位误差的影响。12.2mm的孔在钻孔时，直径上工序间余量均为0.2mm。2.2.2选择切削用量确定了在组合机床上完成的工艺内容了，就可以着手选择切削用量了。因为所设计的组合机床为多轴同步加工在大多数情况下，所选切削用量，根据经验比一般通用机床单刀加工低30%左右多轴主轴箱上所有刀具共用一个进给系统，通常为标准动力滑台，工作时，要求所有刀具的每分钟进给量相同，且等于动力滑台的每分钟进给量（mm/min）应是适合有刀具的平均值。因此，同一主轴箱上的刀具轴可设计成同转速和同的每转进给量（mm/r）与其适应。以满足直径的加需要，即： 2.1式中：各轴转速（r/min）各轴进给量（mm/r）动力滑台每分钟进给量（mm/min）由于连杆钻孔的加工精度、工件材料、工作条件、技术要求等，按照经济地选择满足加工要求的原则，采用查表的方法查得：孔钻头直径D=12.2mm，进给量f=0.18mm/r、切削速度v=18m/min2.2.3确定切削力、切削扭矩、切削功率根据选定的切削用量（要指切削速度v及进给量f）确定切削力，作为选择动力部件（滑台）；确定切削扭矩，用以确定轴及其它传动件（齿轮，传动轴等）的尺寸；确定切削功率，用以选择传动电动（一般指动力箱）功率，通过查表计算如下：切削力： =262.2 =2612.2=2378.5N切削扭矩： =102.3 =10 =9979Nmm切削功率： =2.4 =997918/(97403.1412.2)=0.43kw 式中： HB布氏硬度 F切削力（N） D钻头直径（mm） f每转进给量（mm/r） T切削扭矩(Nmm) V切削速度（m/min） P切削功率(kw)2.2.4选择刀具结构连杆的布氏硬度在HB170-241，孔径D为12.2mm刀具的材料选择高速钢钻头（W18Cr4V），为了使工作可靠、结构简单、刃磨简单，选择标准12.2mm的麻花钻。孔加工刀具的长度应保证加工终了时刀具螺旋槽尾端与导向套之间有3050mm的距离，以便排出切屑和刀具磨损后有一定的向前的调整量。2.3 钻孔组合机床总设计“三图一卡”的编制总体设计方案的图纸表达形式“三图一卡”设计，其内容包括：绘制被加工零件工序图、加工示意图、机床联系尺寸图、编制生产率卡。2.3.1 被加工零件工序图1、被加工零件工序图的作用及内容被加工零件工序图是根据选定的工艺方案，表示一台组合机床完成的工艺内容，加工部位的尺寸、精度、表面粗糙度及技术要求，加工用的定位基准、夹具部位及被加工零件的材料、硬度等状况的图纸。它是在原零件图基础上，突出本机床的加工的内容，加上必要的说明绘制成的，是组合机床设计的要依据，也是制造、使用、检验和调整机床的重要技术文件。连杆钻孔组合机床的被加工零件工序图如2.2所示。图上要内容：（1）被加工零件的形状，要外廓尺寸和本机床要加工部位的尺寸、精度、表面粗糙度、形位精度等技术要求，以及对上道工序的技术要求等。（2）本工序所选定的定位基准、夹紧部位及夹紧方向。（3）被加工零件的名称、编号、材料、硬度及被加工部位的加上余量等。2、绘制被加工零件工序图的注意事项（1）为了使被加工零件工序图清晰明了，一定要图出被本机床的加工内容。绘制时，应按一定的比例，选择足够的视图及剖位视图，突出加工部位（用粗实线），并把零件轮廓及与机床、夹具设计有关粗实线标记。如图2.2中定位基准，机械夹压位置及方向，辅助支承均须用规定的符号部（用细实线）表清楚，凡本道工序保证的尺寸、角度等，均应在尺寸数值下方面用表示出来。图2.2连杆工序图（2）加工部位的位置尺寸应由定位基准注起，为便于加工及检查，有时因所选定位基准与设计基准不重合，则须对加工部位要求位置尺寸精度进行分析换算。2.3.2 加工示意图1、加工示意图的作用和内容加工示意图是被加工零件工艺方案在图样上的反映，表示被加工零件在机床上的加工过程，刀具的布置以及工件、夹具、刀具的相对位置关系，机床的工作行程及工作循环等，是刀具、夹具、主轴箱、电气和液压系统设计选择动力部件的要依据，是整台组合机床布局形式的原始要求，也是调整机床和刀具所必需的重要文件。图2.3为连杆钻孔的加工示意图图2.3加工示意图在图上应标注的内容：（1）机床的加工方法，切削用量，工作循环和工作行程。（2）工件、夹具、刀具及主轴箱端面之间的距离等。（3）轴的结构类型，尺寸及外伸长度；刀具类型，数量和结构尺寸、接杆、导向装置的结构尺寸；刀具与导向置的配合，刀具、接杆、轴之间的连接方式，刀具应按加工终了位置绘制。2、绘制加工示意图之前的有关计算（1）刀具的选择刀具选择考虑加工尺寸精度、表面粗糙度、切削的排除及生产率要求等因素。刀具的选择前已述及，此处就不在追述了。（2）导向套的选择在组合机床上加工孔，除用刚性轴的方案外，工件的尺寸、位置精度要取决于夹具导向。因此正确选择导向装置的类型，合理确定其尺寸、精度，是设计组合机床的重要内容，也是绘制加工示意图时必须解决的内容。1）选择导向类型根据刀具导向部分直径和刀具导向的线速度v=18m/min，选择固定式导向。2）导向套的参数根据刀具的直径选择固定导向装置固定导向装置的标准尺寸如下表：表2.1 固定导向装置的标准尺dd1DD1D2ll1l2l3l4L512.212.24030341504012.2121746固定装置的配合如下表：表2.2 固定装置的配合导向类别工艺方法DDD1刀具导向部分外径固定导向钻孔G7（或F8）H7/g6H7/n6g6固定导向装置的布置如图2.4所示图2.4 固定导向装置的布置（3）初定轴类型、尺寸、外伸长度因为轴的材料为40Cr，剪切弹性模量G=81.0GPa,刚性轴取14（0）m,所以B取2.316，根据刚性条件计算轴的直径为： dB2.59式中： d轴直径（mm）（24.65） T轴所承受的转矩（Nmm）B系数本设计中轴直径d=12.2mm,轴外伸长度为：L=115mm，D/为40/28。（4）选择刀具接杆由以上可知，主轴箱各轴的外伸长度为一定值，而刀具的长度也是一定值，因此，为保证主轴箱上各刀具能同时到达加工终了位置，就需要在轴与刀具之间设置可调环节，这个可调节在组合机床上是通过可调整的刀具接杆来解决的,连接杆如图2.5所示，图2.5 可调连接杆连接杆上的尺寸d与轴外伸长度的内孔D配合，因此，根据接杆直径d选择刀具接杆参数如表2.3所示：表2.3 可调接杆的尺寸dD1(h6)d2d3Ll1l2l3螺母厚度28Tr282莫氏1号12.0613612.2551425012（5）确定加工示意图的联系尺寸从保证加工终了时主轴箱端面到工件端面间距离最小来确定全部联系尺寸，加工示意图联系尺寸的标注如图2.3所示。其中最重要的联系尺寸即工件端面到主轴箱端面之间的距离（图中的尺寸321mm）,它等于刀具悬伸长度、螺母厚度、轴外伸长度与接杆伸出长度（可调）之和，再减去加工孔深度和切出值。（6）工作进给长度的确定如图2.6工作进给长度应等于工件加工部位长度L与刀具切入长度和切出长度之和。切入长应应根据工件端面误差情况在510mm之间选择，误差大时取大值，因此取=8mm，切出长度=1/3d+(38)= x12.2+712mm，所以=8+12+12=32mm.（7）快进长度的确定考虑实际加工情况，在未加工之前，保证工件表面与刀尖之间有足够的工作空间，也就是快速退回行程须保证所有刀具均退至夹具导套内而不影响工件装卸。这里取快速退回行程为120mm，快退长度等于快速引进与工作工进之和，因此快进长度120-45=75mm.2.3.3机床联系尺寸图图2.7 机床联系尺寸图1、联系尺寸图的作用和内容一般来说，组合机床是由标准的通用部件动力箱、动力滑台、立柱、立柱底座加上专用部件组合而成。联系尺寸图用来表示机床各组成部件的相互装配和运动关系，以检验机床各部件的相对位置及尺寸联系是否满足要求，通用部件的选择是否合适，并为进一步开展主轴箱、夹具等专用部件、零件的设计提供依据。联系尺寸图也可以看成是简化的机床总图，它表示机床的配置型式及总体布局。如图2.7所示，机床联系尺寸图的内容包括机床的布局形式，通用部件的型号、规格、动力部件的运动尺寸和所用电动机的要参数、工件与各部件间的要联系尺寸，专用部件的轮廓尺寸等。2、选用动力部件选用动力部件要选择型号、规格合适的动力滑台、动力箱。（1）滑台的选用通常，根据滑台的驱动方式、所需进给力、进给速度、最大行程长度和加工精度等因素来选用合适的滑台。1）驱动形式的确定根据对液压滑台和机械滑台的性能特点比较，并结合具体的加工要求，使用条件选择HY系列液压滑台。2）确定轴向进给力滑台所需的进给力=42378.5=9512.2N 式中：各轴加工时所产生的轴向力由于滑台工作时，除了克服各轴的轴的向力外，还要克服滑台移动时所产生的摩擦力。因而选择滑台的最大进给力应大于9.512.2KN。3）确定进给速度液压滑台的工作进给速度规定一定范围内无级调速，对液压滑台确定切削用量时所规定的工作进给速度应大于滑台最小工作进给速度的0.51倍;液压进给系统中采用应力继电器时，实际进给速度应更大一些。本系统中进给速度=nf=18mm/min。所以选择1HY32A液压滑台，工作进给速度范围20650mm/min，快速速度10m/min。4）确定滑台行程滑台的行程除保证足够的工作行程外，还应留有前备量和后备量。前备量的作用是动力部件有一定的向前移动的余地，以弥补机床的制造误差以及刀具磨损后能向前调整。本系统前备量为20mm，后备量的作用是使动力部件有一定的向后移动的余地，为方便装卸刀具，这里取80mm,所以滑台总行程应大于工作行程，前备量，后备量之和。即：行程L120+20+80=220mm，取L630mm。综合上述条件，确定液压动力滑台型号1HY32A,以及相配套的滑台底座（1CC321型）。（2）由下式确定动力箱的选用动力箱要依据多轴所需的电动机功率来选用，在主轴箱没有设计之前，可算 2.66*0.4KW式中：主轴箱传动效率，加工黑色金属时0.80.9；有色金属时0.70.8，本系统加工45，取0.8动力箱的电动机功率应大于计算功率，并结合轴要求的转速大小选择。因此，选用电动机型号为Y132M1-6的1TD32I型动力箱，动力箱输出轴至箱底面高度为180mm。要技术参数如下表：表2.4电机型号及参数电机传动型号转速范围（r/min）电机功率（）配套轴部件型号电机转速输出转速D50 Y132M1-696047041HY32A,1CC321,1CD3213、配套支承部件的选用立柱底座1CD322。4、确定装料高度装料高度指工件安装基面至机床底面的垂直距离，在现阶段设计组合机床时，装料高度可视具体情况在H5801060mm之间选取，本系统取装料高度为800mm。5、中间底座轮廓尺寸中间底座的轮廓尺寸要满足滑台在其上面联接安装的需要，又考虑到与立柱底座相连接。因此，中间底座采用侧底座1CD321。6、确定主轴箱轮廓尺寸本机床配置的主轴箱总厚度为340mm，宽度和高度按标准尺寸中选取。计算时，主轴箱的宽度B和高度H可确定为：B=320，H=12.20根据上述计算值，按主轴箱轮廓尺寸系列标准，最后确定主轴箱轮廓尺寸BH=32012.20mm。2.3.4生产率计算卡生产率计算卡是反映所设计机床的工作循环过程、动作时间、切削用量、生产率、负荷率等技术文件，通过生产率计算卡，可以分析拟定的方案是否满足用户对生产率及负荷率的要求。计算如下：切削时间： T切= L/vf+t停2.7 = 45/74.710/415 =0.612.2 min式中： T切机加工时间（min） L工进行程长度（mm） vf 刀具进给量（mm/min） t停死挡铁停留时间。一般为在动力部件进给停止状态下，刀具旋转510 r所需要时间。这里取10r辅助时间 T辅 = +t移+t装2.8 = （75120）/1000+0.13+2= 2.312.2min 式中： L3、L4 分别为动力部件快进、快退长度（mm） vfk 快速移动速度（mm/min） t移工作台移动时间（min）,一般为0.050.13min,取0.13 min t装装卸工件时间（min）一般为0.51.5min,本例取2min机床生产率 Q1 = 60/T单2.9 = 60/（T切+T辅） =60/（0.612.2+3.295） =15.3 件/h机床负荷率按下式计算 = Q / Q1100%2.10 = A / Q1tk100% =20000/15.31950100% =67.04% 式中：Q机床的理想生产率（件/h） A年生产纲领（件） tk年工作时间，单班制工作时间tk =1950h表2.5 生产率计算卡3 主轴箱的设计3.1 主轴箱的设计3.1.1绘制主轴箱设计原始依据图主轴箱设计原始依据图是根据“三图一卡”绘制的如图3.1所示:图3.1 钻孔组合机床主轴箱图中主轴箱的两定位销孔中心连线为横坐标，工件加工孔对称，选择箱体中垂线为纵坐标，在建立的坐标系中标注轮廓尺寸及动力箱驱动轴的相对位置尺寸。轴部为逆时针旋转（面对轴看）。轴的工序内容，切削用量及轴尺寸及动力部件的型号和性能参数如表 3.1所示：表3.1 轴外尺寸及切削用量轴号轴外伸尺寸工序内容切削用量D/dLN（r/min）V(m/min)f(mm/r)Vf(mm/min)1、2、3、440/28115钻12.2415180.1874.7注：1被加工零件编号及名称：箱体材料：45 JB297-62；硬度: HB170-241，前、后、侧盖等材料为HT1502动力部件型号：1TD32I动力箱，电动机型号Y112M-6；功率P2.2kw。3.1.2齿轮模数选择本组合机床要用于钻孔，因此采用滚珠轴承轴。齿轮模数m可按下式估算： m=(3032)=321.82.11式中：m估算齿轮模数 P齿轮所传递的功率（kw） Z对啮合齿中的小齿轮数 N小齿轮的转速（r/min）主轴箱输入齿轮模数取m=2。3.1.3主轴箱的传动设计（1）根据原始依据图（图3.2），画出驱动轴、轴坐标位置。如下表：表3.2 驱动轴、轴坐标值坐标销O1驱动轴O轴1轴2轴3轴4X17503737-37-37Y086.5103.512.29.512.29.5103.5（2）确定传动轴位置及齿轮齿数图3.2 齿轮的最小壁厚1）最小齿数的确定为保证齿轮齿根强度，根据组合机床简明设计手册可知，驱动轴齿数要在21-24之间。2）传动轴2为轴1，2，3，4都各自在同一同心圆上。主轴箱的齿轮模数按驱动轴齿轮估算 2.12.2所以选择两级传动，且传动比分配为：一级为1.01.0;二级为1.41.0。驱动轴的直径为40mm，由组合机床简明设计手册查得知：t=33.3mm,当m=3时，驱动轴上的齿数为：Zmin2.17去驱动齿轮齿数Z=24。通用的齿轮有三种，即传动齿轮、动力箱齿轮和电机齿轮。材料均为45钢，热处理为齿部高频淬火G54。本机床齿轮的选用按照下表选用表2.8齿轮种类及参数齿轮种类宽度（mm）齿数模数（mm）孔径（mm）驱动轴齿轮24321750连续17702、2.5、32、2.5、3、415、20、30、35、4012.2、30、35、40、50传动轴齿轮44（B型）21-24312.2、30、35、40、50输出轴齿轮3221-24318、22、28、32、36计算各轴转速使各轴转速的相对转速损失在5%以内，由公式：V= 知：n1=n2=n3=n4=18x1000/3.12.2/12.2=415r/min绘制传动系统图传动系统图是表示传动关系是示意图，即用以确定的传动轴将驱动轴和各轴连接起来，绘制在主轴箱轮廓内的传动示意图，如图3.3所示图3.3 钻孔主轴箱传动系统图图中传动轴齿轮和驱动轴齿轮为第排。在图中标出齿轮的齿数、模数、变位系数，以校核驱动轴是否正确。另外，应检查同排的非啮合齿轮是否齿顶干涉；还画出轴直径和轴套直径，以避免齿轮和相邻的轴轴套相碰。3.2 传动轴的直径估算传动轴除应满足强度要求外，还应满足刚度的要求，强度要求保证轴在反复载荷和扭载荷作用下不发生疲劳破坏。机床传动系统精度要求较高，不允许有较大变形。因此疲劳强度一般不失是要矛盾，除了载荷很大的情况外，可以不必验算轴的强度。刚度要求保证轴在载荷下不至发生过大的变形。因此，必须保证
