拨叉加工工艺及两套夹具设计【全套CAD图纸+毕业论文】【原创资料】

资源目录

拨叉加工工艺及两套夹具设计【全套CAD图纸+毕业论文】【原创资料】.rar

拨叉加工工艺及两套夹具设计

论文.doc---(点击预览)

工序卡过程.doc---(点击预览)

工序卡

机械加工工序卡片8.doc---(点击预览)

机械加工工序卡片7.doc---(点击预览)

机械加工工序卡片6.doc---(点击预览)

机械加工工序卡片5.doc---(点击预览)

机械加工工序卡片4.doc---(点击预览)

机械加工工序卡片3.doc---(点击预览)

机械加工工序卡片2.doc---(点击预览)

机械加工工序卡片1.doc---(点击预览)

拨叉铣2-30上端面

支座——A4.dwg

铣2-30上端面夹具体——A1.dwg

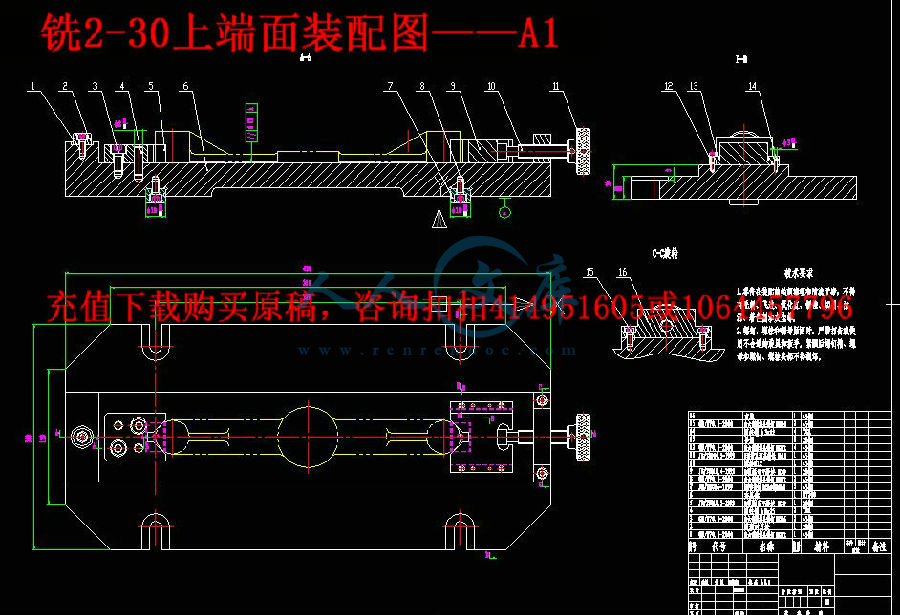

铣2-30上端面装配图——A1.dwg

钻铰27孔

削边轴——A4.dwg

心轴——A4.dwg

钻铰27孔夹具体——A1.dwg

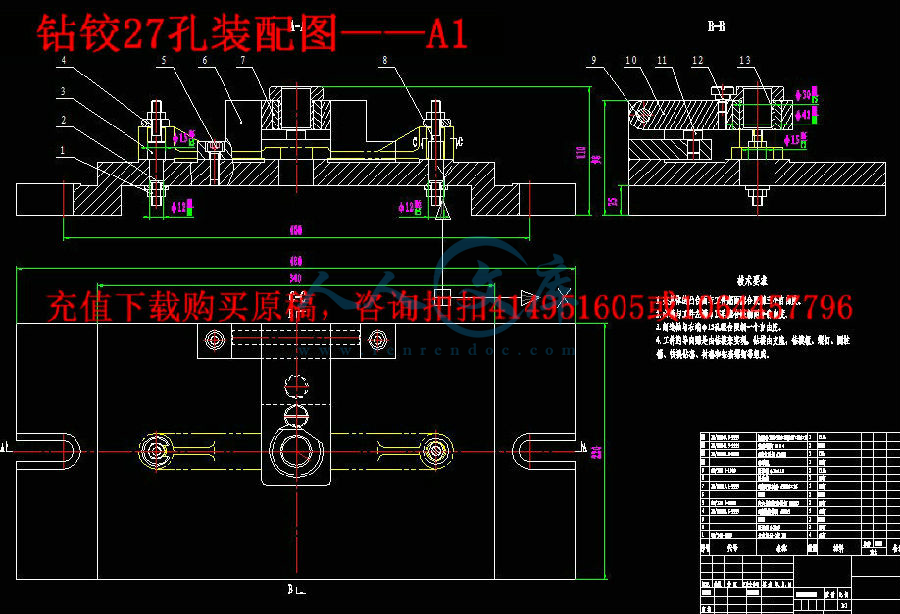

钻铰27孔装配图——A1.dwg

毛坯图——A3.dwg

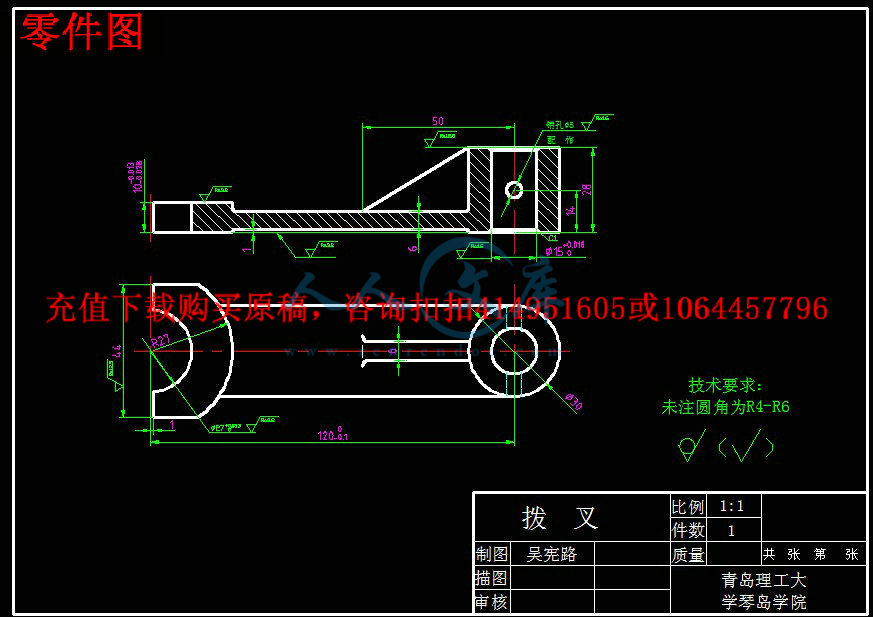

零件图.dwg

压缩包内文档预览：(预览前15页/共44页)

编号：464264 类型：共享资源大小：1.17MB 格式：RAR 上传时间：2015-08-02 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 加工工艺夹具设计全套 cad 图纸毕业论文原创资料

资源描述：

摘要

机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

轴承座的加工工艺规程及其钻Ф4孔、扩Ф4孔至Ф6.5孔、攻丝M80.75-7H的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行毕业设计之后的下一个教学环节。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。

本设计选用轴承座来进行工艺编制与夹具设计，以说明书、绘图为主，设计手册与国家标准为附来进行详细说明。

关键词：切削用量夹紧定位误差

Abstract

Machinery manufacturing industry is making a certain shape position and size of parts and products, equipment and put them into machinery and equipment industry. Machinery manufacturing products can be directly for the use, can also provide equipment for other sectors of social production, has a mechanical or mechanical manufacturing a variety of products. Our life is inseparable from the manufacturing industry, the manufacturing industry is an important industry of national economic development, is the important base and backbone of the development of a country or region. In some sense, the level of manufacturing level is an important indicator to measure a country's comprehensive economic strength and the level of science and technology.

study and innovation ability of their own. Therefore, the design of integrated and practical, wide range of knowledge. So in the design should not only pay attention to the basic theory, basic concepts, but also pay attention to the production needs of the practice, only by combining the theory and production practice, the completion of the design can be very goo

This design uses the fork to process planning and fixture design, mainly to the specification, drawing, design manual and the national standard for attachment to a detailed description of.Keywords: cutting clamping and positioning error

摘要I

1 概述发展1

1.1 机床夹具的主要功能1

1.2 机床夹具的组成1

1.3 夹具设计的步骤和基本要求1

2 零件的工艺设计13

2.1 零件的工艺设计13

2.2 工艺规程的设计13

3 加工设备与工艺装备的选择26

3.1 选择机床26

3.2 选择夹具26

4 零件铣床的夹具设计27

4.1 问题的提出27

4.2 定位基准的选择27

4.3 切削力与夹紧力的计算27

4.4 定位误差分析28

4.5 定位键与对刀装置的设计29

4.6 铣床夹具截图31

5 零件钻床的夹具设计33

5.1 问题的提出33

5.2 定位基准的选择33

5.3 切削力与夹紧力的计算33

5.4 定位误差分析33

5.5 钻套的设计34

5.6 钻床夹具截图36

结论38

致谢39

参考文献40

1概述发展

1.1机床夹具的主要功能

机床夹具已成为机械加工时的重要装备，同时是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术也正朝着高精、高效、模块、组合、通用、经济方向发展。机床夹具的主要功能是使工件定位夹紧，使工件相对于刀具及机床占有正确的加工位置，保证其被加工表面达到工序所规定的技术要求，工件定位后，经夹紧装置施力于工件，将其固定夹牢，使其在加工过程中不致因切削力、重力、离心力等外力作用而发生位置改变。为了适应不同行业的需求和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。

安装方法有找正法和用专用夹具，找正法用于单件、小批生产中，而专用夹具用于生产批量较大或特殊需要时。







内容简介：: 青岛理工大学机械加工工序卡片产品型号零件图号产品名称零件名称拨叉共 8 页第 1 页车间工序号工序名称材料牌号机加工 03 铣 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数立式铣床 X52K 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分 ) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 1 粗铣工件底面（即 2- 30 下端面与 54 下端面）端面铣刀、游标卡尺 500 94.2 0.2 0.8 3 1.644 2 精铣工件底面（即 2- 30 下端面与 54 下端面）端面铣刀、游标卡尺 800 150.7 0.15 0.2 3 1.355 nts青岛理工大学机械加工工序卡片产品型号零件图号产品名称零件名称拨叉共 8 页第 2 页车间工序号工序名称材料牌号机加工 04 铣 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数立式铣床 X52K 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分 ) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 1 铣工件顶面（即 2- 30 上端面）端面铣刀、游标卡尺 500 94.2 0.2 1.0 2 0.62 nts青岛理工大学机械加工工序卡片产品型号零件图号产品名称零件名称拨叉共 8 页第 3 页车间工序号工序名称材料牌号机加工 05 钻、扩、铰 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数立式钻床 Z525 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分 ) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 1 钻孔至 14 麻花钻、游标卡尺 400 17.6 0.25 7 2 0.760 2 扩 14 孔至 14.8 扩孔钻、游标卡尺 68 3.2 0.57 0.4 2 1.620 3 铰 14.8 孔至 15H7 铰刀、游标卡尺 198 9.3 0.35 0.1 2 0.898 nts青岛理工大学机械加工工序卡片产品型号零件图号产品名称零件名称拨叉共 8 页第 4 页车间工序号工序名称材料牌号机加工 06 铣 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数立式铣床 X52K 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分 ) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 1 粗铣 54顶面端面铣刀、游标卡尺 500 94.2 0.2 0.8 1 0.548 2 精铣 54顶面端面铣刀、游标卡尺 800 150.7 0.15 0.2 1 0.452 nts青岛理工大学机械加工工序卡片产品型号零件图号产品名称零件名称拨叉共 8 页第 5 页车间工序号工序名称材料牌号机加工 07 铣 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数立式铣床 X52K 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分 ) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 1 铣宽 44两侧面立铣刀、游标卡尺 800 50.2 0.2 5.0 2 0.900 nts青岛理工大学机械加工工序卡片产品型号零件图号产品名称零件名称拨叉共 8 页第 6 页车间工序号工序名称材料牌号机加工 08 钻 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数立式钻床 Z525 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分 ) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 1 钻孔至 24 麻花钻、游标卡尺 600 45.2 0.25 12 1 0.167 2 扩 24 孔至 26.8 扩孔钻、游标卡尺 68 5.7 0.57 1.4 1 0.372 3 铰 26.8 孔至 27H8 铰刀、游标卡尺 198 9.3 0.35 0.1 1 0.189 nts青岛理工大学机械加工工序卡片产品型号零件图号产品名称零件名称拨叉共 8 页第 7 页车间工序号工序名称材料牌号机加工 09 钻 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数立式钻床 Z525 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分 ) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 1 配钻孔至 4.8 麻花钻、游标卡尺 600 9.0 0.25 2.4 2 0.472 2 铰 4.8 孔至 5 铰刀、游标卡尺 225 13.6 0.25 0.1 2 1.177 nts青岛理工大学机械加工工序卡片产品型号零件图号产品名称零件名称拨叉共 8 页第 8 页车间工序号工序名称材料牌号机加工 10 铣 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数卧式铣床 X62W 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分 ) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 1 铣断锯片铣刀、游标卡尺 600 94.2 0.2 10 1 0.475 nts青岛理工大学工艺过程卡产品型号零（部）件图号共 1 页产品名称零（部）件名称拨叉第 1 页材料牌号 HT200 毛坯种类铸件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注工序号工序名称工序内容车间设备工艺装备工时名称编号夹具辅具刀具准终单件 01 配料铸造铸 02 热处理人工时效热 03 铣粗铣、精铣工件底面（即 2- 30 下端面与 54 下端面）金立式铣床专用夹具端铣刀 04 铣铣工件顶面（即 2- 30 上端面）金立式铣床专用夹具端铣刀 05 钻钻孔至 14 金立式钻床专用夹具麻花钻扩扩 14 孔至 14.8 金立式钻床专用夹具扩孔钻铰铰 14.8 孔至 15H7 金立式钻床专用夹具铰刀 06 铣粗铣、精铣 54 顶面金立式铣床专用夹具端铣刀 07 铣铣宽 44 两侧面金立式铣床专用夹具立铣刀 08 钻钻孔至 24 金立式钻床专用夹具麻花钻扩扩 24 孔至 26.8 金立式钻床专用夹具扩孔钻铰铰 26.8 孔至 27H8 金立式钻床专用夹具铰刀 09 钻配钻孔至 4.8 金立式钻床专用夹具麻花钻铰铰 4.8 孔至 5 金立式钻床专用夹具铰刀 10 铣铣断金卧式铣床专用夹具锯片铣刀 11 清铣清洗去毛刺 12 质检检验至图纸要求 13 入库入库编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） I 摘要机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。轴承座的加工工艺规程及其钻 4孔、扩 4孔至 6.5孔、攻丝 M8 0.75-7H的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行毕业设计之后的下一个教学环节。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。本设计选用轴承座来进行工艺编制与夹具设计，以说明书、绘图为主，设计手册与国家标准为附来进行详细说明。关键词：切削用量夹紧定位误差 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） II Abstract Machinery manufacturing industry is making a certain shape position and size of parts and products, equipment and put them into machinery and equipment industry. Machinery manufacturing products can be directly for the use, can also provide equipment for other sectors of social production, has a mechanical or mechanical manufacturing a variety of products. Our life is inseparable from the manufacturing industry, the manufacturing industry is an important industry of national economic development, is the important base and backbone of the development of a country or region. In some sense, the level of manufacturing level is an important indicator to measure a countrys comprehensive economic strength and the level of science and technology. Fixture design process planning for fork and milling 2- 30 end, drilling, expansion, hinge 27H8 hole is teaching a link of graduation design in the studied mechanical drawing, mechanical manufacturing technology, mechanical design, mechanical engineering materials. A correct solution of a components in processing localization, clamping and the craft route arrangement, process dimensions are determined, and design a special fixture, spare parts processing quality assurance. This design is to develop self-study and innovation ability of their own. Therefore, the design of integrated and practical, wide range of knowledge. So in the design should not only pay attention to the basic theory, basic concepts, but also pay attention to the production needs of the practice, only by combining the theory and production practice, the completion of the design can be very goo This design uses the fork to process planning and fixture design, mainly to the specification, drawing, design manual and the national standard for attachment to a detailed description of.Keywords: cutting clamping and positioning errornts青岛理工大学琴岛学院本科毕业设计说明书（论文）目录摘要 . I 1 概述发展 . 1 1.1 机床夹具的主要功能 . 1 1.2 机床夹具的组成 . 1 1.3 夹具设计的步骤和基本要求 . 1 2 零件的工艺设计 . 13 2.1 零件的工艺设计 . 13 2.2 工艺规程的设计 . 13 3 加工设备与工艺装备的选择 . 26 3.1 选择机床 . 26 3.2 选择夹具 . 26 4 零件铣床的夹具设计 . 27 4.1 问题的提出 . 27 4.2 定位基准的选择 . 27 4.3 切削力与夹紧力的计算 . 27 4.4 定位误差分析 . 28 4.5 定位键与对刀装置的设计 . 29 4.6 铣床夹具截图 . 31 5 零件钻床的夹具设计 . 33 5.1 问题的提出 . 33 5.2 定位基准的选择 . 33 5.3 切削力与夹紧力的计算 . 33 5.4 定位误差分析 . 33 5.5 钻套的设计 . 34 5.6 钻床夹具截图 . 36 结论 . 38 致谢 . 39 参考文献 . 40 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 1 1 概述发展 1.1 机床夹具的主要功能机床夹具已成为机械加工时的重要装备，同时是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术也正朝着高精、高效、模块、组合、通用、经济方向发展。机床夹具的主要功能是使工件定位夹紧，使工件相对于刀具及机床占有正确的加工位置，保证其被加工表面达到工序所规定的技术要求，工件定位后，经夹紧装置施力于工件，将其固定夹牢，使其在加工过程中不致因切削力、重力、离心力等外力作用而发生位置改变。为了适应不同行业的需求和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。安装方法有找正法和用专用夹具，找正法用于单件、小批生产中，而专用夹具用于生产批量较大或特殊需要时。 1.2机床夹具的组成 1、定位支承元件确定工件在夹具中的正确位置并支承工件。 2、夹紧装置将工件夹紧不发生移动。 3、对刀或导向元件保证刀具与工件加工表面的正确位置。 4、夹具体将夹具的所有组成部分组成一体，并保证它们之间的相对位置关系。 1.3 夹具设计的步骤和基本要求 1.3.1、夹具设计的基本要求夹具在机械加工中起着重要的作用，它直接影响机械加工的质量、工人的劳动强度、生产率和加工成本。因此对设计的夹具，提出以下几点基本要求。 1、能稳定可靠地保证工件的加工技术要求。若工件达不到加工技术要求，成为废品，则夹具设计是失败的，该夹具不能用与生产。 2、操作简单，便于工件安装，减轻工人的劳动强度，节省工件安装时间，降低辅助工时，保证高的生产效率。 3、具有良好的工艺性，便于制造，降低夹具制造成本，从而降低分摊在工件上的加工成本。为保证上述基本要求，夹具的生产过程应按下面程序进行：夹具生产任务书夹具的结构设计使用、制造部门会签夹具制造夹具验收生产使用。 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 2 夹具生产任务书是由工艺人员在编制工艺规程时，根据生产需要而提出的。任务书中包含内容有设计理由、使用车间、使用设备，该夹具所使用工件工序的工序图并在工序图上要标明工序要求、加工表面、尺寸精度要求及定位定位基准、夹紧点。这是设计夹具的依据，也是验收制造夹具的依据。夹具结构设计是设计人根据夹具设计任务书的加工要求，提出几种可行方案、分析比较、进行误差计算，以确定出合理方案，进行设计。夹具结构设计完成后，要会同使用部门、制造部门就夹具的结构合理性、结构工艺性和经济性进行审核、会签、交付制造。制成的夹具要同设计人员。工艺人员、使用部门、制造部门共同进行验证。当确认夹具可保证工件该工序加工要求，能保证生产率、操作方便、安全，就可交付生产车间使用。 1.3.2 夹具的设计步骤当接到夹具设计任务书后，按下面 6个步骤，逐步设计。 1、明确设计任务，收集研究设计的原始资料。原始资料包括如下内容。 A：加工零件的零件图、毛坯图及加工工艺过程，所设计夹具应有的工序图，并了解该工序所使用的设备、刀具、量具、其他辅具以及该工序的加工余量、切削用量、加工要求、生产节拍等参数。 B：了解零件的生产类型，就是决定夹具采用简单结构或复杂结构的依据。若属大批量生产，则力求夹具结构完善、生产率高或是单件小批量生产或急于应付生产，则夹具结构应简单，以便迅速制造交付使用。 C：收集该夹具所用机床的资料，主要指与夹具连接部分的安装尺寸。如铣床夹具要安装在工作台上，要收集工作如大小，工作如 T形槽及槽距，以及机床的技术参数。 D：收集所使用刀具的资料如刀具的精度、安装方式、使用要求及技术条件等。 E：收集国内外同类型夹具资料，吸收其中先进而又能结合本厂情况的合理部分。 F：了解本厂制造夹具的能力和使用的条件，如夹具制造的条件及精度水平，有无压缩空气压值等。 G：收集有关夹具部件的标准（包括国标、部标、企标、厂标），典型夹具结构图册等。 2、确定夹具结构方案，绘制结构草图，其主要内容如下。 A：根据工件加工尺寸、要求和开关，确定工件的定位方式，选择或设计定位元件，计算定位误差。 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 3 B：确定刀具的引导方式及引导元件（指钻夹具、镗夹具）。 C：确定工件夹紧方式，选择或设计夹紧机构，计算夹紧力。 D：确定其他装置（如分度装置、顶出装置）的结构型式。 E：确定和设计其他结构，如铣床夹具与机床的连接装置、对刀装置。在确定夹具结构的各组成部分时，可提出几种不同方案，分别画出草图，进行分析比较，从中选择出合理方案。 3、绘制夹具总图。应注意以下几点。 A：绘制夹具总图，尽量按 1： 1绘制，以保证直观性。 B：主视图尽量符合操作者的正面位置。 C：工件轮廓用双点画线绘制，并视为假想透明体，不影响其他元件的绘制。 D：绘图顺序为：工件定位元件引导元件夹紧装置其他装置夹具体。 4、标注总图上的尺寸、公差与配合和技术条件。夹具总图结构绘制完成后，需标注五类尺寸和四类技术条件。 5、编写零件明细表。明细表应包括零件序号、名称、代号（指标准件代号或通用件代号）、数量、材料、热处理、质量等。 6、绘制总图中非标准件的零件图。 1.3.3 夹具总图上尺寸、公差与配合和技术条件的标注在夹具设计中，对于初设计者，在夹具总图上如何标注尺寸及技术条件，往往是难点之一，以下对此作简要阐述。 1、夹具总图上应标注的五类尺寸 A：夹具外形轮廓尺寸指夹具在长、宽、高三个方向上的最大极限尺寸。若有可动部分，则指运动部件在空间达到的极限位置的尺寸。标注夹具外形尺寸的目的是避免夹具与机床或刀具在空间发生干涉。 B：工件与定位元件间的联系尺寸主要指工件定位面与定位元件工作面的配合尺寸或各定位元件的位置尺寸，它们直接影响工件加工精度，是计算工件定位误差的依据。 C：夹具与刀具的联系尺寸主要指对刀元件或引导元件与夹具定位元件之间的位置尺寸、引导元件之间的位置尺寸或引导与导向部分的配合尺寸。 D：夹具与机床的连接部分尺寸这类尺寸主要指夹具与机床主轴或工作如必须固定连接的平俱。如车床夹具要安装在车床主轴上，要标注与车床主轴的连接nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 4 尺寸，铣床夹具要安装在工作台上，要标注与工作如 T形槽相配的定位键尺寸。 E：夹具内容的配合尺寸中心轴与夹具体孔的配合尺寸，钻套与衬套、衬套与夹具体的配合尺寸，此类尺寸必须标注尺寸、配合性质及配合精度，否则夹具精度无法保证。 2、夹具总图上应标注的四类技术条件夹具中的技术条件主要指夹具装配好后，各表面之间的位置精度要求。 A：定位元件之间的相互位置要求这是指组合定位时多个定位元件之间的相互位置要求或多件装夹时相同定位元件之间的相互位置要求。如两端顶尖顶轴两端中心孔，要求两顶尖轴线同轴度，两 V形块对称线的同轴度。 B：定位元件与连接元件或夹具体底面的相位置要求夹具的连接元件或夹具体底面是夹具与机床的连接部分，它决定了夹具与机床的相对位置，也就是决定了定位元件相对机床，或刀具的位置，即决定了工件相对机床或刀具的位置。 C：引导元件与连接元件或夹具体底面的位置要求 D：引导元件与定位元件之间的相互位置要求 3、五类尺寸、四类技术条件的分类五类尺寸、四类技术条件根据是否与工序加工要求相关而分为两类，其精度值大小和取法不同。 A：与工件加工要求无直接关系的尺寸公差与配合这类尺寸公差与配合应按照元件在夹具中的功用和装配要求，根据公差与配合国家标准或参阅有关资料来制定。技术条件与工件加工要求无直接关系的夹具上技术条件。 B：与加工要求直接相关的这类尺寸和技术条件与工件上相应尺寸和技术条件直接对应，直接根据工件相应尺寸公差和相互位置允差的（ 1/5 1/2）的值选取。一般工件允差小，取大系数，工件允差大，则取小系数。制定这类夹具尺寸公差时，要注意下列问题。应经工件的平均尺寸作为夹具相应尺寸的基本尺寸，极限偏差按对称双向标注。应以工序尺寸（不一定是工件最终尺寸）作为夹具基本尺寸的设计依据。 4、夹具调刀尺寸的标注当夹具设计完成，按要求标注尺寸后，对有些夹具如铣夹具，往往还要标注调刀尺寸（调刀尺寸一般是指夹具的调刀基准到对刀元件工作表面的位置尺寸），即nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 5 刀具相对基准的尺寸，它与工件加工尺寸直接相关，也是夹具总图上关键尺寸要求。 1.3.4 夹具体设计夹具总体设计中最后完成的主要元件是夹具体。夹具体是夹具基础件、组成夹具的各种元件、机构、装置都要安装在夹具体上。在加工过程中，它还要承受切削力、夹紧、惯性力及由此而产生的振动和冲击。所以，夹具体是夹具中一个设计、制造劳动量大，耗费材料多，加工要求高的零部件。在夹具成本中所占比重较大，制造周期也长，设计时，应给以足够的重视。 1、夹具体和毛坯结构实际生产中所用夹具体常用的有三种结构。 A：铸造结构铸造结构夹具体的优点如下：可铸出复杂的结构形状。铸件抗压强度大、抗振性好，特别适用于加工时振动大、切削负荷大的场合。铸件易于加工，价格低廉，成本低。但铸件生产周期长，因存在铸内应力，易引起变形，影响夹具精度的保持性，因此，夹具体必须进行时效处理。 B：焊接结构其优点如下：容易制造，周期短。采用钢板、型材，如结构合理，布置得当，可减小质量。由于上述两优点，特别适用于新产品试制或临时急用的场合，以缩短生产周期。此外，一些结构简单的小型夹具，如翻转式钻模、盖板式钻模、可缷式钻模，采用焊接式结构十分有利，因为这些夹具要频繁拆缷翻转，力求结构轻巧耐磨。但焊接结构夹具体在焊接过程中的热变形和残余应力对夹具精度会有不得影响，因此，焊完后要进行退火处理；另外，为提高刚性需加加强筋。 C：装配结构装配夹具体是选用夹具专用标准毛坯或标准零件，根据使用要求组装而成，可得到精确的外形和空间位置尺寸。标准毛坯和标准零件可组织专业化生产，这样不但可以大大缩短夹具体的生产周期，还可降低生产成本。要使装配夹具体在生产中得到广泛使用，必须实行夹具零部件的标准化、系列化。 2、对夹具体的基本要求 A：一定的形状和尺寸 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 6 夹具的外形，取决于安装在夹具上的各种元件、机构、装置的形状及它们之间的布置位置。设计时，只要将组成该夹具的所有元件、机构和装置的结构尺寸都设计好并布置好它们在图纸上的位置，就可以由此勾画出夹具体的大致外形轮廓尺寸。因为是单件生产，一般不作复杂计算设计。通常参照类似的夹具结构，按经验类比法估计确定。确定夹具体尺寸时，可参考下面数据。铸造结构的夹具体，壁厚取 8 25mm，过厚处挖空。焊接结构用钢板取 6 10mm，刚度不够时加筋板。夹具体上不加工表面与工件表面之间应有一定间隙，以保证工件与夹具体之间不发生干涉。间隙大小按以下规定选取： a:夹具体、工件都是毛面，间隙取 8 15mm. b:夹具体是毛面，工件是光面，间隙取 4 10mm. B：足够的强度和刚度目的是减小在加工过程中因受切削力、夹紧力等而发生变形或振动。当刚度不够时，可增设加强筋或用框形结构。若用加强筋，其壁厚取 0.7 0.9 倍壁厚，高度不大于壁厚 5倍。 C：良好的结构工艺性以便于制造、装配、并减少加工工时。如夹具体上大平面上要局部加工，可铸出3 5mm 凸台；各加工表面，最好在同一平面内或在同一回转表面上，以便于加工；尽量减少加工表面面积。另外，对于切削量大的工件所使用夹具，要注意应能方便排屑，以免影响安装精度；对于大而重的夹具体，要考虑起吊装置，如吊环螺钉或起重螺栓。 1.1.4铣床夹具简介铣床夹具主要用于加工零件上的平面、凹槽、花键及各种成型面，是最常用的夹具之一，铣削时切削用量较大，且为断续切削，故切削力较大，冲击和振动也较严重，因此设计铣床夹具时，应注意工件的装夹具在工作台上的安装平稳性。按铣削时的进给方式，可将铣床夹具分为直线进给式、圆周进给式和靠模进给式三种。 1、直线进给铣床夹具这类夹具安装在铣床工作台上，加工中随工作台按直线进给方式运动。直线进给式铣床夹具的结构特点如下： nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 7 、定位键为了确定夹具与机床工作台的相对位置，在夹具体的底面上应设置定位键，两定位键，用沉头螺钉固定在夹具体底面纵向槽的两端，通过定位键与铣床工作台上的 T形槽配合，确定了夹具在机床上的正确位置。两定位键间的距离越大，定位精度越高。除定位之外，定位键还能承受部分切削扭矩，减轻夹具固定螺栓的负荷，增加夹具的稳定性。、对刀元件对刀元件是用来确定刀具与夹具的相对位置的元件，常见的标准对刀块有：圆形对刀块，用于加工单一平面时对刀；方形对刀块，用于调整组合铣刀位置是对刀；直角对刀块，用于加工两互相垂直面或铣槽时对刀；侧装对刀块，它安装在夹具体侧面，用于加工两相互垂直面或铣槽时对刀。具体结构尺寸可参阅“夹具手册”。对刀时，铣刀不能与对刀块的工作表面直接接触，以免损坏切削刃或造成对刀块过早磨损，则应通过塞尺来校准它们之间的相对位置，即将塞尺放在刀具与结刀块工作表面之间，凭借抽动塞尺的松紧感觉来判断铣刀的位置。、夹具体的设计由于铣削时的切削力和振动较大，因此，铣床夹具的夹具体不仅要有足够的刚度和强度，其高度与宽度之比也应恰当，一般为 H/B小于或等你 1.25，以降低夹具的重心，使工件的加工表面尽量靠近工作台面，提高加工时夹具的稳定性。为了提高生产率，减轻工人的劳动强度，铣床夹具经常采用联动夹紧机构和铰链夹紧机构。 2、圆周进给铣床夹具圆周时给铣床夹具多用在有回转工作台或回转鼓轮的铣床上，依靠回转台或鼓轮的旋转将工件顺序送入铣床的加工区域，以实现连续切削。在切削的同时，可在装缷区域装缷工件，使辅助时间与机动时间重合，因此它是一种高效率的铣床夹具。设计圆周铣床夹具时应注意下列问题：、沿圆周排列的工件应尽量紧凑，以减少铣刀的空行程和转台（或鼓轮）的尺寸。、尺寸较大的夹具不宜制成整体式，可将定位、夹紧元件或装置直接安装在转台上。、夹紧用手柄、螺母等元件，最好沿转台外沿分布，以便操作。 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 8 、应设计合适的工作拍，以减轻工件的劳动强度，并注意安全。 3、靠模铣床夹具带有靠模的铣床夹具称为靠模铣床夹具，用于专用或通用铣床上加工各种非圆曲面。靠模的作用是使工件获得辅助运动。按照主进给运动的运动方式，靠模铣床夹具可分为直线进给和圆周进给两种。靠模板轮廓曲线的设计方法：、画出工件的准确外形。、从工件的加工轮廓面或回转中心作均匀的平行线或辐射线。、在每条平行线或辐射线上，以铣刀半径 r作与工件外形轮廓相切的圆，连接各圆心，即得到铣刀中心的运动轨迹。、从铣刀中心沿各平行线或辐射线截取长度等于线段，得到滚轮中心的运动轨迹。、从滚轮中心为圆心，滚轮半径 R为半径画圆，再作这些圆的内包络线，即得到靠模板的轮廓曲线。铣刀的半径应等于或小于工件轮廓的最小曲率半径，滚柱直径应等于或略大于铣刀直径。为防止滚柱和靠模板磨损后或铣刀刃磨后影响工件的轮廓尺寸，通常将靠模和滚柱作成 10 15的斜角，以便调整。 1.1.5 钻床夹具简介钻床夹具，一般习惯上称为钻模。它是在钻床上进行孔的钻、扩、铰、锪、攻螺纹的机床夹具。使用钻模加工时，是借助于钻套确定刀具的位置和引导刀具的进给方向。被加工孔的尺寸精度主要是由刀具本身的精度来保证。而孔的坐标位置精度，则由钻套在夹具上的位置精度来确定，并能防止刀具在加工过程中发生倾斜。因此，在结构上都设置安装钻套的钻模板。一：钻模钻模的结构形式很多，有固定式、分度式、盖板式、翻转式和滑柱式等主要类型地。（ 1）固定式钻模：工件在钻床上进行加工的整个过程中位置都不移动的夹具称为固定式钻模。这类钻模在加工孔系工件时一般用在摇臂钻床及多轴钻床上。若用在立式钻床上时，则只能进行单个孔的加工。使用此类夹具时，必须借助于刀具（或心轴），使它准确地置于套筒中，以校正夹具的位置，然后将其坚固。这类加工方式的钻孔精度较高。但装卸麻烦，效率很低。 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 9 （ 2）分度式钻模：分度式钻模主要用来加工围绕一定的回转轴线（立轴、卧轴、倾斜轴）分布的轴向或径向孔系，或分布在工件几个不同表面上的孔。工件在一次装夹中，靠钻模回转依次加工各孔。因此，这类钻模必须有分度装置。广泛用于各类机床夹具上的分度装置分为两类，一类为直线分度装置；另一类为回转分度装置。回转分度装置又根据回转轴相对于夹具体安装基面的位置分为立式分度、卧式分度及斜式分度三种。 1、分度装置的组成分度装置一般由以下几个部分组成。 A：转动（或移动）部分它实现工件的转位（或移位）。 B：固定部分它是分度装置的基体，常与夹具体连接成一体。 C：对定机构它将转动（或移动）部分与固定部分紧固在一起，起减小加工时的振动和保护对定机构的作用。 2、分度对定机构分度对定机构的结构型式很多，常见的有钢球对定机构，结构简单，操作方便，常用于精度不高的场合，或作预定位；手拉式菱形销（或圆柱销）对定机构。具有操纵简便，制造较容易，不需要严格防尘措施等优点。这两种结构在中等精度的分度装置中应用较广；齿轮齿条操纵的圆锥销对定机构，其分度对定精度较高，但要求有防尘措施；杠杆操纵单斜面对定机构，对防尘要求不高，而分度精度较高，故使用较多。（ 3）盖板式钻模：盖板式钻模是最简单的一种钻模。它没有夹具体，只有一块钻模板。在一般情况下，钻模板除了装钻套外，还装有定位元件和夹紧装置，加工时，只要将它盖在工件上定位，夹紧即可。盖板式钻模结构简单轻巧，一般多用于加工大型工件上的小孔。但生产效率低，故不适宜于大批量生产。因使用时需经常搬动，故其质量一般不超过 10Kg. （ 4）翻转式钻模：在使用过程中，需要用手进行翻转。因此，夹具连同工件的质量不能太大 (一般限于 8 10Kg以内 )。所以，它适合在几个方向钻孔的小型工件加工。（ 5）滑柱式钻模：滑柱式钻模的结构已标准化和规格化的夹具。这种钻模应属于通用夹具范畴。它可以是固定式的、移动式的或转动式的。滑柱钻模通常是由夹具体、滑柱、升降模板和锁紧机构等同部分组成。当要设计或选用此类夹具时可直接采用标准预制造好的各部件进行组装。 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 10 滑柱钻模具有动作快、工作方便、各大附件互换性强、设计夹具及生产准备周期短等特点，非常适用于批量大的生产过程，目前变推广到小批的生产中。二：钻套钻套（又称钻模套筒）的作用，主要用来确定钻头、扩孔钻、铰刀等定尺寸刀具的轴线位置。当加工一组平行的孔系，而这些孔间的距离又有一定的要求时，则利用位置按加工要求的钻套来保证上述孔心距离的数度，简便可靠。当工件批量很小、孔间距离很小、孔径很小或者钻模板上位置受限制而无法采用钻套时，也允许在钻模板上直接加工出导引道具的导孔。（ 1）钻套类型钻套的结构和尺寸已标准化。根据使用特点，钻套有下列四种型式。固定钻套（ JB/T8045.1-1999）主要用于小批生产条件下单纯用钻头钻孔的工序。固定钻套是直接装在钻模板的相应孔中，因此固定钻套磨损后不能更换。固定钻套有两种结构：无肩的和带肩的。带肩的主要用于钻模板较薄时，用以保持钻套必须得导引长度。有了肩部，还可以防止钻模板上的切屑和冷却液落入钻套孔中。固定钻套的下端应超出钻模板，以防止带状切屑卷入钻套中而加剧钻套的磨损。可换钻套（ JB/T8045.2-1999）为了克服固定钻套磨损后无法更换的缺点，因此便有可换钻套结构，标准可换钻套结构的凸缘上铣有台肩，钻套螺钉的台阶形头部压紧在此台肩上而防止可换钻套转动。拧去螺钉，便可取出可换钻套。采用可换钻套的钻模板，在安装可换钻套处应专门配装一个衬套，可换钻套就装在衬套中。这样便可避免更换钻套时损坏钻模板。钻套用衬套的结构和尺寸也已标准化，可换钻套的实际功用仍和固定钻套一样，仅供单纯钻孔的工序用。可换钻套是用在批量较大时，便于钻套磨损后，可以迅速更换。快速钻套（ JB/T8045.3-1999）快速钻套是供同一个孔须经多种加工工步（如钻、扩、铰、）所用的。由于在加工过程中须一次更换或取出钻套以适应不同加工刀具的需要，所以需用这种快换钻套。标准块换钻套的结构除在其凸缘铣有台肩以供钻套螺钉压紧外，同时还铣出一削边平面。当此削边平面转至钻套螺钉时，便可向上快速取出钻套。为了防止直接磨损钻模板，在采用快换钻套时，钻模板上必须配有钻套用衬套。布置快换钻套时，必须注意快换钻套的台肩位置应与刀具在加工时的旋转方向相适应，防止钻套因受刀具或切削的摩擦作用而转动时，使钻套台肩nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 11 面转出钻套螺钉而被向上抬起。特殊钻套：因工件的形状或被加工孔的位置需要而不能使用标准钻套时，需自行设计的钻套称特殊钻套。加长钻套，在加工凹面上的孔时使用，为减少刀具与钻套的摩擦，可将钻套引导高度 H 以上的孔径放大。斜面或圆弧面上钻孔，排屑空间的高度 h0.5mm,可增加钻头刚度，避免钻头引偏或折断。小孔距钻套，用定位销确定钻套位置，兼有定位与夹紧功能的钻套，钻套与衬套之间一段为圆柱间隙配合，一段为螺纹连接，钻套下端为圆锥面，具有对工件定位、夹紧和引导刀具三种功能。（ 2）钻套的尺寸、公差及材料在选用标准结构的钻套时，钻套导引孔的尺寸与公差须有设计者决定，其余结构尺寸则在标准中都已规定。这时，可按下述原则来确定导引孔的尺寸与公差带。 A：钻套导引孔直径的基本尺寸，应等于所导引刀具的最大极限尺寸。 B：因为由钻套导引的刀具，都是钻头、扩孔钻、铰刀等定尺寸的刀具，其结构和尺寸都已标准化和规格化，所以钻套导引孔与刀具的配合，应按基轴制来选定。 C：钻套导引孔与刀具之间，应保证有一定的配合间隙，以防止两者发生卡住或咬死。一般根据所导引的刀具和加工精度要求来选取导引孔的公差带：钻孔和扩大时选用 F7，粗铰时选用 G7，精铰时选用 G6. D：当采用标准铰刀铰 H7或 H9孔时，则可不必按刀具最大尺寸来计算。直接按孔的基本尺寸，分别选用 F7或 E7，作为导引孔的基本尺寸与公差带。 E：由于标准钻头的最大尺寸都是所加工孔的基本尺寸，故钻头的导引就只须按孔的基本尺寸取公差带为 F7即可。 F：如果钻套导引的不是刀具的切削部分，而是刀具的导柱部分，这时也可以按基孔制的相应配合选取为： H7/f7、 H7/g6、 H6/g5。三：钻模板钻模板用于安装钻套，并确保钻套在钻模上的正确位置。常见的钻模板有以下几种。（ 1）固定式钻模板固定在夹具体上的钻模板称为固定式钻模板。钻模板与夹具体铸成一体或用螺钉和销钉连接的钻模板，这种钻模板可在装配时调整位置，因而使用广泛。固定式钻模板结构简单、钻孔精度高。（ 2）铰链式钻模板当钻模板妨碍工件装缷或钻孔后需要攻螺纹时，可采用铰链式钻模板。nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 12 铰链销与钻模板的销孔采用 G7/h6配合，与铰链座的销孔采用 N7/h6配合。钻模板与铰链座之间采用 H8/g7 配合。钻套导向孔与夹具安装面的垂直度可通过调整两个支承钉的高度加以保证。加工时，钻模板由菱形螺母锁紧，由于铰链销孔之间存在配合间隙，用此类钻模板加工的工件精度比固定式钻模板低。（ 3）可缷式钻模板气动可调式钻模上，采用了可缷钻模反，工件先在可更换预定元件上预定位，可缷钻模板与工件止口配合实现五点定位，夹紧气缸的活塞杆通过开口垫圈将可缷钻模板与工件一起压紧。这类钻模板的定位精度高，可与工件一起装缷。 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 13 2 零件的工艺设计 2.1 零件的工艺设计 2.1.1 零件的功用题目所给的零件是拨叉，机械中的拨叉，一般分为拨叉爪子，拨叉轴和拨叉手柄座。主要是拨动滑移齿轮，改变其在齿轮轴上的位置，可以上下移动或左右移动，从而实现不同的速度。或则是机械产品中离合器的控制，比如端面结合齿的结构，内外齿的结构，都需要用拨叉控制其一部分来实现结合与分离。还有一种是机械产品中电器的控制也是需要拨叉来实现开关的闭合与断开，一般是电器盒中两边各一个碰卡开关，拨叉左右或上下拨动，从而实现机床不同方向的运转。 2.1.2 工艺分析从拨叉零件图可以看出，它有七组加工表面，现分述如下：、工件底面（即 2- 30下端面与 54下端面）、工件顶面（即 2- 30上端面）、 15H7孔、 54顶面、宽 44两侧面、 27H8孔、 5孔、拨叉叉口面 2.2 工艺规程的设计 2.2.1 确定毛坯的制造形式零件材料为 HT200，零件成批生产，而且零件的轮廓尺寸不大，选用砂型铸造，采用机械翻砂造型，铸造精度为 7 级，加工余量等级 MA-D，能保证铸件的尺寸要求，这从提高生产率和保证加工精度上考虑也是符合要求的。 2.2.2 基准的选择 1、精基准的选择选择精基准时要考虑的主要问题是如何保证设计技术要求的实现以及装夹准确、可靠、方便。用设计基准作为定位基准，实现“基准重合”，以免产生基准不重合误差。 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 14 当工件以某一组精基准定位可以较方便地加工很多表面时，应尽可能采用此组精基准定位，实现“基准统一 ” ，以免生产基准转换误差。当精加工或光整加工工序要求加工余量尽量小而均匀时，应选择加工表面本身作为精基准，即遵循“自为基准”原则。该加工表面与其他表面间的位置精度要求由先行工序保证。为获得均匀的加工余量或较高的位置精度，可遵循“互为基准”、反复加工的原则。有多种方案可供选择时应选择定位准确、稳定、夹紧可靠，可使夹具结构简单的表面作为精基准。根据拨叉零件的技术要求和装配要求，选择拨叉的 2- 15H7mm 孔及其下端面作为定位精基准，零件上有许多表面都可以采用它作为基准进行加工，即遵循“基准统一”原则。 2、粗基准的选择如果必须首先保证工件上加工表面与不加工表面之间的位置要求，应以不加工表面作为粗基准。如果在工件上有很多不需加工的表面，则应以其中与加工面位置精度要求较高的表面作粗基准。如果必须首先保证工件某重要表面的加工余量均匀，应选择该表面作精基准。如需保证各加工表面都有足够的加工余量，应选加工余量较小的表面作粗基准。选作粗基准的表面应平整，没有浇口、冒口、飞边等缺陷，以便定位可靠。粗基准一般只能使用一次，特别是主要定位基准，以免产生较大的位置误差。此设计选择 30外圆面及其上端面作为定位粗基准准。 2.2.3 制定工艺路线制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为成批生产的条件下，可以考虑采用万能型机床配以专用夹具，并尽量使工序集中在提高生产率。除此以外，还应当考虑经济效果，以便使生产成本尽量降下来。 nts青岛理工大学琴岛学院本科毕业设计说明书（论文） 15 工艺路线一：工序 01：铸造工序 02：人工时效工序 03：粗铣、精铣工件底面（即 2- 30下端面与 54下端面）工序 04：铣工件顶面（即 2- 30上端面）工序 05：钻孔至 14；扩 14孔至 14.8；铰 14.8孔至 15H7 工序 06：粗铣、精铣 54顶面工序 07：铣宽 44两侧面工序 08：钻孔至 24；扩 24孔至 26.8；铰 26.8孔至 27H8 工序 09：配钻孔至 4.8；铰 4.8孔至 5 工序 10：铣断工序 11：清洗去毛刺工序 12：检验至图纸要求工序 13：入库工艺路线二：工序 01：铸造工序 02：人工时效工序 03：粗铣、精铣工件底面（即 30 下端面与 54下端面）工序 04：铣工件顶面（即 30上端面）工序 05：钻孔至
