减速箱体加工工艺及钻6-M4孔夹具设计[中小]【全套CAD图纸+毕业论文】【原创资料】

资源目录

减速箱体加工工艺及钻6-M4孔夹具设计[中小]【全套CAD图纸+毕业论文】【原创资料】.rar

箱体中小批量-钻6-M4孔

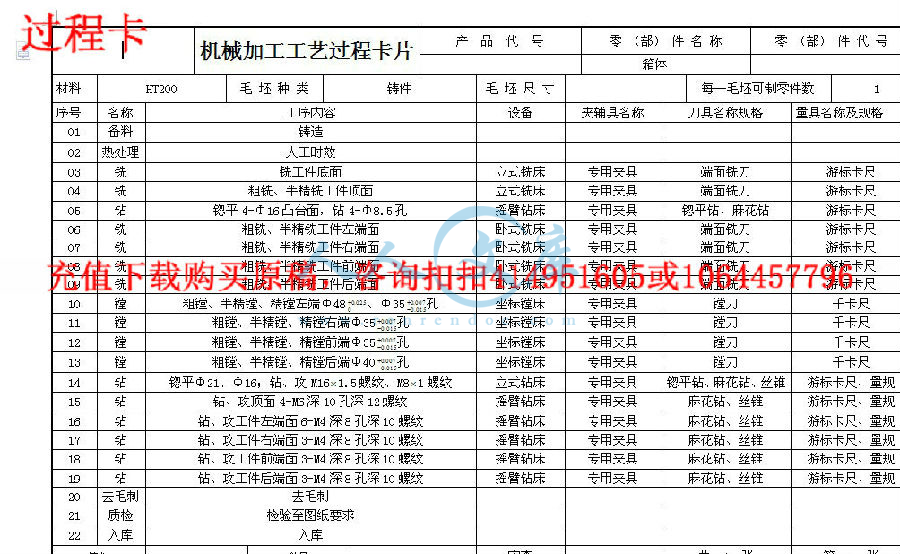

工序卡


箱体——A2.dwg

箱体毛坯图——A2.dwg

衬套——A4.dwg


装配图——A2.dwg



钻模板——A3.dwg

压缩包内文档预览：(预览前15页/共51页)

编号：464357 类型：共享资源大小：1.47MB 格式：RAR 上传时间：2015-08-02 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 减速箱体加工工艺 m4 夹具设计中小全套 cad 图纸毕业论文原创资料

资源描述：

摘要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

箱体零件的工艺规程及其钻、攻工件左端面6-M4深8孔深10螺纹的工装夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词:工艺、工序、切削用量、夹紧、定位、误差。

Abstract

This design involves the machinery manufacturing process and fixture design, metal cutting machine tool, tolerance and measurement and other aspects of knowledge.

The part of the process and its drilling, tapping the left end surface of 6-M4 8 deep hole depth 10 threaded fixture design is including machining process design, process design and fixture design in three parts. In the process of design should first of all parts for analysis, to understand the parts of the process to design blank structure, and choose the good parts machining datum, design a part of the process route; then the parts of each step of the process dimension calculation, is the key to determine the process equipment and cutting the amount of each working procedure design; then the special fixture fixture design, selection of the various components, such as the connecting part positioning element, clamping elements, guiding elements, fixture and machine tools and other components; the positioning errors calculated fixture positioning, analysis the rationality and shortcoming of the fixture structure, pay attention to improve and design in later.

Keyword: Technology, process, cutting dosage, clamping, positioning, error.

目　录

摘要·····Ⅰ

Abstract··················Ⅱ

绪论·····1

1概述发展···················2

1.1 机床夹具简介······································2

1.1.1 机床夹具的主要功能·························2

1.1.2 机床夹具的组成·········································2

1.1.3 夹具设计的步骤和基本要求·····················2

2箱体的机械加工工艺规程··························9

2.1　毛坯的制造形式·········································9

2.2　零件的分析········································9

2.3 基面的选择·········································11

2.3.1 粗基准的选择原则·································11

2.3.2 精基准的选择原则···································12

2.4 制订工艺路线···································12

2.5 确定切削用量及基本工时·······················13

3 箱体的夹具设计·················································47

3.1 问题的提出····································47

3.2 夹具的工作原理·········································47

3.3 钻套的设计·················································48

总结····49

致谢···················50

参考文献···················51

绪论

机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

箱体的加工工艺规程及其钻、攻工件左端面6-M4深8孔深10螺纹的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行毕业设计之后的下一个教学环节。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。

本设计选用箱体来进行工艺编制与夹具设计，以说明书、绘图为主，设计手册与国家标准为附来进行详细说明。







内容简介：: 机械加工工序卡片工序名称铣工件底面工序号 03 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件立式铣床 X51 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 铣工件底面端面铣刀、游标卡尺 600 94.2 0.2 2.5 4 51 7.7 设计者：指导老师共 17 页第 1 页 nts 机械加工工序卡片工序名称粗镗、半精镗、精镗前端 35 孔工序号 12 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件坐标镗床 T4163C 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 粗镗前端 30 孔至 33 镗刀、千分尺 600 82.9 0.1 1.5 1 17.6 2.6 2 半精镗前端 33 孔至 34.5 镗刀、千分尺 600 86.7 0.1 0.75 1 17.1 2.6 3 精镗前端 34.5 孔至 35（ +0.007-0.015）镗刀、千分尺 600 87.9 0.1 0.25 1 16.7 2.5 设计者：指导老师共 17 页第 10 页 nts 机械加工工序卡片工序名称粗镗、半精镗、精镗后端 40 孔工序号 13 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件坐标镗床 T4163C 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 粗镗后端 35 孔至 38 镗刀、千分尺 600 95.5 0.1 1.5 1 15.4 2.3 2 半精镗前端 38 孔至 39.5 镗刀、千分尺 600 99.2 0.1 0.75 1 14.8 2.2 3 精镗前端 39.5 孔至 40（ +0.007-0.015）镗刀、千分尺 600 100.5 0.1 0.25 1 14.4 2.2 设计者：指导老师共 17 页第 11 页 nts 机械加工工序卡片工序名称锪平 21、 16；钻、攻 M16 1.5 螺纹、M8 1 螺纹工序号 14 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件立式钻床 Z525 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 锪平 21 孔锪平钻、游标卡尺 200 13.2 0.4 1.0 1 4.4 0.7 2 锪平 16 孔锪平钻、游标卡尺 275 13.6 0.4 1.0 1 4.9 0.7 3 钻 M16 1.5 螺纹底孔 13 麻花钻、游标卡尺 400 16.3 0.25 6.5 1 11.1 1.7 4 钻 M8 1 螺纹底孔 6 麻花钻、游标卡尺 800 15.1 0.25 3.0 1 3.6 0.5 5 攻丝 M16 1.5 丝锥、量规 600 30.1 1.5 1.5 1 0.7 0.1 6 攻丝 M8 1 丝锥、量规 600 15.1 1.0 1.0 1 1 0.2 设计者：指导老师共 17 页第 12 页 nts 机械加工工序卡片工序名称钻、攻顶面 4-M6 螺纹深 10 孔深 12 工序号 15 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件摇臂钻床 Z3025 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 钻顶面 4-M6 螺纹底孔 5.1 深 12 麻花钻、游标卡尺 1000 16.0 0.25 2.55 4 14.0 2.1 2 攻顶面 4-M6 螺纹深 10 丝锥、量规 800 15.1 0.45 0.45 4 7.0 1.1 设计者：指导老师共 17 页第 13 页 nts 机械加工工序卡片工序名称钻、攻工件左端面6-M4 螺纹深 8 孔深 10 工序号 16 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件摇臂钻床 Z3025 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 钻左端面 6-M4 螺纹底孔 3.3 深 10 麻花钻、游标卡尺 1000 10.4 0.25 1.65 6 16.8 2.5 2 攻工件左端面 6-M4 螺纹丝锥、量规 800 10.0 0.35 0.35 6 10.9 1.6 设计者：指导老师共 17 页第 14 页 nts 机械加工工序卡片工序名称钻、攻工件右端面3-M4 螺纹深 8 孔深 10 工序号 17 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件摇臂钻床 Z3025 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 钻右端面 3-M4 螺纹底孔 3.3 深 10 麻花钻、游标卡尺 1000 10.4 0.25 1.65 3 8.4 1.3 2 攻工件右端面 3-M4 螺纹丝锥、量规 800 10.0 0.35 0.35 3 5.4 0.8 设计者：指导老师共 17 页第 15 页 nts 机械加工工序卡片工序名称钻、攻工件前端面3-M4 螺纹深 8 孔深 10 工序号 18 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件摇臂钻床 Z3025 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 钻前端面 3-M4 螺纹底孔 3.3 深 10 麻花钻、游标卡尺 1000 10.4 0.25 1.65 3 8.4 1.3 2 攻工件前端面 3-M4 螺纹丝锥、量规 800 10.0 0.35 0.35 3 5.4 0.8 设计者：指导老师共 17 页第 16 页 nts 机械加工工序卡片工序名称钻、攻工件后端面3-M4 螺纹深 8 孔深 10 工序号 19 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件摇臂钻床 Z3025 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 钻后端面 3-M4 螺纹底孔 3.3 深 10 麻花钻、游标卡尺 1000 10.4 0.25 1.65 3 8.4 1.3 2 攻工件后端面 3-M4 螺纹丝锥、量规 800 10.0 0.35 0.35 3 5.4 0.8 设计者：指导老师共 17 页第 17 页 nts 机械加工工序卡片工序名称粗铣、半精铣工件顶面工序号 04 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件立式铣床 X51 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 粗铣工件顶面端面铣刀、游标卡尺 800 50.2 0.2 2.0 1 170.3 25.5 2 半精铣工件顶面端面铣刀、游标卡尺 800 50.2 0.2 0.5 1 169.7 25.5 设计者：指导老师共 17 页第 2 页 nts 机械加工工序卡片工序名称锪平 4- 16 凸台面，钻 4- 8.5 孔工序号 05 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件摇臂铣床 Z3025 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 锪平 4- 16 凸台面锪平钻、游标卡尺 275 13.6 0.4 2.5 4 56.7 8.5 2 半精铣工件顶面麻花钻、游标卡尺 600 16.0 0.25 0.5 4 29.2 4.4 设计者：指导老师共 17 页第 3 页 nts 机械加工工序卡片工序名称粗铣、半精铣工件左端面工序号 06 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件卧式铣床 X62 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 粗铣工件左端面端面铣刀、游标卡尺 800 201 0.2 2.0 1 45.4 6.8 2 半精铣工件左端面端面铣刀、游标卡尺 800 201 0.2 0.5 1 44.8 6.7 设计者：指导老师共 17 页第 4 页 nts 机械加工工序卡片工序名称粗铣、半精铣工件右端面工序号 07 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件卧式铣床 X62 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 粗铣工件右端面端面铣刀、游标卡尺 800 201 0.2 2.0 1 21 3.2 2 半精铣工件右端面端面铣刀、游标卡尺 800 201 0.2 0.5 1 20.4 3.1 设计者：指导老师共 17 页第 5 页 nts 机械加工工序卡片工序名称粗铣、半精铣工件前端面工序号 08 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件卧式铣床 X62 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 粗铣工件前端面端面铣刀、游标卡尺 800 201 0.2 2.0 1 21 3.2 2 半精铣工件前端面端面铣刀、游标卡尺 800 201 0.2 0.5 1 20.4 3.1 设计者：指导老师共 17 页第 6 页 nts 机械加工工序卡片工序名称粗铣、半精铣工件后端面工序号 09 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件卧式铣床 X62 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 粗铣工件后端面端面铣刀、游标卡尺 800 201 0.2 2.0 1 22.5 3.4 2 半精铣工件后端面端面铣刀、游标卡尺 800 201 0.2 0.5 1 21.9 3.3 设计者：指导老师共 17 页第 7 页 nts 机械加工工序卡片工序名称粗镗、半精镗、精镗左端 48 孔、 35 孔工序号 10 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件坐标镗床 T4163C 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 粗镗 43 孔至 46 镗刀、千分尺 600 86.7 0.1 1.5 1 37.5 5.6 2 半精镗 46 孔至 47.5 镗刀、千分尺 600 89.5 0.1 0.75 1 36.8 5.5 3 精镗 47.5 孔至 48（ 00.025）镗刀、千分尺 600 90.4 0.1 0.25 1 36.3 5.4 4 粗镗 30 孔至 33 镗刀、千分尺 600 82.9 0.1 1.5 1 28.1 4.2 5 半精镗 33 孔至 34.5 镗刀、千分尺 600 86.7 0.1 0.75 1 27.6 4.1 6 精镗 34.5 孔至 35（ +0.007-0.015）镗刀、千分尺 600 87.9 0.1 0.25 1 27.2 4.1 设计者：指导老师共 17 页第 8 页 nts 机械加工工序卡片工序名称粗镗、半精镗、精镗右端 35 孔工序号 11 零件数量 1 零件号零件名称箱体材料毛坯牌号硬度形式重量 HT200 铸件设备夹具工序工时 (min) 名称型号专用夹具准终单件坐标镗床 T4163C 工步工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 背吃刀量 mm 进给次数工步工时（ s）机动辅助 1 粗镗右端 30 孔至 33 镗刀、千分尺 600 82.9 0.1 1.5 1 15.4 2.3 2 半精镗右端 33 孔至 34.5 镗刀、千分尺 600 86.7 0.1 0.75 1 14.8 2.2 3 精镗右端 34.5 孔至 35（ +0.007-0.015）镗刀、千分尺 600 87.9 0.1 0.25 1 14.4 2.2 设计者：指导老师共 17 页第 9 页 nts 机械加工工艺过程卡片产品代号零（部）件名称零（部）件代号箱体材料 HT200 毛坯种类铸件毛坯尺寸每一毛坯可制零件数 1 序号名称工序内容设备夹辅具名称刀具名称规格量具名称及规格 01 备料铸造 02 热处理人工时效 03 铣铣工件底面立式铣床专用夹具端面铣刀游标卡尺 04 铣粗铣、半精铣工件顶面立式铣床专用夹具端面铣刀游标卡尺 05 钻锪平 4- 16 凸台面，钻 4- 8.5 孔摇臂钻床专用夹具锪平钻、麻花钻游标卡尺 06 铣粗铣、半精铣工件左端面卧式铣床专用夹具端面铣刀游标卡尺 07 铣粗铣、半精铣工件右端面卧式铣床专用夹具端面铣刀游标卡尺 08 铣粗铣、半精铣工件前端面卧式铣床专用夹具端面铣刀游标卡尺 09 铣粗铣、半精铣工件后端面卧式铣床专用夹具端面铣刀游标卡尺 10 镗粗镗、半精镗、精镗左端 48 025.00、 35 007.0015.0孔坐标镗床专用夹具镗刀千卡尺 11 镗粗镗、半精镗、精镗右端 35 007.0015.0孔坐标镗床专用夹具镗刀千卡尺 12 镗粗镗、半精镗、精镗前端 35 007.0015.0孔坐标镗床专用夹具镗刀千卡尺 13 镗粗镗、半精镗、精镗后端 40 007.0015.0孔坐标镗床专用夹具镗刀千卡尺 14 钻锪平 21、 16；钻、攻 M16 1.5 螺纹、 M8 1 螺纹立式钻床专用夹具锪平钻、麻花钻、丝锥游标卡尺、量规 15 钻钻、攻顶面 4-M6 深 10 孔深 12 螺纹摇臂钻床专用夹具麻花钻、丝锥游标卡尺、量规 16 钻钻、攻工件左端面 6-M4 深 8 孔深 10 螺纹摇臂钻床专用夹具麻花钻、丝锥游标卡尺、量规 17 钻钻、攻工件右端面 3-M4 深 8 孔深 10 螺纹摇臂钻床专用夹具麻花钻、丝锥游标卡尺、量规 18 钻钻、攻工件前端面 3-M4 深 8 孔深 10 螺纹摇臂钻床专用夹具麻花钻、丝锥游标卡尺、量规 19 钻钻、攻工件后端面 3-M4 深 8 孔深 10 螺纹摇臂钻床专用夹具麻花钻、丝锥游标卡尺、量规 20 去毛刺去毛刺 21 质检检验至图纸要求 22 入库入库编制学号审查共 1 张第 1 张 nts 摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。箱体零件的工艺规程及其钻、攻工件左端面 6-M4 深 8 孔深 10 螺纹的工装夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。关键词 :工艺、工序、切削用量、夹紧、定位、误差。nts沈阳理工大学应用技术学院毕业设计说明书 I Abstract This design involves the machinery manufacturing process and fixture design, metal cutting machine tool, tolerance and measurement and other aspects of knowledge. The part of the process and its drilling, tapping the left end surface of 6-M4 8 deep hole depth 10 threaded fixture design is including machining process design, process design and fixture design in three parts. In the process of design should first of all parts for analysis, to understand the parts of the process to design blank structure, and choose the good parts machining datum, design a part of the process route; then the parts of each step of the process dimension calculation, is the key to determine the process equipment and cutting the amount of each working procedure design; then the special fixture fixture design, selection of the various components, such as the connecting part positioning element, clamping elements, guiding elements, fixture and machine tools and other components; the positioning errors calculated fixture positioning, analysis the rationality and shortcoming of the fixture structure, pay attention to improve and design in later. Keyword: Technology, process, cutting dosage, clamping, positioning, error. nts沈阳理工大学应用技术学院毕业设计说明书 II 目录摘要 Abstract 绪论 1 1 概述发展 2 1.1 机床夹具简介 2 1.1.1 机床夹具的主要功能 2 1.1.2 机床夹具的组成 2 1.1.3 夹具设计的步骤和基本要求 2 2 箱体的机械加工工艺规程 9 2.1 毛坯的制造形式 9 2.2 零件的分析 9 2.3 基面的选择 nts沈阳理工大学应用技术学院毕业设计说明书 III 11 2.3.1 粗基准的选择原则 11 2.3.2 精基准的选择原则 12 2.4 制订工艺路线 12 2.5 确定切削用量及基本工时 13 3 箱体的夹具设计 47 3.1 问题的提出 47 3.2 夹具的工作原理 47 3.3 钻套的设计 48 总结 49 致谢 50 参考文献 nts沈阳理工大学应用技术学院毕业设计说明书 IV 51 nts 1 绪论机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。箱体的加工工艺规程及其钻、攻工件左端面 6-M4深 8孔深 10 螺纹的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行毕业设计之后的下一个教学环节。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。本设计选用箱体来进行工艺编制与夹具设计，以说明书、绘图为主，设计手册与国家标准为附来进行详细说明。 nts 2 1 概述发展 1.1机床夹具简介 1.1.1 机床夹具的主要功能机床夹具已成为机械加工时的重要装备，同时是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术也正朝着高精、高效、模块、组合、通用、经济方向发展。机床夹具的主要功能是使工件定位夹紧，使工件相对于刀具及机床占有正确的加工位置，保证其被加工表面达到工序所规定的技术要求，工件定位后，经夹紧装置施力于工件，将其固定夹牢，使其在加工过程中不致因切削力、重力、离心力等外力作用而发生位置改变。为了适应不同行业的需求和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。安装方法有找正法和用专用夹具，找正法用于单件、小批生产中，而专用夹具用于生产批量较大或特殊需要时。 1.1.2 机床夹具的组成（ 1）定位支承元件确定工件在夹具中的正确位置并支承工件。（ 2）夹紧装置将工件夹紧不发生移动。（ 3）对刀或导向元件保证刀具与工件加工表面的正确位置。（ 4）夹具体将夹具的所有组成部分组成一体，并保证它们之间的相对位置关系。 1 1.3 夹具设计的步骤和基本要求一：夹具设计的基本要求夹具在机械加工中起着重要的作用，它直接影响机械加工的质量、工人的劳动强度、生产率和加工成本。因此对设计的夹具，提出以下几点基本要求。（ 1）能稳定可靠地保证工件的加工技术要求。若工件达不到加工技术要求，成为废品，则夹具设计是失败的，该夹具不能用与生产。（ 2）操作简单，便于工件安装，减轻工人的劳动强度，节省工件安装时间，降低辅助工时，保证高的生产效率。（ 3）具有良好的工艺性，便于制造，降低夹具制造成本，从而降低分摊在工件上的加工成本。 nts 3 为保证上述基本要求，夹具的生产过程应按下面程序进行：夹具生产任务书夹具的结构设计使用、制造部门会签夹具制造夹具验收生产使用。夹具生产任务书是由工艺人员在编制工艺规程时，根据生产需要而提出的。任务书中包含内容有设计理由、使用车间、使用设备，该夹具所使用工件工序的工序图并在工序图上要标明工序要求、加工表面、尺寸精度要求及定位定位基准、夹紧点。这是设计夹具的依据，也是验收制造夹具的依据。夹具结构设计是设计人根据夹具设计任务书的加工要求，提出几种可行方案、分析比较、进行误差计算，以确定出合理方案，进行设计。夹具结构设计完成后，要会同使用部门、制造部门就夹具的结构合理性、结构工艺性和经济性进行审核、会签、交付制造。制成的夹具要同设计人员。工艺人员、使用部门、制造部门共同进行验证。当确认夹具可保证工件该工序加工要求，能保证生产率、操作方便、安全，就可交付生产车间使用。二 :夹具的设计步骤当接到夹具设计任务书后，按下面 6个步骤，逐步设计。（ 1）明确设计任务，收集研究设计的原始资料。原始资料包括如下内容。 A：加工零件的零件图、毛坯图及加工工艺过程，所设计夹具应有的工序图，并了解该工序所使用的设备、刀具、量具、其他辅具以及该工序的加工余量、切削用量、加工要求、生产节拍等参数。 B：了解零件的生产类型，就是决定夹具采用简单结构或复杂结构的依据。若属大批量生产，则力求夹具结构完善、生产率高或是单件小批量生产或急于应付生产，则夹具结构应简单，以便迅速制造交付使用。 C：收集该夹具所用机床的资料，主要指与夹具连接部分的安装尺寸。如铣床夹具要安装在工作台上，要收集工作如大小，工作如 T形槽及槽距，以及机床的技术参数。 D：收集所使用刀具的资料如刀具的精度、安装方式、使用要求及技术条件等。 E：收集国内外同类型夹具资料，吸收其中先进而又能结合本厂情况的合理部分。 F：了解本厂制造夹具的能力和使用的条件，如夹具制造的条件及精度水平，有无压缩空气压值等。 G：收集有关夹具部件的标准（包括国标、部标、企标、厂标），典型夹具结构图册等。 nts 4 （ 2）确定夹具结构方案，绘制结构草图，其主要内容如下。 A：根据工件加工尺寸、要求和开关，确定工件的定位方式，选择或设计定位元件，计算定位误差。 B：确定刀具的引导方式及引导元件（指钻夹具、镗夹具）。 C：确定工件夹紧方式，选择或设计夹紧机构，计算夹紧力。 D：确定其他装置（如分度装置、顶出装置）的结构型式。 E：确定和设计其他结构，如铣床夹具与机床的连接装置、对刀装置。在确定夹具结构的各组成部分时，可提出几种不同方案，分别画出草图，进行分析比较，从中选择出合理方案。（ 3）绘制夹具总图。应注意以下几点。 A：绘制夹具总图，尽量按 1： 1绘制，以保证直观性。 B：主视图尽量符合操作者的正面位置。 C：工件轮廓用双点画线绘制，并视为假想透明体，不影响其他元件的绘制。 D：绘图顺序为：工件定位元件引导元件夹紧装置其他装置夹具体。（ 4）标注总图上的尺寸、公差与配合和技术条件。夹具总图结构绘制完成后，需标注五类尺寸和四类技术条件。（ 5）编写零件明细表。明细表应包括零件序号、名称、代号（指标准件代号或通用件代号）、数量、材料、热处理、质量等。（ 6）绘制总图中非标准件的零件图。三：夹具总图上尺寸、公差与配合和技术条件的标注在夹具设计中，对于初设计者，在夹具总图上如何标注尺寸及技术条件，往往是难点之一，以下对此作简要阐述。（ 1）夹具总图上应标注的五类尺寸 A：夹具外形轮廓尺寸指夹具在长、宽、高三个方向上的最大极限尺寸。若有可动部分，则指运动部件在空间达到的极限位置的尺寸。标注夹具外形尺寸的目的是避免夹具与机床或刀具在空间发生干涉。 B：工件与定位元件间的联系尺寸主要指工件定位面与定位元件工作面的配合尺nts 5 寸或各定位元件的位置尺寸，它们直接影响工件加工精度，是计算工件定位误差的依据。 C：夹具与刀具的联系尺寸主要指对刀元件或引导元件与夹具定位元件之间的位置尺寸、引导元件之间的位置尺寸或引导与导向部分的配合尺寸。 D：夹具与机床的连接部分尺寸这类尺寸主要指夹具与机床主轴或工作如必须固定连接的平俱。如车床夹具要安装在车床主轴上，要标注与车床主轴的连接尺寸，铣床夹具要安装在工作台上，要标注与工作如 T形槽相配的定位键尺寸。 E：夹具内容的配合尺寸中心轴与夹具体孔的配合尺寸，钻套与衬套、衬套与夹具体的配合尺寸，此类尺寸必须标注尺寸、配合性质及配合精度，否则夹具精度无法保证。（ 2）夹具总图上应标注的四类技术条件夹具中的技术条件主要指夹具装配好后，各表面之间的位置精度要求。 A：定位元件之间的相互位置要求这是指组合定位时多个定位元件之间的相互位置要求或多件装夹时相同定位元件之间的相互位置要求。如两端顶尖顶轴两端中心孔，要求两顶尖轴线同轴度，两 V形块对称线的同轴度。 B：定位元件与连接元件或夹具体底面的相位置要求夹具的连接元件或夹具体底面是夹具与机床的连接部分，它决定了夹具与机床的相对位置，也就是决定了定位元件相对机床，或刀具的位置，即决定了工件相对机床或刀具的位置。 C：引导元件与连接元件或夹具体底面的位置要求 D：引导元件与定位元件之间的相互位置要求（ 3）五类尺寸、四类技术条件的分类五类尺寸、四类技术条件根据是否与工序加工要求相关而分为两类，其精度值大小和取法不同。 A：与工件加工要求无直接关系的尺寸公差与配合这类尺寸公差与配合应按照元件在夹具中的功用和装配要求，根据公差与配合国家标准或参阅有关资料来制定。技术条件与工件加工要求无直接关系的夹具上技术条件。 B：与加工要求直接相关的这类尺寸和技术条件与工件上相应尺寸和技术条件直接nts 6 对应，直接根据工件相应尺寸公差和相互位置允差的（ 1/5 1/2）的值选取。一般工件允差小，取大系数，工件允差大，则取小系数。制定这类夹具尺寸公差时，要注意下列问题。应经工件的平均尺寸作为夹具相应尺寸的基本尺寸，极限偏差按对称双向标注。应以工序尺寸（不一定是工件最终尺寸）作为夹具基本尺寸的设计依据。（ 4）夹具调刀尺寸的标注当夹具设计完成，按要求标注尺寸后，对有些夹具如铣夹具，往往还要标注调刀尺寸（调刀尺寸一般是指夹具的调刀基准到对刀元件工作表面的位置尺寸），即刀具相对基准的尺寸，它与工件加工尺寸直接相关，也是夹具总图上关键尺寸要求。四：夹具体设计夹具总体设计中最后完成的主要元件是夹具体。夹具体是夹具基础件、组成夹具的各种元件、机构、装置都要安装在夹具体上。在加工过程中，它还要承受切削力、夹紧、惯性力及由此而产生的振动和冲击。所以，夹具体是夹具中一个设计、制造劳动量大，耗费材料多，加工要求高的零部件。在夹具成本中所占比重较大，制造周期也长，设计时，应给以足够的重视。（ 1）夹具体和毛坯结构实际生产中所用夹具体常用的有三种结构。 A：铸造结构铸造结构夹具体的优点如下：可铸出复杂的结构形状。铸件抗压强度大、抗振性好，特别适用于加工时振动大、切削负荷大的场合。铸件易于加工，价格低廉，成本低。但铸件生产周期长，因存在铸内应力，易引起变形，影响夹具精度的保持性，因此，夹具体必须进行时效处理。 B：焊接结构其优点如下： nts 7 容易制造，周期短。采用钢板、型材，如结构合理，布置得当，可减小质量。由于上述两优点，特别适用于新产品试制或临时急用的场合，以缩短生产周期。此外，一些结构简单的小型夹具，如翻转式钻模、盖板式钻模、可缷式钻模，采用焊接式结构十分有利，因为这些夹具要频繁拆缷翻转，力求结构轻巧耐磨。但焊接结构夹具体在焊接过程中的热变形和残余应力对夹具精度会有不得影响，因此，焊完后要进行退火处理；另外，为提高刚性需加加强筋。 C：装配结构装配夹具体是选用夹具专用标准毛坯或标准零件，根据使用要求组装而成，可得到精确的外形和空间位置尺寸。标准毛坯和标准零件可组织专业化生产，这样不但可以大大缩短夹具体的生产周期，还可降低生产成本。要使装配夹具体在生产中得到广泛使用，必须实行夹具零部件的标准化、系列化。（ 2）对夹具体的基本要求 A：一定的形状和尺寸夹具的外形，取决于安装在夹具上的各种元件、机构、装置的形状及它们之间的布置位置。设计时，只要将组成该夹具的所有元件、机构和装置的结构尺寸都设计好并布置好它们在图纸上的位置，就可以由此勾画出夹具体的大致外形轮廓尺寸。因为是单件生产，一般不作复杂计算设计。通常参照类似的夹具结构，按经验类比法估计确定。确定夹具体尺寸时，可参考下面数据。铸造结构的夹具体，壁厚取 8 25mm，过厚处挖空。焊接结构用钢板取 6 10mm，刚度不够时加筋板。 nts 8 夹具体上不加工表面与工件表面之间应有一定间隙，以保证工件与夹具体之间不发生干涉。间隙大小按以下规定选取： a:夹具体、工件都是毛面，间隙取 8 15mm. b:夹具体是毛面，工件是光面，间隙取 4 10mm. B：足够的强度和刚度目的是减小在加工过程中因受切削力、夹紧力等而发生变形或振动。当刚度不够时，可增设加强筋或用框形结构。若用加强筋，其壁厚取 0.7 0.9 倍壁厚，高度不大于壁厚 5倍。 C：良好的结构工艺性以便于制造、装配、并减少加工工时。如夹具体上大平面上要局部加工，可铸出 35mm凸台；各加工表面，最好在同一平面内或在同一回转表面上，以便于加工；尽量减少加工表面面积。另外，对于切削量大的工件所使用夹具，要注意应能方便排屑，以免影响安装精度；对于大而重的夹具体，要考虑起吊装置，如吊环螺钉或起重螺栓。 nts 9 2 箱体的加工工艺规程设计 2 1 毛坯的制造形式零件材料为 HT200，年产量 2000件，属于小批量生产，而且零件的轮廓尺寸不大，选用砂型铸造，采用机械翻砂造型，铸造精度为 8级，能保证铸件的尺寸要求，这从提高生产率和保证加工精度上考虑也是应该的。 2.2 零件的分析 1. 工件底面的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量 Z=2.5mm,铸件尺寸公差为 CT8级，表面粗糙度 Ra为 6.3，加工余量为 MA-E级。根据机械制造工艺设计简明手册表 1.4-8，一步铣削即可满足其精度要求。 2. 工件顶面的加工余量查机械制造工艺设计简明手册表 2.2-4得铸件的单边加工余量 Z=2.5mm, 铸件尺寸公差为 CT8级，表面粗糙度 Ra为 3.2，加工余量为 MA-E级。根据机械制造工艺设计简明手册表 1.4-8，两步铣削即粗铣半精铣，方可满足其精度要求。粗铣单边余量 Z=2.0mm 半精铣单边余量 Z=0.5mm 3. 4- 16凸台面的加工余量查机械制造工艺设计简明手册表 2.2-4得铸件的单边加工余量 Z=2.5mm, 铸件尺寸公差为 CT9 级，表面粗糙度 Ra 为 12.5，加工余量为 MA-E 级。根据机械制造工艺设计简明手册表 1.4-8，一步铣削即可满足其精度要求。 4. 4- 8.5 孔的加工余量因孔的尺寸小于 30，故采用实心铸造。 5. 工件四周凸台面的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量 Z=2.5mm,铸件尺寸公差为 CT8级，表面粗糙度 Ra为 3.2，加工余量为 MA-E级。根据机械制造工艺设计简明手册表 1.4-8，两步铣削即粗铣半精铣，方可满足其精度要求。粗铣单边余量 Z=2.0mm nts 10 半精铣单边余量 Z=0.5mm 6. 左端 48 025.00孔的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量 Z=2.5mm,铸件尺寸公差为 CT6级，表面粗糙度 Ra为 0.8，加工余量为 MA-E级。查机械制造工艺设计简明手册表 1.4-7，三步镗削即粗镗半精镗精镗，方可满足其精度要求。粗镗单边余量 Z=1.5mm 半精镗单边余量 Z=0.75mm 精镗单边余量 Z=0.25mm 7. 左端 35 007.0015.0孔的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量 Z=2.5mm,铸件尺寸公差为 CT6级，表面粗糙度 Ra为 0.8，加工余量为 MA-E级。查机械制造工艺设计简明手册表 1.4-7，三步镗削即粗镗半精镗精镗，方可满足其精度要求。粗镗单边余量 Z=1.5mm 半精镗单边余量 Z=0.75mm 精镗单边余量 Z=0.25mm 8. 右端 35 007.0015.0孔的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量 Z=2.5mm,铸件尺寸公差为 CT6级，表面粗糙度 Ra为 0.8，加工余量为 MA-E级。查机械制造工艺设计简明手册表 1.4-7，三步镗削即粗镗半精镗精镗，方可满足其精度要求。粗镗单边余量 Z=1.5mm 半精镗单边余量 Z=0.75mm 精镗单边余量 Z=0.25mm 1. 后端 40 007.0015.0孔的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量 Z=2.5mm,铸nts 11 件尺寸公差为 CT6级，表面粗糙度 Ra为 0.8，加工余量为 MA-E级。查机械制造工艺设计简明手册表 1.4-7，三步镗削即粗镗半精镗精镗，方可满足其精度要求。粗镗单边余量 Z=1.5mm 半精镗单边余量 Z=0.75mm 精镗单边余量 Z=0.25mm 2. 前端 35 007.0015.0孔的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量 Z=2.5mm,铸件尺寸公差为 CT6级，表面粗糙度 Ra为 0.8，加工余量为 MA-E级。查机械制造工艺设计简明手册表 1.4-7，三步镗削即粗镗半精镗精镗，方可满足其精度要求。粗镗单边余量 Z=1.5mm 半精镗单边余量 Z=0.75mm 精镗单边余量 Z=0.25mm 11. 工件上其他孔、螺纹工件上其他孔、螺纹的尺寸均小于 30，故采用实心铸造。 12其他不加工表面，铸造即可满足其精度要求。 2 3 基面的选择基面的选择是工艺规程设计中的重要工作之一。基面选择的正确、合理，可以保证质量，提高生产效率。否则，就会使加工工艺过程问题百出，严重的还会造成零件大批报废，使生产无法进行。 2.3.1 粗基准的选择原则 1）如果必须首先保证工件上加工表面与不加工表面之间的位置要求，应以不加工表面作为粗基准。如果在工件上有很多不需加工的表面，则应以其中与加工面位置精度要求较高的表面作粗基准。 2）如果必须首先保证工件某重要表面的加工余量均匀，应选择该表面作精基准。 3）如需保证各加工表面都有足够的加工余量，应选加工余量较小的表面作粗基准。 nts 12 4）选作粗基准的表面应平整，没有浇口、冒口、飞边等缺陷，以便定位可靠。 5）粗基准一般只能使用一次，特别是主要定位基准，以免产生较大的位置误差。由以上及零件知，选用选用 40 毛坯孔及其端面作为定位粗基准。 2 3 2精基准选择的原则选择精基准时要考虑的主要问题是如何保证设计技术要求的实现以及装夹准确、可靠、方便。精基准选择应当满足以下要求： 1）用设计基准作为定位基准，实现“基准重合”，以免产生基准不重合误差。 2）当工件以某一组精基准定位可以较方便地加工很多表面时，应尽可能采用此组精基准定位，实现“基准统一 ” ，以免生产基准转换误差。 3）当精加工或光整加工工序要求加工余量尽量小而均匀时，应选择加工表面本身作为精基准，即遵循“自为基准”原则。该加工表面与其他表面间的位置精度要求由先行工序保证。 4）为获得均匀的加工余量或较高的位置精度，可遵循“互为基准”、反复加工的原则。 5）有多种方案可供选择时应选择定位准确、稳定、夹紧可靠，可使夹具结构简单的表面作为精基准。由上及零件图知，选用工件与两个 8.5 孔作为定位精基准。 2 4 制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领以确定为大批生产的条件下，可采用通用机床配以专用工夹具，并尽量使工序集中来提高生产效率。除此以外，还应考虑经济效果，以便降低生产成本。工艺路线如下：工序 01：铸造工序 02：人工时效工序 03：铣工件底面 nts 13 工序 04：粗铣、半精铣工件顶面工序 05：锪平 4- 16凸台面，钻 4- 8.5孔工序 06：粗铣、半精铣工件左端面工序 07：粗铣、半精铣工件右端面工序 08：粗铣、半精铣工件前端面工序 09：粗铣、半精铣工件后端面工序 10：粗镗、半精镗、精镗左端 48 025.00、 35 007.0015.0孔工序 11：粗镗、半精镗、精镗右端 35 007.0015.0孔工序 12：粗镗、半精镗、精镗前端 35 007.0015.0孔工序 13：粗镗、半精镗、精镗后端 40 007.0015.0孔工序 14：锪平 21、 16；钻、攻 M16 1.5螺纹、 M8 1螺纹工序 15：钻、攻顶面 4-M6深 10孔深 12螺纹工序 16：钻、攻工件左端面 6-M4深 8孔深 10螺纹工序 17：钻、攻工件右端面 3-M4深 8孔深 10螺纹工序 18：钻、攻工件前端面 3-M4深 8孔深 10螺纹工序 19：钻、攻工件后端面 3-M4深 8孔深 10螺纹工序 20：去毛刺工序 21：检验至图纸要求工序 22：入库 2.5确定切削用量及基本工时工序 01：铸造工序 02：人工时效工序 03：铣工件底面 1. 选择刀具刀具选取端面铣刀 mma p 5.2 ， mmd 500 ， min/100 mv ， 4z 。 2. 决定铣削用量 nts 14 1）决定铣削深度 mma p 5.2 2）决定每次进给量及切削速度根据 X51 型铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/9.636501001 0 001 0 00 rd vn s 按机床标准选取wn 600 min/r m in/2.941000 600501000 mdnv w 当wn 600r/min 时 rmmznff wzm /48060042.0 按机床标准选取 rmmfm /5003）计算工时切削工时： mml 231 ， mml 5.22 ， mml 03 ，则机动工时为 m i n85.0m i n42.06 0 0 05.223321 ifn llltwm=51s 工序 04粗铣、半精铣工件顶面工步一：粗铣工件顶面 1. 选择刀具刀具选取端面铣刀 mma p 0.2 ， mmd 200 ， min/50 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 0.2 2）决定每次进给量及切削速度根据 X51 型铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 nts 15 m in/2.79620 5010001000 rd vn s 按机床标准选取wn 800 min/r m in/2.501000 800201000 mdnv w 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /6003）计算工时切削工时： mmmml 4 4 021 0 41 1 61 ）（， l 0.2 ， mml 123 ，则机动工时为 m i n838.2m i n12.0800 120.2440321 ifn llltwm=170.3s 工步二：半精铣工件顶面 1. 选择刀具刀具选取端面铣刀 mma p 5.0 ， mmd 200 ， min/50 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 5.0 3）决定每次进给量及切削速度根据 X51 型铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/2.79620 5010001000 rd vn s 按机床标准选取wn 800 min/r m in/2.501000 800201000 mdnv w nts 16 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /6003）计算工时切削工时： mmmml 4 4 021 0 41 1 61 ）（， l 5.02 ， mml 123 ，则机动工时为 m i n828.2m i n12.0800 125.0440321 ifn llltwm=169.7s 工序 05锪平 4- 16凸台面，钻 4- 8.5孔工步一：锪平 4- 16凸台面 1、加工条件加工材料 : HT200，硬度 200220HBS，铸件。工艺要求： 4- 16凸台面，精度 H12H13,用乳化液冷却。机床：选用 Z3025摇臂钻床和专用夹具。 2、选择钻头选择高速钢锪刀，其直径 d=20mm 3选择切削用量（ 1）选择进给量 f 按加工要求决定进给量：根据切削用量手册表 2.7，当铸铁硬度 200H 有 rmmf /39.031.0 。（ 2）计算切削速度根据切削用量手册表 2.15，当铸铁硬度 b =200 220HBS时， 0 .4 0 /f m m r , 0 20d mm 时， 1 8 / m incv m m 。切削速度的修正系数为： 0.1TvK ， 0.88MvK ， 0.75SvK ， 0.1tvK ，故 vc kvv 1 8 1 . 0 1 . 0 0 . 7 5 1 . 0 / m i nm 13.5 / minm nts 17 01000vn d= mmr /2014.3 5.131000 =215.0r/mm 根据 Z3025型摇臂钻床技术资料（见简明手册表 4.2-12）可选择 n=275r/mm，min/6.13 mv 。 4计算基本工时根据公式 nfLtm 式中， ylL ， l=20mm，入切量及超切量由切削用量手册表 2.29查出6y mm ，计算得， L=（ 20+6） mm=26mm 故有： t= m in44.0275 26 =0.945min=56.7s 工步二：钻 4- 8.5孔确定进给量 f ：根据机械制造工艺设计简明手册表 2-7，当钢的MPab 800 ， mmd 5.80 时， rmf /47.039.0 。由于本零件在加工 8.5 孔时属于低刚度零件，故进给量应乘以系数 0.75，则 rmmf /35.029.075.047.039.0 根据 Z3025 机床说明书，现取 rmmf /25.0 切削速度：根据机械制造工艺设计简明手册表 2-13 及表 2-14，查得切削速度 min/15 mv 所以 m in/0.5625.8 151 0 0 01 0 0 0 rd vnws 根据机床说明书，取 min/600 rnw ，故实际切削速度为 nts 18 m in/0.161000 6005.81000 mndv ww 切削工时： mml 11 ， mml 25.41 ， mml 32 ，则机动工时为 m i n487.0425.0600325.41121 ifnllltwm=29.2s 工序 06：粗铣、半精铣工件左端面工步一：粗铣工件左端面 1. 选择刀具刀具选取端面铣刀 mma p 0.2 ， mmd 800 ， min/200 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 0.2 2)决定每次进给量及切削速度根据卧式铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/2.79680 20010001000 rd vn s 按机床标准选取wn 800 min/r m in/2011000 800801000 mdnv w 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /6003）计算工时切削工时： mml 1191 ， mml 0.22 ， mml 03 ，则机动工时为 nts 19 m i n756.0m i n12.0800 00.2119321 ifn llltwm=45.4s 工步二：半精铣工件左端面 1. 选择刀具刀具选取端面铣刀 mma p 5.0 ， mmd 800 ， min/200 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 5.0 2)决定每次进给量及切削速度根据组合铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/2.79680 20010001000 rd vn s 按机床标准选取wn 800 min/r m in/2011000 800801000 mdnv w 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /6003）计算工时切削工时： mml 1191 ， mml 5.02 ， mml 03 ，则机动工时为 m i n747.0m i n12.0800 05.0119321 ifn llltwm=44.8s 工序 07：粗铣、半精铣工件右端面工步一：粗铣工件右端面 1. 选择刀具刀具选取端面铣刀 nts 20 mma p 0.2 ， mmd 800 ， min/200 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 0.2 2)决定每次进给量及切削速度根据组合铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/2.79680 20010001000 rd vn s 按机床标准选取wn 800 min/r m in/2011000 800801000 mdnv w 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /6003）计算工时切削工时： mml 541 ， mml 0.22 ， mml 03 ，则机动工时为 m i n35.0m i n12.08 0 0 00.254321 ifn llltwm=21s 工步二：半精铣工件右端面 1. 选择刀具刀具选取端面铣刀 mma p 5.0 ， mmd 800 ， min/200 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 5.0 2)决定每次进给量及切削速度 nts 21 根据组合铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/2.79680 20010001000 rd vn s 按机床标准选取wn 800 min/r m in/2011000 800801000 mdnv w 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /6003）计算工时切削工时： mml 541 ， mml 5.02 ， mml 03 ，则机动工时为 m i n341.0m i n12.0800 05.054321 ifn llltwm=20.4s 工序 08：粗铣、半精铣工件前端面工步一：粗铣工件前端面 1. 选择刀具刀具选取端面铣刀 mma p 0.2 ， mmd 800 ， min/200 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 0.2 2)决定每次进给量及切削速度根据组合铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/2.79680 20010001000 rd vn s 按机床标准选取wn 800 min/r nts 22 m in/2011000 800801000 mdnv w 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /6003）计算工时切削工时： mml 541 ， mml 0.22 ， mml 03 ，则机动工时为 m i n35.0m i n12.08 0 0 00.254321 ifn llltwm=21s 工步二：半精铣工件前端面 1. 选择刀具刀具选取端面铣刀 mma p 5.0 ， mmd 800 ， min/200 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 5.0 2)决定每次进给量及切削速度根据组合铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/2.79680 20010001000 rd vn s 按机床标准选取wn 800 min/r m in/2011000 800801000 mdnv w 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /600nts 23 3）计算工时切削工时： mml 541 ， mml 5.02 ， mml 03 ，则机动工时为 m i n341.0m i n12.0800 05.054321 ifn llltwm=20.4s 工序 09：粗铣、半精铣工件后端面工步一：粗铣工件后端面 1. 选择刀具刀具选取端面铣刀 mma p 0.2 ， mmd 800 ， min/200 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 0.2 2)决定每次进给量及切削速度根据组合铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/2.79680 20010001000 rd vn s 按机床标准选取wn 800 min/r m in/2011000 800801000 mdnv w 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /6003）计算工时切削工时： mml 581 ， mml 0.22 ， mml 03 ，则机动工时为 m i n3 7 5.0m i n12.08 0 0 00.258321 ifn llltwm=22.5s nts 24 工步二：半精铣工件后端面 1. 选择刀具刀具选取端面铣刀 mma p 5.0 ， mmd 800 ， min/200 mv ， 4z 。 2. 决定铣削用量 1）决定铣削深度 mma p 5.0 2)决定每次进给量及切削速度根据组合铣床说明书，其功率为为 7.5kw，中等系统刚度。根据表查出齿/2.0 mmf z ，则 m in/2.79680 20010001000 rd vn s 按机床标准选取wn 800 min/r m in/2011000 800801000 mdnv w 当wn 800r/min 时 rmmznff wzm /6 4 08 0 042.0 按机床标准选取 rmmfm /6003）计算工时切削工时： mml 581 ， mml 5.02 ， mml 03 ，则机动工时为 m i n3 6 6.0m i n12.08 0 0 05.058321 ifn llltwm=21.9s 工序 10：粗镗、半精镗、精镗左端 48 025.00、 35 007.0015.0孔工步一：粗镗 43孔至 46 1) 切削深度单边余量为 Z=1.5mm 2) 进给量根据机械加工工艺手册取 f=0.1mm/r 3) 计算切削速度 nts 25 vyxpmvc kfaT Cvvv其中：vC=342, vx=0.15, vy=0.35, m=0.2。修正系数vk见切削手册表 1.28,即 Mvk=1.44 , svk=0.8 , kvk=1.04 , krvk=0.81 , Bvk=0.97。所以 vcv 35.015.02.0 8.02.260 342 1.44 0.8 1.04 0.81 0.97=89m/min 4) 确定机床主轴转速 ns=Wd1000cv = 64 891000 616r/min 与 626r/min 相近的机床转速为 600r/min。现选取wn=600r/min。所以实际切削速度cv=1000sdn= m in/7.861000 60046 m5) 切削工时， tm=fnlw21 ll i ;其中 l=33mm; 1l =1.5mm; 2l =3mm; tm=fnlw21 ll =0.1600 35.133 =0.625min=37.5s 工步二：半精镗 46孔至 47.5 1
