目  录


1. 引言1

2. 设计思路与方案确定4

2.1. 托辊夹具要满足的要求4

2.2. 托辊夹具的方案6

3. 定位分析及其计算11

3.1. V形块定位11

3.2. V形块的计算13

3.2.1. V形块的尺寸计算13

3.2.2. 形块的定位误差计算15

4. 托辊的夹紧18

4.1. 夹紧机构18

4.1.1. 夹紧机构的要求18

4.1.2. 夹紧机构的动力装置18

4.2. 4.2 夹紧力19

4.2.1. 夹紧力确定的基本原则19

4.2.2. 夹紧力方向确定的基本原则19

4.2.3. 夹紧力作用点的选择19

4.2.4. 工件受力分析20

4.2.5. 夹紧力的计算21

4.3. 夹紧力的自锁25

5. 液压25

5.1. 明确设计要求进行工况分析25

5.2. 运动分析27

5.2.1. 速度循环图v—t(或v—L)27

5.3. 动力分析27

5.4. 液压缸的计算与选取28

5.5. 液压泵的计算与选取31

5.6. 液压系统原理图32

5.7. 液压系统的安装33

5.7.1. 安装前的准备工作33

5.7.2. 液压设备的就位34

5.7.3. 液压配管34

5.7.4.  管道的处理37

5.7.5. 管道酸洗37

5.8. 液压系统调试37

5.8.1. 液压系统调度前的准备工作37

5.8.2. 液压系统调度步骤38

6. 夹具体39

6.1. 装配中的注意事项40

7. 使用说明41

8. 结束语42

9. 参 考 文 献43

10. 致  谢44


多工位托辊管体止口镗削加工专用夹具设计


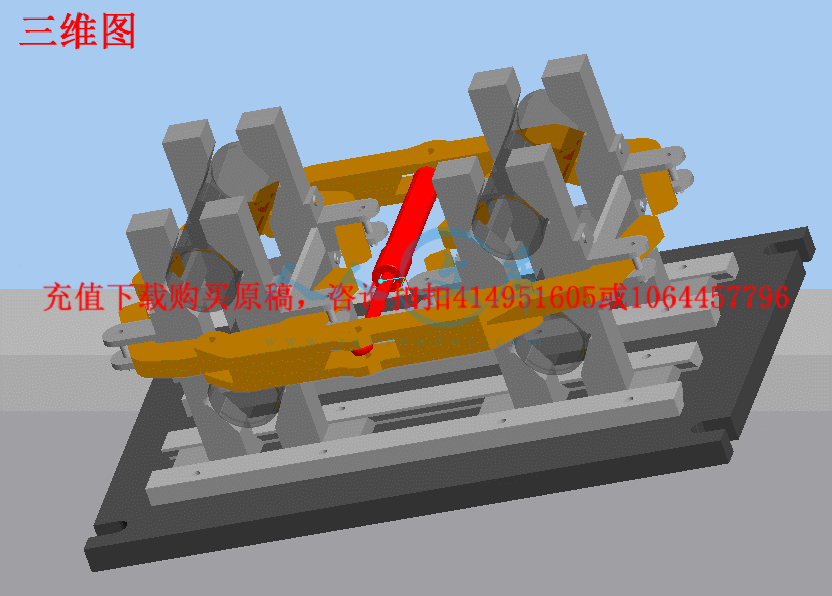

摘要:托辊是带式输送机的关键运动部件及重要组成部分,它的应用十分广泛,其生产属专业化大批量生产类型,那就要求其加工设备和辅助装备能满足大批量生产的要求。对于夹具来说,应从提高定位精度、减短装夹时间、使装卸自动化、采用多工位加工等方面考虑来实现大批量生产。本设计课题主要研究能实现四个托辊加工的夹具。四个托辊在有四根主轴的专用镗床上同时加工,要求托辊夹具能同时对四个工件准确定位、快速夹紧;实现不同系列托辊的加工;并且能在长度方向对中;还能实现自动夹紧。为了满足上述要求,该托辊夹具采用自定心夹紧机构,让定位夹紧同步进行;利用液压的同步保压回路实现四个工件的同时夹紧;该夹具有效的减少了工件加工的辅助时间,提高了加工效率。


关键词:夹具;自定心夹紧;同步保压



Roller tube body check mouth special jig design


Abstract: Roller is the key parts of belt conveyor and important component, it is widely used, its production is the production of large quantities of specialized types, it requires the machining equipment and auxiliary equipment can meet the requirements of mass production. For fixture, should improve the positioning precision, reduce clamping time, make the automatic loading and unloading, the multi-position processing considerations to achieve mass production. This design main research topics of the four roller machining fixture. Four roller processing at the same time in special boring machine with four shaft, require roller clamp can simultaneously on four accurately locate the workpiece, the rapid clamping; the realization of different series of roller processing; and in the length direction of; can realize the automatic clamping. In order to meet the above requirements, the roller clamp with self-centering clamping mechanism, let the positioning clamp synchronization; using synchronous and four workpiece and clamping pressure to achieve loop hydraulic; the fixture can reduce the auxiliary time of workpiece processing, improve processing efficiency.


Keywords: Roller; automatic centering fixture;


1.引言

托辊是带式输送机的关键运动部件及重要组成部分,它的应用十分广泛,仅煤矿用托辊就占很大一部分。如沈阳矿山机械集团有限责任公司为中国国内最大的托辊制造厂家之一,年产量 200,000只,只占市场份额的1.72%,可见煤矿用托辊的数目很大;其他行业在生产加工或运输中也要用到大量托辊。可见托辊生产属专业化大批量生产类型,那就要求其加工设备和辅助装备能满足大批量生产。

由于各种场合大量使用的带式输送机日趋向大运量、长距离、高速度、节能、长寿型的方向发展。为使带式输送机达到高速重载、低阻节能、长寿的要求, 对影响带式输送机主要性能且数量较大的关键部件是托辊的结构和加工工艺,高性能的带式输送机对托辊的性能参数提出了高的要求, 如运行阻力系数、外圆径向跳动、使用寿命等, 这些参数直接影响整机的性能和运营成本。国内带式输送机主要生产厂家自80 年代开始, 已先后采取了引进国外技术、聘请国外专家指导生产、引进部分国外专用设备等措施, 大力进行托辊生产的技术改造。但煤炭行业许多中小型带式输送机生产厂家, 无力从国外引进成套技术和设备。所用生产设备多为国产的一般通用设备, 生产工艺落后, 产品质量差。托辊生产质量成为困扰企业打开市场, 参与市场竞争的大问题。


内容简介:

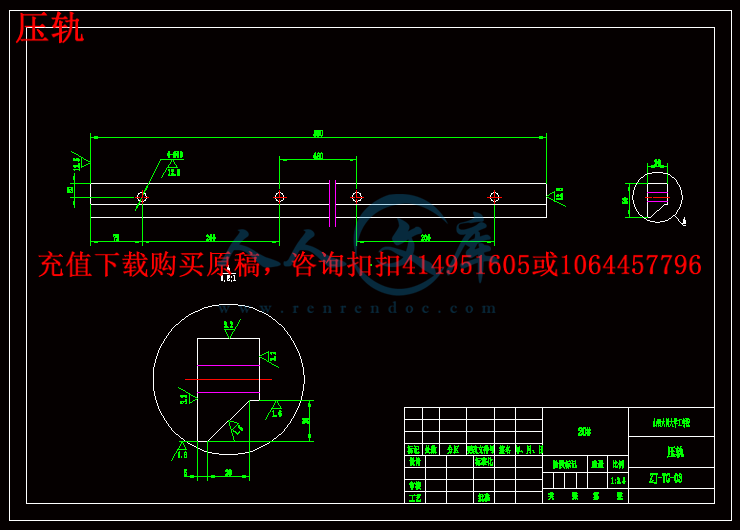

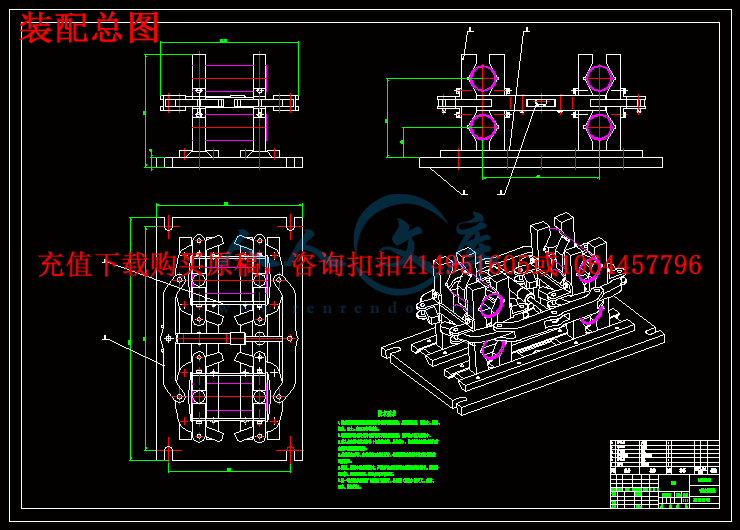

30696A10810382- x4518SSJ1200-5第 1 张共 1 张批准工艺审核1:2.54.484 托辊比例重量阶段标记标准化13.04.09制图年 月 日签名更改文件号分区处数标记山西大同大学工学院其余0.1 A3.23.2nts465564.874801253255001000600ZJ-TG-00第 1 张共 1 张批准工艺审核1:4比例总重量阶段标记标准化13.04.08制图年 月 日签名更改文件号分区处数标记山西大同大学工学院备注重量材料数量名称代号序号总计单件348.1821YYG-001348.182184.53184.53HT1501底板ZJ-TG-012348.182111.7627.944V型夹紧装置ZJ-TG-01-003348.18230.817.7020#4压轨ZJ-TG-034348.18218.579.282ZJ-TG-055348.1822.520.634ZJ-TG-066技术要求1.所有需要进行涂装的钢铁制件表面在涂漆前,必须将铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等除去。2.装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中。3.进入装配的零件及部件(包括外购件、外协件),均必须具有检验部门的合格证方能进行装配。4.装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查。5.螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。6.同一零件用多件螺钉(螺栓)紧固时,各螺钉(螺栓)需交叉、对称、逐步、均匀拧紧。123 546ntsAA425375.43295.43197.37375.4321030501002540ZJ-TG-01-00第 1 张共 1 张批准工艺审核1:4V型夹紧装置比例总重量阶段标记标准化13.04.09制图年 月 日签名更改文件号分区处数标记山西大同大学工学院备注重量材料数量名称代号序号总计单件27.821352销12X65B_12X65_GBT882127.82111.0811.081V型定位滑块(右)ZJ-TG-01227.82111.0811.081V型定位滑块(左)ZJ-TG-02327.8215.665.661V型夹紧块ZJ-TG-044截面 A-A3421nts400-0.310002000.118- M 123.21200.1250240(480)5012.55000.19200.14-R174-34100150ZJ-TG-01第 1 张共 1 张批准工艺审核1:3184.525 底板比例重量阶段标记标准化13.04.08制图HT150年 月 日签名更改文件号分区处数标记山西大同大学工学院其余251.61.6nts506040012051201012025100x45201002- M25孔 3012200125175ZJ-TG-02-01第 1 张共 1 张批准工艺审核1:49.711 V型滑块比例重量阶段标记标准化13.04.08制图20#年 月 日签名更改文件号分区处数标记山西大同大学工学院技术要求V型面表面渗碳淬火处理,渗碳深度为0.82.2mm,HRC为5864。其余12.51.61.61.61.6nts8303052050x4520104802004- 13ZJ-TG-03第 1 张共 1 张批准工艺审核1:37.703 压轨比例重量阶段标记标准化13.04.08制图20#年 月 日签名更改文件号分区处数标记山西大同大学工学院其余细节 AA1:112.51.61.6nts山西大同大学工学院本科毕业设计说明书 I 目 录 1. 引言 . 1 2. 设计思路与方案确定 . 4 2.1. 托辊夹具要满足的要求 . 4 2.2. 托辊夹具的方案 . 6 3. 定位分析及其计算 . 11 3.1. V形块定位 . 11 3.2. V形块的计算 . 13 3.2.1. V形块的尺寸计算 . 13 3.2.2. 形块的定位误差计算 . 15 4. 托辊的夹紧 . 18 4.1. 夹紧机构 . 18 4.1.1. 夹紧机构的要求 . 18 4.1.2. 夹紧机构的动力装置 . 18 4.2. 4.2 夹紧力 . 19 4.2.1. 夹紧力确定的基本原则 . 19 4.2.2. 夹 紧力方向确定的基本原则 . 19 4.2.3. 夹紧力作用点的选择 . 19 4.2.4. 工件受力分析 . 20 4.2.5. 夹紧力的计算 . 21 4.3. 夹紧力的自锁 . 25 5. 液压 . 25 5.1. 明确设计要求进行工况分析 . 25 5.2. 运动分析 . 27 5.2.1. 速度循环图 V T(或 V L) . 27 5.3. 动力分析 . 27 5.4. 液压缸的计算与选取 . 28 5.5. 液压泵的计算与选取 . 31 nts山西大同大学工学院本科毕业设计说明书 II 5.6. 液压系统原理图 . 33 5.7. 液压系统的安装 . 34 5.7.1. 安装前的准备工作 . 34 5.7.2. 液压设备的就位 . 35 5.7.3. 液压配管 . 35 5.7.4. 管道的处理 . 38 5.7.5. 管道酸洗 . 38 5.8. 液压系统调试 . 38 5.8.1. 液压系统调度前的准备工作 . 38 5.8.2. 液压系统调度步骤 . 39 6. 夹具体 . 40 6.1. 装配中的注意事项 . 41 7. 使用说明 . 42 8. 结束语 . 43 9. 参 考 文 献 . 44 10. 致 谢 . 45 nts山西大同大学工学院本科毕业设计说明书 III 多工位托辊管体止口 镗削加工专用夹具设计 摘要 : 托辊是带式输送机的关键运动部件及重要组成部分 ,它的应用十分广泛, 其生产属专业化大批量生产类型,那就要求其加工设备和辅助装备能满足大批量生产的要求。对于夹具来说,应从提高定位精度、减短装夹时间、使装卸自动化、采用多工位加工等方面考虑来实现大批量生产。本设计课题主要研究能实现四个托辊加工的夹具。四个托辊在有四根主轴的专用镗床上同时加工,要求托辊夹具能同时对四个工件准确定位、快速夹紧;实现不同系列托辊的加工;并且能在长度方向对中;还能实现自动夹紧。为了满足上述要求,该托辊夹具采用自定 心夹紧机构,让定位夹紧同步进行;利用液压的同步保压回路实现四个工件的同时夹紧;该夹具有效的减少了工件加工的辅助时间,提高了加工效率。 关键词: 夹具 ; 自定心夹紧;同步保压 nts山西大同大学工学院本科毕业设计说明书 IV Roller tube body check mouth special jig design Abstract: Roller is the key parts of belt conveyor and important component, it is widely used, its production is the production of large quantities of specialized types, it requires the machining equipment and auxiliary equipment can meet the requirements of mass production. For fixture, should improve the positioning precision, reduce clamping time, make the automatic loading and unloading, the multi-position processing considerations to achieve mass production. This design main research topics of the four roller machining fixture. Four roller processing at the same time in special boring machine with four shaft, require roller clamp can simultaneously on four accurately locate the workpiece, the rapid clamping; the realization of different series of roller processing; and in the length direction of; can realize the automatic clamping. In order to meet the above requirements, the roller clamp with self-centering clamping mechanism, let the positioning clamp synchronization; using synchronous and four workpiece and clamping pressure to achieve loop hydraulic; the fixture can reduce the auxiliary time of workpiece processing, improve processing efficiency. Keywords: Roller; automatic centering fixture; nts山西大同大学工学院本科毕业设计说明书 1 1. 引言 托辊是带式输送机的关键运动部件及重要组成部分,它的应用十分广泛,仅煤矿用托辊就占很大一部分。如沈阳矿山机械集团有限责任公司为中国国内最大的托辊制造厂家之一,年产量 200,000 只,只占市场份额的 1.72%,可见煤矿用托辊的数目很大;其他行业在生产加工或运输中也要用到大量托辊。可见托辊生产属专业化大批量生产类型,那就要求其加工设备 和辅助装备能满足大批量生产。 由于各种场合大量使用的带式输送机日趋向大运量、长距离、高速度、节能、长寿型的方向发展。为使带式输送机达到高速重载、低阻节能、长寿的要求 , 对影响带式输送机主要性能且数量较大的关键部件是托辊的结构和加工工艺,高性能的带式输送机对托辊的性能参数提出了高的要求 , 如运行阻力系数、外圆径向跳动、使用寿命等 , 这些参数直接影响整机的性能和运营成本。国内带式输送机主要生产厂家自 80 年代开始 , 已先后采取了引进国外技术、聘请国外专家指导生产、引进部分国外专用设备等措施 , 大力进行托辊生产的 技术改造。但煤炭行业许多中小型带式输送机生产厂家 , 无力从国外引进成套技术和设备。所用生产设备多为国产的一般通用设备 , 生产工艺落后 , 产品质量差。托辊生产质量成为困扰企业打开市场 , 参与市场竞争的大问题。 虽然托辊部件较小 , 结构也非常简单 , 但要制造出批量大、质量高的托辊并非易事 ,而且 托辊组分有各类槽形托辊组,各类平行托辊组,各类调心托辊组,各类缓冲托辊组。按材质分为橡胶托辊、陶瓷托辊、尼龙托辊及绝缘托辊。 有些 辊子的结构先进,性能可靠,辊皮用材经严格挑选,采用优质专用焊管,有严格公差要求 , 轴材料采用冷拔 圆钢,轴承座采用优质钢板冲压,密封结构采用 PDC型,三道密封装置,防尘、防水性能均优于国家相关标准。装配后辊子强度好,经向跳动量小,旋转阻力小,重量轻,能耗低,使用寿命长,一般均超过 30000小时。因此加工不同类型的托辊就要求有不同的设备或工装夹具,不同类型对夹具的精度要求也不同。 我国有些托辊生产设备陈旧 , 工艺落后 , 加工精度和生产效率低且工人劳动强度大 , 托辊生产质量很不稳定。突出特点是旋转阻力大 , 径向跳动及轴向窜动量大 ; 辊皮壁厚严重不均 , 寿命低 , 缺乏市场竞争力 。那就更需要改进机床和工装夹具设备 ,以提高托辊的质量。 nts山西大同大学工学院本科毕业设计说明书 2 机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此 ,无论在传统制造还是现代制造系统中 ,夹具都是重要的工艺装备,我们可以通过设计一套经济适用的夹具来减少托辊因装夹造成的误差。 我们做的夹具就是和另一组的托辊机床配套设计,来实现托辊的大批量生产。这次托辊夹具的设计是用于一台同时加工四个工件的镗床上,镗床两侧各有四根主轴,并且能同时加工工件的两端的止口,因此夹具必须满足四个工件的定位夹紧。 夹具的最基本作用就是保证工件准确定位且夹紧以利于加工,由于托辊有不同的直径系列和不同的长 度系列,因此此夹具必须在长度和直径方向可调,还必须保证每一批工件能放置在两主轴的中间,这就是对这个夹具最基本的设计要求。除了让夹具满足上述要求外,还应尽量使夹具快速准确定位夹紧,以节省辅助时间;尽量结构简单,操作方便,解决由于托辊外径允许偏差造成的止口圆面和外圆柱面的同轴度偏差。 解决的大体方法采用虎钳式定心夹紧机构或螺旋传动定心夹紧机构的原理,使四个工件同时定心夹紧,十分快速方便。 设计一个专用可调的 V型块和夹具体在工件长度方向可调,来分别使直径和长度方向可调。 由于托辊两端到机床主轴的距离不相同的话,就 会导致两面加工的长度不同,因此必须设计一个限位装置实现每批不同长度的工件都能对中,以利于机床对托辊的加工。 采用各种动力源(如气动、液压等)和液压机械手,来提高自动化程度,减轻劳动强度,而且能够快速易行。 本设计采用自定心夹紧机构,让定心定位夹紧同步进行,节约了辅助加工时间,不仅能快速准确定心、提高加工效率;还能解决上述问题。 如果时间允许的话 ,还可以设计往复多工位夹具体,上面放两套夹具,一个加工,另一个装零件,另一个卸时,下一个就开始装工件,使加工时间和装卸料时间重合,节约辅助加工时间,利用机械手自 动装卸或用自动供料装置,实现托辊加工的自动化,这样更适合托辊的大批量生产,满足它的市场需求量。从另一方面也必须提高机床的 nts山西大同大学工学院本科毕业设计说明书 3 无论设计什么夹具,都要用更新的理念,从节约材料,提高质量,降低成本,提高生产效率,降低劳动强度等各方面综合考虑夹具的设计。 nts山西大同大学工学院本科毕业设计说明书 4 2. 设计思路与方案确定 2.1. 托辊夹具要满足的要求 首先简单介绍一下托辊的加工生产流程和尺寸系列,以便与思考确定方案和后续计算中参数的确定。 生产流程:剪床上圆钢下料 普通车床上平端面、打中心孔 普通车床上掉头平端面、打中心孔 普通车床上粗车轴颈倒角 普通车床上 掉头粗车轴颈倒角 铣床(钻床)上两端铣扁(钻孔) 数控车床上车两卡簧槽 数控车床上精车两轴颈,这是轴的加工。 用切管机钢管下料 托辊专用镗床上两端镗孔、倒角、平端面。与前面同步进行;托辊管体的加工。 外购冲压轴承座;用专用焊机组焊 外购轴承、密封圈等;用液压压装机装配;用喷漆设备喷漆、入库。 图 2 1 托辊管体参数 托辊尺寸系列: 输送带宽 B 托辊直径 d1 托辊长度 L1 500 76,89,108 200,600 650 76,89,108 250,380,750 800 89,108,133 315,465,950 1000 108,133,159 380,600,1150 1200 108,133,159 465,700,1400 1400 108,133,159 530,800,1600 1600 33,159 670,1000,2000 2000 133,159,194 750,1100,2200 nts山西大同大学工学院本科毕业设计说明书 5 托辊夹具要满足的要求:如何定位才能保证工件轴线与主轴轴线重合;如何夹紧才能保证工件在正确定位的基础上夹紧,而且使各工件所受夹紧力相同;如何实现快速定位和夹紧;如何实现加工不同直径的工件时夹具在直径方向的可调;如何实现加工不同长度的工件时夹具在长度方向的可调;如何实现工件相对主轴两侧居于中间位置;如何提高自动化程度,减轻劳动强度。 表 2 1 托辊管体技术条件节选( MT/T 1019-2006) 外径 d1 外径允许偏差 76 0.50 89 0.60 108 0.70 133 0.80 159 0.90 194 1.0 1 4 5 88103+0.10108A963 0 6 0 . 3 0 . 1 A103+0.103 . 2 3 . 2 0 . 1 Ants山西大同大学工学院本科毕业设计说明书 6 图 2-2 托辊管体止口加工 从表 2 1 说明不同直径的托辊的外径允差不同;图 2 2 中说明加工止口要求与外圆柱面的同轴度为 0.1;那么不同允差的直径都要达到这个同轴度,就要求夹具能满足这个要求。如果夹具只能调到加工给定托辊的直径,那么由于 V 形块的允差不能调,就会导致加工精度不高。必须采用一定方法避免,可以通过夹具微调 ,或让设计方案把这项误差给避免了。如采用自定心夹紧机构这个方案,就不存在这项误差。 2.2. 托辊夹具的方案 这是设计托辊夹具要解决的问题,带着这些问题,我想了如下三种方案。 图 2 3 加工单一直径系列的夹具 第一种方案如上图 2 3所示,用液压缸控制压紧。将工件放在 V形块内,盖上压板,压板上有浮动触头。 nts山西大同大学工学院本科毕业设计说明书 7 图 2 4斜楔装置 优点:压紧点是可浮动的能使每个工件均匀夹紧,因为工件的定位基面有尺寸偏差,若用刚性压板,则各工件所受到的夹紧力有差异,会导致有的可能夹不紧,或有夹的太紧导致受力变形。 结构简单成本低,操作 方便 。 缺点:不能适应不同直径的工件加工,如果做一个专用 V形块能够放入不同直径的工件,但还必须上下可调。如果想实现上下可调,必须在 V形块与夹具体中间加一个机构,这个机构必须是可升降的可调机构,如图 2 4 所示。 即使加上可调机构以后还是不满足设计要求,因为长度方向还必须可调;而且这个夹具取放工件也比较麻烦,浪费辅助加工时间,不利于提高生产效率;因此,不采用这个方案。 nts山西大同大学工学院本科毕业设计说明书 8 图 2 5螺旋自定心机构 第二种方案的原理如上图 2 5所示:具体实现是把螺杆做长 4倍,来实现四个同时加工。图中的螺旋自定心装置,它由固定在左 右螺纹螺母上的 V形口组成,当旋转手柄时,两钳口同时等速靠近,将工件定心并夹紧。翻转螺杆时,则将工件松开。 优点:结构简单,快速方便,通用性好。 缺点:由于螺杆与螺母的间隙、螺杆两端螺纹的螺距误差、螺杆中间的沟槽与,在装配过程中的调整误差,钳口的两定位面可能不对称于中心;而且不能加工其他直径的工件;一次性托四个,误差更大。 因此该夹具适用于定心精度不高的工件。托辊加工止口虽是粗镗,但要求工件轴心与主轴重合度高,否则导致加工的托辊壁厚不均匀,影响轴承寿命,从而影响带式输送机的稳定性,因此不采用此方案。 第三种方 案的原理如图 2 6所示: 下齿条 靠液压缸拖动,液压回路用同步保压回路实现夹紧,并实现与另一端齿轮组的同步。其原理如下图 2 7: 优点:对不同组直径钢管须变换相应钳口 , 但托辊直径系列变化品种不多 , 且每一种每次的加工批量相对较大 , 故对托辊加工效率影响很小。 采用该夹具有nts山西大同大学工学院本科毕业设计说明书 9 效地提高了产品的合格率。液压夹具分左右两部分且可沿导轨面纵向任意调整其间距,以适应不同长度托辊管筒的加工需要。 缺点:齿轮存在间隙,影响定位精度,结构相对复杂,因此不采用此方案。 图 2 6 齿轮齿条自定心夹紧机构 图 2 7 总装图 nts山西大同大学工学院本科毕业设计说明书 10 第四种方案的原理如图 2 8所示:图 2 8 V型槽夹紧机构总装图 钳口可以使管筒外圆的中心与刀具回转中心同轴,减小了径向跳动加工误差,具有自动定心功能。 nts山西大同大学工学院本科毕业设计说明书 11 图 2 9 具体方案:用四个 V型槽夹紧装置把两组 V型滑块夹持住液压油缸控制 V型滑块的位置,当液压油缸伸出时, V 型槽夹紧装置外移带动通过销轴带动 V 型滑块张开,这时可以取出或是放入托辊,然后当液压油缸缩回时, V 型槽夹紧装置外移带动通过销轴带动 V型滑块闭合夹紧。液压原理如上图 2 9 所示: 3. 定位分析及其计算 3.1. V 形块 定位 本夹具用于托辊止口加工这道工序,加工止口可选用内孔定位和外圆柱面定nts山西大同大学工学院本科毕业设计说明书 12 位,内孔定位主要用于车床上加工单面止口用,因此采用外圆柱面定位,定位元件选 V 形块。 V 形块的对中性好,能使工件的定位基准轴线在 V 形块两斜面的对称面上,而不受定位直径误差的影响,并且安装方便。 由于两端同时加工,因此只需限制四个自由度,所以选两个短 V形块即可,不需要其他定位件。 V形块的工作表面和底面需经磨削,为方便加工 V形面设中间退刀槽。组合 V形块的表面应在一次定位中磨出,以求一致。 V 形块的工作角度 越大,定位误差越小;但工作角度 越大 ,定位稳定性越差。据 文献 1281 页 , 由于要用双 V 形块定位,因此会增加定位稳定性,所以 V形块的工作角度选 120。 V形块用 20 钢,表面渗碳淬火处理,渗碳深度为 0.8 2.2mm, HRC为 58 64。 V形块的形状: 图 3 1 V形块的设计形状 用压板把 V 型块压在底板上,是为了方便 V 形块在支撑板上的滑动,只有 V形块滑动才能保证可调节与主轴轴心的重合。 图 3 2为支撑固定形块的压板。 nts山西大同大学工学院本科毕业设计说明书 13 图 压板 3.2. V 形块的计算 3.2.1. V 形块的尺寸计算 据 文献 2表 1 1 5 V形块的工作角度 选 120 V形块的标准定位高度 T=H+0.577D-0.289N ( 3 1) V形块的开口尺寸 N=2D-3.46 ( 3 2) V形块的参数 =(0.14 0.16)D ( 3 3) V形块的直径系列 D=76,89, 108,133,159, 194 V形块的高度 用于大直径定位时 H 0.5D 用于小直径定位时 H 1.2D 经过 初步计算分析,从工件直径、工件长度、夹具长度等各方面考虑,如果用一套夹具能加工所有尺寸的工件,势必会造成夹具太不紧凑,定位不准确。因此决定把直径系列分组,以 76, 89, 108 为一组用一个型号的夹具,以 133, 154为一组用另一型号的夹具, 194的为一组。 计算第一组的 V形块尺寸: ( 1) 计算 H: H 0.5 108=54mm 选 H=50mm; ( 2)当1D=76 时: =(0.14 0.16) 89=10.64 12.16 取 =11 nts山西大同大学工学院本科毕业设计说明书 14 N=2 763.46 11=113.94mm 取 114mm T=50+0.577 760.289 114=60.90mm 图 3 3 V 形块尺寸 据 文献 1211 页查的标准 V形块直径从 60 100mm的厚度都是 42mm,因此取V形块的厚度为 50mm。 ( 3)取 N=114,H=50 估算直径是 89, 108 时是否可用 由图 3 3中几何关系可知: A=114 2 tg30 =32.9 最大直径 D=108, D 2=54mm B=54 sin30 =27mm C=B tg30 =15.6mm C小于 A,说明当直径为 108时仍能在 V形块上定位,因此其他直径的工件都能用此 V形块定位。 ( 4)当 D=89,108 时在 V形块上的中心高: 由图 3 4中几何关系可知: maxDT= m a x m a xc o s 3 0 s i n 3 0 3 022DD tg +(75A) =1 0 8 3 1 0 8 1 32 2 2 2 3 +(50-32.9) =79.37mm nts山西大同大学工学院本科毕业设计说明书 15 2D=89mm时: 2T= 8 9 3 8 9 1 32 2 2 2 3 +(50-32.9)=68.4mm 图 3 4 计算几何关系 ( 5)计算各直径的工件圆心到 V形块表面的距离 A,陷进 V形块的距离 B来确定每批工件从放松到加紧所需的行程; 7 6 7 6 6 0 . 9 5 0 1 0 . 9A T H mm 同理: 8 9 8 9 6 8 . 4 5 0 1 8 . 4A T H mm 1 0 8 1 0 8 7 9 . 3 5 0 2 9 . 3A T H mm B=D/2A 76 7 6 / 2 1 0 . 9 2 7 . 1B mm 同理 : 89 8 9 / 2 1 8 . 4 2 6 . 1B mm 108 1 0 8 / 2 2 9 . 3 2 4 . 6 3B mm 3.2.2. 形块的定位误差计算 什么是定位误差: 任意一批工件,其中每个工件的尺寸、形状和各表面的相互位置均有所差异(在公差范围内 )。因此,每个工件在夹具中定位时。工件各个表面都有不同的位置精度当然工序基准的位置也不会一致,加工后各个工件的工序尺寸。必然大小不一,形成误差。这种只与工件定位有关的误差,称为定位误差。 nts山西大同大学工学院本科毕业设计说明书 16 产生定位误差的原因: 一批工件在夹具中定位时,引起工序基准变动。使工序尺寸产生定位误差。其主要原因有: 1)由于工序基准与定位基准不重合,引起的同批工件工序基准沿工序尺寸方向上的最大变动范围,称为基准不重合误差。 2)由于定位基面和定位元件本身的制造误差和最小配合间隙,所引起的同批工件定位基准沿工序尺寸方向的最大变动范围,称为基准位移误差。 上述两项误差之和 (或代数和 ),即为定位误差。 机械加工过程中,产生加工误差的因素很多。在这些因素中,有一项因素与机床夹具有关。使用夹具时,加工表面的位置误差与夹具在机 床上的对定及工件在夹具中的定位密切相关。为了满足工序的加工要求,必须使工序中各项加工误差之总和等于或小于该工序所规定的工序公差。据 文献 2表 11 12 jg ( 3 4) j 与机床夹具有关的加工误差; 与工序中除夹具外其他因素有关的误差; g 工序公差。 与机床夹具有关的加工误差j,一般可用下式表示: j W Z D A D W j j j M g g g g g( 3 5) WZg 夹具相对于机床成形运动的位置误差; DAg 夹具相对于刀具位置的误差 ; DWg 工件在夹具中的定位误差 ; jjg 工件在夹具中被夹紧时产生的夹紧误差; jMg 夹具磨损所造成的加工误差。 由式( 3 4)可知,使用夹具加工工件时,应尽量减小与夹具有关的加工误差,在保证工序加工要求情况下,留给加工过程中其他误差因素的比例大一些,以便较易控制加工误差。 nts山西大同大学工学院本科毕业设计说明书 17 由式( 3 5)可知,正确地计算出工件在夹具中的定位误差和减小其他各项误差,是设计夹具时必须认真考虑的重要问题之一。 由于工件定位所造成的加工表面相对其工序基准的位置误差称为定位误差。在加工时,夹具相对刀具 及其切削成形的位置,经调定后不再变动,因此可以认为加工表面的位置是固定的。在这种情况下,加工表面对其工序基准的位置误差,必然是工序基准的位置变动所引起的。所以,定位误差也就是工件定位时工序基准位置的最大变动量在加工方向的投影。 据 文献 2表 3 1知, V形块的定位误差 0 .5 7 7 ( )y Dd ,即加工不同直径时圆心距离 V形块表面的差值。托辊夹具采用自定心,原理上定位误差已为零,只存在 V形块的安装误差,和由 V形块的对称精度引起的误差。为了提高安装精度,要在安装时做调整。 nts山西大同大学工学院本科毕业设计说明书 18 4. 托辊的夹 紧 4.1. 夹紧机构 在机械加工中,工件的安装包括定位和夹紧两个密切联系的工作过程。在安装工件时,先把工件放置在夹具的定位机构中,使它获得预定的正确位置,然后采用一定的机构将它压紧夹牢,以保证在加工过程中,不会由于切削力、向心力及工件重力等的影响而产生位置改变或振动。这种将工件压紧夹牢的机构为夹紧机构。 4.1.1. 夹紧机构的要求 夹紧机构对保证加工质量,提高工作效率,减轻工人劳动强度,保证安全生产,降低生产成本,提高经济效益,均有很大影响,因此夹具机构必须满足以下基本要求: 1)保证加工质量,夹紧时不能破坏工件定位时所获得的 位置。 2)夹紧力可靠适当。既要使工件在加工过程中不产生移动或振动,有不能使工件产生不允许的变形和损伤。 3)提高生产效率。即夹紧动作要迅速,辅助时间要短。 4)操作方便省力,使用安全可靠,改善工人劳动条件,减轻劳动强度。 5)结构简单紧凑,力求体积小,重量轻,构件少,并尽量选用标准件。构件的复杂程度应与生产批量相适应。 6)具有良好的结构工艺性,制造维修方便。 4.1.2. 夹紧机构的动力装置 现代高效的夹具,大多数采用机械传动方式。在传动装置中,一般都设有产生传动作用力的动力装置。如气动、液压、气液増力、真空、电动、 磁力等。其中以气缸和液压装置应用最为普遍。 夹紧装置选液压传动装置,因为液压油的工作压力比压缩空气工作压力高度多,一般为( 1.96 7.84) MPa,可达到 9.8MPa 以上,因而产生同样大的作用力,液压缸的结构尺寸比汽缸的结构尺寸小的多。而且液压有不可压缩性,因而比气压传动的刚度高,工作稳定可靠;液压油有吸振能力,因而噪声小,便于实现频繁换向。而且液压有许多基本回路,且许多元件都已标准化,便于设计。 由于托辊夹具是用两套 V形块定位夹紧,因此必须实现两边同时夹紧,选择nts山西大同大学工学院本科毕业设计说明书 19 两边 V型槽夹紧装置同时与液压油缸相连来实现 ,两边为作用力和反作用力,大小相等方向相反,可以自动平衡,夹紧用保压回路来实现。 4.2. 夹紧力 4.2.1. 夹紧力确定的基本原则 夹紧力是由夹紧元件 (装置 )产生的,夹紧力是根据工序图或夹具设计任务书中所提供的资料进行计算。夹紧装置所产生的夹紧力一般是按下述条件和顺序进行的: 1)按静力学的平衡条件,根据工件受外力的情况计算所需理论夹紧力。 2)确定夹紧方式和夹紧装置。 3)确定夹紧装置所能产生的实际夹紧力。 实际夹紧力比理论夹紧力要大一些,这样才能安全可靠,确定夹紧力的基本原则是正确选择夹紧力的方向、着力点和夹紧力的大小。 4.2.2. 夹紧力方向确定的基本原则 夹紧力方向主要与定位基准及工件所受外力的方向有关,确定的原则是: 1)夹紧力方向应保证工件定位的准确性与可靠性 2)夹紧力方向应使工件变形最小 因为一方面当承载表面不同时,接触变形不同;另一方面工件在不同方向上的刚性不同。因此,要使工件夹紧变形小,在选择夹紧力方向时,最好使承载力表面是定位件与工件定位基准接触面积较大的那个面,并在工件刚性较好的方向上将工件夹紧,以减小变形。加工薄壁套类、盘类工件时因为工件轴向比径向刚性好,所以常采用均布载荷,而不用集中载荷。 3)夹紧力方向所需夹紧 力尽可能小 4.2.3. 夹紧力作用点的选择 1)夹紧力作用点应落在支承面中心或支承面内使定位稳定。 2)夹紧力作用点尽可能靠近被加工表面,以使切削力作用点的力矩小,从而减轻振动,防止翻转。 3)夹紧力作用点应选在工件刚性较好的部位,以防工件产生夹紧变形。 4)夹紧力作用点的数目应尽量使工件在整个接触面上夹的均匀,减小夹紧变形。 综上所述,夹紧力作用点选择是否合理,对工件是夹紧变形影响极大。因此,nts山西大同大学工学院本科毕业设计说明书 20 在实际设计时,应根据各种因素进行分析,确定合理方案。 4.2.4. 工件受力分析 夹紧力的大小,对工件安装的可靠性,工件与夹具的变形,夹紧机 构的复杂程度和传动装置的选用等都有很大关系。因此,在夹紧力方向、作用点确定后,尚需确定夹紧力的大小。 工件在加工过程中受到切削力、离心力、惯性力和工件自身的重力的作用,为保证工件安装稳定可靠,夹紧力必须与上述外力平衡。但在不同条件下,上述各种外力在平衡力系中所起的作用并不相同。如在一般的中小型工件加工起决定作用的是切削力,而重型工件起决定作用的则是工件的重力。此外,切削力在加工过程中是变化的,工艺系统的刚性和夹紧机构的传动效率又不同。因此,夹紧力大小的计算是一个很复杂的问题,一般只作粗略估算。为简便起见,在 计算夹紧力大小时,假定工艺系统是刚性的,切削过程稳定不变,只考虑切削力(矩)对夹紧的影响,按静力平衡原理求出夹紧力的大小。为保证安全再乘以安全系数。 图 4 1 一端受力 1)工件一端某点受刀具的力 受到径向切削分力、轴向切削分力、切向切削分力三个力如图 4 1。 图 4 2 两端同时受力 nts山西大同大学工学院本科毕业设计说明书 21 2)当两端同时加工时,受力如图 42,夹紧力必须平衡它们,工件才能正常加工,两端xP大小相等方向相反,已平衡;由于用短 V形块分别夹紧两端,分别平衡两端的yP;而两端zP则分别会产生力矩使工件扭转,这个扭转力矩也需要夹紧力平衡。 4.2.5. 夹紧力的计算 据文献 1表 321: 为防止工件在切削扭矩 M( kgfmm )的作用下打滑而转动所需的夹紧力: 11s in 22KMQ Rf ( kgf) (4 1) 为防止工件在轴向力 P的作用下打滑而轴向移动所需的夹紧力: 22s in 22KPQ f ( kgf) (4 2) 图 4 3 工件所受夹紧力 式中: 1f 工件与 V形块间在圆周方向的摩擦系数; 2f 工件与 V形块间在轴向方向的摩擦系数; 确定安全系数 K据 文献 1306页 0 1 2 3 4 5 6K K K K K K K K( 4 3) nts山西大同大学工学院本科毕业设计说明书 22 0K 基本安全系数,一般取 1.5; 1K 加工状态系数。粗加工:1K=1.2;精加工:1K=1.0。由于是粗镗,所以1K取 1.2; 2K 刀具钝化系数(考虑刀具磨损的系数),一般取2K=1.0 1.9, 据 文献1表 320选取,粗镗钢件时zP方向为 1.0,xP方向为 1.6; 3K 切削特点系数(考虑切削情况的系数),连续切削:3K=1.0,断续切削:3K=1.2。加工为连续切削,因此取 1.0 4K 考虑夹紧动力稳定性系数。手 动夹紧:4K=1.3,机动夹紧:4K=1.2,为液压机动夹紧,固选 1.0; 5K 考虑手动夹紧时手柄位置的系数。若手柄操作方便,手柄旋转范围小时,取 1.0;若手柄位置操作不方便,手柄转动角度范围大( 90 ) 时,取 1.2。由于是机动夹紧,因此次项不考虑。 6K 仅在力矩企图使工件回转时,才考虑支承面接触情况系数 。若工件安装在支承钉上,接触面积小时取 1.0;若工件是安装在支承板或其它接触面较大元件上时取 1.5;因为工件安装在 V形块上,属线接触,面积不大,因此取 1.0. zP方向上 K=1.5 1.2 1.0 1.0 1.0 1.0=1.8 xP方向上 K=1.5 1.2 1.6 1.0 1.0 1.0=2.88 计算切削力 方法一:带公式 据文献 1表 3 50查的切削力公式: 0 . 7 5 0 . 1 5300zpp ts v K ( 4 4) 0 .5 0 .4339xpP ts v K ( 4 5) t 切削厚度( mm) s 每转进给量 (mm) v 切削速度 ( m min) zP 圆周切削分力( kgf) ; xP 轴向切削分力( kgf) ; nts山西大同大学工学院本科毕业设计说明书 23 pK 修正系数; 据文献 6表 1 132查的粗镗的情况下,用硬质合金加工钢件的切削用量: v=(40 60)m min (取 40) s=(0.3 1)mm r (取 0.3) t=1.5mm 据文献 1表 3 51,表 3 52,表 3 53确定pKP m p p p p r pK K K K K K ( 4 6) 由于托辊的材料时 Q235,据文献 6表 7 3 查的b=375 460aMP,取420aMP,则由表 352查得指数 n=0.75。 mpK=75nb= 0.754275=0.647 据文献 3217 页:镗刀刚性差、易振,主偏角应选大点,以减少径向力。粗镗一般选rK=60 75,固定式镗刀块镗盲孔一般rK=90,0 5r 10,03 12。 据文献 4表 1.3:用硬质合金刀具加工结构钢时,当结构钢b800Mpa时,前角0r10 15,后角06 8,s=0 15。 综上所述: 按主偏角为 60选出zpK=0.94; xpK=1.11 按前角为 10选出zpK=1.0; xpK=1.0 按刃倾角为 0选出zpK=1.0; xpK=1.0 刀具圆弧半径不考虑。 因 此z z z z zP m p p p p r pK K K K K K =0.647 0.94 1.0 1.0=0.608 x x x x xP m p p p p r pK K K K K K =0.647 1.11 1.0 1.0=0.718 分别带入( 4 4),( 4 5)求切削力得: nts山西大同大学工学院本科毕业设计说明书 24 0 . 7 5 0 . 1 5300 zzpp ts v K =300 1.5 0.750.3 40 0.15 0.608=63.77( kgf) 0 .5 0 .4339 xxpp ts v K =339 1.5 0.50.3 400.4 0.718=45.79( kgf) 据 文献 12493 页查的: 工件定位面未加工,夹具体定位面是交错网状时, f=0.8 把上述求的分别带入( 4 1),( 4 2)得: 11s in 22KMQ Rf =1sin 22zKP RRf1sin 22zKPf =31 .8 6 3 .7 722 0 .8=62.13( kgf) 21s in 22xKPQf =32 . 8 8 4 5 . 7 922 0 . 8=71.38( kgf) 可见,轴向和切向所需的夹紧力差不多,但由于是两端同时加工轴向力抵消,所以只考虑夹紧力要平衡的扭矩1Q。 方法二:由静力平衡推导 由图 4 4可知: 液压缸传给 V形块两边的力相等,因此1F和8F,2F和7F,4F和5F,3F和6F分别大小相等方向相反; V 形块作用在工件上的八个夹紧分力都能平衡2 3 6 7, , ,F F F F这几个正压力产生了四个摩擦力。这四 个摩擦力的力矩用来平衡刀具对工件的切向分力所产生的力矩。而且由于四个正压力相等,摩擦系数也相等,因此摩擦力也相等即: 4 ZM fR P R 4ZPf 可得: f=15.94( kgf) 而 f=2F ( =0.8) 2 3 6 7F F F F = f=19.93( kgf) 由几何关系知:22 c o s 3 0FF =34.52( kgf) Q=F K=34.52 1.8=62.13( kgf) 与上一种经验公式求出的值相同。 nts山西大同大学工学院本科毕业设计说明书 25 4.3. 夹紧力的自锁 夹紧力的自锁靠液压回路保证,在蓄能器保压回路中,蓄能器和单向阀的共同作用保证自锁。而且要在定心夹紧机构齿条板尾部加一个凸缘,用活动手柄压紧螺钉压紧,起到双保险的作用。 F FF FF FF FF FW14 852 63 7ffff图 4 4 受力分析 5. 液压 5.1. 明确设计要求进行工况分析 在设计液压系统时,首先应明确以下问题,并将其作为设计依据。 1.用于托辊工装的夹紧和 松开 、工艺过程 为启动电机把四个托辊依次放入工装内 -按下闭合开关 -工装夹紧 -加工
