摘  要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

主轴零件的工艺规程及其铣键槽的工装夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。


关键词:工艺、工序、切削用量、夹紧、定位、误差。

Abstract

This design involves the machinery manufacturing process and fixture design, metal cutting machine tool, tolerance and measurement and other aspects of knowledge.

Process design, process of spindle parts and a keyway milling fixture design is including the parts processing process design and fixture three. In the process of design should first of all parts for analysis, to understand the parts of the process to design blank structure, and choose the good parts machining datum, design a part of the process route; then the parts of each step of the process dimension calculation, is the key to determine the process equipment and cutting the amount of each working procedure design; then the special fixture fixture design, selection of the various components, such as the connecting part positioning element, clamping elements, guiding elements, fixture and machine tools and other components; the positioning errors calculated fixture positioning, analysis the rationality and shortcoming of the fixture structure, pay attention to improve and design in later.


Keywords : the process, procedure, cutting dosage, clamping, positioning, error

目录

摘  要1

Abstract2

目  录3

第1章 绪论 4

1.1 引言 4

1.2 研究内容 4

1.3 机械加工工艺规程 4

1.4 机械加工工艺规程的设计原则 5

1.5 机床夹具的工作原理及设计步骤 5

1.5.1 机床夹具的工作原理 5

1.5.2 机床夹具的设计步骤 5

第2章 工艺规程设计 7

2.1毛坯的制造形式 7

2.2零件分析 7

2.3 基面选择 8

2.3.1 粗基准的选择 8

2.3.2精基准的选择 8

2.4制定工艺路线 9

2.5确定切削用量及基本工时 9

第3章 主轴的专用夹具设计 19

3.1问题的提出 19

3.2定位基准的选择 19

3.3切削力和夹紧力的计算 19

3.4定位误差分析 21

3.5定向键与对刀装置的设计 22

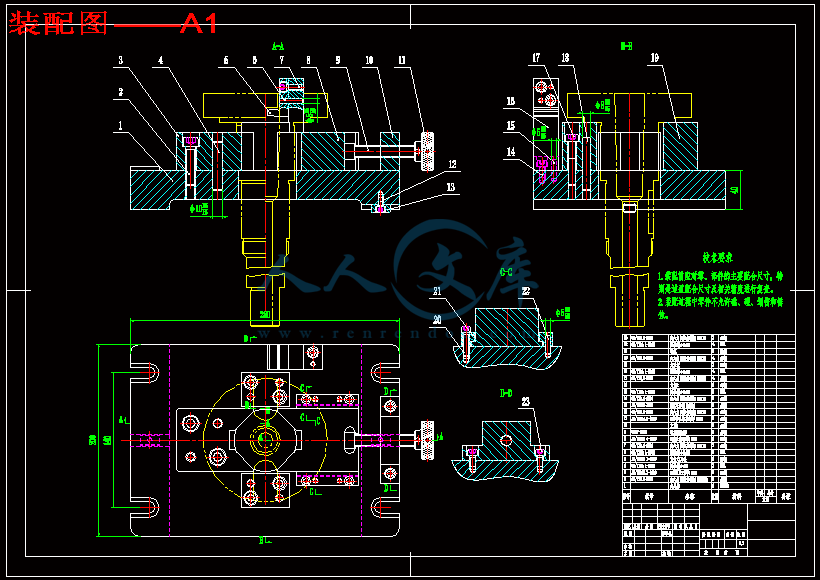

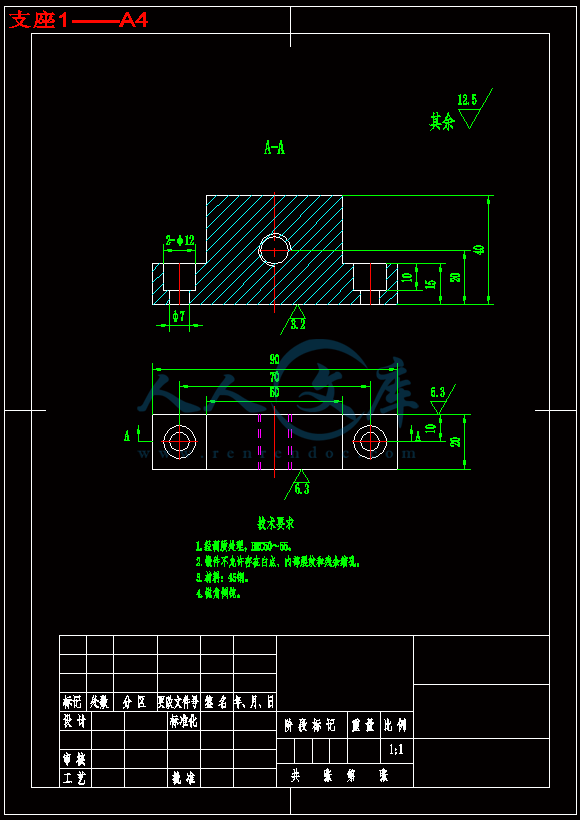

3.6夹具设计及操作简要说明 24

结论26

参考文献27

致 谢28


                       第一章  绪论

1.1 引言

制造技术的重要性是不言而喻的,它与当今的社会发展密切相关。现代制造技术是当前世界各国研究和发展的主题,特别是在市场经济的今天,它更占有十分重要的地位。人类的发展过程是一个不断制造的过程,在人类发展的初期,为了生存,制造了石器以便于狩猎,此后,出现了陶器,铜器,铁器,和一些简单的机械,如刀,剑,弓,箭等兵器,锅,壶,盆,罐等用具,犁,磨,碾,水车等农用工具,这些工具和用具的制造过程都是简单的制造过程,主要围绕生活必需和存亡征战,制造资源,规模和技术水平都非常有限。随着社会的发展,制造技术的范围,规模的不断扩大,技术水平的不断提高,向文化,艺术,工业发展,出现了纸张,笔墨,活版,石雕,珠宝 ,钱币金银饰品等制造技术。到了资本主义和社会主义社会,出现了大工业生产,使得人类的物质生活和文明有了很大的提高,对精神和物质有了更高的要求,科学技术有了更快更新的发展,从而与制造工艺的关系更为密切。蒸汽机的制造技术的问世带来了工业革命和大工业生产,内燃机制造技术的出现和发展形成了现代汽车,火车和舰船,喷气涡轮发动机制造技术促进了现代喷气客机和超音速飞机的发展,集成电路制造技术的进步左右了现代计算机的水平,纳米技术的出现开创了微创机械的先河,因此,人类的活动与制造密切相关,人类活动的水平受到了限制,宇宙飞船,航天飞机,人造飞机,人造卫星以及空间工作站等技术的出现,使人类活动走出了地球,走向太空 。



内容简介:
机械加工工序卡片 工 序 名 称 车 削 工序号 03 零件数量 1 零件号 零件名称 主轴 材 料 毛 坯 牌号 硬度 形 式 重 量 40Cr 40-45HRC 棒料 设 备 夹 具 工序工时 (min) 名称 型号 三瓜 卡盘 准终 单件 卧式车床 CA6140 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工 步工时( s) 机动 辅助 1 粗车、半精车 128.571h6 外圆面及其端面 车刀 、游标卡尺 475 119.3 0.16 0.5 2 2.382 2 粗车、半精车 4 号莫氏锥度孔 车刀 、 游标卡尺 475 119.3 0.16 0.5 2 2.829 设计者: 指导老师 共 9页 第 1 页 nts 机械加工工序卡片 工 序 名 称 车 削 工序号 04 零件数量 1 零件号 零件名称 主轴 材 料 毛 坯 牌号 硬度 形 式 重 量 40Cr 40-45HRC 棒料 设 备 夹 具 工序工时 (min) 名称 型号 三瓜 卡盘 准终 单件 卧式车床 CA6140 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工 步工时( s) 机动 辅助 1 粗车、半精车其余各外圆面及端面 车刀 、游标卡尺 475 119.3 0.16 0.5 2 8.171 2 车各退刀槽 车刀 、 游标卡尺 475 119.3 0.16 0.5 2 0.184 3 扩 16 孔 扩孔钻、游标卡尺 68 3.4 0.57 1.0 1 5.850 设计者: 指导老师 共 9页 第 2 页 nts 机械加工工序卡片 工 序 名 称 车 削 工序号 05 零件数量 1 零件号 零件名称 主轴 材 料 毛 坯 牌号 硬度 形 式 重 量 40Cr 40-45HRC 棒料 设 备 夹 具 工序工时 (min) 名称 型号 三瓜 卡盘 准终 单件 卧式车床 CA6140 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工 步工时( s) 机动 辅助 1 精车 128.571h6 外圆面及其端面 车刀 、游标卡尺 475 119.3 0.16 0.5 1 0.336 2 精车 4 号莫氏锥度孔(保证开始尺寸31.267、末端尺寸 26.5 13.00) 车刀 、 游标卡尺 475 119.3 0.16 0.5 1 1.414 设计者: 指导老师 共 9页 第 3 页 nts 机械加工工序卡片 工 序 名 称 车 削 工序号 06 零件数量 1 零件号 零件名称 主轴 材 料 毛 坯 牌号 硬度 形 式 重 量 40Cr 40-45HRC 棒料 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 卧式车床 CA6140 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工 步工时( s) 机动 辅助 1 精车 95 端面、 60js6 外圆面、 50h6 外圆面及 30js6 外圆面 车刀 、游标卡尺 475 119.3 0.16 0.5 1 2.224 设计者: 指导老师 共 9页 第 4 页 nts 机械加工工序卡片 工 序 名 称 车 削 工序号 07 零件数量 1 零件号 零件名称 主轴 材 料 毛 坯 牌号 硬度 形 式 重 量 40Cr 40-45HRC 棒料 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 卧式车床 CA6140 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工 步工时( s) 机动 辅助 1 车 M48 1.5 螺纹 车刀 、游标卡尺 475 119.3 0.16 0.51 0.307 设计者: 指导老师 共 9页 第 5 页 nts机械加工工序卡片工 序 名 称铣削工序号08零件数量1零件号零件名称主轴材 料毛 坯牌号硬度形 式重 量40Cr40-45HRC棒料设 备夹 具工序工时(min)名称型号专用夹具准终单件立式铣床X51工步工 步 内 容工艺装备主轴转速r/min切削速度m/s进给量mm/r 背吃刀量mm进给次数工步工时(s)机动辅助1粗铣、半精铣2-R12.7槽键槽铣刀、游标卡尺100079.80.21420.605设计者:指导老师共9页第6页 机械加工工序卡片 工 序 名 称 铣 削 工序号 09 零件数量 1 零件号 零件名称 主轴 材 料 毛 坯 牌号 硬度 形 式 重 量 40Cr 40-45HRC 棒料 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 立式铣床 X51 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工 步工时( s) 机动 辅助 1 铣 32 11.9 键槽 键槽铣刀 、游标卡尺 1300 48.6 0.2 11.9 1 0.425 2 铣宽 8 的键槽 键槽铣刀、游标卡尺 1000 25.1 0.2 4.0 1 0.135 设计者: 指导老师 共 9页 第 7 页 nts 机械加工工序卡片 工 序 名 称 铣 削 工序号 10 零件数量 1 零件号 零件名称 主轴 材 料 毛 坯 牌号 硬度 形 式 重 量 40Cr 40-45HRC 棒料 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 立式铣床 X51 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工 步工时( s) 机动 辅助 1 粗铣、半精铣 45 12 键槽 键槽铣刀 、游标卡尺 1000 37.7 0.2 5.5 2 0.506 设计者: 指导老师 共 9页 第 8 页 nts 机械加工工序卡片 工 序 名 称 钻 削 工序号 11 零件数量 1 零件号 零件名称 主轴 材 料 毛 坯 牌号 硬度 形 式 重 量 40Cr 40-45HRC 棒料 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 卧式钻床 MZ6410A 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 钻 4-M16 螺纹底孔 13.6 麻花钻 、游标卡尺 800 34.2 0.28 6.8 4 0.711 2 攻 4-M16 螺纹 丝锥、量规 800 40 1.25 1.2 4 0.137 3 钻 2-M12 螺纹底孔 10.2 麻花钻、游标卡尺 1000 32.0 0.28 5.1 2 0.172 4 攻 2-M12 螺纹 丝锥、量规 1000 40 1.25 0.9 2 0.032 设计者: 指导老师 共 9页 第 9 页 nts 雨林木风 钖梘 (g 螛 nts W W W . Y l m F . C o M - nts ? n d nts66 专 业 机械加工工艺过程卡 产品型号 零(部)件图号 共 1 页 产品名称 零(部)件名称 主轴 第 1 页 材料牌号 40Cr 毛坯种类 棒料 毛坯外形尺寸 每毛坯件数 1 每台件数 1 备 注 工序 号 工序 名称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工 时 准终 单 件 01 备料 棒料 02 热处理 热处理 40-45HRC 03 车 削 粗 车 、半精 车 128.571h6 外圆面及其端面;粗车、半精车 4 号莫氏锥度孔 机加 CA6140 车刀 和 三瓜卡盘 04 车 削 粗车 、半精 车其余各外圆面及端面;车各退刀槽 ;扩 16 孔 机加 CA6140 车 刀和 三瓜卡盘 05 车 削 精车 128.571h6 外圆面及其端面;精车 4 号莫氏锥度孔(保证开始尺寸 31.267、末端尺寸 26.513.00 ) 机加 CA6140 车 刀和 三瓜卡盘 06 车 削 精车 95 端面、 60js6 外圆面、 50h6 外圆面 及 30js6 外圆面 机加 CA6140 车刀 和专用夹具 07 车 削 车 M48 1.5 螺纹 机加 CA6140 车 刀和专用夹具 08 铣削 粗铣、半精铣 2-R12.7 槽 机加 X51 键槽 铣刀和专用夹具 09 铣 削 铣 32 11.9 键槽;铣宽 8 的键槽 机加 X51 键槽铣刀 和专用夹具 10 铣削 粗铣、半精铣 45 12 键槽 机加 X51 键槽铣刀 和专用夹具 11 钻削 钻、攻 4-M16 螺纹;钻、攻 2-M12 螺纹 机加 MZ6410A 麻花钻、丝锥 和专用夹具 12 质检 检验到图纸要求 并入库 描 图 描 校 底图号 编制日期 审核日期 会签日期 班 级 姓 名 装订号 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 分 类 号 密 级 宁 毕业设计 (论文 ) 毕业设计(论文)题目 所在学院 专 业 班 级 姓 名 学 号 指导老师 年 月 日 nts 诚 信 承 诺 我谨在此承诺:本人所写的毕业 设计( 论文 ) 主轴 工艺规程及其铣键槽 的专用夹具 均系本人独立完成,没有抄袭行为,凡涉及其他作者的观点和材料,均作了注释,若有不实,后果由本人承担。 承诺人(签 名): 年 月 日 nts 摘 要 本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。 主轴 零件的工艺规程及 其 铣键槽 的工装夹具设计 是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用 夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。 关键词 :工艺、工序、切削用量、夹紧、定位、误差。nts Abstract This design involves the machinery manufacturing process and fixture design, metal cutting machine tool, tolerance and measurement and other aspects of knowledge. Process design, process of spindle parts and a keyway milling fixture design is including the parts processing process design and fixture three. In the process of design should first of all parts for analysis, to understand the parts of the process to design blank structure, and choose the good parts machining datum, design a part of the process route; then the parts of each step of the process dimension calculation, is the key to determine the process equipment and cutting the amount of each working procedure design; then the special fixture fixture design, selection of the various components, such as the connecting part positioning element, clamping elements, guiding elements, fixture and machine tools and other components; the positioning errors calculated fixture positioning, analysis the rationality and shortcoming of the fixture structure, pay attention to improve and design in later. Keywords : the process, procedure, cutting dosage, clamping, positioning, errornts 目录 摘 要 . 1 Abstract. 2 目 录 . 3 第 1 章 绪论 . 4 1.1 引言 . 4 1.2 研究内容 . 4 1.3 机械加工工艺规程 . 4 1.4 机械加工工艺规程的设计原则 . 5 1.5 机床夹具的工作原理及设计步骤 . 5 1.5.1 机床夹具的工作原理 . 5 1.5.2 机床夹具的设计步骤 . 5 第 2 章 工艺规程设计 . 7 2.1 毛坯的制造形式 . 7 2.2 零件分析 . 7 2.3 基面选择 . 8 2.3.1 粗基准的选择 . 8 2.3.2 精基准的选择 . 8 2.4 制定工艺路线 . 9 2.5 确定切削用量及基本工时 . 9 第 3 章 主 轴 的 专用夹具设计 . 19 3.1 问题的提出 . 19 3.2 定位基准的选择 . 19 3.3 切削力和夹紧力的计算 . 19 3.4 定位误差分析 . 21 3.5 定向键与对刀装置的设计 . 22 3.6 夹具设计及操作简要说明 . 24 结论 . 26 参考文献 . 27 致 谢 . 28 nts 第一章 绪论 1 1 引言 制造技术的重要性是不言而喻的,它与当今的社会发展密切相关。现代制造技术是当前世界各国研究和发展的主题,特别是在市场经济的今天,它更占有十分重要的地位 。人类的发展过程是一个不断制造的过程,在人类发展的初期,为了生存,制造了石器以便于狩猎,此后,出现了陶器,铜器,铁器,和一些简单的机械,如刀,剑,弓,箭等兵器,锅,壶,盆,罐等用具,犁,磨,碾,水车等农用工具,这些工具和用具的制造过程都是简单的制造过程,主要围绕生活必需和存亡征战,制造资源,规模和技术水平都非常有限。随着社会的发展,制造技术的范围,规模的不断扩大,技术水平的不断提高,向文化,艺术,工业发展,出现了纸张,笔墨,活版,石雕,珠宝 ,钱币金银饰品等制造技术。到了资本主义和社会主义社会,出现了大工业 生产,使得人类的物质生活和文明有了很大的提高,对精神和物质有了更高的要求,科学技术有了更快更新的发展,从而与制造工艺的关系更为密切。蒸汽机的制造技术的问世带来了工业革命和大工业生产,内燃机制造技术的出现和发展形成了现代汽车,火车和舰船,喷气涡轮发动机制造技术促进了现代喷气客机和超音速飞机的发展,集成电路制造技术的进步左右了现代计算机的水平,纳米技术的出现开创了微创机械的先河,因此,人类的活动与制造密切相关,人类活动的水平受到了限制,宇宙飞船,航天飞机,人造飞机,人造卫星以及空间工作站等技术的出现,使人类活动 走出了地球,走向太空 。 1 2 研究内容 机械加工工艺规程是 指规定产品或零部件制造工艺过程和操作方法等的工艺文件。 制订工艺规程的原则是保证图样上规定的各项技术要求,有较高的生产效率,技术先进,经济效益高,劳动条件良好。 制订工艺规程的程序: 1、 计算生产纲领,确定生产类型 2、 分析产品装配图,对零件图样进行工艺审查 3、 确定毛坯种类、形状、尺寸及精度 4、 制订工艺路线 5、 进行工序设计(确定各工序加工余量、切削用量、工序尺寸及公差、选择工nts 艺装备,计算时间定额等。) 1 3 机械加工工艺规程 制订工艺规程的原则是保证图样上规 定的各项技术要求,有较高的生产效率,技术先进,经济效益高,劳动条件良好。 制订工艺规程的程序: 1、 计算生产纲领,确定生产类型 2、 分析产品装配图,对零件图样进行工艺审查 3、 确定毛坯种类、形状、尺寸及精度 4、 制订工艺路线 5、 进行工序设计(确定各工序加工余量、切削用量、工序尺寸及公差、选择工艺装备,计算时间定额等。) 1 4 机械加工工艺规程的设计原则 设计机械加工工艺规程应遵循如下原则: 1) 可靠地保证零件图样上所有技术要求的实现。在设计机械加工工艺规程时,如果发现图样上某一技术要求规定得不适当,只 能向有关部门提出建议,不得擅自修改图样或不按图样上的要求去做。 2) 必须能满足生产纲领的要求。 3) 在满足技术要求和生产纲领要求的前提下,一般要求工艺成本最低。 4) 尽量减轻工人的劳动强度,保障生产安全。 1 5 机床夹具的工作原理及 设计步骤 1 5 1 机床夹具的工作原理 工件通过定位元件在夹具中占有正确位置;工件和夹具通过连接元件在机床上占有正确位置;工件和夹具通过对刀、引导元件相对刀具占有正确位置,从而保证工件相对机床位置正确、工件相对刀具位置正确,最终保证满足工件加工要求。 1 5 2 机床夹 具的 设计步骤 1、明确设计任务,收集研究设计的原始资料 2、确定夹具结构方案,绘制结构草图 nts 3、绘制夹具总图 4、标注总图尺寸、公差与配合和技术条件 5、编写零件明细表 6、绘制夹具零件图 nts 第 2 章 工艺规程设计 2 1 毛坯的制造形式 零件材料为 40Cr, 由于零件 成批生产 ,而且零件的轮廓尺寸不大,选用 棒料 , 棒料精度为 7级,能保证 棒料 的尺寸要求,这从提高生产率和保证加工精度上考虑也是应该的。 2. 2 零件分析 要对该零件的 外圆面 、 端面 和 孔进行加工。具体加工要求如 下: 128.571h6外圆面 粗糙度aR1.6 128.571h6端面 粗糙度aR1.6 95外圆面 4号莫氏锥度孔 粗糙度aR0.8 16孔 粗糙度aR12.5 95端面 粗糙度aR1.6 60js6外圆面 粗糙度aR1.6 50h6外圆面 粗糙度aR1.6 45外圆面 M48 1.5 40外圆面 30js6外圆面 粗糙度aR1.6 R12.7槽 32 11.9键槽 宽 8的键槽 45 12键槽 粗糙度aR3.2 4-M16螺纹 2-M12螺纹 技术要求: nts 1.热处理 40 45HRC。 2.未注倒角均为 1 45%d。 3.去毛刺。 2 3 基面的选择 定位基准有粗基准和精基准,通常先确定精基准,然后再确定粗基准。 2 3 1 精基准的选择 选择精基准时要考虑的主要问题是如何保证设计技术要求的实现以及装夹准确、可靠、方便。 1) 用设计基准作为定位基准,实现“基准重合”,以免产生基准不重合误差。 2) 当工件以某一组精基准定位 可以较方便地加工很多表面时,应尽可能采用此组精基准定位,实现“基准统一 ” ,以免生产基准转换误差。 3) 当精加工或光整加工工序要求加工余量尽量小而均匀时,应选择加工表面本身作为精基准,即遵循“自为基准”原则。该加工表面与其他表面间的位置精度要求由先行工序保证。 4) 为获得均匀的加工余量或较高 的位置精度,可遵循“互为基准”、反复加工的原则。 5) 有多种方案可供选择时应选择定位准确、稳定、夹紧可靠,可使夹具结构简单的表面作为精基准。 根据该 主 轴 零件的技术要求和装配要求,选择 主 轴 的 基准工 A及其端面 作为 定位 精基准,零件上有很多 表面都可以采用它作为基准进行加工,即遵循“基准统一”原则。 2 3 2 粗基准的选择 1)如果必须首先保证工件上加工表面与不加工表面 之间的位置要求,应以不加工表面作为粗基准。如果在工件上有很多不需加工的表面,则应以其中与加工面位置精度要求较高的表面作粗基准。 2)如果必须首先保证工件某重要表面的加工余量均匀,应选择该表面作精基准。 3)如需保证各加工表面都有足够的加工余量,应选加工余量较小的表面作粗基准。 4)选作粗基准的表面应平整,没有浇口、冒口、飞边等缺陷,以便定位可靠。 nts 5)粗基准一般只能使用一次, 特别是主要定位基准,以免产生较大的位置误差。 此设计选择 40 外圆毛坯 作为 定位 粗基准。 2 4 制定工艺路线 制订工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为成批生产的条件下,可以考虑采用万能型机床配以专用夹具,并尽量使工序集中在提高生产率。除此以外,还应当考虑经济效果,以便使生产成本尽量降下来。 工序 01棒料 工序 02热处理 40-45HRC 工序 03粗车、半精车 128.571h6外圆面及其端面;粗车、半精车 4号莫氏锥度孔工序 04粗车、半精车 其余各外圆面及端面;车各退刀槽;扩 16 孔 工序 05 精车 128.571h6 外圆面及其端面;精车 4 号莫氏锥度孔(保证开始尺寸31.267、末端尺寸 26.5 13.00) 工序 06精车 95 端面、 60js6外圆面、 50h6外圆面及 30js6 外圆面 工序 07车 M48 1.5螺纹 工序 08粗铣、半精铣 2-R12.7槽 工序 09铣 32 11.9键槽;铣宽 8的键槽 工序 10粗铣、半精铣 45 12键槽 工序 11钻、攻 4-M16螺纹;钻、攻 2-M12 螺纹 工序 12: 检验到图纸要求并入库 2 5 确定切削用量及基本工时 工序 01棒料 工序 02热处理 40-45HRC 工序 03粗车、半精车 128.571h6外圆面及其端面;粗车、半精车 4号莫氏锥度孔 工步一:粗车、半精车 128.571h6外圆面及其端面 1) 车削深度, ap=0.5mm。 2)机床功率为 7.5kw。查切削手册 f=0.140.24mm/z。选较小量 f=0.14 mm/z。 3) 查后 刀面最大磨损及寿命 nts 查切削手册表 3.7,后刀面最大磨损为 1.01.5mm。 查切削手册表 3.8,寿命 T=180min 4) 计算切削速度 按切削手册,查得 Vc 98mm/s, n=439r/min,Vf=490mm/s 据 CA6140卧式车床参数,选择 nc=475r/min,Vfc=475mm/s, 则实际切削速度 V c=3.14 80 475/1000=119.3m/min, 实际进给量为 f zc=V fc/ncz=475/(300 10)=0.16mm/z。 5)校验机床功率 查切削手册 Pcc=1.1kw,而机床所能提供功率为 PcmPcc。故校验合格。 最终确定 ap=1.0mm, nc=475r/min,Vfc=475mm/s, V c=119.3m/min, f z=0.16mm/z。 6)计算基本工时 tm L/ Vf=(25+0.5+65) 2/( 475 0.16) min=2.382min。 工步二: 粗车、半精车 4号莫氏锥度孔 1) 车削深度, ap=0.5mm。 2)机床功率为 7.5kw。查切削手册 f=0.140.24mm/z。选较小量 f=0.14 mm/z。 3) 查后刀面最大磨损及寿命 查切削手册表 3.7,后刀面最大磨损为 1.01.5mm。 查切削手册表 3.8,寿命 T=180min 4) 计算切削速度 按切削手册,查得 Vc 98mm/s, n=439r/min,Vf=490mm/s 据 CA6140卧式车床参数,选择 nc=475r/min,Vfc=475mm/s, 则实际切削速度 V c=3.14 80 475/1000=119.3m/min, 实际进给量为 f zc=V fc/ncz=475/(300 10)=0.16mm/z。 5)校验机床功率 查切削手册 Pcc=1.1kw,而机床所能提供功率为 PcmPcc。故校验合格。 最终确定 ap=1.0mm, nc=475r/min,Vfc=475mm/s, V c=119.3m/min, f z=0.16mm/z。 6)计算基本工时 tm L/ Vf=(0.5+107+0) 2/( 475 0.16) min=2.829min。 工序 04粗车、半精车其余各外圆面及端面;车各退刀槽;扩 16 孔 工步一: 粗车、半精车其余各外圆面及端面 1) 车削深度, ap=0.5mm。 nts 2)机床功率为 7.5kw。查切削手册 f=0.140.24mm/z。选较小量 f=0.14 mm/z。 3) 查后刀面最大 磨损及寿命 查切削手册表 3.7,后刀面最大磨损为 1.01.5mm。 查切削手册表 3.8,寿命 T=180min 4) 计算切削速度 按切削手册,查得 Vc 98mm/s, n=439r/min,Vf=490mm/s 据 CA6140卧式车床参数,选择 nc=475r/min,Vfc=475mm/s, 则实际切削速度 V c=3.14 80 475/1000=119.3m/min, 实际进给量为 f zc=V fc/ncz=475/(300 10)=0.16mm/z。 5)校验机床功率 查切削手册 Pcc=1.1kw,而机床所能提供功率为 PcmPcc。故校验合格。 最终确定 ap=1.0mm, nc=475r/min,Vfc=475mm/s, V c=119.3m/min, f z=0.16mm/z。 6)计算基本工时 tm L/ Vf=(310+0.5) 2/( 475 0.16) min=8.171min。 工步二: 车各退刀槽 1) 车削深度, ap=0.5mm。 2)机床功率为 7.5kw。查切削手册 f=0.140.24mm/z。选较小量 f=0.14 mm/z。 3) 查后刀面最大磨损及寿命 查切削手册表 3.7,后刀面最大磨损为 1.01.5mm。 查切削手册表 3.8,寿命 T=180min 4) 计算切削速度 按切削手册,查得 Vc 98mm/s, n=439r/min,Vf=490mm/s 据 CA6140卧式车床参数,选择 nc=475r/min,Vfc=475mm/s, 则实 际切削速度 V c=3.14 80 475/1000=119.3m/min, 实际进给量为 f zc=V fc/ncz=475/(300 10)=0.16mm/z。 5)校验机床功率 查切削手册 Pcc=1.1kw,而机床所能提供功率为 PcmPcc。故校验合格。 最终确定 ap=1.0mm, nc=475r/min,Vfc=475mm/s, V c=119.3m/min, f z=0.16mm/z。 6)计算基本工时 tm L/ Vf=(3+0.5) 4/( 475 0.16) min=0.184min。 工步三: 扩 16 孔 nts 利用钻头将 mm14 孔扩大至 mm16 ,根据有关手册规定,扩钻的切削用量可根据钻孔的切削用量选取 rmmff/87.0585.075.065.08.12.18.12.1 钻 根据机床说明书,选取 rmmf /57.0 m i n/461231213121 mvv 钻则主轴转速为 m in/346.51 rn ,并按车床说明书取 min/68 rnw ,实际切削速度为 m in/4.31000 68161000 mndv ww 切削工时: mml 75.222 , mml 0.11 , mml 32 ,则机动工时为 m i n850.557.0683175.22221 fnllltwm工序 05 精车 128.571h6 外圆面及其端面;精车 4 号莫氏锥度孔(保证开始尺寸31.267、末端尺寸 26.5 13.00) 工步一: 精车 128.571h6外圆面及其端面 1) 车削深度, ap=0.5mm。 2)机床功率为 7.5kw。查切削手册 f=0.140.24mm/z。选较小量 f=0.14 mm/z。 3) 查后刀面最大磨损及寿命 查切削手册表 3.7,后刀面最大磨损为 1.01.5mm。 查切削手册表 3.8,寿命 T=180min 4) 计算切削速度 按切削手册 ,查得 Vc 98mm/s, n=439r/min,Vf=490mm/s 据 CA6140卧式车床参数,选择 nc=475r/min,Vfc=475mm/s, 则实际切削速度 V c=3.14 80 475/1000=119.3m/min, 实际进给量为 f zc=V fc/ncz=475/(300 10)=0.16mm/z。 5)校验机床功率 查切削手册 Pcc=1.1kw,而机床 所能提供功率为 PcmPcc。故校验合格。 最终确定 ap=1.0mm, nc=475r/min,Vfc=475mm/s, V c=119.3m/min, f z=0.16mm/z。 6)计算基本工时 tm L/ Vf=(25+0.5) /( 475 0.16) min=0.336min。 nts 工步二: 精车 4 号莫氏锥度孔(保证开始尺寸 31.267、末端尺寸 26.5 13.00) 1) 车削深度, ap=0.5mm。 2)机床功率为 7.5kw。查切削手册 f=0.140.24mm/z。选较小量 f=0.14 mm/z。 3) 查后刀面最大磨损及寿命 查切削手册表 3.7,后刀面最大磨损为 1.01.5mm。 查切削手册表 3.8,寿命 T=180min 4) 计算切削速度 按切削手册,查得 Vc 98mm/s, n=439r/min,Vf=490mm/s 据 CA6140卧式车床参数,选择 nc=475r/min,Vfc=475mm/s, 则实际切削速度 V c=3.14 80 475/1000=119.3m/min, 实际进给量为 f zc=V fc/ncz=475/(300 10)=0.16mm/z。 5)校验机床功率 查切削手册 Pcc=1.1kw,而机床所能提供功率为 PcmPcc。故校验合格。 最终确定 ap=1.0mm, nc=475r/min,Vfc=475mm/s, V c=119.3m/min, f z=0.16mm/z。 6)计算基本工时 tm L/ Vf=(0.5+107+0) /( 475 0.16) min=1.414min。 工序 06精车 95 端面、 60js6外圆面、 50h6外圆面及 30js6 外圆面 1) 车削深度, ap=0.5mm。 2)机床功率为 7.5kw。查切削手册 f=0.140.24mm/z。选较小量 f=0.14 mm/z。 3) 查后刀面最大磨损及寿命 查切削手册表 3.7,后刀面最大磨损为 1.01.5mm。 查切削手册表 3.8,寿命 T=180min 4) 计算切削速度 按切削手册,查得 Vc 98mm/s, n=439r/min,Vf=490mm/s 据 CA6140卧式车床参数,选择 nc=475r/min,Vfc=475mm/s, 则实际切削速度 V c=3.14 80 475/1000=119.3m/min, 实际进给量为 f zc=V fc/ncz=475/(300 10)=0.16mm/z。 5)校验机床功率 查切削手册 Pcc=1.1kw,而机床所能提供功率为 PcmPcc。故校验合格 。 最终确定 ap=1.0mm, nc=475r/min,Vfc=475mm/s, V c=119.3m/min, f z=0.16mm/z。 6)计算基本工时 nts tm L/ Vf=(0.5+17.5+57+57+37) /( 475 0.16) min=2.224min。 工序 07车 M48 1.5螺纹 1) 切削深度 单边余量为 Z=1.5mm 一次切除。 2) 进给量 根据机械加工工艺手册取 f=0.2mm/r 3) 计算切削速度 vyxpmvc kfaT Cvvv其中:vC=342, vx=0.15, vy=0.35, m=0.2。 Mvk=1.44 , svk=0.8 , kvk=1.04 , krvk=0.81 , Bvk=0.97。 所以 vcv 35.015.02.0 1.03.060 342 1.44 0.8 1.04 0.81 0.97=96m/min 4) 确定机床主轴转速 ns=Wd1000cv = 48 961000 636.9r/min 与 676.9r/min 相近的机床转速为 700r/min。现选取wn=700r/min。 所以实际切削速度 cv=1000sdn= m in/5.10 510 00 70 048 m5)切削工时,按工艺手册表 6.2-1。 tm=fnlw21 ll ;其中 l=16mm; 1l =1.5mm; 2l =4mm; tm=fnlw21 ll =0.1700 45.116 =0.307(min) 工序 08粗铣、半精铣 2-R12.7槽 立式铣床 选择刀具 刀具选取 键槽铣刀 ,刀片采用 YG8, mma p 14 , mmd 415.250 , min/75 mv , 4z 。 2. 决定铣削用量 1) 决定铣削深度 mma p 0.14 2) 决定每次进给量及切削速度 nts 根据 立 式 铣床说明书,其功率为为 7.5kw,中等系统刚度。 根据表查出 齿/2.0 mmf z ,则 m in/8.939415.25 751 0 001 0 00 rd vn s 按机床标准选取wn 1000 min/r m in/8.791000 1000415.251000 mdnv w 当wn 1000r/min 时 rmmznff wzm /8001 0 0 042.0 按机床标准选取 rmmfm /8003) 计算工时 切削工时: mml 5.431 , mml 142 , mml 32 则机动工时为 m i n605.02 m i n2.01 0 0 0 3145.4321 ifn lltwm工序 09铣 32 11.9键槽;铣宽 8的键槽 工步一: 铣 32 11.9键槽 立式铣床 选择刀具 刀具选取 键槽铣刀 ,刀片采用 YG8, mma p 50 , mmd 9.110 , min/50 mv , 4z 。 2. 决定铣削用量 1) 决定铣削深度 mma p 50 2) 决定每次进给量及切削速度 根据 立 式 铣床说明书,其功率为为 7.5kw,中等 系统刚度。 根据表查出 齿/2.0 mmf z ,则 m in/1.1 3 889.11 501 0 001 0 00 rd vn s 按机床标准选取wn 1300 min/r m in/6.481000 13009.111000 mdnv w 当wn 1300r/min 时 rmmznff wzm /1 0 4 01 3 0 042.0 按机床标准选取 rmmfm /1000nts 3) 计算工时 切削工时: mml 321 , mml 502 , mml 32 则机动工时为 m in425.0m in2.01 0 0 0 3503221 fn lltwm工步二: 铣宽 8 的键槽 立式铣床 选择刀具 刀具选取 键槽铣刀 ,刀片采用 YG8, mmap 4 , mmd 80 , min/25 mv , 4z 。 2. 决定铣削用量 1) 决定铣削深度 mma p 25 2) 决定每次进给量及切削速度 根据 立 式 铣床说明书,其功率为为 7.5kw,中等系统刚度。 根据表查出 齿/2.0 mmf z ,则 m in/2.9958 2510001000 rd vn s 按机床标准选取wn 1000 min/r m in/1.251000 100081000 mdnv w 当wn 1000r/min 时 rmmznff wzm /8001 0 0 042.0 按机床标准选取 rmmfm /8003) 计算工时 切削工时: mml 201 , mml 0.42 , mml 32 则机动工时为 m in1 3 5.0m in2.01 0 0 0 342021 fn lltwm工序 10粗铣、半精铣 45 12键槽 立式铣床 选择刀具 刀具选取 键槽铣刀 ,刀片采用 YG8, mma p 5.5 , mmd 120 , min/35 mv , 4z 。 2. 决定铣削用量 1) 决定铣削深度 nts mma p 5.5 2) 决定每次进给量及切削速度 根据 立式 铣床说明书,其功率为为 7.5kw,中等系统刚度。 根据表查出 齿/2.0 mmf z ,则 m in/9.92812 351 0 001 0 00 rd vn s 按机床标准选取wn 1000 min/r m in/7.371000 1000121000 mdnv w 当wn 1000r/min 时 rmmznff wzm /8001 0 0 042.0 按机床标准选取 rmmfm /8003) 计算工时 切削工时: mml 451 , mml 5.52 , mml 02 则机动工时为 m in253.0m in2.01 0 0 0 05.54521 fn lltwm工序 11钻、攻 4-M16螺纹;钻、攻 2-M12 螺纹 工步一: 钻 4-M16 螺纹 底孔 13.6 选用 mm6.13 高速钢锥柄麻花钻(工艺表 3.1 6) 由切削表 2.7 和工艺表 4.2 16 查得 0 .2 8 /f m m r机v=35m/min(切削表 2.15) m in/6.13 351 0 0 01 0 0 0 rD vn cm =819.6r/min 按机床选取 min/800 rnm m in/1 0 0 0 8006.131 0 0 0 mD nv mc =34.2m/min 基本工时: m in428.08 0 038.63021 ifnllltmm=0.711min 工步二: 攻 4-M16 螺纹 选择 M16mm高速钢机用丝锥 f 等于工件螺纹的螺距 p ,即 1 .2 5 /f m m r V=40m/min nts m in/16 401 0 0 01 0 0 0 rD vn cm =796.2r/min 按机床选取 min/800 rnm 基本工时: m in425.180032.13021 ifnllltmm=0.137min 工步三:钻 2-M12螺纹 底孔 10.2 选用 mm2.10 高速钢锥柄麻花钻(工艺表 3.1 6) 由切削表 2.7 和工艺表 4.2 16 查得 0 .2 8 /f m m r机v=35m/min(切削表 2.15) m in/2.10 351 0 0 01 0 0 0 rD vn cm =1092.8r/min 按机床选取 min/1000 rnm m in/1 0 0 0 1 0 0 02.101 0 0 0 mD nv mc =32.0m/min 基本工时: m in228.01 0 0 031.51621 ifnllltmm=0.172min 工步四:攻 2-M12螺纹 选择 M12mm高速钢机用丝锥 f 等于工件螺纹的螺距 p ,即 1 .2 5 /f m m r V=40m/min m in/12 401 0 0 01 0 0 0 rD vn cm =1061.6r/min 按机床选取 min/1000 rnm 基本工时: m in225.11 0 0 039.01621 ifnllltmm=0.032min 工序 12:检验到图纸要求并入库 nts 第 3 章 主轴 的夹具设计 为了提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用夹具。 由指导老师的分配,决定设计 工序 08粗铣、半精铣 2-R12.7槽 的 铣 床夹具。 3.1 问题的提出 本夹具主要用于 粗铣、半精铣 2-R12.7 槽 ,精度没有太高的要求,因此本道工序加工精度要求不高,为此,只考虑如何提高生产效率上,精 度则不予考虑。 3.2 定位基准的选择 拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理,否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理,或是使夹具设计更加困难甚至达不到零件的加工精度(特别是位置精度)要求。因此我们应该根据零件图的技术要求,从保证零件的加工精度要求出发,合理选择定位基准。此零件图没有较高的技术要求,也没有较高的平行度和对称度要求,所以我们应考虑如何提高劳动效率,降低
