- 资源描述：
-
目录
目录2
1绪 论3
2 分度扇形板的分析4
2.1分度扇形板的工艺分析4
2.2分度扇形板的工艺要求4
3 工艺规程设计6
3.1 加工工艺过程6
3.2确定各表面加工方案6
3.2.1影响加工方法的因素6
3.2.2加工方案的选择7
3.3 确定定位基准7
3.3.1粗基准的选择7
3.4工艺路线的拟订8
3.4.1工序的合理组合8
3.4.2工序的集中与分散9
3.4.3加工阶段的划分9
3.4.4加工工艺路线方案的比较10
3.5分度扇形板的偏差，加工余量，工序尺寸及毛坯尺寸的确定11
3.5.1毛坯的结构工艺要求11
3.5.2分度扇形板的偏差计算12
3.6 确定切削用量及基本工时13

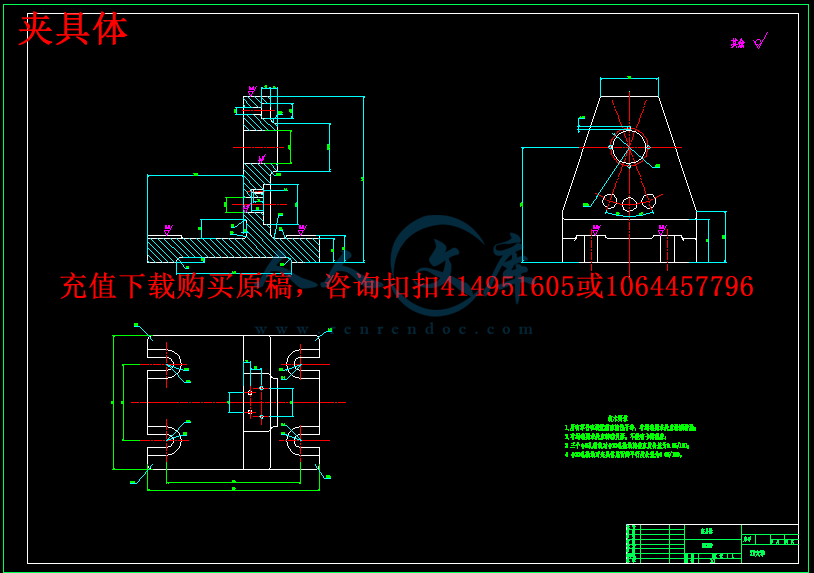

4夹具设计20
4．1研究原始质料20
4．2定位基准的选择20
4．3钻削力及夹紧力的计算20
4．4误差分析与计算21

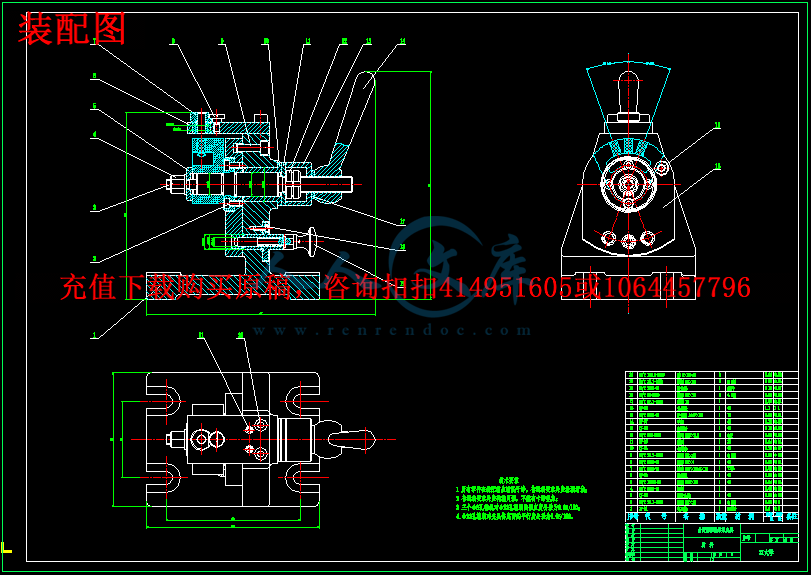

4．5夹具设计及操作的简要说明22
5心得体会23
6参考文献24
1绪 论
机械设计制造及其夹具设计是我们融会贯通3年所学的知识，将理论与实践相结合，对专业知识的综合运用训练，为我们即将走向自己的工毕业设计打下良好的基础。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。
而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本而在机床上用以装夹工件的一种装置，其作用是使工件相对于机床或刀具有个正确的位置，并在加工过程中保持这个位置不变。它们的研究对机械工业有着很重要的意义，因此在大批量生产中，常采用专用夹具。
而本次对于分度扇形板加工工艺及夹具设计的主要任务是：
⑴ 完成分度扇形板零件加工工艺规程的制定；
⑵ 完成钻孔专用夹具的设计。
通过对分度扇形板零件的初步分析，了解其零件的主要特点，加工难易程度，主要加工面和加工粗、精基准，从而制定出分度扇形板加工工艺规程；对于专用夹具的设计，首先分析零件的加工工艺，选取定位基准，然后再根据切销力的大小、批量生产情况来选取夹紧方式，从而设计专用夹具。
2 分度扇形板的分析
2.1分度扇形板的工艺分析
分度扇形板是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，但其加工孔和表面的精度要求较高，上下表面、圆弧表面都有粗糙度要求，精度要求较高，此外还有φ44+00.021孔要求加工，对精度要求也很高。孔粗糙度要求都是，所以都要求精加工。其小头孔与下平面有平行度的公差要求，和φ44+00.021孔有对称度公差要求，因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。
- 内容简介：
-

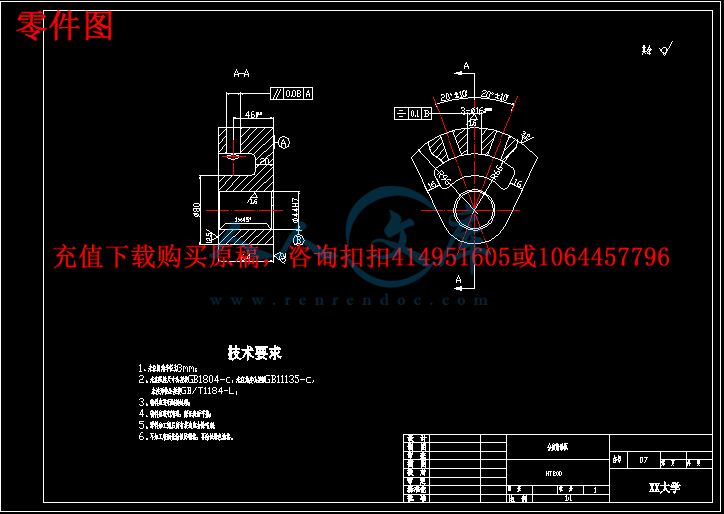

沈阳理工大学应用技术学院 机械与运载学院 2010 级（三本）学生毕业设计零件图 （增）图 3（总 42）分度扇形板（材料 :HT200；数量 20000 件） （所有尺寸均增加一倍） nts 1 XX 大学 设计 (论文 ) 题 目 :分度扇形板 工艺及 钻 3- 16 孔夹具设计 所在学院 专 业 班 级 姓 名 学 号 指导老师 年 月 日 nts 2 目录 目录 . 2 1 绪 论 . 4 2 分度扇形板的分析 . 5 2.1分度扇形板 的工艺分析 . 5 2.2分度扇形板的工艺要求 . 5 3 工艺规程设计 . 7 3.1 加工工艺过程 . 7 3.2确定各表面加工方案 . 7 3.2.1 影响 加工方法的因素 . 7 3.2.2 加工方案的选择 . 8 3.3 确定定位基准 . 8 3.3.1 粗基准的选择 . 8 3.4工艺路线的拟订 . 9 3.4.1 工序的合理组合 . 9 3.4.2 工序的集中与分散 . 10 3.4.3 加工阶段的划分 . 10 3.4.4 加工工艺路线方案的比较 . 11 3.5 分度扇形板的偏差，加工余量，工序尺寸及毛坯尺寸的确定 . 12 3.5.1 毛坯的结构工艺要求 . 12 nts 3 3.5.2 分度扇形板的偏差计算 . 13 3.6 确定切削用量及基本工时 . 14 4 夹具设计 . 21 4 1 研究原始质料 . 21 4 2 定位基准的选择 . 21 4 3 钻削力及夹紧力的计算 . 21 4 4 误差分析与计算 . 22 4 5 夹具设计及操作的简要说明 . 23 5 心得体会 . 24 6 参考文献 . 25 nts 4 1 绪 论 机械设计制造及其夹具设计是我们融会贯通 3 年所学的知识，将理论与实践相结合，对专业知识的综合运用训练，为我们即将走向自己的工毕业设计打下良好的基础。 机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产 的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。 而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本而在机床上用以装夹工件的一种装置，其作用是使工件相对于机床或刀具有个正确的位置，并在加工过程中保持这个位置不变。它们的研究对机械工业有着很重要的意义，因此 在大批量生产中，常采用专用夹具。 而本次对于 分度扇形板 加工工艺及夹具设计的主要任务是： 完成 分度扇形板 零件加工工艺规程的制定； 完成钻孔专用夹具的设计。 通过对 分度扇形板 零件的初步分析，了解其零件的主要特点，加工难易程度，主要加工面和加工粗、精基准，从而制定出 分度扇形板 加工工艺规程；对于专用夹具的设计，首先分析零件的加工工艺，选取定位基准，然后再根据切销力的大小、批量生产情况来选取夹紧方式，从而设计专用夹具。 nts 5 2 分度扇形板 的分 析 2.1 分度扇形板 的工艺分析 分度扇形板 是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，但其加工孔和表面的精度要求较高，上下表面、圆弧表面都有粗糙度要求，精度要求较高，此外还有 44+00.021孔要求加工，对精度要求也很高。孔粗糙度要求都是6.Ra，所以都要求精加工。其小头孔与下平面有平行度的公差要求，和 44+00.021孔有对称度公差要求，因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。 2.2 分度扇形板 的工艺要求 一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。 图 2.1 分度扇形板 的零件图 nts 6 图 2.2 分度扇形板 的零件实体图 该零件需要切削加工的地方有 5 个处：平面加工包括 分度扇形板 上端面、下端面；孔系加工包括 44+00.021；小孔 16 和 分度扇形板 两个外圆弧面的加工。不去除材料加工上下两个表面。 以平面为主有： 分度扇形板 上端面的粗、精铣加工，其粗糙度要求是 Ra=6.3；下端面的粗、精铣加工，其粗糙度要求是 Ra=3.2； 分度扇形板 R96 弧面采用数控机床加工，其粗糙度要求是 Ra=3.2。 孔系加工有： 44+00.021孔的粗镗、半精镗，精镗加工，并且进行倒角 1x45。其表面粗糙度为 Ra=1.6； 16孔钻、铰加工，其表面粗糙度要求1.6Ra；并且与下端面的平行度要求为 0.016m，与 44+00.021的对称度为 0.1m。 分度扇形板 毛坯的选择用铸造，因为生产率较高，所以可以免去每次造型。单边余量一般在 3.5-4mm，结构细密，能承受较大的压力，占用生产的面积较小。由 3由于是中批量生产 。 上面主要是对 分度扇形板 零件的结构、加工精度和主要加工表面进行了分析，选择了其毛坯的的制造方法为铸造和中批的批量生产方式，从而为工艺规程设计提供了必要的准备。 nts 7 3 工艺规程设计 3.1 加工工艺过程 由以上分析可知，该 分度扇形板 零件的主要加工表面是平面、孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，对于 分 度扇形板 来说，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系以及槽的各尺寸精度。 由上面的一些技术条件分析得知： 分度扇形板 的尺寸精度，形状精度以及位置关系精度要求都不是很高，这样对加工要求也就不是很高。 3.2 确定各表面加工方案 一个好的结构不但应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能保证加工的质量，同时使加工的劳动量最小。设计和工艺是密切相关的，又是相辅相成的。对于我们设计 分度扇形板 的加工工艺来说，应选择能够满足平面孔系和轴向 孔系加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。在满足精度要求及生产率的条件下，应选择价格较底的机床。 3.2.1 影响 加工方法的因素 要考虑加工表面的精度和表面质量要求，根据各加工表面的技术要求，选择加工方法及分几次加工。 根据生产类型选择，在大批量生产中可专用的高效率的设备。在单件小批量生产中则常用通用设备和一般的加工方法。如、柴油机连杆小头孔的加工，在小批量生产时，采用钻、扩、铰加工方法； 而在大批量生产时采用拉削加工。 要考虑被加工材料的性质，例如：淬火钢必须采用磨削或电加工；而有色金属由于磨削时容易堵塞砂轮，一般都采用精细车削，高速精铣等。 要考虑工厂或车间的实际情况，同时也应考虑不断改进现有加工方法和设备，推广新技术，提高工艺水平。 此外，还要考虑一些其它因素，如加工表面物理机械性能的特殊要求，工件形状和重量等。 选择加工方法一般先按这个零件主要表面的技术要求来选定最终加工方法。再选择前 面各工序的加工方法，如加工某一轴的主要外圆面，要求公差为IT6，表面粗糙度为 Ra0.63 m，并要求淬硬时，其最终工序选用精度，前面准备工序可为粗车 半精车 淬火 粗磨。 nts 8 3.2.2 加工方案的选择 由参考文献机械制造工艺机床夹具课程设计指导表 2-6可以确定，平面的加工方案为：粗铣 精铣（79ITIT:），粗糙度为 Ra6.3 1.6，一般不淬硬的平面，精铣的粗糙度可以较小。故上下端面可用粗铣 精铣。 由参考文献机械制造工艺机床夹具课程设计指导表 2-5 可以确定， 44+00.021孔的表面粗糙度要求为 1.6，则选择孔的加方案序为：粗镗 半精镗 -精镗。并且进行倒角 1x45。 小孔 16加工方法：零件毛坯不能直接铸出孔，只能铸出一个小坑，以便在以后加工时找正其中心，但其表面粗糙的要度求为6.1Ra，并且其孔径较小，所以选择加工的方法是钻 -铰 -精铰。 R96圆弧面的加工方法：采用数控机床进行加工。 3.3 确定定位基准 3.3.1 粗基准的选择 选择粗基准时，考虑的重点是如何保证各加工表面有足够的余 量，使不加工表面与加工表面间的尺寸、位子符合图纸要求。 粗基准选择应当满足以下要求： 粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面，则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。 选择加工余量要求均匀的重要表面作为粗基准。 应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够 的加工余量。 应尽可能选择平整、光洁、面积足够大的表面作为粗基准，以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准，必要时需经初加工。 （ 5）便于装夹原则。 （ 6）保证不加工表面位置准确原则。 (7) 粗基准一般不得重复使用原则。 要从保证孔与孔、孔与平面、平面与平面之间的位置，能保证 分度扇形板在整个加工过程中基本上都能用统一的基准定位。从 分度扇形板 零件图分析可知，主要是选择加工 分度扇形板 上下底面的装夹定位面为其加工粗基准。 故 这里选用 分度扇形板 的下端面做为粗基准。 3.3.2 精基准选择的原则 nts 9 基准重合原则。即尽可能选择设计基准作为定位基准。这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。 基准统一原则，应尽可能选用统一的定位基准。基准的统一有利于保证各表面间的位置精度，避免基准转换所带来的误差，并且各工序所采用的夹具比较统一，从而可减少夹具设计和制造工作。 互为基准的原则。当两个表面位置精度以及它们自身的尺寸与形状精 度都要求很高时，可以互为基准反复加工。 （ 4）自为基准原则，有些精加工或光整加工工序要求余量小而均匀，在加工时就应尽量选择加工表面本身作为精基准。 此外，还应选择工件上精度高，尺寸较大的表面为精基准，以保证定位稳固可靠。并考虑工件装夹和加工方便、夹具设计简单等。 要从保证孔与孔、孔与平面、平面与平面之间的位置，能保证 分度扇形板在整个加工过程中基本上都能用统一的基准定位。从 分度扇形板 零件图分析可知，它的上端面与 44+00.021，适于作精基准使用。但用一个平面和一个孔定位限制工件自由度不够，如果使用典型 的一面两销定位方法，则可以满足整个加工过程中基本上都采用统一的基准定位的要求，所以再在分度盘上加上一个定位销，这样零件的六个自由度就都限制好了。 综上所述，选择精基准的原则时，考虑的重点是有利于保证工件的加工精度并使装夹方便。 3.4 工艺路线的拟订 对于批量生产的零件，一般总是首先加工出统一的基准。 分度扇形板 的加工的第一个工序也就是加工统一的基准。具体安排是先以孔和面定位粗加工 分度扇形板 上下端面，再精加工上下端面。 后续工序安排都应当遵循粗精分开和先面后孔等原则。 3.4.1 工序的合理组合 确定加工方法以后 ，就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。确定工序数的基本原则： 工序分散原则 工序内容简单，有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少，产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多，生产面积大，工艺路线长，生产管理复杂。 工序集中原则 工序数目少，工件装，夹次数少，缩短了工艺路线，相应减少了操作工人数和生产面积，也简化了生产管理，在一次装夹 中同时加工数个表面易于保证nts 10 这些表面间的相互位置精度。使用设备少，大量生产可采用高效率的专用机床，以提高生产率。但采用复杂的专用设备和工艺装备，使成本增高，调整维修费事，生产准备工作量大。 一般情况下，单件小批生产中，为简化生产管理，多将工序适当集中。但由于不采用专用设备，工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。 加工工序完成以后，将工件清洗干净。清洗是在8090c:的含 0.4% 1.1%苏打及 0.25% 0.5%亚硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等 的残留量不大于mg200。 3.4.2 工序的集中与分散 制订工艺路线时，应考虑工序的数目，采用工序集中或工序分散是其两个不同的原则。所谓工序集中，就是以较少的工序完成零件的加工，反之为工序分散。 工序集中的特点 工序数目少，工件装夹次数少，缩短了工艺路线，相应减少了操作工人数和生产面积，也简化了生产管理，在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少，大量生产可采用高效率的专用机床，以提高生产率。但采用复杂的专用设备和工 艺装备，使成本增高，调整维修费事，生产准备工作量大。 工序分散的特点 工序内容简单，有利选择最合理的切削用量。便于采用通用设备，简单的机床工艺装备。生产准备工作量少，产品更换容易。对工人的技术水平要求不高。但需要设备和工人数量多，生产面积大，工艺路线长，生产管理复杂。 工序集中与工序分散各有特点，必须根据生产类型。加工要求和工厂的具体情况进行综合分析决定采用那一种原则。 一般情况下，单件小批生产中，为简化生产管理，多将工序适当集中。但由于不采用专用设备，工序集中程序受到限制 。结构简单的专用机床和工夹具组织流水线生产。 由于近代计算机控制机床及加工中心的出现，使得工序集中的优点更为突出，即使在单件小批生产中仍可将工序集中而不致花费过多的生产准备工作量，从而可取的良好的经济效果。 3.4.3 加工阶段的划分 零件的加工质量要求较高时，常把整个加工过程划分为几个阶段： 粗加工阶段 nts 11 粗加工的目的是切去绝大部分多于的金属，为以后的精加工创造较好的条件，并为半精加工，精加工提供定位基准，粗加工时能及早发现毛坯的缺陷，予以报废或修补，以免浪费工时。 粗加工可 采用功率大，刚性好，精度低的机床，选用大的切前用量，以提高生产率、粗加工时，切削力大，切削热量多，所需夹紧力大，使得工件产生的内应力和变形大，所以加工精度低，粗糙度值大。一般粗加工的公差等级为IT11 IT12。粗糙度为 Ra160 100 m。 半精加工阶段 半精加工阶段是完成一些次要面的加工并为主要表面的精加工做好准备，保证合适的加工余量。半精加工的公差等级为 IT9 IT10。表面粗糙度为 Ra101.25 m。 精加工阶段 精加工阶段切 除剩余的少量加工余量 ,主要目的是保证零件的形状位置几精度 ,尺寸精度及表面粗糙度 ,使各主要表面达到图纸要求 .另外精加工工序安排在最后 ,可防止或减少工件精加工表面损伤。 精加工应采用高精度的机床小的切前用量，工序变形小，有利于提高加工精度精加工的加工精度一般为 IT6 IT7，表面粗糙度为 Ra10 1.25 m。 此外，加工阶段划分后，还便于合理的安排热处理工序。由于热处理性质的不同，有的需安排于粗加工之前，有的需插入粗精加工之间。 但须指出加工阶段的划分并不是绝对的。在实际生活中，对于刚性好，精度要求不高或 批量小的工件，以及运输装夹费事的重型零件往往不严格划分阶段，在满足加工质量要求的前提下，通常只分为粗、精加工两个阶段，甚至不把粗精加工分开。必须明确划分阶段是指整个加工过程而言的，不能以某一表面的加工或某一工序的性质区分。例如工序的定位精基准面，在粗加工阶段就要加工的很准确，而在精加工阶段可以安排钻小空之类的粗加工。 3.4.4 加工工艺路线方案的比较 在保证零件尺寸公差、形位公差及表面粗糙度等技术条件下，成批量生产可以考虑采用专用机床，以便提高生产率。但同时考虑到经济效果，降低生产成本，拟订两个加工工艺路线 方案。见下； 1.工艺路线方案一 : 工序 1：粗铣零件的上端面，以下端面为粗基准。 工序 2：粗铣零件的 下 端面，以下端面为粗基准。 工序 3：精铣零件的下端面，以上端面为精基准。 工序 4：精铣零件的上端面，以下端面为精基准。 nts 12 工序 5： 对 44+00.021孔进行钻孔，以下端面为基准。 工序 6： 对 44+00.021孔进行扩孔，以下端面为基准。 工序 7： 对 44+00.021孔进行粗铰，以下端面为基准。 进行倒角 1X45，以上、下端面为基准。 工序 16：用数控机床加工 R96外圆弧，以下端面和孔为基准。 工序 9：中检。 工序 10：对 16孔空进行钻 铰 -精铰。以 44+00.021孔和下端面为基准。 工序 11：清洗表面。 工序 12：剔除毛刺。 工序 13：终检。 工艺路线方案二： 工序 1：用数控机床加工 R96外圆弧，以下端面和孔 44+00.021为基准。 工序 2：粗精铣上端面，以 R96外圆弧为基准。 工序 3：粗精铣下端面，以 R96外圆弧和上端面为基准。 工序：对 44+00.021孔进行粗镗 半精镗 -精镗。并且进行倒角 1x45，以又端面为基准。 工序 4：对 16孔空进行钻 铰 -精铰。以 44+00.021孔和下端面为基准。 工序 5：对 44+00.021孔进行粗镗 半精镗 -精镗。并且进行倒角 1x45。 工序 11：清洗表面。 工序 12：剔除毛刺。 工序 13：终检。 3.工艺方案比较与分析。 从工序可以看出：方案二由于铣面夹具设计非常难造价太高，并且由于 16和 4400.021有对称度要求，故应先加工 44+00.021 ，再钻 16 的孔，还有对于倒角，我们应把倒角放在精铰前。 通过以上分析：方案一为合理、经济的加工工艺路线方案。 3.5 分度扇形板 的偏差， 加工余量，工序尺寸及毛坯尺寸的确定 分度扇形板 的毛胚采用的是 HT200 制造 ,其材料是 HT200（最小抗拉强度200） ,生产类型为批量生产，采用铸造毛坯。 3.5.1 毛坯的结构工艺要求 分度扇形板 为铸造件，对毛坯的结构工艺性有一定要求： （ 1） 由于铸造件尺寸精度较高和表面粗糙度值低，因此零件上只有与其它机件配合的表面才需要进行机械加工，其表面均应设计为非加工表面。 （ 2） 工艺基准与设计基准相一致。 nts 13 （ 3) 便于装夹、加工和检查。 (4) 结构要求统一，尽量使用普通设备和标准刀具进行 加工。 在确定毛坯时，要考虑经济性。虽然毛坯的形状尺寸与零件接近，可以减少加工余量，提高材料的利用率，降低加工成本，但这样可能导致毛坯制造困难，需要采用昂贵的毛坯制造设备，增加毛坯的制造成本。因此，毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。在毛坯的种类 、形状及尺寸确定后，必要时可据此绘出毛坯图。 3.5.2 分度扇形板 的偏差计算 分度扇形板 上下端面的偏差及加工余量计算 铸件尺寸公差为 CT13，公差为 8mm，加工余量等级为 H，加工余量数值上下面都为 4.5mm，所以铸造出来的实际尺寸一般是在设计尺寸上下波动。 上下端面加工余量的计算。根据工序要求，其加工分粗、精铣加工。 粗铣：由机械余量加工手册知，其单边余量值规定为 1.4 1.16mm，现取1.16mm。可知其粗铣时精度等级为 IT12，粗铣平面时厚度偏差取0.21mm。根据毛胚的实际尺寸来定粗铣工步。 精铣：由机械余量加工手册知，其单边余量值规定为 0.7mm。 44+00.021孔的偏差及加工余量计算 44+00.021孔的偏差及加工余量计算 44+00.021孔的偏差及加工余量计算，该孔精度要求为 IT7，由考参考文献 1知确定工序尺寸及余量为： 钻孔： 40mm 2Z=1mm 扩钻 : 42.32mm 2Z=1.16mm（ Z为单边余量） 铰： 44+00.021 2Z=0.2mm 铸件毛坯孔的基本尺寸分别为： 44-1-1.16-0.2=19mm （ 3） 16 孔孔的偏差及加工余量计算 该孔精度设为为 IT7，由考参考文献 1知确定工序尺寸及余量为： 钻孔： 14.32mm 粗铰： 15.96mm 2Z=0.16mm（ Z为单边余量） 精铰： 16H7mm 2Z=0.04mm（ Z为单边余量） 该孔就可达到精度要求。 （ 4）外圆弧表面沿轴线长度加工余量及公差。 外圆弧表面沿轴线长度加工余量及公差。精铣所能达到的加工经济精度为IT16-IT9,表面粗糙度 nts 14 外圆弧的加工工序是，先粗铣，后精铣。 粗铣：查机械加工工艺手册，取其加工余量为 1.2mm. 精铣：查机械加工工艺手册，取其加工余量为 0.16mm. 铸件外圆弧 R取 100mm. 3.6 确 定切削用量及基本工时 工序： 粗铣零件的上端面，以下端面为粗基准，选用 X63 卧式铣床加工，选用专用夹具 1. 1. 选择刀具 刀具选取不重磨损硬质合金套式面铣刀，刀片采用 YG16, mma p 5.1 ， mmd 400 ， min/125 mv ， 4z 。 2. 决定铣削用量 1） 决定铣削深度 mma p 5.1 2） 决定每次进给量及切削速度 根据 X63型铣床说明书，其功率为为 7.5kw，中等系统刚度。 根据表查出 齿/2.0 mmf z ，则 m in/48.6634012510001000 rd vn s nts 15 按机床标准选取wn 1600 min/r m in/3.1411 0 0 0 750401 0 0 0 mdnv w 当wn 1600r/min 时 rmmznff wzm /60075042.0 按机床标准选取 rmmfm /6003） 计算工时 切削工时： mml 20 ， mml 41 ， mml 32 ，则机动工时为 47.02.07 5 0 342021 xfn llltwm工序 2： 粗铣零件的下端面，以上端面为粗基准，选用 X63 卧式铣床加工，选用专用夹具 1. 1. 选择刀具 刀具选取不重磨损硬质合金套式面铣刀，刀片采用 YG16, mma p 5.1 ， mmd 400 ， min/125 mv ， 4z 。 2. 决定铣削用量 4） 决定铣削深度 mma p 5.1 5） 决定每次进给量及切削速度 根据 X63型铣床说明书，其功率为为 7.5kw，中等系统刚度。 根据表查出 齿/2.0 mmf z ，则 m in/48.6634012510001000 rd vn s 按机床标准选取wn 1600 min/r m in/3.1411 0 0 0 750401 0 0 0 mdnv w 当wn 1600r/min 时 nts 16 rmmznff wzm /60075042.0 按机床标准选取 rmmfm /6006） 计算工时 切削工时： mml 20 ， mml 41 ， mml 32 ，则机动工时为 47.02.07 5 0 342021 xfn llltwm工序 3：精铣零件的下端面，以上端面为 精基准，选用 X63 卧式铣床加工，选用专用夹具 1. 刀具：硬质合金端铣刀（面铣刀） mmdw 400齿数 14Z 铣削深度pa： mmap 5.2每齿进给量fa：根据机械加工工艺手册表 2.4.73，取 Zmmaf /2.0铣削速度 V ：参照机械加工工艺手册表 2.4.161，取 smV /5 机床主轴转速 n ： m in/23940014.3 6051 0 0 01 0 0 0 0 rd Vn ，取 min/250 rn 实际铣削速度 V ： smndV /23.5601000 25040014.31000 0 进给量fV： smmZnaVff /67.1160/250142.0 工作台每分进给量mf： m in/2.700/67.11 mmsmmVffm 由工序 5可知： mml 329 mml 421 mml 22 走刀次数为 1 机动时间jt： m in53.02.70024232921 mj flllt 工序 4：精铣零件的上端面，以下端面为精基准，选用 X63 卧式铣床加工，选用专用夹具 1. 刀具：硬质合金端铣刀（面铣刀） mmdw 400齿数 14Z nts 17 铣削深 度pa： mmap 5.2每齿进给量fa：根据机械加工工艺手册表 2.4.73，取 Zmmaf /2.0铣削速度 V ：参照机械加工工艺手册表 2.4.161，取 smV /5 机床主轴转速 n ： m in/23940014.3 6051 0 0 01 0 0 0 0 rd Vn ，取 min/250 rn 实际铣削速度 V ： smndV /23.5601000 25040014.31000 0 进给量fV： smmZnaVff /67.1160/250142.0 工作台每分进给量mf： m in/2.700/67.11 mmsmmVffm 由工序 5可知： mml 329 mml 421 mml 22 走刀次数为 1 机动时间jt： m in53.02.70024232921 mj flllt 工序 5：对 44+00.021孔进行钻孔，以下端面为基准。 确定进给量 f ：根据参考文献表 2-7，当钢的 MPab 800，mmd 200 时， rmf /47.039.0 。由于本零件在加工 mm25 孔时属于低刚度零件，故进给量应乘以系数 0.160，则 rmmf /35.029.075.047.039.0 根据 Z525 机床说明书，现取 rmmf /25.0 切削速度：根据参考文献表 2-13 及表 2-14，查得切削速度min/18 mv 所以 m in/2.33720 181 0 0 01 0 0 0 rd vnws 根据机床说明书，取 min/375 rnw ，故实际切削速度为 m in/72.241000 375201000 mndv ww 切削工时： mml 40 ， mml 91 ， mml 32 ，则机动工时为 nts 18 m in896.025.0375394321 fnllltwm工序 6：对 44+00.021孔进行扩孔，以下端面为基准。 切削深度pa： mmap 8.1进给量 f ：根据机械加工工艺手册表 2.4.52，取 rmmf /2.1 切削速度 V ：参照机械加工工艺手 册表 2.4.53，取 smV /25.0 机床主轴转速 n ： m in/1578.2114.3 6025.01 0 0 01 0 0 0 0 rd Vn ，取 min/150 rn 实际切削速度 V ： smndV /24.0601000 1508.2114.31000 0 被切削层长度 l ： mml 10 刀具切入长度 1l ： mmc t gc t g kdDlr 58.2212025.285.30)21(2 01 刀具切出长度 2l ： mml 412 取 mml 32 走刀次数为 1 机动时间jt： m in09.01502.1 358.21021 fn lllt j 加工加油孔机动时间 2jt ： m in26.009.017.02 jjj ttt 由于 12 jj tt 本工序机动时间 min26.02 jj tt 工序 9：对 44+00.021孔进行精铰，进行倒角 1X45以下端面为基准。 切削深度pa： mmap 2.0进给量 f ：根据机械加工工艺手册表 2.4.516， rmmf /0.35.1 取rmmf /5.1 切削速度 V ：参照机械加工工艺手册表 2.4.60，取 smV /17.0 机床主轴转速 n ： m i n/2 7 12214.3 6017.01 0 0 01 0 0 0 0 rd Vn ，取 min/300 rn nts 19 实际切削速度 V ： smndV /19.0601 0 0 0 3001214.31 0 0 00 被切削层长度 l ： mml 20 刀具切入长度 1l ： mmc t gc t g kdDlr 04.22120285.1112)21(2 01 刀具切出长度 2l ： 02 l 走刀次数为 1 机动时间3jt： m in05.03005.1 04.220213 fn lllt j定位孔加工机动时间jt： m i n33.005.008.020.0321 jjjj tttt 本工序机动时间 min33.0jt 工序 10：对 R96外圆弧进 行粗铣和精铣，以下端面和孔为基准，使用专用夹具。 铣刀直径 mmdw 16，齿数 6Z 铣削深度pa： mmap 3每齿进给量fa：根据机械加工工艺手册表 2.4.77，取 Zmmaf /22.0铣削速度 V ：参照机械加工工艺手册表 2.4.1616，取 smV /33.0 机床主轴转速 n ： m in/1265014.3 6033.01 0 0 01 0 0 0 0 rd Vn ，取 min/150 rn 实际铣削速度 V ： smndV /39.0601 0 0 0 1505014.31 0 0 00 进给量fV： smmZnaVff /360/1 5 062.0 工作台每分进给量mf： m in/1 8 0/3 mmsmmVffm 走刀次数为 1 机动 时间2jt： m in46.01 8 02614.302 mj fDt （其中 mmD 260 ） 因为： 12 jj tt 本工序机动时间 jt ： min46.02 jj tt 工序 12：对 16 孔空进行钻 粗铰 -精铰。以 44+00.021孔和下端面为基nts 20 准， 使用专用夹具。 机床： 台式 钻床 4006ZA 刀具：根据参照参考文献 3表 4.3 9，选硬质合金锥柄麻花钻头 切削深度pa： mmap 4根据参考文献 3表 394.2 查得：进给量 0 .2 2 /f m m r ,切削速度smV /36.0 。 机床主轴转速 n ： m in/1147814.3 6036.010001000 rd Vn ， 按照参考文献 3表 3.1 31，取 1 6 0 0 / m innr 。 实际切削速度 v ： 3 . 1 4 6 1 6 0 0 0 . 5 0 /1 0 0 0 1 0 0 0 6 0Dnv m s 切削工时 被切削层长度 l ： 30l mm 刀具切入长度 1l ：1 6( 1 2 ) 1 2 0 2 422rDl c t g k c t g m m 刀具切出长度 2l ： mml 412 取 mml 32 。 加工基本时间jt： 12 3 0 4 3 0 . 1 1 m i n0 . 2 2 1 6 0 0j L l lt fn nts 21 4 夹具设计 4 1 研究原始质料 利用本夹具主要用来钻圆周面上 3个 16的孔，加工时要满足粗糙度要求。为了保证技术要求，最关键是找到定位基准。同时，应考虑如何提高产品生产率和降低劳动强度，提高企业经济效益。 4 2 定位基准的选择 由零件图可知：上下端面进行了粗、精铣加工， 44+00.021孔进行了粗、半精、精镗加工。因此，定位、夹紧方案有： 方 案：即一面、心轴和销定位，夹紧方式选用螺母开口垫圈在心轴上夹紧。 图中对孔的的加工有位置公差要求，所以我们选择底平面、孔和销为定位基准来设计钻模模具，从而满足孔的加工要求。工件定位用底面和孔定位限制5 个自由度，用削限制一个自由度，保证了 6 个自由度都得到限制。利用分度盘转到，可以加工出 3个空。 4 3 钻削力及夹紧力的计算 钻该孔时选用：钻床 Z525，刀具用高速钢刀具。 由参考文献 5查表721 可得： 钻削力公式： Ff=210D2 f8.0 Kp 式中 D=16mm ， f=0.2mm/r 查表821 得： Kp= 6.0)190(HB其中： HB=449 则 Kp=1.1116 即： Ff=3942.4（ N) 实际所需夹紧力：由 参考文献 5表1212得： 12KFKW 有：120.7, 0.16安全系数 K可按下式计算有： 6543210KKKKKKKK式中：60 K为各种因素的安全系数，见 参考文献 5表21 可得： 1. .01.01.01.31.01.01.56所以 Wa=KxF=16160.7x1.56=1373.1692(N) nts 22 由计算可知所需实际夹紧力不是很大，为了使其夹具结构简单、操作方便，决定选用手动螺旋夹紧机构。 取1.56K，1 0.7，2 0.16查参考文献 51 2 26 可知压板螺旋夹紧时产生的夹紧力按以下公式计算： )( 210 tgtgQLW z式中参数由 参考文献 5可查得： 6.222.76zr9010592 29 o其中： L=32mm )(80NQ螺旋夹紧力： W0 =4952.32(N) 由上述计算易得： 0 KWW因此采用该夹紧机构工作是可靠的。 4 4 误差分析与计算 该夹具以底面、两孔为定位基准，要求保证被加工和孔粗糙度为 1.6。由参考文献 5可得： 圆柱位销的定位误差 ：由于是孔的误差引起取 =0.03mm 夹紧误差 ：cos)( m inm ax yyjj 其中接触变形位移值： 1( )( )19.62 nHB Zy RaZ aZ kNk R cHB l 查 5表 1 2 15有10.004, 0.0016, 0.412, 0.7Raz HBK K C n 。 cos 0.028jj y mm 磨损造成的加工误差：Mj通常不超过mm005.0 夹具相对刀具位置误差： AD取mm01.（ 5）分度误差 1.直线分度误差查机床夹具设计知 Smin=S-( +X1+X2+e） Smax=S+(+X1+X2+e） 所以 F=2( +X1+X2+e） 2
