- 资源描述：
-
【温馨提示】 购买原稿文件请充值后自助下载。
以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。
预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。
有疑问可以咨询QQ：414951605或1304139763

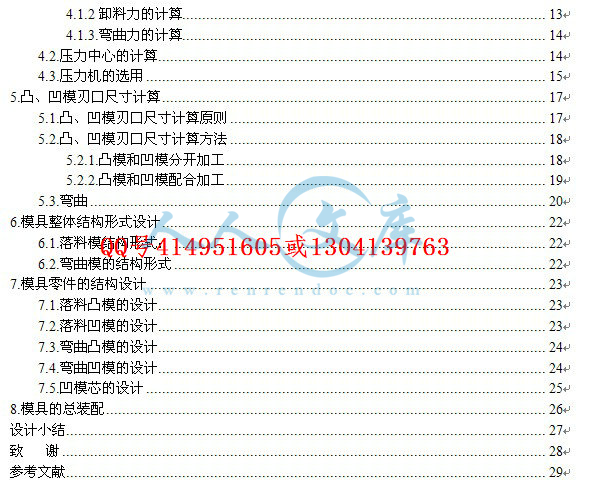

目 录
摘 要3
引 言4

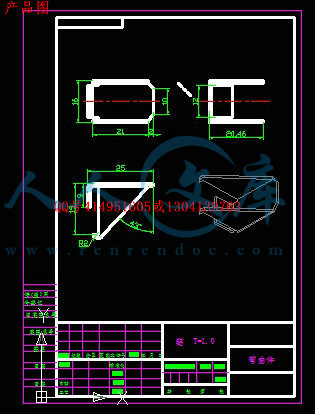

1.冲裁件的工艺性分析6
1.1.冲裁件的结构工艺性7
1.1.1.冲裁件的形状7
1.1.2.冲裁件的尺寸精度7
2.制件冲压工艺方案的确定8
2.1 冲压工序的组合8
2.2 冲压顺序的安排8
3.制件排样图的设计及材料利用率的计算9
3.1.展开尺寸的计算9
3.2.制件排样图的设计10
3.2.1.搭边与料宽10
3.3.材料利用率的计算12
4.确定总冲压力和选用压力机及计算压力中心13
4.1.冲压力13
4.1.1.冲裁力的计算13
4.1.2卸料力的计算13
4.1.3.弯曲力的计算14
4.2.压力中心的计算14
4.3.压力机的选用15
5.凸、凹模刃口尺寸计算17
5.1.凸、凹模刃口尺寸计算原则17
5.2.凸、凹模刃口尺寸计算方法18
5.2.1.凸模和凹模分开加工18
5.2.2.凸模和凹模配合加工19
5.3.弯曲20
6.模具整体结构形式设计22

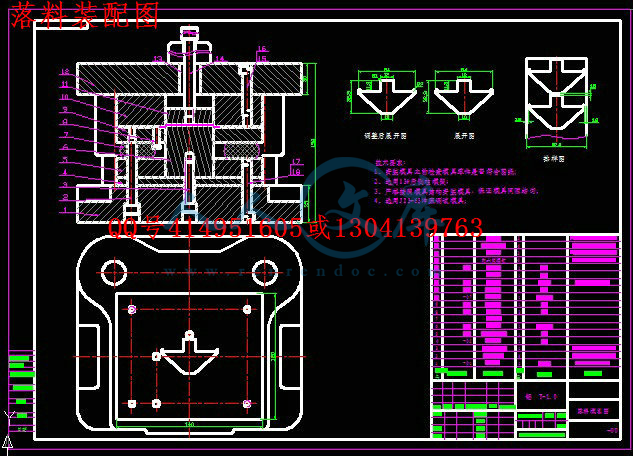

6.1.落料模结构形式：22
6.2.弯曲模的结构形式22
7.模具零件的结构设计23
7.1.落料凸模的设计23
7.2.落料凹模的设计23
7.3.弯曲凸模的设计24
7.4.弯曲凹模的设计24
7.5.凹模芯的设计25
8.模具的总装配26
设计小结27
致 谢28
参考文献29
摘 要
随着模具制造的技能化逐步向科学化发展，逐渐由以前手动方式发展为利用软件等高科技方式来辅助设计的完成。冷冲模是其中的一种。
毕业设计是在模具专业理论教学之后进行的实践性教学环节。是对所学知识的一次总检验，是走向工作岗位前的一次实战演习。其目的是，综合运用所学课程的理论和实践知识,设计一副完整的模具训练、培养和提高自己的工作能力。巩固和扩充模具专业课程所学内容，掌握模具设计与制造的方法、步骤和相关技术规范。熟练查阅相关技术资料。掌握模具设计与制造的基本技能，如制件工艺性分析、模具工艺方案论证、工艺计算、加工设备选定、制造工艺、收集和查阅设计资料，绘图及编写设计技术文件等。
冲压工艺与模具设计应结合工厂的设备、人员等实际情况，从零件的质量、生产效率、生产成本、劳动强度、环境的保护以及生产的安全性各个方面综合考虑，选择技术先进、经济合理、使用安全可靠的工艺方案和模具，以使冲压件的生产在保证达到设计图样上的各项技术要求，尽可能降低冲压的工艺成本和保证安全生产。
关键词：
工艺性分析、模具工艺方案论证、工艺计算、加工设备选定、制造工艺、收集和查阅设计资料，绘图及编写设计技术文件等。
引 言
模具行业的发展现状及市场前景
现代模具工业有“不衰亡工业”之称。世界模具市场总体上供不应求，市场需求量维持在700亿至850亿美元，同时，我国的模具产业也迎来了新一轮的发展机遇。近几年，我国模具产业总产值保持15%的年增长率（据不完全统计，2005年国内模具进口总值达到700多亿，同时，有近250个亿的出口），到2007年模具产值预计为700亿元，模具及模具标准件出口将从现在的每年9000多万美元增长到2006年的2亿美元左右。单就汽车产业而言，一个型号的汽车所需模具达几千副，价值上亿元，而当汽车更换车型时约有80%的模具需要更换。2005年我国汽车产销量均突破550万辆，预计2007年产销量各突破700万辆，轿车产量将达到300万辆。另外，电子和通讯产品对模具的需求也非常大，在发达国家往往占到模具市场总量的20%之多。目前，中国17000多个模具生产厂点，从业人数约50多万。1999年中国模具工业总产值已达245亿元人民币。工业总产值中企业自产自用的约占三分之二，作为商品销售的约占三分之一。在模具工业的总产值中，冲压模具约占50%，塑料模具约占33%，压铸模具约占6%，其它各类模具约占11%。
- 内容简介：
-
1 xxxx学院 毕业设计 系 部： 指导老师： 专 业：模具设计与制造 班 级： 小 组 号： 组 长： 同 组 人： 日 期： 年 月 日 nts 2 目 录 摘 要 . 3 引 言 . 4 1.冲裁件的工艺性分析 . 6 1.1.冲裁件的结构工艺性 . 7 1.1.1.冲裁件的形状 . 7 1.1.2.冲裁件的尺寸精度 . 7 2.制件冲压工艺方案的确定 . 8 2.1 冲压工序的组合 . 8 2.2 冲压顺序的安排 . 8 3.制件排样图的设计及材料利用率的计算 . 9 3.1.展开尺寸的计算 . 9 3.2.制件排样图的设计 . 10 3.2.1.搭边与料宽 . 10 3.3.材料利用率的计算 . 12 4.确定总冲压力和选用压力机及计算压力中心 . 13 4.1.冲压力 . 13 4.1.1.冲裁力的计算 . 13 4.1.2 卸料力的计算 . 13 4.1.3.弯曲力的计算 . 14 4.2.压力中心的计算 . 14 4.3.压力机的选用 . 15 5.凸、凹模刃口尺寸计算 . 17 5.1.凸、凹模刃口尺寸计算原则 . 17 5.2.凸、凹模刃口尺寸计算方 法 . 18 5.2.1.凸模和凹模分开加工 . 18 5.2.2.凸模和凹模配合加工 . 19 5.3.弯曲 . 20 6.模具整体结构形式设计 . 22 6.1.落料模结构形式： . 22 6.2.弯曲模的结构形式 . 22 7.模具零件的结构设计 . 23 7.1.落料凸模的设计 . 23 7.2.落料凹模的设计 . 23 7.3.弯曲凸模的设计 . 24 7.4.弯曲凹模的设计 . 24 7.5.凹模芯的设计 . 25 8.模具的总装配 . 26 设计小结 . 27 致 谢 . 28 参考文献 . 29 nts 3 摘 要 随着模具制造的技能化逐步向科学化发展，逐渐由以前手动方式发展为利用软件等高科技方式来辅助设计的完成。冷冲模是其中的一种。 毕业设计是在模具专业理论教学之后进行的实践性教学环节。是对所学知识的一次总检验，是走向工作岗位前的一次实战演习。其目的是，综合运用所学课程的理论和实践知识 ,设计一副完整的模具训练、培养和提高自己的工作能力。巩固和扩充模具专业课程所学内容，掌握模具设计与制造的方法、步骤和相关技术规范。熟练查阅相关技术资料。掌握模具设计与制造的基本技能，如制件工艺性分析、模具工艺方案论 证、工艺计算、加工设备选定、制造工艺、收集和查阅设计资料，绘图及编写设计技术文件等。 冲压工艺与模具设计应结合工厂的设备、人员等实际情况，从零件的质量、生产效率、生产成本、劳动强度、环境的保护以及生产的安全性各个方面综合考虑，选择技术先进、经济合理、使用安全可靠的工艺方案和模具，以使冲压件的生产在保证达到设计图样上的各项技术要求，尽可能降低冲压的工艺成本和保证安全生产。 关键词： 工艺性分析、模具工艺方案论证、工艺计算、加工设备选定、制造工艺、收集和查阅设计资料，绘图及编写设计技术文件等。 nts 4 引 言 模具行业的发展现状及市场前景 现代模具工业有“不衰亡工业”之称。世界模具市场总体上供不应求，市场需求量维持在 700 亿至 850亿美元，同时，我国的模具产业也迎来了新一轮的发展机遇。近几年，我国模具产业总产值保持 15%的年增长率（据不完全统计， 2005年国内模具进口总值达到 700 多亿，同时，有近 250 个亿的出口），到 2007 年模具产值预计为 700 亿元，模具及模具标准件出口将从现在的每年 9000 多万美元增长到 2006 年的 2 亿美元左右。单就汽车产业而言，一个型号的汽车所需模具达几千副，价值上亿元，而当 汽车更换车型时约有 80%的模具需要更换。 2005年我国汽车产销量均突破 550 万辆，预计 2007 年产销量各突破 700 万辆，轿车产量将达到 300万辆。另外，电子和通讯产品对模具的需求也非常大，在发达国家往往占到模具市场总量的 20%之多。目前，中国 17000多个模具生产厂点，从业人数约 50多万。 1999年中国模具工业总产值已达 245亿元人民币。工业总产值中企业自产自用的约占三分之二，作为商品销售的约占三分之一。在模具工业的总产值中，冲压模具约占 50%，塑料模具约占 33%，压铸模具约占 6%，其它各类模具约占 11%。 模具的发展是体现一个国家现代化水平高低的一个重要标志，就我国而言，经过了这几十年曲折的发展，模具行业也初具规模，从当初只能靠进口到现在部分进口已经跨了一大步，但还有一些精密的冲模自己还不能生产只能通过进口来满足生产需要。随着各种加工工艺和多种设计软件的应用使的模具的应用和设计更为方便。随着信息产业的不断发展，模具的设计和制造也越来越趋近于国际化。现在模具的计算机辅助设计和制造（ CAD/CAM）技术的研究和应用。大大提搞了模具设计和制造的效率。减短了生产周期。采用模具 CAD/CAM技术，还可提高模具质量，大 大减少设计和制造人员的重复劳动，使设计者有可能把精力用在创新和开发上。尤其是 pro/E和 UG等软件的应用更进一步推动了模具产业的发展。数控技术的发展使模具工作零件的加工趋进于自动化。电火花和线切割技术的广泛应用也对模具行业起到了飞越发展。模具的标准化程度在国内外现在也比较明显。特别是对一些通用件的使用应用的越来越多。其大大的提高了它们的互换性。加强了各个地区的合作。对整个模具的行业水平的提高也起到了重要的作用。 nts 5 冲压工艺是塑性加工的基本加工方法之一。它主要用于加工板料零件，所以有时也叫板料冲压。冲压不仅可 以加工金属板料，而且也可以加工非金属板料。冲压加工时，板料在模具的作用下，于其内部产生使之变形的内力。当内力的作用达到一定程度时，板料毛坯或毛坯的某个部位便会产生与内力的作用性质相对应的变形，从而获得一定的形状、尺寸和性能的零件。 冲压生产靠模具与设备完成加工过程，所以它的生产率高，而且由于操作简便，也便于实现机械化和自动化。 利用模具加工，可以获得其它加工方法所不能或难以制造的、形状复杂的零件。 冲压产品的尺寸精度是由模具保证的，所以质量稳定，一般不需要再经过机械加工便可以使用。 冲压加工一般不需 要加热毛坯，也不像切削加工那样大量的切削材料，所以它不但节能，而且节约材料。冲压产品的表面质量较好，使用的原材料是冶金工厂大量生产的轧制板料或带料，在冲压过程中材料表面不受破坏。 因此，冲压工艺是一种产品质量好而且成本低的加工工艺。用它生产的产品一般还具有重量轻且刚性好的特点。 冲压加工在汽车、拖拉机、电机、电器、仪器、仪表、各种民用轻工产品以及航空、航天和兵工等的生产方面占据十分重要的地位。现代各种先进工业化国家的冲压生产都是十分发达的。在我国的现代化建设进程中，冲压生产占有重要的地位。 当今，随着科 学技术的发展，冲压工艺技术也在不断革新和发展，这些革新和发展主要表现在以下几个方面： （ 1）工艺分析计算方法的现代化 （ 2）模具设计及制造技术的现代化 （ 3）冲压生产的机械化和自动化 （ 4）新的成型工艺以及技术的出现 （ 5）不断改进板料的性能，以提高其成型能力和使用效果。 nts 6 1.冲裁件的工艺性分析 冲压主要是按工艺分类，可分为分离工序和成形工序两大类。分离工序也称冲裁，其目的是使冲压件沿一定轮廓线从板料上分离，同时保证分离断面的质量要求。成形工序的目的是使板料在不破坯的条件下发生塑性变形，制成所需形状和尺 寸的工件。在实际生产中，常常是多种工序综合应用于一个工件。冲裁、弯曲、剪切、拉深、胀形、旋压、矫正是几种主要的冲压工艺。 冲压用板料的表面和内在性能对冲压成品的质量影响很大，要求冲压材料厚度精确、均匀；表面光洁，无斑、无疤、无擦伤、无表面裂纹等；屈服强度均匀，无明显方向性；均匀延伸率高；屈强比低；加工硬化性低。 在实际生产中，常用与冲压过程近似的工艺性试验，如拉深性能试验、胀形性能试验等检验材料的冲压性能，以保证成品质量和高的合格率。 模具的精度和结构直接影响冲压件的成形和精度。模具制造成本和寿命 则是影响冲压件成本和质量的重要因素。模具设计和制造需要较多的时间，这就延长了新冲压件的生产准备时间。 模座、模架、导向件的标准化和发展简易模具 (供小批量生产 )、复合模、多工位级进模 (供大量生产 )，以及研制快速换模装置，可减少冲压生产准备工作量和缩短准备时间，能使适用于减少冲压生产准备工作量和缩短准备时间，能使适用于大批量生产的先进冲压技术合理地应用于小批量多品种生产。 冲压设备除了厚板用水压机成形外，一般都采用机械压力机。以现代高速多工位机械压力机为中心，配置开卷、矫平、成品收集、输送等机械以及模具库和快速 换模装置，并利用计算机程序控制，可组成高生产率的自动冲压生产线。 在每分钟生产数十、数百件冲压件的情况下，在短暂时间内完成送料、冲压、出件、排废料等工序，常常发生人身、设备和质量事故。因此，冲压中的安全生产是一个非常重要的问题。 冲裁件的工艺性是指冲裁件在冲裁加工中的难易程度。所谓冲裁工艺性好是指能用普通的冲裁方法，在模具寿命和生产率较高、成本较低的条件下得到质量合格的冲裁件。因此，冲裁件的结构形状、尺寸大小、精度等级、材料及厚度等是否符合冲裁的工艺要求，对冲裁件质量、模具寿命和生产效率有很大的影响。 nts 7 1.1.冲裁件的结构工艺性 1.1.1.冲裁件的形状 图 1.零件及尺寸 产品材料为 铝 L2，材料厚度 1.0， 抗剪强度 80MPa,抗拉强度 75-110 Mpa。 1.1.2.冲裁件的尺寸精度 冲裁件的精度主要以其尺寸精度、冲裁断面粗糙度、毛刺高度三个方面的指标来衡量，根据零件图上的尺寸标注及公差，可以判断属于尺寸精度为 IT12IT14的经济级普通冲裁。 nts 8 2.制件冲压工艺方案的确定 2.1.冲压工序的组合 冲裁工序可以分为单工序冲裁、复合工序冲裁和连续冲裁。 冲裁方式根据下列因素确定： （ 1） 根据生 产批量来确定 对于年产量需求 100 万件的 该产品 来说采用复合模或连续模较合适。 （ 2） 根据对冲裁件尺寸形状的适应性来确定 产品 的尺寸较小，考虑到单工序送料不方便和生产效率低，因此常采用复合冲裁或连续冲裁。连续冲裁又可以加工形状复杂、宽度很小的异形冲裁件。 （ 3） 根据模具制造安装调整的难易和成本的高低来确定 , 对复杂形状的冲裁件来说，采用复合冲裁比采用连续冲裁较为适宜，因为模具制造安装调整较容易，且成本较低。 （ 4） 根据操作是否方便与安全来确定 复合冲裁其出件或清除废料较困难，工作安全性较差，连续冲裁较安全。 综上所述分析 ，在满足冲裁件质量与生产率的要求下，选择单工序冲裁方式，其模具寿命较长，生产率高，操作较方便和工作安全性高。 2.2.冲压顺序的安排 落料，弯曲共两道工序 nts 9 3.制件排样图的设计及材料利用率的计算 3.1.展开尺寸的计算 产品展开尺寸的计算： 两 角弯曲公式是 L=L1 + 2L2 + 2R 经过实际计算 L=14+2 19.46+3.14 0.5 =54.49 长度 B=7+23+3.14 1.5/2=32.355 展开尺寸与成型模具的间隙，模具结构等都有关系，因此 此尺寸目前是待定，在实际生产时需调节。 设计落料模时选用 整数 54 32.3。 展开图纸如下图所示： 此制件的形状较简单，需要圆角过渡，产品材料厚度比较大，可以加上 R1，便于模具的加工和减少冲压时在尖角处开裂的现象，同时也可以防止尖角部位刃口的过快磨损。 修改后的图纸如下： nts 10 3.2.制件排样图的设计 排样时需考虑如下原则： 1） 提高材料利用率（不影响冲件使用性能前提下，还可适当改变冲件的形状） 2） 合理排样方法使操作方便，劳动强度低且安全。 3） 模具结构简单、寿命长。 4） 保证冲件的质量和冲件对板料纤维方向的要求。 3.2.1.搭边与料宽 搭边 排样中相邻两个零件之间的余料或零件与条料边缘间的余料称为搭边。搭边的作用是补偿补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。 搭边值要合理确定，值过大，材料利用率低；值过小，搭边的强度与刚度不够，冲裁时容易翘曲或被拉断，不仅会增大冲裁件毛刺，有时甚至单边拉入模具间隙，造成冲裁力不均，损坏模具刃口。因此，搭边的最小宽度大于塑性变形区的宽度，一般可取等于材料的厚度。 搭边值的大小还与材料的力学性能、厚度、零件的形状与尺寸、排样的形式、送料及挡料方式、卸料方式等因素有关。搭边值 一般由经验确定，根据所给材料厚度 =1.0mm，确定搭边工作间 a1为 1.5mm, a为 1.8mm。具体可见排样图 。 nts 11 送料步距和条料宽度的确定 送料步距 条料在模具上每次送进的距离成为送料步距。每次只冲一个零件的步距 S的计算公式为 S=D+a1 S=32.3+1.5=33.8mm 式中 D 平行于送料方向的冲裁宽度； a1 冲裁之间的搭边值。 条料宽度 条料宽度的确定原则：最小条料宽度要保证冲裁时零件周 边有足够的搭边值，最大条料宽度要能在冲裁时顺利地在导料板之间送进，并与导料板之间有一定的间隙。 当用孔定距时，可按下式计算 条料宽度 B-=(Dmax+2a)- =(54+2 1.8) -0.5 =57.6-0.5 mm 式中 B 条料的宽度（ mm）； Dmax 冲裁件垂直于送料方向的最大尺寸（ mm）； a 侧搭边值； 条料宽度的单向（负向）公差； 剪切条料宽度偏差 =0.5, 因此 B=57.6-0.5 。 nts 12 3.3.材料利用率的计算 一个步距内 的材料利用率 为 =nF/Bs 100% =1 835.03/33.8 57.6 100%=42.89% 式中 F 一个步距内冲裁件面积（包括冲出的小孔在内）； n 一个步距内冲裁件数目； B 条料宽度（ mm）； s 步距； nts 13 4.确定总冲压力和选用压力机及计算压力中心 4.1.冲压力 冲压力是指冲裁力、卸料力、推件力和顶件力的总称。 4.1.1.冲裁力的计算 平刃口冲裁力可按下式计算 落料力计算 F=KL F=1.3 153.58 1.0 70=13975.78N =13.98KN 式中 F 冲裁力（ N）； L 冲裁件周边长度（ mm）； 材料抗剪强度（ MPa）； （ L2， 70MPa） 材料厚度； (mm) K 系数，通常 K=1.3； 4.1.2 卸料力 的计算 生产中常用下列公式计算 F 卸 =K 卸 F =0.045 13.98=0.63KN 式中 F 冲裁力； F 卸 卸料系数 nts 14 4.1.3.弯曲力的计算 此工件 U形弯曲时 力的计算，选计算公式为 F自 =(kbtt b)/(r+t) =(1.3 （ 19+19+12） 1 1 110)/(0.5+1) =4766.67N =4.77KN F自 材料在冲压行程结束时的自由弯曲力 b 弯曲件的宽度 t 弯曲件厚度 r 弯曲件内弯角半径 k 安全系数 b 材料的强度极限 b查表 =75 110,取 110 综上所述，总的冲裁力为 F总 =13.98+0.63=14.61KN 成型力 F 总 =4.77KN 4.2.压力中心的计算 采用解析法求压力中心，求 XG， YG（ 以 落料模为例） 建立坐标系如下图： nts 15 XYF1 落料力 F1= Lt b , 得 F1=13.98KN Y1 F1到 X轴的力臂 Y1=0 X1 F1到 Y轴的力臂 X1=0 根据合力距定理： YG = （ Y1F1） /（ F13） YG F冲压力到 X轴的力臂； YG=0 XG = （ X1F1） /（ F1） XG F冲压力到 Y轴的力臂； YG=0 4.3.压力机的选用 初步确定 压力机的型号： F公称 F总 因此选择压力机的型号为： JC23 63 压力机 型号为 JC23 63压力机的基本参数如：（表一） 公称压力 /KN 630 垫板尺寸 /mm 滑块行程 /mm 270 直径 80 滑块行程次数 /（次/min） 22 模柄孔尺寸 /mm 直径 60 深度 80 nts 16 最小封闭高度 /mm 190 滑块底面积尺寸 /mm 封闭高度调节量 80 滑块中心线至床身距离 /mm 床身最大可倾角 20 工作台尺寸 /mm 前后 450 左右 400 nts 17 5.凸、凹模刃口尺寸计算 5.1.凸、凹模刃口尺寸计算原则 设计落料模先确定凹模刃口尺寸，以凹模为基准，间隙取在凸模上；设计冲孔模先确定凸模刃口尺寸，以凸模为基准，间隙取在凹模上。 间隙是影响模具寿命的各种因素中占最主要的一个。冲裁过程中，凸模与被冲的孔之间，凹模与落料件之间的均有磨檫，而且间隙越小，磨檫越严重。在实际生产中受到制造误差和装配精度的限制，凸模不可能绝对垂直于凹模平面，而且间隙也不会绝对均匀分布，合理的间隙均可使凸模、凹模侧面与材料间的磨檫减小 ，并缓减间隙不均匀的不利影响，从而提高模具的使用寿命。 冲裁间隙对冲裁力的影响： 虽然冲裁力随冲裁间隙的增大有一定程度的降低，但是当单边间隙介于材料厚度 5%20%范围时，冲裁力的降低并不明显（仅降低 5%10%左右）。因此，在正常情况下，间隙对冲裁力的影响不大。 冲裁间隙对斜料力、推件力、顶件力的影响： 间隙对斜料力、推件力、顶件力的影响较为显著。间隙增大后，从凸模上斜、从凸模孔口中推出或顶出零件都将省力。一般当单边间隙增大到材料厚度的 15%25%左右时斜料力几乎减到零。 冲裁间隙对尺寸精度的影响： 间隙对冲裁件尺寸精度的影响的规律，对于冲孔和落料是不同的，并且与材料轧制的纤维方向有关。 通过以上分析可以看出，冲裁间隙对断面质量、模具寿命、冲裁力、斜料力、推件力、顶件力以及冲裁件尺寸精度的 影响规律均不相同。因此，并不存在一个绝对合理的间隙数值，能同时满足断面质量最佳，尺寸精度最佳，冲裁模具寿命最长，冲裁力、斜料力、推件力、顶件力最小等各个方面的要求。在冲压的实际生产过程中，间隙的选用主要考虑冲裁件断面质量和模具寿命这两个方面的主要因素。但许多研究结果表明，能够保证良好的冲裁件断面质量的间隙数值和可以获 得较高的冲模寿命的间隙数值也是不一致的。一般说来，当对冲裁件断面质量要求较高时，应选取较小的间隙值，而当对冲裁件的质量nts 18 要求不是很高时，则应适当地加大间隙值以利于提高冲模的使用寿命。 根据冲模在使用过程中的磨损规律，设计落料模时，凹模基本尺寸应取接近或等于零件的最小极限尺寸；设计冲孔模时，凸模基本尺寸则取接近或等于冲孔件的最大极限尺寸。按冲件精度和模具可能磨损程度，凸、凹模磨损留量在公差范围内的 0.5-1.0之间。磨损量用 x 表示，其中 为冲件的公差值，x 为磨损系数，其值在 0.5-1.0 之间，与冲件制造精度有 关，可按下列关系选取：零件精度 IT10 以上 X=1; 零件精度 IT11- IT13 X=0.75; 零件精度 IT14 X=0.5 。 不管落料还是冲孔，冲裁间隙一律采用最小合理间隙值（ Zmin） 。选择模具制造公差时，一般冲模精度较零件高 3-4级。对于形状简单的圆形、方形刃口，其制造偏差值可按 IT6- IT7 级选取；对于形状复杂的刃口尺寸制造偏差可按零件相应部位公差值的 1/4来选取；对于刃口尺寸磨损后无变化的制造偏差值可取冲件相应部位公差值的 1/8并冠以（）；若零件没有标注公差，则可按 IT14级取值。 零件尺寸公差与冲模刃口尺寸的制造偏差应按“入体”原则标注单向公差，即：落料件上偏差为零，只标注下偏差；冲孔件下偏差为零，只标注上偏差。如果零件公差是依双向偏差标注的，则应换算成单向标注。磨损后无变化的尺寸除外。 5.2.凸、凹模刃口尺寸计算方法 5.2.1.凸模和凹模分开加工 这种方法主要适用于圆形或简单刃口。设计时，需在图样上分别标注凸模和凹模刃口尺寸及制造公差。并且保证冲模的制造公差与冲裁间隙之间满足： d+ p Zmax-Zmin nts 19 5.2.2.凸模和凹模配合加工 配合加工方法，就是先按尺寸和 公差制造出凹模或凸模其中一个，然后依此为基准再按最小合理间隙配做另一件。采用这种方法不仅容易保证冲裁间隙，而且还可以放大基准件的公差，不必检验 d+ p Zmax-Zmin 。同时还能大大简化设计模具的绘图工作。目前，工厂对单件生产的模具或冲制复杂形状的模具，广泛采用配合加工的方法来设计制造。 冲孔凸模和落料凹模尺寸按下列公式计算： 落料时 Dp=(Dmax-X -Zmin)- p 式中 Dp dp 分别为落料和冲孔凸模的刃口尺寸（ mm）； Dmax 为落料件的最大极限尺寸（ mm） ； 工件公差； p 凸模制造公差，通常取 p= /4； p 刃口中心距对称偏差，通常取 p = /8； Lp 凸模中心距尺寸（ mm）； L 冲件中心距基本尺寸（ mm）； Zmin 最小冲裁间隙（ mm）； 落料凹模尺寸： Aj1=(Amax-X)+ =54-0.5 0.04=53.98+0.02; Aj2=(Amax-X)+ =32.3-0.5 0.04=32.28+0.02; Aj3=(Amax-X)+ =12-0.5 0.04=11.98+0.02; Aj4=(Amax-X)+ nts 20 =1-0.5 0.04=0.98+0.02; Aj5=(Amax-X)+ =2-0.5 0.04=1.98+0.02; 落料凸模尺寸： Hj1=(Aj1-2Z)+ =54-2 0.04=53.92+0.02; Hj2=(Aj2-2Z)+ =32.3-2 0.04=32.22+0.02; Hj3=(Aj3-2Z)+ =12-2 0.04=11.92+0.02; Hj4=(Aj4-Z)+ =1-0.04=0.96+0.02; Hj5=(Aj5-Z)+ =2-0.04=1.96+0.02; 5.3.弯曲 对于 U形弯曲件，必须选择适当的间隙值，因为凸凹模间隙小了，摩擦力 和弯曲力就大 ,当间隙过小时，还会使制件直边料厚减薄和出现话痕，同时还降低凹模寿命。若间隙过大，制件回弹量增大，误差增加，从而降低制件精度，所以弯曲模具间隙的大小对制件质量、弯曲力和模具寿命有较大的影响。 生产中是根据弯曲件材料的力学性能，材料厚度，制件精度和弯边长度来确定其凸凹模间隙。 Z/2=t+nt 其中 Z/2-弯曲凸凹模的单边间隙 t-材料厚度的基本尺寸 nts 21 n-间隙系数 经查表格， n=0.05 凸模及凹模尺寸计算是依据弯曲件的使用要求来确定的。起原则 是弯曲件标注外形尺寸时，则以凹模为基准件，间隙放在凸模上。当弯曲件标注的是内尺寸时，是以凸模为基准件，间隙取在凹模上。同时应该注意弯曲件精度，回弹趋势和模具的磨损规律。 （ 1）、制件标注外形尺寸 凹模尺寸为 L d=（ Lmax 0.75） 凸模尺寸为 L p=（ Ld Z） （ 2）、制件标注内尺寸 凸模尺寸为 L p=（ Lmin +0.4） 凹模尺寸为 L d=（ Lp+Z） 其中 L 弯曲件的外形或内尺寸 弯曲件的尺寸偏差 L d 弯曲凹模的基本尺寸 L p 弯曲凸模的基本尺 寸 Z 凸凹模双面间隙 具体计算如下，制件标注外形尺寸，按此公式计算 弯曲 凹模尺寸为 L d=（ Lmax 0.75） =16 凸模尺寸为 L p=（ Ld Z） =14 nts 22 6.模具整体结构形式设计 6.1.落料模结构形式： 6.2.弯曲模的结构形式 nts 23 7.模具零件的结构设计 7.1.落料凸模的设计 材料： Cr12Mov 硬度： 58 62HRC （如图） ，外形与固定板过盈配合，与 下 模板螺钉连接， 7.2.落料凹模的设计 材料： Cr12Mov 硬度： 55 58HRC 形状结构：（如图） nts 24 与上模板配作7.3.弯 曲凸模的设计 材料： Cr12Mov 硬度： 55 58HRC 形状结构：（如图） ，与固定板用台阶固定，然后，上模用打料来做卸料。 7.4.弯曲凹模的设计 材料： Cr12Mov nts 25 硬度： 55 58HRC 形状结构：（如图） 与下模板配作7.5.凹模芯 的设计 材料： Cr12Mov 硬度： 55 58HRC 形状结构：（如图） nts 26 8.模具的总装配 1、确定装配基准件 应以 落料 凸模为装配基准件。 首先要确定凸模在模架中的位置， 安装凸模组件， 确定凸模组件在下模座的位置， 然后用平行板将凸模和下模座夹紧，在下模座上划出 弯曲孔线，进而安装下模座其他组件。 2、安装上模部分 检查上模部分各个零件尺寸是不是满足装配技术条件要求。 安装上模，调整冲裁间隙， 将上模系统各零件分别装于上模座内。 3、安装下模部分 4、自检 按冲模技术条件进行总装配检查。 5、检验 6、试冲 nts 27 设计小结 毕业设计是一种综合性较强的专业实践环节，它具知识面宽、学科广、综合性强，通过这次毕业设计，我巩固了以前学过的知识，提高了查阅资料的能力，使我更加认识到毕业设计的重要
