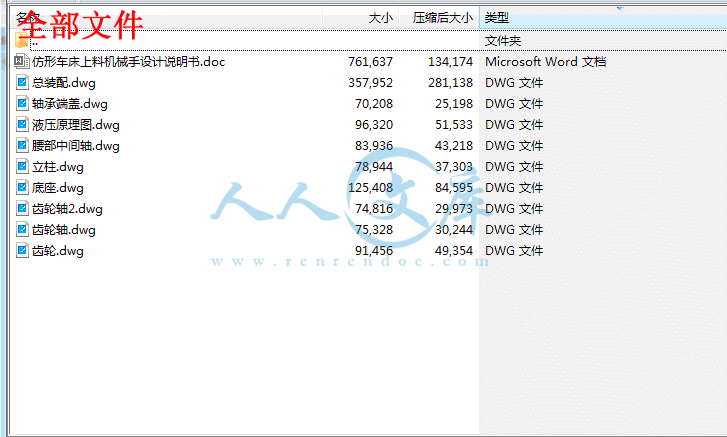

资源目录

仿形车床上料机构设计【全套CAD图纸+毕业论文】【原创资料】.rar

仿形车床上料机械手设计说明书.doc---(点击预览)

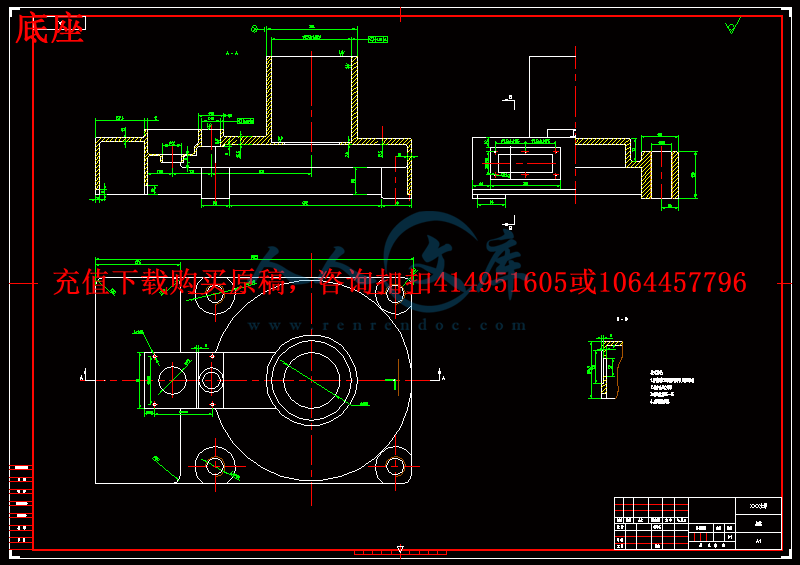

底座.dwg

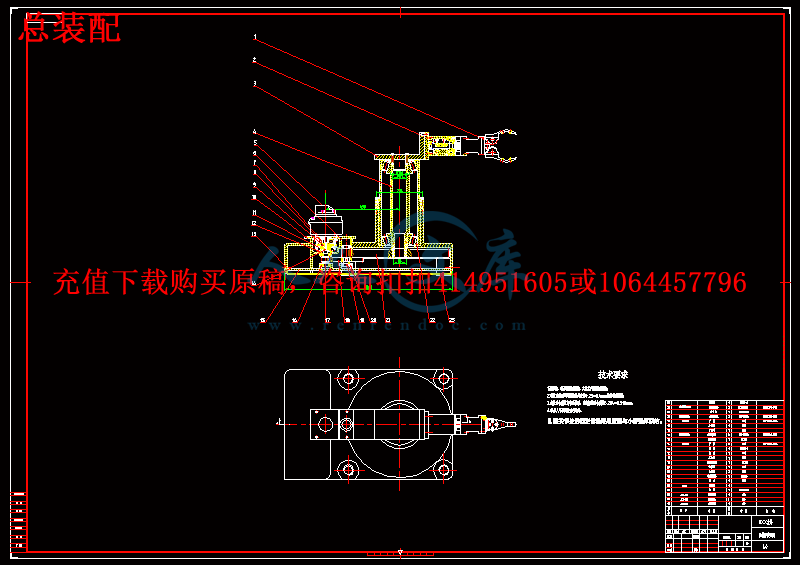

总装配.dwg

液压原理图.dwg

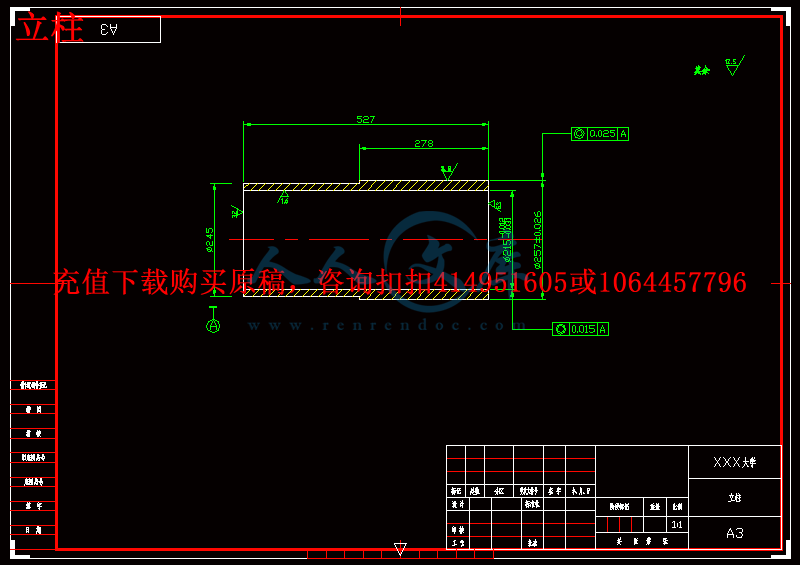

立柱.dwg

腰部中间轴.dwg

轴承端盖.dwg

齿轮.dwg

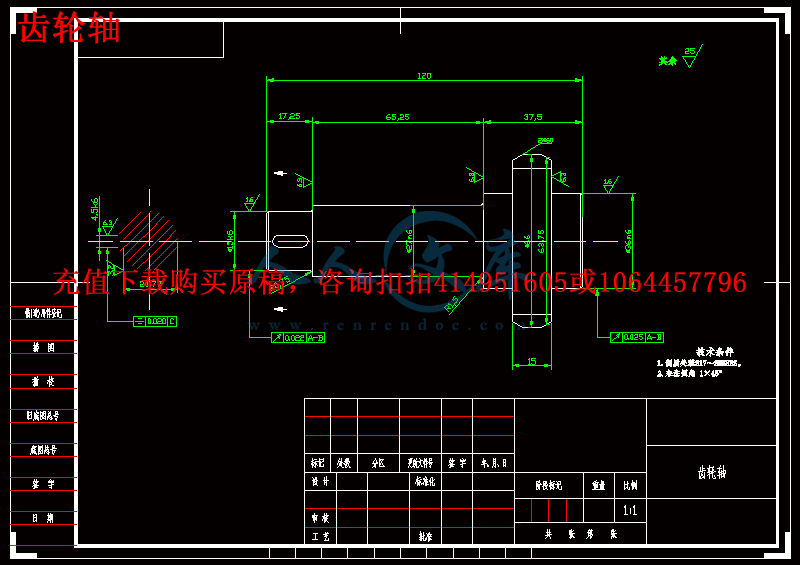

齿轮轴.dwg

齿轮轴2.dwg

压缩包内文档预览：(预览前15页/共35页)

编号：468721 类型：共享资源大小：749.43KB 格式：RAR 上传时间：2015-08-07 上传人：好资料QQ****51605 IP属地：江苏

150
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 车床机构设计全套 cad 图纸毕业论文原创资料

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要

随着现代科学技术的发展，机器人技术越来越受到广泛关注，在工业生产日益现代化的今天，机器人的使用变得越来越普及。因此，对于机器人技术的研究也变得越来越迫切，尤其是工业机器人方面。本论文作者针对这一领域，设计了一款仿形车床上料机械手，该机器人拥有两个自由度。首先，作者针对该机器人的设计要求，对结构设计选择了一个最优方案，对关键零件设计并进行校核。

本课题是一个机械、液压紧密的实用性项目，文中对机械手机械结构的设计、液压系统的设计讨。最后，总结了全文，指出了机械手的改进措施、应用前景和发展方向。

关键字：机械手，液压系统，仿形车床

Abstract

With the development of modern science and technology, robotic technology is more and more attention, in an increasingly modernized industrial production, the use of robots is becoming more and more popular. Therefore, the research of robot technology becomes more and more urgent, especially the industrial robot. The author of this thesis in this field, designed a lathe feeding manipulator, the robot has two degrees of freedom. First of all, the author according to the requirement of design of the robot, the structure design to choose an optimal scheme for the design of key parts, and check.

This research project is a mechanical, hydraulic strong practicability, design of mechanical structure, mechanical mobile phone of hydraulic system in this paper. Finally, summarized the full text, points out the improvement measures, manipulator application prospect and development direction.

Keywords: manipulator, hydraulic system, copying lathe

摘要2

Abstract3

第1章绪论9

1.1 选题背景及其意义9

1.2 国内外研究现状与发展趋势9

1.2.1 国内的研究现状9

1.2.2 国外研究现状10

1.2.3 发展趋势11

1.3 本设计主要研究的内容11

第2章机械手的总体设计13

2.1 机械手的组成及各部分关系概述13

2.2 机械手的设计分析13

2.2.1 设计要求13

2.2.2 总体设计任务分析13

2.2.3 总体方案拟定16

第3章机械手结构的设计分析17

3.1 末端操作器的设计分析17

3.2 手腕的设计分析17

3.3 机身和机座的设计分析17

第4章机械手各部件的载荷计算19

4.1 设计要求分析19

4.2 手指夹紧机构的设计19

4.3 机身摆动机构载荷力矩的计算20

4.4 初选系统工作压力21

第5章机械手各部件结构尺寸计算及校核23

5.1 手指油缸尺寸的确定23

5.2 机身摆动机构的确定26

5.3 强度校核26

5.4 弯曲稳定性校核27

第6章液压系统的设计29

6.1 制定基本方案29

6.1.1 基本回路的选择29

6.2 液压元件的选择30

6.2.1 液压泵的选择30

6.2.2 液压泵所需电机功率的确定31

6.2.3 液压阀的选择32

6.2.4 液压辅助元件的选择原则32

6.2.5 油箱容量的确定34

6.2.6 液压原理图34

结论36

参考文献37

致谢38

第1章绪论

1.1 选题背景及其意义

随着工业自动化程度的提高，工业现场的很多易燃、易爆等高危及重体力劳动场合必将由机器人所代替。这一方面可以减轻工人的劳动强度，另一方面可以大大提高劳动生产率。

通过本课题，让学生在毕业设计过程中综合大学所学基础课程及专业课程，培养学生综合应用所学知识和技能去分析和解决一般工程技术问题的能力；进一步培养学生分析问题、创造性地解决实际问题的能力。

本课题中仿形车床上料机械手系统主要采用液压驱动。












内容简介：: 1 毕业设计（说明书）题目仿形车床上料机械手设计专业 XXXXXXXXXXXXXXXXXXXXX 学生姓名学号指导教师论文字数完成日期 2014年 X月 nts 2 摘要随着现代科学技术的发展，机器人技术越来越受到广泛关注，在工业生产日益现代化的今天，机器人的使用变得越来越普及。因此，对于机器人技术的研究也变得越来越迫切，尤其是工业机器人方面。本论文作者针对这一领域，设计了一款仿形车床上料机械手，该机器人拥有两个自由度。首先，作者针对该机器人的设计要求，对结构设计选择了一个最优方案，对关键零件设计并进行校核。本课题是一个机械、液压紧密的实用性项目，文中对机械手机械结构的设计、液压系统的设计讨。最后，总结了全文，指出了机械手的改进措施、应用前景和发展方向。关键字：机械手，液压系统，仿形车床nts 3 Abstract With the development of modern science and technology, robotic technology is more and more attention, in an increasingly modernized industrial production, the use of robots is becoming more and more popular. Therefore, the research of robot technology becomes more and more urgent, especially the industrial robot. The author of this thesis in this field, designed a lathe feeding manipulator, the robot has two degrees of freedom. First of all, the author according to the requirement of design of the robot, the structure design to choose an optimal scheme for the design of key parts, and check. This research project is a mechanical, hydraulic strong practicability, design of mechanical structure, mechanical mobile phone of hydraulic system in this paper. Finally, summarized the full text, points out the improvement measures, manipulator application prospect and development direction. Keywords: manipulator, hydraulic system, copying lathe ntsXXXX 大学本科毕业设计说明书 4 目录摘要 . 2 Abstract. 3 第 1 章绪论 . 6 1.1 选题背景及其意义 . 6 1.2 国内外研究现状与发展趋势 . 6 1.2.1 国内的研究现状 . 6 1.2.2 国外研究现状 . 7 1.2.3 发展趋势 . 8 1.3 本设计主要研究的内容 . 8 第 2 章机械手的总体设计 . 10 2.1 机械手的组成及各部分关系概述 . 10 2.2 机械手的设计分析 . 10 2.2.1 设计要求 . 10 2.2.2 总体设计任务分析 . 10 2.2.3 总体方案拟定 . 13 第 3 章机械手结构的设计分析 . 14 3.1 末端操作器的设计分析 . 14 3.2 手腕的设计分析 . 14 3.3 机身和机座的设计分析 . 14 第 4 章机械手各部件的载荷计算 . 16 4.1 设计要求分析 . 16 4.2 手指夹紧机构的设计 . 16 4.3 机身摆动机构载荷力矩的计算 . 17 4.4 初选系统工作压力 . 18 第 5 章机械手各部件结构尺寸计算及校核 . 20 5.1 手指油缸尺寸的确定 . 20 5.2 机身摆动机构的确定 . 23 5.3 强度校核 . 23 ntsXXXX 大学本科毕业设计说明书 5 5.4 弯曲稳定性校核 . 24 第 6 章液压系统的设计 . 26 6.1 制定基本方案 . 26 6.1.1 基本回路的选择 . 26 6.2 液压元件的选择 . 27 6.2.1 液压泵的选择 . 27 6.2.2 液压泵所需电机功率的确定 . 28 6.2.3 液压阀的选择 . 29 6.2.4 液压辅助元件的选择原则 . 29 6.2.5 油箱容量的确定 . 31 6.2.6 液压原理图 . 31 结论 . 33 参考文献 . 34 致谢 . 35 ntsXXXX 大学本科毕业设计说明书 6 第 1 章绪论 1.1 选题背景及其意义随着工业自动化程度的提高，工业现场的很多易燃、易爆等高危及重体力劳动场合必将由机器人所代替。这一方面可以减轻工人的劳动强度，另一方面可以大大提高劳动生产率。通过本课题，让学生在毕业设计过程中综合大学所学基础课程及专业课程，培养学生综合应用所学知识和技能去分析和解决一般工程技术问题的能力；进一步培养学生分析问题、创造性地解决实际问题的能力。本课题中仿形车床上料机械手系统主要采用液压驱动。 1.2 国内外研究现状与发展趋势 1.2.1 国内的研究现状工业机械手最早应用在汽车制造工业，常用于焊接、喷漆、上下料和搬运。工业机械手延伸和扩大了人的手足和大脑功能，它可替代人从事危险、有害、有毒、低温和高温等恶劣环境中工作：代替人完成繁重、单调重复劳动，提高劳动生产率，保证产品质量。目前主要应用与制造业中，特别是电器制造、汽车制造、塑料加工、通用机械制造及金属加工等工业。工业机械手与数控加工中心，自动搬运小车与自动检测系统可组成柔性制造系统和计算机集成制造系统，实现生产自动化。随着生产的发展，功能和性能的不断改善和提高，机械手的应用领域日益扩大。我国工业机械手的研究与开发始于 20 世纪 70 年代。 1972 年我国第一台机械手开发于上海，随之全国各省都开始研制和应用机械手。从第七个五年计划（ 1986-1990）开始，我国政府将工业机器人的发展列入其中，并且为此项目投入大量的资金，研究开发并且制造了一系列的工业机器人，有由北京机械自动化研究所设计制造的喷涂机器人，广州机床研究所和北京机床研究所合作设计制造的点焊机器人，大连机床研究所设计制造的氩弧焊机器人，沈阳工业大学设计制造的装卸载机器人等等。这些机器人的控制器，都是由中国科学院沈阳自动化研究所和北京科技大学机器人研究所开发的，同时一系列的机器人关键部件也被开发出来，如机器人专用轴承，减震齿轮，直流伺服电机，编码器， DC PWMntsXXXX 大学本科毕业设计说明书 7 等等。我国的工业机械手发展主要是逐步扩大其应用范围。在应用专业机械手的同时，相应的发展通用机械手，研制出示教式机械手、计算机控制机械手和组合式机械手等。可以将机械手各运动构件，如伸缩、摆动、升降、横移、俯仰等机构，设计成典型的通用机构，以便根据不同的作业要求，选用不用的典型机构，组装成各种用途的机械手，即便于设计制造，又便于跟换工件，扩大了应用范围。目前国内机械手主要用于机床加工、锻造。热处理等方面，数量、品种、性能方面都不能满足工业生产发展的需要。所以，在国内主要是逐步扩大应用范围，重点发展铸造、热处理方面的机械手，以减轻劳动强度，改善作业条件，在应用专业机械手的同时，相应的发展通用机械手，有条件的要研制示教式机械手、计算机控制机械手和组合机械手等。同时要提高速度，减少冲击，正确定位，以便更好的发挥机械手的作用。此外还应大力研究伺服型、记忆再现型，以及具有触觉、视觉等性能的机械手，并考虑与计算机连用，逐步成为整个机械制造系统中的一个基本单元。 1.2.2 国外研究现状国外机械手在机械制造行业中应用较多，发展也很快。目前主要用于机床、横锻压力机的上下料，以及点焊、喷漆等作业，它可按照事先指定的作业程序来完成规定的操作。国外机械手的发展趋势是大力研制具有某种智能的机械手。使它具有一定的传感能力，能反馈外界条件的变化，作相应的变更。如发生少许偏差时候，即能更正并自行检测，重点是研究视觉功能和触觉功能。目前已经取得一定的成绩。 1962 年，美国联合控制公司在上述方案的基础上，又试制成一台数控示教再现型机械手。运动系统仿造坦克炮塔，臂可以回转、俯仰、伸缩，用液压驱动；控制系统用磁鼓做储存装置。不少球面坐标式机械手就是在这个基础上发展起来的；同年该公司和普曼公司合并成为万能制动公司，专门生产工业机械手。 1962年美国机械铸造公司也实验成功一种叫 Versatran 机械手，原意是灵活搬运，可做点位和轨迹控制：该机械手的中央立柱可以回转、升降、伸缩，采用液压驱动，控制系统也是示教再现型。虽然这 2 种机械手出现在六十年代初，但都是国外机械手发展的基础。从 60 年代后期起，喷漆、弧焊工业机器人相继在生产中开始ntsXXXX 大学本科毕业设计说明书 8 应用。 1978 年美国 Unimate 公司和斯坦福大学、麻省理工学院联合研制出一种Unimation Vic.arm 型工业机械手，装有小型电子计算机进行控制，用于装配作业。联邦德国机器制造业是从 1970 年开始应用机械手，主要用于起重运输、焊接和设备的上下料等作业：联邦德国 Kuka 公司还生产一种点焊机械手，采用关节式结构和程序控制；日本是工业机器人发展最快，应用国家最多的国家，自1969 年从美国引进两种典型机械手后，开始大力从事机械手的研究，目前以成为世界上工业机械手应用最多的国家之一。前苏联自六十年代开始发展应用机械手，主要用于机械化、自动化程序较低、繁重单调、有害于健康的辅助性工作。 1.2.3 发展趋势现代汽车制造工厂的生产线，尤其是主要工艺的焊接生产线，大多采用了气动机械手。车身在每个工序的移动；车身外壳被真空吸盘吸起和放下，在指定工位的夹紧和定位；点焊机焊头的快速接近、减速软着陆后的变压控制点焊，都采用了各种特殊功能的气动机械手。目前世界高端工业机械手均具有高精化，高速化，多轴化，轻量化等的发展趋势。定位精度可以满足微米及亚微米级要求，运行速度可以达到 3M/S，良新产品可以达到 6 轴，负载 2KG 的产品系统总重已突破 100KG。更重要的是将机械手、柔性制造系统和柔性制造单元相互结合，从而根本改变目前机械制造系统的人工操作状态。同时，随着机械手的小型化和微型化，其应用领域将会突破传统的机械领域，从而向着电子信息、生物技术、生命科学及航空航天等高端行业发展。 1.3 本设计主要研究的内容本课题研究的机械手一共拥有两个自由度，采用全液压驱动，本文拟定解决的主要问题如下： 1、机械部分机械手的执行机构，由手爪、手腕、手臂、支座组成。手爪是抓取机构，用来夹紧或是松开工件，与人的手指相仿，能完成人手的类似动作。手腕是连接手指和手臂的元件，可以进行回转动作。简单的机械手可以没有手腕，而只有手臂，手臂的动作和手腕相类似，只是动作范围更大，可以前后伸缩，上下俯仰和左右摆动等。支柱用来支撑手臂，它是固定的。 ntsXXXX 大学本科毕业设计说明书 9 （ 1）机械结构部分 1.运动形式方案选择为实现不同动作，应选取不同方案。本课题已确定采用球坐标机构。 2.机身结构机身采用回转与俯仰结构机身。实现回转的驱动方案有几种，摆动油缸驱动，升缩油缸在上，回转油缸在下。实现机身回转采用液压马达驱动。 3.手腕结构手腕的运动方式为回转运动，回转运动采用摆动油缸来实现。 4.执行结构执行机构设计根据我所设计的机械手的要求，抓取同样用液压缸驱动。（ 2）机械手驱动方案采用液压驱动，液压实现机身的回转与手腕的回转。为实现机身的旋转，选用液压马达驱动。手腕回转采用摆动油缸驱动，手抓的驱动同样采用液压驱动。 ntsXXXX 大学本科毕业设计说明书 10 第 2 章机械手的总体设计 2.1 机械手的组成及各部分关系概述机械手由三大部分（机械部分、传感部分、控制部分）六个子系统（驱动系统、机械结构系统、感受系统、机器人 -环境交互系统、人机交互系统、控制系统）组成。机械结构系统：机器人的机械结构又主要包括末端操作器、手腕、手臂、机身（立柱）。驱动系统：驱动器是把从动力源获得的能量变换成机械能，使机器人各关节工作的装置，常见的驱动形式有步进电机驱动、直流电机驱动、交流电机驱动、液压驱动、气压驱动以及近些年出现的一些特殊的新型驱动（例如超声波驱动、磁致伸缩驱动、静电驱动等）。控制系统：机器人的控制方式多种多样，根据作业任务不同，主要可分为点位控制方式（ PTP）、连续轨迹控制方式（ CP）、力（力矩）控制方式和智能控制方式。 2.2 机械手的设计分析 2.2.1 设计要求该机械手的动作流程：初始位姿手爪松开抓住物体机身旋转手腕旋转 90 放下物体手腕归位机身回转回到初始位姿。 2.2.2 总体设计任务分析 (1) 结构形式的设计 : 机械手常见的运动形式有 1）直角坐标型 2）圆柱坐标型 3）球坐标（极坐标）型 4）关节型（回转坐标）型 5）平面关节型五种 1 。圆柱坐标型是由三个自由度组成的运动系统，工作空间为圆柱形，它与直角坐标型比较，在相同的空间条件下，机体所占体积小，而运动范围大。直角坐标型，其运动部分的三个相互垂直的直线组成，其工作空间为长方体，它在各个轴向的移动距离可在坐标轴上直接读出，直观性强，易于位置和姿态的编程计算，定位精度高，结构简单，但机体所占空间大，灵活性较差。球坐标型，它由两个转动和一个直线组成，即一个回转，一个俯仰和一个伸ntsXXXX 大学本科毕业设计说明书 11 缩，其工作空间图形唯一球体，它可以做上下俯仰动作并能够抓取地面上的东西或较低位置的工件，具有结构紧凑、工作范围大的特点，但是结构比较复杂。关节型，这种机器人的手臂与人体上肢类似，其前三个自由度都是回转关节，这种机器人一般由和大小臂组成，立柱与大臂间形成肘关节，可使大臂作回转运动和使大臂作俯仰运动，小臂作俯仰摆动，其特点是工作空间范围大，动作灵活，通用性强，能抓取靠近机座的工件。平面关节型，采用两个回转关节和一个移动关节，两个回转关节控制前后、左右运动，而移动关节控制上下运动。这种机器人在水平方向上有柔顺度，在垂直方向上有较大的刚度，它结构简单，动作灵活，多用于装配作业中，特别适合中小规格零件的插接装配。综上，本次设计中采用回转坐标型。 (2) 自由度的确定：自由度 (Degrees of Freedom)，指机器人所具有的独立坐标轴运动的数目。在运动形式上分为为直线运动 P，为旋转运动 R。末端执行器的执行动作不算作机械手的自由度。自由度数的多少反映了这种机械手能完成动作的复杂程度，根据对机械手必须完成的动作的研究，设计两个自由度的机械手即可完成所规定的工作任务。 (3) 驱动方式的选择 :1）驱动系统有液压驱动 2）气压驱动 3）电机驱动 4）机械联动四种，其中液压驱动和气压驱动较为通用 5 。液压驱动：结构紧凑、动作平稳、耐冲击、耐振动、防爆性好。而且液压技术比较成熟，具有动力大、力惯量比大、快速响应高、易于实现直接驱动等特点。气压驱动：具有速度快、系统结构简单、造价较低、维修方便、清洁等特点，适用于中小负载的系统中，但对速度很难进行精确控制，且气压不可太高，所以抓举能力较低，难于实现伺服控制。电机驱动：步进或伺服电机可用于程序复杂、运动轨迹要求严格的小型通用机械手；异步电机、直流电机适用于抓重大、速度低的专用机械手；电源方便，响应快，驱动力较大，信号检测、传递、处理方便，控制方式灵活，安装维修方便。但控制性能差，惯性大，不易精确定位。机械联动：动作可靠，动作范围小，结构比较复杂，适用于自由度少、速度快的专用机械手。 ntsXXXX 大学本科毕业设计说明书 12 并且，同其他转动方式相比较，传动功率相同时，液压传动装置的重量轻，体积紧凑，可实现无级变速，调速范围大。运动件的惯性小，能够频繁顺序换向，传动工作平稳，系统容易实现缓冲吸着震，并能自动防止过载。与电气配合，容易实现动作和操作自动化，与微电子技术和计算机配合，能够实现各种自动控制工作 4 。液压元件基本已经上系列化、通用化和标准化，利于 CAD 技术的应用、提高工效，降低成本。容易达到较高的单位面积压力，较小的体积可获得较大的出力（推力或转距）。液压系统介质的可压缩性小，工作较平稳，可靠，并可实现较高的位置精度。液压传动中，力，速度和方向比较容易实现自动控制。液压装置采用油液做介质，具有防锈性和自润滑效能，可以提高机械效率，使用寿命长。综上，本次设计采用液压驱动。 (4) 控制方式的选择 :1）点位控制方式（ PTP） 2）连续轨迹控制方式（ CP）3）力（力矩）控制方式 4）智能控制方式 1 。点位控制的特点是只控制工业机器人末端执行机构在作业空间中某些规定的离散点上的位姿。控制时只要求工业机器人快速、准确地实现相邻各点之间的运动，而对达到目标点的运动轨迹不做任何规定。这种控制方式的主要技术指标是定位精度和运动所需时间。由于其控制方式易于实现，常应用于上下料、搬运、点焊等工业机器人。连续轨迹控制的特点是连续的控制工业机器人末端执行器在作业空间的位姿，要求其严格按照预定的轨迹和速度在一定的精度要求内运动，而且速度可控，轨迹光滑且运动平稳。这种控制方式的主要技术指标是工业机器人末端操作器位姿的轨迹跟踪精度及平稳性。常用于弧焊、喷漆、去毛边和检测作业机器人。力（力矩）控制方式常用于准确定位并要求使用适度的力或力矩来完成装配、抓放物体等工作。智能控制方式是通过传感器获得周围环境的知识，并根据自身内部的知识库相应做出决策。采用智能控制技术的机器人具有较强的环境适应性及自学能力，技术难度及成本要求都比较高。综上，本次设计采用点位控制。 ntsXXXX 大学本科毕业设计说明书 13 2.2.3 总体方案拟定因为本机械手工作范围大，位置精度要求高。考虑本机械手工作要求的特殊情况，本设计采用悬臂式二自由度的机械手：自由度具体分配如下： 1）手臂回转自由度。拟采用液压马达来实现，液压马达通过齿轮传动通过带动与之相连的缸体也发生转动，从而实现机身的回转。其行程角度靠挡块和限位行程开关来调整。 2）手腕回转自由度。拟采用摆动液压缸来实现。其行程角度靠挡块和限位行程开关来调整。 ntsXXXX 大学本科毕业设计说明书 14 第 3 章机械手结构的设计分析 3.1 末端操作器的设计分析工业机器人的末端操作器是机器人直接用于抓取、握紧、吸附专用工具等进行操作的部件，根据被操作工件的形状、尺寸、重量、材质及表面形态各有不同，其形式也多种多样，大部分末端操作器的结构是根据特定的工件专门加工的，常用的有四类： 1）夹钳式取料手 2）吸附式取料手 3）专用操作器及转换器 4）仿生多指灵巧手 1 。夹钳式取料手是工业机器人最常用的一种末端操作器形式，在流水线上应用广泛。它一般由手指、驱动机构、传动机构、连接与支承元件组成，工作机理类似于常用的手钳。吸附式取料手靠吸附力取料，根据吸附力的不同分为气吸附和磁吸附两种。吸附式取料手应用于大平面（单面接触无法抓取）、易碎（玻璃、磁盘）、微小（不易抓取）的物体。因为专用操作器及转换器和仿生多指灵巧手的技术难度及成本要求都比较高，故在此不多做介绍。 3.2 手腕的设计分析机器人手腕是连接末端操作器和手臂的部件，它的作用是调节或改变工件方位，因而它具有独立的自由度，以使机器人末端操作器适应复杂的动作要求。此处手腕需实现手部的翻转（ Roll）动作，腕部结构主要体现在手部相对于臂部的旋转运动上。 3.3 机身和机座的设计分析机身，又称为立柱，是支撑手臂的部件，并能辅助实现手臂的升降、回转或俯仰运动。它是机器人的基础部分，起支承作用。对固定机器人，直接连接在地面基础上，对移动式机器人，则安装在移动机构上。机器人机座可分为固定式和行走式两种，一般工业机器人的机座为固定式。1 固定式机器人的机身直接连接在地面基础上，也可以固定在机身上。此处要求机械手的工作范围比较小，故设计为固定式机器人，机身与机座用ntsXXXX 大学本科毕业设计说明书 15 螺柱连接，机座用螺栓固定在地面基础上。机身设计要求： 1）刚度和强度大，稳定性好 2）运动灵活，导套不宜过短，避免卡死 3）驱动方式适宜，结构布置合理。 ntsXXXX 大学本科毕业设计说明书 16 第 4 章机械手各部件的载荷计算 4.1 设计要求分析本课题设计的仿形车床上料机械手采用关节型坐标系、全液压驱动，具有手臂伸缩、俯仰、回转、抓取和手腕回转五个自由度。执行机构相应由手部抓取机构、手腕回转机构、手臂伸缩机构、手臂俯仰机构、手臂回转机构和手抓的抓取机构等组成，每一部分均由液压缸驱动与控制。 4.2 手指夹紧机构的设计设计中采用四指 V 形结构，指面光滑，避免工件被夹持部位的表面受损。手指的驱动采用弹簧复位（单活塞杆）单作用液压缸，传动机构采用斜楔杠杆式复合回转传动，并在杠杆上装有张紧弹簧，以保证手指夹紧驱动液压缸的复位 1 。手指厚度根据需要夹持的工件设定， V 形指合拢后的的尺寸为工件被夹持部位直径的外接正六边形，保证了机械手工作时的可靠性。手指加在工件上的夹紧力，是设计手部结构的主要依据。夹紧力必须克服工件重力所产生的载荷以及工件运动状态变化所产生的载荷（惯性力或惯性力矩），以使工件保持可靠的夹紧状态 5 。手指对工件的夹紧力NF计算： NF GKKK 321（ 4-1）式中： 1K 安全系数，通常取 1.2 2.0； 2K 工作情况系数，主要考虑惯性力的影响。可估算： 2K =ga1（ 4-2）其中： g 重力加速度； a 运载工件时重力方向的最大上升加速度，可计算：响tva max （ 4-3） ntsXXXX 大学本科毕业设计说明书 17 maxv 运载工件时重力方向的最大上升速度， maxv0.07 sm/ 。响t 系统达到最高速度的时间，一般取 0.3 0.5s 。 3K 方位系数，根据手指与工件形状以及手指与工件位置不同进行选定。 3K0.9 1.1。 G 被抓取工件所受重力（ N ）。计算可得： NF GKKK 321 N1608.1560.18.9 35.0/07.010.1 手指夹紧由单作用液压缸驱动实现，则手指夹紧缸的载荷为：夹紧F 160N 4.3 机身摆动机构载荷力矩的计算臂部回转运动驱动力矩 ,应根据启动时产生的惯性力矩与回转部件支承处的摩擦力矩来计算。回转动时 ,由于起动过程中不是等加速运动 ,所以最大驱动力矩比理论上平均值大一些，计算时一般取 1.3 倍。计算时还要考虑液压马达的机械效率m（ 0.9 0.99），驱动力矩按下式计算： maf TTT /)(3.1 手臂（ 4-4）式中： fT 摩擦力矩 (包括各支承处的摩擦力矩 ) （ mM ）； aT 起动时惯性力矩（ mM ），一般按下式计算 : tJJT a （ 4-5）其中： J 臂部对其回转轴线的转动惯量（ mM ）；速度变化量（ srad / ）； t 回转运动起动或制动所需的时间（ s） , 一般为 0.1 0.5s。对轻载低速运动部件取小值，对重载高速部件取大值，行走机械一般取 tv / =0.51.5m/s。在计算臂部部件的转动惯量时，可将形状复杂的零件简化为几个形状简单的零件，分别求出各简单零件的转动惯量。若零、部件沿臂部伸缩运动方向上的轴ntsXXXX 大学本科毕业设计说明书 18 向尺寸与其重心到回转轴线的距离比值不超过二分之一时，一般可把它当作质点来计算，这样简化计算的误差不超过 5%。经过计算可得如下结果： 0fT mNtJT a 6.2325.0 5.0)2.284.204( maf TTT /)(3.1 手臂= mN 3.31895.0/)6.2320(3.1 4.4 初选系统工作压力压力的选择要根据载荷大小和设备类型而定。还要考虑执行元件的装配空间、经济条件及元件供应情况等的限制。在载荷一定的情况下，工作压力低，势必要加大执行元件的结构尺寸，对某些设备来说，尺寸要受到限制，从材料消耗角度看也不经济；反之，压力选得太高，对泵、缸、阀等元件的材质、密封、制造精度也要求很高，必然要提高设备成本。一般来说，对于固定的尺寸不太受限制的设备，压力选低一些，行走机械重载设备压力要选得高一些。选择可参考一下两表：表 4-1 按载荷选择工作压力 9 载荷 /KN 50 工作压力/MPa 80mm 时，导向套滑动面长度 A （ 0.6 1.0） d 9 。为了减少加工难度，一般液压缸缸筒长度不应大于内径的 20 30 倍。根据以上原则并联系实际工况取夹紧液压缸缸筒长度 L 160mm 。缸筒是液压缸中最重要的零件 ,它承受液体作用的压力 ,其臂厚需进行计算。活塞杆受轴向压缩负载时，为避免发生纵向弯曲，还要进行压杆稳定性验算。中、高压缸一般用无缝钢管作缸筒，大多数属薄壁微，即 4qv 10 时，其最薄处的壁厚用材料力学薄壁圆筒公式计算壁厚，即： ntsXXXX 大学本科毕业设计说明书 23 pDp 2max（ 5-8）式中： p 缸筒内最高工作压力； p 缸筒材料的许用应力，由下式可计算： p= bn （ 5-9）式中： b 材料的抗拉强度，查机械手册得 610MPa； n 安全系数，当 D 10 时一般取 n =5；当 D 17.5MPa 时，取 n=4。管头连接螺纹根据油管外径选取。（ 3）液压缸进出油口直径的确定缸的进出油口直径0d可用下式求得： ntsXXXX 大学本科毕业设计说明书 31 vqd /40 （ 6-6）式中： q 液压缸配管内的流量； v 液压缸配管内液体的平均流量（一般取 v=4 5m/s）。计算得出的0d数值并按液压的相关标准进行圆整。 6.2.5 油箱容量的确定在确定油箱尺寸时，一方面要满足系统供油的要求，还要保证执行元件全部排油时，邮箱不能溢出，以及系统中最大可能充满油时，油箱的油位不低于最低限度。根据油箱容量的经验公式： VqaV （ 6-17）式中： Vq 液压泵每分钟排除压力油的容积（ 3m ）； a 经验系数，见下表。表 6-3 经验系数 a 10 系统类型行走机械低压系统中压系统锻压系统冶金系统 a 1 2 2 4 5 7 6 12 10 计算可得油箱容量： LqaV V 2 1 3713 选用规格为 250L 的油箱。 6.2.6 液压原理图液压系统各执行机构的动作均由电控系统发信号控制相应的电磁换向阀或电液动换向阀，按程序依次步进动作，液压系统的工作顺序是由控制各个液压缸换向阀的电磁铁的得失电来工作的。执行机构的定位和缓冲是机械手工作平稳可靠的关键。从提高生产率来说，希望机械手正常工作速度越快越好，但工作速度越高，启动和停止时的惯性力矩就越大，这不仅会影响到机械手的定位精度，严重时还会损伤机件。因此为达到机械手的定位精度和运动平稳性的要求，一般在定位前要采取缓冲措施。该机械手手指夹紧由压力传感器控制力度，保证工件不被抓伤也不会在搬运过程中掉ntsXXXX 大学本科毕业设计说明书 32 落；手臂伸缩和手臂俯仰由行程开关适时发信号，提前切断油路滑行缓冲并定位；手臂回转、手腕回转由挡铁定位保证精度，端点到达前发信号切断油路。机械手控制的要素包括工作顺序、到达位置、动作时间、运动速度和加减速度等，控制方式可分为点位控制和连续控制两种，目前以点位控制为主，占 90%以上。本设计中机械手的控制可采用可编程控制器（ PLC）来进行顺序点位控制。PLC 是一种数字运算操作的电子系统，转为在工业环境下应用而设计。它把计算机的编程灵活、功能齐全、应用面广等优点与继电器系统的控制简单、使用方便、抗干扰能力强、价格便宜等优点结合起来，而其本身又具有体积小、质量轻、耗电省等特点 12 。为了增强机械手使用的灵活性，可将机械手的工作方式设置为手动和自动两种方式，其中自动方式又包括连续、单周期、单步这几种工作方式。此处不多作介绍。图 6-1 液压原理图 ntsXXXX 大学本科毕业设计说明书 33 结论本文设计了一个仿形车床上料机械手。本次设计的主要任务是完成机械手结构设计以及液压系统设计，主要工作包括：（ 1）通过查阅有关资料，简单介绍了国内外机器人（机械手）的历史及发展概况，介绍了目前机器人的几种分类形式，列举出了在生产、生活上和高科技领域中几种常见的机器人。（ 2）根据本课题的给定的依据，提出了采用五个自由度机械手的方案，经过分析和论证，证明了这种结构的可以满足工作要求。（ 3）对机械手的驱动力和力矩进行计算，根据液压驱动的特点和实际工作需要，提出采用液压驱动的方案，并通过比较、择优，证明这种驱动方案是最佳的。（ 4）根据实际的工作要求，选取适宜的液压元件并对其进行校核，最终确定所需液压元件的尺寸、材料等，并画出了各主要部件的机械结构图。 ntsXXXX 大学本科毕业设计说明书 34 参考文献 1 郭洪红 .工业机器人运用技术 M.北京：科学出版社 .2008-7.7 11， 15， 19，26 30， 40， 44 45， 51， 68， 79 84， 91 2 原魁 .工业机器人发展现状与趋势 J.工厂自动化 .2007.第 1 期 .34 38 3 周寿明，邓成良 .可用于生产线的工业机器人研究 J.科技创新导报 .2008.第 27期 .59-61 4 罗璟，赵克定，陶湘厅，袁锐波 .工业机器人的控制策略探讨 J，机床与液压 .2008-10.第 10 期 .95 100 5 张新聚，曹慧勤，杨雪 .程控通用机器人设计 J.液压与气动 .2007.第 2 期 .6364 6 李文明 .机械手的研究与设计 D.武汉：华中科技大学
