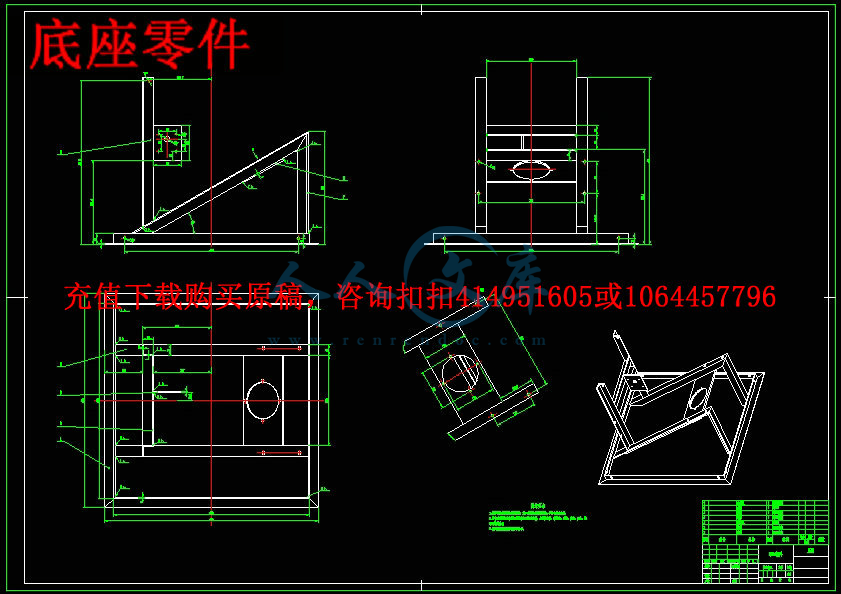

底座零件.dwg

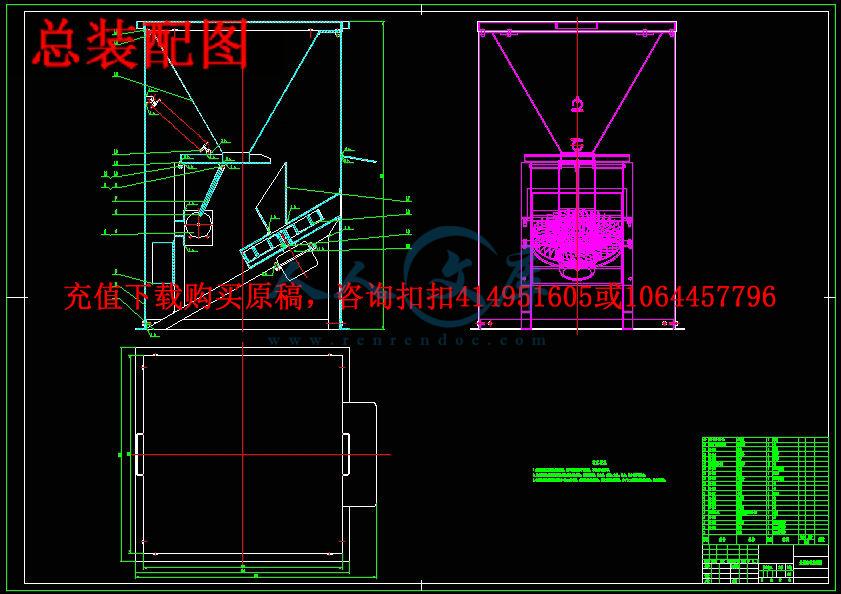

总装配图.dwg

料抖.dwg

连杆.dwg

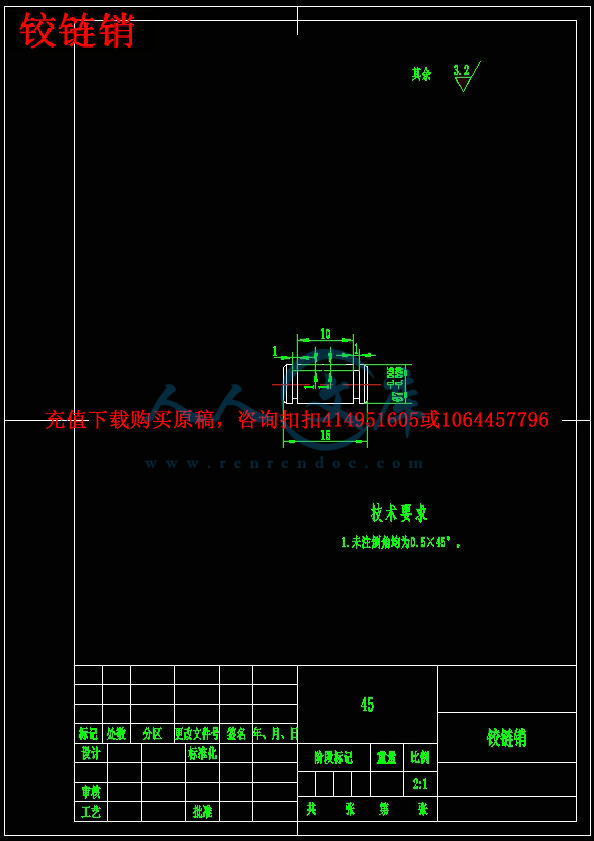

图纸-CAXA2013版本

原理图1.exb

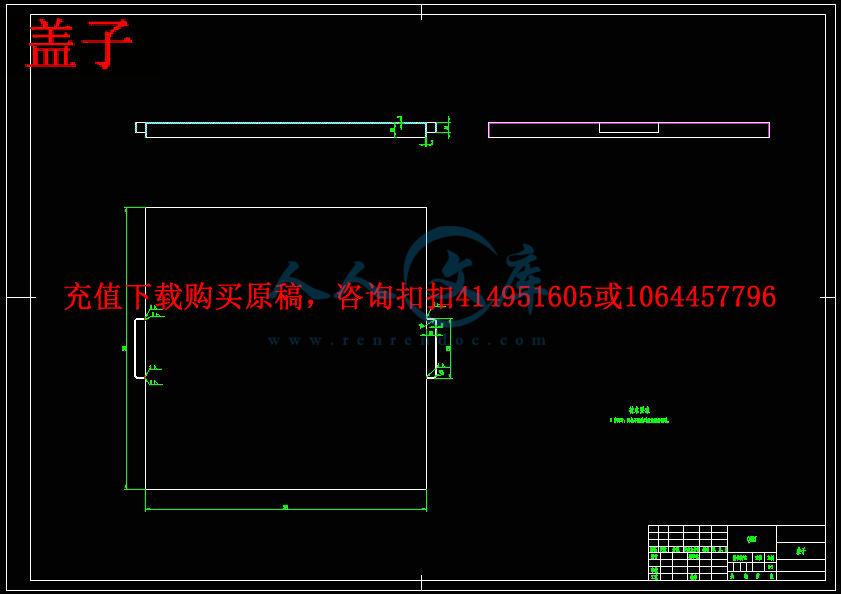

外壳.exb

底座零件.exb

总装配图.exb

料抖.exb

连杆.exb

投料机三维-proe4.0及以上可打开

59tyd.prt.4

dj.asm.2

dkh.prt.1

dkh.prt.2

dkh.prt.3

drw0001_dwg__out.log.1

gai564.prt.3

liangan.prt.2

liangan.prt.3

liangan.prt.4

liangan.prt.5

liangan_dwg__out.log.1

liaodiao.prt.2

liaodiao.prt.3

m4.prt.2

m8.prt.1

ping.prt.10

ping.prt.9

qubing.asm.1

qubing.asm.2

qubing.asm.3

qubing.asm.4

qubing.asm.5

qubing.asm.6

qubing.asm.7

qubing.asm.8

qubing.prt.1

qubing.prt.2

qubing.prt.3

songliao.prt.7

songliao.prt.8

songliao.prt.9

std.out

th.prt.3

th.prt.4

touliaodj.prt.5

touliaodj.prt.6

touliaodj.prt.7

touliaoji.asm.18

touliaoji.asm.19

touliaoji.asm.20

tt127.prt.2

waitong.drw.1

waitong.drw.2

xz.prt.1

xz.prt.2

xz.prt.3

xz.prt.4

xz1.prt.1

yelun.prt.4

zhaotong.prt.13

zhaotong.prt.14

zhijia.prt.23

zhijia_dwg__out.log.1

zhou5.prt.1

zhuangpei.drw.1

zhuangpei.drw.2

zhuangpei1_dwg__out.log.1

zhuangpei_dwg__out.log.1

仿真动画-外壳透明处理.mpg

正面仿真动画-外壳透明处理.mpg

压缩包内文档预览：(预览前15页/共46页)

编号：470853 类型：共享资源大小：11.41MB 格式：RAR 上传时间：2015-08-10 上传人：好资料QQ****51605 IP属地：江苏

180
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 鱼塘定时自动投料设计运动仿真 proe 全套 cad 图纸毕业论文原创资料

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要

我国是世界上第一水产养殖大国,随着各地养殖规模的不断扩大，采用机械代替人工投饲已被普遍认可。水产养殖专业户在喂养鱼饲料时，大多数采用人工抛料的方法。投喂机械化程度低, 随着人工成本增高，成为制约我国水产养殖业发展的环节之一。

基于以上原因，本文设计了鱼塘养殖自动投饲料机。本文首先分析了鱼塘投饲机的国内外现状及发展趋势，介绍了现有主流投饲机。接着根据现有投饲机的特点及要求，拟定了两种可行投饲机方案，为满足间歇性投饲要求，选择了曲柄摇杆机构作为送料机构的方案。接着对投饲机进行了详细设计，并绘出装配图及零件图。

最后对投饲机进行零件三维建模及虚拟装配，验证设计的合理性及干涉。最后进行运动仿真，所设计的投饲机结构简单，维修使用方便。

关键词：水产养殖，投饲机，曲柄摇杆，料斗

ABSTRACT

China is the world's first aquaculture country, along with the rest of the breeding scale unceasing expansion, the use of machinery instead of manual feeding has been generally recognized. Specialized households aquaculture fish feed in the feeding, most of the artificial material throwing method. Feeding of low degree of mechanization, as labour costs increased, becomes one of the restricting the development of aquaculture in our country link.

Based on the above reasons, this paper designed the aquiculture automatic feeding machine. This paper analyzed the domestic and international situation and development trend of fish feeding machine, introduced the current mainstream of feeding machine. Then according to the characteristics and requirement of the existing feeding machine, designed two kinds of feasible feeding machine, in order to meet the requirements of intermittent feeding, the crank rocker mechanism as the feeding mechanism scheme. Then the detailed design of the feeding machine, and draw the assembly drawing and part drawing.

Finally, the 3D modeling of parts and virtual assembly of the feeding machine, verify the rationality of the design and interference. Finally, the motion simulation of feeding machine, the design of simple structure, convenient repair and use.

Keywords: aquaculture, feeding machine, crank rocker, hopper

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要I

ABSTRACTII

目录III

第一章绪论1

1.1 课题背景1

1.2 渔塘投饲机分类1

1.2.1 渔业用投饲机的分类1

1.2.1　从投饲物性状分1

1.2.2　从应用动力分1

1.2.3　从应用范围分1

1.3 渔塘投饲机应用2

1.4 渔塘投饲机组成2

第二章总体方案设计4

2.1 总体方案选择4

第三章曲柄摇杆机构设计6

3.1平面连杆机构的基础理论6

3.1.1 平面连杆机构的定义6

3.1.2 平面连杆机构的优缺点6

3.1.3 平面四杆机构的结构形式6

3.1.4 平面四杆机构的结构特点及应用7

3.1.5 平面四杆机构的演化10

扩大转动副，使转动副变成移动副10

3.2曲柄摇杆机构的设计11

3.2.1四连杆机构求解方法11

3.2.2 曲柄摇杆机构尺寸参数12

第四章详细结构设计14

4.1 减速电机选择14

4.1.1电动机选择的方法14

4.2 抛料盘的计算16

4.2.1 抛料盘的转速n16

4.2.2抛料盘功率P计算17

4.2.3 抛料盘盘配套电机的选择17

4.3机架设计18

4.3.1机架设计准则18

4.4 料斗设计20

第五章控制器设计21

5.1输入部分21

5.2 过零检测电路22

5.3 输送减速电机控制22

5.4 投饲电机控制23

第六章 ProE三维建模与仿真24

6.1 Pro/E软件简介24

6.2 零件建模26

6.2.1曲柄建模26

6.2.2机架创建28

6.3 虚拟装配32

5.3 Pro/E动画仿真37

总结40

参考文献41

致谢42

第一章绪论

1.1 课题背景

我国是世界上第一水产养殖大国, 1993 年养殖水面达474. 7 万公顷, 养殖总产达957 万吨。除投喂鲜活饲料和某些鱼类的特种饲料外, 人工投喂颗粒饲料是我国养殖生产中的主要喂养方式。

尽管人工投喂在小面积试验田可以取得很好的效果, 但作为大面积精养措施,受人的体能、情绪以及环境、气候条件的影响很大。投喂机械化程度低, 成为制约我国水产养殖业发展的环节之一。近年来, 人工费用的上涨, 更出现了对投喂机械化的迫切要求。

水产养殖机械化投喂效益好, 可较人工投喂节省饲料10% ～15%, 平均单产可增加10%～15%, 节省劳力且降低了劳动强度。

据估计, 投饲机全国年使用台数约5000台, 使用面积不足3000hm2。预计投饲机将是继增氧机、水力挖塘机、颗粒饲料机之后又一量大面广、有显著增产增收效果的水产养殖机械。

















内容简介：: 鱼饲投料机设计 I 摘要我国是世界上第一水产养殖大国 ,随着各地养殖规模的不断扩大，采用机械代替人工投饲已被普遍认可。水产养殖专业户在喂养鱼饲料时，大多数采用人工抛料的方法。投喂机械化程度低 , 随着人工成本增高，成为制约我国水产养殖业发展的环节之一。基于以上原因，本文设计了鱼塘养殖自动投饲料机。本文首先分析了鱼塘投饲机的国内外现状及发展趋势，介绍了现有主流投饲机。接着根据现有投饲机的特点及要求，拟定了两种可行投饲机方案，为满足间歇性投饲要求，选择了曲柄摇杆机构作为送料机构的方案。接着对投饲机进行了详细设计，并绘出装配图及零件图。最后对投饲机进行零件三维建模及虚拟装配，验证设计的合理性及干涉。最后进行运动仿真，所设计的投饲机结构简单，维修使用方便。关键词：水产养殖，投饲机，曲柄摇杆，料斗 nts 鱼饲投料机设计 II ABSTRACT China is the worlds first aquaculture country, along with the rest of the breeding scale unceasing expansion, the use of machinery instead of manual feeding has been generally recognized. Specialized households aquaculture fish feed in the feeding, most of the artificial material throwing method. Feeding of low degree of mechanization, as labour costs increased, becomes one of the restricting the development of aquaculture in our country link. Based on the above reasons, this paper designed the aquiculture automatic feeding machine. This paper analyzed the domestic and international situation and development trend of fish feeding machine, introduced the current mainstream of feeding machine. Then according to the characteristics and requirement of the existing feeding machine, designed two kinds of feasible feeding machine, in order to meet the requirements of intermittent feeding, the crank rocker mechanism as the feeding mechanism scheme. Then the detailed design of the feeding machine, and draw the assembly drawing and part drawing. Finally, the 3D modeling of parts and virtual assembly of the feeding machine, verify the rationality of the design and interference. Finally, the motion simulation of feeding machine, the design of simple structure, convenient repair and use. Keywords: aquaculture, feeding machine, crank rocker, hopper nts 鱼饲投料机设计 III 目录摘要 . I ABSTRACT . II 目录 . III 第一章绪论 . 1 1.1 课题背景 . 1 1.2 渔塘投饲机分类 . 1 1.2.1 渔业用投饲机的分类 . 1 1.2.1 从投饲物性状分 . 1 1.2.2 从应用动力分 . 1 1.2.3 从应用范围分 . 1 1.3 渔塘投饲机应用 . 2 1.4 渔塘投饲机组成 . 2 第二章总体方案设计 . 4 2.1 总体方案选择 . 4 第三章曲柄摇杆机构设计 . 6 3.1平面连杆机构的基础理论 . 6 3.1.1 平面连杆机构的定义 . 6 3.1.2 平面连杆机构的优缺点 . 6 3.1.3 平面四杆机构的结构形式 . 6 3.1.4 平面四杆机构的结构特点及应用 . 7 3.1.5 平面四杆机构的演化 . 10 扩大转动副，使转动副变成移动副 . 10 3.2曲柄摇杆机构的设计 . 11 3.2.1四连杆机构求解方法 . 11 3.2.2 曲柄摇杆机构尺寸参数 . 12 第四章详细结构设计 . 14 4.1 减速电机选择 . 14 4.1.1电动机选择的方法 . 14 4.2 抛料盘的计算 . 16 4.2.1 抛料盘的转速 n . 16 4.2.2抛料盘功率 P计算 . 17 4.2.3 抛料盘盘配套电机的选择 . 17 4.3机架设计 . 18 4.3.1机架设计准则 . 18 4.4 料斗设计 . 20 第五章控制器设计 . 21 5.1输入部分 . 21 5.2 过零检测电路 . 22 5.3 输送减速电机控制 . 22 5.4 投饲电机控制 . 23 第六章 ProE三维建模与仿真 . 24 6.1 Pro/E软件简介 . 24 nts 鱼饲投料机设计 IV 6.2 零件建模 . 26 6.2.1曲柄建模 . 26 6.2.2机架创建 . 28 6.3 虚拟装配 . 32 5.3 Pro/E动画仿真 . 37 总结 . 40 参考文献 . 41 致谢 . 42 nts 鱼饲投料机设计 1 第一章绪论 1.1 课题背景我国是世界上第一水产养殖大国 , 1993 年养殖水面达 474. 7 万公顷 , 养殖总产达957 万吨。除投喂鲜活饲料和某些鱼类的特种饲料外 , 人工投喂颗粒饲料是我国养殖生产中的主要喂养方式。尽管人工投喂在小面积试验田可以取得很好的效果 , 但作为大面积精养措施 ,受人的体能、情绪以及环境、气候条件的影响很大。投喂机械化程度低 , 成为制约我国水产养殖业发展的环节之一。近年来 , 人工费用的上涨 , 更出现了对投喂机械化的迫切要求。水产养殖机械化投喂效益好 , 可较人工投喂节省饲料 10% 15%, 平均单产可增加10% 15%, 节省劳力且降低了劳动强度。据估计 , 投饲机全国年使用台数约 5000台 , 使用面积不足 3000hm2。预计投饲机将是继增氧机、水力挖塘机、颗粒饲料机之后又一量大面广、有显著增产增收效果的水产养殖机械。 1.2 渔塘投饲机分类 1.2.1 渔业用投饲机的分类从宏观上 , 渔业用投饲机有以下几种分类方法。 1.2.1 从投饲物性状分颗粒饲料投饲机目前已较成熟。特种饲料投饲机如投喂鲜活饲料、非粘滞性液体饲料 , 仅见个别样机。 1.2.2 从应用动力分电力这是最基本的。太阳能适于架线不方便的地区 , 如网箱养殖、海洋牧场。柴 ( 汽 ) 油机适用移动投饲 , 尤以船用投饲居多。水力、风力尚未见报道。 1.2.3 从应用范围分池塘养殖投饲机每台负担 0. 6hm2 水面。网箱投饲机每箱 ( 约 5 m 5 m) 一台。工厂化养殖投饲机每池 ( 约 8m 3m) 一台。 nts 鱼饲投料机设计 2 大水面 ( 如虾池、水库、海洋牧场 ) 投饲机尚处于探索阶段。网箱和工厂化养殖用投饲机 , 由于水面较小 , 饲料投距 1 m 2 m 即可 , 常较池塘投饲机简单。本文以下仅述及池塘养殖用颗粒饲料投饲机。 1.3 渔塘投饲机应用 a 投饵机的选择：（ 1）要根据养殖方式来选择哪种投饵机；（ 2）要根据自己的经济条件来选择投饵机的功能，在条件允许的情况下尽可能选择功能全的投饵机；（ 3）如果选择池塘使用的投饵机，还要根据池塘面积和鱼产量进行取舍，并不是投饵机的电动机转速越高越好、投饵的距离越远越好、面积越大越好。比如：在 3-5亩的池塘中，亩产 1500 千克左右，投饵机的投饵距离最好在 5-8 米左右，如果投饵机的投饵距离过远、面积过大，就会造成饲料浪费。在投喂过程中，还要及时根据鱼的摄食量来调整投食量，减少饲料的损失；（ 4）在选用网箱投饵机时要考虑网箱的大小，网箱布置的密度以及网箱载鱼量等因素。 b 投饵机的使用：自动投饵机因省时省力，又能减轻劳动负担，所以备受渔工青睐，但投饵机的使用还需正确的方法，以免得不偿失。（ 1）在安装和使用投饵机之前，要仔细阅读投饵机的使用说明书，弄清楚或向经销商了解清楚投饵机的使用电压、接线方法和注意事项；（ 2）无论在使用哪一种投饵机时都与水面较接近，因此一定要经常进行巡查，检查是否漏电和放电，（ 3）在生产管理过程中，要注意观察天气、水温、水色和鱼吃食的情况变化，并根据这些变化及时调整投饵机的位置。以保证鱼既得到充分的饲料又不造成饲料的浪费；（ 4）如果遇到投饵机发生故障，应及时与厂家或经销商联系，切勿自行拆卸，以免发生危险或使故障扩大。 1.4 渔塘投饲机组成为了完成撒布颗粒饲料的功能 , 应包含容料、分料、抛撒、控制等几个分功能。 (1) 料箱 nts 鱼饲投料机设计 3 供容纳饲料。内壁应平整光滑 , 箱壁倾角大于饲料自然休止角。应注意外观美感 ,争取采用塑料外壳或冲压件。 (2) 分料器按规定投喂量 , 连续或间歇由料箱中拨分饲料。其中有些存在结构复杂 ( 如槽轮 ) 、卡料、能耗大 ( 如负压 ) 、下料不够精确 ( 如开口薄盘 ) 等缺点。所有结构中 , 以电磁铁谐振或偏心电机振动送料为好 : 分料精确 , 开放结构不碎料 , 能耗低 (1W 2 W),且可防止料箱中饲料架空。 (3) 抛料器将饲料定向 ( 或周向 ) 均匀地抛撒至投饲区内。其结构有 : 水平旋转叶轮 ( 专利 2, 3, 9, 12, 14, 17 等 ) 垂直旋转抛料轮 ( 专利 27, 34) 带式扬场机鼓风机气流送料 ( 专利 25, 27) 水泵高压水带料 ( 专利 31) 水平旋转叶轮功耗较低 (约 20W),抛撒面较大 , 破碎率较低 ( 不像垂直旋转叶轮饲料触及外壳 ) 。叶片多后倾 , 形状可取为直线、渐开线、弧线等。 (4) 控制器一般由抛撒器控制回路和分料器控制回路构成 , 而由定时器控制总通断时间 , 或采用时钟线路或单片 ( 板 ) 机使之 24h自动工作。 nts 鱼饲投料机设计 4 第二章总体方案设计 2.1 总体方案选择方案一：方案一如下图 2-1所示，投饲机由机架，曲柄、连杆、摇杆、复位弹簧、料斗、抛料器、页轮、抛料电机组成。曲柄旋转，则摇杆上下摆动，实现一开一合，从而使鱼饲间歇性落入抛料器中，由抛料器将饲料甩出。当曲柄停止工作时，遥杆会在复位弹簧的作用下，将料斗口封住。方案二：方案一如下图 2-2所示，投饲机由机架，螺杆、料斗、抛料器、页轮、抛料电机组成。当螺杆旋转时，则鱼饲被螺杆从料斗中挤出，落入抛料器中，由抛料器将饲料甩出。当螺杆停止工作时，料被堵住。 nts 鱼饲投料机设计 5 比较方案一和方案二，方案一的优点是：结构相对较简，生产成本较低，能间歇性控制落料。缺点是不适合做大型抛饲机，对复位弹簧的耐久性要求比较高。方案二的优点是：送料速度可通过改变驱动螺旋搅龙的微型电动机转速的快慢来实现；因饲料料斗出口和抛料装置的入料口之间有一个横向送料机构，因此饲料料斗口的位置不受抛料装置的入料口位置的局限，可以设计在中心的位置，这样可以获取较大的斗仓容积，节省材料和便于制作。缺点是结构复杂 ,成本高，电子控制装置复杂，易损坏；在输送过程中旋转的搅龙不断推动饲料 ,饲料间互相挤压，造成饲料破碎，细碎的饲料在水中容易溶解，造成污染水质，浪费饲料。综合比较方案一与方案二，根据题目要求，需要间歇性控制鱼饲机抛料，因此，决定采用方案一。 nts 鱼饲投料机设计 6 第三章曲柄摇杆机构设计 3.1 平面连杆机构的基础理论 3.1.1 平面连杆机构的定义平面连杆机构是由若干构件用低副（转动副、移动副）连接组成的平面机构，又称平面低副机构。平面连杆机构中构件的运动形式多样，可以实现给定运动规律或运动轨迹；低副以圆柱面或平面相接触，承载能力高，耐磨损，制造简便，易于获得较高的制造精度。因此，平面连杆机构在各种机械、仪器中获得了广泛的应用。平面连杆机构是由一些刚性构件用转动副和移动副相互联接而组成的在同一平面或相互平行的平面内运动的机构。使用平面连杆机构能够实现一些较为复杂的平面运动。因此，平面连杆机构是应用最早也是应用很广泛的机构。在各种原动机、工作机和操作装置中，特别是在纺织机、印刷机等各种轻工业机械中，都采用了不同的平面连杆机构。平面连杆机构的构件形状是多种多样的，但大多为杆状的，最常用的是四根杆，也就是四个构件组成的平面四杆机构，它的各构件互相作平面的相对移动。 3.1.2 平面连杆机构的优缺点平面连杆机构广泛应用于各种机械和仪表中，其主要优点有： (1) 平面连杆机构中的运动副都是低副，组成运动副的两构件之间为面接触，因而承受的压强小，便于润滑，磨损较轻，可以承受较大的载荷； (2) 构件形状简单，加工方便，构件之间的接触是由构件本身的几何约束来保持的，所以构件工作可靠； (3) 在原动件等速连续运动的条件下，当各构件的相对长度不同时，可使从动件实现多种形式的运动，满足多种运动规律的要求； (4) 利用平面连杆机构中的连杆可满足多种运动轨迹的要求。平面连杆机构的主要缺点有： (1) 根据从动件所需要的运动规律或轨迹来设计连杆机构比较复杂，而且精度不高； (2) 连杆机构运动时产生的惯性力难以平衡，所以不适用于高速的场合。 3.1.3 平面四杆机构的结构形式在平面连杆机构中，广泛应用四杆机构，只有在实现某些特殊要求时才用多杆机构，大多数多杆机构均可由四杆机构演化而成。因此四杆机构是平面连杆机构的基本形式。 nts 鱼饲投料机设计 7 最基本的四杆机构是具有四个转动副的铰链四杆机构，如图所示为铰链四杆机构的结构形式。图 3-1 它由四根杆状的构件，分别用铰链联接而成。杆 4 是固定不动的，称为机架。不与机架直接联接的杆 2，称为连杆。杆 1 和杆 3 称为连架杆。如果杆 1 或杆 3 能绕铰链 A 或 D 作整周的连续旋转，则杆 1 或杆 3 被称为曲柄，如果不能做旋转，而只能来回摆动一个角度，则此杆被称为摇杆。由于四杆机构中的两个连架杆，可以有一个是曲柄，而另一个是摇杆；也可以两个都是曲柄或都是摇杆，因此四杆机构按照连架杆中是否有曲柄存在，会出现以下三种基本形式：（ 1）曲柄摇杆机构在铰链四杆机构中，若两个连架杆中的一个杆为曲柄，另一个为摇杆，则称之为曲柄摇杆机构。（ 2）双曲柄机构在铰链四杆机构中，若两个连架杆均为曲柄，则称之为双曲柄机构。当两曲柄的长度相等且平行时，称为平行双曲柄机构。若双曲柄机构的对边杆长都相等，但互不平行，则称为反向双曲柄机构。（ 3）双摇杆机构在铰链四杆机构中，若两个连架杆均为摇杆，则称之为双摇杆机构。 3.1.4 平面四杆机构的结构特点及应用（ 1）曲柄摇杆机构 nts 鱼饲投料机设计 8 图 3-2 曲柄摇杆机构能将主动件的整周回转运动转换成摇杆的往返摆动同，也可以使摇杆的摆动转换为整周的回转运动。曲柄摇杆机构在工程机械中应用非常广泛，如在牛头刨床、剪刀机、破碎机、搅拌机、雷达设备等方面都得到应用，且可连续地工作。（ 2）不等双曲柄机构图 3-3 当主动曲柄 AB 转过 180时，从动曲柄转过 1 角度， AB 再转 180时， CD 转过 2 角。很明显 1 2，所以当主动曲柄作等速转动时，从动曲柄作变速运动。利用这一特点，可以做成惯性筛，使筛子作变速往复运动。（ 3）平行双曲柄机构 nts 鱼饲投料机设计 9 图 3-4 两曲柄的长度相等且平行，四杆组成平行四边形，因此两曲柄转向一致，且转速相等。由于主动曲柄 AB 转动一周，从动曲柄 CD 将会出现两次与连杆 BC 共线位置，这样会造成从动曲柄 CD 转向不确定现象。可以通过增大惯性进行导向。这种机构在机车上应用较多。图 3-5 （ 4）反向双曲柄机构双边杆相等，但不平行，两曲柄的转向相反，且角速度不相等。这一特点，可以应用到需要作反相运动的机械装置上去。例如，双扇门的启闭装置使用该机构，就可保证两扇门能同时关闭和开启。（ 5）双摇杆机构图 3-6 两摇杆的摆动最大角度发生在： a、连杆与摇杆已拉成一条直线 b、摇杆与连杆已重叠成一条直线 nts 鱼饲投料机设计 10 上述极限位置之间的夹角为摇杆摆动的最大角度，如 max 、 max 。一般情况下，这种摆角不等的特点能满足汽车、拖拉机转向机构的需要。 3.1.5 平面四杆机构的演化一般生产中广泛应用着各种四杆机构，这些机构虽然具有不同的外形和构造，但都具有相同的运动特性，或一定的内在联系，并且都可看作是从铰链四杆机构演化而来的。揭示各种平面四杆机构间的内在联系，可为其分析和设计提供很大的方便。扩大转动副，使转动副变成移动副图 3-1a 所示的曲柄摇杆机构中，杆 1 为曲柄，杆 3 为摇杆，现把杆 4 作成环形槽，槽的中心在 D 点，而把杆 3 作成弧形滑块，与环形槽相配合，如图 3-7b 所示。由于杆 3 仅在环形槽的一部分中运动，因此可将环形槽的多余部分除去，如图 3-7c所示。图 2-7a、 b、 c 所示的机构中，尽管转动副 D 的形状发生了变化，但其相对运动性质却完全相同。如果再将环形槽的半径增加到无穷大，转动副 D 的中心移到无穷远处，则环形槽变成了直槽，而转动副变成了移动副（图 3-7d），机构演化成偏置曲柄滑块机构。图中 e 为曲柄中心 A 至直槽中心线的垂直距离，称为偏距。当 e 0 时，称为偏置曲柄滑块机构；当 e=0 时，称为对心曲柄滑块机构（图 3-8a）。因此可以认为，曲柄滑块机构是从曲柄摇杆机构演化来的。同样将转动副 C 的半径扩大，使其超过杆 2 的长度，将杆 2 改成滑块在环形槽 3 内绕 C 点转动（图 3-8b），此时各构件的相对运动都没有发生变化。将转动副 C 的中心移到无穷远处，环形槽变成直槽，得到了移动导杆机构（图 3-8c）。若将图 3-8a 中对心曲柄滑块机构中的转动副 B 的半径扩大，使之超过杆 1 的长度，杆 1 变成了圆盘 1，则对心曲柄滑块机构演化成偏心轮机构（图 3-8d）。图 3-7曲柄滑块机构的演化 nts 鱼饲投料机设计 11 图 3-8 曲柄滑块机构的演化如图 3-9 所示，若曲柄 AB 为主动件，作连续转动时，则滑块 C 作往复直线运动。反之，若滑块 C 为主动件作直线运动，则曲柄 AB 则作连续的转动。该机构在各种机械中应用很广泛。图 3-9 曲柄滑块机构 3.2 曲柄摇杆机构的设计 3.2.1 四连杆机构求解方法当曲柄 L1的旋转角度 180 度时，如图 3-10 所示。将 A 点 C 点联结，作为一条辅助线，利用三角形 OAC 可求出辅助线长度 L0，然后利用三角函数关系可求出角度 1， 2， 1， 2, 图 3-10 曲柄连杆机构求解图一 L02=L12+L42-2L1L4cos L0= L12+L42-2L1L4cos 由 OAC可知： nts 鱼饲投料机设计 12 L12=L02+L42-2L0L4cos1 1=cos-1（ L02+L42-L12）（ 2L0L4）同理 2=cos-1（ L02+L32-L22）（ 2L0L3） 1=cos-1（ L02+L12-L42）（ 2L0L1） 2=cos-1（ L02+L22-L32）（ 2L0L2） =cos-1（ L22+L32-L02）（ 2L2L3）由图可知 = 1 + 2 =1 +2 当曲柄 L1的旋转角度 ang1 180度时，如图 2所示。 = 1 - 2 =1 -2 图 3-11 曲柄连杆机构求解图二 3.2.2 曲柄摇杆机构尺寸参数通过计算及作图确定曲柄连杆尺寸参数如下： L1=31mm L2=150mm L3=120mm L4=189.5mm 摆角 2=30O nts 鱼饲投料机设计 13 图 3-12 曲柄连杆参数 nts 鱼饲投料机设计 14 第四章详细结构设计 4.1 减速电机选择 4.1.1 电动机选择的方法选择电动机时，除了正确的选择功率外，还要根据生产机械的要求及工作环境等，正确的选择电动机的种类、型式、电压和转速。 A 电动机种类的选择：电动机的种类分为直流和交流电动机两大类。直流电动机又分为他励、并励串励电动机等。交流电动机又分为笼型、绕线转子异步电动机及同步电动机等。电动机种类的选择主要是从生产机械对调性能的要求来考虑，例如，对于调速范围、调速精度、调速平滑性、低速运转状态等性能来考虑。凡是不需要调速的拖动系统，总是考虑采用交流拖动，特别是采用笼型异步电动机。长期工作、不需要调速、且容量相当大的生产机械，如空气压缩机、球磨机等，往往采用同步电动机拖动，因为它能改善电网的功率因数。如果拖动系统的调速范围不广，调速级数少，且不需要在低速下长期工作，可以考虑采用交流绕线转子异步电动机或变级调速电动机。因为目前应用的交流调速范围拖动，大部分由于低速运行时能量损耗大，鼓一般均不宜在低速下长期运行。对于调速范围宽、调速平滑性要求较高的场合，通常采用支流电动机拖动，或者采用近年来发展起来的交流变频调速电动机拖动。 B 电动机型式的选择：各种生产机械的工作环境差异很大，电动机与工作机械也有各种不同的连接方式，所以应当根据具体的生产机械类型、工作环境等特点，来确定电动机的结构型式，如直立式、卧式、开启式、封闭式、防滴式、防暴式等各种型式。 C 电动机容量的选择：（ 1）等效电流法等效电流法的基本的基本思想是用一个不变的电流 Icq 来等效实际上变化的负载带暖流，要求在同一个周期内，等效电流 Icq 与实际变化的负载电流所产生的损耗等。假定电动机的铁损耗与绕组电阻不变，损耗只与电流的平方成正比，由此可得等效电流为 Icq = I12t1+I22t2+In 2tn t1+t2+t n nts 鱼饲投料机设计 15 式中， tn 为对应负载电流 In 时的工作时间。求出 Icq 后，则选用电动机的额定电流In 应大雨或等于 Icq。采用等效电流法时，必须先求出用电流表示的负载图。（ 2）等效转矩法如果电动机在运行时，其转矩与电流成正比（如他励直流电动机的励磁保持不变，异步电动机的功率因数和气隙磁通保持不变时），则式（ 9.3.1）可以改写成等效转矩公式。 Teq= T12t1+T22t2+Tn 2tn t1+t2+t n 此时，选用电动机的额定转矩 T 应大于或等于 T，当然，这时应先求出用转矩表示的负载。（ 3）等效功率法如果电动机运行时，其转速保持不变，则功率与转局成正比，于是由式可得等效功率为 Peq= P12t1+P22t2+Pn 2tn t1+t2+t n 此时，选用电动机的功率 P 大于或等于 P 即可。必须注意的是用等效法选择电动机容量时，要根据最大负载来校验电动机的过载能力是否要求，如果过载能力不能满足，应当按过载能力来选择较大容量的电动机。电动机的选择要根据动力源和工作条件，首先要满足的就是所需功率要求。根据设计目的，本电机主要是带动曲柄转动，实现摇杆张合，需要克服弹簧力。按料斗里盛料 25KG 计算，对摇杆造成的压力为 250N，弹簧的拉力为 G。 1 5 0 2 5 0 1 2 0 G 312.5GN 克服弹簧力为 400N 需要克服转矩 T=400 0.031=12.4N.m 因此选用减速电机 59TYD-375-2A，其参数如下 nts 鱼饲投料机设计 16 图 4-1 减速电机尺寸参数产品型号主要技术指标 59TYD-375-2A 额定电压 (V) AC120V、 AC220V、频率 (Hz) 50/60 转速 (r/min) 1.6 5 12 20 40 104 力矩 (N.m) 68 34 22 10 5 2.5 额定电流 (mA) 55(220V) 100(120V) 功率 (W) 53 噪声 (dB) 40 绝缘介电强度 1500V 1min 泄露电流 (mA) 0.25 绝缘电阻 (m) 500VDC100 旋转方向 CW 或 CCW(顺向或逆向靠电机输入电源接线来换向 ) 应用范围鱼塘投料机，渔业投料机，喂鱼机，喂养机 4.2 抛料盘的计算 4.2.1 抛料盘的转速 n 取抛料盘的直径 D=260mm ，假设抛料盘与水平面平行，对抛料盘进行分析，可得饲料的运动轨迹方程为： nts 鱼饲投料机设计 17 2s in2gty v tcosx v t 由上两式可推出饲料在空中运行时间： 2vtg假设饲料投放距离为： 10lm ，则： 22/ vl v v gg 代入数据可得： l g 1 0 9 . 8 9 . 7 5 /v m s 又因为： 2Dv wR w，则： 12 / 2 9 . 7 5 0 . 2 6 7 5w v D s 又因为： 260nw 由上可推出抛料盘的转速 n 为： 60 6 0 1 0 7 . 7 2 3 . 1 4 1 0 2 9 / m i n2 wnr 4.2.2 抛料盘功率 P计算 / 1 0 0 0p Fv 已知 7.5 /v m s ，采用联轴器传动，则： 1.0 如图对抛料盘进行受力分析可得：圆周力 2 /F mv r ，取 0.001m kg 则有： 21000m v vpr 代入数据可得： 20 . 0 0 1 7 . 5 7 . 5 0 . 4 30 . 1 1 0 0 0 1 . 0p k w 4.2.3 抛料盘盘配套电机的选择由上计算可选抛料盘的配套电动机的型号为： Y80S-4 电动机的相关基本数据如下： nts 鱼饲投料机设计 18 功率 0.55kw 效率 70% 功率因数 0.20 电压 380V 额定电流 4.5A 转速 750 /minr 频率 50Hz 接线法 V 4.3 机架设计 4.3.1 机架设计准则底座、机架、箱体、基板等零件都属于机架零件。机架零件可划分为四大类：即机座类、机架类、基板类和箱壳类，对机架零件一般可提出下列要求 : (1)工况要求：即任何机架的设计首先必须保证机器的特定工作要求。例如，保证机架上安装的零部件能顺利运转，机架的外形或内部结构不致有阻碍运动件通过的突起 ,设置执行某一工况所必需的平台；保证上下料的要求、人工操作的方便及安全等。 (2)刚度要求：在必须保证特定的外形条件下，对机架的主要要求是刚度。如果基础部件的刚性不足，则在工作的重力、夹紧力、摩擦力、惯性力和工作载荷等的作用下，就会产生变形，振动或爬行，而影响产品定位精度、加工精度及其它性能。例如机床的零部件中，床身的刚度则决定了机床的生产率和加工产品的精度。 (3)强度要求：对于一般设备的机架，刚度达到要求，同时也能满足强度的要求 (4)稳定性要求：对于细长的或薄壁的受压结构及受弯 -压结构存在失稳问题，某些板壳结构也存在失稳问题或局部失稳问题。失稳对结构会产生很大的破坏，设计时必须校核。 (5)美观：目前对机器的要求不仅要能完成特定的工作，还要使外形美观。 (6)其它：如散热的要求，防腐蚀及特定环境的要求。在满足机架设计准则的前提下，必须根据机架的不同用途和所处环境，考虑下列各项要求，并有所偏重。 (1)机架的重量轻，材料选择合适，成本低。 (2)结构合理，便于制造。 (3)结构应使机架上的零部件安装、调整、修理和更换都方便。 (4)结构设计合理，工艺性好，还应使机架本身的内应力小，由温度变化引起的变形应力小。 nts 鱼饲投料机设计 19 (5)抗振性能好。 (6)耐腐蚀，使机架结构在服务期限内尽量少修理。 (7)有导轨的机架要求机架导轨面受力合理，耐磨性良好。图 4-2 机架底座 nts 鱼饲投料机设计 20 4.4 料斗设计图 4-3 料斗料斗采用 304 不锈钢板材焊接而成，板材厚度为 2mm, 料斗角度为 60 度。 nts 鱼饲投料机设计 21 第五章控制器设计采用 MCS 51 系列单片机 89C51作为控制系统控制器。 89C51单片机内部有 128RAM，4KE2PROM， 2 个 16 位定时器， 2 个外部中断和多达 32 个 I/O 控制口。鱼用投饵机自动控制系统框图如图 2 所示。其中，输入部分可设定鱼用投饵机的各控制参数的控制档位。通过输送减速电机来控制供饵时间和停饵时间，以及控制投饵机的投饵量和投饵速度；通过控制投饵电机的转速来控制投饵距离，过零检测电路为系统提供控制时钟和投饵电机控制的同步信号。图 5-1 鱼用投饲机自动控制系统框图 5.1 输入部分控制系统输入部分主要设定供饵时间、停饵时间、投饵时间和投饵距离 4 个参数。每个参数又分为 8 个档位，形成不同的供料方式，以适应鱼在不同时期的不同需求，达到既节省饲料又提高产量的目的。各参数的控制采用一个 8 位滑动开关来进行档位选择，经过 74LS148 编码器编码后，单片机通过直接读取编码数值，得出相应控制档位，从而设定相应控制参数，电路如图 5-2所示。 nts 鱼饲投料机设计 22 图 5-2 输入部分电路 5.2 过零检测电路过零检测电路主要是实现工频交流电压的过零检测并在过零时产生脉冲信号，用于系统时钟计数和晶闸管导通角控制的同步，电路如图 4 所示。交流电压经过桥式整流，成为直流脉动电压，输入运算放大器反相输入端。脉动电压经过稳压管限幅在 4.5V 以下，以保护运算放大器。运算放大器同相输入端由分压电路输入一个可调比较电压。当脉动电压低于比较电压时，运算放大器输出低电平；当脉动电压高于比较电压时，运算放大器输出高电平。运算放大器的输出接入单片机的外部中断 0，从而可在交流电过零时刻产生一个外部中断。过零检测电路每 10ms 产生一个负脉冲引发外部中断 0，系统以此为计时单位。图 5-3 过零检测电路 5.3 输送减速电机控制 nts 鱼饲投料机设计 23 输送减速电机采用转速为 9r/min、功率为 20W的 220V 交流减速电动机。输送电机的控制电路如图 3-4 所示。图 5-4 输送减速电机电路输送电机是间歇工作的，其供饵时间和停饵时间由相应参数输入部分的控制档位加以设定。输送电机工作状态决定了投饵量和投饵速度。 5.4 投饲电机控制投饵电机采用功率为 120W 的直流电动机，投饵电机控制电路如图 5-5所示。图 5-5 投饲电机控制电路通过控制投饵电机的转速来控制投饵的距离和分散度。交流式电源经过全波整流后直接给直流电动机供电。单片机依据过零检测电路发出的同步中断信号，通过光电耦合器和单向晶闸管来控制全波整流后电流的导通角，改变投饵电机两端的平均电压，控制投饵电机的转速。投饵电机转子绕组串接了一个 0.5 /2W 的水泥电阻，在投饵电机通过时提供足够的电压，使发光二极管发光进行过载报警。 nts 鱼饲投料机设计 24 第六章 ProE 三维建模与仿真 6.1 Pro/E 软件简介 Pro/Engineer操作软件是美国参数技术公司（ PTC)旗下的 CAD/CAM/CAE 一体化的三维软件。 Pro/Engineer 软件以参数化著称，是参数化技术的最早应用者，在目前的三维造型软件领域中占有着重要地位， Pro/Engineer 作为当今世界机械 CAD/CA
