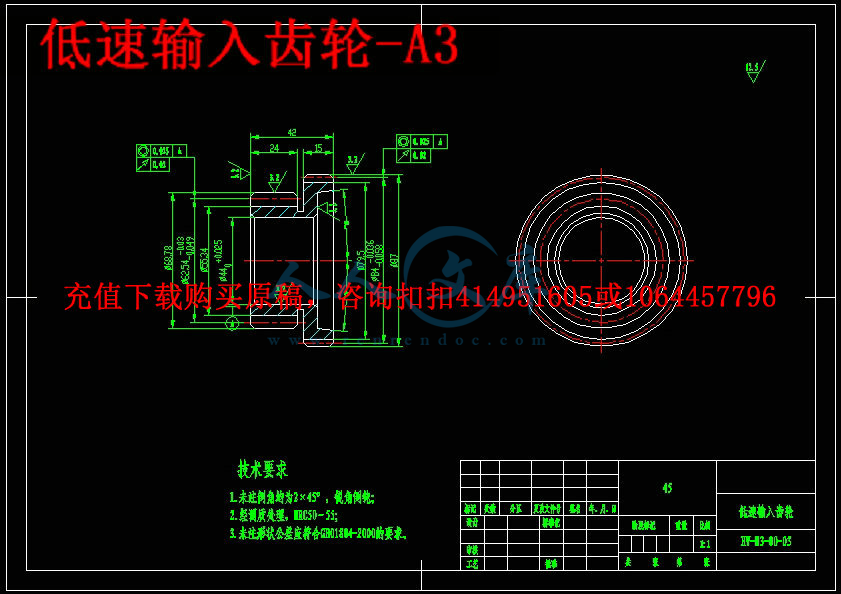

低速输入齿轮-A3.dwg

后桥输出轴-A3.dwg

后桥输出齿轮-A3.dwg

箱体-A2.dwg

输入轴-A3.dwg

压缩包内文档预览：(预览前15页/共36页)

编号：470870 类型：共享资源大小：1.06MB 格式：RAR 上传时间：2015-08-10 上传人：好资料QQ****51605 IP属地：江苏

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 长城 h3 越野车分动器设计全套 cad 图纸毕业论文原创资料

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要

在多轴驱动的汽车上，为了将变速器输出的东路分配到各个驱动桥，均装有分动器。分动器的基本结构也是一个齿轮传动系统。其输入轴直接或通过万向传动装置与变速器第二轴相连，其输出轴则有若干个，分别经万向传动装置与各驱动桥连接。为增加传动系的最大传动比及档数，目前绝大多数越野车都装有两档分动器，使之兼起副变速器的作用。

本课题针对哈弗H3越野汽车的分动器进行设计，本文首先分析了分动器的结构原理以及对比国内外分动器研究成果。接着提出满足哈弗H3越野汽车功能的分动器设计方案，哈弗H3越野汽车有一个输入轴两个输出轴，输入轴通过万向轴与变速器输出轴连接，两个输出轴分别与前后桥驱动轴连接起到动力分配和减速增矩的作用。本文对分动器组成的齿轮、轴、同步器分别进行了详细设计，对今后的分动器设计具有很好的指导意义。

关键字：分动器齿轮轴同步器

Abstract

In the multi-axis drive car , in order to assign to each East transmission output drive axle , both equipped with a splitter . The basic structure of the actuator is a gear transmission . The input shaft directly or via a universal drive shaft is connected to a second transmission means and , there are a number of the output shaft , respectively, through a universal drive means connected to each drive axle . To increase the maximum transmission ratio of the drive train and the number of files , the vast majority of off-road vehicles are equipped with two tranches actuator, make and play the role of deputy transmission.

The topic for the Hover H3 sport utility vehicles splitter design, this paper analyzes the principle and comparative research abroad splitter structure of the actuator . Then Hover H3 off-road vehicles to meet the proposed functions of actuator design, Hover H3 off-road vehicle has an input shaft two output shafts , input shaft is connected through a cardan shaft transmission output shaft and two output shafts and axle shaft , respectively, power distribution and connection to play the role of the deceleration torque-up . Gears, shafts, synchronizer actuator consisting of this paper were carried out detailed design for the future design of the actuator has a good guide .

Keywords: Splitter Gear Shaft Synchronizer

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要1

Abstract1

第一章绪论2

1.1分动器简介2

1.2课题研究背景及意义2

1.3国内外相关研究现况3

1.4 设计要求4

1.4.1设计参数4

1.4.2 设计基本要求4

第二章总体设计5

2.1分动器结构与工作原理分析5

2.2 传动方案6

2.3齿轮的布置6

2.4换挡结构形式的选择7

2.5 挡数及传动比的确定7

2.6 中心距A确定9

第三章齿轮的设计及校核11

3.1 基本参数的选择11

3.1.1 模数的确定11

3.1.2 压力角11

3.1.3 螺旋角的确定11

3.1.4 齿宽11

3.1.5 齿顶高系数12

3.2 各档齿轮齿数的确定12

3.2.1 低速档齿轮副齿数的确定12

3.2.2 对中心距进行修正12

3.2.3 确定其他齿轮的齿数13

3.3 齿轮的变位13

3.4 齿轮的校核15

3.4.1 计算扭矩T的确定15

3.4.2 轮齿的弯曲应力17

3.4.3 轮齿接触应力20

第四章轴及附件的设计22

4.1轴的结构形式22

4.2 轴的尺寸初选22

4.3 轴的结构设计22

4.4轴的强度计算23

4.4.1 轴的受力计算24

4.4.2 轴的刚度计算24

4.4.3 轴的强度计算26

4.5 同步器设计29

4.5.1 同步器的功用及分类29

4.5.2同步器主要尺寸的确定29

4.5.3 主要参数的确定30

4.5.3 啮合套的设计31

4.6箱体的设计31

结论32

参考文献33

致谢34

第一章绪论

1.1分动器简介

装于多桥驱动汽车的变速器后，用于传递和分配动力至各驱动桥，兼作副变速器之用。常设两个档，低档又称为加力档。为了不使后驱动桥超载常设联锁机构，使只有结合前驱动桥以后才能挂上加力档，并用于克服汽车在坏路面上和无路地区的较大行程阻力及获得最低稳定车速（在发动机最大转矩下一般为2.5～5km/h）。高档为直接档或亦为减速档。

（1）带轴间差速器的分动器各输出轴可以以不同的转速旋转，而转矩分配则由差速器传动比决定。据此，可将转矩按轴荷分配到各驱动桥。装有这种分动器的汽车，不仅挂加力档时可使全轮驱动，以克服坏路面和无路地区地面的较大阻力，而且挂分动器的高档时也可使全轮驱动，以充分利用附着重量及附着力，提高汽车在好路面上的牵引性能。

（2）不带轴间差速器的分动器各输出轴可以以相同的转速旋转，而转矩分配则与该驱动轮的阻力及其传动机构的刚度有关。这种结构的分动器在挂低档时同时将接通前驱动桥；而挂高档时前驱动桥则一定与传动系分离，使变为从动桥以避免发生功率循环并降低汽车在好路面上行驶时的动力消耗及轮胎等的磨损。

（3）装有超越离合器的分动器利用前后轮的转速差使当后轮滑转时自动接上前驱动桥，倒档时则用另一超越离合器工作。分动器的功用就是将变速器输出的动力分配到各驱动桥，并且进一步增大扭矩，是4x4越野车汽车传动系中不可缺少的传动部件，它的前部与汽车变速箱联接，将其输出的动力经适当变速后同时传给汽车的前桥和后桥，此时汽车全轮驱动，可在冰雪、泥沙和无路的地区地面行驶。大多数分动器由于要起到降速增矩的作用而比变速箱的负荷大，所以分动器中的常啮齿轮均为斜齿轮，轴承也采用圆锥滚子轴承支承。










内容简介：: 1 摘要在多轴驱动的汽车上，为了将变速器输出的东路分配到各个驱动桥，均装有分动器。分动器的基本结构也是一个齿轮传动系统。其输入轴直接或通过万向传动装置与变速器第二轴相连，其输出轴则有若干个，分别经万向传动装置与各驱动桥连接。为增加传动系的最大传动比及档数，目前绝大多数越野车都装有两档分动器，使之兼起副变速器的作用。本课题针对哈弗 H3 越野汽车的分动器进行设计，本文首先分析了分动器的结构原理以及对比国内外分动器研究成果。接着提出满足哈弗 H3 越野汽车功能的分动器设计方案，哈弗 H3 越野汽车有一个输入轴两个输出轴，输入轴通过万向轴与变速器输出轴连接，两个输出轴分别与前后桥驱动轴连接起到动力分配和减速增矩的作用。本文对分动器组成的齿轮、轴、同步器分别进行了详细设计，对今后的分动器设计具有很好的指导意义。关键字：分动器齿轮轴同步器 Abstract In the multi-axis drive car , in order to assign to each East transmission output drive axle , both equipped with a splitter . The basic structure of the actuator is a gear transmission . The input shaft directly or via a universal drive shaft is connected to a second transmission means and , there are a number of the output shaft , respectively, through a universal drive means connected to each drive axle . To increase the maximum transmission ratio of the drive train and the number of files , the vast majority of off-road vehicles are equipped with two tranches actuator, make and play the role of deputy transmission. The topic for the Hover H3 sport utility vehicles splitter design, this paper analyzes the principle and comparative research abroad splitter structure of the actuator . Then Hover H3 off-road vehicles to meet the proposed functions of actuator design, Hover H3 off-road vehicle has an input shaft two output shafts , input shaft is connected through a cardan shaft transmission output shaft and two output shafts and axle shaft , respectively, power distribution and connection to play the role of the deceleration torque-up . Gears, shafts, synchronizer actuator consisting of this paper were carried out detailed design for the future design of the actuator has a good guide . Keywords: Splitter Gear Shaft Synchronizer nts 2 目录摘要 . 1 Abstract . 1 第一章绪论 . 4 1.1 分动器简介 . 4 1.2 课题研究背景及意义 . 4 1.3 国内外相关研究现况 . 5 1.4 设计要求 . 5 1.4.1 设计参数 . 6 1.4.2 设计基本要求 . 6 第二章总体设计 . 6 2.1 分动器结构与工作原理分析 . 7 2.2 传动方案 . 7 2.3 齿轮的布置 . 8 2.4 换挡结构形式的选择 . 9 2.5 挡数及传动比的确定 . 9 2.6 中心距 A 确定 . 11 第三章齿轮的设计及校核 . 13 3.1 基本参数的选择 . 13 3.1.1 模数的确定 . 13 3.1.2 压力角 . 13 3.1.3 螺旋角的确定 . 13 3.1.4 齿宽 . 13 3.1.5 齿顶高系数 . 14 3.2 各档齿轮齿数的确定 . 14 3.2.1 低速档齿轮副齿数的确定 . 14 3.2.2 对中心距进行修正 . 14 3.2.3 确定其他齿轮的齿数 . 15 3.3 齿轮的变位 . 15 nts 3 3.4 齿轮的校核 . 17 3.4.1 计算扭矩 T 的确定 . 17 3.4.2 轮齿的弯曲应力 . 19 3.4.3 轮齿接触应力 . 22 第四章轴及附件的设计 . 24 4.1 轴的结构形式 . 24 4.2 轴的尺寸初选 . 24 4.3 轴的结构设计 . 24 4.4 轴的强度计算 . 25 4.4.1 轴的受力计算 . 26 4.4.2 轴的刚度计算 . 26 4.4.3 轴的强度计算 . 28 4.5 同步器设计 . 31 4.5.1 同步器的功用及分类 . 31 4.5.2 同步器主要尺寸的确定 . 31 4.5.3 主要参数的确定 . 32 4.5.3 啮合套的设计 . 33 4.6 箱体的设计 . 33 结论 . 34 参考文献 . 35 致谢 . 36 nts 4 第一章绪论 1.1 分动器简介装于多桥驱动汽车的变速器后，用于传递和分配动力至各驱动桥，兼作副变速器之用。常设两个档，低档又称为加力档。为了不使后驱动桥超载常设联锁机构，使只有结合前驱动桥以后才能挂上加力档，并用于克服汽车在坏路面上和无路地区的较大行程阻力及获得最低稳定车速（在发动机最大转矩下一般为 2.5 5km/h）。高档为直接档或亦为减速档。（ 1）带轴间差速器的分动器各输出轴可以以不同的转速旋转，而转矩分配则由差速器传动比决定。据此，可将转矩按轴荷分配到各驱动桥。装有这种分动器的汽车，不仅挂加力档时可使全轮驱动，以克服坏路面和无路地区地面的较大阻力，而且挂分动器的高档时也可使全轮驱动，以充分利用附着重量及附着力，提高汽车在好路面上的牵引性能。（ 2）不带轴间差速器的分动器各输出轴可以以相同的转速旋转，而转矩分配则与该驱动轮的阻力及其传动机构的刚度有关。这种结构的分动器在挂低档时同时将接通前驱动桥；而挂高档时前驱动桥则一定与传动系分离，使变为从动桥以避免发生功率循环并降低汽车在好路面上行驶时的动力消耗及轮胎等的磨损。（ 3）装有超越离合器的分动器利用前后轮的转速差使当后轮滑转时自动接上前驱动桥，倒档时则用另一超越离合器工作。分动器的功用就是将变速器输出的动力分配到各驱动桥，并且进一步增大扭矩，是 4x4越野车汽车传动系中不可缺少的传动部件，它的前部与汽车变速箱联接，将其输出的动力经适当变速后同时传给汽车的前桥和后桥，此时汽车全轮驱动，可在冰雪、泥沙和无路的地区地面行驶。大多数分动器由于要起到降速增矩的作用而比变速箱的负荷大，所以分动器中的常啮齿轮均为斜齿轮，轴承也采用圆锥滚子轴承支承。 1.2 课题研究背景及意义当前，汽车工业成为中国经济发展的支柱产业之一，汽车企业对各系统件的设计需求旺盛。其中，分动器总成是四轮驱动汽车的一个重要组成部分，它直接影响汽车的操控性能与动力性能。本课题根据长城哈弗 H3汽车的行驶要求，对其分动器进行整体结构设计，目的在于实现汽车在行驶时具备良好的动力性能与操控性能。汽车的使用条件非常复杂，经常在无路或坏路条件下工作的越野汽车，需要利用汽车的总重量，使每一个承受负载的车轮都产生牵引力，因此必须用全轮驱动。也就是必须将变速器传出的扭矩分配给所有的驱动轮，负担这一任务的机构就是分动器。汽车分动器则是主宰四轮驱动的核心，其功能是将变速器输出的动力，分配到两个驱动桥，最后将动力传输至四个车轮 1。近几年随着我国汽车业的飞速发展，人们越来越要求驾驶的乐趣。越野车变成为市场的新宠儿。市场对越野车的要求也越来越高。分动器是越野车的重要部分，对分动器的研nts 5 究可以根本上提升越野车的整体性能，从而拉动市场消费。另一方面，为了推动经济的快速发展，需要重型越野车来适应恶略的工作环境，从而来提高产值。分动器的研究可以从根本上降低运输的成本。而且重型越野车更多的运用于军事方面。研究重型越野车分动器，提升重型越野车的整体性能，可谓是利国利民的。因此对越野车分动器的研究越来越得到社会的重视。 1.3 国内外相关研究现况在多轴驱动车辆诞生时，分动器只是一个很简单的齿轮传动系统。随着汽车工业的不断发展和汽车技术的不断成熟，分动器的结构也出现了明显的变化。由于现代车辆发动机输出的转矩比较大，即使在高速运转时仍可输出较大的转矩，加上变速箱的传动比变化范围较大，能够很好地满足车辆的使用要求，因此，现代车辆大都趋向采用单速分动器。车辆使用单速分动器后，不仅使分动器的结构简化，而且还使驾驶员的操纵更加简单。在装有传统双速分动器的车辆上，驾驶员通常需要进行分动器的高、低档转换 2，这样不仅操作复杂，而且还影响车辆的越野机动能力 3。因此，使用单速分动器的车辆不断增多。但是随着电控技术引入车辆，高低档转换直接由车辆的 Ecu根据路况决定，并且越来越复杂，发展出各种不同的驱动类型。分动器的设计结构 4与传动系统 5基本决定了其性能和档次。至今，分动器已经发展到第五代 :第一代的分动器基本上为分体结构，直齿轮传动、双换档轴操作、铸铁壳体 ;第二代分动器虽然也是分体结构，但已改为全斜齿齿轮传动、单换档轴操作和铝合金壳体，一定程度上提高了传动效率、简便了换档、降低了噪音与油耗 ;第三代分动器增加了同步器，使多轴驱动车辆具备在行进中换档的功能 ;第四代分动器的重大变化在于采用了联体结构以及行星齿轮加链传动，从而优化了换档及大大提高了传动效率和性能 ;第五代分动器如图 1所示。壳体采用压铸铝合金材料、齿型链传动输出，其低挡位采用行星斜齿轮机构，使其轻便可靠、传动效率高、操纵简单、结构紧凑、噪音更低 6。图 1 第五代分动器 1.4 设计要求 nts 6 1.4.1 设计参数本次设计长城哈弗 H3越野车的基本参数如表 1所示表 1 长城哈弗 H3 越野车的基本参数长城哈弗 H3 越野车的基本参数发动机 2.4L 136 马力 L4 最大功率（ kw） 100 最大功率转速 (rpm) 5250 最大扭矩（ N-m） 200 最大扭矩转速（ rpm） 3000 轮胎 235/70/R16 驱动方式前置四驱 1.4.2 设计基本要求分动器的功用就是将变速器输出的动力分配到各驱动桥，并且进一步增大扭矩。分动器也是一个齿轮传动系统，它单独固定在车架上，其输入轴与分动器的输出轴用万向传动装置连接，分动器的输出轴有若干根，分别经万向传动装置与各驱动桥相连。汽车全轮驱动，可在冰雪、泥沙和无路的地区地面行驶。对分动器的设计要求要满足以下几点：（ 1）具有良好的工作效能；（ 2）工作可靠；（ 3）操作轻便，并具有良好的随动性；（ 4）便于维护和保养。第二章总体设计 nts 7 2.1 分动器结构与工作原理分析在多轴驱动的汽车上，为了将变速器输出的东路分配到各个驱动桥，均装有分动器。分动器的基本结构也是一个齿轮传动系统。其输入轴直接或通过万向传动装置与变速器第二轴相连，其输出轴则有若干个，分别经万向传动装置与各驱动桥连接。为增加传动系的最大传动比及档数，目前绝大多数越野车都装有两档分动器，使之兼起副变速器的作用。分动器的输入轴与变速器的第二轴相连，输出轴有两个或两个以上，通过万向传动装置分别与各驱动桥相连。图 1-1 北京吉普切诺基汽车行星机构 AMC207型分动器分动器内除了具有高低两档及相应的换档机构外，还有前桥接合套及相应的控制机构。当越野车在良好路面上行驶时，只需后轮驱动，可以用操纵手柄控制前桥接合套，切断前驱动桥输出轴的动力。分动器的工作要求（ 1）先接前桥，后挂低速档；（ 2）先退出低速档，再摘下前桥；上述要求可以通过操纵机构加以保证。分动器的结构形式是多种多样的，各种结构形式都有其各自的优缺点，这些优缺点随着主观和客观条件的变化而变化。因此在设计过程中我们应深入实际，收集资料，调查研究，对结构进行分析比较，并尽可能地考虑到产品的系列化、通用化和标准化，最后确定较合适的方案。机械式具有结构简单、传动效率高、制造成本低和工作可靠等优点，在不同形式的汽车上得到广泛应用。 2.2 传动方案分动器的结构形式是多种多样的，各种结构形式都有其各自的优缺点，这些优缺点随nts 8 着主观和客观条变化而变化。机械式具有结构简单、传动效率高、制造成本低和工作可靠等优点，在不同形式的汽车上得到广泛应用。本设计采用的结构方案如图 2 所示。 1-输入轴 2-低档齿轮 3-离合器接合套 4-四轮驱动齿轮 5-同步器盘 6-后输出轴 7-中间轴 8-前输出轴图 1-2 分动器传动示意图大多数分动器由于要起到降速增矩的作用而比变速箱的负荷大，所以分动器中的常啮齿轮均为斜齿轮。各挡位齿轮在分动器中的位置安排，考虑到齿轮的受载状况。承受载荷大的低挡齿轮，安置在离轴承较近的方，以减小铀的变形，使齿轮的重叠系数不致下降过多。分动器齿轮主要是因接触应力过高而造成表面点蚀损坏，因此将高挡齿轮安排在离两支承较远处。该处因轴的变形而引起齿轮的偏转角较小，故齿轮的偏载也小。 2.3 齿轮的布置各齿轮副的相对安装位置，对于整个分动器的结构布置有很大的影响，要考虑到以下几个方面的要求：（ 1）整车总布置根据整车的总布置，对分动器输入轴与输出轴的相对位置和分动器的轮廓形状以及换挡机构提出要求（ 2）驾驶员的使用习惯（ 3）提高平均传动效率（ 4）改善齿轮受载状况各挡位齿轮在分动器中的位置安排，考虑到齿轮的受载状况。承受载荷大的低挡齿nts 9 轮，安置在离轴承较近的方向，以减小轴的变形，使齿轮的重叠系数不致下降过多。分动器齿轮主要是因接触应力过高而造成表面点蚀损坏，因此将高挡齿轮安排在离两支承较远处。该处因轴的变形而引起齿轮的偏转角较小，故齿轮的偏载也小。齿轮分为直齿圆柱齿轮和斜齿圆柱齿轮两种。与直齿圆柱齿轮比较，斜齿圆柱齿轮有使用寿命长、运转平稳、工作噪声低等优点；缺点是制造时稍有复杂，工作时有轴向力，这对轴承不利。分动器中的常啮合齿轮均采用斜齿圆柱齿轮。 2.4 换挡结构形式的选择目前用于齿轮传动中的换挡结构形式主要有三种 2：（ 1）滑动齿轮换挡通常是采用滑动直齿轮进行换挡，但也有采用滑动斜齿轮换挡的。滑动直齿轮换挡的优点是结构简单、紧凑、容易制造。缺点是换挡时齿端面承受很大的冲击，会导致齿轮过早损坏，并且直齿轮工作噪声大。所以这种换挡方式，一般仅用在较低的档位上，例如变速器中的一挡和倒挡。采用滑动斜齿轮换挡，虽有工作平稳、承裁能力大、噪声小的优点，但它的换挡仍然避免不了齿端面承受冲击。（ 2）啮合套换挡用啮合套换挡，可将构成某传动比的一对齿轮，制成常啮合的斜齿轮。而斜齿轮上另外有一部分做成直的接合齿，用来与啮合套相啮合。这种结构既具有斜齿轮传动的优点，同时克服了滑动齿轮换挡时，冲击力集中在 1 2 个轮齿上的缺陷。因为在换挡时，由啮合套以及相啮合的接合齿上所有的轮齿共同承担所受到的冲击，所以啮合套和接合齿的轮齿所受的冲击损伤和磨损较小。它的缺点是增大了分动器的轴向尺寸，未能彻底消除齿轮端面所受到的冲击。此设计就是采用啮合套换挡。（ 3）同步器换挡现在大多数汽车的变速器都采用同步器。使用同步器可减轻接合齿在换挡时引起的冲击及零件的损坏。并且具有操纵轻便，经济性和缩短换挡时间等优点，从而改善了汽车的加速性、经济性和山区行驶的安全性。其缺点是零件增多，结构复杂，轴向尺寸增加，制造要求高，同步环磨损大，寿命低。但是近年来，由于同步器广泛使用，寿命问题已解决。比如在其工作表面上镀一层金属，不仅提高了耐腐性，而且提高了工作表面的摩擦系数。 2.5 挡数及传动比的确定主减速比的计算： nts 10 073.6140856.03677.05250377.0377.00m a x0iivrnigharp（ 2.1）其中根据轮胎规格 235/70 R16 得轮胎半径 mr r 3 6 7 7.07.0235.024 0 6 4.0 根据驱动车轮与路面的附着条件确定传动比 : m a x 2e g I TrTi Gr （ 2.2）为了增强汽车在不好道路的驱动力，目前，四驱车一般用 2 个档位的分动器，分为高档和低档 .本设计也采用 2 个档位。选择最低档传动比时，应根据汽车最大爬坡度、驱动轮与路面的附着力、汽车的最低稳定车速以及主减速比和驱动轮的滚动半径等来综合考虑、确定。汽车爬陡坡时车速较低，所以可以忽略掉空气阻力，则最大驱动力用于克服轮胎与路面间的滚动阻力及爬坡阻力。故有 m a xm a xm a xm a x )s i nc o s( mgfmgrkiiiTrtfdogle (2.3) 则由最大爬坡度要求的分动器低档传动比： kiiTrmgioglerfd m axm ax（ 2.4）式中， m -汽车总质量； g -重力加速度； max -道路最大阻力系数； r -驱动轮的滚动半径； maxeT -发动机最大转矩； oi -主减速比； -汽车传动系的传动效率； k -前后轮转矩分配比； nts 11 658.14.04.3073.62003677.0)371.0928.0018.0(8.91960)s i nc o s(m a xm a xm a xTgloerfd kiiTrfmgi求得变速器一挡传动比为： 658.1fdi 根据满足不产生滑转条件，即用一档发出最大驱动力时，驱动轮不产生滑转现象。公式表示如下： 2m a x GrkiiiT tfdgloe （ 2.5）式中， 2G -汽车满载静止于水平路面时驱动桥给路面的载荷； -路面的附着系数，计算时取 6.05.0 85.29.04.04.3073.62003677.06.08.91960m a x2Tgloergl kiiTrGi通过以上计算可得到 85.2658.1 fdi，在本设计中，取 4.2fdi。取高挡传动比 0.1fgi 。 2.6 中心距 A 确定将中间轴与第二轴之间的距离称为中心距 A。它是一个基本参数，其大小不仅对分动器的外形尺寸、体积质量大小，而且对轮齿的接触强度有影响。中心距越小，齿轮的接触应力越大，齿轮寿命越短。因此，最小允许中心距应当由保证轮齿有必要的接触强度来确定。分动器的轴经轴承安装在壳体上，从布置分动器的可能与方便和不因同一垂直面上的两轴承孔之间的距离过小而影响壳体的强度考虑，要求中心距取大些。还有，分动器中心取得过小，会使分动器长度增加，并因此使轴的刚度被削弱和使齿轮的啮合状态变坏。中心距对变速器的尺寸及质量有直接影响，所选的中心距、应能保证齿轮的强度。三轴式变速器的中心距 A（ mm）可根据对已有变速器的统计而得出的经验公式初定： 3 maxelA TKA (2.6) 式中， AK -中心距系数。对轿车， AK =9.511 maxelT-分动器处于低速档时的输出扭矩 nts 12 mNiTT fdeel 4329.04.2200m a xm a x 故由（ 2.6）可得出初始中心距： mm15.8382.719.04.2200115.9 3 ）（ A 为检测方便，圆整中心距 mmA 80 。 nts 13 第三章齿轮的设计及校核 3.1 基本参数的选择 3.1.1 模数的确定齿轮模数是一个重要参数，并且影响它的选取因素又很多，如齿轮的强度、质量、噪声、工艺要求、载荷等。决定齿轮模数的因素有很多，其中最主要的是载荷的大小。从加工工艺及维修等观点考虑，同一齿轮机械中的齿轮模数不宜过多。分动器齿轮模数的范围如表 3.1 表 3.1 汽车变速器齿轮的法向模数 nm 车型乘用车的发动机排量 V/L 货车的最大总质量 am /t 1.0 V 1.6 1.6 V 2.5 6.0nm 14.0 nm 14.0 模数 nm /mm 2.25 2.75 2.75 3.00 3.50 4.50 4.5 6.00 一系列 1.00 1.25 1.5 2.00 2.50 3.00 4.00 5.00 6.00 二系列 1.75 2.25 2.75 3.25 3.50 3.75 4.50 5.50 所选模数应符合国家标准 GB/T1357 1987 的规定，。接合齿和啮合套多采用渐开线齿形。由于工艺上的考虑，同分动器中的结合齿采用同一模数。其选取的范围是：轿车及轻、中型货车为 2 3.5；重型货车为 3.5 5。选取较小模数并增多齿数有利于换挡，所以初选齿轮模数为 3。 3.1.2 压力角压力角较小时，重合度大，传动平稳，噪声低；较大时可提高轮齿的抗弯强度和表面接触强度。对轿车，为加大重合度并降低噪声，取小些；对货车，为提高齿轮承载力，取大些。国家规定的标准压力角为 20o ，所以本设计中分动器齿轮压力角取 20 。 3.1.3 螺旋角的确定选取斜齿轮的螺旋角，应该注意它对齿轮工作噪声、轮齿的强度和轴向力有影响。螺旋角应选择适宜，太小时发挥不出斜齿轮的优越性，太大又会使轴向力过大。轿车变速器齿轮应采用较大螺旋角以提高运转平稳性，降低噪声。初选啮合套或同步器取 30 ；斜齿轮螺旋角 25 。 3.1.4 齿宽齿轮宽度大，承载能力高。但齿轮受载后，由于齿向误差及轴的挠度变形等原因，沿齿宽方向受力不均匀，因而齿宽不宜太大。通常可以根据齿轮模数来选择齿宽 b。 ncmkb（ 3.1）式中： ck 齿宽系数，直齿轮取 0.74.4 kc ，斜齿轮取 6.80.7 kc ； nts 14 nm 法面模数。齿宽可根据下列公式初选：直齿轮 mb )0.85.4( ，斜齿轮 mb )6.80.7( 。综合各个齿轮的情况，均为斜齿轮 : 设计 25 . 8218. 6 )( 7. 03b ，齿宽均选为 mm24 。 3.1.5 齿顶高系数齿顶高系数对重合度、轮齿强度、工作噪声、轮齿相对滑动速度、轮齿根切和齿顶厚度等有影响。若齿顶高系数小，则齿轮重合度小，工作噪声大；但因轮齿受到的弯矩减小，轮齿的弯曲应力也减少。因此，从前因齿轮加工精度不高，并认为轮齿上受到的载荷集中齿顶上，所以曾采用过齿顶高系数为 0.75 0.80 的短齿制齿轮。在齿轮加工精度提高以后，包括我国在内，规定齿顶高系数取为 1.00。为了增加齿轮啮合的重合度，降低噪声和提高齿根强度，有些变速器采用齿顶高系数大与 1.00的细高齿。本设计取为 0.10 f。 3.2 各档齿轮齿数的确定 3.2.1 低速档齿轮副齿数的确定在初选中心距、齿轮模数和螺旋角以后，可根据档数、传动比和传动方案来分配各档齿轮的齿数。齿数和： 34.48325c os802c os2zZ21n nmAz （ 3.2）圆整取 48Z 4.2i4132FD zz zz根据经验数值，取 19z4 ，则 29z3 通过比较可以得出 19z1 ， 29z2 时， 2.32i 低，与设计要求 2.4 最接近。所以： 19z1 ， 29z2 。 3.2.2 对中心距进行修正因为计算齿数和 z 后，经过取整数使中心距有了变化，所以应根据取定的 z 和齿轮变位系数重新计算中心距 A ，再以修正后的中心距 A 作为各挡齿轮齿数分配的依据，故中心距变为： nts 15 mmmmA n 44.7925c o s2 348c o s2 mZ n （ 3.3）修正中心距，取 79A 。重新确定螺旋角，其精确值应为 24. 30792 483a r c c o s2a r c c o s12 AZm nn下面根据方程组： 57.129194.248330.24c o s792c o s221431243zzizzmAzzFDn。确定常啮合齿轮副齿数分别为 : 1929z43 z，。重新确定螺旋角，其精确值为 : 30.24792 483a r c c os2c os34 AZmar c nn3.2.3 确定其他齿轮的齿数齿轮 5为后桥输出轴齿轮，因此齿轮 5与前桥输出轴齿轮 3 各参数应相同。高速档传动比 1.0iFG 6 5 5 2.029190.1z3467 zziz 高(3.4) 0.1)6552.01(1929 29)1(t ant an674336734 zzzz z(3.5) 30.240.1 30.24t a nt a n 167 (3.6) 48483 30.24c o s792c o s2 6776 ，取 nmAzz (3.7) 于是可得，。， 1929z76 z重新确定螺旋角，其精确值为 30.24792 483c o s2 )(c o s 176167 A zzm n(3.8) 3.3 齿轮的变位 nts 16 齿轮 1、 2 的各参数：取模数 3nm ，螺旋角 24.30 齿宽系数 8kc 。分度圆压力角： c o s/t a nt a n nt 21.77t 端面啮合角： 77.21c o s79 44.79c o sc o s, tAat 21.0, 变位系数之和： nt,t21n t a n2 i n vi n vzz -0.1364n 查表得 05.01 n 0844.02 n 1467.03 44.7979 nn m AAy 0103.01467.01364.0 nn yny 分度圆直径 : mmzmd n 54.6230.24co s193co s11 mmzmd n 45.9530.24c o s 293c o s 22 节圆直径： 54.6248/19792/2 11 nZAzd mm 46.9548/29792/222 nzAzdmm 齿顶高： 3 . 1 2 m m30 . 0 1 0 3 )-0 . 0 5(1)( 1*1 nnnaa myhh 2 . 7 2 m m3)0 . 0 1 0 3-0 . 0 8 4 4-(1)( 2*2 nnnaa myhh 齿根高： 3 . 6 m m3)0 . 0 5-0 . 2 5(1)( 1*1 nnnaf mchh 4 . 0 m m3)0 . 0 8 4 40 . 2 5(1)( 2*2 nnnaf mchh 全齿高： 6 .7 2 m m111 fa hhh齿顶圆直径： 6 8 . 7 8 m m3 . 1 226 2 . 5 42111 aa hdd1 0 0 . 8 9 m m2 ? 2 . 7 29 5 . 4 52222 aa hdd齿根圆直径 : 5 5 . 3 4 m m2 ?3 3 . 6-6 2 . 5 42111 ff hdd8 7 . 4 5 m m2 ?4-9 5 . 4 52222 ff hdd当量齿数： nts 17 19.25c o s 311 zz n 60.38c o s 322 zz n 所有齿轮参数如表 3.2 所示表 3-2 各齿轮基本参数齿轮高速档低速档常啮合齿轮齿数输入轴齿轮 6 中间轴齿轮 7 输入轴齿轮 1 中间轴齿轮 2 输出轴齿轮 3 中间轴齿轮 4 29 19 19 29 29 19 实际传动比 i 1.526 1.526 1.526 螺旋角 30.2430.2430.24法面模数nm（ mm） 3 3 3 法面齿顶高系数 anh1 1 1 法面顶隙系数 nc0.25 0.25 0.25 分度圆压力角n20 20 20 分度圆直径 d（ mm） 95.45 62.54 62.54 9
