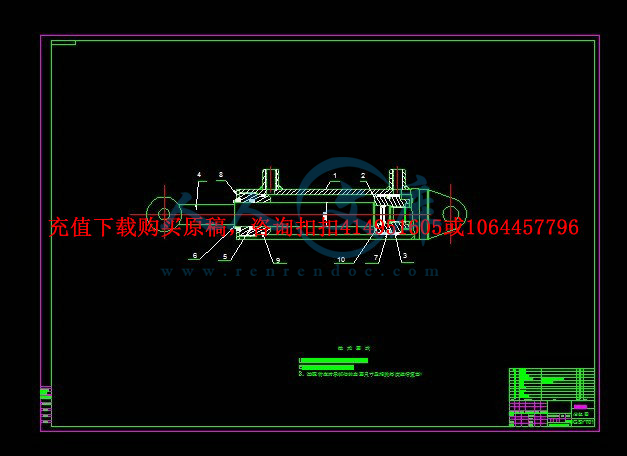

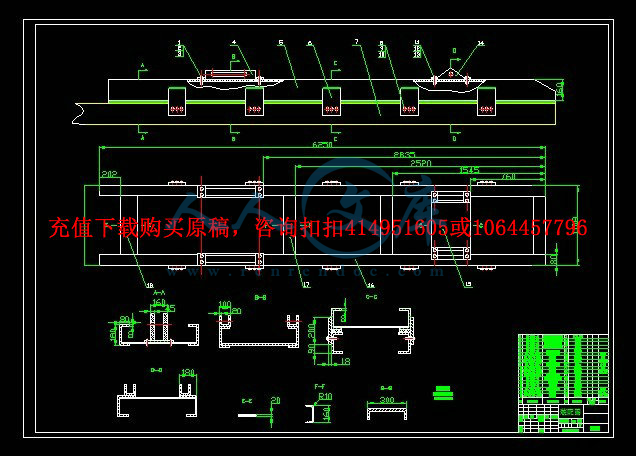

任务089-物流液压升降机设计装配图.dwg

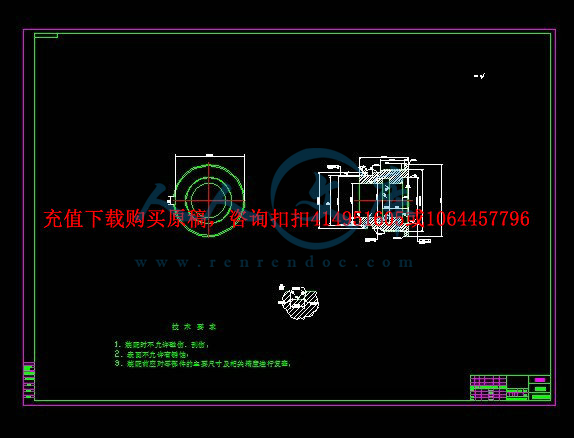

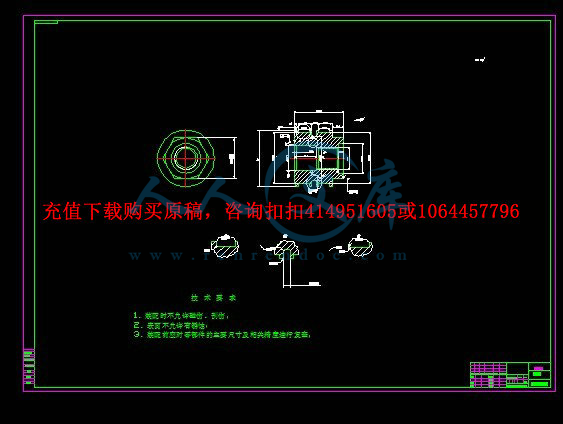

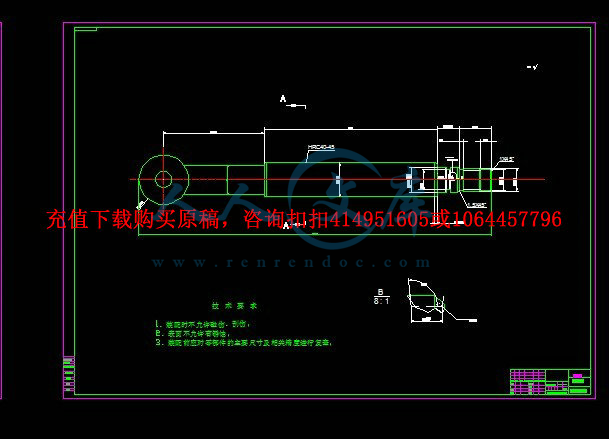

任务089-物流液压升降机设计零件图.dwg

压缩包内文档预览：(预览前20页/共58页)

编号：470962 类型：共享资源大小：2.79MB 格式：RAR 上传时间：2015-08-10 上传人：好资料QQ****51605 IP属地：江苏

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 物流液压升降机设计三维 proe 全套 cad 图纸毕业论文原创资料

资源描述：

物流液压升降机设计

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要：升降机不论是在工业生产还是我们的日常生活中都有着重要的作用。给我们带来的利益是非常的多。升降机的功能特色是非常多的，在我们生活中我们在很多的商务大厦都会用到电梯，升降机就如电梯的性能大同小异，我们在使用升降机的时候也可以针对自己的需求对升降机进行设置。

根据本课题的研究是适用于高处物料升降运送。根据实际需求拟采取如下：选择液压缸为动力，以剪叉式为传动形式，主体机构采用剪叉式结构设计。对剪叉式升降机关键零部件进行设计计算与校核，经过验证能实现预期的设计目标和要求。

关键词：升降机，物料升降，剪叉式，升降机，结构设计

Abstract：Lifting platform in the industrial production and our daily life plays an important role. The benefit which brings to us is very much. The functional characteristics of the lifting platform is very much, in our lives we in many commercial buildings will be used in the lift, lifting platform as the elevator performance very much the same, we can also according to their own needs for lifting platform settings when using a lifting platform.

According to the research on this topic is applicable to high material elevator. According to the actual demand to be taken are as follows: the selection of hydraulic cylinder as the power, the scissor transmission form, scissor structure design of the main mechanism. Design calculation and checking of scissors elevating platform of key parts and components, after the design objectives and requirements verification can achieve the desired.

Key Words: Lifting platform, material lift, scissor, lifting platform, structure design

金华职业技术学院毕业综合项目成果

摘要1

1 绪论6

1.1 升降机在生产和生活中的作用和意义6

1.2 升降机国内研究发展情况6

1.3 升降机国外发展现状和发展趋向8

1.4 课题条件9

2 剪叉式升降机结构设计计算11

2.1 升降机构的设计11

2.1.1 升降机构形式的选择11

2.1.2 直接推动式升降机构11

2.1.3 连杆组合式升降机构11

2.2 升降机的两种机构形式13

2.3 升降机机构中三种液压缸布置方式的分析比较14

2.3.1 问题的提出14

2.3.2 三种方案的分析和比较15

2.4 剪叉式升降机结构分析16

2.5 剪叉式升降机的运动分析17

2.6 剪叉式升降机的动力分析20

2.7 剪叉式升降机参数的确定21

2.7.1 基本几何尺寸的确定21

2.7.2 液压缸推力T及行程S的确定21

2.8 剪叉式升降机的校核22

2.8.1 各铰接点的受力分析22

2.8.2 各铰接点销的选择与校核24

2.8.3 油缸作用处杆件尺寸的确定与校核25

2.9 强度校核26

2.9.1 剪叉臂的强度校核26

2.9.2 液压缸底架固定横梁的强度校核29

2.10 轴的强度校核32

2.10.1 内剪叉臂固定端销轴的强度校核32

2.10.2 液压缸缸体尾部销轴的强度校核32

2.10.3 液压缸活塞杆头部支撑轴的强度校核33

3 液压传动系统的设计计算34

3.1 明确设计要求制定基本方案34

3.2 制定液压系统的基本方案34

3.2.1 确定液压执行元件的形式[14]34

3.2.2 确定液压缸的类型35

3.2.3 确定液压缸的安装方式36

3.2.4 缸盖联接的类型36

3.2.5 拟订液压执行元件运动控制回路36

3.2.6 液压源系统36

3.3 确定液压系统的主要参数[15]36

3.3.1 载荷的组成与计算：37

3.3.2 初选系统压力39

3.3.3 计算液压缸的主要结构尺寸39

3.3.4 确定液压泵的参数[18]41

3.3.5 管道尺寸的确定42

3.3.6 油箱容量的确定43

3.4 液压缸主要零件结构、材料及技术要求43

3.4.1 缸体43

3.4.2 活塞44

3.4.3 活塞杆45

3.4.4 活塞杆的导向、密封和防尘46

3.4.5 液压缸的排气装置46

3.4.6 液压缸安装联接部分的型式及尺寸47

3.4.7 液压系统的设计47

3.5 本章小结49

4 剪叉式升降机结构设计的运动学分析50

4.1 运动学分析的简介50

4.2 位移、速度及加速度分析51

4.2.1 主运动分析51

4.2.2 位移曲线52

4.2.3 速度曲线53

4.2.4 加速度曲线53

总结55

致谢56

参考文献57

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

1 绪论

1.1 升降机在生产和生活中的作用和意义

升降机不论是在工业生产还是我们的日常生活中都有着重要的作用。给我们带来的利益是非常的多。升降机的功能特色是非常多的，在我们生活中我们在很多的商务大厦都会用到电梯，升降机就如电梯的性能大同小异，我们在使用升降机的时候也可以针对自己的需求对升降机进行设置。可见升降机对我们作用是相当的大。

升降机在我们生产中的应用已经非常的普遍了，而且在我们生产中有着重要的作用，尤其是货物高空操作。

现在经济不断的发展，顺应社会的需求，生产力不断的加大，而且现在高空操作也是比较多的，所以升降机在我们进行高空操作的时候就给我们带来的重要的作用。

升降机就是上下操作，而且可以给我们提供一个安全稳定的机。我们在高空作业的时候可以给我们的安全提供保障。

升降机不仅在生产中有着重要的作用，在我们生活中的应用也是非常的重要的，而且非常的普及。在酒店、宾馆、影院等等公共休闲娱乐场所我们都知道干净舒适是第一，所以保持干净是我们必须的。升降机在这里清洁、灯具维修换修、设备的调试安装维护保养都是非常的重要的。

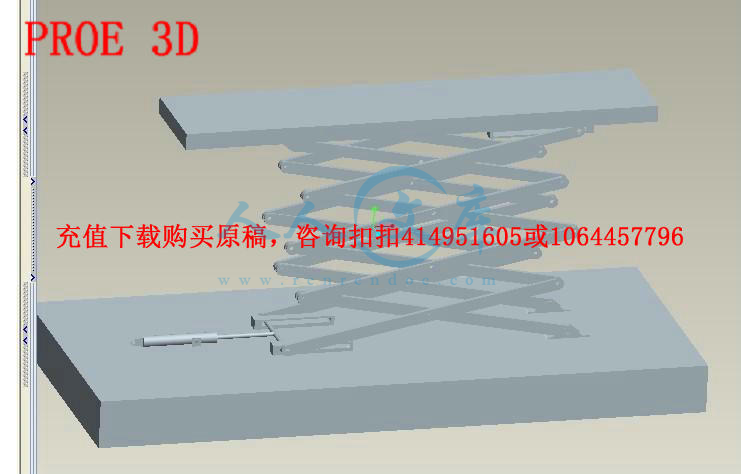

PROE 3D.jpg

内容简介：: 金华职业技术学院 JINHUA COLLEGE OF PROFESSION AND TECHNOLOGY 毕业综合项目成果（ 20 届）物流液压升降机设计题目学院专业班级学号姓名指导教师年月日 nts 1 物流液压升降机设计 *学院 *专业学生姓名摘要：升降机不论是在工业生产还是我们的日常生活中都有着重要的作用。给我们带来的利益是非常的多。升降机的功能特色是非常多的，在我们生活中我们在很多的商务大厦都会用到电梯，升降机就如电梯的性能大同小异，我们在使用升降机的时候也可以针对自己的需求对升降机进行设置。根据本课题的研究是适用于高处物料升降运送。根据实际需求拟采取如下：选择液压缸为动力，以剪叉式为传动形式，主体机构采用剪叉式结构设计。对剪叉式升降机关键零部件进行设计计算与校核，经过验证能实现预期的设计目标和要求。关键词：升降机，物料升降，剪叉式，升降机，结构设计nts Abstract： Lifting platform in the industrial production and our daily life plays an important role. The benefit which brings to us is very much. The functional characteristics of the lifting platform is very much, in our lives we in many commercial buildings will be used in the lift, lifting platform as the elevator performance very much the same, we can also according to their own needs for lifting platform settings when using a lifting platform. According to the research on this topic is applicable to high material elevator. According to the actual demand to be taken are as follows: the selection of hydraulic cylinder as the power, the scissor transmission form, scissor structure design of the main mechanism. Design calculation and checking of scissors elevating platform of key parts and components, after the design objectives and requirements verification can achieve the desired. Key Words: Lifting platform, material lift, scissor, lifting platform, structure design nts 3 金华职业技术学院毕业综合项目成果目录摘要 . 1 1 绪论 . 6 1.1 升降机在生产和生活中的作用和意义 . 6 1.2 升降机国内研究发展情况 . 6 1.3 升降机国外发展现状和发展趋向 . 8 1.4 课题条件 . 9 2 剪叉式升降机结构设计计算 . 11 2.1 升降机构的设计 . 11 2.1.1 升降机构形式的选择 . 11 2.1.2 直接推动式升降机构 . 11 2.1.3 连杆组合式升降机构 . 11 2.2 升降机的两种机构形式 . 13 2.3 升降机机构中三种液压缸布置方式的分析比较 . 14 2.3.1 问题的提出 . 14 2.3.2 三种方案的分析和比较 . 15 2.4 剪叉式升降机结构分析 . 16 2.5 剪叉式升降机的运动分析 . 17 2.6 剪叉式升降机的动力分析 . 20 2.7 剪叉式升降机参数的确定 . 21 2.7.1 基本几何尺寸的确定 . 21 2.7.2 液压缸推力 T 及行程 S 的确定 . 21 2.8 剪叉式升降机的校核 . 22 2.8.1 各铰接点的受力分析 . 22 2.8.2 各铰接点销的选择与校核 . 24 2.8.3 油缸作用处杆件尺寸的确定与校核 . 25 2.9 强度校核 . 26 nts 2.9.1 剪叉臂的强度校核 . 26 2.9.2 液压缸底架固定横梁的强度校核 . 29 2.10 轴的强度校核 . 32 2.10.1 内剪叉臂固定端销轴的强度校核 . 32 2.10.2 液压缸缸体尾部销轴的强度校核 . 32 2.10.3 液压缸活塞杆头部支撑轴的强度校核 . 33 3 液压传动系统的设计计算 . 34 3.1 明确设计要求制定基本方案 . 34 3.2 制定液压系统的基本方案 . 34 3.2.1 确定液压执行元件的形式 14 . 34 3.2.2 确定液压缸的类型 . 35 3.2.3 确定液压缸的安装方式 . 36 3.2.4 缸盖联接的类型 . 36 3.2.5 拟订液压执行元件运动控制回路 . 36 3.2.6 液压源系统 . 36 3.3 确定液压系统的主要参数 15 . 36 3.3.1 载荷的组成与计算： . 37 3.3.2 初选系统压力 . 39 3.3.3 计算液压缸的主要结构尺寸 . 39 3.3.4 确定液压泵的参数 18 . 41 3.3.5 管道尺寸的确定 . 42 3.3.6 油箱容量的确定 . 43 3.4 液压缸主要零件结构、材料及技术要求 . 43 3.4.1 缸体 . 43 3.4.2 活塞 . 44 3.4.3 活塞杆 . 45 3.4.4 活塞杆的导向、密封和防尘 . 46 3.4.5 液压缸的排气装置 . 46 3.4.6 液压缸安装联接部分的型式及尺寸 . 47 nts 5 3.4.7 液压系统的设计 . 47 3.5 本章小结 . 49 4 剪叉式升降机结构设计的运动学分析 . 50 4.1 运动学分析的简介 . 50 4.2 位移、速度及加速度分析 . 51 4.2.1 主运动分析 . 51 4.2.2 位移曲线 . 52 4.2.3 速度曲线 . 53 4.2.4 加速度曲线 . 53 总结 . 55 致谢 . 56 参考文献 . 57 nts物流液压升降机设计毕业设计论文 1 绪论 1.1 升降机在生产和生活中的作用和意义升降机不论是在工业生产还是我们的日常生活中都有着重要的作用。给我们带来的利益是非常的多。升降机的功能特色是非常多的，在我们生活中我们在很多的商务大厦都会用到电梯，升降机就如电梯的性能大同小异，我们在使用升降机的时候也可以针对自己的需求对升降机进行设置。可见升降机对我们作用是相当的大。升降机在我们生产中的应用已经非常的普遍了，而且在我们生产中有着重要的作用，尤其是货物高空操作。现在经济不断的发展，顺应社会的需求，生产力不断的加大，而且现在高空操作也是比较多的，所以升降机在我们进行高空操作的时候就给我们带来的重要的作用。升降机就是上下操作，而且可以给我们提供一个安全稳定的机。我们在高空作业的时候可以给我们的安全提供保障。升降机不仅在生产中有着重要的作用，在我们生活中的应用也是非常的重要的，而且非常的普及。在酒店、宾馆、影院等等公共休闲娱乐场所我们都知道干净舒适是第一，所以保持干净是我们必须的。升降机在这里清洁、灯具维修换修、设备的调试安装维护保养都是非常的重要的。 1.2 升降机国内研究发展情况自改革开放三十年，中国的城市建设和发展的突飞猛进，在中国的升降机产业的良性发展，升降机做为人们的出行的垂直运输工具已经随处可见。引进外资，合作办厂在1978，十一的第三次全体会议上的一项重大决策和改革开放。我公司自主研发，生产，升降机的发展阶段，外国资本运行升降机厂引进安装升降机，从合资企业大量。如：成立于 1980 年 7 月 4 日中国迅达电梯升降机的有限公司，是由中国建设机械总公司，股份有限公司，香港怡和迅达瑞士迅达（远东）股份有限公司 3 的合资企业，这是中国机械行业的第一家合资企业自改革开放以来。公司在中国设立的升降机行业掀起了 1984年 12 月 1 日的繁荣，引进外资；天津市机公司，中国国际信托投资公司和美国美国奥的斯电梯升降机公司合资组建的天津奥的斯电梯升降机有限公司正式成立。引进外资，合作办厂，不仅有利于中国地方升降机产业的进一步发展，也为中国的城市nts 7 的发展产生重大而深远的影响。从 1979 以来，升降机，生产已越来越快：不仅如此，产品结构也发生了显著的变化：直流升降机老已被淘汰，交流双速电梯，调压调速交流调速梯逐渐取代 VVVF 交流变频调速电梯控制系统机，已在 PLC 和微机控制技术的采用，最高的梯形速度已达到 4m/s；行业出现了翻天覆地的变化：企业生产条件的升降机，员工的素质，管理水平有了很大的提高。为什么我们的技术提高很快，这不能不归功以经济建设为确定在第三届十一中心的一般原则。没有大规模的经济建设，没有升降机市场的今天，就不会有今天的自然升降机产业。其次，由于改革开放政策。改革开放后，党中央和国家在上海，宁波，温州，福州，广州，委员会，作为一个城市区。自 1985以来，先后在长江三角洲，珠江三角洲，福建东南部和渤海地区开辟经济开放区。根据升降机产业的特殊性，这些地区将成为中国工业发展集中升降机。随着大量的升降机企业的建立，中国升降机产业在技术，管理规范了。 1984 六月，中国建筑机械制造商协会升降机分公司工程机械协会成立大会在西安市举行的三个分会，升降机，也是中国现在升降机会的前身。 1986 年 1 月 1 日，“中国升降机 ”建设机械制造商协会建设机械协会更名为“中国工程机械工业协会升降机，升降协会”的两级协会机会升级，这是在升降机业发展史上的里程碑。从举升机行业有自己的行业组织。 1987，国家标准 GB 7588-87”提升的建造和安装的安全规则” 机发行。标准欧洲标准 EN81-1”提升为建筑安装“ 机安全规定（ 1985 修订版，十二月）。本标准的意义是对制造和安装质量与升降机的保护很重要。改革的第一个十年对外开放是提升产业的萌芽时期的升降机的初级阶段，产业链形成的机。稳步发展，创新改革开放的第二到十年可以说是中国提升产业发展机后，十年的创新。改革开放后的第一个十年内，中国的升降机产业的同时吸收新技术国际升降机，相关的管理系统也在不断的完善。改革开放以来，我国的城市建设和发展的突飞猛进，更加有利于推动我国的升降机产业的发展，已在 1997 的平面与上一年总产出的升降机，良好的结果的持续增长，总产值，这证明了我们的升降机产业比较成熟，有能力适应市场变化，抓住机遇，有了很大的提高。 1998，升降机，苏州江南升降机有限，国家的自动扶梯和自动人行道的品牌已销往马来西亚，泰国，菲律宾，印度尼西亚，新加坡，阿拉伯联合酋长国，孟加拉国，埃及，叙利亚，土耳其，阿根廷，澳大利亚，德国，英国，荷兰，意大利，葡萄牙，希腊和其他近 20 个国家和我国台湾澳门地区，升降机，生产超过 30200 台。迅速改变随着我国经济的快速发展，城市建设的不断完善，升降机不仅在高档商务写字楼，大酒店nts物流液压升降机设计毕业设计论文商场存在，蔓延到高层住宅楼，一个角落也走进了人们的生活，成为城市建设中不可缺少的垂直交通工具中国有 1300000000 人口，与升降机的人均量的 1 3 的世界平均水平的 1/10，发达。升降机巨大的市场吸引了几乎所有的升降机的业务关系。 2007，中国政府颁布了一系列的经济政策，加强宏观调控，升降机市场逐渐趋于稳定和规范化的轨道。 1.3 升降机国外发展现状和发展趋向近20年世界工程升降机行业发生了很大变化。RT(越野轮胎升降机 )和A T(全地面升降机 )产品的迅速发展，打破了原有产品与市场格局，在经济发展及市场激烈竞争冲击下，导致世界工程升降机市场进一步趋向一体化。目前世界工程升降机年销售额已达75亿美元左右。主要生产国为美国、日本、德国、法国、意大利等，世界顶级公司有10多家，主要集中在北美、日本（亚洲）和欧洲。美国既是工程升降机的主要生产国，又是最大的世界市场之一。但由于日本、德国升降机工业的迅速发展及 RT和A T产品的兴起，美国厂商曾在20世纪6070年代世界市场中占有的主导地位正逐步受到削弱，从而形成美国、日本和德国三足鼎立之势。近几年美国经济回升，市场活跃，外国厂商纷纷参与竞争。美国制造商的实力也有所增强，特雷克斯升降机公司的崛起即是例证。特雷克斯升降机公司前身是美国科林升降机厂。1995年以来，其通过一系列的兼并活动，已发展成为世界顶级公司之一。日本从20世纪70年代起成为工程升降机生产大国，产品质量和数量提高很快，已出口到欧美市场，年总产量居世界第一。自1992年以来，由于受日元升值、国内基建投资下降和亚洲金融危机影响，年产量呈下降趋势。目前日本市场年需求量为3000台左右。欧洲是潜力很大的市场，欧洲各工业国既是工程升降机的出口国，也是重要的进口国。德国是最大的欧洲市场，其次为英国、法国、意大利等国。在德国AT产品市场份额中，利勃海尔占53%，格鲁夫占 16%，德马泰克占14%，多田野和特雷克斯各占10%和5%左右。多数厂商在争夺上述市场的同时，还努力扩大产品系列。格鲁夫公司的汽车升降机和RT 产品具有竞争优势，购买克虏伯公司后，在AT产品方面也颇具实力，该公司还准备生产履带式升降机。马尼突沃克公司已在履带式升降机行业居支配地位，但也希望在其他升降机产品领域取得相同影响力。以往升降机厂商的某些合作，大多集中于营销协定或许可证贸易协定。许可证贸易要比全面并购方式开展早，风险也小，在行业中已有先例。但按许可证协定进行制造 ,往往在期满后因产权争议而告终。特雷克斯与日本IHI公司有历史联系，至今特雷克斯还提供涂装AmericanCrane公司产品标志的Ints 9 HI履带式升降机升降机。有人会将特雷克斯与IHI的合作看作许可证贸易行得通的例证。但此类协定难以持久，其结果无非是特雷克斯要求加强对 IHI 公司的控制，或者谋求独立生产履带式升降机。 IHI 目前尚未建立北美市场份额，仅起分承包商作用。英国格鲁夫公司从 1999 年开始销售神钢履带式升降机和城市型升降机。多田野和日立建机公司在 1978 年签订的相互提供产品、扩展双方产品系列的合作协议，收效不大。在国内市场萎缩情况下，日立建机于 1999 年 2 月宣布，将再次考虑扩大流动式升降机生产与销售领域与多田野的合作。而多田野公司则希望能拥有一家美国制造基地，但目前时机尚未成熟。拥有多种类型产品可使收入多样化。特雷克斯公司既经营采矿设备又经营起重搬运设备，起重搬运设备包括 AT 和 RT 产品、汽车升降机、履带式升降机、塔机等。林克贝尔特公司基于其生产挖掘机的经验，成为首先将技术应用于桁架臂式升降机的厂商之一。但目前住友公司已将其在日本和美国的升降机与挖掘机企业 (包括林克贝尔特 )分开，其依据是升降机和挖掘机属于不同行业。利勃海尔既生产挖掘机，也生产流动式升降机和塔式升降机，还在爱尔兰生产集装箱搬运升降机，其旗下各企业均为单独实体。 1.4 课题条件升降机在现代物流、航空装卸、大型设备的制造与维护等场合广泛应用。随着经济的发展，科学技术的进步，社会竞争也越来越激烈，为了提高企业生产速度，减轻工人的劳动强度，并且实现生产过程的自动化，人们设计了可以减少人力物力并且能够出色完成任务的升降机。升降机的种类比较繁多，根据不同的用途、升降机的结构、动力传递形式以及规格会有不同的选择和设计。 nts物流液压升降机设计毕业设计论文机械传动方式的特点是零件加工相对要求不高、结构较简单、加工容易、维修方便、适应环境能力强、抗冲击性能好、可实现准确到位，并有自锁功能、不污染环境。研制安全、可靠的电机驱动的剪叉式升降机，将有利于保证高空作业的安全，具有一定的实用价值。具体研究内容及要求包括： 1. 查找相关文献，分析升降机的研究现状和发展趋势。 2. 设计剪叉式升降机的机械结构，并根据设计要求选用元器件和校核结构件强度。 3. 对剪叉式升降机进行进行运动学和动力学分析。主要技术指标： 1. 完成剪叉式升降机的机械结构设计及运动分析。 2. 完成直角坐标机械手的元器件选型。 3. 剪叉式升降机升降高度 5 米，承载重量 1 吨。 4. 完成 2 张 A0 图纸，并完成设计报告和资料翻译。 nts 11 2 剪叉式升降机结构设计计算 2.1 升降机构的设计 2.1.1 升降机构形式的选择升降机构分为两大类：直推式和连杆组合式，它们均采用液体压力作为升降动力。直推式升降机构利用液压油缸直接升降车厢倾卸。该机构布置简单、结构紧凑、升降效率高。但由于液压油缸工作行程长，故一般要求采用单作用的 2 级或 3 级伸缩式套筒油缸。 2.1.2 直接推动式升降机构油缸直接作用在车厢底板上的升降机构称为直接推动式升降机构，简称直推式升降机构。按升降点在车厢底板下表面的位置，该类升降机构又可分为油缸中置 (图 2-1a)和油缸前置 (图 2-1b)两种型式。前者油缸支在车厢中部，油缸行程较小，油缸的升降力较大，多采用双缸双柱式油缸；后者的油缸支在车厢前部，油缸的升降力较小，油缸行程较大，一般用于重型升降机上，油缸则通常采用多级伸缩油缸。图 2-1 直接推送式升降机构 Fig.2-1 The lifting mechanism of direct-push model 2.1.3 连杆组合式升降机构油缸与车厢底板之间通过连杆机构连接的升降结构称为连杆组合式升降机构。生产实践表明，连杆组台式升降机构具有很大的优越性。根据油缸的安装特点，连杆组台式升降机构又可分为油缸前推 (后推 )连杆放大式、油缸前推 (后推 )杠杆平衡式、油缸浮动等多种结构型式。（ 1）油缸前推连杆放大式 (马勒里式 )升降机构该种升降机构 (图 2-2 所示 )通过三角板与车厢底板相连，车厢的升降支点较靠近车厢的前部，故车厢受力状况较好；当达到最大升降角度时，油缸几乎处于垂直状态，车厢nts物流液压升降机设计毕业设计论文上升到最置不易倾下，稳定性好；油缸最大推力较小，油压特性好。但整个机构较庞大，油缸在升降过程中的摆角较大，工作行程较大。图 2-2 前推连杆放大式升降机构 Fig.2-2The lifting mechanism of lever magnify model from the forward （ 2）油缸前推杠杆平衡式升降机构该种升降机构 (图 2-3 所示 )通过拉杆与车厢底板相连，升降支点较靠近车厢的前部，故车厢受力状况较好；初始时拉杆几乎是垂直顶起车厢，因此机构运动性能好。但该机构三角形连杆的几何尺寸较大，结构不紧凑，油缸摆角较大，工作行程较大，液压管路不易布置。图 2-3前推杠杆平衡式升降机构 Fig.2-3The lifting mechanism of lever balance model from the front （ 3）油缸后推连杆放大式 (加伍德式 )升降机构该种升降机构 (图 2-4 所示 )通过三角板与车厢底板相连推动车厢，启动性能较好，并能承受较大的偏置载荷；升降支点在车厢几何中心附近，车厢受力状况较好。但该机构升降力系数较大，工作效率较低。图 2-4 后推连杆放大式升降机构 Fig.2-4 The lifting mechanism of lever magnitude model from the behind （ 4）油缸后推杠杆平衡式升降机构该种升降机构 (图 2-5 所示 )的油缸下铰点、三角板的固定铰点、车厢翻转铰点几乎均匀分布在副车架上，减少了车架后部的集中载荷；同时，这种三点支承方式有利于改善nts 13 机构的整体横向刚性。升降过程中油缸摆角小，机构的工作效率也较高，但机构升降力系数较大，使相同升降质量所需升降力较其他升降机构大。图 2-5 后推杠杆平衡式升降机构 Fig.2-5The lifting mechanism of lever balance model from the behind （ 5）油缸浮动式升降机构图 2-6 油缸浮动式升降机构 Fig.2-6 The lifting mechanism of float model 该种机构 (图 2-6 所示 )油缸的一端直接与车厢底板相连，另一端不是固定在车架上，而是可以随着车厢的翻转而运动，故称为油缸浮动式升降机构该机构的拉杆也与车厢底板直接相连，升降支点较靠近车厢的前部，故车厢受力状况较好，工作效率较高。但该机构几何尺寸较大，结构不紧凑 ,升降过程中油缸摆角较大，使得液压管路难于布置。由以上分析可知，现在的液压升降机构有多种型式，每种型式的性能各有千秋，要因车而异，合理选用，选用的原则是 :首先必须充分考虑车辆的使用条件和环境；其次要考虑制造工艺；最后要兼顾成本。 2.2 升降机的两种机构形式图 2-1 机构一 nts物流液压升降机设计毕业设计论文图 2-2 机构二升降机的两种机构形式如图 2-1和图 2-2所示，它们只是两侧相同机构的一侧。由以上两图可看出，机构一（图 2-1）是全部为固定铰支座的两平行杆同步运动的结构，机构二（图 2-2）是两固定铰支座和两个滑动铰支座的剪叉式结构。这两种机构都可以实现上板台面升降的运动，但相比较之下，机构一有三点不足： a) 机构一在升降过程中上板不仅有竖直方向的位移变化，而且还有水平方向的位移变化，而机构二的上板在升降过程中只有竖直方向的位移变化。这样，在总体尺寸一样的情况下，机构二升降时所需的空间较小。 b) 机构一在升降的过程中，所载物体的质心相对机构的支撑中心的变化很大，这样就要求更大的动力，即要求推力更大的液压缸。结果会增加安装尺寸和生产成本。 c) 机构一的稳定性没有机构二的对角双三角的结构稳定性好。综上所述，机构二较机构一更合理。所以，在结构上选择机构二。 2.3 升降机机构中三种液压缸布置方式的分析比较 2.3.1 问题的提出液压缸的布置方式主要包括液压缸对机构的作用力（动力）点位置及液压缸的起始安装角度等。在机构确定的情况下，动力的作用点是关系所需动力大小的关键。而升降机的动力由液压缸提供，因此，作用点的位置直接关系液压缸的选择。此外，液压缸的安装起始角度也对所需动力大小有较大影响。总之，液压缸的布置方式是设计的一个重要环节，是设计成功与否的关键之一。那么液压缸究竟选择怎样的布置方式？ nts 15 2.3.2 三种方案的分析和比较以下是液压缸的三种布置方式，如图 2-3，图 2-4，图 2-5 所示，基于剪叉式机构的优点，它们都是采用剪叉式机构，可以看做三种方案：方案一（图 2-3）：液压缸的一端在底座的固定铰支座上，另一端支撑在支架 1上靠近滚动铰支座的位置。当两支架几乎处于水平位置时，液压缸与底座的夹角 1 很小，这时要把台面升起就需要液压缸提供很大的推力，甚至不能把台面升起。此外，液压缸的布置需要在底座长度比支架还更长的基础上额外地加长底座，这样就需要跟多的底座材料。方案二（图 2-4）：液压缸的一端在底座的固定铰支座上，另一端支撑在支架 1与支架 2的铰支轴上。当两支架几乎处于水平位置时，液压缸与底座的夹角 2 也很小，这时要把台面升起也需要液压缸提供很大的推力。虽然液压缸推动支架的力臂会随着台面的升起而迅速增大，从而使所需的液压缸的推力迅速减小。然而，同时也使液压缸的行程增加迅速增加，最终就需要大行程的液压缸，而液压缸的布置需要更大的长度空间，可能在液压缸完全收缩时支架仍不能完全收回，造成台面的高度过高。方案三（图 2-5）：液压缸的一端在底座的固定铰支座上，另一端支撑在与支架 2成一定角度且同固定铰支座的杆上。这样，当两支架处于水平位置时，液压缸与底座仍有一定夹角3，且3 2 1 ，这时要把台面升起所需要液压缸提供的推力就会比前两种布置的推力小很多。虽然液压缸推动支架的力臂随着台面的升起而增大幅度没有方案二的快，即使所需的液压缸的推力减小更平缓。然而，同时液压缸的行程增加也比较平缓，最终所需要的液压缸行程也不会很大，布置液压缸的空间也是足够的。因此，在稍微增加了液压缸推力的同时获得了更多的优点。图 2-3 方案一 nts物流液压升降机设计毕业设计论文图 2-4 方案二图 2-5 方案三综上所述，方案三是升降机设计的最佳方案（如图 2-5 所示）。 2.4 剪叉式升降机结构分析为了保证操作人员在工作机上更加安全，剪叉臂与水平的最大允许角度为 45 。因此，每一层上升的最大高度为 1.25m，要使升降机能够上升到 5m 的高度，至少需要 4层剪叉臂， 1.254=5m,这样就达到了 5m的高度。如图 4.1 所示，臂 AE、 CE、 BD、 BF 均相等，剪叉臂 AE 和 BF 通过 H 点nts 17 铰接，臂 BD 和 CE 通过 G 点铰接，臂 AE 和 CE 通过 E 点铰接，臂 BD 和 BF 通过 B 点铰接； F 点与副车架铰接， C 点与托架铰接；铰接点 A 在液压缸 N 的作用下能够在水平滑槽中移动，另外铰接点 D 也能水平移动，且与 A 点的运动方向相反。由于点 A 和 D 的移动，从而车厢在垂直面内升降并伴随有少量水平位移。 2.5 剪叉式升降机的运动分析在车厢举升过程中油缸以一定的速度推动滑快 A 向后移动， A 点的速度为 A；由于 A 点的水平移动带动双级剪式机构运动，从而使得 BFA 发生变化，即由初始位置的 0 变为 1= 0+ ；因为剪式机构的运动带动点 D 同时向上和向前移动，所以台面 DF 在整个过程中向上向后移动（为货物的倾斜做准备）。其中点 B 和点 H 的瞬时速度分别为 B 和 H；点 D 的水平和垂直速度分别为 Dx和 Dy；车厢支撑台面的水平
