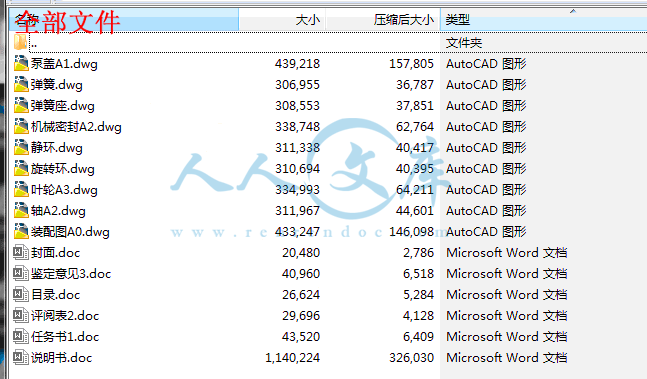

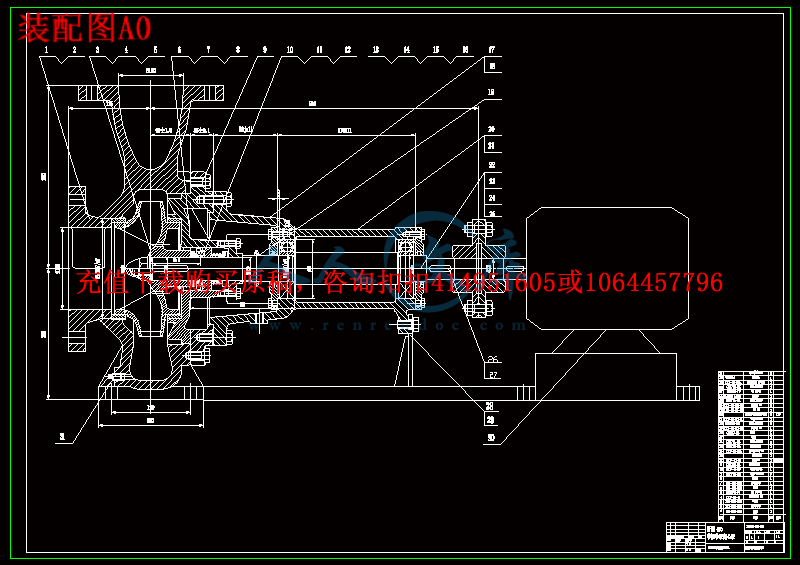

离心泵的设计及其密封【9张CAD图纸+毕业论文】【答辩优秀】

目录

一  内容摘要……………………………………………………………1

二  离心泵的工作原理以及密封方案选择……………………………2

2.1  离心泵的工作原理………………………………………… 2

2.2  密封方案选择……………………………………………… 2

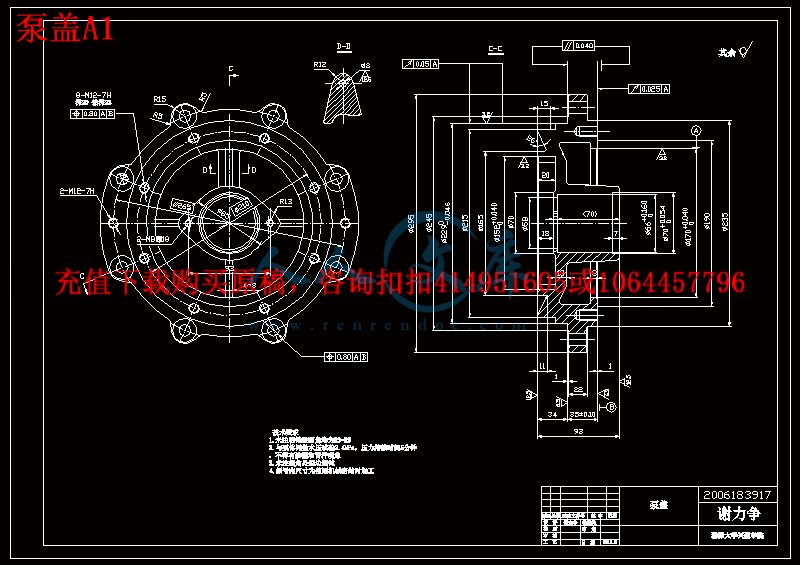

三  离心泵的设计………………………………………………………4

3.1  离心泵的基本原理………………………………………… 4

3.2  离心泵气蚀余量的计算…………………………………… 5

3.3  离心泵基本参数的确定…………………………………… 6

1  确定泵的进口直径…………………………………………6

  2  确定泵的出口直径…………………………………………6

3  泵转速的确定………………………………………………7

  4  轴功率和原动机功率确定 ……………………………… 7

3.4  压入室和吸出室的计算…………………………………… 8

  1  压出室水力计算………………………………………… 8

  2  吸入室的水力设计……………………………………… 8

3.5  轴的计算…………………………………………………… 9

  1  扭矩的计算……………………………………………… 9

  2  泵轴直径的初步计算…………………………………… 9

       3  轴的强度计算……………………………………………19

4  轴的强度校核……………………………………………12

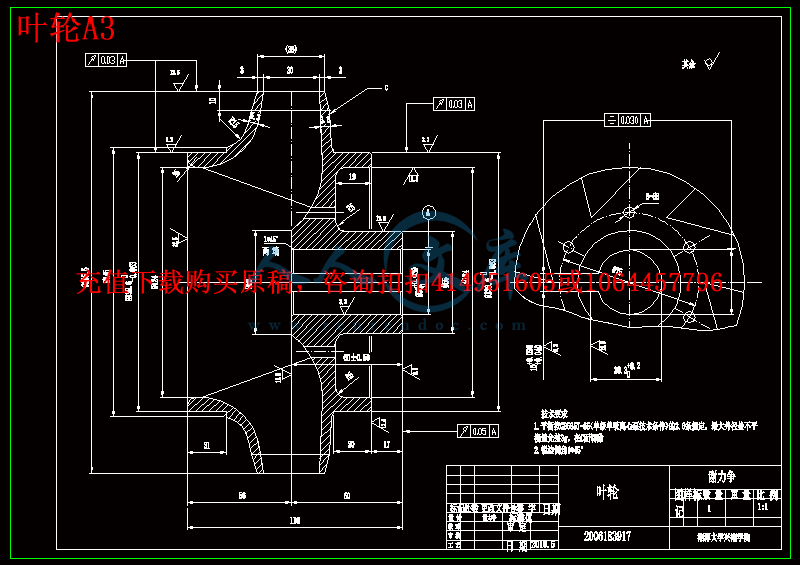

3.6  叶轮结构设计及主要尺寸计算……………………………14

1  结构设计…………………………………………………14

2  叶轮结构型式的确定……………………………………14

3  叶轮轮毂直径的计算…………………………………14

4  叶轮进口直径的计算 ……………………………… 15

5  叶轮外径的计算…………………………………………15

6  叶轮出口宽度的计算……………………………………16

7  叶片数的计算和选择……………………………………16

8  精算叶轮外径……………………………………………17

9  叶轮出口速度……………………………………………17

10  叶轮进口速度……………………………………………18

11  叶轮强度计算……………………………………………19

3.7  泵体和键的强度计算………………………………………21

1  泵体强度计算……………………………………………21

2  键的强度校核……………………………………………23

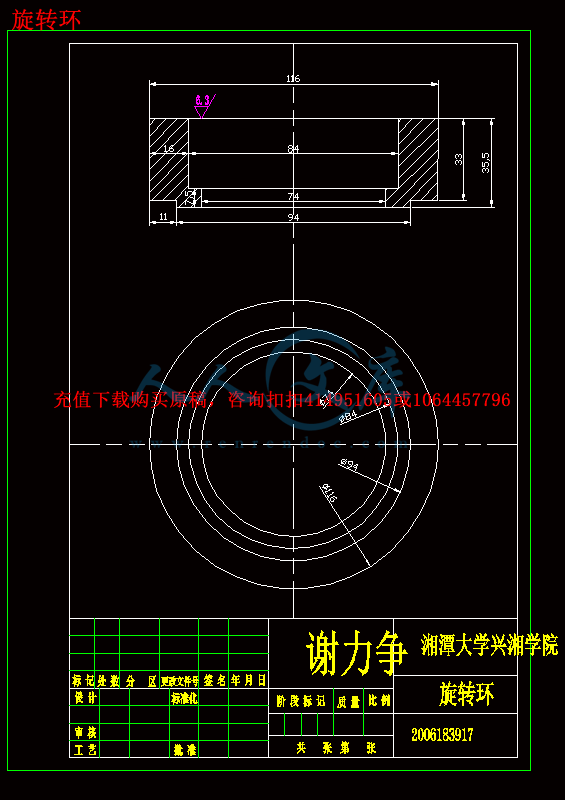

四  离心泵的密封设计及其计算…………………………………… 26

4.1  密封的介绍…………………………………………………26

4.2  端面比压的计算……………………………………………27

五  结论………………………………………………………………29 六   参考文献…………………………………………………………30

七   附录………………………………………………………………31

    英文翻译…………………………………………………………31

题目  离心泵的设计及其密封

摘要：在当今社会离心泵的应用是很广泛的,在国民经济的许多部门要用到它。在供给系统中几乎是不可缺少的一种设备。在泵的实际应用中损耗严重，特别是化工用泵在实际应用中损耗，主要是轴封部分，在输送过程中由于密封不当而出现泄漏造成重大损失和事故。轴封有填料密封和机械密封。填料密封使用周期短，损耗高，效率低。本设计使用机械密封。主要以自己设计的离心泵为基础，对泵的密封进行改进，以减少损耗，提高离心泵寿命。本设计其主要工作内容如下，自己设计一台扬程为40m，流量为100m/h的离心泵。电机功率为7.5kw，转速为2900r/min，.在0—80C工作环境下输送带杂质液体的离心泵的机械密封。

关键词：  泵  填料密封  离心泵  机械密封

Centrifugal pump design and sealing

Abstract: In today's society, the centrifugal pump is applied widely in the national economy, many departments should use it. In the supply system is almost an indispensable equipment. The practical application in pump industry, especially with serious loss in actual application of pump shaft seals, mainly is loss in the process of conveying, due to improper seal leakage caused heavy losses and accidents. Shaft seals have packing seal and mechanical seal. Packing seal use short cycle, the loss is high. Efficiency is low. This design USES mechanical seal. Mainly in their design based on centrifugal pump, and the improved seal pump, in order to reduce loss, improve the centrifugal pump life. This design is the main content of work, design a head for 40 MB, flow 100m/h of centrifugal pump. Electric power is 7.5 kw, speed for 2900r/min, the 0-80 C work environment impurity liquid conveyer belt of centrifugal pump mechanical seal.

Keywords: pump  packing seal  centrifugal pump  mechanical seal

二  离心泵的工作原理以及方案选择

2.1  离心泵的工作原理

  离心泵工作前，先将泵内充满液体，然后启动离心泵，叶轮快速转动，叶轮的叶片驱使液体转动，液体转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进液体，在这一过程中，叶轮中的液体绕流叶片，在绕流运动中液体作用一升力于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于液体，这个力对液体做功，使液体得到能量而流出叶轮，这时候液体的动能与压能均增大。就可以达到效果。

离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。
