目录
摘要...............................................1
第一章绪论.........................................3
1.1引言................................................3
1.2采煤机的发展概况....................................3
1.3采煤机的类型...................................4
1.4采煤机的组成........................................6
1.5采煤机的牵引方式....................................7
1.6电牵引的优点........................................8
1.7国际上电牵引采煤机的发展概况........................8
1.8国内电牵引采煤机的发展状况.........................10

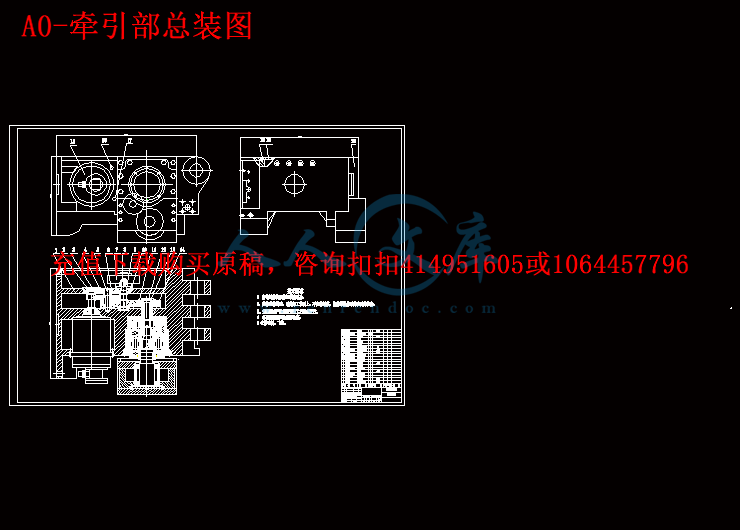

第二章牵引部的设计.................................14

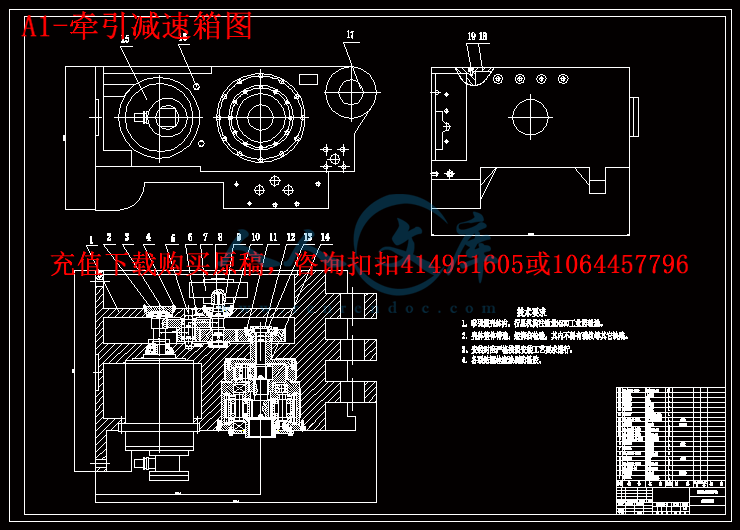

2.1牵引机构传动系统...................................14
2.2牵引部传动计算......................................16
2.3牵引部齿轮设计计算..................................18

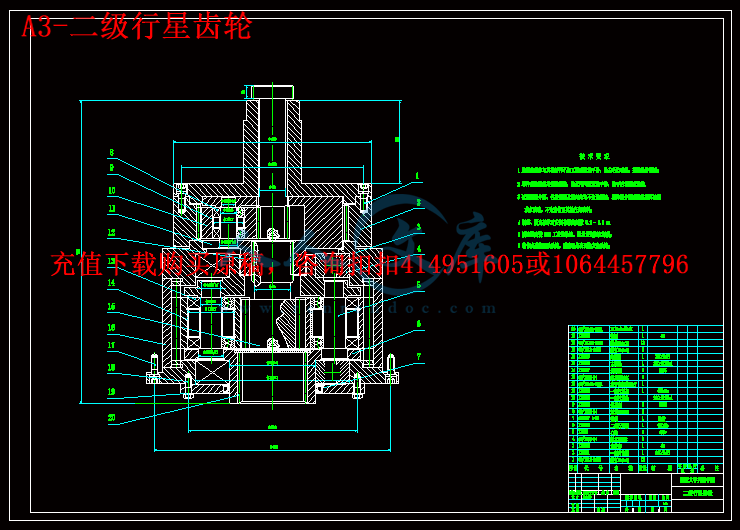

2.4行星齿轮............................................28
第三章轴的设计及校核.........................................43
3.1确定轴的最小直径....................................43
3.2轴一的设计与校核....................................43
3.3心轴的设计和校核....................................45
3.4制动轴设计与校核....................................46
3.5花键键的强度校核....................................48
3.6轴承的校核..........................................50
第四章采煤机的使用和维护.....................................52
4.1采煤机的维护........................................52
4.2采煤机轴承的维护及漏油的防治........................54
第五章机械密封...............................................57
参考文献.....................................................59
致谢.........................................................60
附录.........................................................61
摘要
MG300/690-WD型采煤机是一种多电机驱动，横向布置的交流电牵引采煤机。该机功率大，多电机横向布置，整机结构紧凑，采用交流变频调速系统，变频调速采用机载式。截割电机、牵引电机等主要元部件均可从采空区抽出，容易更换，方便维修。
牵引电机输出的转矩经二级圆柱齿轮和二级行星齿轮减速器减速后，由行星架输出，通过驱动轮与行走轮相啮合，再由行走轮与工作面刮板输送机上的齿轮啮合使采煤机来回行走，同时制动轴输出轴通过键与制动器相连，实现电牵引部的制动。
左右牵引部，中间电控箱的联结螺栓，定位销，摇臂与左右电牵引部铰接销轴四组，这些装置将采煤机各大部件联接成一个整体，起到紧固及连接的作用。牵引箱与行走部独立箱体设计，配套适应性强。
MG300/690-WD型采煤机，操作方便，可靠性高，事故率低，开机效率高，可满足高产高效工作面的需要。
关键词：采煤机；牵引部；行走部；行星齿轮
Double drum shearer haulage unit design
ABSTRACT
The MG300/900-WD coal mining machine is more than one kind of motor-driven, crosswise arrangement alternating current hauling coal mining machine. This machine power is big, the multi-electrical machinery crosswise arrangement, the complete machine structure is compact, uses the exchange frequency conversion velocity modulation system, the frequency conversion velocity modulation uses aircraft-borne-like. Cuts the electrical machinery, the pulling motor and so on main part to be possible to extract from the worked-out section, easy to replace, facilitates the service.
The pulling motor outputs torque decelerates after the second-level cylindrical gears and the second-level planet gear reduction gear, by the planet carrier outputs, with walks lining on the feet and palms of Buddha meshing through the driving gear, by walks again round and on working surface scraper conveyer’s rack rail meshing causes the coal mining machine back and forth to walk, simultaneously the brake spindle output shaft is connected through the key and the brake, realizes the electricity hauling department brake.
About the hauling department, the middle electrically controlled box’s joint stud, the positioning pin, the rocking shaft sells the axis four groups with about electricity hauling department hinge, these installments join coal mining machine various major assemblies a whole, plays the fastening and the connection role. Traction box and walking ministry independent cabinet design, supporting strong compatibility
The MG300/900-WD coal mining machine, the ease of operation, the reliability is high, the accident rate is low, the starting efficiency is high, may satisfy the high production highly effective working surface the need.
Key word: The coal mining machine； The hauling department; Walks; Planet gear
第一章 绪论
1.1引言
随着科技的发展，技术的创新，煤炭生产进入高产、高效、安全和可靠的现代化发展阶段。从此，综合机械化采煤设备成为各国地下开煤矿的发展方向。自70年代以来，综合机械化采煤设备朝着大功率、遥控、遥测方向发展，其性能日臻完善，生产率和可靠性进一步提高。工矿自动检测、故障诊断以及计算机数据处理和数显等先进的监控技术已经在采煤机上得到应用。开发高产高效矿井综合配套技术是我国煤炭科技发展的主攻方向，根据世界采煤机发展潮流和煤炭科技前沿最新消息，我国采煤机应在以下方面进行攻关研究，尽快赶上世界水平。为了满足高产高效矿井发展的需要，增产减员，增产减面，实行合理化集中生产，拟研制截割功率2X500KW-2X600KW，总装机功率1200KW-1500KW以上，截深0.8-1.0m的高效电牵引采煤机；电机横向布置，框架式结构，无底托架，交流变频调速，供电电压3300V以上；强力型无链牵引系统，具有高牵引速度和牵引力；配用机载增压水泵和吸尘滚筒，操作方便，控制、保护齐全，性能良好。衡量一个国家的采煤机的技术水平，首先应对其机械设备的先进、品种、质量、可靠性、适应程度以及寿命加以分析。我国是一个发展中国家，改革开放以来，采煤机得到了很大的发展，但生产的质量、寿命、高新技术的应用、科学管理等与世界煤炭工业发达国家相比，还存在较大的差距，国外采煤机有关部件的设计寿命是：齿轮12500h，轴承20000h-30000h，电机绝缘寿命4400h，滚筒可产煤300万吨。综合工作面采煤机一般都装有自动控制、诊断、数据传输、无线电遥控装置，不仅操作方便，而且能通过诊断装置预先发现故障并及时排除。我国采煤机的齿轮、轴承、滚筒、电机等主要部件的设计寿命均低于国外水平。采煤机大部分不具有监控、诊断保护功能，不能预报诊断故障，不能保证采煤机经常处于正常状态。我国要求采煤机出150万吨-200万吨煤不大修，实际上与要求还有距离。
为了满足高产高效综合采煤工作面需要快速割煤提高生产力的需要，克服液压牵引的繁杂，电牵引采煤机是采煤机发展的一个趋势。
