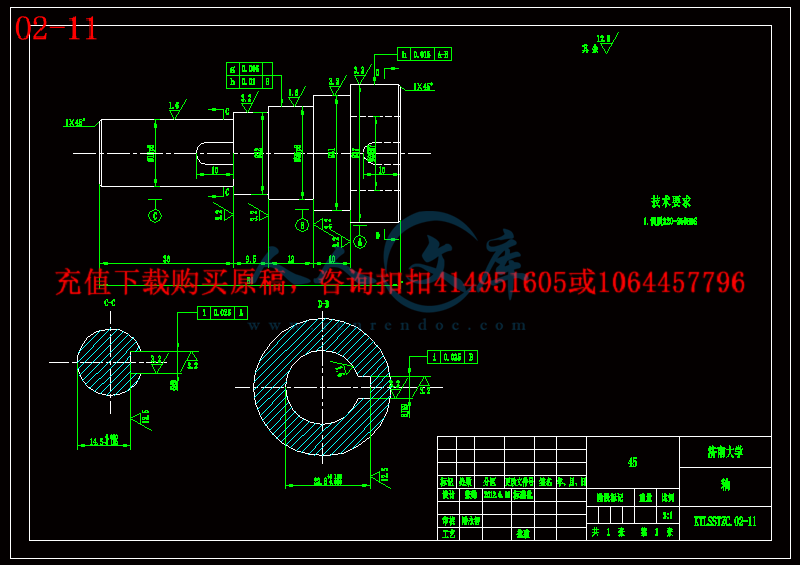

主轴进给.dwg

减速箱1.dwg

双联滑移齿轮02-09.dwg

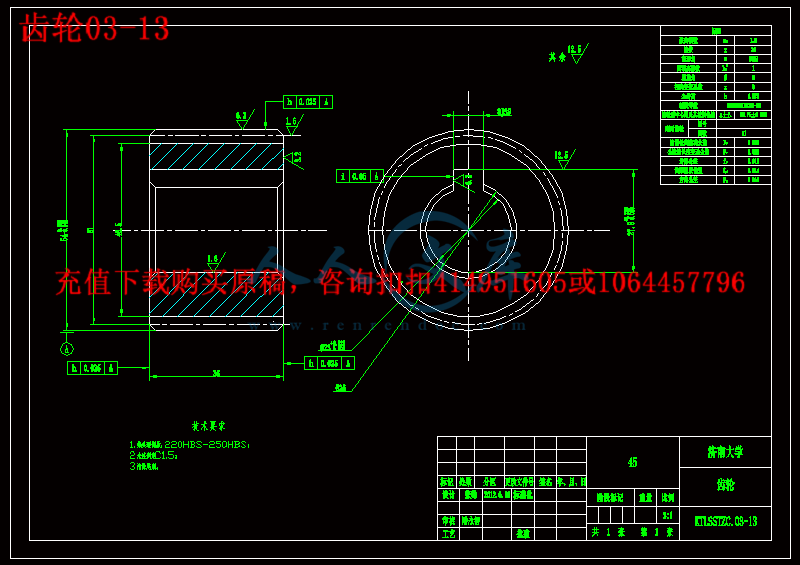

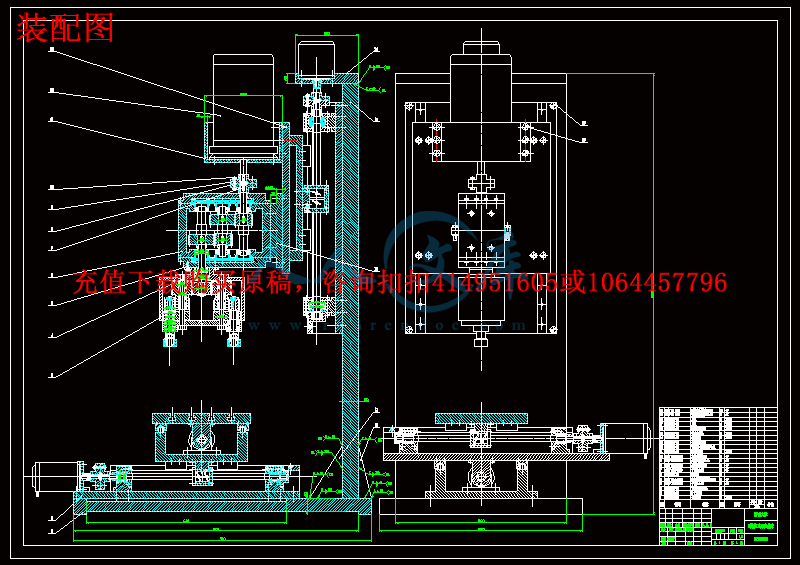

装配图.dwg

钻头（新）.dwg

钻床工作台4.dwg

齿轮02-07.dwg

齿轮02-12.dwg

齿轮03-06.dwg

齿轮03-13.dwg

压缩包内文档预览：(预览前20页/共44页)

编号：473011 类型：共享资源大小：1.48MB 格式：RAR 上传时间：2015-08-17 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 可调立式钻床设计全套 cad 图纸毕业论文答辩优秀优良

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要

此次设计为可调立式双头钻床的机械设计。设计主要介绍了可调立式双头钻床的设计原理、调整方法及设计计算过程。通过预先给定的加工要求可确定所需的计算参数，进而依据可调立式双头钻床的设计原理来设计计算并校核各个部位的零件，然后进行组装。本次设计可从五大方面进行设计。通过预先给定的加工要求计算并进行了可调式双头钻头的设计、传动系统减速箱的设计、传动系统电机的选用、 X-Y工作台的设计、钻头轴向进给系统的设计共五部的设计。通过设计并组装后的钻床可以一次加工两孔，且两钻头间的距离可调，从而实现可以在一个工件上加工多对两两间距不同的孔。在人力和设备不增加的情况下使用可调立式双头钻床可以成倍提高钻床的加工效率，并可以保证较高的加工精度和孔间相对位置精度。

关键词：滚珠丝杠；电动机；变速箱；可调式双头钻头

ABSTRACT

The machine design is to devise an adjustable vertical double-headed drilling machine. The design mainly introduced the design principle, adjusting and design calculation process for devise a adjustable vertical double-headed drilling machine. Through the processing requirements given in advance can determine the computation parameters, then based on the design principle, which is about adjustable vertical double-headed drilling machine, to design ,calculate and check each place parts, and then to assemble all the parts. The design can be devised from five aspects. Through the processing requirements given in advance，five parts of the design, the adjustable double transmission system, design of the reducer drive system for the motor selection, design of X-Y workbench, design of axial feeding system for drill bits, can be calculated and devised. Through design and assembly of the drilling machine, two holes can be formed after one processing, and the distance between the two holes can be adjusted. So as to realize processing some groups of holes with different space between two holes. Adjustable vertical two-headed drilling machine can multiply processing efficiency without increase human and equipment, and can guarantee a high machining accuracy and precision of the relative position between holes.

Key words：Ball screw；motor；gearbox；Adjustable two-headed drill bit.

摘要I

ABSTRACTII

1 前言1

1.1 本课题的背景和研究意义1

1.2 本课题解决的问题和设计时主要的工作2

2 双头钻床结构设计的总体方案4

2.1钻床总体结构4

2.2设计方案选择4

3 可调式双头钻头的设计9

3.1 预选加工材料，加工直径9

3.2 计算高速钢麻花钻轴向切削力及扭矩10

3.2.1 计算单个钻头轴向切削力10

3.2.2 计算单个钻头扭矩10

3.3 钻头中各轴及齿轮的计算12

3.3.1 齿轮8、9、10、11的计算12

3.3.2 齿轮5、6、7的计算17

3.4 双头钻头内各轴的设计19

3.4.1 计算轴I、VIII的最小直径19

3.4.2 计算轴II、VII的最小直径20

3.4.3 计算轴III的最小直径20

4传动系统减速箱设计21

4.1减速箱内各齿轮设计21

4.1.1传动系统减速箱齿轮、的设计22

4.1.2传动系统减速箱齿轮、的设计23

4.2 双头钻头内各轴的设计23

4.2.1 计算轴III的最小直径24

4.2.2 计算轴IV的最小直径24

4.2.3 计算轴V的最小直径24

4.2.4 计算轴VI的最小直径25

5 传动系统电机的选用26

5.1计算折算到电机主轴上的转矩26

6钻头轴向进给系统的设计27

6.1 钻头轴向进给丝杠螺母副的计算和选型27

6.1.1工作台基本参数27

6.1.2计算进给牵引力27

6.1.3计算最大动载荷C27

6.1.4滚珠丝杠螺母副的选型28

6.1.5 传动效率计算28

6.1.6刚度检验29

6.1.7稳定性校核31

6.2齿轮传动比计算31

6.3步进电机的计算和选型32

6.3.1初选电机型号32

6.3.2电机校核计算32

7 X-Y工作台的设计36

7.1工作台滚珠丝杠螺母副的计算和选型36

7.1.1工作台基本参数36

7.1.2计算进给牵引力36

7.2轨道的选择37

8结论38

参考文献39

致谢40

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

1 前言

1.1 本课题的背景和研究意义

机械工业肩负着为国民经济各个部门提供技术装备的重要任务。机械工业的生产水平是一个国家现代化建设水平的主要标志之一。国家的工业、农业、国防和科学技术的现代化程度都与机械工业的发展程度相关。因此，大量设计制造和广泛使用各种各样先进的机械是促进国民经济发展，加速我国社会主义现代化建设的一个重要内容[1-2]。

钻床主要用在工件上孔的加工。通常钻头的旋转为主运动，钻头的轴向移动为进给运动。普通钻床的结构比较简单，加工精度较低，可钻通孔、盲孔。在钻床上配有工艺装备时，还可以进行镗孔,在钻床上配万能工作台还能进行分割钻孔、扩孔、铰孔。钻床的特点是工件固定不动，刀具做旋转运动。加工过程中工件不动，让刀具移动，将刀具中心对正孔中心，并使刀具转动(主运动) [3-4]。

钻床主要分为立式钻床、卧式钻床、摇臂钻床、台式钻床、深孔钻床和中心孔钻床等。为了满足模具制造业发展的需要，又开发了除钻削深孔以外，还可以进行铣削、攻丝等的多功能钻床。

20世纪70年代初，钻床还是普遍采用普通继电器控制的。如70年代-80年代进入中国的美国ELDORADO公司的MEGA50，日本神崎高级精工制作所的DEG型，德国TBT公司的T30-3-250等。

80年代后期数控技术逐渐开始在深孔钻床上应用，特别是90年代以后这种先进的技术才迅速推广。如TBT公司90年代初上市的ML系列深孔钻床，进给系统由机械无级变速器改为采用交流伺服电机驱动的滚珠丝杠副，进给用滑台导轨也改为采用滚动直线导轨。钻杆箱传动为了保证高速旋转、精度平稳，由交换皮带轮及皮带，和双速电机驱动的有级传动变为无级调速的变频电机到电主轴驱动，为钻削小孔深孔和提高深孔钻床的水平质量提供了有利条件[5-8]。

长期以在我国的机械制造业中钻床加工的工作量在总的制造工作量中占有很大的比重。制造业中孔类加工多数由传统钻床来完成。单头钻床是机械行业最通用的设备，主要用于工件上孔的加工。但是传统的单孔钻床在大批量生产时存在许多的不足之处。由于单头钻床只有一根主轴，因此，一次只能加工一个孔。如果要加工多孔的工件，只有通过移动夹具多次对刀来实现，工人的劳动强度大,生产效率低，很难进行大批量的生产，而且孔的位置精度较低。随着工业的发展，对产品质量、加工效率、加工零件方式多样性以及工艺发展的要求的不断提升，生产效率低、操作工人劳动强度大、加工精度较低的传统单头钻床已不适用于大批量的产品生产。随着中国经济的快速发展，进入21世纪，我国机床制造业既面临着提升机械制造业水平的需求而引发的制作装备发展的良机，也遭遇到加入WTO后市场激烈的竞争压力。随着工业的发展，产品质量和加工效率的不断提升，数控机床的大量应用也日趋广泛。但将数控机床作为加工孔的专用设备与多轴钻床相比，投入资金就有点得不偿失了。单孔摇臂钻床作为加工孔的通用机床，生产效率低、操作工劳动强度大，已不适用于大批量的成线生产。于是，多轴钻床加工成为一种提高生产率的有效措施。而多轴加工逐渐成为一种新的加工趋势。
