目录
第一章 前言1
1.1钎探机的常识和技术现状1
1.2人工钎探与钎探机的优缺点1
1.3钎探机的市场前景2
1.4钎探机工作过程和机械构造3
1.5钎探的工艺标准4
第二章 总体设计8
2.1概述8
2.2设计任务8
2.3设计目的9
2.4设计方案选择9
2.5设计题目分析及设计思想10
2.6设计主参数及机构类型确定11
第三章 主要部件设计12
3.1电磁锤设计12
3.2锁钎器设计20
第四章 辅助部件设计28
4.1底架设计28
4.2控制系统设计37
第五章 钎探机的使用38
5.1钎探机使用前的准备38
5.2钎探机的使用38
5.3钎探机的调整38
参考文献39
设计小结40
附：英文翻译
英文原文
摘要
按照我国建筑规范，绝大部分建筑工程基础土方开挖后都要对槽底地质进行勘探，一般称钎探，以确定基础下一定深度内地质的均匀度，看是否有局部过硬或过软的地质情况，以便于地基处理。以往一般采用人工钎探的方式进行，但是人工钎探存在费用高、速度慢、不标准、力量不均等诸多弊端，且多数工人往往应付了事，起不到应有的效果。
本设计新型电动钎探机最大的优点是设计构思新颖，体积小，重量轻，结构紧凑，锤重一定，锤头自然下落，无其他人为因素，运输方便，移机快捷，安全可靠，便于维修，操作简单，一看便会。采用单相电源，工作效率是人工打钎的五倍以上，可节省大量的人力物力及所需费用，有效缩短工期。

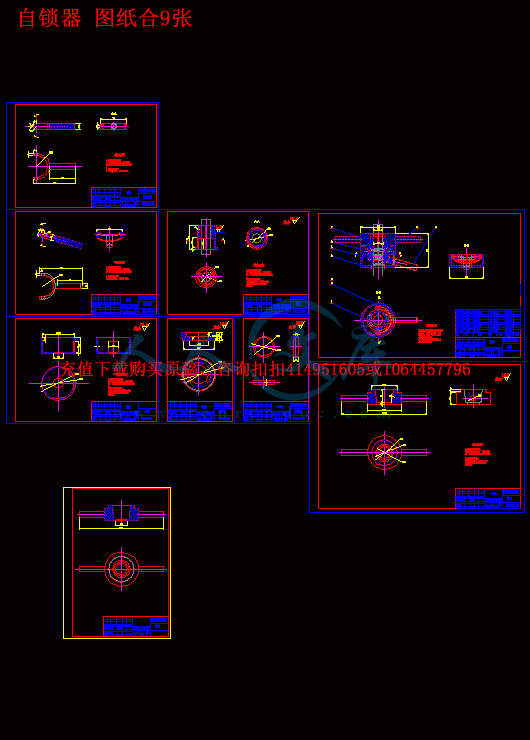

新型电动钎探机主要有三部分组成：电磁锤、自锁器与地脚组成。其工作过程如下：用底架把探杆放置稳当，并与地面垂直，然后利用锤钎装置锤击探杆头部，锤入一定的深度，并记录锤击次数，最后利用起钎设备把探杆从地下拔起，完成一次钎探工作，然后移动放钎器到下一钎探点接着进行钎探。
关键词： 电动 新型 钎探机
ABSTRACT
In accordance with China's building codes, the vast majority of construction projects based on the Turkish side to the bottom after excavation carried out geological exploration, the general said solder detectors, to determine the basis of certain geological, uniformity depth, to see whether there is a local soft or too tough Geological conditions, in order to deal with in the foundation. Ever exploration of the solder used artificial way, but the presence of the high cost of exploration brazing, slow, not standards, unequal power, and many other shortcomings, and the majority of workers often meet up, will not achieve due results.
The design of new electrical solder exploration of the biggest advantages is the design of new, small size, light weight, compact, heavy hammer will, hammerhead natural whereabouts, no other human factors, transportation convenient, shift-fast, safe, reliable, easy maintenance , simple operation, one will see. A single-phase power, efficiency is of a more than five times the solder, saving a lot of resources and cost effectively shorten the construction period.
Exploration of new electrical solder machine has three main components: the electromagnetic hammer, and with self-locking of the foot. The course of their work are as follows: The chassis-placed to secure exploration and vertical with the ground, and then solder used hammers hammering exploration devices at the head of the hammer to a certain depth, and record the number of hammering, the final use of the equipment from the solder Exploration - Uprooted from the ground, completed a solder exploration work, then move to the next-filler for exploration solder points followed by brazing exploration.
KEY WORDS：electromotion new type solder Exploration
第1章 前言
1.1钎探机的常识和技术现状
按照我国建筑规范，绝大部分建筑工程基础土方开挖后都要对槽底地质进行勘探，一般称钎探，以确定基础下一定深度内地质的均匀度，看是否有局部过硬或过软的地质情况，以便于地基处理。现在一般施行人工钎探，实际操作时，由至少两个人一组，一人扶钢钎，另一人双手托起10公斤的钎锤抬高约50公分后，使之自由落下锤击钢钎，然后再重复上述动作，一般每隔30公分计录一次捶击次数。每个点钎完后须人力用撬扛等将钢钎撬起退出，最后通过比较每个钎探点的捶击次数来判断地质的软硬程度和均匀程度。人力钎探存在劳动强度高、工效低、人为误差大的缺点，经常出现人力偷懒、作弊，使得钎探数据不可靠。尤其是大型、较大型工程，一个工程下来人工钎探点就得有数千甚至上万个，每个点捶击次数在数百次以上，非人海战术不行。虽然以前有人发明过钎探机专利，如申请号96241810（自动钎探机），93208202（气动钎探机），93230875（地基钎探机），但其多采用电磁锤、气动锤、弹簧储能锤等工作原理，结构较为复杂，实用性差，一直没有产业化。目前市场上还没有发现理想的能够代替人力钎探的机械。随着人力成本的逐渐增高，从经济角度和节省人力考虑，开发和使用机械化的钎探方式势在必行，本设计正是适应了这种市场需求。
1.2人工钎探的缺点与自动钎探机优点
钎探验槽是建筑施工必不可少的一项地基检测工作，以往一般采用人工钎探的方式进行，但是人工钎探存在费用高、速度慢、不标准、力量不均等诸多弊端，且多数工人往往应付了事，起不到应有的效果。
自动地基钎探机是建筑施工验槽专用，是替代人工打钎的思想专用设备，结束了人工钎探的历史，并且符合国家“轻便触探规范”要求，可精确测定地基载力，质的均匀性、地下洞的功能等。
自动钎探机最大的优点是智能测定数据精确度高，锤重一定，锤头自然下落，无其他人为因素。它设计构思新颖，体积小，重量轻，结构紧凑，运输方便，移机快捷，安全可靠，便于维修，操作简单，一看便会。省人省力（一人 可操作多台），采用单相电源，工作效率是人工打钎的五倍以上，可节省大量的人力物力及所需费用，有效缩短工期。
1.3钎探机的市场前景
1）、一般建筑工程队自备1-3台机器，可满足承揽工程的需要；
2）、通过购买机器组成专业的钎探施工队，专门承揽钎探工程，这种模式将很有发展前途。
广大建筑单位可以购买自己使用，也可购买后自行办理出租业务。

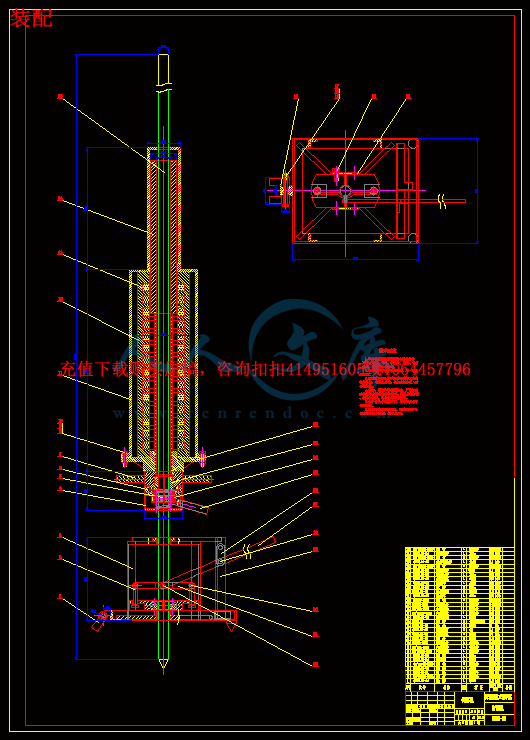

小型建筑施工电动钎探机，包括底架、钎杆、电磁锤、锁钎器、起钎器、行走装置及相关电路。起钎器安装在行走装置上，用连杆与行走装置连为一体，起钎器的中心穿入探杆，锁钎器可自由地锁住在钢钎的任何位置。锁钎器的上部托住电磁锤
基底钎探就是基础开挖达到设计承载力土层后，对基底下面检查是否存在墓穴、坑洞等现象，一般钎探采用25钢筋做成1.5米左右高的钎子，从基坑内部按照一定的距离（1米左右或者根据实际情况确定）依次钎探，具体方法：用锤子自由落下捶击钎子顶部，每个点自由落锤30次，然后记录捶击每次钎子沉入土中的深度，如果每次沉入度都比较正常数值悬殊不大，就说明基底比较正常。一般情况下，在基槽验收时，勘探单位会根据土质情况要求做不做钎探。
钎探机是一种建筑钎探用的电动机械设备，它主要由电磁锤、控制器、锁钎器、拔钎器、小车及钢钎等组成。打击功恒定，能自动记录打锤次数，从设备上保证了钎探作业的准确性，可为设计施工提供可靠依据，也可用于评价地质承载力。它还具有灵活方便、操作简单、可减轻工人劳动强度、提高工作效率等优点，改变了钎探作业的落后状态。
