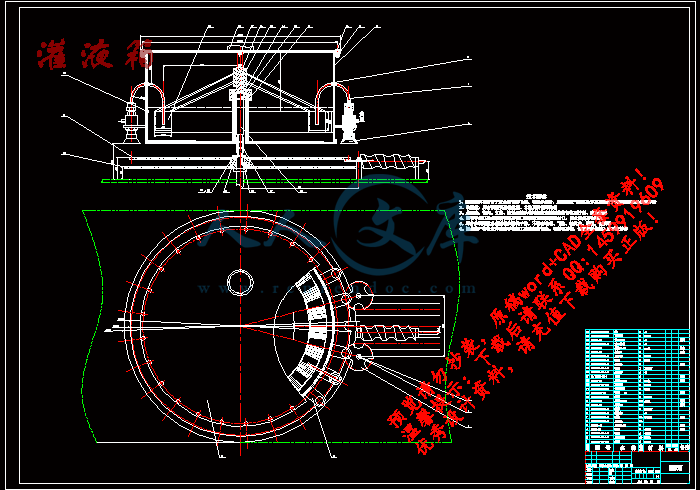

灌液箱.dwg

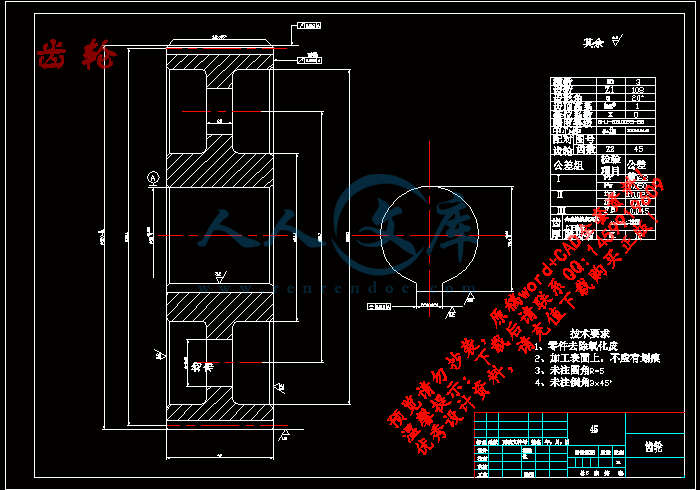

齿轮.dwg

负压灌装机机械设计

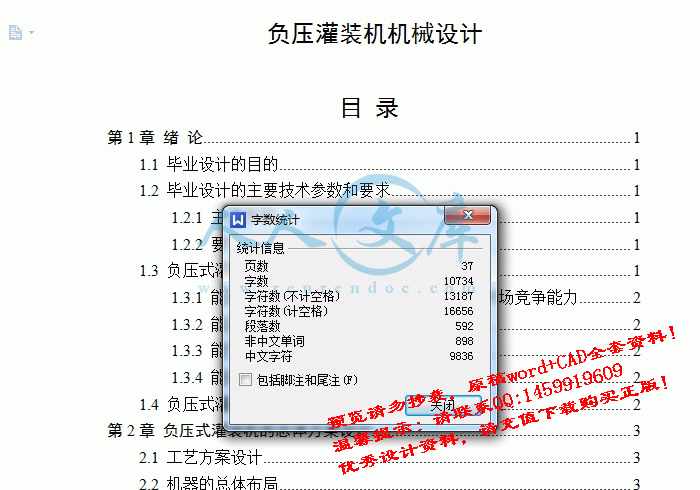

目 录

第1章 绪 论1

1.1 毕业设计的目的1

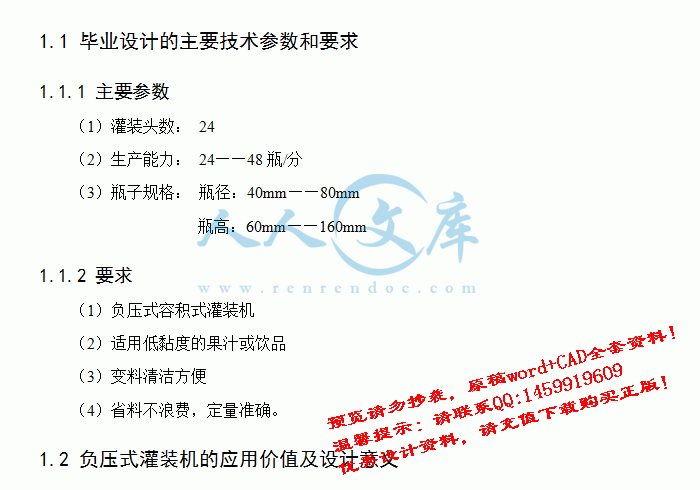

1.2 毕业设计的主要技术参数和要求1

1.2.1 主要参数1

1.2.2 要求1

1.3 负压式灌装机的应用价值及设计意义1

1.3.1 能增加花色品种，改善产品质量，加强市场竞争能力2

1.3.2 能改善劳动条件，避免污染危害环境2

1.3.3 能节约原材料减少浪费，降低成本2

1.3.4 能提高生产效率，加速产品的不断更新2

1.4 负压式灌装机的发展水平2

第2章 负压式灌装机的总体方案设计3

2.1 工艺方案设计3

2.2 机器的总体布局3

2.3 传动方案设计4

2.4 执行机构的方案拟订5

2.4.1 工作头5

2.4.2 液体容量的调节方法6

2.4.3 液面的控制方法7

2.4.4 液箱高度的调节方法7

2.4.5 气缸和气阀的控制方法7

2.4.6 工作台的控制方案7

2.4.7 进出拨轮的设计方案8

2.5 控制方式选择8

2.6 传动方案的选择8

2.7 气源的选用8

第3章 传动系统设计计算10

3.1 运动与动力参数设计计算10

3.1.1 类比法选择动力源10

3.1.2 总传动比及传动比的分配10

3.1.3 各轴参数的计算11

3.2 传动零件设计计算13

3.2.1 带的选择和校核13

3.2.2 齿轮的确定和校核16

3.2.3 Ⅳ轴的较核19

3.2.4 轴承的较核23

第4章 执行机构零部件的设计计算24

4.1 出拨轮的设计计算24

4.2 凸轮的设计计算24

4.3 旋限位器的设计计算26

4.4 液箱的计算26

第5章 负压式自动灌装机的安装、润滑、维护和安全技术27

5.1 负压式自动灌装机的安装27

5.2 机器的润滑27

5.3 安全技术28

第6章 结论29

参考文献31

致 谢32

摘 要

随着人们生活水平的提高，灌装饮料由于它的方便、口味多样、便宜日益被人们所接受。从此灌装机便越来越受到商家的青睐。本论文要介绍的就是负压式自动灌装机。

负压式自动灌装机就是在密闭的灌装容器上有一支真空管通至真空泵。在灌装容器上腔施以的低真空气压，容器内的空气经工作头回气管被抽出，此时容器内气压与灌装缸上腔气压相等，液体在负压的作用下对容器进行充填。由于负压的作用，灌装时不会出现液体泄露的现象。

本机器采用的是整体式液箱，箱内有插槽，每个插槽都对应一定的容积，在更换容积时只须将插板插入相应的插槽内，即可实现换液。

传动部分主要由齿轮组成，因为齿轮有传动精度高，使用寿命长的特点，避免了因频繁更换零件而出现工位误差的缺点。

本灌装机的设计可以实现灌液容量的可调。有较高的效率、可靠性和可维修性。

关键词：灌装机；负压式；灌液

Abstract

As the people's living developed,It is convenient thanks to filling packing the beverage,Person's taste is diversified,Cheaply received by people increasingly 。Thereupon the Filling packing machine simply is more and more graces of business .

This dissertation will be introduced The minupress automatically controlled filling machine. The minupress automatically controlled filling machine is a vacuum valve to go to on the container packing till the vacuum pump on the hermetically filling packing container. On the filling packing container being living the cavity executes with coarse vacuum atmospheric pressure,The air in the container goes back that the trachea is take out after the work head,The atmospheric pressure in cavity is equal to the inner place the container,The liquid is living to carry on the back to fill to the container below the action which is getting near,

This machinery adopts is that the fluid box is entire style,There is the slot in the box,Wholly homologous specified volume of every one slot,Being living will merely thrust the plank when replacing the volume to stick in inner place the relevant slot,In immediate future may achieve trades fluid.

The drive section is main and consists of the gear,For the gear possess the high drive accuracy,Service life longly that develops distinguishing feature,Avert having raised position error defect as a result of frequently replacing the spare parts.

This machine’s measuring cup is adjustable,so it can meet various volume bottle filling. In addition,this bottle-filling machine also has three traits: high efficiency, plumy reliability and maintainability.

Keyword ： Filling Machine; Minupressure; Filling

第1章绪 论

1.1毕业设计的目的

本次毕业设计主要的目的是培养学生的综合实践能力以及以前所学知识的掌握能力。通过本次设计来提高学生对机构分析、机械设计的能力，巩固学生对专业课知识的理解和掌握。通过这次设计我们要达到的目的

1）学会在实际设计中应用理论知识，加强和巩固对这些知识的理解。

2）培养我们正确的机械设计的思维方式，掌握一般机械设计的规程和方法。

3）培养我们查阅资料的能力，并且通过本次设计使我们对国家关于零件的标准有所了解。

参考文献

[1]车宁，武福，一种FGZ 10型灌装机的设计与研制[J]，广西轻工业2007．

[2]张文明，全自动液体灌装机[J]，机电一体化，2003

[3]刘文彦，白忠喜，高路．经济型液体灌装机的研制[J]，食品机械

[4]夏春艳，刘秀娟，程焰，液体灌装机结构综述[J]，佳本斯大学学报2000

[5]高德，包装机械设计[M]，北学工业出版社，2005

[6]彭青，2006年的萨克米的饮料热灌装[J]机，中国包装工业2007．

[7]谢小鹏，王大成，灌装机控制系统改进设计[J]，石油化工设备，2000

[8]张磅，王长伟，刘长建等．低真空灌装机实用技术讲座(一)[J]，酿酒，1999 [9]张暗，王长伟，刘长建等．低真空灌装机实用技术讲座(二)们，酿酒，1999

[lO]汪国健，灌装机的研制[J]，液压与气动，2001(12)：87．89

[11]许林成，赵治华，王治，包装机械原理与设计[M]，上海科技出版社，1988

[12]屈能胜，中国食品包装机械发展综述[J]，中国食品，2004(9)：12．17

[13]尹章伟，包装机械[M]，化学工业出版社，2002

[14]孙凤兰，马喜川，包装机械概论[M]，印刷工业出版社，1998

[15]李文友，胡振泉，叶保华，高精度桶装液体灌装生产线的研制[J]，

包装与食品机械，2005

[16]高玉莹，灌装机进瓶方式的探讨阴，机电信息 2006

[17]洪亚阔，新型全自动回转式消毒、洗瓶、灌装、旋盖四合一灌装机组的特点、调整与维修技术叨，包装与食品机械，2001

[18]周维广，曾宪永，降低溶解氧及瓶颈空气技术改造[J]，中国包装工业2006．

[19]孙茂泉，严伟跃，称重式液料灌装机控制系统[J]，轻工机械2007．6：324．328

[20]支U安静，周文玲，高生产能力含汽液体灌装封盖机传动系统的设计[J]，包装工程，2006

[21]孙旭，凌士杰，～种液体灌装机控制部分的设计[J]，自控·检测2007

[22]邱丽萍，在包装自动机中应用气动技术的优势[J]，轻工机械。2003．3：34．39
