人人文库网 > 图纸下载 > 毕业设计 > 小型玉米脱粒机的设计【优秀农业机械全套课程毕业设计含10张CAD图纸】

设计说明书（24页）.doc

小型玉米脱粒机的设计【优秀农业机械全套课程毕业设计含10张CAD图纸】

资源目录

小型玉米脱粒机的设计【优秀农业机械全套课程毕业设计含10张CAD图纸】.rar

设计说明书（24页）.doc---(点击预览)

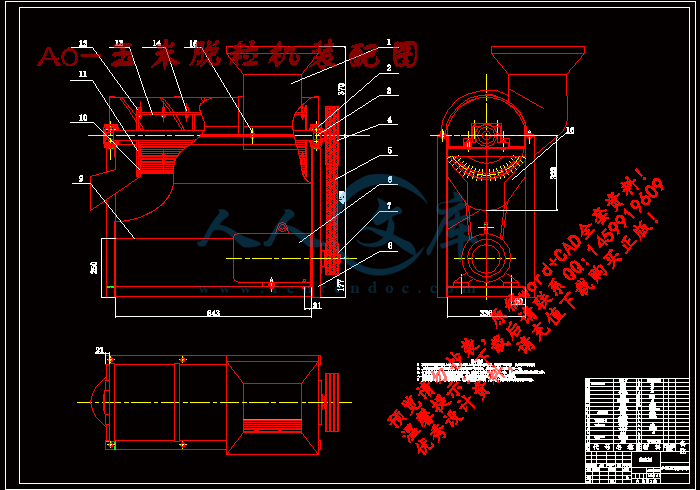

A0-玉米脱粒机装配图.dwg

A3-上盖.dwg

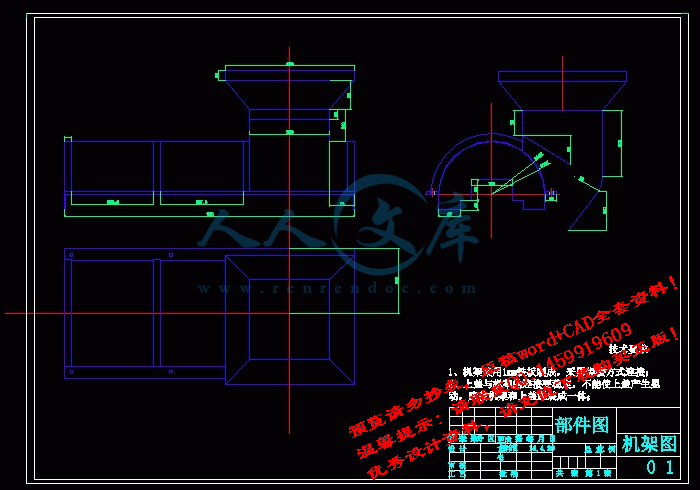

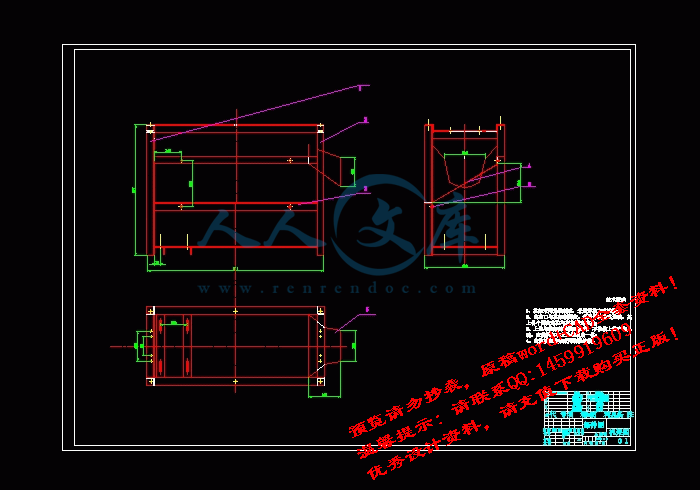

A3-机架装配图.dwg

A3-钉齿滚筒.dwg

A4-主动带轮.dwg

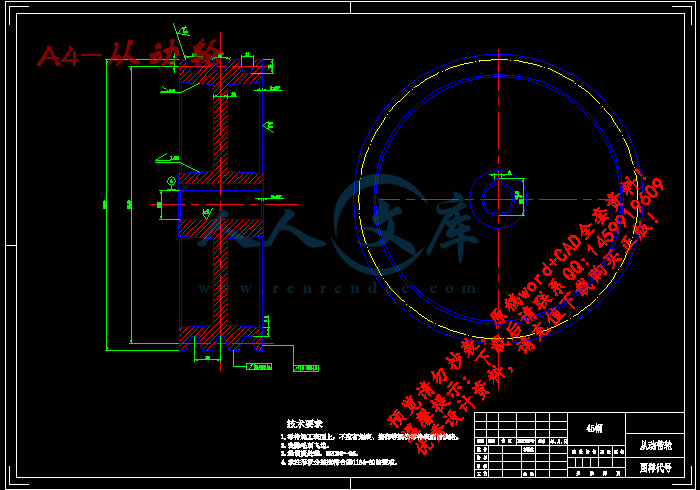

A4-从动轮.dwg

A4-圆盘.dwg

A4-玉米脱粒机凹板.dwg

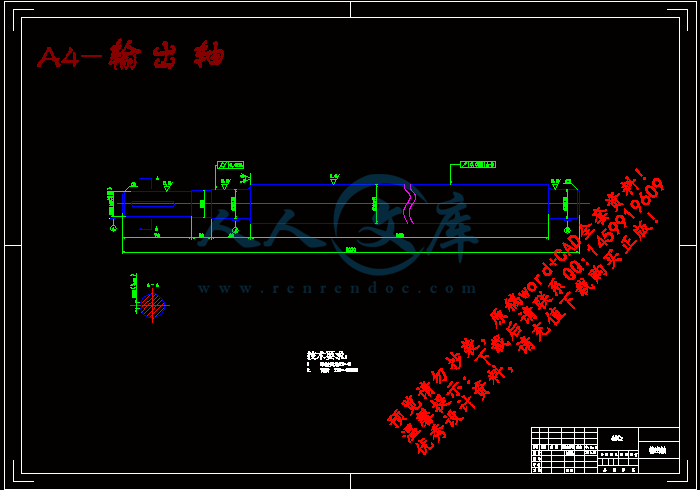

A4-输出轴.dwg

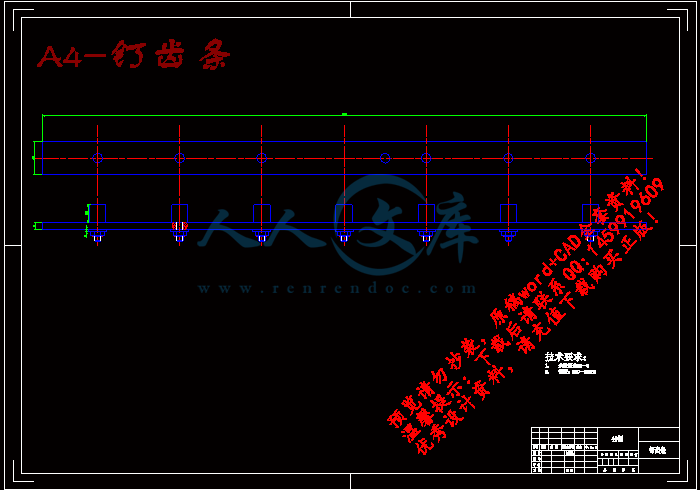

A4-钉齿条.dwg

压缩包内文档预览：(预览前20页/共26页)

编号：474462 类型：共享资源大小：838.52KB 格式：RAR 上传时间：2015-08-27 上传人：QQ14****9609 IP属地：陕西

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 小型玉米脱粒机机械设计农业机械毕业设计小型玉米脱粒机的设计

资源描述：










小型玉米脱粒机的设计【优秀农业机械全套课程毕业设计含10张CAD图纸】

【25页@正文14000字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

A0-玉米脱粒机装配图.dwg

A3-上盖.dwg

A3-机架装配图.dwg

A3-钉齿滚筒.dwg

A4-主动带轮.dwg

A4-从动轮.dwg

A4-圆盘.dwg

A4-玉米脱粒机凹板.dwg

A4-输出轴.dwg

A4-钉齿条.dwg

设计说明书（24页）.doc

1引言1

2玉米脱粒机总体结构1

2.1入料部分1

2.2脱粒部分1

2.3筛选部分1

2.4机架部分2

2.5玉米脱粒机的总体设计2

3 玉米脱粒机的设计2

3.1 电动机的选择2

3.2 钉齿条上的钉齿转速3

3.3 钉齿滚筒的转速3

3.4 电动机的功率3

3.5 电动机的转速3

4带及带轮的设计4

4.1传动带的设计4

4.1.1 确定计算功率4

4.1.2 选择V带的型号5

4.1.3确定带轮的基准直径5

4.1.4 确定传动中心距和带长5

4.1.5 验算主动轮上的包角6

4.1.6 确定V带的根数6

4.1.7 确定带的初拉力7

4.1.8求V带传动作用在轴上的压力7

5 V 带带轮的设计7

5.1带轮的材料选择7

5.2结构设计7

5.3 从动带轮的设计8

6 传动轴的设计9

6.1根据轴向定位的要求确定轴的各段直径和长度10

6.2 初步选择输出轴系10

6.3确定输出轴上的圆角半径值10

6.4 按弯扭合成条件校核轴的强度10

6.4.1 作轴的简图10

6.4.2 求输出轴上的所受作用力的大小10

6.4.3钉齿条上的合力11

6.4.4轴上水平面内所受支反力如图11

6.4.5轴在垂直面内所受的支反力11

6.4.6 作弯矩图12

6.4.7作弯矩图12

6.4.8作当量弯矩图（弯矩、扭矩合成图）13

6.5 校核轴的强度13

7 钉齿条的设计14

7.1 钉齿条的总体结构设计14

7.2 钉齿条及钉齿的设计14

7.3 钉齿的设计15

7.4 圆盘的设计15

8 栅格式凹板的设计16

9入料口及脱粒机上盖的设计17

10机架的设计18

11轴承座的设计18

12玉米脱粒机上的标准件的选择19

12.1玉米脱粒机上的螺栓的选择19

12.2钩头楔键的选择19

13玉米脱粒机的安全操作19

13.1超速运转,机械“爆炸”19

13.2禁止过疲劳或酒后操作19

14 玉米脱粒机的维护20

14.1玉米脱粒机的技术保养20

14.2玉米脱粒机的保管20

结论21

致谢21

参考文献：21

玉米脱粒机的设计

摘要：为了降低农民在玉米脱粒时劳动强度、提高工作效率,设计玉米脱粒机。该机主要有入料口、栅格式凹板和钉齿脱粒滚筒及传动部件等组成。以电动机为动力源，动力由电动机输出轴输出，再通过传动带传递到钉齿脱粒滚筒上，钉齿脱粒滚筒配合栅格式凹板将玉米脱粒，玉米粒从栅格式凹板分离并排出机体外，而玉米芯从入料的另一端排出机体之外。

关键词：玉米；脱粒机；结构；设计

Maize sheller design

Abstract: For reducing a peasant during the period of the maize threshes, the intensity of labour, raises working efficiency , designs maize sheller. Be machine's turn to have mainly enter expect that the mouth , bars form notch board and nail tooth the cylinder threshing and drive component etc. are composed of. Take electric motor as driving force source, driving force exports axis output from the electric motor , the nail tooth seed-husking cylinder threshes on the cylinder threshing again by the fact that belt delivery arrives at the nail tooth, coordinating bars form notch board with the maize, besides niblet complies with bars form notch board separation and the outside discharging airframe, but the maize core discharges airframe from another one end entering material.

Keywords: Maize; Sheller; Structure; Design

1引言

随着社会的进步，生活中的每一个角落都有机器的参与。农业是我国的基础经济、是国家发展的根本，机械化的普及，不仅使农业加强了农业化生产，同时也减轻了农民的劳动强度。据不完全统计，我国北方地区种植小麦、玉米等农作物约占我国农业经济的45%以上，同年出口量北方地区占全国达20%左右。因此我国北方地区更需要实现农业机械化生产，从而提高农业的劳动生产率。如今我国北方大部分地区基本上从种到收到入仓，实现了机械化作业，更值得庆幸的是每种机械的开发和利用都有相当可观的市场，科技的创新更很好的开阔了市场。这里仅对一种玉米脱粒机是课题讨论研究，玉米脱粒机是玉米脱皮后，经过一段时间的风干，然后将玉米利用脱粒机使玉米和玉米芯分开，这种机械就是玉米脱粒机。它的工作原理是：玉米脱粒机在进行玉米脱粒时，利用钉齿滚筒回转运动的钉齿与栅格式凹板之间的间隙相配合，使玉米粒拖下（钉齿滚筒和栅格式凹板之间的揉搓作用，将玉米粒脱离玉米芯，并借助其他的机械机构将玉米粒和玉米芯分别从两个不同的出口排出机体之外，循环脱粒，不断的进行填入---脱粒---排出机体。

参考文献：

[1]《我国脱粒机行业现状及对策》阎志清　高太宁

[2]《我国脱粒机产品质量及对策》卫克勤高太宁闫志清

[3]《黑龙江省脱粒机械的现状及发展建议》常建国李国民王春海

[4]《玉米脱粒机的改进》吉林省犁树县郭家店乡农机站宋彦文常友山

[5]《5TXY－3A型玉米脱粒机》许忠

[6]《5TY－0.2型玉米脱粒机》陈吕西

[7]《5TY－10玉米脱粒机的性能测试》潘庆和

[8]《5TY－550型玉米脱粒机》摘自《新农机化》

[9]《5TYQ－100型负压气流清选玉米脱粒机的研制与试验》李耀刚

[10]《型玉米种子复式脱粒机》阎冠张守勤

[11]《HS－48型玉米脱粒机》吴多峰袁长胜

[12]《ＬＤ—Ｉ型甜玉米脱粒机的研制》张旦闻王大力

[13]《齿盘式玉米脱粒机的运动和参数分析》崔东飞

内容简介：: I JIANGXI AGRICULTURAL UNIVERSITY 本科毕业论文（设计）题目：小型玉米脱粒机学院：工学院姓名：陈武武学号： 20100990 专业：农业机械化及自动化年级：农机 10 级指导教师：姚明印职称：教授二 0 14 年 5 月 nts II 目录 1 引言 . 1 2 玉米脱粒机总体结构 . 2 2.1 入料部分 . 2 2.2 脱粒部分 . 2 2.3 筛选部分 . 2 2.4 机架部分 . 2 2.5 玉米脱粒机的总体设计 . 2 3 玉米脱粒机的设计 . 3 3.1 电动机的选择 . 3 3.2 钉齿条上的钉齿转速 . 3 3.3 钉齿滚筒的转速 . 3 3.4 电动机的功率 . 4 3.5 电动机的转速 . 4 4 带及带轮的设计 . 5 4.1 传动带的设计 . 5 4.1.1 确定计算功率 . 5 4.1.2 选择 V 带的型号 . 5 4.1.3 确定带轮的基准直径 . 6 4.1.4 确定传动中心距和带长 . 6 4.1.5 验算主动轮上的包角 . 7 4.1.6 确定 V 带的根数 . 7 4.1.7 确定带的初拉力 . 7 4.1.8 求 V 带传动作用在轴上的压力 . 8 5 V 带带轮的设计 . 8 5.1 带轮的材料选择 . 8 5.2 结构设计 . 8 5.3 从动带轮的设计 . 9 6 传动轴的设计 .10 6.1 根据轴向定位的要求确定轴的各段直径和长度 . 11 6.2 初步选择输出轴系 . 11 6.3 确定输出轴上的圆角半径 r 值 . 11 6.4 按弯扭合成条件校核轴的强度 . 11 6.4.1 作轴的简图 . 11 6.4.2 求输出轴上的所受作用力的大小 . 11 6.4.3 钉齿条上的合力 .12 6.4.4 轴上水平面内所受支反力如图 .12 6.4.5 轴在垂直面内所受的支反力 .12 6.4.6 作弯矩图 .13 6.4.7 作弯矩图 .13 6.4.8 作当量弯矩图（弯矩、扭矩合成图） .14 6.5 校核轴的强度 .14 nts III 7 钉齿条的设计 .15 7.1 钉齿条的总体结构设计 .15 7.2 钉齿条及钉齿的设计 .15 7.3 钉齿的设计 .16 7.4 圆盘的设计 .16 8 栅格式凹板的设计 .17 9 入料口及脱粒机上盖的设计 .18 10 机架的设计 .19 11 轴承座的设计 .20 12 玉米脱粒机上的标准件的选择 .20 12.1 玉米脱粒机上的螺栓的选择 .20 12.2 钩头楔键的选择 .20 13 玉米脱粒机的安全操作 .21 13.1 超速运转 ,机械“爆炸” .21 13.2 禁止过疲劳或酒后操作 .21 14 玉米脱粒机的维护 .22 14.1 玉米脱粒机的技术保养 .22 14.2 玉米脱粒机的保管 .22 结论 .22 致谢 .22 参考文献： .23 nts 1 玉米脱粒机的设计陈武武（江西农业大学工学院农业机械化及自动化 1001 班）指导老师：姚明印摘要：为了降低农民在玉米脱粒时劳动强度、提高工作效率 ,设计玉米脱粒机。该机主要有入料口、栅格式凹板和钉齿脱粒滚筒及传动部件等组成。以电动机为动力源，动力由电动机输出轴输出，再通过传动带传递到钉齿脱粒滚筒上，钉齿脱粒滚筒配合栅格式凹板将玉米脱粒，玉米粒从栅格式凹板分离并排出机体外，而玉米芯从入料的另一端排出机体之外。关键词：玉米；脱粒机；结构；设计 Maize sheller design Chen Wuwu (Department of Machinery and Electron, Hebei Normal Uniwersity of Science & Technology The class 0305 of mechanical design, manufacturing and automation) Teacher of Instruction： Yao Mingying Abstract: For reducing a peasant during the period of the maize threshes, the intensity of labour, raises working efficiency , designs maize sheller. Be machines turn to have mainly enter expect that the mouth , bars form notch board and nail tooth the cylinder threshing and drive component etc. are composed of. Take electric motor as driving force source, driving force exports axis output from the electric motor , the nail tooth seed-husking cylinder threshes on the cylinder threshing again by the fact that belt delivery arrives at the nail tooth, coordinating bars form notch board with the maize, besides niblet complies with bars form notch board separation and the outside discharging airframe, but the maize core discharges airframe from another one end entering material. Keywords: Maize; Sheller; Structure; Design 1 引言随着社会的进步，生活中的每一个角落都有机器的参与。农业是我国的基础经济、是国家发展的根本，机械化的普及，不仅使农业加强了农业化生产，同时也减轻了农民的劳动强度。据不完全统计，我国北方地区种植小麦、玉米等农作物约占我国农业经济的 45%以上，同年出口量北方地区占全国达 20%左右。因此我国北方地区更需要实现农业机械化生产，从而提高农业的劳动生产率。如今我国北方大部分地区基本上从种到收到入仓，实现了机械化作业，更值得庆幸的是每种机械的开发和利用都有相当可观的市场，科技的创新更很好的开阔了市场。这里仅对一种玉米脱粒机是课题讨论研究，玉米脱粒机是玉米脱皮后，经过一段时间的风干，然后将玉米利用脱粒机使玉米和玉米芯分开，这种机械就是玉米脱粒机。它的工作原理是：玉米脱粒机在进行玉米脱粒时，利用钉齿滚筒回转运动的钉齿与栅格式凹板之间的间隙相配合，使玉米粒拖下（钉齿滚筒和栅格式凹板之间的揉搓作用，将玉米粒脱离玉米芯，并借助其他的机械机构将玉米粒和玉米芯分别从两个不同的出口排出机体之外，循环脱粒，不断的进行填入nts 2 -脱粒 -排出机体。 2 玉米脱粒机总体结构玉米脱粒机主要组成部分：入料口、钉齿脱粒滚筒轴、栅格式凹板、机架等部分组成。整体组成如图1 所示： 2.1 入料部分入料口与玉米脱粒机的上盖部分相连，它是利用一厘米厚的铁板制成，入料部位与钉齿滚筒的钉齿部位相切，将已拨皮的玉米从入料口进入，下滑到脱粒部位，即钉齿滚筒和栅格式凹板之间，进行脱粒。 2.2 脱粒部分脱粒部分主要是由钉齿滚筒、栅格式凹板、半圆型上盖组成。玉米穗在钉齿滚筒和栅格式凹板之间进行脱粒，将已脱下的玉米粒从栅格式凹板的缝隙漏下，落到下滑板，由仓口排出机体之外，玉米芯借助于滚筒上的螺旋排列的钉齿的螺旋推力和螺旋导向作用，由入料口的另一端（即出料口）排出机体之外。 2.3 筛选部分筛选部分主要是由栅格式凹板完成，它是由一定数量的铁条及两条主要梁和两条副梁组成，每两根铁条之间的缝隙可以将玉米卡住，然后快速旋转的钉齿滚筒将被卡死的玉米强行脱粒，当然，无论是工作时还是安装时，栅格式凹板是固定不动的。玉米脱粒之后，再将玉米粒经过栅格式凹板，从凹板的缝隙漏出，顺着斜滑板滑出机体之外，目的是将玉米和玉米芯分开。 2.4 机架部分机架是由左机架、右机架、出料口、下滑板及稳定结实的主机梁组成，机架是玉米脱粒机的主要支撑，他承担着脱粒机的主要重量和动力、负载和力矩，因此它的设计是许强不弱的部分。机架的两部分要各自稳定，而且相对固定，以便做到机械在运转过程中不会产生晃动、歪斜，造成人身危险，因此为了机架的坚固，此玉米脱粒机的设计采用三毫米厚的角铁制成。 2.5 玉米脱粒机的总体设计为了更优化玉米脱离机的机型和结构设计，此玉米脱粒机采用电力拖动，而且电动机也同样采取节能式，电动机安装在玉米脱粒机的下部，与脱粒机的机架的下机梁固定连接，这样可以节省电动机所占用的空间。玉米脱粒机的从入料到脱粒到分离玉米粒和玉米芯，最后将玉米粒和玉米芯排出机体之外，是玉米脱粒机一体完成的，它最大的优点是在短时间内可以完成几个人的劳动强度，从而提高了工作效率，节省了劳动时间。此玉米脱粒机有这些优点之外，还有安全性能高、效率高、坚固耐用、结构简单便于维修和保管。 nts 3 图 1总体结构 3 玉米脱粒机的设计根据脱粒机一书的介绍，有关玉米脱粒机 TY 4.5 型的相关设计的参考数据：脱粒机主轴为750 850 minr ，栅格式凹板的直径为 320mm ，其凹板的长度为 710mm ，在主轴上设有四条钉齿条，每条钉齿条上均匀分布着七个钉齿，总共 28 个钉齿呈螺旋均匀安装，以便玉米芯随螺旋钉齿的螺旋作用排出机体之外，钉齿滚筒的直径为，滚筒上的钉齿长度为 33.5mm 。 3.1 电动机的选择根据实践测量得知每个钉齿的均匀受力为 40 N ，当玉米脱粒机正常工作时钉齿滚筒上的钉齿条快速旋转，其中均有两条钉齿条受玉米所给的切向力，而另外两个钉齿条是空行程，因此，NZMNF 5602740* ，即玉米脱粒机正常工作时，受到的切向力为 560N 。其中： N 钉齿所受的力 M 参与工作的钉齿个数 Z 参与工作的钉齿条数 3.2 钉齿条上的钉齿转速当玉米脱粒机的钉齿滚筒快速转动时，其上钉齿条的钉齿同样有一定的转速，这个转速原于主轴的转速和钉齿的半径，即：smDNV 42.9100060 20220075014.3100060 ）（轴，其中： V 钉齿的转速轴N 脱粒机主轴的转速 D 钉齿距轴心的距离 3.3 钉齿滚筒的转速玉米脱粒机所需功率为 WP ，应由脱粒机的工作阻力和运转参数求定，即：1000VFPW ，计算求得： nts 4 KWp W 28.52752.51000 42.9560 。 3.4 电动机的功率电动机功率由公式 KWPPawd 来计算，脱粒机传动装置的总效率a，应由组成传动装置的各个部分运动副的效率只积，即321 a，其中1、2、3分别为每一个转动副的效率，选取传动副的效率值如下：滚动轴承（每对） 0.98 0.995 即取 1=0.99 V 带传动 0.94 0.97 即取 2=0.97 滚筒转动（因为钉齿条固定于滚筒上）即取 3=1 则 96.0196.099.0321 a由此可得电动机的功率： KWVFPad5.5495.596.01000 42.95601000 3.5 电动机的转速根据资料脱粒机一书可查得主轴的转速在 750 850 minr ，按机械设计指导书中表一所推荐的传动比合理取值范围，取 V 带的传动比 i 2 4，即可满足电动机的转速与主轴的转速相匹配，故电动机转速范围可选为： 2（ nind 15007504 ） 3000 minr 。符合这一范围的同步电动机转速的有 720 minr ， 1440 minr ， 2900 minr ，根据容量和相关转速，由机械设计通用手册查出三种适宜的电动机型号，因此有三种不同的传动比方案，如表 1：表 1 电动机的型号和技术参数及传动比方案电动机型号额定功率电动机转速基本参数 P/kW 同步转速满载转速效率（ %）电动机重量（ KG）功率因数 1 Y160M2-8 5.5 750 720 85 119 0.74 2 Y132S2-4 5.5 1500 1440 85.5 68 0.84 3 Y132S1-2 5.5 3000 2900 85.5 64 0.88 综台考虑电动机和传动装置的尺寸、重量以及带传动的传动比，可知方案 3 比较适合。因此选定电动机型号为 Y132S2-4。所选电动机的额定功率 dP 5.5kw，满载转速 mn =1440r min，总传动比适中，传动装置结构较紧凑。如表 2： nts 5 表 2 其主要参数如下表型号额定功率 KW 满载时额定电流额定转矩最大转矩转速 r min 电流（ 380V）效率 % 功率因数 Y132S2-4 5.5 1440 11 85.5 0.84 7 2.0 2.2 表电动机尺寸列表单位 mm 中心高 H 外形尺寸 HDADACL )2( 底脚安装尺寸 BA 地脚螺栓孔直径 K 轴伸尺寸 ED 装键部位尺寸 GDF 电动机的输出轴尺寸 G 132 315345475 140216 12 8038 4110 33 4 带及带轮的设计根据玉米脱粒机的具体传动要求，可选取电动机和主轴之间用 V 带和带轮的传动方式传动，因为在脱粒机的工作过程中，传动件 V 带是一个挠性件，它赋有弹性，能缓和冲击，吸收震动，因而使玉米脱粒机工作平稳，噪音小等优点。虽然在传动过程中 V 带与带轮之间存在着一些摩擦，导致两者的相对滑动，使传动比不精确但不会影响玉米脱粒机的传动，因为玉米脱粒机不需要精确的传动比，只要传动比比较准确就可以满足要求，而且 V 带的弹性滑动对脱粒机的一些重要部件是一种过载保护，不会造成机体部件的严重损坏，还有 V 带及带伦的结构简单、制造成本底、容易维修和保养、便于安装，所以，在电动机与玉米脱粒机之间选用 V 带与带轮的传动配合是很合理的。选择 V 带和带轮因当从它的传动参数入手，来确定 V 带的型号、长度和根数，再来确定导轮的材料、结构和尺寸（轮宽、直径、槽数及槽的尺寸等），传动中心距（安装尺寸），带轮作用在轴的压力（为设计轴承作好准备）。 4.1 传动带的设计 4.1.1 确定计算功率 PKP Aca 其中： AK 工作情况系数 P 电动机的功率查机械设计基础一书中的表 14 7 可知： AK =1.0 5.55.50.1 caP 4.1.2 选择 V 带的型号根据计算得知的功率 caP 和电动机上带轮（小带轮）的转速 1n （与电动机一样的速度），查机械设计基础一书图 8 11，可以选择 V 带的型号为 B 型。 nts 6 4.1.3 确定带轮的基准直径（ 1）初选主动带轮的基准直径1D：根据机械设计基础一书，可选择 V 带的型号参考表 14 2，选取1D mm125。（ 2）计算 V 带的速度 V： smNDv 42.9100060 144012514.3100060 11 V 带在 10 sm20 的范围内，速度 V 符合要求。电动机与主轴传动比的计算 92.17501 4 4 021 nni（ 3）计算从动轮的直径2DmmDnnD 2401257501 4 4 01212 4.1.4 确定传动中心距和带长取 )(2)(7.0 2121 DDaDD 即： )240125(2)240125(7.00 a得： mmamm 7305.2550 取： mma 5000 带长 012210 4 )()(22 a DDDDaL d 即：5004 )125240()240125(214.35002 dL得： mmLd 1463按机械设计基础一书中查表 14 5，选择想近的基本长度ddL和 ddL相对应的公称长度（内周长iL）可查得： mmLdd 1400，。实际的中心距可按下列公式求得： 20 ddd LLaa 求得： mma 469 nts 7 4.1.5 验算主动轮上的包角 01201 60180 a DD 即： 001 60500 125240180 求得： 001 1202.166 a 满足 V 带传动的包角要求。 4.1.6 确定 V 带的根数 V 带的根数由下列公式确定：kpkkppZlaca )(00其中：0p 单根普通 V 带的许用功率值 )(0 kwpk 考虑包角不同大的影响系数，简称包角系数 lk 考虑的材质情况系数，简称材质系数，对于棉帘布和棉线绳结构的胶带，取 75.0k ，对于化学线绳结构的胶带，取 0.1k 。 0p 计入传动比的影响时，单根普通 V 带所能传递的功率的增量，其计算公式如下： 10 0 0 1.0 nTp KW 式中： T 单根普通 V 带所能传递的转矩修正值 mn ，从机械设计基础可以查表 14 10 1n 主动轮的转速 minr 查得： 9.2T mn min14401 rn 则： kwp 4176.014409.20001.0 查表取值： 98.0k93.0lk75.0k 0p由 smv 2.15 mmD 1001 查得： 95.10 p所以： 8 8 6.275.0)4 1 7 6.093.098.095.1( 5.5 Z即： 886.2Z 取 3Z 根 4.1.7 确定带的初拉力单根 V 带适当的初拉力 0F 由下列公式求得 20 )15.2(500 qvkZvpF ca 其中： q 传动带单位长度的质量， mkg nts 8 即： NF 16071.15942.910.0)195.0 5.2(342.9 5.55000 4.1.8 求 V 带传动作用在轴上的压力为了设计安装带轮轴和轴承，比需确定 V 带作用在轴上的压力 Q ，它等于 V 带两边的初拉力之和，忽略 V 带两边的拉力差，则 Q 值可以近似由下式算出：即： 2s in22c o s2 100 FZFZQ 求得； NQ 9 5 32 2.1 6 6s i n1 6 0320 5 V 带带轮的设计 5.1 带轮的材料选择因为带轮的转速 smv 42.9 ，即 smv 25 ，转速比较底，所以材料选定为灰铸铁，硬度为150HT 。 5.2 结构设计带轮的结构设计主要是根据带轮的基准直径，选择带轮的结构形式，根据带的型号来确定带论轮槽的尺寸，设计如下：主动带轮的结构选择因为根据主动带轮的基准直径尺寸 mmD 1251 ，而与主动带轮配合的电动机轴的直径是 mmd 381 ，因此根据经验公式 5.2(1 D 47)3 1 d mmmm 300114 ，所以主动带轮采用腹板式。带轮参数的选择：通过查机械设计基础一书，可以确定主动带轮的结构参数，结构参数如下表，其他的相关尺寸可以根据相应的经验公式计算求得。表带轮的结构参数单位（ mm）带的型号 m h e f pb b B 16 5 20 14 14 7.5 038 17.5 主动带轮的厚度可以由计算公式： stZB 2)1( 求得即： mmB 5814220)13( 主动带轮的结构如图 2： nts 9 图 2 主动带轮的结构 5.3 从动带轮的设计从动带轮的结果选择因为根据主动带轮的基准直径和传动比来确定，即 mmD 2402 ，mmD 3002 ，所以从动带轮同样采用腹板式。从动带轮的参数选择：通过查机械设计基础一书，可查得带轮的结构参数间表，其他一些相关尺寸可以根据相应的经验公式计算求得。表带轮的结构参数单位（ mm）带的型号 m h e f db b B 16 5 20 14 14 7.5 038 17.5 从动带轮的厚度可以由计算公式： fZB 2e)1( 求得即： mmB 5814220)13( 从动带轮的结构如图 3： nts 10 图 3 从动带轮的结构 6 传动轴的设计传动轴是玉米脱粒机的主要设计部件之一，他在玉米脱粒机正常工作过程中，承担主要转矩、扭矩、弯矩和支撑传动轴上的回转零件，玉米脱粒是瞬时冲击很大，而且冲击次数很频繁的工作环境，因此传动轴的设计是很关键的一个步骤。它的主要公用是：一是支持轴上所安装的回转零件，使其有确定的工作位置；而是传递轴上的运动和动力。轴按照轴线形状的不同，可以分为曲轴、直轴、软轴和挠形轴等，根据玉米脱粒机的结构特点和组成形状及工作强度和环境的要求，玉米脱粒机的主轴选用直轴形式传递，而且选用直轴中的阶梯轴。此轴的设计如下：根据轴的扭转强度来初步计算确定其最小直径，可利用经验公式： 30 npAd 其中：0A 轴常用的几种材料的 T 的0A值 p 主轴上的功率 kw n 主轴上的转速 minr 轴上的材料由机械设计基础一书中表 18 1 可以查到，应选取调质处理的 45 号钢，MPB 650 ，书中表 18 2 取 1180 A ，于是得： mmd 237503.5118 3m i n 输出轴上的最小直径显然是安装带轮的内孔，必在轴上开有键槽，因此，为了开键槽又不消耗输出轴的强度，可以使周的直径增加 5%以上，这样增加输出轴的尺寸，因而可以提高轴的工作强度。即： mmdd 25%)51(2 1 3%)51( 主输出轴的最小直径是安装带轮处的直径，为了使所选的轴直径与带轮相配合，故使输出轴端的轴nts 11 径选为 25mm 在机械设计基础一书。查表可以得知带轮的厚度 mmB 58 ，则取输出轴的次段轴径为 mmd 25 ，其长度为 mm60 。 6.1 根据轴向定位的要求确定轴的各段直径和长度为了满足带轮的轴向定位要求，轴段右端需要制出一个轴肩，故取段的轴直径mmd 28 ，输出轴的径向定位由普通平键来完成。选用键的型号为普通平键 lhb 为 3578 。键的型号可以通过查机械设计基础一书取得。 6.2 初步选择输出轴系由脱粒机的结构和相关尺寸可知所设计的轴上装有带轮和钉齿滚筒，其上的钉齿承螺旋排列，但由于受力不大可以忽略它的受力。又根据 mmd 28 ，初步选取支撑的轴承为相心球轴承，在机械设计手册查得相心球轴承的型号为 406，它的结构尺寸 BDd 为 237230 ，故取段与段的直径相等，即 mmd 30 。考虑到机体的制造误差等原因造成的安装错位或是借口不齐等，滚动轴承应在机体内有一段移动的位移，查机械设计手册可等位移量 mms 8 。取安装钉齿的轴段的直径为 mmd 40 ，轴承与轴肩用轴端挡圈固定，左、右两端采用的轴承用轴承座固定轴承，配合为67 KH，其上在距离 mm50 处，焊接钉齿滚筒，已知钉齿滚筒长为mm735 。轴的基本结构如图 4：图 4 轴的结构 6.3 确定输出轴上的圆角半径 r 值按前面所述的原则，求出轴肩处的圆角半径 r 的值，详细见图。轴端倒角在轴的两端均为 0452 ，小轴肩为0451轴肩的作用是使阶梯直轴在轴径改变截面上减小应力集中。 6.4 按弯扭合成条件校核轴的强度 6.4.1 作轴的简图 6.4.2 求输出轴上的所受作用力的大小根据公式：npT 9550000求得其中： p 电动机的额定功率 kw n 主轴的转速 minr nts 12 即： MNT 70033750 5.595500006.4.3 钉齿条上的合力根据公式：dTFt 2求得其中： d 输出轴的轴心到钉齿定的距离即： NFt 6 372 207 00 3 32 根据公式： %80tr FF求得其中： 80% 径向力占圆周力的百分数（根据脱粒机查得）即： NFr 510%80637 根据公式： tgFFta 求得由于玉米脱粒机的主轴轴向不受力。则取 0aF（根据脱粒机查得）圆周力tF径向力 rF 轴向力aF的方向如图所示（ b） 6.4.4 轴上水平面内所受支反力如图根据公式： 3231 LL LFR tH 求得其中： 2L 是输出轴上段的中心线到段距左端三分之一处的距离 mm 3L 是输出轴上段距左端三分之一处到右端段中心线之间的距离mm 即： NRH 4 2 57.4 2 46 0 03 0 0 6 0 06 3 71 根据公式： 12 HtH RFR 求得即： NR H 2127.2127.4246372 6.4.5 轴在垂直面内所受的支反力根据公式： 32312LLDFLFRarv 求得其中： D 钉齿的顶端到主轴轴心的距离 mm 即： NRv 340600300222006005101 根据公式： 12 vrv RFR 求得 nts 13 即： NRv 1703405102 6.4.6 作弯矩图在水平面内，轴上 B 、 C 、 D 三点的弯矩为：根据公式： 0DHBH MM21 LRM HCH 求得即： MNMCH 127500300425作水平面内弯矩图如图 1（ b）所示在垂直面内，轴上 B 、 C 、 D 三点的弯矩为：根据公式
