人人文库网 > 图纸下载 > 毕业设计 > CA6140车床后托架831001机械加工工艺及镗三杠孔夹具设计【方案2】Ф40，Ф30.2，Ф25.5

设计说明书.doc

CA6140车床后托架831001机械加工工艺及镗三杠孔夹具设计【方案2】Ф40，Ф30.2，Ф25.5

资源目录

CA6140车床后托架831001机械加工工艺及镗三杠孔夹具设计【方案2】Ф40，Ф30.2，Ф25.5.zip

设计说明书.doc---(点击预览)

机械加工工艺过程（镗）.doc---(点击预览)

3D零件图.prt

后拖架镗床夹具体.dwg

工序卡100（终检）.dwg

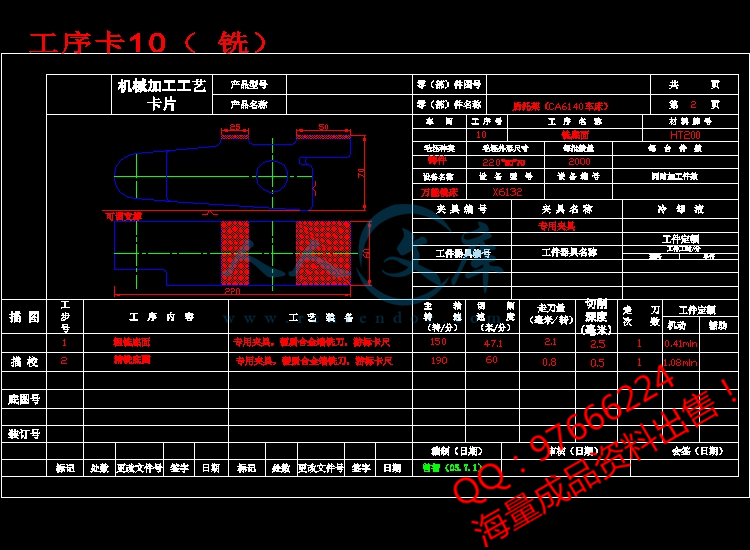

工序卡10（铣）.dwg

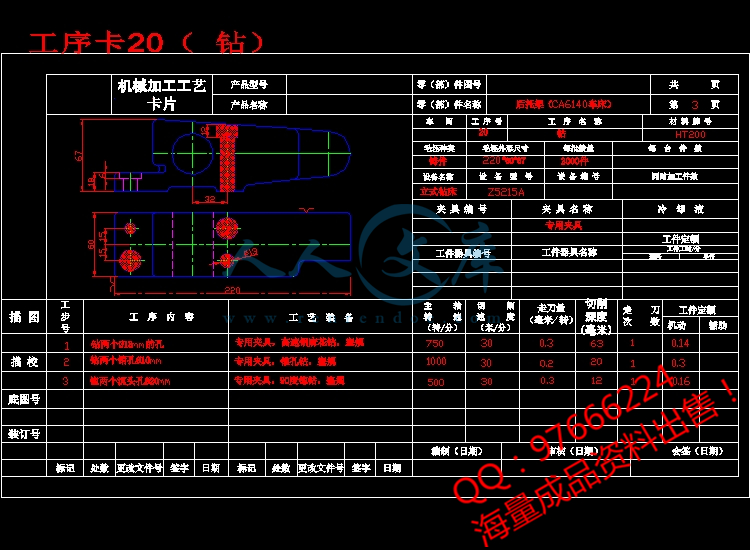

工序卡20（钻）.dwg

工序卡30（钻）.dwg

工序卡40（扩）.dwg

工序卡50（钻）.dwg

工序卡60（攻）.dwg

工序卡70（半精镗）.dwg

工序卡80（精镗）.dwg

工序卡90（加工油槽去毛刺）.dwg

毛坯图.dwg

装配图.dwg

零件图.dwg

压缩包内文档预览：(预览前20页/共25页)

编号：475976 类型：共享资源大小：774.06KB 格式：ZIP 上传时间：2015-09-02 上传人：小*** IP属地：福建

20
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: ca6140 车床托架机械加工工艺镗三杠孔夹具设计方案 40

资源描述：

!【详情如下】【CA6140车床后托架831001课题】CAD图纸+word设计说明书.doc[7300字，25页]【需要咨询购买全套设计请加QQ97666224】.bat

后拖架镗床夹具体.dwg

工序卡100（终检）.dwg

工序卡10（铣）.dwg

工序卡20（钻）.dwg

工序卡30（钻）.dwg

工序卡40（扩）.dwg

工序卡50（钻）.dwg

工序卡60（攻）.dwg

工序卡70（半精镗）.dwg

工序卡80（精镗）.dwg

工序卡90（加工油槽去毛刺）.dwg

机械加工工艺过程（镗）.doc

毛坯图.dwg

装配图.dwg

设计说明书.doc[7300字，25页]

零件图.dwg

前言...................................................................................................................................1

一、零件的分析

(一)计算生产纲领,确定生产类型..............................................................................1

(二)零件的作用...........................................................................................................1

(三)零件的工艺分析...................................................................................................1

二、工艺规程的设计

(一)确定毛坯的制造形式……...………...………...……..........................................2

(二)基准的选择…………...………………………………........................................2

(三)工艺路线的拟订……...………………………………........................................3

(四)机械加工余量、工序尺寸及毛坯的确定...........................................................6

(五)各工序的基本公时...............................................................................................7

三、夹具设计

(一)问题的提出..........................................................................................................

(二)夹具设计..............................................................................................................

四、总结…………...……………………………………………....................................

五、主要参考文献……...………………………...…………….....................................

前言

机械制造工艺与机床夹具课程设计是在学完了机械制造工艺与机床夹具和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这是我们在进行毕业设计之前对所学课程的一次深入的全面总复习，也是一次理论联系实际的训练。因此，它在几年的学习中占有重要的地位。

就我个人而言，希望通过这次课程设计，对今后将从事的工作，进行一次适应性训练，通过设计锻炼自己分析问题、解决问题的能力，为回厂后的工作打下一个良好的基础。

由于能力所限，设计中尚有许多不足之处，希望各位教师给予批评指教。

一、零件的分析：

(一)计算生产纲领,确定生产类型：

零件图上为CA6140车床上的后托架,生产量为2000件,该产品属于轻型机械,根据表1-3生产类型与生产纲领等的关系,可确定其生产类型为中批生产。

（二）零件的作用：

后托架在CA6140车床床身的尾部，三个孔分别装丝杠、光杠、转向开关，起加强固定作用；在?40mm与?30.2mm之间的孔为毛线孔，用于导通油路；旁路的螺纹孔是连接油盖的；正面的四个孔将后托架固定于车床尾部。

3D图 (1).jpg

3D图 (2).jpg














全部文件 (1).jpg


内容简介：: 重庆工学院机械加工工艺过程卡片产品型号产品型号共页产品名称零件名称后托架（ CA6140 车床）第 1 页材料牌号 HT200 毛坯种类铸件毛坯外型尺寸 220 60 67mm 每毛坯件数 2000 每台件数备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件 00 毛坯 10 铣 1、粗铣底面； 2、精铣底面，保证尺寸 120 60mm；金工 X6132 专用夹具，高速钢圆柱形铣刀，游标卡尺 1.49min 20 钻 1、钻两个 13mm 的孔； 2、钻两个销孔 10mm； 3、锪两个沉头孔 20mm； Z5125A 专用夹具，高速钢直柄麻花钻、高速钢 90度锪钻，塞规 0.59min 30 钻 1、钻孔到 28mm； 2、钻孔到 23.5mm； 3、锪平孔 25.5mm 端面； Z575 专用夹具，高速钢锥柄麻花钻、高速钢 90度锪钻，塞规 1.26min 40 扩 1、扩孔到 38.7mm； 2、扩孔到 29.5mm； 3、扩孔到 24.5mm； Z575 专用夹具，高速钢直柄麻花钻，塞规 1.41min 50 钻 1、钻螺纹孔 5.1mm； 2、钻深孔 6mm； Z5125A 专用夹具，高速钢直柄麻花钻 0.43min 60 攻 1、攻螺纹孔 M6； Z5125A 专用夹具， M6 丝锥 0.10min 70 镗 1、半精镗到 39.7mm； 2、半精镗到 30mm； 3、半精镗到 25.3mm； T68 专用夹具，硬质合金镗刀，塞规 2.26min 80 镗 1、精镗孔到 40mm； 2、精镗孔到 30.2mm； 3、精镗孔到 25.5mm； T68 专用夹具，硬质合金镗刀，塞规 2.26min 90 钳 1、加工油槽； 2、去毛刺； 100 检 1、按图纸要求检验；设计（日期）审核（日期）会签（日期）曾智（ 2005.7.1）标记处数更改文件号签字日期标记处数更改文件号签字日期 nts第 1 页共 25 页目录前言 .1 一、零件的分析 (一 )计算生产纲领 ,确定生产类型 .1 (二 )零件的作用 .1 (三 )零件的工艺分析 .1 二、工艺规程的设计 (一 )确定毛坯的制造形式 . . .2 (二 )基准的选择 . .2 (三 )工艺路线的拟订 . .3 (四 )机械加工余量、工序尺寸及毛坯的确定 .6 (五 )各工序的基本公时 .7 三、夹具设计 (一 )问题的提出 . (二 )夹具设计 . 四、总结 . . 五、主要参考文献 . . . nts第 2 页共 25 页前言机械制造工艺与机床夹具课程设计是在学完了机械制造工艺与机床夹具和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这是我们在进行毕业设计之前对所学课程的一次深入的全面总复习，也是一次理论联系实际的训练。因此，它在几年的学习中占有重要的地位。就我个人而言，希望通过这次课程设计，对今后将从事的工作，进行一次适应性训练，通过设计锻炼自己分析问题、解决问题的能力，为回厂后的工作打下一个良好的基础。由于能力所限，设计中尚有许多不足之处，希望各位教师给予批评指教。一、零件的分析： (一 )计算生产纲领 ,确定生产类型：零件图上为 CA6140 车床上的后托架 ,生产量为 2000 件 ,该产品属于轻型机械 ,根据表 1-3 生产类型与生产纲领等的关系 ,可确定其生产类型为中批生产。（二）零件的作用：后托架在 CA6140 车床床身的尾部，三个孔分别装丝杠、光杠、转向开关，起加强固定作用；在 40mm 与 30.2mm 之间的孔为毛线孔，用于导通油路；旁路的螺纹孔是连接油盖的；正面的四个孔将后托架固定于车床尾部。（三）零件的工艺分析： CA6140 车床后托架共有两组表面，他们之间有一定的位置要求。现叙述如下： 1、以 40mm 孔为中心的加工表面：这一组加工表面包括： 40 02500。mm， 30.2 200。mm及 25.5 0300。mm 的孔 ,两沉头孔为 20mm，两装配铰孔 13mm，深孔 6mm，螺纹 M6，两销孔。其中，主要加工表面为 40 02500。mm ， 30.2 200。mm 及 25.5 300。 mm 的三个孔。 2、以底面 120 60mm 为中心的加工表面：这一组加工表面包括底面 120 60mm 和nts第 3 页共 25 页锪平面。这两组加工表面之间有一定的位置要求，主要是： 1 40 02500。mm 孔的轴线与底面的平行度为 100： 0.07； 2 30.2 200。mm 孔的轴线与底面的平行度为 100： 0.07； 3 30.2 200。mm 孔的轴线与底面的平行度为 100： 0.07； 4 下底面的平面度误差为 0.03； 5 毛线孔的中心线与底面的尺寸误差为 0.07；由此可分析知 ,对于这两组加工表面而言 ,可以先加工其中一组表面，然后借助与专用夹具加工另一组表面，并且保证他们之间的位置精度要求。二、工艺规程的设计：（一）确定毛坯的制造形式：后托架是车床 CA6140 的后托起部分，该零件材料为 HT200，考虑到机床运行中要经常使主轴正转与反转，此时，转向开关、丝杠、光杠也进行正转与反转的连续或瞬时运动。因此，扭矩最大，强度不高使用铸件，由于零件的年产量为 2000 件，已达到中批量生产水平，并且零件的轮廓尺寸不大，故可以采用砂型铸造，这从提高生产率，保证加工精度上考虑，也是比较合理的。（二）基准的选择基准的选择是工艺规程设计的重要工作之一，基准选择得正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批量报废，使生产无法正常运行。 1、粗基准的选择：对于一般的孔类零件，以孔作为粗基准完全合理，但对本零件来说，孔 40 02500。mm 为铸造孔，不易作为精基准，故我们可以考虑以顶面加一个可调支撑作为粗基准，以此基准把底面 120 60mm 先加工出来，由于此顶面只限制了 X、 Y、nts第 4 页共 25 页 Z 的转动和 Z 的移动 4 个自由度，故可以考虑选左端面为第二基准面，此二面可以限制6 个自由度，达到完全定位。 2、精基准的选择：主要应考虑到基准重合问题。当设计基准与工序基准不重合时，应尽量进行尺寸计算。这在后面还要专门计算，此处不在重复。 (三 ) 制订工艺路线：制订工艺路线的出发点 ,应当使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在用生产纲领确定为中批量生产的条件下 ,可以考虑用万能性机床配以专用夹具，并尽量使工序集中来提高生产率，但同时也要保证质量。除此之外，还要考虑到经济效果，在实际生产中还要考虑加工的设备，以尽量使成本降到最低。 1、工艺方案一：工序 10：粗、精铣底面，保证尺寸 120 60mm；工序 20：钻两个 13mm 的孔；钻两个销孔 10mm；锪两个沉头孔 20mm；工序 30：钻孔 38mm；钻孔 28mm；钻孔 23.5mm；锪平孔 25.5mm端面；工序 40：扩孔 39.5mm；扩孔 29.5mm；扩孔 29.5mm；工序 50：半精镗 40mm； 30mm； 25mm；工序 60：精镗孔 40mm； 30.2mm； 25.5mm；工序 70：钻螺纹孔 5.1mm；钻深孔 6mm；工序 80：攻螺纹孔 M6；工序 90：加工油槽，去毛刺；工序 100：按图纸要求检验； 2、工艺方案二：工序 10：钻孔 38mm；钻孔 28mm；钻孔 23.5mm；锪平孔 25.5mm 端面； nts第 5 页共 25 页工序 20：扩孔 39.5mm；扩孔 29.5mm；扩孔 29.5mm；工序 30：粗、精铣底面，保证尺寸 120 60mm；工序 40：钻两个 13mm 的孔；钻两个销孔 10mm；锪两个沉头孔 20mm 工序 50：半精镗 40mm； 30mm； 25mm；工序 60：精镗孔 40mm； 30.2mm； 25.5mm；工序 70：钻螺纹孔 5.1mm；钻深孔 6mm；工序 80：攻螺纹孔 M6；工序 90：加工油槽，去毛刺；工序 100：按图纸要求检验； 3、工艺方案的比较分析：以上两个工艺方案的特点在于：方案一是先加工以底面为中心的表面，再以此为基准加工 3 个孔及其他相关的孔；方案二却恰恰相反，先加工 3 个孔，再以孔定位加工底面。根据后托架的作用和两个方案的比较分析，由于 40m, 30.2mm, 25.5mm这三个孔的轴线平行度要求较高。因此，选用底面为基准时，加工孔的精度一定的越高越好。因此，方案二的工序不太合适，我们采用方案一的大致顺序。经过分析，方案一的加工顺序是先粗加工、精加工一组表面，再粗加工、精加工另外一组平面。这看上去大致是合理的，但仔细推敲后，发现仍然有不太符合工艺原则，现将改进的工艺过程具体分析如下：工序 10：粗、精铣底面，保证尺寸 120 60mm；工序 20：钻两个 13mm 的孔；钻两个销孔 10mm；锪两个沉头孔 20mm；工序 30：钻孔 38mm；钻孔 28mm；钻孔 23.5mm；锪平孔 25.5mm端面； nts第 6 页共 25 页工序 40：扩孔 39.5mm；扩孔 29.5mm；扩孔 29.5mm；工序 50：钻螺纹孔 5.1mm；钻深孔 6mm；工序 60：攻螺纹孔 M6；工序 70：半精镗 40mm； 30mm； 25mm；工序 80：加工油槽；工序 90：精镗孔 40mm； 30.2mm； 25.5mm；工序 100：去毛刺；工序 110：按图纸要求检验；（四）机械加工余量、工序尺寸及毛坯尺寸的确定 : CA6140 车床后托架零件材料为 HT200，硬度为 200HBS，毛坯余量为 3.05kg,生产类型为中批生产 ,采用铸造毛坯。根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸和毛坯尺寸如下： 1、底面（ 120 60mm）考虑其表面粗糙度比较高，故需粗、精铣底面，其加工余量 Z=2mm。 2、其余各铸造孔加工余量如下：零件尺寸单边毛坯 40 02500。mm 1.5mm 37mm 3、其余各孔由于直径较小，故只能为实心孔 ,其毛坯不能铸造出孔 ,参照机械加工工艺手册后确定： 25.5mm 孔钻孔到 23.5mm；扩孔到 24.7mm；半精镗到 24.9；精镗到 25.5mm； nts第 7 页共 25 页 30.2mm 孔钻孔到 28mm；扩孔到 29.3mm 半精镗到 29.8mm；精镗到 30.2mm； 40mm 孔扩孔到 38.7mm；半精镗到 39.6mm；精镗到 40mm；（五 )确定切削用量及基本工时：工序 10：粗、精铣底面： 1、加工条件工件材料： HT200，b=200HBS，铸造；加工需求：粗、精铣底面，保证尺寸 120 60mm 和台阶高 18mm；机床： X6132 型铣床；刀具：高速钢圆柱形铣刀，根据金属切削手册表 6-4 取铣刀直径d=100mm，根据金属切削手册表 6-7 查得铣刀齿数 Z=14； 2、确定铣削深度：参考有金属切削手册确定粗加工的铣削深度 ap=2.5mm；精加工的铣削深度 ap=0.5mm； 3、确定每齿进给量：参考机械加工工艺手册（软件版）取粗铣时的每齿进给量fz =0.15(mm/z)；精铣时的每转进给量 f=0.8（ mm/z）； 4、确定主轴转速：参考实用金属切削加工工艺手册表 8-4，取粗铣时的主轴转速为 150r/min，精铣时的主轴转速为 190r/min； 5、计算铣削速度： nts第 8 页共 25 页前面已经确定铣刀直径 d=100mm 和主轴转速（粗铣刀时为300r/mm）。所以，相应的铣削速度分别为：粗铣时：）（ m in/1.471000 15010014.31000 mdnv 精铣时：）（ m in/601000 19010014.31000 mdnv 6、校核机床功率（只需校核粗加工即可）：关由手册查得功率 pmpzem Z n Kafadp 72.086.014.05104.92 ；取 Z=14， srn /5.260150 ， 60ea ， ap=2.5mm， zmmf z /15.0 而FZvpm KKK 由手册查得 vK =1， FZK =1 故 pmK1，所以：KWp m 32.115.2145.215.060100104.92 72.086.014.05 起所耗功率远小于机床功率，故可用。 7、计算基本工时：参考机械加工工艺手册（软件版）确定切入和切出的行程长度）（ mmll 1021 ，而工件的长度为）（ mm120ml ，故铣刀的工作行程为）（ mml 13012010 。所以，基本工时为： 1501415.0 13021nf lllT 基本0.41（ m/min）（粗铣时）； 1508.0 13021nf lllT 基本1.08（ m/min）（精铣时）；工序 20：钻四个定位孔（ 2-10mm 和 2- 13mm）；锪两个沉头孔 20mm，深 2mm；工步 1：钻两个 13mm 孔 1、加工条件工件材料： HT200，b=200HBS，铸造；加工需求：钻锥度孔 10mm，保证零件图上的精度要求； nts第 9 页共 25 页机床： Z5125A 型钻床；刀具：，钻头直径 13mm， 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.3（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/30 mvc ； 4、计算转速：）（ m i n/9.7951314.3 3010001000 rD vn ，按机床实际转速取）（ min/750 rn ； 5、计算基本时间：）（基本 m in14.03.0750 472021 nf lllT工步 2：钻两个 10mm 孔 1、加工条件工件材料： HT200，b=200HBS，铸造；加工需求：钻锥度孔 10mm，保证零件图上的精度要求；机床： Z5125A 型钻床；刀具：高速钢麻花钻，钻头直径 10mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.2（ mm/r）； nts第 10 页共 25 页 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/30 mvc ； 4、计算转速：）（ m in/4.9551014.3 3010001000 rD vn ，按机床实际转速取）（ min/1000 rn ； 5、计算基本时间： nf lllT 21基本）（ m i n3.02.010 0 04650 工步 3：锪两个沉头孔 20mm，深 12mm 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：锪孔 20mm 机床： Z5125A 型钻床；刀具：高速钢麻花钻，钻头直径 20mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.3（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/30 mvc ； 4、计算转速： nts第 11 页共 25 页）（ m i n/4772014.3 3010001000 rD vn ，按机床实际转速取）（ min/500 rn ； 5、计算基本时间： nf lllT 21基本）（ m in16.03.050005.1112 工序 30：钻孔到 28mm； 23.5mm；锪平 25.5mm 端面，深 2mm；工步 1：钻孔到 28mm 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：钻孔 28mm；机床： Z575 型钻床；刀具：高速钢麻花钻，钻头直径 28mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.4（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/28 mvc ； 4、计算转速：）（ m i n/5.3182814.3 2810001000 rD vn ，按机床实际转速取）（ min/320 rn ； 5、计算基本时间： nts第 12 页共 25 页 nf lllT 21基本）（ m in62.04.032041560 工步 2：钻孔到 23.5mm 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：钻孔 23.5mm；机床： Z575 型钻床；刀具：高速钢麻花钻，钻头直径 23.5mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.4（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/28 mvc ； 4、计算转速：）（ m i n/5.3795.2314.3 2810001000 rD vn ，按机床实际转速取）（ min/380 rn ； 5、计算基本时间： nf lllT 21基本）（ m in54.04.038041860 工步 3：锪平 25.5mm 端面 1、加工条件： nts第 13 页共 25 页工件材料： HT200，b=200HBS，铸造；加工需求：锪平 25.5mm 端面；机床： Z575 型钻床；刀具：高速钢 90 度锪钻，锪钻直径 25.5mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.4（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/28 mvc ； 4、计算转速：）（ m i n/7.3495.2514.3 2810001000 rD vn ，按机床实际转速取）（ min/350 rn ； 5、计算基本时间： nf lllT 21基本）（ m in1.04.035005.212 工序 40：扩孔到 38.7mm； 29.5mm； 24.5mm；工步 1：扩孔到 38.7mm 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：扩孔 39.5mm；机床： Z575 型钻床； nts第 14 页共 25 页刀具：高速钢扩孔钻，扩孔钻直径 38.7mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.5（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/26 mvc ； 4、计算转速：）（ m i n/63.2097.3814.3 2610001000 rD vn ，按机床实际转速取）（ min/210 rn ； 5、计算基本时间： nf lllT 21基本）（ m in63.05.021045.260 工步 2：扩孔到 29.5mm 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：扩孔 29.5mm；机床： Z575 型钻床；刀具：高速钢扩孔钻，扩孔钻直径 29.5mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.6（ mm/r）； nts第 15 页共 25 页 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/32 mvc ； 4、计算转速：）（ m i n/5.3455.2914.3 3210001000 rD vn ，按机床实际转速取）（ min/350 rn ； 5、计算基本时间： nf lllT 21基本）（ m in32.06.03 5 045.260 工步 3：扩孔到 24.5mm 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：扩孔 24.5mm；机床： Z575 型钻床；刀具：高速钢扩孔钻，扩孔钻直径 24.5mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.4（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/28 mvc ； 4、计算转速： nts第 16 页共 25 页）（ m i n/97.3635.2414.3 2810001000 rD vn ，按机床实际转速取）（ min/360 rn ； 5、计算基本时间： nf lllT 21基本）（ m in46.04.03 6 045.260 工序 50：钻螺纹孔 5.2mm；钻深孔 6mm；工步 1：钻螺纹孔 5.2mm 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：钻孔 5.1mm；机床： Z5125A 型钻床；刀具：高速钢麻花钻，钻头直径 5.2mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.15（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/30 mvc ； 4、计算转速：）（ m i n/18612.514.3 3010001000 rD vn ，按机床实际转速取）（ min/1600 rn ； 5、计算基本时间： nts第 17 页共 25 页 nf lllT 21基本）（ m in14.015.016004425 工步 2：钻深孔 6mm 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：钻孔 6mm；机床： Z5125A 型钻床；刀具：高速钢麻花钻，钻头直径 6mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.2（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/38 mvc ； 4、计算转速：）（ m i n/98.201 6614.3 38100 0100 0 rD vn ，按机床实际转速取）（ min/1800 rn ； 5、计算基本时间： nf lllT 21基本）（ m in29.02.0180045.495 工序 60：攻螺纹孔 M6； 1、加工条件： nts第 18 页共 25 页工件材料： HT200，b=200HBS，铸造；加工需求：攻螺纹孔 M6；机床： Z5125A 型钻床；刀具：高速钢麻花钻，钻头直径 6mm； 2、确定切削进给量：根据实用金属切削加工工艺手册中表 5-6，取进给量 f=0.2（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册中表 5-6，取切削速度min/38 mvc ； 4、计算转速：）（ m i n/98.201 6614.3 38100 0100 0 rD vn ，按机床实际转速取）（ min/1800 rn ； 5、计算基本时间： nf lllT 21基本）（ m in10.02.01 8 0 04425 工序 70：半精镗到 39.7mm； 30mm； 25.3mm；工步 1：半精镗到 39.7mm； 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：半精镗到 39.7mm；机床： T68 镗床； nts第 19 页共 25 页刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量 f=0.37（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度min/48 mvc ； 4、计算转速：）（ m i n/3857.3914.3 4810001000 rD vn ，按机床实际转速取）（ min/400 rn ； 5、计算基本时间： nf lllT 21基本）（ m in45.037.04004260 工步 2：半精镗到 30mm； 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：半精镗到 30mm；机床： T68 镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量 f=0.13（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度nts第 20 页共 25 页 min/48 mvc ； 4、计算转速：）（ m i n/6.5093014.3 4810001000 rD vn ，按机床实际转速取）（ min/500 rn ； 5、计算基本时间： nf lllT 21基本）（ m in0.113.05004260 工步 3：半精镗到 25.3mm； 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：半精镗到 25.3mm；机床： T68 镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量 f=0.13（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度min/50 mvc ； 4、计算转速：）（ m i n/4.6293.2514.3 5010001000 rD vn ，按机床实际转速取）（ min/630 rn ； 5、计算基本时间： nts第 21 页共 25 页 nf lllT 21基本）（ m in81.013.06 3 04260 工序 80：精镗到 40mm； 30.2mm； 25.5mm；工步 1：精镗到 40mm； 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：精镗到 40mm；机床： T68 镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量 f=0.37（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度min/48 mvc ； 4、计算转速：）（ m i n/2.3824014.3 4810001000 rD vn ，按机床实际转速取）（ min/400 rn ； 5、计算基本时间： nf lllT 21基本）（ m in45.037.04004260 工步 2：精镗到 30.2mm； 1、加工条件： nts第 22 页共 25 页工件材料： HT200，b=200HBS，铸造；加工需求：精镗到 30.2mm；机床： T68 镗床；刀具：硬质合金镗刀； 2、确定切削进给量：根据实用金属切削加工工艺手册，取进给量 f=0.13（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度min/48 mvc ； 4、计算转速：）（ m i n/2.5062.3014.3 4810001000 rD vn ，按机床实际转速取）（ min/500 rn ； 5、计算基本时间： nf lllT 21基本）（ m in0.113.05004260 工步 3：精镗到 25.3mm； 1、加工条件：工件材料： HT200，b=200HBS，铸造；加工需求：精镗到 25.5mm；机床： T68 镗床；刀具：硬质合金镗刀； 2、确定切削进给量： nts第 23 页共 25 页根据实用金属切削加工工艺手册，取进给量 f=0.13（ mm/r）； 3、确定切削速度：根据实用金属切削加工工艺手册，取切削速度min/50 mvc ； 4、计算转速：）（ m i n/5.6245.2514.3 5010001000 rD vn ，按机床实际转速取）（ min/630 rn ； 5、计算基本时间： nf lllT 21基本）（ m in81.013.06 3 04260 三、夹具设计：为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。经过指导老师的布置和协商，决定设计精镗三杠孔（ 40 02500。mm， 30.2 200。mm 及25.5 0300。mm）的专用夹具。此夹具将用于 T68 卧式镗床。刀具采用硬质合金镗刀，对工件的三杠孔分别进行镗削加工。
