摘 要

设计“连杆夹具”零件的机械加工工艺规程及工艺装备,并绘制出连杆夹具零件图、毛坯图、夹具装配图,填写工艺卡片,编制课程设计说明书。

在机械制造工业中,完成工件所需要的加工工序时,常通过使用夹具来提高生产效率,提高加工精度,减少次品,改善操作的劳动强度。连杆零件的加工就是一个很好的例子。连杆零件虽然不大,加工精度一般,但是生产量大。按传统的方法加工,即划线-打洋冲眼-钻孔,卡若干次,无形中延长了单件的加工时间,减低了工作率,且易造成操作中因定位不准而产生的误差,影响加工精度。连杆夹具设计的课题,设计宗旨是确保质量的前提下,改善加工条件,提高工作效率。


Abstract

The machine of the design"connect pole tongs" spare parts process craft regulations and craft material, and draw connect pole tongs spare parts diagram, semi-finished product diagram, tongs assemble diagram, fill in craft card, draw up a course design manual.

In the machine manufacture industry, completion when what work piece need process a work preface, often pass usage tongs to the exaltation produce efficiency, exaltation process accuracy, decrease time article, improvement operation of labor strength.Connect the process of pole spare parts is a good example.Connect although the pole spare parts be not big and process accuracy general, produce have great capacity.The method which press the tradition process, namely lineation-dozen ocean blunt eye-drill a hole, some card, invisibly extension list process of piece time, turned down work rate, and easy result in in operation because of fixed position prohibit but creation of error margin, influence process accuracy.Connect the pole tongs topic of design, design the aim be the premise which insure quality bottom, improvement process a condition, exaltation work efficiency.


目 录

序言…………………………………………………………… 1

1零件的工艺分析及生产类型的确定……………………… 2

1.1零件的工艺分析………………………………………… 2

1.2零件的生产类型 …………………………………………2

2选择毛坯,确定毛坯尺寸,设计毛坯图 …………………3

2.1选择毛坯 …………………………………………………3

2.2确定机械加工余量 ………………………………………3

2.3确定毛坯尺寸 ……………………………………………3

2.4设计毛坯 …………………………………………………3

3选择加工方法,制定工艺路线…………………………… 4

3.1定位基准的选择………………………………………… 4

3.2零件表面加工方法的选择……………………………… 4

3.3制定工艺路线…………………………………………… 4

4工序设计…………………………………………………… 6

4.1选择加工设备与工艺装备……………………………… 6

4.2确定工序尺寸(工序Ⅴ)……………………………… 6

5确定切削用量及基本时间(工序Ⅴ)…………………… 8

5.1切削用量的计算………………………………………… 8

5.2基本时间tm的计算………………………………………8

5.3辅助时间的计算………………………………………… 9

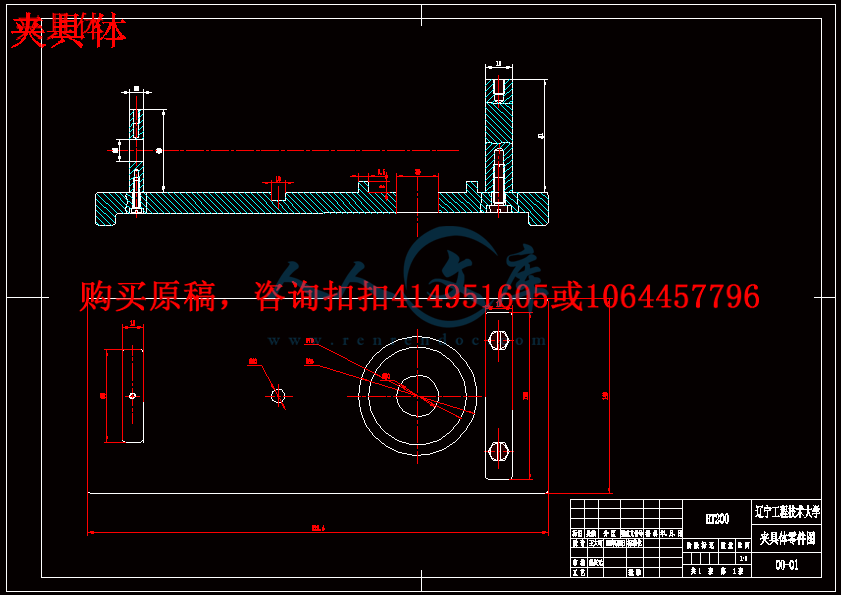

6夹具设计……………………………………………………10

6.1定位方案…………………………………………………10

6.2定位误差分析及计算……………………………………10

6.3夹紧机构…………………………………………………10

6.4导向装置…………………………………………………10

6.5夹具与机床连接元件……………………………………10

6.6夹具体……………………………………………………10

7设计体会……………………………………………………11

8体会与展望…………………………………………………12

9参考文献……………………………………………………13


序言

机械制造技术基础课程设计使我们学完了机械制造技术基础和大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,通过该课程设计,将所学理论与生产实践相结合, 锻炼了自己分析问题、解决问题的能力,在这个过程中我独立地分析和解决了零件机械制造的工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练,从而打下了良好的基础。

由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。


1零件的工艺分析及生产类型的确定

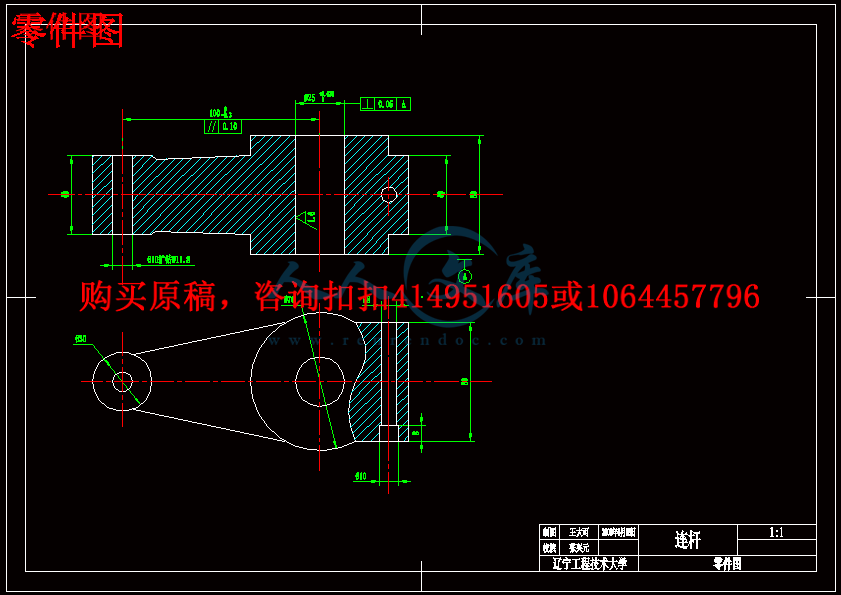

1.1零件的工艺分析

机床夹具设计是工艺装备设计中的一个重要组成部分,是保证产品质量和提高劳动生产率的一项重要技术措施。在设计过程中应深入实际,进行调查研究,吸取国内外的先进技术,制定出合理的设计方案,再进行具体的设计。通过对该零件图的重新绘制,知原图样的视图正确、完整,尺寸、公差及技术要求齐全。该零件表面需要均需切削加工,而加工精度和表面粗糙度都没有指出,所以忽略不计。

本工序状态:连杆小端Φ10扩钻11.8及大端M8和Φ10。及其两端面和小端两端面均加工至设计要求。

本工序要求:加工连杆大端的Φ25+0.033  0


内容简介:
辽宁工程技术大学 机械工程 学院 机械 05-6 班 机械加工工序卡片 工 序 名 称 钻 、粗 铰 工序号 零件数量 1 零件号 零件名称 连杆 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸 件 设 备 夹 具 工序工时 (s) 名称 型号 专用夹 具 准终 单件 组合钻床 Z525 工步 工 步 内 容 工艺装备 走刀次数 背吃刀量 (mm) 进给量mm/r 主轴转速r/min 切削速度m/min 工步工时 ( s) 机动 辅助 1 钻孔至 23-23.18mm 莫氏锥柄麻花钻、游标卡尺 1 23 1.0 392 28.3 12.0 1.8 2 粗铰至 24.8-24.852mm 锥柄机用铰刀、内径千分尺 1 0.2 0.80 960 69.3 4.8 0.72 设计者: 王大可 指导老师 张 兴元 共 1页 第 1 页 nts辽宁工程技术大学机械 05-6 班 机械加工工艺过程卡片 产品型号 零件图号 产品名称 零件名称 连杆 共 1 页 第 1 页 材 料 牌 号 HT200 毛 坯 种 类 铸件 毛坯外形尺寸 每毛坯件数 1 每 台 件 数 1 备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工时 (s) 准终 单件 1 铣 粗铣连杆左右两个端面 金 工 X52K 铣刀、游标卡尺、专用夹具 2 铣 粗铣 10 孔的上下端面 金工 X52K 铣刀、游标卡尺、专用夹具 3 铣 粗铣 25 孔的上下端面 金工 X52K 铣刀、游标卡尺、专用夹具 4 钻、扩 钻 -扩 10 的孔 到 11.8 金工 Z525 组合机床 钻 刀、 扩孔钻、 卡尺、塞规 5 钻、扩、铰 钻 -扩 -粗铰 25 的孔 金工 Z525 组合机床 钻头、 扩孔钻、绞刀、 游标卡尺、专用夹具 6 清洗 金工 清洗机 7 终检 金工 塞规、百分表、卡尺等 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 王大可 张兴元 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 nts 辽宁工程技术大学 课 程 设 计 题 目: 连杆的机械加工工艺规程及 25 孔加工的工艺设备 班 级: 机械 05-6 姓 名 : 王大可 指导教师 : 张兴元 完成日期 : 2008.6.30 nts辽宁工程技术大学课程设计 I 一、设计题目 连杆的机械加工工艺规程及 25 孔加工的工艺设备 二、 原始资料 (1) 被加工零件的零件图 1 张 (2) 生产类型 :中批或 大批大量生产 三、上交材料 (1) 被加工工件的零件图 1 张 (2) 毛坯图 1 张 (3) 机械加工工艺过程 综合 卡片 (参附表 1) 1 张 (4) 与所设计夹具对应 那道 工序的工序卡片 1张 (4) 夹具装配图 1 张 (5) 夹具体 零件 图 1 张 (6) 课程设计说明书 (5000 8000 字 ) 1 份 四、 指导 教 师 评语 成 绩: 指导教师 日 期 nts辽宁工程技术大学课程设计 II 摘 要 设计“连杆夹具”零件的机械加工工艺规程及工艺装备,并绘制出连杆夹具零件图、毛坯图、夹具装配图,填写工艺卡片,编制课程设计说明书。 在机械制造工业中 ,完成工件所需要的加工工序时 ,常通过使用夹具来提高生产效率 ,提高加工精度 ,减少 次 品 ,改善操作的劳动强度。连杆零件的加工就是一个很 好 的例子。连杆零件虽然不大 ,加工精度一般 ,但是生产量大。按传统的方法加工 ,即划线 -打洋冲眼 -钻孔 ,卡若干次 ,无形中延长了单件的加工时间 ,减低了工作率 ,且易造成操作中因定位不准而产生的误差 ,影响加 工精度。连杆夹具设计的课题, 设计宗旨是确保质量的前提下 ,改善加工条件 ,提高工作效率。 nts辽宁工程技术大学课程设计 III Abstract The machine of the des ignconnect pole tongs spare parts process craft regulatio ns and c raft material, and draw connect pole tongs spare parts d iagram, semi-finished product d iagram, tongs assemb le d iagram, fill in craft card, draw up a course design manual. In the machine manufacture industry, completio n when what work p iece need process a work preface, often pass usage tongs to the exaltatio n produce effic iency, exaltatio n process accuracy, decrease time artic le, impro vement operatio n of labor strength.Connect the process of pole spare parts is a good examp le.Connect although the pole spare parts be not big and process accuracy general, produce have great capac ity.The method whic h press the trad itio n process, namely lineation-dozen ocean b lunt eye-drill a ho le, some card, invis ib ly extens ion lis t process of piece time, turned down work rate, and easy result in in operation because of fixed position prohib it but creation of error margin, influence process accuracy.Connect the pole tongs topic of design, design the aim be the premis e whic h insure quality bottom, improvement process a condition, exaltation work efficiency. nts辽宁工程技术大学课程设计 IV 目 录 序言 1 1 零件的工艺分析及生产类型的确定 2 1.1 零件的工艺分析 2 1.2 零件的生产类型 2 2 选择毛坯,确定毛坯尺寸,设计毛坯图 3 2.1 选择毛坯 3 2.2 确定机械加工余量 3 2.3 确定毛坯尺寸 3 2.4 设计毛坯 3 3 选择加工方法,制定工艺路线 4 3.1 定位基准的选择 4 3.2 零件表面加工方法的选择 4 3.3 制定工艺路线 4 4 工序设计 6 4.1 选择加工设备与工艺装备 6 4.2 确定工序尺寸(工序 ) 6 5 确定切削用量及基 本时间(工序 ) 8 5.1 切削用量的计算 8 5.2 基本时间 tm 的计算 8 5.3 辅助时间的计算 9 6 夹具设计 10 6.1 定位方案 10 6.2 定位误差分析及计算 10 6.3 夹紧机构 10 6.4 导向装置 10 6.5 夹具与 机床连接元件 10 6.6 夹具体 10 7 设计体会 11 8 体会与展望 12 9 参考文献 13 nts辽宁工程技术大学课程设计 1 序言 机械制造技术基础课程设计使我们学完了 机械制造技术基础和大部分专业课 之后进行的 .这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习 ,也是一次理论联系实际的训练 ,因此 ,它在我们四年的大学生活中占有重要的地位。 就我个人而言 ,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练, 通过该课程设计,将所学理论与生产实践相结合, 锻炼了自己分析问题 、 解决问题的能力,在这个过程中我独立地分析和解决了零件机械制造的工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练,从而打下了良好的基础。 由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。 nts辽宁工程技术大学课程设计 2 1 零件的工艺分析及生产类型的确定 1.1 零件的工艺分析 机床夹具设计 是工艺装备设计中的一个重要组成部分,是保证产品质量和提高劳动生产率的一项重要技术措施。 在设计过程中应深入实际,进行调查研究,吸取国内外的先进技术,制定出合理的设计方案,再进行具体的设计。 通过对该零件图的重新绘制,知原图样的视图正确、完整,尺寸、公差及技术要求齐全。该零件 表面 需要均需切削加工 ,而加工精度和表面粗糙度都没有指出,所以忽略不计。 本工序状态 :连杆 小端 10 扩钻 11.8 及大端 M8 和 10。 及其两端面和小端两端面均加工至设计要求。 本工序要求 :加工连杆 大端 的 25+0.033 0 1.2零件的生产类 型 大批量生产 nts辽宁工程技术大学课程设计 3 2 选择毛坯,确定毛坯尺寸,设计毛坯图 2.1选择毛坯 连杆的工 件材料为 铸铁 ,零件结构比较 简单 ,生产类型为 大批 产,生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削 。为使零件 有比较高的生产率比较高的精度、表面质量和机械性能,所以采用机器造型。 2.2 确定机械加工余量 由于铸件 零件 尺寸、 表面粗 糙度不影响 工件加工,所以无 加工余量。 2.3确定毛坯尺寸 由于没有加工余量,所以零件 尺寸就是毛坯的尺寸。 nts辽宁工程技术大学课程设计 4 3 机械加工工艺规程设计 3.1定位基准 的选择 粗基准的选择:按有关基准的选择原则,即当零件有不加工表面时, 应以这些不加工表面作粗基准 ;若零件有若干不加工表面时,则应以与加工表面要求相对位置精度高的不加工表面作粗基准。现以零件的 底 面为主要的定位粗基准。 确定定位基准原则是 :工件定位基准应尽可能设计基准重合 ;合理选用定位元件 ;工件定位符合六点定位原理。根据上述原则 ,工件定位基准 是利用已经加工的连杆小 端内孔 10 和一个端面为主要定位基准面 ,并以大 端的横向右侧面作为次定位基准面 ,这样就完成了连杆的全部定位。 3.2零件表面加工方法的选择 ( 1)左 右端面 未注公差尺寸,公差等级按 IT14,进行粗铣。 ( 2) 10mm 的孔上下端面 未注公差尺寸,公差等级按 IT14,进行粗铣。 ( 3) 25mm 孔的上下端面 未注公差尺寸,公差等级按 IT14,进行粗铣。 ( 4) 粗镗 10 的孔 未注公差尺寸,公差等级按 IT14,进行粗 镗 。 ( 5) 钻、 镗 25 的孔 公差等级为 IT13,表面粗糙度为Ra1.6。 3.3制定工艺路线 工序:粗铣左右两水平端面。 工序 :粗铣 10 孔的上下端 面。 工序 :粗铣 25 孔的上下端面 。 nts辽宁工程技术大学课程设计 5 工序 : 钻 -扩 10 的孔 到 11.8。 工序: 钻 -扩 -粗铰 -精铰 25 的孔 。 工序 : 清洗 工序 : 终检 nts辽宁工程技术大学课程设计 6 4 工序设计 4.1选择加工设备与工艺装备 表 4-1 工 序 号 工 序 内 容 设 备 工 艺 装 备 1 粗铣连杆左右两个端面 X52K 铣刀、游标卡尺、专用夹具 2 粗铣 10 孔的上下端面 X52K 铣刀、游标卡尺、专用夹具 3 粗铣 25 孔的上下 端面 X52K 铣刀、游标卡尺、专用夹具 4 钻 -扩 10 的孔 到 11.8 Z525 组合机床 钻 刀、 扩孔钻、 卡尺、塞规 5 钻 -扩 -粗铰 -精铰 25 的孔 Z525 组合机床 钻头、 扩孔钻、绞刀、 游标卡尺、专用夹具 6 清洗 清洗机 7 终检 塞规、百分表、卡尺等 4.2确定工序尺寸(工序 ) ( 1)确定加工方案:由表可查得,孔的基本尺寸为 25mm。其公差等级为 IT13,在查表可得确定其加工方案为钻 -扩。 ( 2)用查表法确定加工余量。查表可知,对于大批量生产砂型铸造机器造型,可以取公差等级为 IT13,加工余量等级为 H 级。查表得到毛坯每侧的加工余量为 0.7mm,查表得到: Z(拉) =0.5mm Z(钻) =1mm ( 3)计算各基本尺寸。扩孔后的基本尺寸为 25mm。(设计尺寸)其他的工序尺寸为: 钻: 25-1=24mm 毛坯为实心 ( 4)确定工序尺寸公差及偏差。 扩: IT12 尺寸公差为 0.11 nts辽宁工程技术大学课程设计 7 钻: IT13 尺寸公差为 0.18 毛坯: CT12 实心 工序尺寸按如体原则标注,扩: 25+0.0.1100 钻: 24+0.1800 毛坯为实心。 nts辽宁工程技术大学课程设计 8 5 确定切削用量及基本时间( 工序 ) 5.1切削用量的计算 ( 1)钻孔工步 被吃刀量的确定 取 ap=23mm。 进 给 量 的 确 定 由 表 , 选 取 该 工 步 的 每 转 进 给 量f=1.00mm/r。 切削速度的计算 由表,按工件材料为 铸 铁 的条件选取,切削速度 v 可取为 22m/min。由公式 n=1000v/ d 可求得该工序钻头转速 n=304r/min,参照 表所列 Z525 型立式钻床的主轴转速,取转速n=392r/min.再将 此转速代入公式,可求出该工序的实际钻削速度 v=n d/1000=28.3m/min. (2)粗铰 工步 被吃刀量的确定 取 ap=0.2mm。 进给量的确定 由表,选取该工步的每转进给量 f=0.8mm/r。 切削速度的计算 由表,切削速度 v 可取为 56.5m/min。由公式 n=1000v/ d 可求得该工序铰刀转速 n=782 r/min,参照表所列Z525 型立式钻床的主轴转速,取转速 n=960 r/min.再将此转速代入公式,可求出该工序的实际切削速度 v=n d/1000=69.3m/min. 5.2基本时间 tm 的计算 ( 1 ) 钻 孔 工 步 根 据 表 , 钻 孔 的 基 本 时 间 可 由 公 式tj=L/fn=(l+l1+l2)/fn 求 得 。 式 中 l=60mm;l2=2mm;l1=(D/2) cotkr+(1 2)=( 23mm/2) cot54 +2mm=19.02mm;f=1.00mm/r;n= 392r/min. 将 上 述 结 果 代 入 公 式 , 则 该 工 序 的 基 本 时 间tj=(60mm+1mm+19.02mm)/(1.00mm/r 392r/min)= 0.20min=12s。 ( 2) 粗 铰工步 根据表,可由公式 tj=L/fn=(l+l1+l2)/fn 求得 该 工 序 的 基 本 时 间 。 l1 、 l2 由 表 按 kr=15 、ap=(D-d)/2=(25mm-23mm)/2=1mm 的条件查得 l1=1mm; l2=3mm;而nts辽宁工程技术大学课程设计 9 l=60mm; f=0.8mm/r; n=960r/min.将上述结果代入公式,则该工序基本时间 tj=( 60mm+1mm+3mm) /( 0.8mm/r 960r/min) =0.08min=4.8s。 5.3辅助时间的计算 钻孔工步的辅助时间: 0.15x12=1.8s 粗铰 工步的辅助时间: 0.15x4.8=0.72s nts辽宁工程技术大学课程设计 10 6 专用机床夹具设计 6.1定位方案 工件定位基准 是利用已经加工的连杆小 端内孔 10 和一个端面为主要定位基准面 ,采用削边销和套筒定位,其中削边销限制了 1 个自由度,套筒限制了 5 个自由度,这样 6 个自由度就都被限制了。 6.2夹紧机构 根据生产率要求,运用手动夹紧可以满足。采用 活动 V 型块 夹紧机构,通过拧螺母实现对工件的上表面夹紧。压板夹紧力主要作用是防止工件在切削力的作用下产生震动。由于夹紧力与钻孔时产生的力方向相同,所以可免去夹紧力的计算。 6.3导向装置 采用 钻 套作 为 导向 装 置, 选 用 JB/T 8045.2-1999。 钻套 高度H=35mm,排削间隙 h=18mm 因生产批量较大 ,可换钻套磨损后可迅速更换。钻套上凸缘铣有台肩 ,钻套螺钉的台阶头部压紧在此台肩上 ,防止可换钻套转动 ,拧去螺钉即可取出可换钻套。 6.4夹具与机床连接元件 在夹具体上设计座耳,用 T 形螺栓固定。 6.5夹具体 由于被加工零件的孔有垂直度要 求,所以定位平面与定位 销在安装时垂直度在 25 范围内允差 0.05mm.因套筒不易固定,所以设计夹具体时将套筒一并铸造出来。 nts辽宁工程技术大学课程设计 11 7 方案综合评价及结论 使用夹具后 ,可以不必在加工前划线 ,而能正确、快速地将工件安装 (定位和夹紧 )到相对于刀具所需要加工位置 ,因而既可简化加工手续 ,又可大大缩短机械加工单件的时间 ,提高了劳动生产效率 ;可以避免工人在定位时所产生的误差 ,稳定地保证加工精度 ,使工件能够互换 ;可以降低对工人技术水平的要求。但使用夹具应注意以下问题 :工件不应过重 ,否则工人劳动强度过大 ;所钻的孔径不宜大于 25,否则导致切削力矩较大 ,不安全 ;夹具的设计、制造需要较长的生产准备时间和消耗较多的人力和物力 ,增加产品成本 ,故适用于批量生产 ,否则不经济。 nts辽宁工程技术大学课程设计 12 8 体会与展望 本次毕业设计 虽然仅仅经历了短暂的三个星期 ,但是它浓缩了 机械制造技术基础和大部分专业课 的全过程,体现了我们对所学知识的掌握和领悟程度。由于我们是第一次进行整体性地设计,不可避免地碰到了许多困难,有时甚至会感到无法下手。无论碰到什么样的困难,我都没有退缩,凭借着一股求知的热情,再加上指导老师的帮助,然后再回到书本攻克一个又一个的难题,最终圆满地完成了本次设计。通过本次毕业设计,使我在各个方面都有了很大的提高,对 机械制造技术基础和大部分专业课 所学到的东西进行了归纳总结,找到了各种学科之间的交叉点,同时构成了一个知识网络,形成 了一个整体的知识体系,进一步完善了自己的知识结构。对所学习知识点进行查漏补缺,并了解学习了新的知识,开阔了视野,拓宽了自己的知识面。养成了勤学好问的习惯,同时具有了一定的创新思维。利用理论知识解决实际问题的能力得到了提高,为以后正确解决工作和学习中的问题打下了坚实的基础。学会了充分地利用网络资源查阅相关资料,以及借助前人的研究成果寻求解决问题的思维方法,对新信息和新知识及时做笔记。利用计算机( CAXA,
