乱扣盘加工工艺及钻φ4孔夹具设计【CAD图纸和说明书】

资源目录

乱扣盘钻φ4孔夹具设计【CAD图纸和说明书】.rar

原稿乱扣盘

说明书.doc---(点击预览)

CAD工序卡[8张]

工序1.dwg

工序2.dwg

工序3.dwg

工序4.dwg

工序5.dwg

工序6.dwg

工序7.dwg

工序8.dwg

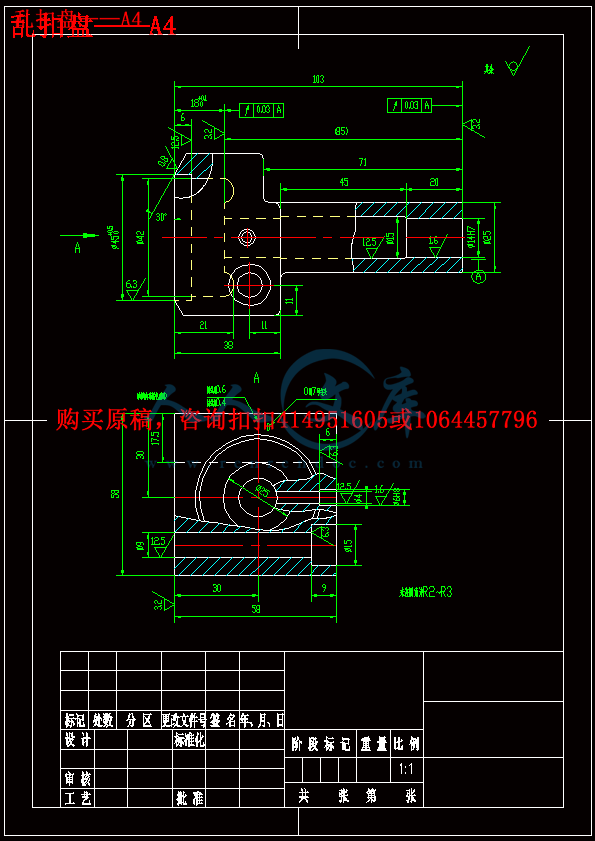

乱扣盘——A4.dwg

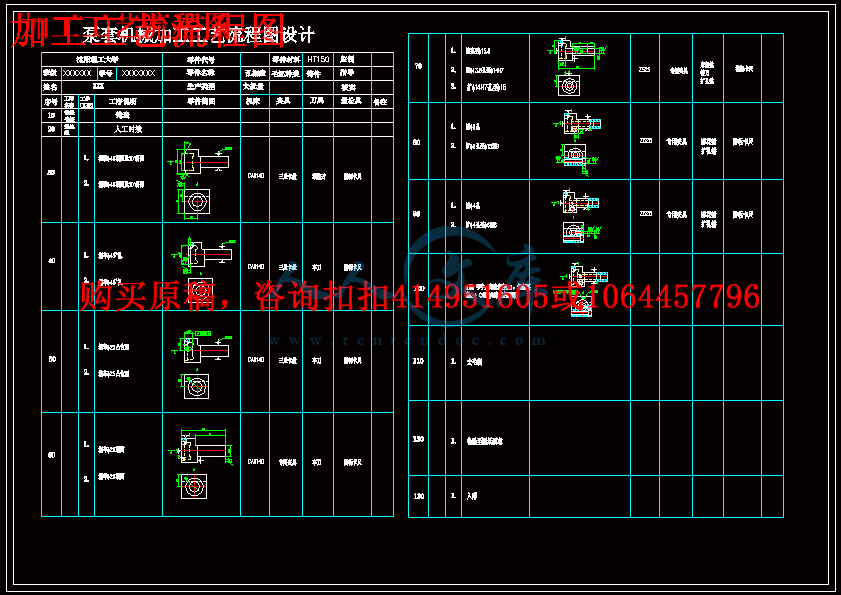

加工工艺流程图.dwg

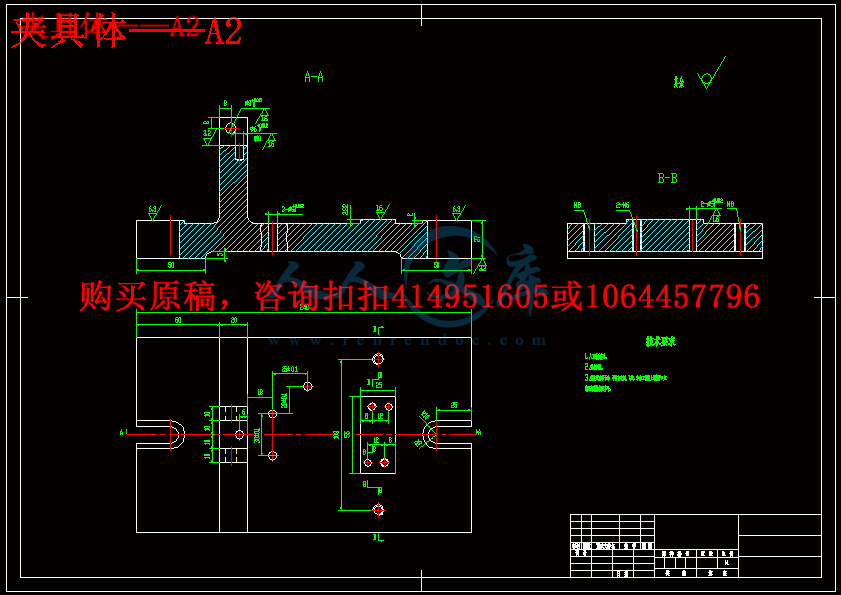

夹具体——A2.dwg

毛坯图.dwg

毛坯图——A4.dwg

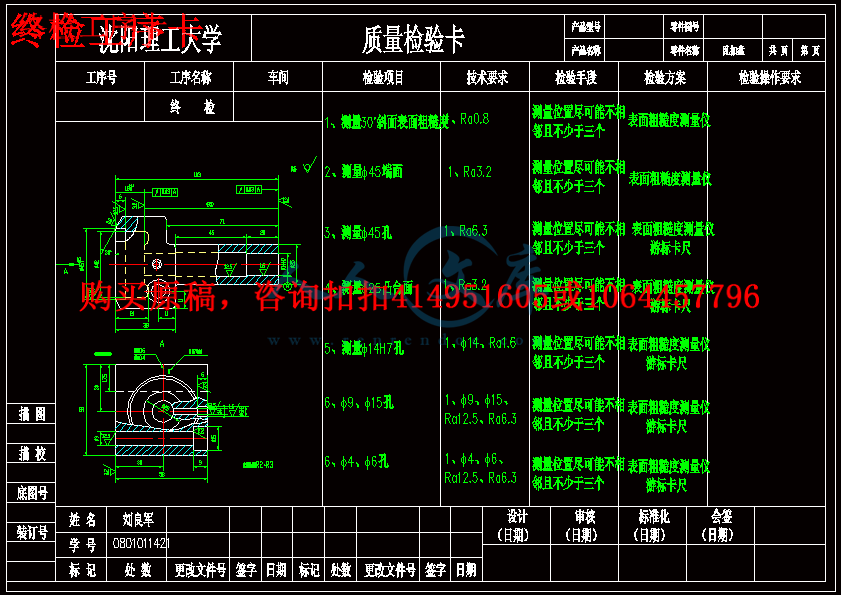

终检工序卡.dwg

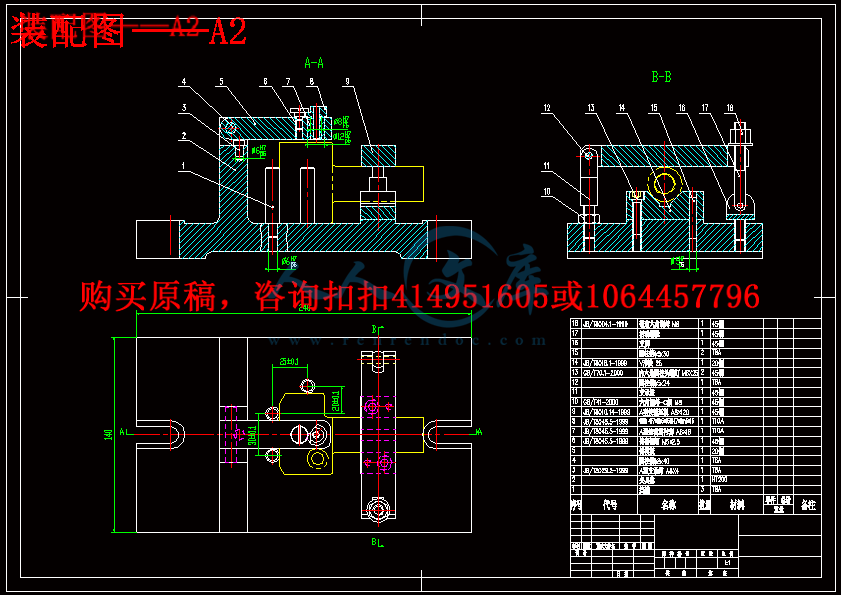

装配图——A2.dwg

压缩包内文档预览：(预览前20页/共24页)

编号：476766 类型：共享资源大小：814.72KB 格式：RAR 上传时间：2015-09-09 上传人：好资料QQ****51605 IP属地：江苏

20
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 乱扣盘钻夹具设计 cad 图纸以及说明书仿单

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘　要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

乱扣盘的工艺规程及钻Φ4孔的工装夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺、工序、切削用量、夹紧、定位、误差。

Abstract

The design of the content relates to the machinery manufacturing technology and machine tool fixture design, metal cutting machine tool, tolerance and measuring and other aspects of knowledge.

Random snap disc process specification andΦ 4 hole drilling fixture design is including machining process design, process design and fixture design in three parts. In the design process should first of all parts for analysis, to understand the parts of the process to design the structure of the blank, and select good parts processing base, design parts of the process route; and then the various parts of process dimension calculation, is the key to decide all processes equipment and cutting parameters; then special fixture design, selection and design of a jig for the various components, such as positioning devices, clamping elements, the guide element, clamp and the machine tool connecting parts and other components; calculate fixture is produced when the positioning error of fixture structure, rationality and deficiency, and later in the design of improved.

Key words: process, process, cutting dosage, clamping, positioning, error.

1、乱扣盘的工艺分析及生产类型的确定1

1.1、乱扣盘的用途1

1.2、乱扣盘的技术要求：2

1.3、审查乱扣盘的工艺性2

2、确定毛胚、绘制毛胚简图3

2.1选择毛胚3

2.2确定毛胚的尺寸公差和机械加工余量3

2.2.1公差等级3

2.2.2乱扣盘铸造毛坯尺寸工差及加工余量3

2.2.3绘制乱扣盘毛坯简图4

3、拟定乱扣盘工艺路线5

3.1、定位基准的选择5

3.1.1．精基准的选择5

3.1.2．粗基准的选择5

3.2 、表面加工方法的确定6

3.3、加工阶段的划分6

3.4、工序的集中与分散6

3.5、工序顺序的安排6

3.5.1机械加工工序6

3.5.2．热处理工序6

3.5.3．辅助工序6

3.6、确定工艺路线7

4、加工余量、工序尺寸和工差的确定8

5、切削用量、时间定额的计算9

5.1、切削用量的计算9

5.2、时间定额的计算10

5.2.1．基本时间tj的计算10

5.2.2．辅助时间ta的计算10

5.2.3. 其他时间的计算10

5.2.4．单件时间tdj的计算11

6.夹具设计12

6.1提出问题12

6.2设计思想13

6.3夹具设计13

6.3.1定位分析13

6.3.2切削力及夹紧力的计算13

6.3.3夹具操作说明15

7. 体会与展望16

参考文献17









内容简介：: 辽宁工程技术大学课程设计 I 梧州学院机械制造技术基础课程设计题目：乱扣盘加工工艺规程及钻 4 孔专用夹具设计班级：姓名：指导教师：完成日期： nts辽宁工程技术大学课程设计 II 成绩评定表学生姓名班级学号专业课程设计题目评语组长签字：成绩日期 20 年月日 nts辽宁工程技术大学课程设计 III 学院机械学院专业机械设计制造及其自动化学生姓名班级学号课程设计题目乱扣盘零件的工艺规程及夹具设计实践教学要求与任务 : 1. 完成加工零件的零件图及毛坯图各一张（ A3 或 A4）； 2. 编制工艺规程，完成机械加工工艺流程图一张（ A0 或 A1）； 3. 完成三道重要加工工序卡片和一张质量检验卡片； 4. 完成专用夹具设计一套，绘制专用夹具装配图一张（ A0 或 A1）； 5. 绘制一张专用夹具的零件图（ A2 或 A3）； 6. 编写设计说明书一份（不少于 15 页）； 7. 课程设计答辩。工作计划与进度安排 : 机械制造技术基础课程设计总用时 2.5 周。 12 月 3 日：课程设计总体讲解，布置课程设计任务，查阅资料； 12 月 4-6 日：完成加工零件的零件图，熟悉零件的特性；完成加工零件的毛坯图； 12 月 7-10 日：完成工艺流程图； 12 月 11-15 日：完成专用夹具装配图及零件图； 12 月 16 日：完成工序卡及检验卡； 12 月 17-18 日：完成设计说明书； 12 月 19 日：课程设计答辩。指导教师： 201 年月日专业负责人： 201 年月日学院教学副院长： 201 年月日 nts辽宁工程技术大学课程设计 IV 摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。乱扣盘的工艺规程及钻 4 孔的工装夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。关键词：工艺、工序、切削用量、夹紧、定位、误差。 nts辽宁工程技术大学课程设计 V Abstract The design of the content relates to the machinery manufacturing technology and machine tool fixture design, metal cutting machine tool, tolerance and measuring and other aspects of knowledge. Random snap disc process specification and 4 hole drilling fixture design is including machining process design, process design and fixture design in three parts. In the design process should first of all parts for analysis, to understand the parts of the process to design the structure of the blank, and select good parts processing base, design parts of the process route; and then the various parts of process dimension calculation, is the key to decide all processes equipment and cutting parameters; then special fixture design, selection and design of a jig for the various components, such as positioning devices, clamping elements, the guide element, clamp and the machine tool connecting parts and other components; calculate fixture is produced when the positioning error of fixture structure, rationality and deficiency, and later in the design of improved. Key words: process, process, cutting dosage, clamping, positioning, error. nts辽宁工程技术大学课程设计 VI 目录 1、乱扣盘的工艺分析及生产类型的确定 . 1 1.1、乱扣盘的用途 . 1 1.2、乱扣盘的技术要求： . 2 1.3、审查乱扣盘的工艺性 . 2 2、确定毛胚、绘制毛胚简图 . 3 2.1 选择毛胚 . 3 2.2 确定毛胚的尺寸公差和机械加工余量 . 3 2.2.1 公差等级 . 3 2.2.2 乱扣盘铸造毛坯尺寸工差及加工余量 . 3 2.2.3 绘制乱扣盘毛坯简图 . 4 3、拟定乱扣盘工艺路线 .5 3.1、定位基准的选择 . 5 3.1.1精基准的选择 . 5 3.1.2粗基准的选择 . 5 3.2 、表面加工方法的确定 . 6 3.3、加工阶段的划分 . 6 3.4、工序的集中与分散 . 6 3.5、工序顺序的安排 . 6 3.5.1 机械加工工序 . 6 3.5.2热处理工序 . 6 3.5.3辅助工序 . 6 3.6、确定工艺路线 . 7 4、加工余量、工序尺寸和工差的确定 .8 5、切削用量、时间定额的计算 .9 5.1、切削用量的计算 . 9 5.2、时间定额的计算 . 10 5.2.1基本时间 tj 的计算 . 10 5.2.2辅助时间 ta 的计算 . 10 5.2.3. 其他时间的计算 . 10 nts辽宁工程技术大学课程设计 VII 5.2.4单件时间 tdj 的计算 . 11 6.夹具设计 . 12 6.1 提出问题 . 12 6.2 设计思想 . 13 6.3 夹具设计 . 13 6.3.1 定位分析 . 13 6.3.2 切削力及夹紧力的计算 . 13 6.3.3 夹具操作说明 . 15 7. 体会与展望 . 16 参考文献 . 17 nts辽宁工程技术大学课程设计 1 1、乱扣盘的工艺分析及生产类型的确定 1.1、乱扣盘的用途 1 零件的作用在使用乱扣盘时，先将刀具移向工件起始端的适当位置，在不开车状态下，把对合螺母合上，使其啮合主丝杠，同时将乱扣盘上的刻度盘“ 0”刻线对准村线后紧固，然后就可以开车反复开合对合螺母去车削。 2 零件的工艺分析 nts辽宁工程技术大学课程设计 2 该零件为乱扣盘，主要用于加工时对刀，形状一般，精度要求较高，零件的主要技术要求分析如下：由零件图可知，零件的 30斜面表面粗糙度 Ra0.8， 25 凸台面表面粗糙度 Ra3.2， 14H7 孔，表面粗糙度 Ra1.6，其余精度要求都不太高，其中 25 凸台面表面相对于基准 A 的圆跳动公差 0.03， 14H7 孔右端面相对于基准 A 的圆跳动公差 0.03。 1.2、乱扣盘的技术要求：该乱扣盘的各项技术要求如下表所示：加工表面尺寸偏差（ mm）公差及精度等级表面粗糙度 (um) 形位公差 (mm) 45 孔端面 45 IT8 3.2 45 孔 45 IT8 6.3 25 凸台面 25 IT8 3.2 30斜面 IT6 0.8 14H7 孔 14 IT7 1.6 25 端面 25 IT8 3.2 9 孔 9 IT10 12.5 15 孔 15 IT10 12.5 4 孔 4 IT10 12.5 6 孔 6 IT8 1.6 1.3、审查乱扣盘的工艺性该乱扣盘结构简单，形状普通，属于类似回转类零件。主要加工表面有 30斜面，表面粗糙度 Ra0.8，其次就是； 14H7 孔，表面粗糙度 Ra1.6，再次就是： 25 凸台面， 25 端面，与基准 A 的圆跳动公差为 0.03。除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过车削、钻削的粗加工就可以达到加工要求。由此可见，该零件的加工工艺性较好。 nts辽宁工程技术大学课程设计 3 2、确定毛胚、绘制毛胚简图 2.1选择毛胚零件材料为 HT250，生产批量属于中批生产，且要求零件有较好的刚度和减振性等。结合该零件的结构特点和使用要求，通常选择毛坯为铸件。铸造的适应性广，可以制出形状复杂的毛坯，节约材料，减小切削加工的工作量。在铸造时，适当选择分型面，注意浇铸位置的安排，就可大大避免内部的缩孔、缩松、气孔、砂眼等腰三角形缺陷。毛坯选用砂型机器造型（级精度）。 2.2确定毛胚的尺寸公差和机械加工余量由表 2-1 至表 2-5 可知，可确定毛胚的尺寸公差及机械加工余量。 2.2.1 公差等级由乱扣盘的功用和技术要求，确定该零件的公差等级为 C T= 8。 2.2.2 乱扣盘铸造毛坯尺寸工差及加工余量加工表面基本尺寸加工余量等级加工余量 /mm 说明 45 孔端面 38mm G 1.0 单边余量 45 孔 45mm G 1.0 双侧加工 30斜面 H 25 凸台面 25mm G 1.0 单边余量 25 端面 25mm G 1.0 单边余量 9 孔、 15 孔 9mm 15mm G 4.5 7.5 双侧加工 4 孔、 6 孔 4mm 6mm G 2.0 3.0 双侧加工 14H7 孔 14mm G 7.0 双侧加工 nts辽宁工程技术大学课程设计 4 2.2.3 绘制乱扣盘毛坯简图加工表面零件毛坯尺寸公差 45 孔 42mm 双侧加工 45 孔端面 39mm 单侧加工 25 凸台面 18mm 单侧加工 25 端面 72mm 单侧加工 9 孔 0mm 双侧加工 15 孔 0mm 双侧加工 4 孔 0mm 双侧加工 6 孔 0mm 双侧加工 nts辽宁工程技术大学课程设计 5 3、拟定乱扣盘工艺路线 3.1、定位基准的选择 3.1.1精基准的选择考虑要保证零件的加工精度和装夹准确方便，依据 “ 基准重合 ”原则和 “ 基准统一 ” 原则，以粗加工后的 45 孔端面和 45 孔为主要的定位精基准，即以乱扣盘的 45 孔端面和 45 孔为精基准。 3.1.2 粗基准的选择基面选择是工艺规程设计中的重要工作之一，基面选择的正确与合理，可以使加工质量得到保证，生产率得以提高。否则，不但使加工工艺过程中的问题百出，更有甚者，还会造成零件大批报废，使生产无法进行。粗基准的选择：对于零件的加工而言，粗基准的选择对后面的精加工至关重要。为保证工件上重要表面的加工余量小而均匀，则应选择重要表面为粗基准。所谓重要表面一般是工件上加工精度以及表面质量要求较高的表面。因此，乱扣盘以 25的外圆作为定位粗基准。 3.2 、表面加工方法的确定根据乱扣盘零件图上的各加工表面的尺寸精度和表面粗糙度，确定加工件各表面的加工方法，如下表所示：加工表面尺寸精度等级表面粗糙度 Ra/um 加工方案 45 端面及 30斜面 IT8 3.2、 0.8 粗铣、精铣、磨削 45 孔 IT8 6.3 粗车、精车 25 凸台面 IT8 3.2 粗车、精车 25 端面 IT8 3.2 粗车、精车 14H7 孔 IT7 1.6 钻、铰 15 孔 IT8 12.5 扩 9 孔 IT8 12.5 钻 15 孔 IT8 12.5 扩 4 孔 IT8 12.5 钻 6 孔 IT8 1.6 扩 nts辽宁工程技术大学课程设计 6 3.3、加工阶段的划分该乱扣盘加工质量要求一般，可将加工阶段划分为粗加工、精加工两个阶段。在粗加工阶段，首先将精基准（乱扣盘 45 孔端面和 45 孔）准备好，使后续工序都可采用精基准定位加工，保证其他表面的精度要求；然后车削 25 端面。在精加工阶段，完成乱扣盘的 45 孔端面和 45 孔的加工。 3.4、工序的集中与分散选用工序集中原则安排乱扣盘的加工工序。该乱扣盘的生产类型为大批生产，可以采用普通机床配以能用夹具、专用夹具，以提高生产率；而且运用工序集中原则使工件的装夹次数少，不但可缩短辅助时间，而且由于在一次装夹中加工了许多表面，有利于保证各加工表面的相对位置精度要求。 3.5、工序顺序的安排 3.5.1 机械加工工序（ 1）遵循“先基准后其他”原则，首先加工精基准 45 孔端面和 45 孔。（ 2）遵循“先粗后精”原则，先安排粗加工工序，后安排精加工工序。（ 3）遵循“先面后孔”原则，先加工 45 孔端面再加工 45 孔 3.5.2热处理工序铸造熔炼金属，制造铸型，并将熔融金属浇入铸型，凝固后获得具有一定形状、尺寸和性能金属零件毛坯的成型方法铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。铸造毛坯因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了制作时间铸造是现代装置制造工业的基础工艺之一。 3.5.3辅助工序在半精加工后，安排去毛刺、清洗和终检工序。综上所述，该乱扣盘工序的安排顺序为：在热处理基准加工粗加工半精加工nts辽宁工程技术大学课程设计 7 精加工磨削。 3.6、确定工艺路线在综合考虑上述工序顺序安排原则的基础上，下表列出了乱扣盘的工艺路线工序号工序名称工序内容设备工艺装备 10 铸造铸造 20 热处理人工时效 30 铣粗铣、精铣 45 端面及30 斜面 CA6140 卧式车床端铣刀、游标卡尺 40 车粗车、精车 45 孔 CA6140 卧式车床车刀、游标卡尺 50 车粗车、精车 25 凸台面 CA6140 卧式车床车刀、游标卡尺 60 车粗车、精车 25 端面 CA6140 卧式车床车刀、游标卡尺 70 钻钻、铰 14H7 孔、扩 14孔至 15 Z 525 立式钻床麻花钻、铰刀、扩孔钻、游标卡尺 80 钻钻 9 孔，扩 9 孔至 15 深 9 Z 525 立式钻床麻花钻、扩孔钻、游标卡尺 90 钻钻 4 孔，扩 4 孔至 6 深 6 Z 525 立式钻床麻花钻、扩孔钻、游标卡尺 100 刻字 0 用 7 号字，刻线宽度0.6，刻线深度 0.4（刻线内涂黑色磁漆） 110 去毛刺去毛刺 120 质检检验至图纸要求 130 入库入库 nts辽宁工程技术大学课程设计 8 4、加工余量、工序尺寸和工差的确定加工表面基本尺寸加工余量等级加工余量 /mm 说明 45 孔端面 38mm G 1.0 单边余量 45 孔 45mm G 1.0 双侧加工 30斜面 H 25 凸台面 25mm G 1.0 单边余量 25 端面 25mm G 1.0 单边余量 9 孔、 15 孔 9mm 15mm G 4.5 7.5 双侧加工 4 孔、 6 孔 4mm 6mm G 2.0 3.0 双侧加工 14H7 孔 14mm G 7.0 双侧加工加工表面零件毛坯尺寸公差 45 孔 42mm 双侧加工 45 孔端面 39mm 单侧加工 25 凸台面 18mm 单侧加工 25 端面 72mm 单侧加工 9 孔 0mm 双侧加工 15 孔 0mm 双侧加工 4 孔 0mm 双侧加工 6 孔 0mm 双侧加工 nts辽宁工程技术大学课程设计 9 5、切削用量、时间定额的计算在这只计算钻 4 孔此工序的切削用量和时间定额。 5.1、切削用量的计算钻 4 孔 1、加工条件加工材料 :45 钢，锻件。工艺要求：孔径 d=4mm。通孔，精度 H12H13,用乳化液冷却。机床：选用 Z525 钻床和专用夹具。 2、选择钻头选择高速钢麻花钻头（如图 3 所示），其直径 d=7mm 钻头几何形状为（根据切削用量手册表 2.1 及表 2.2）：标准钻头， 25， 2 120 ,Kr，后角 0 11 ， 50，横刃长度 2.5b mm ，弧面长度 5l mm 。 3选择切削用量（ 1）选择进给量 f 按加工要求决定进给量：根据切削用量手册表 2.7，当钢硬度 200H 有 rmmf /39.031.0 。（ 2）计算切削速度根据切削用量手册表 2.15，当铸铁硬度 b =200 220HBS 时， 0 .4 0 /f m m r , 0 20d mm 时， 1 8 / m incv m m 。切削速度的修正系数为： 0.1TvK ， 0.88MvK ， 0.75SvK ， 0.1tvK ， nts辽宁工程技术大学课程设计 10 故 vc kvv 1 8 1 . 0 1 . 0 0 . 7 5 1 . 0 / m i nm 1 3 .5 / m inm 01000vn d = mmr /414.3 5.131000 =1074.8r/mm 根据 Z525 型钻床技术资料（见简明手册表 4.2-12）可选择n=1000r/mm， v=26.8mm/min。 5.2、时间定额的计算 5.2.1基本时间 tj 的计算钻孔工步根据表 5-41，钻孔的基本时间可由公式 tj =L/fn=(75+4+2)/fn 求得。式中切削工时 l=58mm; l2 =2mm; l1 =ap/2 cotkr+(12)=4/2 cot54+1.1mm=2mm; f=0.3mm/r;n=100mm/r.。将上述结果代入公式，则该工序的基本时间5.53s。 tj =L/fn=(58+2+2)/fn=(58+2+2)/(0.35 1000)=0.177min=10.629s 5.2.2辅助时间 ta 的计算根据第五章第二节所述，辅助时间 ta 与基本时间 tj 之间的关系为ta=(0.150.2) tj ,这里取 ta=0.15 tj ,则各工序的辅助时间分别为：钻孔工步的辅助时间为： ta=0.15 10.629 s=1.594s; 5.2.3. 其他时间的计算除了作业时间（基本时间和辅助时间之和）以外，每道工序的单件时间还包括布置工作的时间、休息与生理需要的时间和准备与终结时间。由于轴承座的生产类型为大批生产，分摊到每个工件上的准备nts辽宁工程技术大学课程设计 11 与终结时间甚微，可忽略不计；布置工作的时间 tb 是作业时间的2%7%，休息与生理需要时间 tx 是作业时间的 2% 4%，这里均取 3%，则各工序的其他时间可按关系式（ 3%+3%）（ tj+ta）计算，它们分别为：钻孔工步的其他时间为： tb+tx =6% (10.629s+1.594s)=0.733s; 5.2.4单件时间 tdj 的计算这里的各工序的单件时间分别为：钻孔工步 tdj 钻 =10.629s+1.594s+0.733s =12.956s; 因此，此工序的单件时间 tdj=tdj 钻 =12.956 s;将上述零件工艺规程设计的结果，填入工艺文件。 nts辽宁工程技术大学课程设计 12 6.夹具设计夹具是一种能够使工件按一定的技术要求准确定位和牢固夹紧的工艺装备，它广泛地运用于机械加工，检测和装配等整个工艺过程中。在现代化的机械和仪器的制造业中，提高加工精度和生产率，降低制造成本，一直都是生产厂家所追求的目标。正确地设计并合理的使用夹具，是保证加工质量和提高生产率，从而降低生产成本的重要技术环节之一。同时也扩大各种机床使用范围必不可少重要手段。 6.1提出问题（ 1）怎样限制零件的自由度；一个面与 V 型块限制四个自由度，三个挡销限制两个自由度。（ 2）怎样夹紧；设计夹具由铰链压板夹紧工件。（ 3）设计的夹具怎样排削；此次加工利用麻花钻，排削通过钻模板与工件之间的间隙排削。（ 4）怎样使夹具使用合理，便于装卸。 nts辽宁工程技术大学课程设计 13 6.2设计思想设计必须保证零件的加工精度，保证夹具的操作方便，夹紧可靠，使用安全，有合理的装卸空间，还要注意机构密封和防尘作用，使设计的夹具完全符合要求。本夹具主要用来对 4 孔进行加工， 4 孔尺寸精度要求为 IT10，表面粗糙度 Ra12.5，钻即可满足其精度。所以设计时要在满足精度的前提下提高劳动生产效率，降低劳动强度。 6.3夹具设计 6.3.1 定位分析（ 1）定位基准的选择据夹具手册知定位基准应尽可能与工序基准重合，在同一工件的各道工序中，应尽量采用同一定位基准进行加工。故加工 4 孔时，采用固定 V 型块与挡销的配合方式来定位工件。（ 2）定位误差的分析定位元件尺寸及公差的确定。夹具的主要定位元件为一个面与一个销定位，因为该定位元件的定位基准为孔的轴线，所以基准重合b=0，由于存在间隙，定位基准会发生相对位置的变化即存在基准位移误差。 j=（ TD+T d+ S） /2=0.0655 TD =0.09mm T d =0mm S=0.025mm j=0.016mm 6.3.2 切削力及夹紧力的计算 1、由于本道工序主要完成工艺孔的钻孔加工，钻削力。由切削手册得：钻削力 6.08.026 HBDfF 式（ 5-2）钻削力矩 6.08.09.110 HBfDT 式（ 5-3）式中： 10.5D mm nts辽宁工程技术大学课程设计 14 m a x m a x m i n11 1 8 7 1 8 7 1 4 9 1 7 433H B H B H B H B 10 .2 0f m m r代入公式（ 5-2）和（ 5-3）得 0 . 8 0 . 62 6 1 0 . 5 0 . 2 0 1 7 4 1 6 6 4FN 1 . 9 0 . 8 0 . 61 0 1 0 . 5 0 . 2 0 1 7 4 4 6 3 7 9T N m m 2、夹紧力的计算选用夹紧螺钉夹紧机由 FKffN 21 其中 f 为夹紧面上的摩
