偏心套的 工艺规程及钻M3孔夹具设计【CAD图纸和说明书】

收藏

压缩包内文档预览:

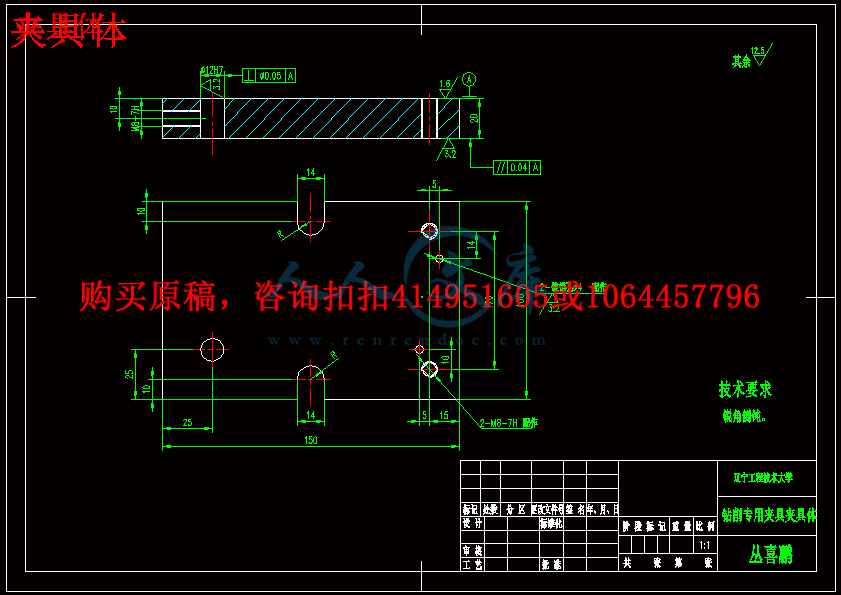

预览图
编号:476783    类型:共享资源    大小:236.08KB    格式:RAR    上传时间:2015-09-09 上传人:好资料QQ****51605 IP属地:江苏
20
积分
关 键 词:
偏心 工艺 规程 m3 夹具 设计 cad 图纸 以及 说明书 仿单
资源描述:

摘要


现今的世界国家间的竞争已经全面转入科学技术的竞争,而机械工业直接反应一个国家的整体技术水平。无论是核工业还是农具,机械制造业是国家获取其他几乎一切行业设施和工具的来源。可以说人类文明史就是机械制造的历史。

我国的工业化建设情况,国际上众说纷纭,虽然在很多高技术项目上颇有建树,但在这次汶川地震中表现出中众多缺陷。包括规模较小,工艺粗糙,关键技术仍依赖国外等等。充分说明在向高技术领域进军的同时,低端产业也应该加强建设。

本说明书是为加工机械零件偏心套的加工过程而编写。偏心套以其偏心结构实现内孔直径可调,加上紧定螺丝,以达到内圈周向、轴向固定的目的。但因为内圈内孔是间隙配合,一般只用于轻载、无冲击的场合。是一种较为常见的机械零件。


关键词:偏心套 零件 加工过程


ABSTRACT

Nowadays,the competition of world countries has  shift to the competition of new science and technology completely,In this age , level of development  for the machine industry has become the most important  criteria in the judgement in a country’s level of development.From Nuclear industry to dead stock,ALL the establishment and facilities,hat our country need and consume, depend on our machine industry .The histroy of mankind is the histroy of the machine building

Consider chinese industry construction,Many argumentations has been bring forward in the globality organization.We enjoy our achievement in some new technologes.But in these serious earthquake in WENCHUAN,we discovered our weakness: dimensions, asperous technics,core technology depend on other countries.So notwithstanding these is the age of advanced krowlage,we must improve our well-rounded technologies.

These instruction book is for machine hardware eccentric bushing’s processing cycle  . The eccentric bushing with their proprietary composition accommodate inside diameter ,use the screw to realize the accommodate of inner ring’s lock-up.Byt bacause their clearance fit composition, they apply to non- or light- load.They are a type of frequently-used machine hardware.


Key word : eccentric bushing , machine hardware, processing cycle


目  录

1 零件工艺性分析----------------------------------------------------------5

1.1 用途-----------------------------------------------------------------------5

1.2 技术要求-----------------------------------------------------------------5

1.3 工艺性--------------------------------------------------------------------6

1.4 生产类型-----------------------------------------------------------------6

2 机械加工工艺规程设计-------------------------------------------------6

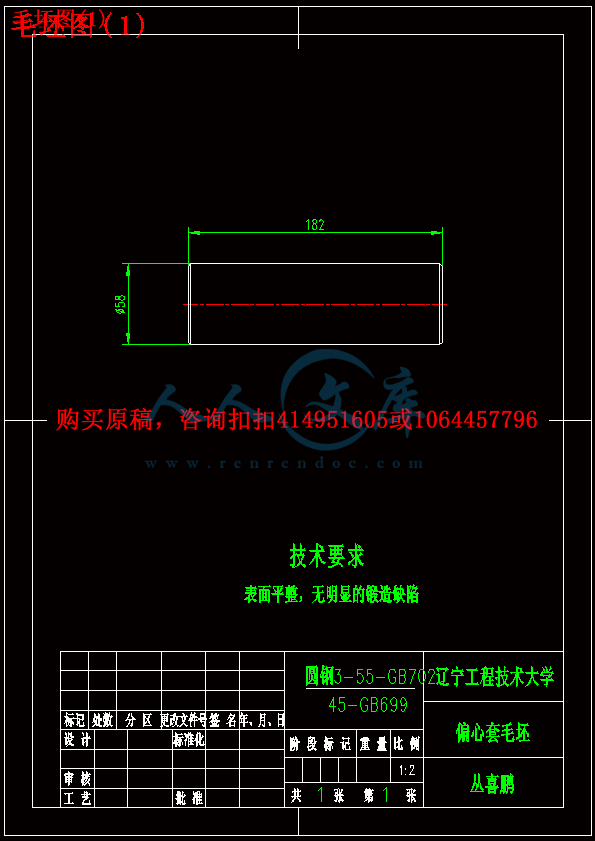

2.1 确定毛坯,绘制毛坯简图--------------------------------------------6

2.2 定位基准-----------------------------------------------------------------7

2.3 加工方法-----------------------------------------------------------------7

2.4 加工工序-----------------------------------------------------------------8

2.5 M3-6H孔的加工余量,尺寸公差------------------------------------8

3钻削加工夹具设计-------------------------------------------------------10

3.1夹具定位装置与定位方案--------------------------------------------10

3.2夹紧装置----------------------------------------------------------------12

3.3 钻孔定位装置---------------------------------------------------------13

3.4 夹具与机床连接元件------------------------------------------------13

3.5 夹具体------------------------------------------------------------------14

4方案综合评价与结论----------------------------------------------------14

5体会与展望----------------------------------------------------------------15

6参考文献-------------------------------------------------------------------17

1 零件工艺性分析


1.1 用途

 该偏心套以30mm孔辅以螺栓与螺丝,使得孔中的轴实现内圈周向、轴向固定。查阅资料表明,该工件一般承受较小的负载。其中Φ30H7孔的精度应予保证。


内容简介:
辽宁工程技术大学 课 程 设 计 题 目: 偏心套的机械加工工艺规程及工艺装备设计 班 级: 加工 06-1 姓 名: 丛喜鹏 指导教师: 刘辉 完成日期: 2009.07.01 nts 1 摘要 现今的世界国家间的竞争已经全面转入科学技术的竞争,而机械工业直接反应一个国家的整体技术水平。无论是核工业还是农具,机械制造业是国家获取其他几乎一切行业设施和工具的来源。可以说人类文明史就是机械制造的历史。 我国的工业化建设情况,国际上众说 纷纭,虽然在很多高技术项目上颇有建树,但在这次汶川地震中表现出中众多缺陷。包括规模较小,工艺粗糙,关键技术仍依赖国外等等。充分说明在向高技术领域进军的同时,低端产业也应该加强建设。 本说明书是为加工机械零件偏心套的加工过程而编写。偏心套以其 偏心 结构 实现内孔直径可调 , 加上紧定螺丝,以达到内圈周向、轴向固定的目的 。 但因为内圈内孔是间隙配合,一般只用于轻载、无冲击的场合 。是一种较为常见的机械零件。 关键词:偏心套 零件 加工过程 nts 2 ABSTRACT Nowadays,the competition of world countries has shift to the competition of new science and technology completely,In this age , level of development for the machine industry has become the most important criteria in the judgement in a countrys level of development.From Nuclear industry to dead stock,ALL the establishment and facilities,hat our country need and consume, depend on our machine industry .The histroy of mankind is the histroy of the machine building Consider chinese industry construction,Many argumentations has been bring forward in the globality organization.We enjoy our achievement in some new technologes.But in these serious earthquake in WENCHUAN,we discovered our weakness: dimensions, asperous technics,core technology depend on other countries.So notwithstanding these is the age of advanced krowlage,we must improve our well-rounded technologies. These instruction book is for machine hardware eccentric bushings processing cycle . The eccentric bushing with their proprietary composition accommodate nts 3 inside diameter ,use the screw to realize the accommodate of inner rings lock-up.Byt bacause their clearance fit composition, they apply to non- or light- load.They are a type of frequently-used machine hardware. Key word : eccentric bushing , machine hardware, processing cycle nts 4 目 录 1 零件工艺性分析 -5 1.1 用途 -5 1.2 技术要求 -5 1.3 工艺性 -6 1.4 生产类型 -6 2 机械加工工艺规程设计 -6 2.1 确定毛坯,绘制毛坯简图 -6 2.2 定位基准 -7 2.3 加工方法 -7 2.4 加工工序 -8 2.5 M3-6H孔的加工余量,尺寸公差 -8 3 钻 削加工夹具设计 -10 3.1 夹具定位装置与定位方案 -10 3.2 夹紧装置 -12 3.3 钻孔定位 装置 -13 3.4 夹具与机床连接元件 -13 3.5 夹具体 -14 4 方案综合评价与结论 -14 5 体会与展望 -15 6 参考文献 -17 nts 5 1 零件工艺性分析 1.1 用途 该偏心套以 30mm孔辅以螺栓与螺丝,使得孔中的轴实现 内圈周向、轴向固定 。 查阅资料表明,该工件一般承受较小的负载。其中 30H7 孔的精度应予保证。 1.2 技术要求: 将该零件的技术要求列入表( 1)中 表( 1) 加工表面 尺 寸 及 偏 差( mm) 公差 及 精度等级 表面粗糙度 Ra( m) 形位公差 ( mm) 左,右端面 0.50.5180 IT13 12.5 圆柱面 0.50.5180 IT13 12.5 30H7 内孔 0.021030 IT7 1.6 上 平面 0.30.34 IT13 12.5 下平面 0.30.36 IT13 12.5 上平面方形孔 0.20.226 IT12 6.3 下平面方形孔 0.20.226 IT12 6.3 左端面侧槽 0.20.210 IT12 6.3 方形侧孔 0.20.217 IT12 6.3 E 面孔 0.20.217 H11 12.5 3mm 圆孔 0.10.13 IT13 12.5 M3-6H 螺纹孔 0.10.13 M3 6H 12.5 加工 热处理方面, 要求 调质处理硬度 230-250HB。在 化学处理方面, Fe/Ct.0。 nts 6 1.3 工艺性 分析零件图可知,该偏心套的左,右端面精度要求并不太高,可用 车 削加工。外圆柱表面用车 削加工。 30H7 内孔对精度要求较高,由于端面为平面,可防止钻头钻偏 以保证加工精度。该零件除了内孔之外,其他加工表面精度要求均不高,因此以车床和铣床的粗加工就可达到要求。 30H7 内孔较长,需以 多步骤加工实现。 1.4 生产类型 由题目知产量五万件以上,计算其年生产纲领: ( 1 % ) ( 1 % )N Q m a b N 零件年生产纲领(件 |年) Q 产品年产量(台,辆 |年) m 每台(辆)产品中零件的数量(件 |台,辆) a% 备品率 b% 废品率 Q=50000台 |年, m=1件 |台 a取 3%, b取 0.5% 计算得 N=51757.5 该偏心套的生产类型 属于大 批 量生产 。 2 机械加工工艺规程设计 2.1 确定毛坯,绘制毛坯简图 2.1.1 选择毛坯 该零件因其一般只用于轻载,冲击小或无冲击的场合。考虑到大量生产,为提高生产效率,毛坯选用 圆钢锻件。 对零件图进行分析计算,可以大致确定锻件外廓包容体的尺寸。 2.1.2 确定毛坯尺寸公差与机械加工余量 以其技术要求确认,普通级公差等级。 外圆:粗车外圆,表面粗糙度 12.5无精车,直径为 52mm,零件长度 180mm。根据查表判断毛坯直径为 52+6=58mm 左右端面:加工余量查表得 a=1.0mm,长 182mm nts 7 各加工表面粗糙度 Ra均大于等于 1.6 m。 综合以上,可查表确定该零件 毛坯的尺寸公差与加工余量。 形状为 锻造 棒料。 表( 2) 项目( mm) 机械加工余量 (mm) 尺寸公差( mm) 长度 182 1.0 1.70.85 端面 R29 6.0 2.40.84 绘制毛 坯零件 图。 2.2 定位基准 2.2.1 精基准 :根据其装配要求,选定偏心套 右 端面与 30H7内孔作为精基准。因为 如需要专用夹具的侧槽和上平面,下平面以及孔加工都要以它们为基准 。另外 30H7内孔为精加工。 2.2.2 粗基准 : 需要平整,无飞边,毛刺或其他表面欠缺的加工面,本加工方案选择 偏心套外圆柱面与右端面为粗基准。 2.3 加工方法 根据各加工表面的尺寸与表面粗糙度,列出各工件表面的加工方法,如表( 3) 表( 3) 加工表面 尺寸精度等级 表面粗糙度 加工方案 左,右端面 IT13 12.5 粗 车 圆柱面 IT13 12.5 粗车 30H7 内孔 IT7 1.6 钻 扩 铰 上平面 IT13 12.5 粗铣 下平面 IT13 12.5 粗铣 上平面方形孔 IT12 6.3 粗铣 下平面方形孔 IT12 6.3 粗铣 左端面侧槽 IT13 12.5 粗铣 方形侧孔 IT12 6.3 粗铣 E 面孔 IT 12.5 钻 3 孔 IT 12.5 钻 M3-6H 螺纹孔 IT 12.5 攻螺纹 nts 8 2.4 加工工序 加工工序方面,可采用多台机床工作,其中铣床 钻床 加工阶段需配备夹具。 在综合考虑上述工序顺序安排原则的基础上,以表( 4)列出偏心套工艺路线。 表( 4) 工序号 工序名称 机床设备 刀具 量具 1 调质处理 调质炉 2 车削右端面和外径 卧式车床 C6132 外圆车刀 游标卡尺 3 车削左端面与圆锥面 卧式车床 C6132 外圆车刀 游标卡尺 4 钻、扩、铰 30H7 孔 摇臂钻床 C6132 莫式锥柄麻花钻, 扩孔钻 ,铰刀 卡 尺,塞规 5 粗铣 10mm 槽 立式铣床 X5032 直柄键槽铣刀 游标卡尺 6 粗铣上平面 20 槽 立式铣床 X5032 直柄 键槽 铣刀 游标卡尺 7 粗铣下平面 20 槽 立式铣床 X5032 直柄 键槽 铣刀 游标卡尺 8 上方形槽 线切割机床 9 下方形槽 线切割机床 10 10H11 方形槽 线切割机床 11 2- 4H7 孔 摇臂钻床 Z3025 直柄麻花钻 游标卡尺 12 直径 3mm 孔 摇臂钻床 Z3025 直柄麻花钻 游标卡尺 13 螺纹孔 M3-6H 摇臂钻床 Z3025 麻花钻、 丝锥 游标卡尺 14 化学处理 化学处理装备 2.5 M3-6H螺纹孔 的加工余量,尺寸公差 该道工序为 钻车钻 削加工。达到设计图的要求。 表面粗糙度要求为 12.5, 由丝锥加工 成型。 根据技术要求尺寸公差为 6H, 此公差等级可由丝锥一次加工达到。 2.5.1 切削用量的计算 a:背吃刀量的计算 取pa=1.5mm。 b:进给量的确定 nts 9 由查表可知,该公布的每转进给量应取 0.05 0.15mm,取 0.1mm/ r。 c:切削速度的计算 查表,按工件材料为 45 钢的结构选取,切削速度 v 可取为 10m/ min。由公式 n=1000v / d, 可得该工序铣刀转速为 1061r/ min。 参照表格所列出的转速,取转速为 Z3025 钻 床的 1000r / min。再将此转速 带入公式,可求出该工序的实际铣削速度。 v=n d/ 1000=1000r/ min 10mm/ 1000=9.4m/ min。 d:时间定额 1: 钻底孔 基本时间 t1 的计算, 根据查表结果,铣刀铣削槽的的基本时间计算 公 为: t1=(52-30) 2 1500 r/ min 0.1mm/r=0.1min=6.6s 该零件外径为 52mm、内径为 30mm加工深度为 (52-30) 2=11mm 可求出该工序的基本时间 为 6.6s 2: 攻丝时间为 t2, M3 螺纹螺距为 0.5mm,根据 根据公式得 : t2=(52-30) 2 1000r/min 0.5mm/r=0.022min=1.32s 该零件外径为 52mm、内径为 30mm加工深度为 (52-30) 2=11mm 3.辅助时间:该工序为大批量加工,但是单个工序时间较短,辅助时间为工件装夹时间、更换刀具时间和卸见时间,此时间人为因素较大不易计算 初步估算为 1min。 4:单件时间 djt=6.6s+1.32s+60s=68s。 将上述零件工艺规程设计结果填入工艺文件,制作机械加工工艺过程卡 片。 nts 10 3 钻 削加工 夹具设计 根据加工工序,进行铣床夹具结构方案设计。 夹具的用途与生产规模的大小不同,夹具的结构形式也不同。在本例的大量生产中,夹具的主要作用一方面是要保证产品质量,另一方面还要考虑尽量提高生产效率的问题,应广泛采用多件夹紧机构,气动,液压和电动夹紧装置等高效省力的工具;若在中小批生产中,由于受到生产条件的限制,为使经济性良好,夹具的主要做用就是 保证产品质量的目的应尽量是夹具结构简单,广泛采用单件加工的夹具及手动夹紧机构,条件允许的情况下采用可调夹具,成组夹具和 组合夹具等。本例在 已知工件材料,锻件,机床为 Z3025 摇臂钻床 ,大量生产 的情况下, 现为加工 M3-6H 设计专用夹具。 3.1 夹具 定位装置 与定位方案 定位元件是用以确定工件正确位置的元件,用工件定位基准或定位基面与夹具定位元件接触或配合来实现工件定位。 工件在夹具中定位时,根据工件的结构特点和工序加工要求选择的定位基准有各种形式。根据其形状不同,选择不同类型的定位元件。在定为基准确定后,就可以根据工件结构特点和定位基面形状,尺寸等选择标准定位元件。如果没有适合的标准定位元件可选择,设计者可自行设计非标准定位元件 。 根据零件图与工序条件, 以 工件 30H7 内孔有端面及 12H11 方槽 作为定位基准,采用 定位芯轴及圆柱销 定位 、圆柱销 与 螺纹手动 装夹 方案。因为加工 零件需要限制全部六个自由度。 根据 M3-6H 的加工余量与尺寸公差 ,钻孔攻丝工序的加工时的切削力较小,螺纹的装夹力完全能满足加工需要 3.2 夹紧装置 在加工过程中,工件会受到切削力,惯性力,离心力等外力的作用,为了保证在这些外力作用下,工件仍能在夹具中保证定位的正确位置,而不至于发生位移或产生震动,一般来讲在夹具结构中必须设置一定的夹紧装置,把工件夹紧压牢在定位元件 上。 夹紧装置的基本要求是: 1:夹紧时不破坏工件在夹具中占有的正确位置。 2:夹紧力要适当,既要保证工件在加工过程中定位的稳定性,又要防止因nts 11 夹紧力过大损伤工件表面及产生夹紧变形。 3:夹紧机构操作安全,省力,夹紧迅速。 4:夹紧机构的复杂程度,工作效率与生产类型相适应,结构应尽量简单,便于制造与维修。 5:良好的自锁性能。 本例中 夹紧装置 为自行设计的螺旋压板夹紧机构。 通过拧紧两侧压板上两侧的夹紧螺母使压板压紧工件,实现夹紧。 由于加工槽的需要,本工步在铣削过程中要限制工件的全部六个自由度。使用螺旋压板夹紧机构 ,用压力与摩擦力实现对自由度的限制。 3.3 刀具定位 装置 对刀,导向元件是用于确定或引导刀具的元件,其作用是使刀具与定位元件之间获得正确的相对位置。 本套夹具采用钻套定位,准确的固定了钻孔时钻头的位置。 3.4 夹具与机床连接元件 夹具与机床连接元件负责将夹具固定在机床上并防止 相对运动,是用于保证夹具在机床上定位与夹紧用的元件。 本例中夹紧装置与定位装置全部固定在夹具体上,其中定位装置使用螺栓与销,夹紧装置则采用 螺母 固定在夹具体上。 整套夹具与机床采用螺栓连接。 3.5 夹具体 夹具体是夹具的基本元件,夹具上 的所有组成部分都必须最终通过这一基础元件连接成一个有机整体,夹具体应满足如下要求: 1:足够的强度与刚度,在夹紧力与切削力作用下页不会产生过大的变形。 2:夹具安装稳定,机床夹具通过夹具体安装在工作台上,安装应稳定。 3:夹具体结构工艺性良好,应注意夹具体毛坯的制造工艺性,机械加工工艺性与装配的工艺性。 4:便于清除切削,为防止加工中切屑聚集在定位元件工作表面等敏感表面中,要考虑切屑的排除问题。 通过夹具体把夹具各组成部分连接起来,并将连接部分剖视。 nts 12 4 方案综合评价与结论 本机械零件加工方 案针对偏心套零件加工而制定, 考虑到了该机械零件在工艺上要保证其内孔的精度与表面粗糙度, 针对采用机械加工的方法,分析零件图以及该零件所在部件或总成中的位置,功用以及部件或总成对该零件提出的技术要求以明确其工作表面,加工方法,加工过程,工艺步骤与工艺规程。 本方案大致包括了对零件的工艺分析,生产纲领的计算与生产类型的分析,毛坯的种类与制造,毛坯的尺寸与公差, 工艺路线的拟定,关键工序的加工余量,工序尺寸与公差的计算,各个工序机床设备与刀具,量具等工艺装备的选择,关键工序的切削用量与时间定额,以及工艺文件的编写。 针 对要求的关键步骤加工,本方案考虑到加工精度,生产效率,劳动强度与工艺范围设计了 钻 削专用夹具, 以方便该工步的定位与加工。对加工中具体的时间定额等数据也有计 nts 13 5 体会与展望 通过这次机械课程设计,我经历了一次完整的将二维图纸上的图形曲线化为在国家工业生产中可以使用的真正零件的设计过程。该课程设计所涉及的问题是一个机械专业的大学生所必须掌握的。这将使我们脱离纸上谈兵,得以真正将自己设计的东西化为看得见,摸得着的实体。 十年的纸上谈兵也 比不上一次真刀真枪的实战训练 ,这次课程设计对我的专业知识及实际动手能力,考虑问题能力,把握全局能力都是一次很好的锻炼。 在相当长的一个可以预见的历史时期内,机械工业仍然是衡量一个国家现代化程度与工业化进程的最主要标准,微电子工业与生物技术等产业要做到彻底脱nts 14 离机械工业而独立目前看来还没有可能。而机械工业的最基本组成部分 零件的加工制造,当然的成为衡量机械发展水平的重要指标。 即使经过几十年的积累,我国在零部件制造方面也只是在低端徘徊,产品也以低端为主。精密性和工艺性水平仍远远没有达到国际先进水平。即使在一些名为国产的设施上,进口件扮演 的往往是核心角色。此次汶川地震中救灾的直升机主力 20 世纪 80 年代中美蜜月期时购买的“黑鹰”直升机 至今仍然需要每年从美国进口零备件以维持运转。 这可以看做我国机械工业的一个缩影。 前苏联解体后,俄罗斯能用于科研的经费少得可怜,但直到今天,俄式军火出口仍然是世界主要军火出口之一。 根据前苏联遗留下来的家底,很多俄式武 器并没有太高的技术含量,却因为其制造工艺的先进,材料的优秀质量而得以称霸一方。以至于直到今天这个世界已经无法忽视中国 技术制造 的年代,中国的军火专家们在自豪的说“中国的技术好”后面也 不得不加一句“ 但俄罗斯的工艺水平是无法替代的。” 可见仅仅是一个高级零件加工的方面,我们还远远落后于人。本课程设计所涉及的正是零件加工制造的过程。作为本行业的基础是绝对必要的。 当前,随着中国“龙芯”的问世,本为美国与日本控制的计算机处理器核心技术首次 被 第三世界国家 掌握, 计算机技术的发展必然带动高精密机械加工技术。在可以预见的范围内,机械零件加工制造将向着一台机床加工多种零件的集成化,以纳米技术为前沿的精密化等方向发展。 但对于我国来讲,机械制造行业尚不具备一次就整体性的跳跃到高端的世界领先水平的条件。 如果把机械制造行业比 作一个人,美国与日本掌握着最高技术而坐在“头”的位置上,西欧与俄罗斯等国正坐在“腰”上。我国就是低端的脚部。而世界的大部分产品实际上正是由技术成熟且成本可以接受的“腰”部技术水准建立的。我国摊子大,底子薄,正在进行一次极为重要的产业升级。 汽车行业的成果和大飞机计划重新上马就是标志。我国要从坐“脚”望“腰”变成坐“腰”望“头”,是需要巩固整体性的技术水平。 作为机械技术的基础,零件加工需要更多的人才与创新。这是每一个机械专业的大学生的必然追求。 nts 15 6 参考文献 1 董刚 ,李建功,潘凤章主编,机械设计(机械类)第 3 版,北京:机械工业出版社, 2 孔凌嘉,张春林主编,机械基础综合课程设计,北京理工大学出版社 3 吴宗泽主编,高等机械设计,北京:高等教育出版社 4 喻子建,张磊,邵伟平,机械设计习题与解题分析,沈阳:东北大学出版社 5 吴宗泽主编,机械设计,北京:高等教育出版社 6 陈铁鸣,王连明主编,机械设计,哈尔滨工业大学出版社 7 炊海春, Pro/Engineer 从零件到整体,北京:人民邮电出版社 8 邱宣怀主编 机械设计 第七版 9 北京:高等教育出版社 10 吴 宗泽,黄纯颖主编,机械设计习题集(第 3 版),北京:高等教育出版 11 西北工业大学机械原理及机械零件教研室编,机械零件习题集 12 蔡春源等主编 机械设计手册 nts 16 nts辽宁工程技术大学 机械加工工序卡片 产品型号 零件图号 产品名称 零件名称 偏心套 共 1 页 第 1 页 C - - C3 . 2M 3车间 工序号 工序名称 材 料 牌 号 10 攻 C向 M3-6H螺纹孔 45 钢 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 锻件 58 182 1 1 设备名称 设备型号 设备编号 同时加工件数 立式铣床 Z3025 1 夹具编号 夹具名称 切削液 专用 钻削 夹具 有 工位器具编号 工位器具名称 工序工时 (分 )
