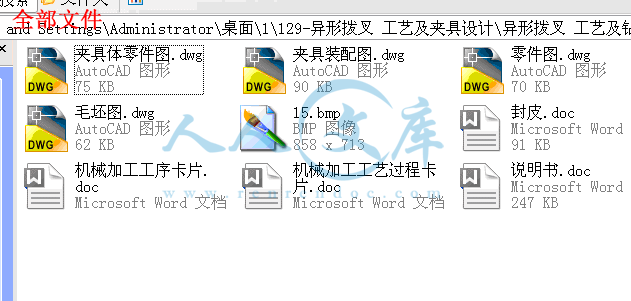

异形拨叉工艺及钻26孔夹具设计【CAD图纸和说明书】.rar

异形拨叉工艺及钻26孔夹具设计

说明书.doc---(点击预览)

机械加工工艺过程卡片.doc---(点击预览)

机械加工工序卡片.doc---(点击预览)

封皮.doc---(点击预览)


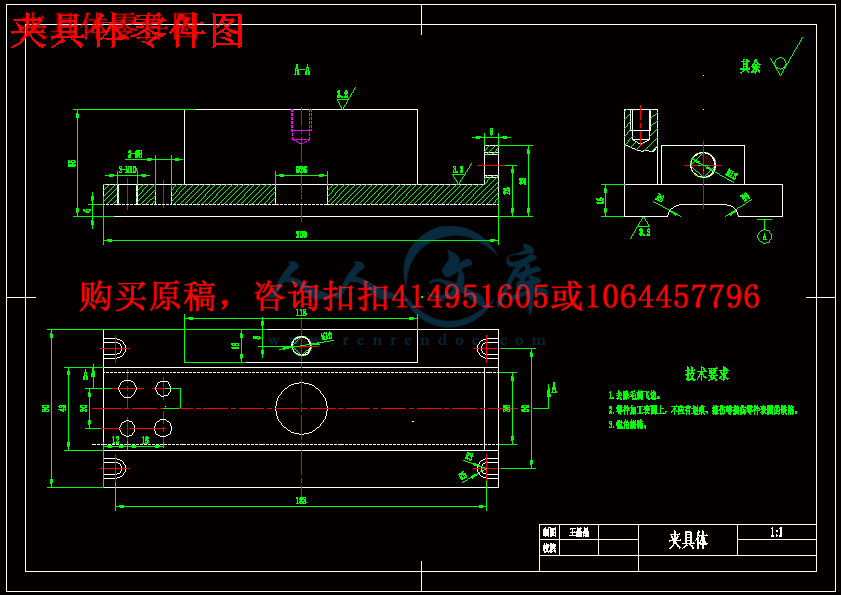

夹具体零件图.dwg

夹具装配图.dwg

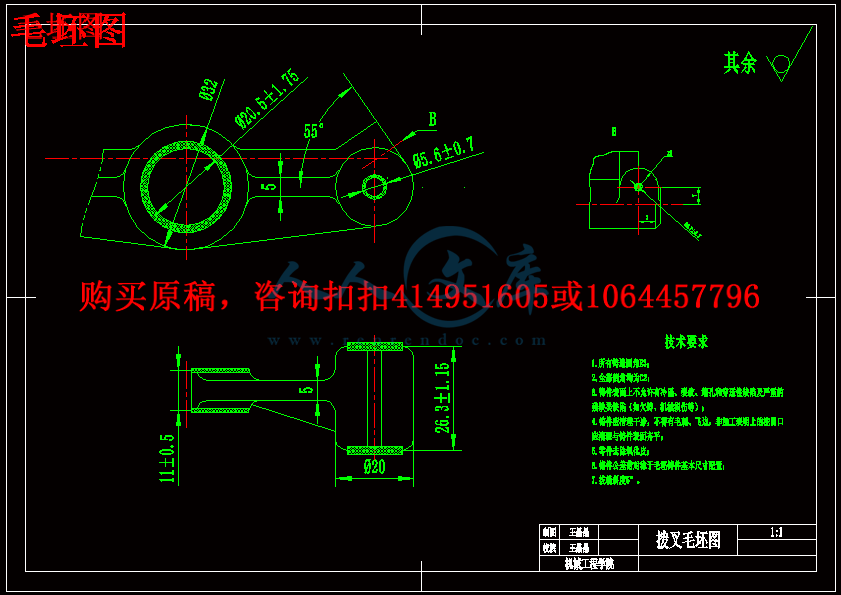

毛坯图.dwg

零件图.dwg

压缩包内文档预览：(预览前20页/共22页)

编号：477048 类型：共享资源大小：292.25KB 格式：RAR 上传时间：2015-09-10 上传人：好资料QQ****51605 IP属地：江苏

20
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 异形工艺 26 夹具设计 cad 图纸以及说明书仿单

资源描述：

1.零件的工艺分析及生产类型的确定

1.1零件的用途

该拨叉应用在某拖拉机变速箱的换挡机构中。拨叉头以Φ26mm孔套在变速叉轴上，并用螺钉经Φ5mm孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵孔带动拨叉与变速叉轴一起在变速箱中滑移，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。两个零件铸在一起，加工时分开。

1.2分析零件的技术要求

该拨叉的全部技术要求列如下表:

加工表面尺寸及偏差(mm)公差及等级精度表面粗糙度Ra(µm)形位公差(mm)

拨叉头两端面23IT116.30.05A

拨叉脚两端面9IT71.250.05A

拨叉脚内表面Φ26IT60.8

Φ8㎜孔Φ8IT70.8

φ5㎜孔φ5 IT70.8

该拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。该零件的主要工作表面为拨叉脚内表面、叉轴孔φ8㎜（H7）、螺纹孔φ5㎜（H7）和拨叉脚两端面，在设计工艺规程时应重点予以保证。

1.3审查拨叉的工艺性

分析零件图可知，拨叉头两端面和叉脚两端面均要求切削加工，并在轴向方向上均高于相邻表面，这样既减少了加工面积，又提高了换挡时叉脚端面的接触刚度；φ8㎜孔和φ5㎜螺纹孔的端面均为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外，该零件除主要工作表面（拨叉脚内表面、拨叉脚两端面、变速叉轴孔φ8㎜和孔φ5㎜）外，其余表面加工精度均较低，不需要高精度机床加工，通过铣削的粗加工就可以达到加工要求；而主要加工表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。由此可见，该零件的工艺性较好。






【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

内容简介：: 辽宁工程技术大学课程设计题目：拨叉零件的机械加工工艺规程及工艺装备设计班级：机械 06-5 班姓名：王晶晶指导教师：刘宏梅完成日期： 2009.07.02 nts辽宁工程技术大学课程设计一、设计题目拨叉零件的机械加工工艺规程及工艺装备设计二、原始资料 (1) 被加工零件的零件图（草图） 1 张 (2) 生产类型 :小批量生产（ 20 件）三、上交材料 (1) 被加工工件的零件图 1 张 (2) 毛坯图 1 张 (3) 机械加工工艺过程综合卡片 1 张 (4) 与所设计夹具对应那道工序的工序卡片 1 张 (4) 夹具装配图 1 张 (5) 夹具体零件图 1 张 (6) 课程设计说明书 (5000 字左右 ) 1 份四、进度安排 (参考 ) (1) 熟悉零件 ,画零件图 2 天 (2) 选择工艺方案 ,确定工艺路线 ,填写工艺过程综合卡片 5 天 (3) 工艺装备设计 (画夹具装配图及夹具体图 ) 9 天 (4) 编写说明书 3 天 (5) 准备及答辩 2 天五、指导教师评语成绩：指导教师日期 nts辽宁工程技术大学课程设计摘要这次设计的是拨叉零件，包括零件图、毛坯图、夹具装配图、夹具零件图各一张，机械加工工艺过程卡片和与工序卡片各一张。首先我们要熟悉零件和了解其作用，该拨叉应用在某拖拉机变速箱的换挡机构中，主要起换档作用。然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和械加工余量。最后拟定拨叉的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。在这次的课程设计过程中，我认真阅读课程设计指导书，并按书中的设计过程边学习边设计，了解并认识一般机器零件的生产工艺过程，巩固和加深了已学过的技术基础课和专业课的知识，理论联系实际，刻苦钻研，从中锻炼自己分析问题、解决问题的能力，为毕业设计打下了一个良好的基础，更加为以后的工作奠定了基础。 nts辽宁工程技术大学课程设计 Abstract What this design d ials the fork components, inc lud ing detail drawing, semifinis hed mater ials chart, jig assembly drawing, jig detail drawing each, machine -finis hing techno logic al process card and with operatio n card each one. First we must be familiar with the components and understand its function, should d ial the fork application, in some t ractor gear box shifts gears in the organizatio n, is main s hifts gears to affect. Then, according to components nature and detail drawing vario us end surfaces roughness determination semifinished materials size and weapon machining allo wance. F inally draws up dials forks craft road map, works out this work piece clamp plan, draws the jig assembly drawing. In this time curriculum pro ject process, I read Curriculum project Instruction Book earnestly, and stud ies according to the book in des ign process while des igns, understands and knew that the common machine part the techniq ue of production process, consolidated and deepened already has stud ied the technic al basic course and the professional course kno wledge, the apply theory to reality, stud ied assiduo usly, exerc ised itself to analyze the questio n, to solve the question ability, has built a good foundation for the graduation pro ject, even more has laid the foundation for the later work. nts辽宁工程技术大学课程设计目录 1.零件的工艺分析及生产类型的确定 . 错误 !未定义书签。 1.1 零件的用途 .错误 !未定义书签。 1.2 分析零件的技术要求 .错误 !未定义书签。 1.3 审查拨叉的工艺性 .错误 !未定义书签。 1.3.1 以 8 为中心的加工表面 .错误 !未定义书签。 1.3.2 以 26 为中心的加工表面 .错误 !未定义书签。 1.4 确定拨叉的生产类型 .错误 !未定义书签。 2.确定毛坯 . 错误 !未定义书签。 2.1 确定毛坯的种类和制造方法 .错误 !未定义书签。 2.2 确定毛坯的尺寸公差和机械加工余量错误 !未定义书签。 3.工艺规程设计 . 错误 !未定义书签。 3.1.1 精基准的选择 .错误 !未定义书签。 3.1.2 粗基准的选择 .错误 !未定义书签。 3.2 制定工艺路线 .错误 !未定义书签。 3.2.2.工艺路线方案二 .错误 !未定义书签。 3.3 确定各工序的加工余量、计算工序尺寸及公差错误 !未定义书签。 3.3.1 粗铣拨叉头的上下表面的加工余量及公差错误 !未定义书签。 3.3.2 钻 8 的孔加工余量及公差 .错误 !未定义书签。 3.3.3 铣 26 的上下端面的加工余量及公差错误 !未定义书签。 3.3.4 钻 26 的叉口的内圆面的加工余量及公差错误 !未定义书签。 3.3.5 钻、攻螺纹 5 孔的加工余量及公差错误 !未定义书签。 3.3.6 切断 26 的叉口 .错误 !未定义书签。 3.4 切削用量的计算 .错误 !未定义书签。 3.4.1 工序：粗铣拨叉头的上下表面 . 错误 !未定义书nts辽宁工程技术大学课程设计签。 3.4.2 工序：钻、粗铰、精铰 8 孔错误 !未定义书签。 3.4.3 工序：粗铣、半精铣、精铣 26 的上下端面错误 !未定义书签。 3.4.4.工序：钻、扩孔钻、粗铰、精铰 26 的叉口错误 !未定义书签。 3.4.5 工序：钻、攻螺纹 5 的孔错误 !未定义书签。 3.4.6 工序：切断 26 的叉口 .错误 !未定义书签。 3.4.7.工序：检验 .错误 !未定义书签。 3.5 时间定额的计算 .错误 !未定义书签。 3.5.1 基本时间 .错误 !未定义书签。 3.5.2 辅助时间 .错误 !未定义书签。 3.5.3 其他时间 .错误 !未定义书签。 3.5.4 单件时间 .错误 !未定义书签。 4夹具设计 . 错误 !未定义书签。 4.1 问题的提出 .错误 !未定义书签。 4.2 夹具设计 .错误 !未定义书签。 4.2.1 定位方案 .错误 !未定义书签。 4.2.2 夹紧机构 .错误 !未定义书签。 4.2.3 夹具与机床联接元件 .错误 !未定义书签。 4.2.4 定位误差分析 .错误 !未定义书签。 4.2.5 切削力与夹紧力的计算 .错误 !未定义书签。 5.体会与展望 . 错误 !未定义书签。 6 参考文献 . 错误 !未定义书签。 nts 辽宁工程技术大学机械加工工序卡片产品型号零件图号王晶晶产品名称零件名称拨叉共 1 页第 1 页车间工序号工序名称材料牌号 4 钻、扩孔钻、粗铰、精铰 26 孔 HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 116 32 26.3 2 2 设备名称设备型号设备编号同时加工件数立式钻床 Z535 2 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分 ) 准终单件 75.35s 工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时 r/min m/min mm/r mm 机动辅助 1 钻孔至 24 24.21 、 Ra12.5um 麻花钻、卡尺、塞规、专用夹具 195 14.7 0.25 3.5 1 24.6s 3.69s 2 扩孔钻至 25.8 25.93 、 Ra6.3um 扩孔钻、卡尺、塞规、专用夹具 195 15.8 0.55 1.8 1 6.6s 0.99s 3 粗铰至 25.94 25.973 、 Ra1.6um 铰刀、卡尺、塞规、专用夹具 68 5.54 1.5 0.14 1 14.4s 2.16s 4 精铰 26 孔至 26 26.013 、 Ra0.8um 铰刀、卡尺、塞规、专用夹具 100 8.164 0.8 0.06 1 16.8s 2.52s 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期 nts nts 辽宁工程技术大学机械加工工艺过程卡片产品型号零件图号王晶晶产品名称零件名称拨叉共 1 页第 1 页材料牌号 HT200 毛坯种类铸件毛坯外形尺寸 116 32 26.3 每毛坯件数 2 每台件数 2 备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件 1 粗铣拨叉头两端面粗铣两端面至 23 、 Ra6.3um 立式铣床 X5012 高速钢套式面铣刀，游标卡尺，专用夹具 9.42s 2 钻、粗铰、精铰 8 孔钻、粗铰、精铰 8 孔至 8 8.064、 Ra0.8um 立式钻床 Z535 麻花钻、铰刀、卡尺、塞规、专用夹具 98.54s 3 粗铣、半精铣、精铣拨叉脚两端面粗铣、半精铣、精铣拨叉脚两端面至 9 、 Ra1.25um 卧式双面铣床三面刃铣刀、游标卡尺、专用夹具 115.2s 4 钻、扩孔钻、粗铰、精铰 26 孔钻、扩孔钻、粗铰、精铰 26 孔至 26 26.013 、 Ra0.8um 立式钻床 Z535 麻花钻、扩孔钻、铰刀、卡尺、塞规专用夹具 75.35s 5 车倒角全部倒角为 C2 卧式车床 CA6140 车刀、游标卡尺、专用夹具 6 钻、攻螺纹 5 孔钻、攻螺纹 5 孔至 5 5.008 T6、 Ra0.8um 四面组合钻床麻花钻、丝锥、游标卡尺、塞规、专用夹具 24.64s 7 去毛刺钳工台平锉 8 中检塞规、百分表、卡尺等 9 热处理调质处理 HB220 250 调质炉 10 切断 26 的叉口立式铣床 X5012 宽为 3 的切断刀、卡尺、专用夹具 11 校正拨叉脚钳工台手锤 12 清洗清洗机 13 终检塞规、百分表、卡尺等设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期 nts nts辽宁工程技术大学课程设计第 1 页共 22 页 1.零件的工艺分析及生产类型的确定 1.1零件的用途该拨叉应用在某拖拉机变速箱的换挡机构中。拨叉头以 26mm孔套在变速叉轴上，并用螺钉经 5mm 孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵孔带动拨叉与变速叉轴一起在变速箱中滑移，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。两个零件铸在一起，加工时分开。 1.2分析零件的技术要求该拨叉的全部技术要求列如下表 : 加工表面尺寸及偏差(mm) 公差及等级精度表面粗糙度 Ra(m) 形位公差 (mm) 拨叉头两端面 23 IT11 6.3 0.05 A 拨叉脚两端面 9 IT7 1.25 0.05 A 拨叉脚内表面 260 013.0IT6 0.8 8 孔 80 064.0IT7 0.8 5 孔 5 0 008.0IT7 0.8 该拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。该零nts 辽宁工程技术大学课程设计第 2 页共 22 页件的主要工作表面为拨叉脚内表面、叉轴孔 8 0 064.0 （ H7）、螺纹孔 5 0 008.0 （ H7）和拨叉脚两端面，在设计工艺规程时应重点予以保证。 1.3审查拨叉的工艺性分析零件图可知，拨叉头两端面和叉脚两端面均要求切削加工，并在轴向方向上均高于相邻表面，这样既减少了加工面积，又提高了换挡时叉脚端面的接触刚度； 8 孔和 5 螺纹孔的端面均为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外，该零件除主要工作表面（拨叉脚内表面、拨叉脚两端面、变速叉轴孔 80 064.0和孔 50 008.0）外，其余表面加工精度均较低，不需要高精度机床加工，通过铣削的粗加工就可以达到加工要求；而主要加工表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。由此可见，该零件的工艺性较好。 1.3.1 以 8 为中心的加工表面这一组加工表面包括： 8 的孔，粗糙度要求是 0.8，以及其上下两个端面， 5 孔的端面是一个有一定角度的斜面，内表面的粗糙度要求是 0.8。 1.3.2 以 26 为中心的加工表面这一组加工表面包括： 26 的孔，以及其上下两个端面。这两组表面有一定的位置度要求 ,即 26 的孔上下两个端面与 8 的孔有垂直度要求为 0.05 mm。由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。 nts 辽宁工程技术大学课程设计第 3 页共 22 页 1.4确定拨叉的生产类型由于零件的产量为 20 件，因此确定该拨叉生产类型为单件小批量生产。 nts 辽宁工程技术大学课程设计第 4 页共 22 页 2.确定毛坯 2.1确定毛坯的种类和制造方法根据机械制造工艺设计简明手册（机械工业出版出版社、哈尔滨工业大学李益民主编）零件材料为 HT200，采用铸造。根据机械加工工艺师手册（机械工业出版出版社、杨叔子主编），得知小批量生产的铸造方法为砂型铸造。 2.2确定毛坯的尺寸公差和机械加工余量由表 2-2 可确定小批量生产或单件生产的毛坯铸件的公差等级CT 为 13 15，选用 13 级。根据毛坯的制造方法和铸件材料由表 2-5 可知毛坯要求的机械加工余量等级为 F H，选用 H。根据最终机械加工后铸件的最大轮廓尺寸和机械加工余量等级由表 2-4 可知要求的铸件机械加工余量 RMA 为1。由表 2-3 可分别确定毛坯铸件中的各加工表面的尺寸公差 CT 的值：拨叉脚内表面 CT=7 、拨叉脚两端面 CT=2 、拨叉头两端面CT=4.6 、变速叉轴孔 8 CT=2.8 和螺纹孔 5 CT=2.8 。拨叉脚内表面 26 ，由公式（ 2-2）可得铸件毛坯的基本尺寸R=F-2RMA-CT/2=26-2 1-7/2=20.5 ，故基本尺寸可标注为 20.51.75 。由于拨叉头两端面的厚度 23 25 ，故将毛坯铸件的公差等级精一级，为 12 级。其余与上同理可得毛坯拨叉头两端面厚度的基本尺寸为 26.3 1.15 。同理得毛坯拨叉脚两端面厚度的基本尺寸为 11 0.5 ，毛坯变速叉轴孔的基本尺寸为 5.6 0.7 ，纹孔 5 的毛坯的基本尺寸为 1.6 0.7 。 nts 辽宁工程技术大学课程设计第 5 页共 22 页 3.工艺规程设计 3.1基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。 3.1.1 精基准的选择根据该拨叉零件的技术要求和装配要求，选择拨叉头上端面和叉轴孔 80 064.0作为精基准，零件上的很多表面都可以采用它们作基准进行加工，即遵循了“基准统一”原则。叉轴孔 80 064.0的轴线是设计基准，选用其作精基准定位加工拨叉脚两端面和孔 50 008.0，实现了设计基准和工艺基准的重合，保证了被加工表面的垂直度要求。选用拨叉头上端面作为精基准同样是遵循了“基准重合”的原则，因为该拨叉在轴向方向上的尺寸多以该端面作为设计基准；另外，由于拨叉件刚性较差，受力易产生弯曲变形，为了避免在机械加工终产生夹紧变形，根据夹紧力应垂直于主要定位基面，并应作用在刚度较大部位的原则，夹紧力作用点不能作用在叉杆上。选用拨叉头上端面作精基准，夹紧可作用在拨叉头的下端面上，加紧稳定可靠。 3.1.2 粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。作为粗基准的表面应平整，没有飞边、毛刺或其他表面缺陷。该拨叉选择变速叉轴孔 8 的外圆面和拨叉头下端面作粗基准。采用 8 外圆面定位加工内孔可保证孔的壁厚均匀；采用拨叉头下端面作粗基准加工上端面，可以为后续工序准备好精基准。 3.2制定工艺路线制定工艺路线得出发点 ,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证 ,在生产纲领已确定的情况下 ,nts 辽宁工程技术大学课程设计第 6 页共 22 页可以考虑采用万能性机床配以专用工卡具 ,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。 3.2.1. 工艺路线方案一工序：粗铣拨叉头的上、下表面。利用 20 外圆定位，以上下两个表面互为基准，选用 X5012 立式铣床和专用夹具。工序：钻、粗铰、精铰 8 孔。以 20 外圆和其下端面为粗基准，选用 Z535 立式钻床加专用夹具。工序：粗铣、半精铣、精铣 26 的上、下端面。利用 8 的孔定位，以两个面作为基准，选用卧式双面铣床和专用夹具。工序：钻、扩孔钻、粗铰、精铰 013.0026 的叉口的内圆面。利用 8 的孔定位，以两个面作为基准，选用四面组合钻床和专用夹具。工序：车倒角。利用 8 的孔定位，以两个面作为基准，选用CA6140 卧式车床加专用夹具。工序：钻、攻螺纹 5 孔，以 8 的孔定位，选用四面组合钻床加专用夹具。工序：切断 26 的叉口，用宽为 3 的切断刀，选用 X5012 立式铣床加专用夹具。工序：工序检验。 3.2.2.工艺路线方案二工序：切断 26 的叉口，用宽为 3 的切断刀，选用 X5012 立式铣床加专用夹具。工序：粗铣拨叉头的上、下表面。利用 20 外圆定位，以上下两个表面互为基准，选用 X5012 立式铣床和专用夹具。工序：粗铣、半精铣、精铣 26 的上、下端面。利用 8 的孔定位，以两个面作为基准，选用卧式双面铣床和专用夹具。工序：钻、粗铰、精铰 8 孔。以 20 外圆和其下端面为粗基准，选用 Z535 立式钻床加专用夹具。工序：粗铣、半精铣、精铣 013.0026 的叉口的内圆面。利用 8的孔定位，以两个面作为基准，选用 X5012 立式铣床和专用夹具。工序：车倒角。利用 8 的孔定位，以两个面作为基准，选用CA6140 卧式车床加专用夹具。 nts 辽宁工程技术大学课程设计第 7 页共 22 页工序：钻、攻螺纹 5 孔，以 8 的孔定位，选用四面组合钻床加专用夹具。工序：工序检验。以上工艺过程详见附表 1“机械加工工艺过程卡片”。以上加工方案大致看来是合理的，但通过仔细考虑零件的技术要求以及可能采取的加工手段之后，就会发现仍有问题，主要表现在8 的孔、 5 孔和 26 的内表面与端面加工要求上 ,以上几者之间具有位置精度要求。图样规定：先钻 8 mm 的孔。由此可以看出：先钻 8的孔，再由它定位加工 26 的内圆面及端面，保证 8 的孔与 26的叉口的端面相垂直。因此，加工以钻 8 的孔为准。为了在加工时的装夹方便，因此将切断放在最后比较合适。为了避免造成一定的加工误差；通过分析可以比较工艺路线方案一最为合理。具体方案如下：工序：粗铣拨叉头的上、下表面。利用 20 外圆定位，以上下两个表面互为基准，选用 X5012 立式铣床和专用夹具。工序：钻、粗铰、精铰 8 孔。以 20 外圆和其下端面为粗基准，选用 Z535 立式钻床加专用夹具。工序：粗铣、半精铣、精铣 26 的上、下端面。利用 8 的孔定位，以两个面作为基准，选用 X5012 立式铣床和专用夹具。工序：钻、扩孔钻、粗铰、精铰 013.0026 的叉口的内圆面。利用 8 的孔定位，以两个面作为基准，选用 X5012 立式铣床和专用夹具。工序：车倒角。利用 8 的孔定位，以两个面作为基准，选用CA6140 卧式车床加专用夹具。工序：钻、攻螺纹 5 孔，以 8 的孔定位，选用 X5012 立式铣床加专用夹具。工序：切断 26 的叉口，用宽为 3 的切断刀，选用 X5012 立式铣床加专用夹具。工序：工序检验。 3.3确定各工序的加工余量、计算工序尺寸及公差 3.3.1 粗铣拨叉头的上下表面的加工余量及公差 nts 辽宁工程技术大学课程设计第 8 页共 22 页因为拨叉头上下端面的粗糙度为 6.3，所以粗铣一次即可。该孔的精度要求在 IT7 IT8，选用 IT7。毛坯铸件的公差值 T=4.6。加工过程为：以拨叉头下端面定位，粗铣上端面，保证工序尺寸 P1；以拨叉头上端面定位，粗铣下端面，保证工序尺寸 P2，达到零件图设计尺寸 D 的要求， D=23 参照机械制造技术基础课程设计指导书表 2-39 和表 2-40 确定工序尺寸及余量为：毛坯 26.3 1.15 公差值 T=4.6 mm 粗铣 23mm 2Z=3.3 公差值 T=0.021mm 3.3.2 钻 8 的孔加工余量及公差该孔的粗糙度为 0.8，精度要求在 IT7 IT8，选用 IT7。参照机械制造技术基础课程设计指导书表 2-28、 2-39 和表 2-40 确定工序尺寸及余量为：查表 2-2，小批量生产铸件的尺寸公差等级，查得铸件尺寸公等级 CT 分为 13 15 级，选用 11 级。 MA 为 H。毛坯 5.6 0.7 mm 公差值 T=1.4mm 钻孔 7.8mm 2Z=2.2mm T=0.15 粗铰 7.96mm 2Z=0.16mm T=0.09 精铰 8mm 2Z=0.04mm T=0.064 3.3.3 铣 26 的上下端面的加工余量及公差因为 26 的上下端面得粗糙度要求为 1.25，因此要粗铣、半精铣，再精铣。参照机械制造技术基础课程设计指导书表 2-39 和表 2-40确定工序尺寸及余量为：查表 2-2，小批量生产铸件的尺寸公差等级，查得铸件尺寸公等级 CT 分为 13 15 级，由于基本尺寸原因选用 10级。 MA 为 H。毛坯上下端面尺寸的基本尺寸为 11 0.5 mm 粗铣 26 的上、下端面的工序尺寸为 10mm 2Z=1.0 T=0.022 半精铣 26 上、下端面的工序尺寸为 9.4 mm 2Z=0.6 T=0.015 精铣 26 上、下端面的工序尺寸为 9 mm 2Z=0.4 T=0.015 3.3.4 钻 26 的叉口的内圆面的加工余量及公差 nts 辽宁工程技术大学课程设计第 9 页共 22 页因为 26 的叉口的内表面的粗糙度要求为 0.8，因此要钻、扩孔钻、粗铰和精铰。参照机械制造技术基础课程设计指导书表 2-28、2-39 和表 2-40 确定工序尺寸及余量为：查表 2-2，小批量生产铸件的尺寸公差等级，查得铸件尺寸公等级 CT 分为 13 15 级，由于基本尺寸原因选用 12 级。 MA 为 H。毛坯 20.5 1.75 ， CT12 钻 24 ， T=0.21mm 扩孔钻 25.8 ， 2Z=1.8mm T=0.13mm 粗铰 25.94 ， 2Z=0.14mm T=0.033 mm 精铰 26 ， 2Z=0.06mm T=0.021 mm 3.3.5 钻、攻螺纹 5 孔的加工余量及公差因为 5 螺纹孔的内表面的粗糙度要求为 0.8，要钻孔、扩孔和攻螺纹。参照机械制造技术基础课程设计指导书表 2-28、 2-39 和表2-40 确定工序尺寸及余量为：查表 2-2，小批量生产铸件的尺寸公差等级，查得铸件尺寸公等级 CT分为 13 15 级，由于基本尺寸原因选用 11 级。由表 1-10 螺纹公差带为 7H。毛坯 1.6mm T=1.4 mm 钻孔 2.7mm 2Z=1.1 mm T=0.074 mm 钻扩孔 4.5mm 2Z=1.8 mm T=0.018mm 攻螺纹 5mm 2Z=0.5 mm T=0.012mm 3.3.6 切断 26 的叉口 3.4切削用量的计算 3.4.1 工序：粗铣拨叉头的上下表面该工序分两个工步，工步 1 是以拨叉头下表面定位，粗铣上表面；工步 2 是以拨叉头上表面定位，粗铣下表面。由于这两个工步是在一台机床上经一次走刀加工完成的，因此它们所选用的切削速度 v、进给量 f 和背吃刀量是一样的。背吃刀量的确定由上可知粗铣前毛坯拨叉头上下表面的基本尺寸为 26.3 mm，由于上下表面的粗糙度相同，因此粗铣工位的nts 辽宁工程技术大学课程设计第 10 页共 22 页背吃刀量为（ 26.3-23） /2=1.65 mm。进给量的选择由表 5-7（机械制造技术基础课程设计指导），按机床功率为 5KW、工件夹具系统刚度为中等条件选取，该工序的每齿进给量 fz 取为 0. 2 /z。铣削速度的计算由表 5-9，按镶齿铣刀、 d/z=80/10 的条件选取，铣削速度 v 可取为 49m/min。由公式（ 5-1）d vn 1000可求得该工序铣刀转速， n=1000 49m/min/3.14 80 =195.06r/min，参照表 4-15 所列 X5012 型立式铣床的主轴转速，取转速 n=188r/min。再将此转速代入公式（ 5-1），可求出该工序的实际铣削速度 m in/2.471 0 0 0/80m in/1 8 81 0 0 0 mmmrdnv 3.4.2 工序：钻、粗铰、精铰 8 孔加工条件工件材料：灰铸铁 HT200 加工要求：钻 8 的孔，其表面粗糙度值为 Ra=0.8 m；先钻 7.8的孔，然后粗铰 7.96 的孔，再精铰 8 孔。机床： Z535 立式钻床。计算切削用量 1）钻孔工步背吃刀量的确定取 2.2 。进给量的确定由表 5-22，选取该工步的每转进给量 f=0.1 /r。切削速度的计算由表 5-22，按工件材料为铸铁，硬度为 200241 的条件选取，切削速度 v 可取为 15 m/min。由公式（ 5-1）d vn 1000可求得该工序钻头转速 n=612.4 r/min，参照表 4-9 所列 Z535 型立式钻床的主轴转速，取转速 n=750r/min。再将此转速代入公式（ 5-1），可求出该工序的实际钻削速度 m in/369.181000/8.7m in/7501000 mmmrdnv 2）粗铰工步背吃刀量的确定取 0.16 。进给量的确定由表 5-31，选取该工步的每转进给量 f=0.5 /r。切削速度的计算由表 5-31，按工件材料为铸铁，加工孔径为 6nts 辽宁工程技术大学课程设计第 11 页共 22 页 10 的条件选取，切削速度 v 可取为 3 m/min。由公式（ 5-1）d vn 1000可求得该工序铰刀转速 n=120 r/min，参照表 4-9 所列 Z535 型立式钻床的主轴转速，取转速 n=140r/min。再将此转速代入公式（ 5-1），可求出该工序的实际钻削速度 m in/5.31000/96.7m in/1401000 mmmrdnv 3)精铰工步背吃刀量的确定取 0.04 。进给量的确定由表 5-31，选取该工步的每转进给量 f=0.3 /r。切削速度的计算由表 5-31，按工件材料为铸铁，加工孔径为 610 的条件选取，切削速度 v 可取为 5 m/min。由公式（ 5-1）d vn 1000可求得该工序铰刀转速 n=199 r/min，参照表 4-9 所列 Z535 型立式钻床的主轴转速，取转速 n=275r/min。再将此转速代入公式（ 5-1），可求出该工序的实际钻削速度 m in/908.61 0 0 0/8m in/2751 0 0 0 mmmrdnv 3.4.3 工序：粗铣、半精铣、精铣 26 的上下端面该工序分三个工步，工步 1 是利用 8 的孔定位，以两个面作为基准，粗铣上下端面；工步 2 是利用 8 的孔定位，以两个面作为基准，半精铣上下端面；工步 3 是利用 8 的孔定位，以两个面作为基准，精铣上下端面。由于上下端面是在一台机床上经一次走刀加工完成的，因此它们所选用的切削速度 v、进给量 f 和背吃刀量是一样的。 1）粗铣工步背吃刀量的确定由上可知粗铣前毛坯 26 叉口的上下表面的基本尺寸为 11 mm，由于上下表面的粗糙度相同，因此粗铣工位的背吃刀量取 1.0mm。进给量的选择由表 5-7（机械制造技术基础课程设计指导），按机床功率为 5KW、工件夹具系统刚度为中等条件选取，该工序的每齿进给量 fz 取为 0.2 /z。铣削速度的计算由表 5-9，按镶齿铣刀、 d/z=80/10 的条件选取，铣削速度 v 可取为 40m/min。由公式（ 5-1）d vn 1000nts 辽宁工程技术大学课程设计第 12 页共 22 页可求得该工序铣刀转速， n=1000 40m/min/3.14 80 =159.2r/min，参照表 4-15 所列 X5012 型立式铣床的主轴转速，取转速 n=188r/min。再将此转速代入公式（ 5-1），可求出该工序的实际铣削速度 m in/2.471 0 0 0/80m in/1 8 81 0 0 0 mmmrdnv 2）半精铣工步背吃刀量的确定半精铣工位的背吃刀量取 0.6mm。进给量的选择由表 5-7，按机床功率为 5KW、工件夹具系统刚度为中等条件选取，该工序的每齿进给量 fz 取为 0.12 /z。铣削速度的计算由表 5-9，按镶齿铣刀、 d/z=80/10 的条件选取，铣削速度 v 可取为 49m/min。由公式（ 5-1）d vn 1000可求得该工序铣刀转速， n=1000 49m/min/3.14 80 =159.2r/min，参照表 4-15 所列 X5012 型立式铣床的主轴转速，取转速 n=188r/min。再将此转速代入公式（ 5-1），可求出该工序的实际铣削速度 m in/2.471 0 0 0/80m in/1 8 81 0 0 0 mmmrdnv 3）精铣工步背吃刀量的确定半精铣工位的背吃刀量取 0.4mm。进给量的选择由表 5-7（机械制造技术基础课程设计指导），按机床功率为 5KW、工件夹具系统刚度为中等条件选取，该工序的每齿进给量 fz 取为 0.08 /z。铣削速度的计算由表 5-9，按镶齿铣刀、 d/z=80/10 的条件选取，铣削速度 v 可取为 57.6m/min。由公式（ 5-1）可求得该工序铣刀转速， n=1000 57.6m/min/3.14 80 =229.3r/min，参照表 4-15 所列 X5012 型立式铣床的主轴转速，取转速 n=263r/min。再将此转速代入公式（ 5-1），可求出该工序的实际铣削速度 m in/661 0 0 0/80m in/2631 0 0 0 mmmrdnv 3.4.4.工序：钻、扩孔钻、粗铰、精铰 26 的叉口加工条件工件材料：灰铸铁 HT200；要求：钻 26 的孔，其表面粗糙度值为 Ra=0.8 m；由表 2-28 可知：先钻 24 的孔，然后扩孔钻 25.8 的孔，再粗铰 25.94 的孔和精铰 26 的孔；机床： Z535nts 辽宁工程技术大学课程设计第 13 页共 22 页立式钻床。计算切削用量 1）钻孔工步背吃刀量的确定取 3.5 。进给量的确定由表 5-22，选取该工步的每转进给量 f=0.25 /r。切削速度的计算由表 5-22，按工件材料为铸铁，硬度为 200241 的条件选取，切削速度 v 可取为 12 m/min。由公式（ 5-1）d vn 1000可求得该工序钻头转速 n=159.2 r/min，参照表 4-9 所列 Z535 型立式钻床的主轴转速，取转速 n=195r/min。再将此转速代入公式（ 5-1），可求出该工序的实际钻削速度 m in/7.141 0 0 0/24m in/1 9 51 0 0 0 mmmrdnv 2）扩孔钻工步背吃刀量的确定取 1.8 。进给量的确定由表 5-23，按工件材料为铸铁，硬度按 200HBS，加工孔径取为 25 的条件选取，并按组数据选取该工步的每转进给量 f=0.55 /r。切削速度的计算由表 5-31，按工件材料为铸铁，硬度为 200241 的条件选取，切削速度 v 可取为 16m/min。由公式（ 5-1）d vn 1000可求得该工序铰刀转速 n=197.5 r/min，参照表 4-9 所列 Z535 型立式钻床的主轴转速，取转速 n=195r/min。再将此转速代入公式（ 5-1），可求出该工序的实际钻削速度 m in/8.151 0 0 0/8.25m in/1 9 51 0 0 0 mmmrdnv 3）粗铰工步背吃刀量的确定取 0.14 。进给量的确定由表 5-31，选取该工步的每转进给量 f=1.5 /r。切削速度的计算由表 5-31，按工件材料为铸铁，加工孔径为15 40 的条件选取，切削速度 v 可取为 3 m/min。由公式（ 5-1）d vn 1000可求得该工序铰刀转速 n=36.83 r/min，参照表 4-9 所列 Z535 型立式nts 辽宁工程技术大学课程设计第 14 页共 22 页钻床的主轴转速，取转速 n=68r/min。再将此转速代入公式（ 5-1），可求出该工序的实际钻削速度 m in/54.51000/94.25m in/681000 mmmrdnv 4）精铰工步背吃刀量的确定取 0.06 。进给量的确定由表 5-31，选取该工步的每转进给量 f=0.8 /r。切削速度的计算由表 5-31，按工件材料为铸铁，加工孔径为15 40 的条件选取，切削速度 v 可取为 5 m/min。由公式（ 5-1）d vn 1000可求得该工序铰刀转速 n=61.24 r/min，参照表 4-9 所列 Z535 型立式钻床的主轴转速，取转速 n=100r/min。再将此转速代入公式（ 5-1），可求出该工序的实际钻削速度 m in/164.81000/26m in/1001000 mmmrdnv 3.4.5 工序：钻、攻螺纹 5 的孔该工序分两个工步，工步 1 是利用 8 的孔定位，钻 4.5 的孔；工步 2 是利用 8 的孔定位，攻螺纹 5 的孔。 1）钻孔工步背吃刀量的确定为 1.8 。进给量的确定由表 5-22，选取该工步的每转进给量 f=0.05 /r。切削速度的计算由表 5-22，按工件材料为铸铁，硬度为 200241 的条件选取，切削速度 v 可取为 10 m/min。由公式（ 5-1）d vn 1000可求得该工序钻头转速 n=707.7 r/min，参照表 4-9 所列 Z535 型立式钻床的主轴转速，取转速 n=750r/min。再将此转速代入公式（ 5-1），可求出该工序的实际钻削速度 m in/6.101 0 0 0/5.4m in/7 5 01 0 0 0 mmmrdnv 2）攻螺纹工步背吃刀量的确定为 0.5 。进给量的确定由于攻螺纹的进给量就是被加工螺纹的螺距，根据表 2-39 可知普通细牙螺纹的螺距为 0.5 /r，因此 f=0.5 /r。 nts 辽宁工程技术大学课程设计第 15 页共 22 页切削速度的计算由表 5-37，查得攻螺纹的切削速度 v=5 10 m/min，故暂取 v=5 m/min。由公式（ 5-1）d vn 1000可求得该工位的主轴转速 n=318.47 r/min，参照表 4-9 所列 Z535 型立式钻床的主轴转速，取转速 n=400r/min。再将此转速代入公式（ 5-1），可求出该工序的实际钻削速度 m in/28.61 0 0 0/5m in/4001 0 0 0 mmmrdnv 3.4.6 工序：切断 26 的叉口 3.4.7.工序：检验 3.5时间定额的计算由于时间定额计算过程较长，在这里只写出夹具设计工序的单间时间，其余各工序的单件时间过程将在草稿上完成，并会将数据结果填写在机械加工工艺过程卡片上。工序钻、扩孔钻、粗铰、精铰 26 的叉口 3.5.1 基本时间（ 1）钻孔工步根据表 5-41，钻孔的基本时间可由公式 nflllfnLt j /)(/ 21 求得。式中 l =9 ； 2l =1 3 ，取 2l =1 ；经公式计算 1l =9.8 ； f=0.25 /r； n=195r/min。将上述结果代入公式，则该工序的基本时间 jt =（ 9 9.8 1 ） /（ 0.25 /r 195r/min） 0.41min=24.6s。（ 2）扩孔钻工步同上，根据表 5-41 可由公式 nflllfnLt j /)(/ 21 求得该工步的基本时间。式中 l =9 ； 2l =1 3 ，取 2l =1 ；经公式计算 1l =1.7； f=0.55 /r； n=195r/min。将上述结果代入公式，则该工序的基本时间 jt =（ 9 1.7 1 ） /（ 0.55 /r 195r/min） 0.11min=6.6s。（ 3）粗铰工步根据表 5-41 ，铰圆柱孔的基本时间可由公式nflllfnLt j /)(/ 21 求得该工步的基本时间。式中 1l 、 2l 由表 5-42按 k =15、 pa =（ D-d） /2=0.07 的条件查得 1l =0.37 ； 2l =15 ；nts 辽宁工程技术大学课程设计第 16 页共 22 页而 l =9 ； f=1.5 /r； n=68r/min。将上述结果代入公式，则该工序的基本时间 jt =（ 9 0.37 15 ） /（ 1.5 /r 68r/min）0.24min=14.4s。（ 4）精铰工步同上，根据表 5-41 可由公式 nflllfnLt j /)(/ 21 求得该工步的基本时间。 1l 、 2l 由表 5-42 按 k =15、 pa =（ D-d） /2=0.03 的条件查得 1l =0.19 ； 2l =13 ；而 l =9 ； f=0.8 /r； n=100r/min。将上述结果代入公式，则该工序的基本时间 jt =（ 9 0.19 13 ）/（ 0.8 /r 100r/min） 0.28min=16.8s。 3.5.2 辅助时间根据课程设计指导书第五章第二节所述，辅助时间 at 与基本时间 jt 之间的关系为 at =（ 0.15 0.2） jt ，暂取 at =0.15 jt ，则本工序的辅助时间为：钻孔工步的辅助时间： at =0.15 24.6s=3.69s 扩孔钻工步的辅助时间： at =0.15 6.6s=0.99s 粗铰工步的辅助时间： at =0.15 14.4s=2.16s 精铰工步的辅助时间： at =0.15 16.8s=2.52s 3.5.3 其他时间除了作业时间（基本时间与辅助时间之和）以外，工序的单件时间还包括布置工作地时间 st 、休息与生理需要时间 rt 和准备与终结时间 bet 。在此将准备与终结时间 bet 忽略不计；取布置工作地时间 st 是作业时间的 3，取休息与生理需要时间 rt 是作业时间的 2，工序其他时间（ st rt ）可按关系式（ 3 2）（ jt at ）计算，则钻孔工步的其他时间： st rt =5（ 24.6s 3.69s） =1.41s 扩孔钻工步的其他时间： st rt =5（ 6.6s 0.99s） =0.38s 粗铰工步的其他时间： st rt =5（ 14.4s 2.16s） =0.83s 精铰工步的其他时间： st rt =5（ 16.8s 2.52s） =0.97s 3.5.4 单件时间钻孔工步 pt =24.6s 3.69s 1.41s=29.7s nts 辽宁工程技术大学课程设计第 17 页共 22 页扩孔钻工步 pt =6.6s 0.99s 0.38s =7.97s 粗铰工步 pt =14.4s 2.16s 0.83s =17.39s 精铰工步 pt =16.8s 2.52s 0.97s =20.29s 因此，本工序的单件时间 pt =29.7s 7.97s 17.39s 20.29s=75.35s nts 辽宁工程技术大学课程设计第 18 页共 22 页 4 夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。根据老师给定的题目，并设计工序 4 钻、扩孔钻、粗铰、精铰 26 孔的专用夹具。本专用夹具将用于 Z535 立式钻床的加工。刀具为麻花钻、扩孔钻、铰刀，制造夹具体毛坯的材料为 HT200。通过铸造得到。 4.1问题的提出本夹具主要用来工序 4 钻、扩孔钻、粗铰、精铰 26 孔。由于工步较多，工艺要求相对较高，加工相对复杂。本夹具的设计工程中应主要考虑如何定位，使用六点定位原理限制六个自由度。同时由于加工过程中受力较大，受力方向较多，还应考虑如何才能实现很好的夹紧，以便进行相应的机械加工。其次还应考虑如何提高劳动生产率，降低劳动强度。本专用夹具将用于 Z535 立式钻床的加工。 4.2夹具设计 4.2.1 定位方
