支架工艺规程及铣Φ30mm孔上端面的夹具设计【CAD图纸和说明书】

收藏

资源目录
跳过导航链接。

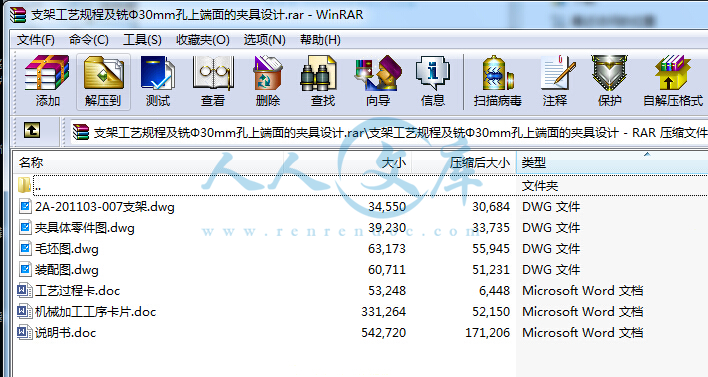

支架工艺规程及铣Φ30mm孔上端面的夹具设计【CAD图纸和说明书】.rar
支架工艺规程及铣Φ30mm孔上端面的夹具设计
说明书.doc---(点击预览)
机械加工工序卡片.doc---(点击预览)
工艺过程卡.doc---(点击预览)
2A-201103-007支架.dwg
夹具体零件图.dwg
毛坯图.dwg

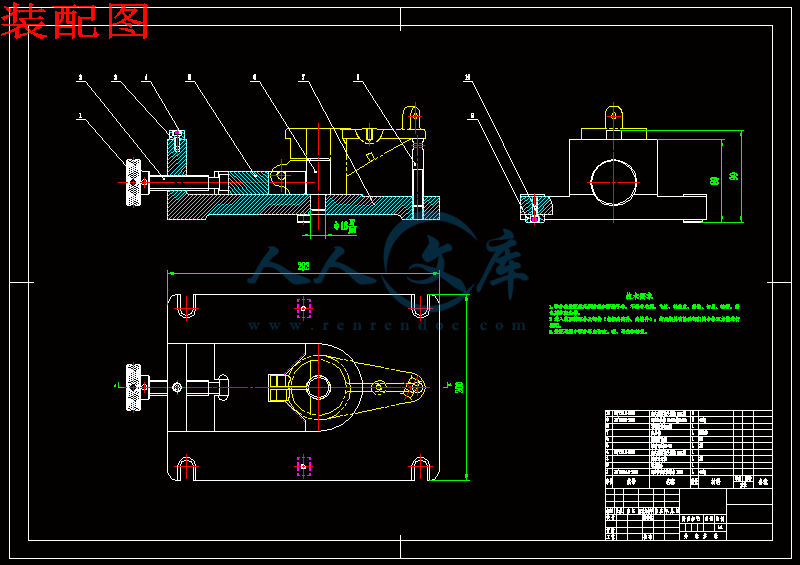

装配图.dwg
压缩包内文档预览:(预览前20页/共31页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:477092    类型:共享资源    大小:393.18KB    格式:RAR    上传时间:2015-09-10 上传人:好资料QQ****51605 IP属地:江苏
20
积分
关 键 词:
支架 工艺 规程 30 mm 妹妹 上端 夹具 设计 cad 图纸 以及 说明书 仿单
资源描述:

摘  要


本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

支架加工工艺规程及其铣Φ30mm孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。


关键词:工艺、工序、切削用量、夹紧、定位、误差。



目    录




序言…………………………………………………………………1


一. 零件分析  ……………………………………………………2

1.1 零件作用  ………………………………………………2

1.2零件的工艺分析 …………………………………………2


二. 工艺规程设计…………………………………………………2

2.1确定毛坯的制造形式 ……………………………………2

2.2基面的选择传 ……………………………………………2

2.3制定工艺路线 ……………………………………………3

2.4机械加工余量、工序尺寸及毛坯尺寸的确定 …………3

2.5确定切削用量及基本工时………………………………4


三  夹具设计……………………………………………………16

3.1问题的提出………………………………………………16

3.2定位基准的选择…………………………………………16

3.3切削力及夹紧力计算……………………………………17

3.4定位误差分析……………………………………………19

3.5定向键与对刀装置设计…………………………………19

3.6夹具设计及操作简要说明………………………………23


总 结………………………………………………………………25

致 谢………………………………………………………………26

参考文献 …………………………………………………………27





序   言

机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

支架的加工工艺规程及其铣的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。

本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。






一、零件的分析


1.1  零件的作用

支架的作用,待查

1.2  零件的工艺分析

支架有3组加工面且有位置度要求。

1:以Φ70底面为基准的加工面,这组加工面主要的是上下端面,

2:以Φ70外圆和Φ30外圆为基准的加工面,这组加工面主要Φ

30的孔。

3;以Φ30孔为基准的加工面,这组加工面主要剩余的其他各面和孔及槽

二. 工艺规程设计


2.1  确定毛坯的制造形式

零件的材料为HT200,根据生产纲领以及零件在工作过程中所受的载荷情况,选用砂型机铸造。


2.2  基面的选择

基面的选择是工艺规程设计中的重要工作之一。基面选择的正确合理,可以使加工质量得到保证,生产率得到提高。否则,加工工艺过程中会问题百出。

粗基准的选择:对支架这样的零件来说,选择好粗基准是至关重要。以零件的上端的不加工平面作为粗基准。支架外轮廓用短V形块定位,可以消除


内容简介:
的 机械加工工艺过程卡片 零件号 工序号 工序名称 设备 夹具 刀具 量具 名称 型号 名称 规格 名称 规格 名称 规格 铸造 时效处理 粗铣 30mm 的孔底端面 立式铣床 X51 专用夹具 高速钢端铣刀 粗铣 30mm 的孔上端面 立式铣床 X51 专用夹具 高速钢端 铣刀 钻 .扩 .铰 30mm 孔及上端处倒角 立式钻 床 Z525 专用夹具 麻花钻,扩孔钻 铰刀 钻 M10 的螺纹底孔 立式钻 床 X51 专用夹具 麻花钻 锪 11mm 孔 立式钻床 Z525 专用夹具 锪孔刀 VIII 铣削 3mm 的槽 卧式铣床 X62 专用夹具 三面刃铣刀 I 铣削 2mm 的槽 卧式铣 床 X62 专用夹具 三面刃铣刀 X 钻削 M6 的螺纹底孔 立式钻床 Z525 专用夹具 麻花钻 XI 钻 8mm 孔 立式钻床 Z525 专用夹具 麻花钻 XII 攻螺纹 M10 和 M6 立式钻床 Z525 专用夹具 丝锥 XIII 终检, 入库 nts 机械加工工序卡片 产品型号 零件图号 III 产品名称 零件名称 支 架 共 10 页 第 1 页 车间 工序号 工序名称 材 料 牌 号 金工车间 III 铣端面 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸 造 设备名称 设备型号 设备编号 同时加工件数 立式 铣床 X51 夹具编号 夹具名称 切削液 专用铣夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/z mm 机动 辅助 1 粗铣 30mm 的孔底端面 高速钢 端铣刀 750 141.3 0.2 3.0 1 0.481 0.216 nts 机械加工工序卡片 产品型号 零件图号 IV 产品名称 零件名称 支 架 共 10 页 第 2 页 车间 工序号 工序名称 材 料 牌 号 金工车间 IV 铣端面 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸 造 设备名称 设备型号 设备编号 同时加工件数 立式 铣 床 X51 夹具编号 夹具名称 切削液 专用 铣 夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给 次数 工步工时 r/min m/min mm/z mm 机动 辅助 1 粗铣 30mm的孔上端面 高速钢 端 铣刀 141.3 375 0.2 3.0 1 0.485 0.169 nts 机械加工工序卡片 产品型号 零件图号 V 产品名称 零件名称 支 架 共 10 页 第 3 页 车间 工序号 工序名称 材 料 牌 号 金工车间 V 钻孔 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸 造 设备名称 设备型号 设备编号 同时加工件数 立式钻 床 Z525 夹具编号 夹具名称 切削液 专用铣夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/z mm 机动 辅助 1 钻 26 孔至 28 麻花钻 375 24.72 0.25 1.0 1 0.768 0.361 2 扩 28 孔至 29.85 扩孔刀 375 25.2 0.25 0.925 1 0.767 0.164 3 铰 29.85孔至 30 铰刀 375 25.4 0.25 0.75 1 0.766 0.137 nts 机械加工工序卡片 产品型号 零件图号 VI 产品名称 零件名称 支 架 共 10 页 第 4 页 车间 工序号 工序名称 材 料 牌 号 金工车间 VI 钻孔 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸 造 设备名称 设备型号 设备编号 同时加工件数 立式钻 床 Z525 夹具编号 夹具名称 切削液 专用钻夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 1 钻 M10 的螺纹底孔 麻花钻 1360 17.0 0.22 33.25 1 0.026 0.328 nts 机械加工工序卡片 产品型号 零件图号 VII 产品名称 零件名称 支 架 共 10 页 第 5 页 车间 工序号 工序名称 材 料 牌 号 金工车间 VII 锪 孔 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 设备名称 设备型号 设备编号 同时加工件数 钻 床 Z525 夹 具编号 夹具名称 切削液 专用 钻 夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 1 锪 孔 11mm 锪孔刀 375 21.4 0.25 1.75 1 0.326 0.218 2 3 4 nts 机械加工工序卡片 产品型号 零件图号 VIII 产品名称 零件名称 支 架 共 10 页 第 6 页 车间 工序号 工序名称 材 料 牌 号 金工车间 VIII 铣槽 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 锻造 设备名称 设备型号 设备编号 同时加工件数 卧式 铣 床 X62 夹具编号 夹具名称 切削液 专用铣夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 1 铣削 3mm 的槽 三面刃铣刀 475 477 0.2 3 1 0.057 0.014 2 3 4 nts 机械加工工序卡片 产品型号 零件图号 IX 产品名称 零件名称 支 架 共 10 页 第 7 页 车间 工序号 工序名称 材 料 牌 号 金工车间 IX 钻孔 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 锻造 设备名称 设备型号 设备编号 同时加工件数 卧式铣 床 X62 夹具编号 夹具名称 切削液 专用钻夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 1 铣削 2mm 的槽 三面刃铣刀 475 477 0.2 2 1 0.031 0.012 2 3 4 nts 机械加工工序卡片 产品型号 零件图号 X 产品名称 零件名称 支 架 共 10 页 第 8 页 车间 工序号 工序名称 材 料 牌 号 金工车间 X 钻孔 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 锻造 设备名称 设备型号 设备编号 同时 加工件数 立式 钻 床 Z525 夹具编号 夹具名称 切削液 专用铣夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 1 钻削 M6 的螺纹底孔 麻花钻 1360 16.8 0.22 2.5 1 0.013 0.009 2 nts 机械加工工序卡片 产品型号 零件图号 XI 产品名称 零件名称 支 架 共 10 页 第 9 页 车间 工序号 工序名称 材 料 牌 号 金工车间 XI 钻孔 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸 造 设备名称 设备型号 设备编号 同时加工件数 立式 钻 床 Z525 夹具编号 夹具名称 切削液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/z mm 机动 辅助 1 钻 8mm 的孔 麻花钻 580 16.39 0.43 9.5 1 0.084 0.016 2 3 4 nts 机械加工工序卡片 产品型号 零件图号 XII 产品名称 零件名称 支 架 共 10 页 第 10 页 车间 工序号 工序名称 材 料 牌 号 金工车间 XII 攻丝 HT200 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸 造 设备名称 设备型号 设备编号 同时加工件数 钻 床 Z525 夹具编号 夹具名称 切削液 专用钻夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 1 攻螺纹 M10mm 丝锥 195 13.4 0.1 0.75 1 0.931 0.249 2 攻丝 M6 丝锥 195 13.4 0.1 0.5 1 0.914 0.213 3 4 nts nts 毕业设计说明书 题目: 支架 工艺规程及 铣 30mm 孔上端面的 夹具设计 学 生 : 学 号: 专 业: 班 级: 指导老师: nts 摘 要 本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。 支架 加工工艺规程及其 铣 30mm 孔 的夹 具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。 关键词 :工艺、工序、切削用量、夹紧、定 位、误差。 nts ABSTRCT This design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge. The reduction gear box body components technological process and its the processing 140 hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement. Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error nts 目 录 序言 1 一 . 零件分析 2 1.1 零件作用 2 1.2 零件的工艺分析 2 二 . 工艺规程设计 2 2.1 确定毛坯的制造形式 2 2.2 基面的选择 传 2 2.3 制定工艺路线 3 2.4 机械加工余 量、工序尺寸及毛坯尺寸的确定 3 2.5 确定切削用量及基本工时 4 三 夹具设计 16 3.1 问题的提出 16 3.2 定位基准的选择 16 3.3 切削力及夹紧力计算 17 3.4 定位误差分析 19 3.5 定向键与对刀装置设计 19 3.6 夹具设计及操作简要说明 23 总 结 25 致 谢 26 参考文献 27 nts 第 1 页 共 27 页 序 言 机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲, 机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。 支架的加工工艺规程及其 铣 的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。 本次设计也要培养自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成 本次设计。 本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。 nts 第 2 页 共 27 页 一、 零件的分析 1.1 零件的作用 支架 的作用,待查 1.2 零件的工艺分析 支架 有 3 组 加工面 且有 位置度要求 。 1:以 70 底面为基准的 加工面 ,这组加工面主要 的 是 上下端面 , 2:以 70 外圆和 30 外圆为基准的加工面,这组加工面主要 30 的 孔 。 3;以 30 孔为基准的加工面,这组加工面主要剩余的其他各面和孔及槽 二 . 工艺规程设计 2.1 确定毛坯的制造形式 零件的材料为 HT200,根据生产纲领以及零件在工作过程中所受的载荷情况, 选用砂型机铸造。 2.2 基面的选择 基面的选择是工艺规程设计中的重要工作之一。基面选择的正确合理,可以使加工质量得到保证,生产率得到提高。否则,加工工艺过程中会问题百出。 粗基准的选择:对 支架 这样的零件来说,选择好粗基准是至关重要。以零件的上端的不加工平面作为粗基准。 支架 外轮廓用短 V 形块定位,可以消除 x 、 y 两个自由度, 再用一个 底 面定位,nts 第 3 页 共 27 页 精 基准的选择:根据 基准重合原则,选取 泵体外轮廓 及已加工的底面作 为精基准。 2.3 制定工艺路线 制订工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。通过仔细考虑零件的技术要求后, 制定以下工艺方案 : 方案 : 工序 : 铸造 工序 : 时效处理 工序 : 粗铣 30mm 的孔底端面 工序 : 粗铣 30mm 的孔上端面 工序 : 钻 .扩 .铰 30mm 孔及上端处倒角 工序 : 钻 M10 的螺纹底孔 工序 : 锪 11mm 孔 工序 : 铣削 3mm 的槽 工序 : 铣削 2mm 的槽 工序 X: 钻削 M6 的螺纹底孔 工序 XI: 钻 8mm 孔 工序 XII: 攻螺纹 M10 和 M6 工 序 XIII:终 检,入库 2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 支架 材料为 HT200,重量为 3.074Kg,生产类型为大批量生产,采用砂型机铸造毛坯。 1、 不加工表面毛坯尺寸 不加工表面毛坯按照零件图给定尺寸为自由度公差,由铸造可直接获得。 nts 第 4 页 共 27 页 2、 支架 的 底面 由于 支架 底面要与其他接触面 接触 。 作为后序的基准,所以要进行精铣,其加工余量为 2.5mm。 3、 支架 的轴孔 毛坯为 除了 两 个大孔外的 实心, 其他 不铸造出孔。孔的精度要求介于 IT7 IT8 之间,参照参数文献,确定工艺尺寸余量 2.5 确定切削用量及基 本工时 工序 I:铸造 工序 II:时效处理 工序: 粗铣 30mm 的孔底端面 1. 选择刀具 刀具选取 高速钢端铣刀 ,刀片采用 YG8, mma p 0.3 , mmd 750 , min/125 mv , 4z 。 2. 决定铣削用量 1) 决定铣削深度 因为加工余量不大, 一次加工完成 mma p 0.3 2) 决定每次进给量及切削速度 根据 X51 型铣床说明书,其功率为为 7.5kw, 中等系统刚度。 根据表查出 齿/2.0 mmf z ,则 m in/48.6637512510001000 rd vn s 按机床标准选取wn 750 min/r m in/3.141100 0 75075100 0 mdnv w nts 第 5 页 共 27 页 当wn 750r/min 时 rmmznff wzm /6 0 07 5 042.0 按机床标准选取 rmmfm /6003) 计算工时 切削工时: mml 60 , mml 91 , mml 32 ,则机动工时为 m in481.02.0750 397021 xfn llltwm工序: 粗铣 30mm的孔上端面 1. 选择刀具 刀具选取 高速钢端铣刀 ,刀片采用 YG8, mma p 0.3 , mmd 750 , min/150 mv , 4z 。 2. 决定铣削用量 4) 决定铣削深度 因为加工余量不大,故可在一次走刀内铣完,则 mma p 0.3 5) 决定每次进给量及切削速度 根据 X51 型铣床说明书,其功率为为 7.5kw,中等系统刚度。 根据表查出 齿/2.0 mmf z ,则 m in/1.7 9 6751 5 01 0 0 01 0 0 0 rd vn s 按机床标准选取wn 750 min/r m in/3.141100 0 75075100 0 mdnv w nts 第 6 页 共 27 页 当wn 750r/min 时 rmmznff wzm /6 0 07 5 042.0 按机床标准选取 rmmfm /6006) 计算工时 切削工时: l=70 mml 91 , mml 32 ,则机动工时为 min485.02.0750 370921 xfn llltwm工序: 钻 .扩 .铰 30mm孔及上端处倒角 工步一:钻 28mm孔 确定进给量 f :根据参考文献 表 2-7,当钢的MPab 800 , d= 28 时, rmf /47.039.0 。由于本零件在加工 28 孔时属于低刚度零件,故进给量应乘以系数 0.75,则 rmmf /35.029.075.047.039.0 根据 Z525 机床说明书,现取 rmmf /25.0 切削速度:根据参考文献 表 2-13 及表 2-14,查得切削速度 min/18 mv 所以 m in/2.33728 1810001000 rd vnws 根据机床说明书,取 min/375 rnw ,故实际切削速度为 m in/72.241000 375281000 mndv ww nts 第 7 页 共 27 页 切削工时: mml 71 , mml 11 , mml 32 ,则机动工时为 m in768.025.0375317121 fnllltwm工步二:扩 29.85mm 孔 确定进给量 f :根据参考文献 表 2-7,当钢的MPab 800 , d= 29.85 时, rmf /47.039.0 。由于本零件在加工 29.85 孔时属于低刚度零件,故进给量应乘以系数 0.75,则 rmmf /35.029.075.047.039.0 根据 Z525 机床说明书,现取 rmmf /25.0 切削速度:根据参考文献 表 2-13 及表 2-14,查得切削速度 min/18 mv 所以 m in/2.2 9 885.29 181 0 0 01 0 0 0 rd vnws 根据机床说明书,取 min/375 rnw ,故实际切削速度为 m in/2.251000 37585.291000 mndv ww 切削工时: mml 71 , mml 9.01 , mml 32 ,则机动工时为 m in767.025.037539.07121 fnllltwm工步三:铰孔至 30mm nts 第 8 页 共 27 页 确定进给量 f :根据参考文献 表 2-7,当钢的MPab 800 , d= 30 时, rmf /47.039.0 。由于本零件在加工 30 孔时属于低刚度零件,故进给量应乘以系数 0.75,则 rmmf /35.029.075.047.039.0 根据 Z525 机床说明书,现取 rmmf /25.0 切削速度:根据参考文献 表 2-13 及表 2-14,查得切削速度 min/18 mv 所以 m in/9.29730 1810001000 rd vnws 根据机床说明书,取 min/375 rnw ,故实际切削速度为 m in/4.251000 375301000 mndv ww 切削工时: mml 71 , mml 1.01 , mml 32 ,则机动工时为 m in766.025.037531.07121 fnllltwm工序 VI: 钻 M10 的螺纹底孔 1. 选择钻头 选择高速钢麻花钻钻头,粗钻时 do=8.5mm,后角 o 16 ,二重刃长度 1202 450 30 2.选择切削用量 ( 1)决定进给量 nts 第 9 页 共 27 页 查切 rmmf /02218.0 按 钻 头 强 度 选 择 rmmf /50.0 按 机 床 强 度 选 择rmmf /53.0 最终决定选择机床已有的进给量 rmmf /22.0 经校验校验成功。 ( 2)钻头磨钝标准及寿命 后刀面最大磨损限度(查切)为 0.5 0.8mm,寿命 min20T ( 3)切削速度 查切 rmmvc /18修正系数 0.1TVK0.1MVK0.1tvK 0.1Kxv 0.11 vK 10apvK 故 rmmvc /18 。 m in/1 4 3 21 0 0 00rd vn s 查切机床实际转速为 min/1360 rnc 故实际的切削速度 rmmndv sc /1.1710000 ( 4)校验扭矩功率 mc MM Ec PP 故满足条件,校验成立。 .计算工时 m in026.022.01 3 6 0 325.426 nfLt m 工序 VII:锪孔 11mm 确定进给量 f :根据参考文献 表 2-7,当钢的nts 第 10 页 共 27 页 MPab 800 , d= 11 时, rmf /47.039.0 。由于本零件在加工 11 孔时属于低刚度零件,故进给量应乘以系数 0.75,则 rmmf /35.029.075.047.039.0 根据 Z525 机床说明书,现取 rmmf /25.0 切削速度:根据参考文献 表 2-13 及表 2-14,查得切削速度 min/18 mv 所以 m in/3.31211 1810001000 rd vnws 根据机床说明书,取 min/375 rnw ,故实际切削速度为 m in/4.21100 0 37511100 0 mndv ww 切削工时: mml 12 , mml 25.11 , mml 32 ,则机动工时为 min326.025.0375325.11221 fnllltwm工序 VIII: 铣削 3mm 的槽 卧式铣床 X62 选择刀具 刀具选取高速钢三面刃铣刀,刀片采用 YG8, mma p 0.3 , mmd 500 , min/75 mv , 4z 。 2. 决定铣削用量 1) 决定铣削深度 nts 第 11 页 共 27 页 因为加工余量不大,故可在一次走刀内铣完,则 mma p 0.3 7) 决定每次进给量及切削速度 根据 X62 型铣床说明书,其功率为为 7.5kw,中等系统刚度。 根据表查出 齿/2.0 mmfz ,则 m in/2.1 1 9 450 751 0 0 01 0 0 0 rd vn s 按机床 标准选取wn 1450 min/r m in/4771000 1450501000 mdnv w 当wn 1450r/min 时 rmmznff wzm /1 1 6 01 4 5 042.0 按机床标准选取 rmmfm /11608) 计算工时 切削工时: mml 401 , mml 32 ,则机动工时为 m in057.0475 34021 fn lltwm工序 IX: 铣削 2mm 的槽 卧式铣床 X62 选择刀具 刀具选取高速钢三面刃铣刀,刀片采用 YG8, mma p 0.2 , mmd 500 , min/75 mv , 4z 。 2. 决定铣削用量 nts 第 12 页 共 27 页 1) 决定铣削深度 因为加工余量不大,故可在一次走刀内铣完,则 mma p 0.2 9) 决定每次进给量及切削速度 根据 X62 型铣床说明书,其功率为为 7.5kw,中等系统刚度。 根据表查出 齿/2.0 mmfz ,则 m in/2.1 1 9 450 751 0 0 01 0 0 0 rd vn s 按机床标准选取wn 1450 min/r m in/4771000 1450501000 mdnv w 当wn 1450r/min 时 rmmznff wzm /1 1 6 01 4 5 042.0 按机床标准选取 rmmfm /116010) 计算工时 切削工时: mml 221 , mml 32 ,则机动工时为 m in031.0475 32221 fn lltwm工序 X:钻削 M6 的螺纹底孔 1. 选择钻头 选择高速钢麻花钻钻头,粗钻时 do=5mm,后角 o 16 ,二重刃长度 1202 450 30 2.选择切削用量 ( 1)决定进给量 nts 第 13 页 共 27 页 查切 rmmf /02218.0 按 钻 头 强 度 选 择 rmmf /50.0 按 机 床 强 度 选 择rmmf /53.0 最终决定选择机床已有的进给量 rmmf /22.0 经校验校验成功。 ( 2)钻头磨钝标准及寿命 后刀面最大磨损限度(查切)为 0.5 0.8mm,寿命 min20T ( 3)切削速度 查切 rmmvc /18修正系数 0.1TVK0.1MVK0.1tvK 0.1Kxv 0.11 vK 10apvK 故 rmmvc /18 。 m in/1 4 3 21 0 0 00rd vn s 查切机床实际转速为 min/1360 rnc 故实际的切削速度 rmmndv sc /8.1610000 ( 4)校验扭矩功率 mc MM Ec PP 故满足条件,校验成立。 .计算工时 m in013.022.01 3 6 0 35.012 nfLt m 工序 XI:钻 8mm 的孔 选择 8mm 高速钢锥柄标准麻花钻(见工艺手册nts 第 14 页 共 27 页 表 3.1 6) 0 . 4 3 /f m m r机(切削表 2.7 和工艺表 4.2 16) 1 5 / m i ncVm查(切削表 2.15)硬度 200 217 min/r7.5308x 15x1000D1000 cVn按机床选取 r/min580机n(工艺表 4.2 5) 实际切削速度: m in/m39.161 0 0 0 580x8x1 0 0 0Dn 机cV基本工时: m in0 8 4.0m in43.0x5 8 03410f 21 机机nlllt 工序 XII: 攻丝 M10, M6 工步一: 攻螺纹 M10mm 。 mmmv /15 min/217rns按机床选取 min/195 rnw ,则 mmrv /4.13 机动时 mml 11 , mml 21 , 攻 M10 丝 孔 m in931.01.0195 )211()( 1 nf llt m 工步二: 攻丝 M6 攻螺纹 M6mm 。 mmmv /15 nts 第 15 页 共 27 页 min/217rns按机床选取 min/195 rnw ,则 mmrv /4.13 机动时 mml 12 , mml 1.01 , mml 32 攻 M6 孔 m in914.01.0195 )31.012()( 21 nf lllt m 工序 XIII: 终检,入库 nts 第 16 页 共 27 页 三 、 夹具设计 为了提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用夹具。 由指导老师的分配,决定 设计和第 IV 工序的 铣 30 孔 上端面的铣 床夹具 。 铣 30 孔 上端面 的夹具 3.1:问题的提出 本夹具主要用于 铣 30 孔的上端面 ,因为 30 孔的上端面在第 IV 工序,只加工了 30 孔的上端面, 因此定位基准不好选择,自身和其他没有位置度要求,我们采用没加工的 26 孔, 30外圆 及其端面 作为定位基准。 3.2 定位基准的选择 拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理,否则将直接影响所制定的 零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理,或是使夹具设计更加困难甚至达不到零件的加工精度(特别是位置精度)要求。因此我们应该根据零件图的技术要求,从保证零件的加工精度要求出发,合理选择定位基准。此零件图没有较高的技术要求,也没有较高的平行度和对称度要求,所以我们应考虑如何提高劳动效率,降低劳动强度,提高加工精度。 我们采用 26 的 孔 , 30 的外圆 及其 端面作为定位基准 nts 第 17 页 共 27 页 3.3 切削力及夹紧力计算 ( 1)刀具: 采用 端 铣刀 50mm z=24, 机床: x51W 立式 铣床 由 3 所列公式 得 FVFzFwqueyzXpFndzafaCF0 查表 9.4 8 得其中: 修正系数 0.1vk30FC 83.0Fq 0.1FX 65.0Fy 83.0Fu 8Pa z=24 0Fw 代入上式,可得 F=889.4N 因在计算切削力时,须把安全系数考虑在内。 安全系数 K=4321 KKKK其中: 1K 为基本安全系数 1.5 2K 为加工性质系数 1.1 3K为刀具钝化系数 1.1 4K 为断续切削系数 1.1 所以 NKFF 7.1775 ( 2) 夹紧力的计算 选用夹紧螺钉夹紧机 由 FKffN 21 其中 f为夹紧面上的摩擦系数,取 25.021 ff nts 第 18 页 共 27 页 F= zP +G G 为工件自重 Nff FN 4.355121 夹紧螺钉: 公称直径 d=16mm,材料 45 钢 性能级数为 6.8级 MPaB 1006 M P aBs 480108 螺钉疲劳极限: M P aB 19260032.032.01 极限应力 幅: M Pakkk ma 76.511l i m 许用应力幅: M P aS aaa 3.17l i m 螺钉的强度校核:螺钉的许用切应力为 ss s=3.54 取 s=4 得 MPa120 8.2242c HdF 满足要求 M P adNc1543.1 2 经校核: 满足强度要求,夹具安全可靠, 使用快速螺旋定位机构快速人工夹紧,调节夹紧力调节装置,即可指定可靠的夹紧力 nts 第 19 页 共 27 页 3.4 定位误差分析 工件的工序基准为孔心,当工件孔径为最大,定位销的孔径为最小时,孔心在任意方向上的最大变动量等于孔与销配合的最大间隙量。本夹具是用来在铣床上加工,所以工件上孔与夹具上的定位销保持固定接触。此时可求出孔心在接触点与销中心连线方向上的最大变动量为孔径公差多一半。工件的定位基准为孔心。工序尺寸方向与固定接触点和销中心连线方向相同,则其定位误差为: Td=Dmax-Dmin 本工序采用一 活动 V型块,一挡快 定位,工件始终靠近挡 块的一面 。但是,由于 此道工序后还有精加工,因此本道工序要求不高 ,故应当能满足定位要求。 3.5 定向键与对刀装置设计 定向键安装在夹具底面的纵向槽中,一般使用两个。其距离尽可能布置的远些。通过定向键与铣床工作台 T 形槽的配合,使夹具上定位元件的工作表面对于工作台的送进方向具有正确的位置。 根据 GB2207 80 定向键结构如图所示: o图 3.3 夹具体槽形与螺钉图 根据 T 形槽的宽度 a=14mm 定向键的结构尺寸如下 : nts 第 20 页 共 27 页 表 3.1 定向键 数据表 B L H h D
