250型齿爪式粉碎机设计

齿爪式饲料粉碎机的设计【优秀机械设备全套课程毕业设计含9张CAD图纸】

【39页@正文15400字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

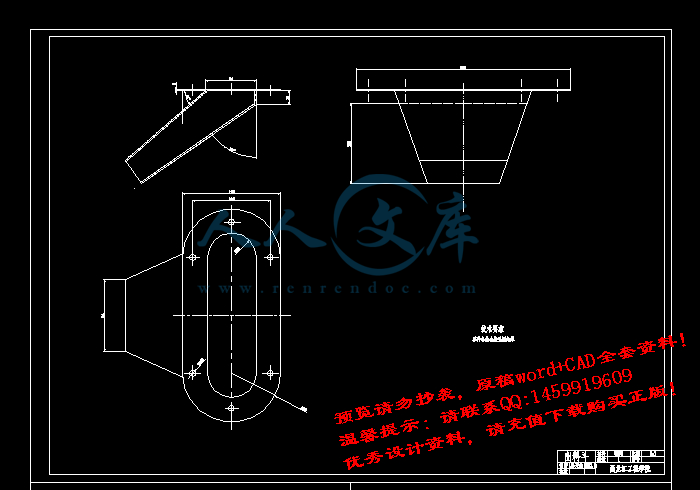

A0 定齿盘出料斗3张.dwg

A4 零件图合计5张.dwg

目录.doc

装配A0.dwg

齿爪式饲料粉碎机设计.doc

摘要Ⅰ

AbstractⅡ

第1章绪论1

1.1研究饲料粉碎机的目的1

1.2发展动态1

1.3研究方向2

1.4发展前景2

1.5研究方向3

1.6粉碎设备类别及其特点3

1.7粉碎原理4

1.7.1机械粉碎设备5

第2章总体方案确定9

2.1基本内容9

2.2齿爪式粉碎机的基本构成部件9

2.3齿爪式粉碎机的工作原理10

2.4主要工作部件11

2.4.1动齿盘11

2.4.2定齿盘12

2.4.3筛网12

2.5本章小结13

第3章主要部件的选型和设计14

3.1动、定齿盘直径和粉碎室宽度的确定14

3.1.1动齿盘的齿数和齿的尺寸14

3.1.2定齿盘的齿数和齿的尺寸16

3.2筛网16

3.3进料斗17

3.4动力装置和传动装置的设计计算17

3.5轴的设计计算及校核21

3.5.1轴的设计原则21

3.5.2求粉碎机上的轴的功率和转矩22

3.5.3初步确定轴的最小直径22

3.5.4轴的结构设计22

3.5.5求轴上的载荷23

3.5.6按弯扭合成应力校核轴的强度24

3.5.7精确校核轴的疲劳强度24

3.6键的选择和校核28

3.6.1键的选择28

3.6.2键的校核28

3.7本章小结29

结论30

参考文献31

致谢32

附录33

1.生产操作33

2.设备维护34

3.筛网的修理和更换34

4.V带的张紧与维护35

齿爪式饲料粉碎机设计

摘要：本人此次设计的是250式齿爪式粉碎机，齿爪式粉碎机是一种固定锤式粉碎机。工作时，料斗的物料借自重和负压吸力而进入粉碎室的中央，受离心力和气流作用，自内圈向外圈运动，同时受到动、定齿爪和筛片的冲击、剪切、摩擦作用而被粉碎，利用动齿盘旋转时形成的风压，将粉碎物通过筛孔，从出料口吹出。动力采用常用的皮带轮驱动，主要机构有机体、动齿盘、定齿盘、环筛、喂料斗等部分，用于谷物和油料的粉碎。

??? 关键词：齿爪式粉碎机；动齿爪；定齿爪

Design of the disk mill

Abstract: This designed the 250-style claw-type disk mill,the disk mill is a claw-type hammer mill fixed. the material hopper by vacuum suction forces to smash into the central chamber, by centrifugal force and airflow effect, since the inner circle outward movement, by moving at the same time, claws and teeth will be the impact of screening films, shear, friction the role of being crushed, the use of dynamic form tooth plate rotates the wind, will smash through the sieve material, the material from the mouth begins. The use of commonly used power-driven pulley, the principal organs of an organism, moving teeth set teeth set disk, Central screen, feed hopper and other parts, and fuel used to crush grain.

Key words: disk mill；dynamic tooth claw；claw set teeth第1章绪论

1.1 研究饲料粉碎机的目的

饲料粉碎的质量，对畜牧业的发展有着重要的意义。粉碎，是提高饲料质量的必要条件，饲料过粗，畜禽不易消化吸收，浪费饲料。因为，动物对饲料的消化吸收主要依靠酶的作用。粉碎过的保证质量要求的饲料，单位重量颗粒数目多，表面极大，酶的作用强，动物消化吸收较好。但也不是饲料越细效果越好，如果饲料过细，经过畜禽消化道时易结团等很多因素的影响反而不利于消化吸收，甚至引起疾病或造成不应有的损失。所以，设计合理配套的粉碎机械很有必要。

齿爪式粉碎机的结构组成，使得该机除了粉碎作用外还兼有混合搅拌的作用，饲料在机内从中间向四周扩散，相当于经过多个粉碎室，因而可达到均匀的高细货品力度。

1.2 发展动态

目前，随着我国农业机械化水平不断提高，使得各项农业活动有了飞速的发展和提升，尤其是作物种植的密度增大和单位面积产率大幅度增加，这就使得收获后的秸秆处理成为了音响农业货的的一大难题，传统农家肥已经不能吸纳过多的作物秸秆，而现行的农田焚烧秸秆，会导致升天环境的破坏及增加火灾隐患，就目前来说已经被国际征服部门命令禁止。此外，秸秆的粉碎也出现了一系列想要的问题和危害，例如，病虫害的泛滥和对后期播种出苗率的影响。

参考文献

［1］王与、王顺喜. 饲料粉碎机发展现状分析[J].粮食与饲料工业2007，10

［2］王卫国. 饲料粉碎粒度最新研究进展[J]. 稂食与饲料工业2009，11

［3］潘树良．小型爪式粉碎机常见故障[J]．农机具之友，2007，（03）

［4］段长勇等.发展饲料玉米优化农牧业结构.[J]．饲料与畜牧．2010，（1）：28~29．

［5］王三民．机械原理与设计[M]．北京．机械工业出版社．2001．

［6］机械设计手册编委会．机械设计手册[M]．北京．机械工业出版社．2004．

［7］食品工业与设备[M]．中国轻工业出版社，2000．

［8］王三民主编．机械原理与课程设计[M]．北京：机械工业出版社，2004．

［9］成大先主编．机械设计手册（单行本）［减（变）速器．电机与电器］[M]．北京：化学工业出版社，2004．

［10］王世刚主编．机械设计实践[M]．哈尔滨：哈尔滨工程大学出版社，2003．

［11］成大先主编．机械设计手册（单行本）［机械传单］[M]．北京：化学工业出版社，2004．

［12］王三民．诸问俊主编．机械原理与设计[M]．北京：机械工业出版社，2000．

［13］刘品主编．机械精度设计与检测基础[M]．哈尔滨：哈尔滨工业出版社，2004．

［14］工程制图基础／武汉理工大学等五院校《工程制图基础》编写组编[M]．北京．高等教育出版社，2003．

［15］农产品加工机械[M].长沙.湖南科技出版社.2002．

［16］唐敬麟主编．破碎与筛分机械设计选用手册[M]．化学工业出版社 2001．

内容简介：: 目录摘要 . Abstract . 第 1章绪论 . 1 1.1研究饲料粉碎机的目的 . 1 1.2发展动态 . 1 1.3研究方向 . 2 1.4发展前景 . 2 1.5研究方向 . 3 1.6粉碎设备类别及其特点 . 3 1.7粉碎原理 . 4 1.7.1机械粉碎设备 . 5 Ghuuyh9 . 8 第 2章总体方案确定 . 9 2.1基本内容 . 9 2.2齿爪式粉碎机的基本构成部件 . 9 2.3齿爪式粉碎机的工作原理 . 10 2.4主要工作部件 . 11 2.4.1动齿盘 . 11 2.4.2定齿盘 . 12 2.4.3筛网 .12 2.5本章小结 . 13 第 3章主要部件的选型和设计 .14 3.1动、定齿盘直径和粉碎室宽度的确定 . 14 3.1.1动齿盘的齿数和齿的尺寸 . 14 3.1.2定齿盘的齿数和齿的尺寸 . 16 3.2筛网 . 16 nts3.3进料斗 . 17 3.4动力装置和传动装置的设计计算 . 17 3.5轴的设计计算及校核 . 21 3.5.1轴的设计原则 . 21 3.5.2求粉碎机上的轴的功率和转矩 . 22 3.5.3初步确定轴的最小直径 . 22 3.5.4轴的结构设计 . 22 3.5.5求轴上的载荷 . 23 3.5.6按弯扭合成应力校核轴的强度 . 24 3.5.7精确校核轴的疲劳强度 . 24 3.6键的选择和校核 . 28 3.6.1键的选择 . 28 3.6.2键的校核 . 28 3.7本章小结 . 29 结论 .30 参考文献 .31 致谢 .32 附录 .33 1.生产操作 . 33 2.设备维护 . 34 3.筛网的修理和更换 . 34 4.V带的张紧与维护 . 35 nts 1 目录摘要 . Abstract . 第 1章绪论 . 1 1.1 研究饲料粉碎机的目的 .1 1.2 发展动态 .1 1.3 研究方向 .2 1.4 发展前景 .2 1.5 研究方向 .3 1.6 粉碎设备类别及其特点 .3 1.7 粉碎原理 .4 1.7.1 机械粉碎设备 .5 第 2章总体方案确定 . 9 2.1 基本内容 .9 2.2 齿爪式粉碎机的基本构成部件 .9 2.3 齿爪式粉碎机的工作原理 .10 2.4 主要工作部件 . 11 2.4.1 动齿盘 . 11 2.4.2 定齿盘 .12 2.4.3 筛网 . 12 2.5 本章小结 .13 第 3章主要部件的选型和设计 . 14 3.1 动、定齿盘直径和粉碎室宽度的确定 .14 3.1.1 动齿盘的齿数和齿的尺寸 .14 3.1.2 定齿盘的齿数和齿的尺寸 .16 3.2 筛网 .16 3.3 进料斗 .17 nts 2 3.4 动力装置和传动装置的设计计算 .17 3.5 轴的设计计算及校核 .21 3.5.1 轴的设计原则 .21 3.5.2 求粉碎机上的轴的功率和转矩 .22 3.5.3 初步确定轴的最小直径 .22 3.5.4 轴的结构设计 .22 3.5.5 求轴上的载荷 .23 3.5.6 按弯扭合成应力校核轴的强度 .24 3.5.7 精确校核轴的疲劳强度 .24 3.6 键的选择和校核 .28 3.6.1 键的选择 .28 3.6.2 键的校核 .28 3.7 本章小结 .29 结论 . 30 参考文献 . 31 致谢 . 32 附录 . 33 1.生产操作 .33 2.设备维护 .34 3.筛网的修理和更换 .34 4.V 带的张紧与维护 .35 nts 3 齿爪式饲料粉碎机设计摘要：本人此次设计的是 250 式齿爪式粉碎机，齿爪式粉碎机是一种固定锤式粉碎机。工作时，料斗的物料借自重和负压吸力而进入粉碎室的中央，受离心力和气流作用，自内圈向外圈运动，同时受到动、定齿爪和筛片的冲击、剪切、摩擦作用而被粉碎，利用动齿盘旋转时形成的风压，将粉碎物通过筛孔，从出料口吹出。动力采用常用的皮带轮驱动，主要机构有机体、动齿盘、定齿盘、环筛、喂料斗等部分，用于谷物和油料的粉碎。关键词：齿爪式粉碎机；动齿爪；定齿爪 nts 4 Design of the disk mill Abstract: This designed the 250-style claw-type disk mill,the disk mill is a claw-type hammer mill fixed. the material hopper by vacuum suction forces to smash into the central chamber, by centrifugal force and airflow effect, since the inner circle outward movement, by moving at the same time, claws and teeth will be the impact of screening films, shear, friction the role of being crushed, the use of dynamic form tooth plate rotates the wind, will smash through the sieve material, the material from the mouth begins. The use of commonly used power-driven pulley, the principal organs of an organism, moving teeth set teeth set disk, Central screen, feed hopper and other parts, and fuel used to crush grain. Key words: disk mill； dynamic tooth claw； claw set teethnts 5 第 1章绪论 1.1 研究饲料粉碎机的目的饲料粉碎的质量，对畜牧业的发展有着重要的意义。粉碎，是提高饲料质量的必要条件，饲料过粗，畜禽不易消化吸收，浪费饲料。因为，动物对饲料的消化吸收主要依靠酶的作用。粉碎过的保证质量要求的饲料，单位重量颗粒数目多，表面极大，酶的作用强，动物消化吸收较好。但也不是饲料越细效果越好，如果饲料过细，经过畜禽消化道时易结团等很多因素的影响反而不利于消化吸收，甚至引起疾病或造成不应有的损失。所以，设计合理配套的粉碎机械很有必要。齿爪式粉碎机的结构组成，使得该机除了粉碎作用外还兼有混合搅拌的作用，饲料在机内从中间向四周扩散，相当于经过多个粉碎室，因而可达到均匀的高细货品力度。 1.2 发展动态目前，随着我国农业机械化水平不断提高，使得各项农业活动有了飞速的发展和提升，尤其是作物种植的密度增大和单位面积产率大幅度增加，这就使得收获后的秸秆处理成为了音响农业货的的一大难题，传统农家肥已经不能吸纳过多的作物秸秆，而现行的农田焚烧秸秆，会导致升天环境的破坏及增加火灾隐患，就目前来说已经被国际征服部门命令禁止。此外，秸秆的粉碎也出现了一系列想要的问题和危害，例如，病虫害的泛滥和对后期播种出苗率的影响。正是在这样的时代背景下，饲料、干饲料粉碎机械行业迎来了发展的大好时机，将作物秸秆粉碎后作为牲畜、家禽的供养饲料可谓是一举多得，大大解放了农业机械化的发展进程和水平。齿爪式粉碎机的结构组成，原料从定齿盘中部的进料管流入，有动齿盘最外层的两个搅拌齿拨入粉碎区，在告诉旋转的动齿盘与定齿盘上的圆齿和扁齿的摩擦下粉碎，饲料的离心力和摩擦力的作用下，有的与筛片碰撞弹回粉碎区再次遭受摩擦作用，有的与定齿相撞进入齿间进一步被磨碎，旋转的风压是合格的成品等穿过筛孔而别压出粉碎室，较大的颗粒则继续留在机内粉碎，这种粉碎机除了具有粉碎作用外海兼有混合搅拌的作用，饲料在机内从中间向四周扩散，相当于经过多个粉碎室，因而可达到均匀的高细货品粒度。 nts 6 1.3 国外饲料粉碎机发展情况锤片式粉碎机在国外饲料工业生产中应用最为广泛。由于在饲料所用原料上的差异，在欧洲的饲料多采用混合粉碎（先配料后粉碎），且经常没有任何谷物原料；而美国的饲料配方是以 50%的玉米或小麦为基础的，很少使用难以粉碎的比如燕麦、大麦之类的谷物等，原料水分也略低于欧洲。这样也就使得锤片式粉碎机向两个方向发展；首先在于美国的产品追求筛板面积大，而欧洲的讲究冲击齿板面积大。例如美国的 Champion 公司及 Jacobson 公司等标榜自己的产品为全周筛，而欧洲最为典型的是荷兰的 Van Aarsen 公司的 2D 系列锤片式粉碎机，其冲击齿板面积几乎达整个粉碎机室外周围面积的一半，占 46%；其次在于筛板的安装。美国锤片式粉碎机在安装、更换筛板时必须停机并且打开机壳才能进行，而欧洲的许多锤片式粉碎机是从轴间插入式，不需停机和打开机壳可抽出原有筛板；还有的机型可沿轴的一端插入从另一端抽出，还可实现自动遥控换筛，如 Van Aarsen 公司的 2D系列锤片式粉碎机两侧装有遥控电动换筛装置，在运行中就可以更换筛片。为使粉碎机粒度均匀合理，饲料行业尝试引入循环粉碎，先粉后筛、筛后再粉的分步粉碎工艺将粉碎机与筛分设备按一定的关系进行组合，粉碎机只负责粉碎，把控制粉碎物料粒度的任务交给了相配套的筛分设备。这样也就提高了粉碎产量和粉碎效率，降低了粉碎电耗。为避免不必要的粒度运动，还有其他变型粉碎机，如涡轮粉碎机，其特点为在粉碎室筛板的末尾或在与进料口约成 270角处，使未过筛的粗粒物料沿垂直方向向上抛出粉碎室，然后靠重力作用返回粉碎区。该机型的优点是不需要配备外设筛分设备，粗粒物料在机内自动循环；缺点是整机结构不对称，不能通过简单调换转子旋转方向来利用锤片的两侧。 1.4发展前景饲料行业属于高耗能行业之一，选购设备应该考虑到长期的节能使用，使用粉碎机也是如此，要优选低耗能产品，兼顾粒度和产量。每种粉碎机都有其最适合的工作场合，畜禽饲料粒度较粗，适合使用锤片式粉碎机，水产饲料要求高粒度，适于使用齿爪式粉碎机。齿爪式粉碎机在粉碎机粒度高、能耗低这两点上具有综合的优势，在水产饲料行业有良好的声誉，除蟹、鳗以及某些小型鱼虾类的饵料要求达到 95%过 80 甚至 100目，需要配备超微粉碎机外，一般水产饲料只要在 0.5 1.2mm筛孔范围内更换筛nts 7 片，齿爪式粉碎机的粉碎粒度完全可以满足绝大部分水生动物饲料的要求。可以这么说：齿爪式粉碎机是水产饲料行业最实用的粉碎机型。 1.5 研究方向从 1955 年起，我国开始研制饲料粉碎机，经过 50 多年的发展，我国饲料粉碎机械不论是产品品种、产品结构，还是在生产能力及综合性能都有了长足的发展和进步。经历了引进、消化吸收、自主开发、合资合作生产等几个阶段，目前我国饲料粉碎机械工业已具备一定的规模和水平，生产的饲料粉碎机械设备主要技术指标与国际水平基本相当。但是从整体上看，我国饲料粉碎机械工业尚处于由传统型向机械化、自动化和集约化过渡的起步阶段，仍然有许多问题需要努力解决，不断改进提高。近年来，我国养殖规模、养殖品种的多元化发展，对饲料粉碎机提出了新的要求，今后几年的粉碎机技术研究应主要集中在以下几个方面： 1.粉碎设备自动化调控水平有待提高。目前国内粉碎设备大多是单元操作机，作业时还停留在人工控制阶段。 2.主要易损部件消耗大，使用寿命有待进一步提高。目前我国粉碎机使用的锤片、筛片及齿板等易损件在性能、使用寿命上还与国际水平有一定差距。进一步研究如何提高锤片、齿爪和筛片的质量，降低单位产量的锤片、齿爪和筛片消耗率，延长其使用寿命，降低易损部件对粉碎成本的影响。 3.粉碎作业能耗高，效率低，生产能力与粉碎细度相互制约。尤其在微粉碎时，物料温升高，噪声大，粒度不均匀。提高粉碎机加工精度与装配精度 , 从结构上进行优化 , 降低粉碎机的噪声。 4.粉碎机的可靠性及整机质量需要进一步提高。 5.秸秆、草类专用粉碎机有待进一步开发农村中粉碎农作物秸秆饲料，仍普遍采用通用式粉碎机，如锤片式等。 6.生物质能源领域需要的新型物料粉碎机械亟待研究开发。 1.6 粉碎设备类别及其特点粉碎机一般分为机械式粉碎机、气流粉碎机、研磨机和低温粉碎机四个大类。 1.机械式粉碎机是以机械方式为主，对物料进行粉碎的机械，它又分为齿式粉碎机、锤式粉碎机、刀式粉碎机、涡轮式粉碎机、压磨式粉碎机和铣削式粉碎机。 (1)齿式粉碎机：由固定齿圈与转动齿盘的高速相对运行 ,对物料进行粉碎 (含 nts 8 冲击、剪切、碰撞、摩擦 )等的机器。 (2)锤式粉碎机：由高速旋转的活动锤击件与固定圈的相对运动 ,对物料进行粉碎(含锤击、碰撞、摩擦 )等的机器。锤式粉碎机又分活动锤击件为片状件的锤片式粉碎机和活动锤击件为块状件的锤块式粉碎机。 (3)刀式粉碎机：由高速旋转的刀板 (块、片 )与固定齿圈的相对运动对物料进行粉碎 (含剪切、碰撞、摩擦 )等的机器。刀式粉碎机又分为：刀式多级粉碎机：主轴卧式，刀刃与主轴平行并具有单级或多级粉碎功能的机器；斜刀多级粉碎机：主轴卧式，倾斜刀式并具有单级或多级粉碎功能的机器；组合立刀粉碎机 :主轴卧式 ,多层立刀组合的粉碎器；立式侧刀粉碎机：主轴立式，侧刀转盘运动并带有分级功能的粉碎机器。 (4)涡轮式粉碎机 :由高速旋转的涡轮叶片与固定齿圈的相对运动，对物料进行粉碎(含剪切、碰撞、摩擦 )等的机器。 (5)压磨式粉碎机：由各种磨轮与固定磨面的相对运动，对物料进行碾磨性粉碎的机器。 (6)铣削式粉碎机：通过铣齿旋转运动，对物料进行粉碎的机器。 2.气流粉碎机气流粉碎机是通过粉碎室内的喷嘴把压缩空气（或其他介质）形成气流束变成速度能量，促使物料之间产生强烈的冲击、摩擦进行粉碎的机器。 3.研磨机研磨机是通过研磨体、头、球等介质的运动对物料进行研磨使物料研磨成超细度混合物的机器。它又分为： (1)球磨机：由瓷质球体或不锈钢球体为研磨介质的机器。 (2)乳钵研磨机：由立式磨头对乳钵的相对运动对物料进行研磨的机器。 (3)胶体磨：由成对磨体 (面 )的相对运动，对液固相物料进行研磨的机器。 (4)低温粉碎机低温粉碎机是经低温 (最低温度 )处理，对物料进行粉碎的机器。 1.7粉碎原理：粉碎方法主要有五种： (1)压碎。如图 1.1-a 所示，物料在两平面之间受到缓慢增长的压力作用而被粉碎。对于大块物料，第一步采用此法处理。挤压粉碎适用于脆性物料，食品加工中常用的是对辊粉碎机，如对辊的线速度相等，则为纯粹的挤压过程。 (2)劈碎。如图 1.1-b 所示，物料受到楔状刀具的作用而被分裂。多用于脆性，韧性物料的破碎，能耗较低。 nts 9 (3)剪碎。如图 1.1-c 所示，物料在两个破碎工作面间，如同承受载荷的那个支点 (或多支点 )梁，除了在外力作用点受劈外，还发生弯曲折断。多用于较大块的长或薄的硬脆性物。图 1.1 物料粉碎方法示意图 (4)击碎。如图 1.1-d 所示，物料在瞬间受到外来的冲击力而被破碎。冲击的方法较多，如在坚硬的表面上受到外来冲击体的打击，高速运动的机件冲击物料，高速运动的物料冲击到固定坚硬物体上，物料块之间的相互冲击等。此种方法多用于脆性物料的粉碎，粉碎范围很大。 (5)磨碎。如图 1.1-e 所示，物料在两工作面或各种形状的研磨之间受到摩擦，剪切作用而被磨削成为细粒。多用于小块物料或韧性物料的粉碎。在粉碎操作上，所使用的粉碎方法应根据物料的物理性质，块粒大小以及需要粉碎的程度而定，实际操作时常常采用两种或两种以上的方法组合进行。 1.7.1机械粉碎设备 (1)机械冲击式粉碎机机械冲击式粉碎机是指：利用围绕水平或垂直轴高速旋转的回转转子上的冲击组件 (锤头、叶片、棒体等 )对物料进行撞击 ,并使其在定子与转子间、物料颗粒与颗粒间产生高频度的相互强力冲击、剪切作用而粉碎的设备。这种粉碎机型式很多，按冲击组件的结构形式的不同有高速锤式、高速棒式、高速刀片式等多种类型。按转子的布置方式可分为立式和卧式两种类型。其特点是粉碎比大。运转稳定。适合于中软硬度物料的粉碎。冲击式粉碎机借助于转子上锤头对物料的以 50100m/s 的高速打击而将其粉碎，处于定子和转子间隙处的物料被剪切和反弹到粉碎室内与后续飞来的颗粒相撞是粉碎过程反复进行。定子衬圈和转子端部锤刃之间形成强有力的高速湍流场其中产生强大压力变化可使物料受到交变应力而破碎和分散。粉碎成品颗nts 10 粒细度和形态由转子上锤头的运动状态和定子间间隙来决定低速冲击可得细长的颗粒而高速冲击则易得物料结晶状态相同的颗粒。 (2)齿爪式粉碎机齿爪式粉碎机可用于谷物等的粉碎。它主要由进料斗、动齿盘转子、定齿盘、包角为 360的环筛和排料口等组成。定齿盘上有两圈定齿，齿的断面呈扁矩形。工作时动齿盘上的三圈齿在定齿盘的两圈齿的圆形轨迹间运动。齿爪式粉碎机由机体、进料斗、动齿盘转子、定齿盘、包角为 360的环形筛网及出粉管等组成。如图 1.2 1.喂料斗 2.定齿盘 3.进料管 4.机壳 5.电机架 6.主轴 7.皮带轮 8.动齿盘 9.齿爪 10.筛片 11.出粉管图 1.2 齿爪式粉碎机结构图当物料从喂料斗轴向喂入时，受到定、动齿和筛片的冲击，碰撞与搓擦等作用，最终被粉碎成粉粒状排出体外。动齿和定齿之间的间隙为 3.5mm。齿爪式粉碎机的特点是结构简单，粉碎室比较窄，筛片包角为 360生产效率比较高，但噪声和粉尘比较大。国产齿爪式粉碎机有 FFC 型系列产品。 (3)涡轮式粉碎机涡轮式粉碎机由进料口、叶轮、齿板和排料口等部分组成。叶轮是由多个叶片及叶片与其侧面的隔板形成的多个室组成。机壳的内表面装有许多带有沟槽的齿板。叶轮高速回转时产生高速涡流，从而形成高频振动区。物料在粉碎室内受到反复粉碎不nts 11 仅有冲击和剪切作用，又以无数的超高速涡流加剧颗粒之间的相互摩擦，以及由于高频振动产生的挤压作用等，使物料得到充分粉碎后，排出机外。涡轮式粉碎机主要有T-400 型和 T-800 型两种。粉碎室内径分别为 400mm 和 800mm 配用动力 11-30kw 和 30-75kw。生产率分别 30800kg/h 和 1002500kg/h。该粉碎机的特点是粉碎物温升比较低，适合于粉碎脱脂大豆、米、小麦粉、食盐、矿物质添加剂和颜料等。 80%以上的粉碎物可以通过 100-150目的筛孔。 (4)立式锤片粉碎机立式锤片粉碎机是一种高效的超微粉碎设备，与卧式锤片粉碎机相比，效率高又节能，且可省去辅助补风系统和冷却系统，加上其换筛方便等特点。小型立式超微粉碎机主要由转子、粉碎盘、锤片、筛框、机体、供料装置及排料装置等组成。粉碎盘底部装有刮片，可使沉积在底筛上的物料刮起，并随转子的离心力甩向粉碎区域继续粉碎。刮片又起到补风的作用，旋转时产生一定的风量，形成粉碎室内外的气压差，有利于细粉的排出，且可降低粉碎室内外的温度差，有利于粉碎加工。刮片产生的风压可以改善粉碎室内的气流状况，有利于负压吸进物料和正压排料，并破坏整个粉碎室内的环流层，使粉碎合格物料能及时排出，避免重复、无效的过度粉碎。物料从进料口加入，其运动轨迹与旋转锤片的运动轨迹垂直相交，因而物料击中率较高。由于物料与锤片两者之间的速度相差很大，在锤片冲击作用下，物料颗粒内部迅速产生向四方传播的应力波，并在内部缺陷、裂纹和晶粒界面等处产生应力集中物料将首先沿着这些脆弱界面破碎。在转子上层，由较短的锤片与筛片形成的预粉碎区内，大部分物料得到了粉碎或半粉碎，粉碎合格的细物料迅速通过周围环筛孔排出粉碎室。半粉碎和未粉碎的物料继续下降，落入下层主粉碎区域。由于下层锤片末端线速度更高，与筛片的间隙更小，锤片除对物料继续施加剪切力和冲击力外，且伴有研磨力等联合作用，使物料得到进一步粉碎并借助粉碎室内气流正压力，迅速通过环筛和底筛筛孔排出，完成粉碎加工。 (5)卧式粉碎机这是一种水平轴、双室、气流分级式粉碎机，主要依靠冲击粉碎原理工作，在粉碎的同时能够进行分级和清除杂质。它是由水平轴上安设的两个串联的粉碎，分级室和风机组成。粉碎分级室由带撞击叶片的转子和定子衬套以及分级叶轮组成。第一二转子的叶片分别为 30、 40倾角旋转时形成风压而相应的第一、二分级轮为径向叶片，旋转时形成风阻，两者旋转时便形成旋循气流，使颗粒反复地受强烈的冲击、剪nts 12 切、摩擦作用而粉碎。两串联的粉碎分级室之间用隔环分隔，因第一、二级转子的圆周速度分别为 50m/s、 55m/s(第二转子直径大 )故第二粉碎室粉碎力更强，成为细磨区，产品粒度达数微米。细粉随气流由风机排出机外捕集。此机的特点是采用两极串联粉碎装置，故粉碎效率高，能耗较低，产品粒度细， (平均粒径 3100m),机内设有排渣装置 ,可将难予粉碎的杂质排出 ,故产品纯度高；负压操作，可减少粉尘对环境的污染。适用于莫氏硬度低于 5 级的物料，例如涂料、颜料、非金属矿、化工原料、农药等的微粉碎。 nts 13 第 2章总体方案的确定 2.1基本内容 1.根据粉碎原料的材料及尺寸要求，进行结构设计。 2.喂料斗、定齿盘、动齿盘、齿爪、筛片的设计及各零部件和粉碎机整体的校核。 3.扁齿、圆齿、筛片磨损的分析、生产能力、功率的计算。 4.总装备图中各零部件的安装，及零件的定位和配合公差等问题。 2.2 齿爪式粉碎机的基本构成部件根据设计任务书的要求，本粉碎机具有结构紧凑简单、机体小、重量轻、粉碎效率高，耗能较低等特点，但是齿爪和筛网易损坏和磨损，工作可靠性较差，通用性差，噪音较大，常用于饲料粉碎等操作。粉碎室由筛网组合，动定齿盘组成，粉碎齿用螺栓固定在齿盘四周。更换筛网或齿爪时可开启操作门，筛网靠操作门自压紧，成独立的压紧机构。粉碎机工作时操作门被锁紧，保证机器在工作时操作门不能开启，以防事故的发生。动齿盘一个传动轴上，轴由轴承支撑，轴承两端用端盖密封，密闭空间内，加适量的润滑油。轴依靠皮带轮带动。如图 2.1 所示。图 2.1 实物图 nts 14 齿爪式粉碎机由机体、进料斗、动齿盘转子、定齿盘、包角为 360的环形筛网及出粉管等组成。定齿盘上有三圈定齿，齿的断面呈扁矩形；动齿盘上有四圈齿，其横截面是圆形或扁矩形。机体：机体由圆柱筒形外壁和支架部分组成，根据零件选材的一般原则，选用 Q235为圆柱形筒的材料， Q235 属于低碳钢，塑性、韧性优良，且经济性较好，可进行焊接；机壳与固定端盖采用 4 个均布联接安全可靠，便于拆装。活动端盖与固定端盖通过销轴联接，二者以销轴为转动中心，旋转角度达 180o，有利于粉碎机清理和机器检视拆装。钢材焊接性能的优劣决定于钢中的含碳量，一般是含碳量低的钢，其焊接性能优于含碳量高的钢。因为机架的粗糙度要求不高，支架比较牢固程度上，所以支架一般都是用焊接的方法进行加工的。支架选用 30 号钢，因其硬度、强度较高，且兼有较好的塑性和韧性，综合性能优良，能满足其工作要求，采用电动机安装在支架横拉杆上，支架焊接制造，为四角支撑。图 2.2 拆机示意图齿爪与转子间的间隙：不适当的齿爪与转子间的间隙会显著地降低生产效率和增加齿爪与转子的磨损，间隙过大，粉碎时间增加，不一定满足粒度要求，降低了生产率，但间隙太小，粉碎室容纳的物料少，增加功耗。 2.3 齿爪式粉碎机的工作原理工作时，动齿盘上的齿在定齿盘齿的圆形轨迹线间运动。当物料沿喂料斗轴向喂入时，受到动、定齿和筛片的冲击、碰撞、摩擦及挤压作用而被粉碎，同时受到动齿nts 15 盘高速旋转形成的风压及扁齿与筛网的挤压作用，使符合成品粒度的粉粒体通过筛网排出机外，较粗的物料则继续受到撞击和摩擦，直到通过筛孔为止。 2.4 主要工作部件 2.4.1 动齿盘动齿盘是齿爪式粉碎机的主要工作部件，安装在主轴的左端，呈悬臂支承。动齿盘由转盘、圆齿、扁齿组成如图 2.3 所示。齿爪在动齿盘上交错排列，最里面的圆齿（ 4 个）成为搅拌齿，第二层圆齿（ 4 个）称为粗碎齿，第三圈圆齿（ 4 个）称为细碎齿，最外层扁齿（ 4 个）称为粉碎齿。在搅拌齿附近有两个用于拆卸的螺孔，便于用拨盘器拆卸动齿盘。圆齿是齿爪式粉碎机进行粉碎的主要工作部件之一，圆齿材料为 45 号钢，采用螺纹联接在齿盘上，且齿顶耐磨，齿根耐冲击，工作部分经热处理以提高硬度，增强使用寿命。扁齿材料为 45 号钢，用沉头螺钉固定在动齿盘上。工作部分经热处理，以提高硬度，增加使用寿命。扁齿 4 个一组。动齿盘安装后应进行动，静平衡实验 ,其不平衡度在动齿盘上的最大直径上不应超过规定。扁齿和圆齿易磨损，应及时检查和更换，以保持粉碎机的工作性能和防止机器发生故障，引起事故。图 2.3 动齿盘 nts 16 2.4.2 定齿盘定齿盘除了起到辅助粉碎的作用外，还可以减轻筛片负荷，避免饲料对筛片的直接撞击。根据资料，定齿盘对粉碎机的生产率影响不大，因此在粉碎大块饲料或定齿盘的齿爪被金属、石块损坏后，可以拆换定齿盘。定齿盘采用灰铸铁铸造而成，固定在侧盖内壁上，分内中外三层，内层和中层为粗碎层，外层为细碎层。粉碎机内，外齿盘与左端盘铸造成一体。如图 2.4 所示。图 2.4 定齿盘 2.4.3 筛网齿爪式粉碎机所用筛网为环型筛，它由筛圈、筛片、螺钉组成。使用时将筛片安装在两个筛圈之间，并用螺钉将筛片压紧，再装入机体内的筛托上。筛片已经标准化，用冷轧钢带冲孔而成。如图 2.5 所示。 nts 17 图 2.5 筛网 2.5本章小结齿爪式粉碎机的基本构成部分，齿爪式粉碎机的工作原理，主要工作部件动齿盘、定齿盘、动齿爪，筛网的设计方案的确定。 nts 18 第 3章主要部件的选型和设计 3.1 动、定齿盘直径和粉碎室宽度的确定根据机械工程手册可知在已知配套功率的情况下，动齿盘的最大直径 D 和粉碎室宽度 B(即动、定齿盘面间的轴向间距 )的乘积可由经验公式确定： 1000tBvN DK 式中：tK 经验系数；常用tK=0.2 0.4，取tK=0.4 N 配套电机功率（ kw） u 动齿盘最大直径处的线速度（ m/s），常用 D=250 500mm； B=45 80mm。根据设计书的要求查表可知，动齿盘的外径 D=250mm。设计要求的配套动力为N=4.0kw，主轴转速 n=5800 r/min. 由经验公式可推算出 B=66mm。 3.1.1 动齿盘的齿数和齿的尺寸该爪式粉碎机主要用于粉碎饲料以及化工原料，根据设计手册（破碎与筛分机械设计选用手册）可得粉碎该级硬度的物料需要动齿爪动能 E=6.6J 可脾性系数fK=0.5 工作时，动齿盘上的齿在定齿盘齿的圆形轨迹线间运动。当物料沿喂料斗轴向喂入时，受到动、定齿和筛片的冲击、碰撞、摩擦及挤压作用而被粉碎，同时受到动齿盘高速旋转形成的风压及扁齿与筛网的挤压作用，使符合成品粒度的粉粒体通过筛网排出机外，较粗的物料则继续受到撞击和摩擦，直到通过筛孔为止。粉碎能力主要与动齿爪的动能、物料的性质（如物料的可碎密度及硬度等）、含水率及喂料的均匀程度等因素有关。粉碎机生产能力经验公式： r fEQKKnts 19 式中 Q 转子的粉碎能力， t/h； rK动齿爪数量系数； fK可脾性系数表 3-1 齿爪数量与可脾性系数fK动齿爪数量 /个 fK 812 0.02 1216 0.022 1620 0.024 2024 0.026 由上式带入数据其中 E=6.6J fK=0.5 Q=0.3t/h 计算 0.3= 1.20.5rK 得 rK 0.0227 根据表 3-1，动齿爪的数量应在 12-16 之间，考虑到回转平衡的需求取动齿爪个数K=16 动齿盘的盘面装有若干动齿。最外圈为扁齿爪，内圈均匀为圆齿，扁齿和圆齿均用 45 号钢制造。一般动齿爪长度为粉碎室宽度的 65% 75%，该机取动齿爪的长度为44mm。如图 3.1， 3.2 所示。 nts 20 图 3.1 圆齿图 3.2 扁齿 3.1.2定齿盘的齿数和齿的尺寸定齿盘为固定在粉碎机的喂料口一侧，可随喂料活门一起打开，便于清理粉碎室。定齿盘用 HT200 铸铁制造，其盘面上有 24 个定齿，与盘体铸成一体。定齿断面为矩形，其内外两侧铸有弧形凹槽。为便于铸造，在使用三圈定齿，其固定齿盘交替排布为内中外三圈，每圈 4 个定齿。定齿齿长为 20mm。 3.2 筛网筛网做成圆筒状，其两侧插装在筛圈的环形槽内。并用螺钉将筛片压紧，再装入机体内的筛托上。筛片已经标准化，用冷轧钢带冲孔而成。根据经验，动齿盘扁齿外缘与筛片间的间隙为 820mm,过大则产生反料和筛孔堵塞现象，粉碎效率大大下降。nts 21 齿爪式粉碎机上常用圆孔筛片。由出料粒度大小，筛孔直径定为 10mm。筛网直径为250mm. 3.3 进料斗进料斗设置在机体上方，采用切向进料方式。固定在进料斗座上方。由流量插板控制进料速度，这既保证产品质量的稳定性，均匀性，又保证了粉碎机不空载、不过载，既能节省能耗，又可延长设备的使用寿命。如图 3.3 图 3.3 进料斗排料口设置在筛网下端，用螺栓固定在机体上，采用倾斜切向排料。排料口采用厚度为 2mm的 HT200 铸铁制造。出料斗截面形状采用矩形。 3.4 动力装置和传动装置的设计计算根据设计的粉碎机转速较高，功率相对较大的特点，选择所具有的结构相对简单，传动平稳，造价低廉和缓冲吸振的皮带传动。而在同等张紧力作用下， V 带传动允许nts 22 较大的传动比，而且满足结构紧凑的要求，带轮机构尺寸计算如下：已知参数：额定功率 P=4.0kw, 选用电机型号为 Y112M-2，转速错误 !未找到引用源。=2890r/min 粉碎机主轴错误 !未找到引用源。 =5800r/min，传动比 i=0.498，日工作时间小于 10h。确定计算功率caP计算功率caP是根据传递的功率 P 和带的工作条件确定的 ca AP K P式中错误 !未找到引用源。计算功率， KW； AK 工作情况系数，查表可知AK=1.2 P 所需传递的额定功率计算可得错误 !未找到引用源。 =1.2X4=4.8kw 选取带型由上可知，根据计算功率错误 !未找到引用源。和小带轮转速可选用普通 V 带 A 型。确定带轮的基准直径d，并验算带速 v 初选带轮的基准直径2dd：根据 V 带带型，确定小带轮的直径1dd=75mm。验算带速 v： 7 5 5 8 0 0 2 2 . 7 6 5 /6 0 1 0 0 0v m s 符合要求，带速合适。计算大带轮基准直径错误 !未找到引用源。错误 !未找到引用源。 = 1did=0.498 75=152mm 根据资料圆整为错误 !未找到引用源。错误 !未找到引用源。 =160mm 确定 v 带的中心距 a 和基准长度dL根据式 0.7（1dd错误 !未找到引用源。 +错误 !未找到引用源。） 0a2（错误 !未找到引用源。nts 23 +错误 !未找到引用源。）初定中心距为错误 !未找到引用源。 =400mm 计算带所需的基准长度 2210 0 1 20()2 ( )24 ddd d dddL a d da =2x400+2 (75+160)+ 2(160 75)4 400=1173 选带的基准长度 1250mm 错误 !未找到引用源。，带长修正系数错误 !未找到引用源。=0.93 计算实际中心距 a。 00 2ddLLaa 00 1 2 5 0 1 1 7 34 0 0 4 3 8 . 522ddLLaa 验算小带轮包角错误 !未找到引用源。 1 2 1 5 7 . 3 5 7 . 31 8 0 ( ) 1 8 0 ( 1 6 0 7 5 ) 1 6 9 . 9 2 9 04 8 3 . 5dddd a 计算带的根数 z 计算单根 V 带的额定功率错误 !未找到引用源。。由错误 !未找到引用源。 =75mm，错误 !未找到引用源。 =160mm 和错误 !未找到引用源。 =2880r/min，得错误 !未找到引用源。 =1.00kw 知 PV 0.34，错误 !未找到引用源。 =0.98，错误 !未找到引用源。 =0.93。于是 00P r ( ) ( 1 0 . 3 4 ) 0 . 9 8 0 . 9 3aLP P K K V1.22kw 错误 !未找到引用源。计算 V 带根数 z。 r4 . 8 3 . 9P 1 . 2 2caPz 取 4 根计算单根 V 带的初拉力的最小值0 min()F已知 V 带的单位长度质量 q=0.1kg/m，所以 nts 24 220 m i n ( 2 . 5 ) ( 2 . 5 0 . 9 8 ) 4 . 8( ) 4 0 0 4 0 0 0 . 1 2 2 . 7 7 1 0 2 . 5 40 . 9 8 4 2 2 . 7 7a c aaKPF q v NK z v 应使带的实际初拉力0 0 min()FF。计算压轴力pF压轴力的最小值为 1m i n 0 m i n 1 6 9 . 9 2( ) 2 ( ) s i n 2 4 1 0 2 . 5 4 s i n 8 1 722pF z F N 带轮结构设计带轮采用铸铁，牌号为 HT200 结
