基于PLC的物料分拣机械手自动化控制系统设计【优秀机电设备全套课程毕业设计含11张CAD图纸】

资源目录

基于PLC的物料分拣机械手自动化控制系统设计【优秀机电设备全套课程毕业设计含11张CAD图纸】.zip

开题报告.doc---(点击预览)

基于PLC的物料分拣机械手自动化控制系统设计论文.doc---(点击预览)

PLC外部接线图.dwg

初始化及警报程序.dwg

吸盘.dwg

吸盘结构图.dwg

总程序结构框图.dwg

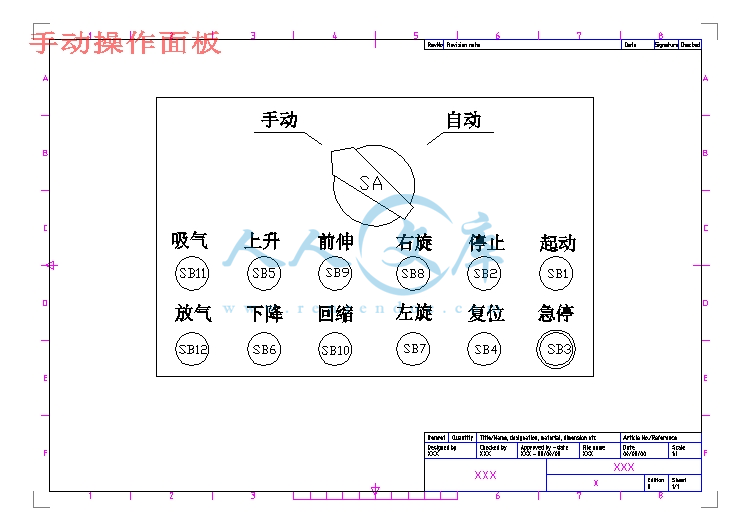

手动操作面板.dwg

手动程序.dwg

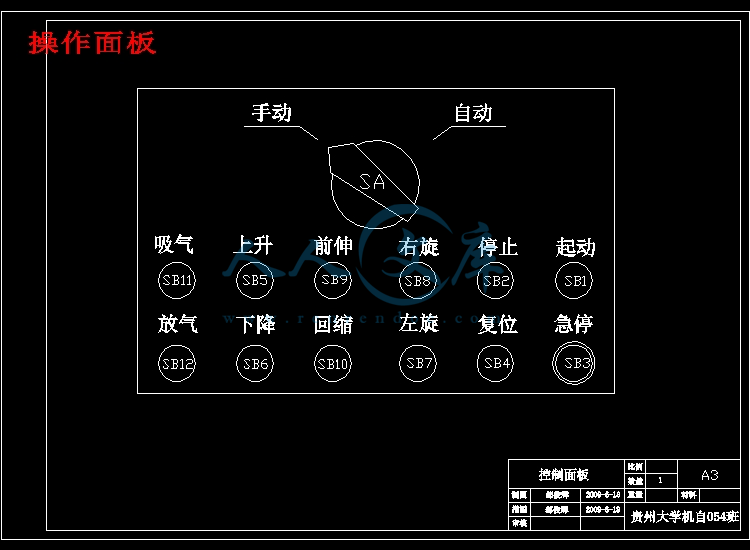

操作面板.dwg

步进梯形图.dwg

气动驱动原理图.dwg

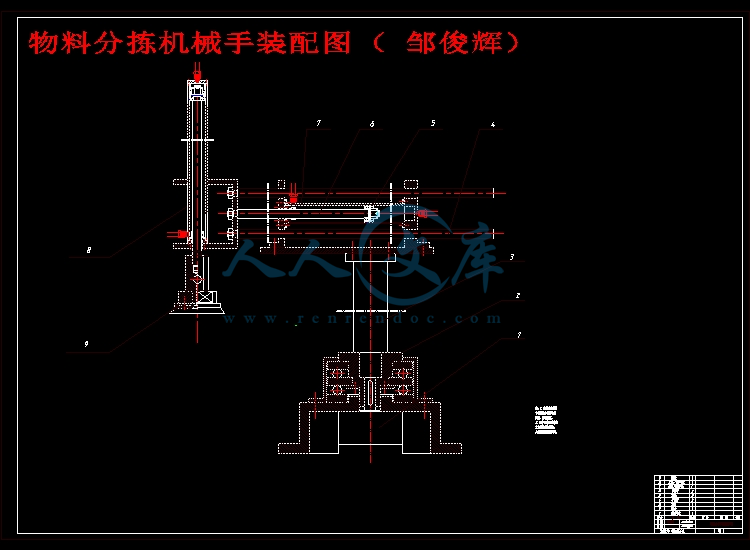

物料分拣机械手装配图（邹俊辉）.dwg

状态转移图.dwg

压缩包内文档预览：

编号：479276 类型：共享资源大小：798KB 格式：ZIP 上传时间：2015-10-08 上传人：小*** IP属地：福建

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 基于 plc 物料分拣机械手自动化控制系统设计优秀优良机电设备全套课程毕业设计 11 十一 cad 图纸

资源描述：

!【详情如下】【机械设备类】CAD图纸+word设计说明书.doc[24000字，52页]【需要咨询购买全套设计请加QQ97666224】.bat

PLC外部接线图.dwg

初始化及警报程序.dwg

吸盘.dwg

吸盘结构图.dwg

设计说明书.doc[24000字，52页]

开题报告.doc

总程序结构框图.dwg

手动操作面板.dwg

手动程序.dwg

操作面板.dwg

步进梯形图.dwg

气动驱动原理图.dwg

物料分拣机械手装配图.dwg

状态转移图.dwg

目录I

摘要IV

AbstractV

第一章前言1

1.1 研究的目的及意义1

1.2 机械手在国内外现状和发展趋势1

1.3 主要研究的内容2

1.4 解决的关键问题3

第二章执行系统的分析与选择4

2.1执行机构坐标形式的选择4

2.2 执行机构的组成6

2.3 执行机构各部分的分析与选择6

2.3.1 手部的选择6

2.3.2 手臂结构的选择8

2.3.3 机座结构的选择9

2.4 执行机构的工作原理10

2.5执行机构简图10

第三章驱动系统的分析与选择12

3.1 驱动系统的分析与选择12

3.2 机械手驱动系统的控制设计13

3.3 气动元件选取及工作原理14

3.3.1 气源装置14

3.3.2 执行元件15

3.3.3 控制元件16

3.3.4 辅助元件17

3.3.5 真空发生器18

3.3.6 吸盘18

3.4 气动回路的工作原理18

第四章控制系统的分析设计22

4.1 控制系统的组成结构22

4.2 控制系统的性能要求22

4.3 传感器的选择23

4.3.1 位置检测装置23

4.3.2 滑觉传感器23

4.3.3 视觉传感器24

4.4 控制系统PLC的选型及控制原理25

4.4.1 PLC控制系统设计的基本原则25

4.4.2 PLC种类及型号选择30

4.4.3 I/O点数分配30

4.4.4 PLC外部接线图32

4.4.5 机械手控制原理32

4.5 PLC程序设计34

4.5.1 总体程序框图34

4.5.2 初始化及报警程序36

4.5.3 手动控制程序37

4.5.4 自动控制程序39

第五章总结与展望42

参考文献43

致谢44

附录45

基于PLC的物料分拣机械手自动化控制系统设计

摘要

机械手在先进制造领域中扮演着极其重要的角色。它可以搬运货物、分拣物品、代替人的繁重劳动。可以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因此被广泛应用于机械制造、冶金、电子、轻工和原子能等部门。

本文在纵观了近年来机械手发展状况的基础上，结合机械手方面的设计，对机械手技术进行了系统的分析，提出了用气动驱动和PLC控制的设计方案。采用整体化的设计思想，充分考虑了软、硬件各自的特点并进行互补优化。对物料分拣机械手的整体结构、执行结构、驱动系统和控制系统进行了分析和设计。在其驱动系统中采用气动驱动，控制系统中选择PLC的控制单元来完成系统功能的初始化、机械手的移动、故障报警等功能。最后提出了一种简单、易于实现、理论意义明确的控制策略。

通过以上部分的工作，得出了经济型、实用型、高可靠型物料分拣机械手的设计方案，对其他经济型PLC控制系统的设计也有一定的借鉴价值。

关键词: 机械手，气动控制，可编程控制器（PLC），自动化控制，物料分拣。

The Design for The Automatic Control System of The Sorting Materials Manipulator Based on PLC

Abstract

Manipulator plays an extremely important role in the field of advanced manufacturing. It can carry goods, sort materials and do heavy works instead of the human being. It also can realize mechanization and automation of the production, do the jobs in harmful environment to protect the personal safety. So it is widely used in metallurgy, machinery manufacturing, electronics, light industry and atomic energy etc.

In this paper,by reviewing the developmental status of the manipulator in recent years, combining the design of manipulator and systematic analyzing technology of the manipulator, We proposed the design scheme that the manipulator was driven by the pneumatic and the system was controlled by PLC. Integrative idea was adopted in this design to fully consider the characteristics of the software and hardware and complementary optimization. We analyzed and designed the overall structure, the implementation of structural, driving system and control system of the manipulator. We used pneumatic-driven in the driving system, PLC control unit in the control system to complete initialization of the system, manipulator's moving, failure alarm and so on. Finally we put forward a control strategy which is simple, easy to realize, and clear theoretical significance.

Through the work above, a practical, economical, high-reliability sorting material manipulator was designed, which also had certain reference value for the other types of economical PLC control system design.

Key words: manipulator ；pneumatic-driven； programmable logic controller (PLC)； automatic control；sorting materials















内容简介：: 本科毕业论文（设计）论文（设计）题目：基于 PLC 的物料分拣机械手自动化控制系统设计学院：机械工程学院专业：机械设计制造及其自动化班级：机自 054 学号： 0503016837 学生姓名：指导教师： 2009 年 6 月 19 日 nts 诚信责任书本人郑重声明：本人所呈交的毕业论文（设计），是在导师的指导下独立进行研究所完成。毕业论文（设计）中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。特此声明。论文（设计）作者签名：日期： nts 目录目录 . I 摘要 . V Abstract . V 第一章前言 . 1 1.1 研究的目的及意义 . 1 1.2 机械手在国内外现状和发展趋势 . 1 1.3 主要研究的内容 . 2 1.4 解决的关键问题 . 3 第二章执行系统的分析与选择 . 4 2.1 执行机构坐标形式的选择 . 4 2.2 执行机构的组成 . 6 2.3 执行机构各部分的分析与选择 . 6 2.3.1 手部的选择 .6 2.3.2 手臂结构的选择 .8 2.3.3 机座结构的选择 .9 2.4 执行机构的工作原理 . 10 2.5 执行机构简图 . 10 第三章驱动系统的分析与选择 . 12 3.1 驱动系统的分析与选择 . 12 3.2 机械手驱动系统的控制设计 . 13 nts 3.3 气动元件选取及工作原理 . 14 3.3.1 气源装置 . 14 3.3.2 执行元件 . 15 3.3.3 控制元件 . 16 3.3.4 辅助元件 . 17 3.3.5 真空发生器 . 18 3.3.6 吸盘 . 18 3.4 气动回路的工作原理 . 18 第四章控制系统的分析设计 . 22 4.1 控制系统的组成结构 . 22 4.2 控制系统的性能要求 . 22 4.3 传感器的选择 . 23 4.3.1 位置检测装置 . 23 4.3.2 滑觉传感器 . 23 4.3.3 视觉传感器 . 24 4.4 控制系统 PLC 的选型及控制原理 . 25 4.4.1 PLC 控制系统设计的基本原则 . 25 4.4.2 PLC 种类及型号选择 . 30 4.4.3 I/O 点数分配 . 30 4.4.4 PLC 外部接线图 . 31 4.4.5 机械手控制原理 . 32 4.5 PLC 程序设计 . 34 nts 4.5.1 总体程序框图 . 34 4.5.2 初始化及报警程序 . 36 4.5.3 手动控制程序 . 37 4.5.4 自动控制程序 . 39 第五章总结与展望 . 42 参考文献 . 43 致谢 . 44 附录 . 45 nts 基于 PLC 的物料分拣机械手自动化控制系统设计摘要机械手在先进制造领域中扮演着极其重要的角色。它可以搬运货物、分拣物品、代替人的繁重劳动。可以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因此被广泛应用于机械制造、冶金、电子、轻工和原子能等部门。本文在纵观了近年来机械手发展状况的基础上，结合机械手方面的设计，对机械手技术进行了系统的分析，提出了用气动驱动和 PLC 控制的设计方案。采用整体化的设计思想，充分考虑了软、硬件各自的特点并进行互补优化。对物料分拣机械手的整体结构、执行结构、驱动系统和控制系统进行了分析和设计。在其驱动系统中采用气动驱动，控制系统中选择 PLC 的控制单元来完成系统功能的初始化、机械手的移动、故障报警等功能。最后提出了一种简单、易于实现、理论意义明确的控制策略。通过以上部分的工作，得出了经济型、实用型、高可靠型物料分拣机械手的设计方案，对其他经济型 PLC 控制系统的设计也有一定的借鉴价值。关键词 : 机械手，气动控制，可编程控制器（ PLC），自动化控制，物料分拣。 nts The Design for The Automatic Control System of The Sorting Materials Manipulator Based on PLC Abstract Manipulator plays an extremely important role in the field of advanced manufacturing. It can carry goods, sort materials and do heavy works instead of the human being. It also can realize mechanization and automation of the production, do the jobs in harmful environment to protect the personal safety. So it is widely used in metallurgy, machinery manufacturing, electronics, light industry and atomic energy etc. In this paper,by reviewing the developmental status of the manipulator in recent years, combining the design of manipulator and systematic analyzing technology of the manipulator, We proposed the design scheme that the manipulator was driven by the pneumatic and the system was controlled by PLC. Integrative idea was adopted in this design to fully consider the characteristics of the software and hardware and complementary optimization. We analyzed and designed the overall structure, the implementation of structural, driving system and control system of the manipulator. We used pneumatic-driven in the driving system, PLC control unit in the control system to complete initialization of the system, manipulators moving, failure alarm and so on. Finally we put forward a control strategy which is simple, easy to realize, and clear theoretical significance. Through the work above, a practical, economical, high-reliability sorting material manipulator was designed, which also had certain reference value for the other types of economical PLC control system design. Key words: manipulator ； pneumatic-driven； programmable logic controller (PLC)； automatic control； sorting materials nts 第一章前言 1.1 研究的目的及意义机械手作为前沿的产品应自动化设备更新时的需要，可以大量代替单调往复或高精度需求的工作，在先进制造领域中扮演着极其重要的角色。它可以搬运货物、分拣物品、代替人的繁重劳动。可以实现生产的机械化和自动化，能在高温、腐蚀及有毒气体等环境下操作以保护人身安全，可以广泛应用于机械制造、冶金、电子、轻工业和原子能等部门。随着工业的高速发展，机械手作为前沿的产品应自动化设备更新时的需要，已经在工业生产中得到了广泛的应用。它可以搬运货物、分拣物品、用以代替人的繁重及单调劳动，实现生产的机械化和自动化；并能在高温、腐蚀及有毒气体等有害环境下操作以保护人身安全，被广泛应用于机械制造、冶金、电子、轻工业和原子能等部门。可编程控制器 (PLC)是以中央处理器为核心，综合了计算机和自动控制等先进技术，具有可靠性高、功能完善、组合灵活、编程简单、功耗低等优点，已成为目前在机械手控制系统中使用最多的控制方式。使用 PLC的自动控制系统具有体积小，可靠高，故障率低，动作精度高等优点。适应工业需要，本课题试图开发 PLC对物料分拣机械手的控制，并借助必要的精密传感器，使其能够对不同颜色的物料按预先设定的程序进行分拣，动作灵活多样，适用于可变换生产品种的中小批量自动化生产，广泛应用于柔性生产线。采用 PLC控制，是一种预先设定的程序进行物料分拣的自动化装置，可部分代替人工在高温和危险的作业区进行单调持久的作业，并且在产品变化或临时需要对机械手进行新的分配任务时，可以允许方便的改动或重新设计其新部件，而对于位置改变时，只要重新编程，并能很快地投产，降低安装和转换工作的费用。本设计主要完成机械手的硬件部分与软件部分设计。主要包括执行系统、驱动系统和控制系统的设计。 1.2 机械手在国内外现状和发展趋势机械手最早应用在汽车制造工业，常用于焊接、喷漆、上下料和搬运。机械手延伸和扩大了人的手足和大脑功能，它可替代人从事危险、有害、有毒、低温和高热等恶劣环境中的工作；代替人完成繁重、单调重复劳动，提高劳动生产率，保证产品质量。目nts 前主要应用于制造业中，特别是电器制造、汽车制造、塑料加工、通用机械制造及金属加工等工业。工业机械手与数控加工中心，自动搬运小车与自动检测系统可组成柔性制造系统 (FMS)和计算机集成制造系统，实现生产自动化。随着生产的发展，功能和性能的不断改善和提高，机械手的应用领域日益扩大。目前，国际上的机械手公司主要分为日系和欧系。日系中主要有安川、 oTC、松下、FANLUC、不二越、川崎等公司的产品。欧系中主要有德国的 KUKA、 CLOOS、瑞典的ABB、意大利的 C0毗 U及奥地利的工 GM公司。我国机械手起步于 20 世纪 70 年代初期，经过 30 多年发展，大致经历了 3 个阶段：70 年代萌芽期， 80 年代的开发期和 90 年代的应用化期。在我国，机械手市场份额大部分被国外机械手企业占据着。在国际强手面前，国内的机械手企业面临着相当大的竞争压力。如今我国正从一个“制造大国”向“制造强国”迈进，中国制造业面临着与国际接轨、参与国际分工的巨大挑战，对我国工业自动化的提高迫在眉睫，政府务必会加大对机器人的资金投入和政策支持，将会给机械手产业发展注入新的动力。随着机械手发展的深度和广度以及机器人智能水平的提高，机械手已在众多领域得到了应用。从传统的汽车制造领域向非制造领域延伸。如采矿机器人、建筑业机器人以及水电系统用于维护维修的机器人等。在国防军事、医疗卫生、食品加工、生活服务等领域机械手的应用也越来越多。在未来几年，传感技术，激光技术，工程网络技术将会被广泛应用在机械手工作领域，这些技术会使机械手的应用更为高效，高质，运行成本低。据猜测，今后机器人将在医疗、保健、生物技术和产业、教育、救灾、海洋开发、机器维修、交通运输和农业水产等领域得到应用。 1.3 主要研究的内容随着机械手技术的飞速发展和机械手应用领域的不断深化，不仅要求其控制可靠性强、使用灵活性高和操作灵活性好，还要其成本低、可开发经济性强。本论文主要研究物料分拣机械手以下几个方面的内容： (1)物料分拣机械手执行系统的分析与选择执行系统是由传动部件与机械构件组成，是机械手赖以实现各种运动的实体。主要包括机身、手臂、末端执行器 3部分组成，其中每一部分都可以具有若干的自由度。执行系统的设计主要是对机械手的手部、手臂和机座进行设计。 nts (2)物料分拣机械手驱动系统的分析与选择驱动系统是向执行系统各部分提供动力的装置。通过对液压、气压、电气三种驱动方式的比较，本设计选择气压驱动的方式。内容包括气动元件的选择及其工作原理、气动回路的设计和气动原理图的绘制。 (3)物料分拣机械手控制系统的设计控制系统是机械手的指挥系统，它控制驱动系统，让执行系统按规定的要求和时序进行工作。本机械手采用可编程控制器（ PLC）对机械手进行控制，主要包括对 PLC的型号选择、传感器类型进行选择、 I/O口的选择、对控制系统原理图、自动程序梯形图的绘制等内容。 1.4 解决的关键问题 1 解决机械手机械结构的设计问题，要求机械手结构简单、经济、具有一定的代表性。 2 执行部件的运动精度的问题。 3 机械手的控制系统，包括控制系统的电路和控制程序，并解决工件和控制系统的协调问题。 4 元件的匹配规则和知识的获取及其表达形式。 5 传感器的类型选择。 nts 第二章执行系统的分析与选择机器手的执行结构是机械手赖以实现各种运动的实体。执行机构的布局类型直接影响到机械手的工作性能。 2.1 执行机构坐标形式的选择机械手的基本型式较多，按手臂的坐标型式而言，主要有四种基本型式：直角坐标式、圆柱坐标式、球坐标式和关节式。下面就各型式机械手作简单的分析对比： 1、直角坐标式机械手直角坐标式机械手是适合于工作位置成行排列或与传送带配合使用的一种机械手。它的手臂可作伸缩、左右和上下移动，按直角坐标形式 X、 Y、 Z 三个方向的直线进行运动。其工作范围可以是一个直线运动；两个直线运动或三个直线运动。如在 X、 Y、 Z三个直线运动方向上个具有 A、 B、 C 三个回转运动，即构成六个自由度。直角坐标式机械手的优点：（ 1）产量大，节拍短，能满足高速的要求；（ 2）容易与生产线上的传送带和加工装配机械相配合；（ 3）适于装箱类、多工序复杂的工作，定位容易变更；（ 4）定位精度高，载重发生变化是不回影响精度；（ 5）易于实行数控，可与开环或闭环数控机械配合使用。缺点：机械手的作业范围较小。 2、圆柱坐标式机械手圆柱坐标式机械手是应用最多的一种型式，它适用于搬运和测量工件。具有直观性好，结构简单，本体占用的空间较小，而动作范围较大等优点。圆柱坐标式机械手的工作范围可分为：一个旋转运动，一个直线运动，加一个不在直线运动所在的平面内的旋转运动；二个直线运动加一个旋转运动。圆柱坐标式机械手有五个基本动作：（ 1）手臂水平回转；（ 2）手臂伸缩； nts （ 3）手臂上下；（ 4）手臂回转动作；（ 5）手爪夹紧动作。圆柱式机械手的特点是在垂直导柱上装有滑动套筒，手臂装在滑动套筒上，手臂可做上下直线运动和水平面内做圆弧状的左右摆动。 3、球坐标式机械手球坐标式机械手是一种自由度较多，用途较广的机械手。它的工作范围包括：一个旋转运动；二个旋转运动；二个旋转运动加一个直线运动。球坐标式机械手可实现八个动作：（ 1）手臂上下动作，即俯仰动作；（ 2）手臂左右动作，即回转动作；（ 3）手臂前后动作，即伸缩动作；（ 4）手腕上下弯曲；（ 5）手腕左右摆动；（ 6）手腕旋转运动；（ 7）手爪夹紧动作；（ 8）机械手的整体移动。球坐标式机械手的特点是将手臂装在枢轴上，枢轴又装在叉形架上，能在垂直面内作圆弧状上下俯仰动作，它的臂可作伸缩，横向水平摆动，还可以上下摆动，工作范围和人的手类似。它的特点能能自动选择最合理的动作路线。所以工作效率高。另外由于上下摆动，它的相对体积小，动作范围大。 4、关节式机械手关节式机械手是一种适用于靠近机体操作传动型式。它像人手一样有肘关节，可以实现多个自由度，动作比较灵活，适于在狭窄的空间工作。关节式机械手，早在四十年代就在原子能工业中得到应用，随后在开发海洋中应用，有一定的发展前途。关节式机械手有大臂和小臂的摆动，以及肘关节和肩关节的运动。它还具有上肢结构，可实现近似于人手操作的机能。为具有近似人手的操作机能，需要研制最合适的结构。机械手型式的选择首先是从满足它的运动要求方面进行考虑，然后从机械手的复nts 杂程度以及经济情况等方面来考虑。本设计中的机械手主要动作为机械手手臂的左右移动，升降移动和机械手的整体旋转。直角坐标式机械手虽然具备手臂的伸缩上下、左右直线运动等动作，但是不具备机械手整体旋转动作，所以不考虑用直角坐标式机械手。球坐标式机械手和关节式机械手对动作要求方面足够满足要求，但是它们的结构都比较复杂，有很多动作是不必要的，显得浪费和增加了制造的成本和难度。圆柱坐标式机械手能满足手臂伸缩、手臂上下、手臂回转动等动作。可以将手臂回转动作改换成机械手的整体转动就可以满足本设计中机械手的动作要求。这样的修改并没有改变机械手的总体结构，只是进行了局部变动，使得整个系统经济、实惠，所以确定用圆柱坐标式机械手。 2.2 执行机构的组成工业机械手的执行系统主要以下机械部分组成：（ 1）手部是机械手直接握持工件或工具的部分。（ 2）臂部是机械手用来支持腕部与手部实现较大的运动范围的部件。（ 3）立柱支承手臂并带动它升降、摆动和移动的机构。（ 4）机座是机械手用来支撑臂部，并安装驱动装置及其他装置的部分。 2.3 执行机构各部分的分析与选择 2.3.1 手部的选择 1 手部形式的确定手部就是用来握持工件或工具的部分。由于被握持的工件的形状、尺寸、重量、材质及表面状态的不同，手部机构也是多种多样。常用的手部结构按其握持原理可以分为如下两类 : 1）夹持式夹持式手部的结构与人手类似，是工业机械广泛应用的一种手部形式。它主要由手指、传动机构、驱动机构组成。其又可分为内撑式、外夹式和内外夹持式，区别在于夹持工件的部位不同，手爪动作方向相反。夹持式手部设计时应注意以下事项：（ 1）手指应有一定的开闭范围。 nts （ 2）手指应具有适当的夹紧力。（ 3）要保证工件在手指内的定位精度。（ 4）结构紧凑，重量轻，效率高。（ 5）通用性和可换性。 2）气吸式气吸式手部又称为真空吸盘式手部，它是通过吸盘内产生真空或负压，利用压差而将工件吸附，是工业机械手常用的一种吸持工件的装置。它由吸盘、吸盘架及进排气系统组成，具有结构简单、质量轻、不易损伤工件、使用方便可靠等优点；但要求工件上与吸盘接触的部位光滑平整、清洁、被吸附工件材质致密，没有透气空隙。主要适应于板材、薄壁零件、陶瓷搪瓷制品、玻璃制品、纸张及塑料等表面光滑工件的抓取。气吸式又可分为：负压吸盘：真空式、喷气式、自挤式空气吸盘。磁力吸盘：永磁吸盘、电磁吸盘。真空式吸附型它是利用真空泵抽出吸附头的空气而形成真空，故称真空式。喷气式吸附的工作原理是当压缩空气高速进入喷嘴时，由于管路的开始段截面积是逐渐收缩的，所以气流速度逐渐增大，在管路的最小截面处，气流速度达到临界速度，此时的气体受压，密度加大。在排气管路中因界面逐渐增大，气流膨胀减压而使密度大大下降，致使气流速度继续增高，在吸气口处形成负压。吸附头与吸气口连同，故形成真空，以吸住工件。自挤式空气吸盘的工作原理是将软质吸盘按压在工件的表面，挤出吸盘内的空气、从而造成真空、吸住工件。磁吸式手是利用工件的导磁性，利用永久磁铁或电磁铁通电后产生的磁力来吸附材料工件。磁吸式手部不会破坏被吸附表面质量，但是由于被吸工件存在剩磁，吸附头上常吸附磁性屑，影响正常工作。通过以上对手部的分析真空式具有结构简单、质量轻、不损伤工件、使用方便、不影响机械手的正常工作等优点。而且满足所设计机械手的要求，所以选用真空式吸盘。真空吸盘机构如图 2.1 所示。 nts 图 2.1 吸盘机构图 2.3.2 手臂结构的选择手臂是机械手的主要部分，是支撑手腕、手指和工件并使它们运动的机构。手臂一般有三个运动伸缩、旋转和升降。手臂的基本动作是将手部移动到所需的位置和承受抓取工件的最大重量，以及手臂本身的重量。 1 手臂的组成： (1)动作元件，如油缸、汽缸、齿条、凸轮等是驱动手臂运动的部件。 (2)导向装置，是保证手臂的正确方向及承受由工件的重量所产生的弯曲和扭转力矩。 (3)手臂，起着连接和承受外力的作用。 2 手臂设计的要求： (1)手臂承载能力大、刚性好、自重轻。 (2)手臂的运动速度要适当，惯性要小。 (3)手臂的动作要灵活。 (4)位置精度要高。 (5)通用性要强。 3 手臂的结构手臂的伸缩和升降运动一般采用直线油（气）缸驱动。手臂作直线运动的结构，基本上是由驱动机构和导向装置所组成。驱动机构一般用油缸、油马达加齿轮、齿条来实现直线运动。往复直线油（气）缸可以分为以下几种。 nts 双作用单活塞杆油缸 :液压机械手中实现手臂的往复运动用得最多的是双作用单活塞杆油缸。活塞在油压下作双向运动。机构上可以是油缸体固定、活塞杆运动；也可以是活塞杆固定，而缸体运动。双作用双活塞杆油缸：当需要很大的行程时，将油缸做的很长、体积很大，则加工上有困难。如做成伸缩式双活塞杆油缸，既能满足行程要求，油缸的体积又小。其缺点是一次行程有两种速度。丝杆螺母机构：该机构传动的特点是易于自锁，但传动效率低。如采用滚珠丝杠，效率可以提高，但因其较长，制造比较困难。本机械手的手臂有往复的直线运动，不需要很大的行程，考虑到结构的简单性和设计的经济性，选用缸体固定活塞杆运动的双作用单活塞杆气缸。 4 导向装置机械手手臂在进行伸缩运动时，为防止手臂沿伸缩方向向中轴线转动、加大承载能力，以及提高运动精度，必须设有导向装置。手臂的导向装置系根据安装形式、结构及负荷等条件来确定。常用的有单导向杆和双导向杆，本设计中，伸缩运动中选用双导向杆。 2.3.3 机座结构的选择机座是机械手的基础部分，机械手执行机构的各部件和驱动系统均安装于机座上，是支撑起机械手全部重量的构件。对其结构的要求是刚性好、占地面积小、操作维修方便和造型美观。机座结构从形式上分为落地式和悬浮式，或分为固定式、可移动式和行走式。无论哪一种形式，机械手工作时机座一定予以固定。可移动式的机座在停置时能够刹车定位，以保证机械手工作时的位置精度。根据本机械手的设计要求选用落地固定式机座。机座的结构与机械手的总体布置有关，对专用机械手而言，传动和控制部分通常是单独布置，故机座比较简单或不设机座。对通用机械手而言，传动部分布置在机架内部或后下方，控制部分则布置在机座的后上方或单独布置一个控制箱。物料分拣机械手手臂需要一个旋转模块，摆动气缸就要固定在机座上。如果水平缸、垂直缸和手部机构直接安装到摆动气缸的输出轴上，机构虽然简单，但摆动气缸的轴向受力增大，对气缸的自身要求较高，并易造成摆动气缸的损坏。同时，机械手本身重心偏离立柱轴线以及各气缸运动产生的冲击都形成作用在摆动气缸转动轴上的倾覆力矩，nts 所以采用一个连接组件，将机械手立柱以上的重量和倾覆力矩由机架来承担。连接组件主要由四部分组成：双向推力球轴承、底座、转台和扣罩。如图 2.2 所示。选择双向推力球轴承而不是单向的，因为机座与转台在轴向上无法直接连接。采用双向推力球轴承就可以方便的将轴承内环与转台连接，外环用罩扣固定在底座上。另外，推力球轴承应选择公称尺寸较大一些的，这样可以更好的承受倾覆力矩。 1、底座 2、摆动气缸 3、双向推力球轴承 4、扣罩 5、转台图 2.2 机座结构图 2.4 执行机构的工作原理物料分拣机械手的结构主要由机座、立柱、水平手臂、垂直手臂、电磁阀和吸盘等组成。其中机座采用摆动气缸进行驱动，手臂及吸盘采用单活塞杆双作用气缸驱动。机械手的动作基本有伸缩、升降、左右旋转、吸物和放物等动作。其结构原理如图 2.2所示。其动作顺序为：初始位置 A右旋 B前伸 C气缸下降 D吸物料 C上升 B收缩 A左旋 C气缸下降 D放物料 C上升回到初始位置。机械手的动作在整个过程中都是连续可循环的。 2.5 执行机构简图根据前面机械手各部分的设计，可做出机械手大体结构简图，如图 2.3 所示，大图nts 见 CAD 图。 1 右旋限位开关 2 左旋限位开关 3 回缩限位开关 4 前伸限位开关 5 上升限位开关 6 下降限位开关 A 摆动气缸 B 前伸 /回缩气缸 C 上升 /下降气缸 D 真空吸盘图 2.3 执行机构简图 nts 第三章驱动系统的分析与选择机械手的驱动系统是驱动执行机构运动的传动装置。机械手的驱动系统根据动力源的不同，分为液压、气压、电气、机械、气液联合和电液联合等多种方式。目前采用的主要有液压、气压、电气这三种驱动方式。 3.1 驱动系统的分析与选择液压驱动，功率重量比大，可实现频繁平稳的变速和换向，容易实现过载保护，可自行润滑，使用寿命长。但也存在其油液容易泄露污染环境，需要配备油源，成本较高，工作噪声较大。电气驱动，控制精度高，驱动力较大，响应快，信号检测、传递、处理方便。但是由于这种驱动方式价格昂贵，限制了在一些场合的应用。因此，人们寻求其他一些经济适用的驱动方式。气压驱动具有价格低廉、结构简单、功率体积比高、无污染及抗干扰性强、在工业机械手中应用较多。另一方面，气动技术作为“廉价的自动化技术”，由于其元器件性能的不断提高，生产成本的不断降低，被广泛应用于现代化工业生产领域。在现代化的成套设备与自动化生产线上，几乎都配有气动系统。据统计：在工业发达国家中，全部自动化流程中约有 30装有气动系统，有 90的包装机械， 70的铸造、焊接设备，50的自动操机、 40的锻造设备和洗衣设备、 30的采煤机械， 20的纺织机械、制鞋业、木材加工、食品机械， 43的工业机器人装有气压系统。日、美、德等国的气动元件销售平均每年增长超过 10-15。许多工业发达国家的气动元件产值已接近液压元件的产值，且仍以较大速度发展，气动机械手技术已经成为能够满足许多行业生产实践要求的一种重要使用工具。表 3.1 给出了各种控制方式的比较： nts 表 3.1 各种控制方式的比较通过以上三种驱动方式的比较选用气动驱动的方式，不仅能够满足了本设计的要求，而且节约了成本。 3.2 机械手驱动系统的控制设计根据物料分拣机械手的要求，在驱动系统中气缸的运动方式主要有两种：（ 1）直线运动（缸体固定，活塞杆运动）；（ 2）摆动（缸体固定）。其气动驱动系统原理图如图 3.1所示。 nts 图 3.1 驱动系统原理图气动系统包括三个三位四通电磁换向阀、两个二位二通电磁阀、三个气缸、一个吸盘、四个调速阀、六个单向调速阀、消声器（若干）等。图中的调速阀控制气缸上升和下降、伸长和缩短、摆动过程中的速度，防止速度过大对物料及机械手臂的冲击；三位四通电磁换向阀是改变气缸的运动方向；真空发生器的工作原理利用气体的喷射产生真空吸附物料，其主要功能是实现对物料的吸取和释放，真空发生器的动作是由二位二通电磁阀控制的。 3.3 气动元件选取及工作原理气压驱动是利用压缩气体的压力能来实现能量传递的一种方式，其介质主要是空气，也包括燃气和蒸汽。典型的气压传动系统由以下四部分组成： 3.3.1 气源装置气源装置是获得具有一定能量的压缩空气的装置，其主体部分是空气压缩机，有的nts 还配有气源净化处理装置、气罐等附属设备。它将原动机提供的机械能转变为气体的压力能。气压传动对气源的要求： (1)要求压缩空气具有一定的压力和足够的流量。 (2)要求压缩空气有一定的清洁度和干燥度。下面对于主要的气源装置元件进行如下介绍： 1、空气压缩机空气压缩机是产生压缩空气的气压发生装置，是气源主要的设备。按结构和工作原理可分为速度型和容积型两大类。容积型压缩机是利用特殊形状的转子或活塞压缩吸入封闭容积室空气的体积来增加空气的压力。容积型结构简单、使用方便。本设计选用容积型压缩机。 2、储气罐储气罐可以调节气流，减少输出气流的脉动，使输出气流连续和气压稳定，也可以作为应急气源使用，还可以进一步分离油水杂质。储气罐上装有安全阀，使其极限压力比正常工作压力高 10%，并装有指示罐内压力的压力表和排污阀等。罐的型式可分为立式和卧式两种。本设计选用立式储气罐，因为它的进气口在下，出气口在上，以利用进一步分离空气中的油、水。 3.3.2 执行元件执行元件是以压缩空气为工作介质产生机械运动，并将气体的压力能转变为机械能的能量转换装置，如气缸输出直线往复式机械能，摆动气缸输出回转摆动式机械能。 1、气缸输出直线往复式气缸是气动执行元件之一。目前最常选用的是标准气缸，其结构和参数都已系列化、标准化、通用化。水平伸缩气缸选用单活塞杆双作用气缸。单活塞杆双作用气缸一般由缸筒、前后缸盖、活塞、活塞杆、密封件和紧固件等组成。其工作原理：对于前伸 /回缩气缸，当左侧无杆腔进气，右侧有杆腔排气时活塞杆前伸，反之，活塞杆回缩；对于上升 /下降气缸，当上侧无杆腔进气，下侧有杆腔排气时，活塞杆下降，反之活塞杆上升。 2、摆动气缸输出回转摆动式摆动气缸分为单叶片式和双叶片式。单叶片式摆动气缸：压缩空气由进气口输入，作用在叶片上，带动轴回转产生转矩，另一腔的空气从排气口排出。 nts 双叶片式摆动气缸：从进气口进入的压缩空气作用在一个叶片上，同时通过轴上的气路也作用在另一叶片上带动轴回转。这样双叶片式产生的转矩将是单叶片式的 2 倍。本设计采用双叶片式摆动气缸，这样就能产生更大的转矩，以利于机械手的转动。 3.3.3 控制元件控制元件是用来调节压缩空气的压力、流量和控制其流动方向，使气动执行机构获得必要的力、动作速度和改变运动方向，并按规定的程序工作。气动控制元件按功能分为压力控制阀、流量控制阀和方向控制阀。 1、压力控制阀调节和控制压力大小的气动元件称为压力控制阀。它包括调压阀、溢流阀、顺序阀及多功能组合阀。调压阀是出口侧压力可调，并能保持出口侧压力稳定的压力控制阀。溢流阀是在回路中的压力达到阀的规定值时，使部分气体从排气侧排出，以保持回路内的压力在规定值的阀。调速阀是根据 “ 流量负反馈 ” 原理设计而成的单路流量阀。调速阀一般用于执行元件负载变化大而运动速度要求稳定的系统中。调速阀根据 “ 串联减压式 ” 和 “ 并联溢流式 ” ，又分为调速阀和溢流节流阀两种主要类型。本设计选用串联减压式调速阀。 2、方向控制阀方向控制阀是改变压缩空气流动方向和气流通断状态，使气动执行元件的动作或状态发生变换的控制阀，其通常可分为单向型控制阀和换向型控制阀两类。 (1) 单向型控制阀单向阀是指气流只能向一个方向流动而不能反向流动通过的阀，是最简单的单向型方向阀。在气动系统中，单向阀除单独使用之外，经常与流量阀、换向阀和压力阀组合成只能单向控制的阀。单向调速阀就是单向阀与节流阀并联而成。单向调速阀是把节流阀芯分成了上阀芯和下阀芯两部分。当流体正向流动时，其节流过程与调速阀是一样的，节流缝隙的大小可通过手柄进行调节；当流体反向流动时，靠流体的压力把阀芯压下，下阀芯起单向阀作用，单向阀打开，可实现流体反向自由流动。当正向流动时，经过节流阀节流。当反向流动时，单向阀打开，不节流。 (2) 换向型控制阀换向型方向控制阀按控制方式分类，分为气压控制、电磁控制、人力控制。换向阀nts 是利用阀芯和阀体间相对位置的不同来变换不同管路间的通断关系，实现接通、切断，或改变流体方向的阀。它的用途很广，种类也很多。换向阀的性能的主要要求是：（ 1）油液流经换向阀时的压力损失小；（ 2）互不相通的油口间的泄漏小；（ 3）换向可靠、迅速且平稳无冲击。按换向阀的操纵方式有：手动式、机动式、电磁式、液动式、电液动式、气动式。按工作位置数和控制的通道数有：二位二通阀、二位三通阀、二位四通阀、二位五通阀、三位四通阀、三位五通阀等。本设计选用三位四通电磁换向阀理由如下： (1) 电磁换向阀是利用电磁铁吸力推动阀芯来改变阀的工作位置。由于它操作轻便，易于实现自动化，因此应用广泛。 (
