双轴无重力粉体混合机混合单元的设计

双轴无重力粉体混合机混合的设计

双轴无重力粉体混合机混合单元的设计【优秀机械设备全套课程毕业设计含6张CAD图纸】

【带任务书+开题报告+外文翻译】【38页@正文10500字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

中文摘要.doc

主轴.dwg

任务书.doc

传动装置.dwg

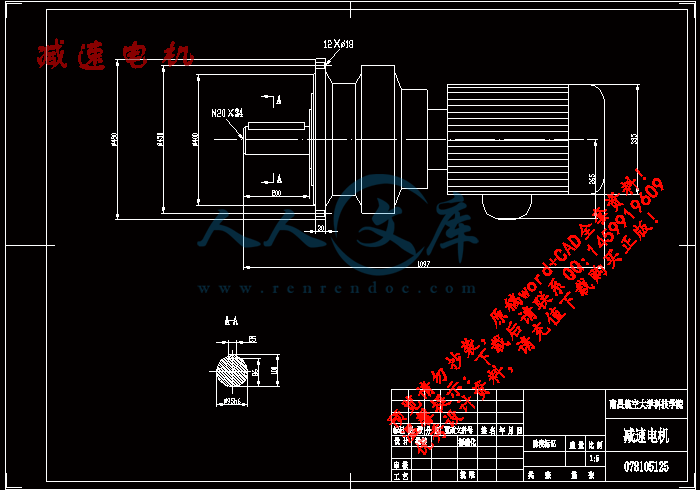

减速电机.dwg

原创性声明.doc

外文Centrifugal Fluidized Bed dryer.pdf

外文翻译.doc

封面.doc

开题报告.doc

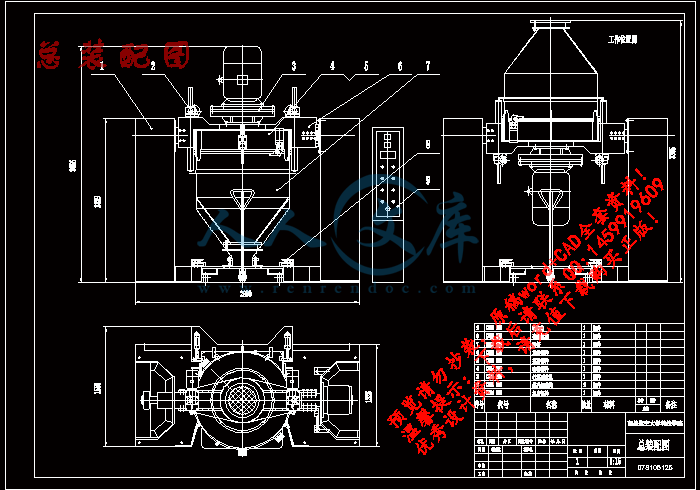

总装配图.dwg

桨板.dwg

正文.doc

目录.doc

翻译封面.doc

英文摘要.doc

齿轮.dwg

任务书

I、毕业设计(论文)题目：

双轴无重力粉体混合机混合单元的设计

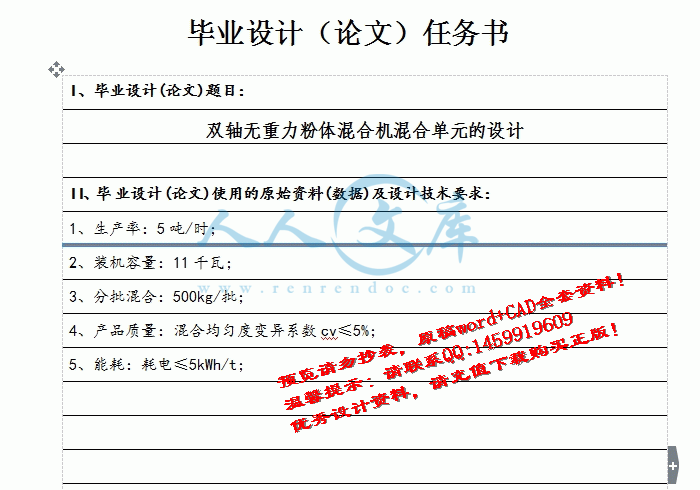

II、毕业设计(论文)使用的原始资料(数据)及设计技术要求：

1、生产率：5吨/时；

2、装机容量：11千瓦；

3、分批混合：500kg/批；

4、产品质量：混合均匀度变异系数cv≤5%；

5、能耗：耗电≤5kWh/t；

III、毕业设计(论文)工作内容及完成时间：

1．查阅资料，英文资料翻译（2周）1月3日～1月17日

2．撰写开题报告（1周）1月18日～1月23日

3．设计并绘制混合机混合单元装配图确（5周）2月21日～3月27日

4．绘制主要零件图若干张（4周）3月27日～4月23日

5．编写设计计算说明书（毕业论文）一份（3周）4月25日～5月21日

6．毕业设计审查、毕业答辩（1.5周）5月23日～ 6月2日

Ⅳ 、主要参考资料：

[1] 璞良贵，纪名刚主编.机械设计.第七版.北京：高等教育出版社，2001

[2] 金国淼等.搅拌设备(化工设备设计全书). 北京：化学工业出版社，2002

[3] 徐灏主编，机械设计手册.北京：机械工业出版社，1995.12

[4] 李克永.化工机械手册. 天津: 天津大学出版社，1991.5

双轴无重力粉体混合机混合单元的设计

摘要：混合可以使两种或多种不同的物质在彼此之中互相分散，从而达到均匀混合；也可以加速传热和传质过程。在工业生产中，混合操作是从化学工业开始的，围绕食品、纤维、造纸、石油、水处理等，作为工艺过程的一部分而被广泛应用。在工业生产中，大多数的混合操作均系机械混合，以中、低压立式钢制容器的混合设备为主。混合设备主要由混合装置、轴封和混合罐三大部分组成。

本设计的课题是双轴无重力粉尘混合机主要涉及反应混合机的混合单元的设计，主要包括混合罐、电动机及减速器的选型、支撑装置设计、轴的密封设置的设计。

关键词：混合机双轴无重力混合单元机械设计

The design of double-axial without gravity powder mixer's mixing unit

Abstract: Mixing can make two or more different substances dispersed into each other in each other, so as to achieve uniform mixing, that can also speed up the process of heat and mass transfer.In industrial production, mixing operation is started from the chemical industry, focusing on food, fiber, paper, petroleum, water treatment, as part of the process widely used. In industrial production, most of the mixing operations are mechanical mixing system to medium and low voltage vertical mixing equipment based steel containers. Mixing equipment mainly contains three major parts of mixing device,seal and mixed cans.

The design issue is mainly related to biaxial mixer weightless dust mixed reaction mixer unit design, including mixed cans, motor and reducer selection, support equipment design, shaft seal set design.

Keywords: Mixer Axis gravity Mixing unit Mechanical design

1 绪论1

1.1 混合设备在工业生产中的应用1

1.2 混合物料的种类及特性2

2 混合罐结构设计2

2.1 罐体的尺寸确定及结构选型2

2.1.1 筒体及封头型式2

2.1.2 确定内筒体和封头的直径2

2.1.3 确定内筒体高度H3

2.1.4 选取夹套直径3

2.1.5 校核传热面积3

2.2 内筒体及夹套的壁厚计算3

2.2.1 选择材料，确定设计压力4

2.2.2 夹套筒体和夹套封头厚度计算5

2.2.3 内筒体壁厚计算6

2.3入孔选型及开孔补强设计6

2.4混合器的选型8

2.5混合附件9

3 传动装置的设计10

3.1 减速器和电动机的选型条件10

3.2 电动机与减速器的选择10

3.3 联轴器的选型12

3.4 混合轴的设计及其结果验证12

3.5 轴与桨叶、联轴器的连接12

3.5.1 连接形式12

3.5.2 联轴器与轴的连接13

3.6 轴承的设计与校核13

3.6.1 混合轴受力模型选择与轴长的计算14

3.6.2 按扭转变形计算计算混合轴的轴径17

3.6.3 根据临界转速核算混合轴轴径20

3.6.4 按强度计算混合轴的轴径23

3.6.5 按轴封处（或轴上任意点处处）允许径向位移验算轴径24

3.6.6 轴径的最后确定24

4 支撑装置设计24

4.1 混合机的支承部分24

4.1.1 机座25

4.1.2 轴承装置25

4.2 下支撑座的设计26

4.2.1 轴承的选型27

4.2.2 支撑套的设计27

5 轴的密封27

5.1 密封装置的类型27

5.2 轴的密封选择27

5.3 封口锥结构选型与计算28

结论32

参考文献33

致谢34

双轴无重力粉体混合机混合单元的设计

1 绪论

混合可以使两种或多种不同的物质在彼此之中互相分散，从而达到均匀混合；也可以加速传热和传质过程。在工业生产中，混合操作时从化学工业开始的，围绕食品、纤维、造纸、石油、水处理等，作为工艺过程的一部分而被广泛应用。

混合操作分为机械混合与气流混合。气流混合是利用气体鼓泡通过液体层，对液体产生混合作用，或使气泡群一密集状态上升借所谓上升作用促进液体产生对流循环。与机械混合相比，仅气泡的作用对液体进行的混合时比较弱的，对于几千毫帕·秒以上的高粘度液体是难于使用的。但气流混合无运动部件，所以在处理腐蚀性液体，高温高压条件下的反应液体的混合时比较便利的。在工业生产中，大多数的混合操作均系机械混合，以中、低压立式钢制容器的混合设备为主。混合设备主要由混合装置、轴封和混合罐三大部分组成。
