宝来轿车前轮制动器的设计【优秀轿车制动器全套课程毕业设计含4张CAD图纸】

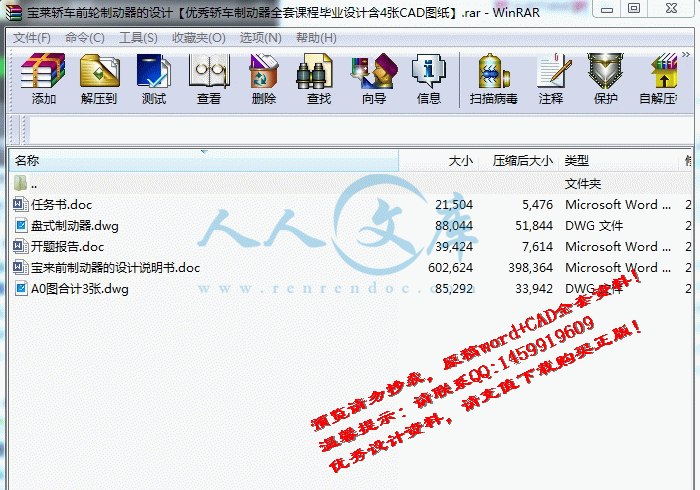

资源目录

宝莱轿车前轮制动器的设计【优秀轿车制动器全套课程毕业设计含4张CAD图纸】.rar

开题报告.doc---(点击预览)

宝来前制动器的设计说明书.doc---(点击预览)

任务书.doc---(点击预览)

A0图合计3张.dwg

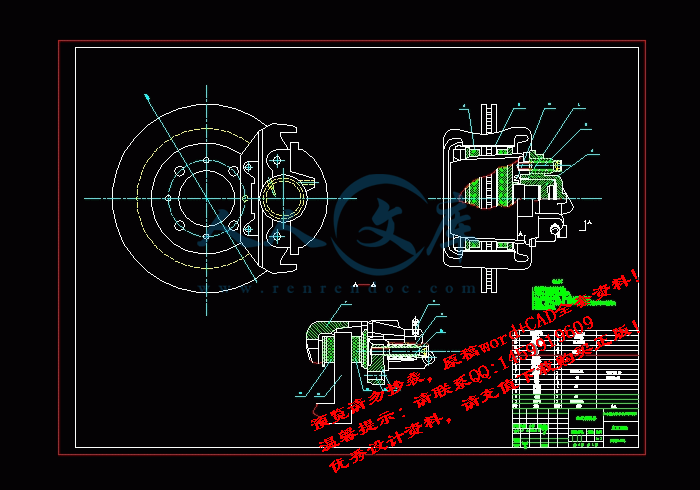

盘式制动器.dwg

压缩包内文档预览：

编号：481662 类型：共享资源大小：485.94KB 格式：RAR 上传时间：2015-10-26 上传人：QQ14****9609 IP属地：陕西

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 宝来轿车轿车前轮制动器设计课程毕业设计宝莱轿车前轮制动器的设计轿车制动器

资源描述：

奥迪轿车前轮制动器设计

轿车前轮制动器设计

宝来轿车前轮制动器的设计【优秀轿车制动器全套课程毕业设计含4张CAD图纸】

【带任务书+开题报告】【40页@正文14600字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

A0图.dwg

A1图.dwg

任务书.doc

宝来前制动器的设计说明书.doc

开题报告.doc

任务书

毕业论文（设计）题目：

论文（设计）研究目的与内容：

目的：

汽车制动系的基本功用是使行驶中的汽车减速或停车，在下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地或坡道上驻留不动的机构。汽车制动系直接影响着汽车的安全性和停车的可靠性。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行驶安全、停车可靠，汽车制动系的工作可靠性显得日益重要。也只有制动性能良好、制动系工作可靠的汽车才能充分发挥其动力性能。

内容：

首先讲解了制动系的设计要求，然后是设计方案的论证与选择，接下来是制动器的设计与计算，制动器零件的设计与计算。

其中方案的论证与选择，及制动系的设计计算是本次设计主要内容。

从制动系的功用及设计的要求出发，依据给定的设计参数，进行了方案论证。选择了盘式制动器的形式。这样的制动系结构简单，工作可靠。

在设计计算部分中，阐述了制动器的主要参数及其选择，对各种参数如制动器的力矩、比能耗散率同步附着系数等进行了计算，最后是制动器主要零部件的结构设计与强度计算。

具体要求：（原始数据、试验方案、手段及预期结果）

原始数据；

整备质量 1140㎏整车总质量1560㎏

轴荷分配 -- 前轴空载6272 后轴空载 4900

前轴满载8200 后轴满载8100

轴距 2.656ｍ主减速比 4.111

要求：

1)足够的制动能力。

2)工作可靠。

3)用任何速度制动，汽车都不应当丧失操纵性和方向稳定性标准，详见JB939—85。

4)防止水和污泥进入制动器工作表面。

5)要求制动能力的热稳定性良好。具体要求详见JB3935—85和JB4200—86。

6)操纵轻便，并具有良好的随动性。

7)制动时制动系产生的噪声尽可能小。

8)作用滞后性应尽可能短。

9)摩擦衬片(块)应有足够的使用寿命。

10)设置自动调整间隙机构。

主要参考资料：

［1］余志生. 汽车理论. 北京：机械工业出版社；2000

［2］陈家瑞. 汽车构造. 北京：机械工业出版社；2000

［3］王望予. 汽车设计. 北京：机械工业出版社；2000

［4］刘惟信. 汽车制动系的结构分析与设计计算. 北京：清华大学出版社：2004

［5］李炳泉桑塔纳2000型轿车构造北京：机械工业出版社；2000

［6］全国汽车维修专项技能认证技术支持中心编写组北京教育科学出版社 2004

进度安排：

第1--2周查找资料、充实数据，完成开题报告，并作外文翻译

第3--6周计算数据，并进行设计、校核

第7--9周绘图

第 10 周出CAD图和整理说明书

第 11 周准备答辩

题目：

宝莱轿车前轮制动器设计

摘要

汽车的制动系是汽车行车安全的保证，许多制动法规对制动系提出了许多详细而具体的要求，这是我们设计的出发点。

从制动系的功用及设计的要求出发，依据给定的设计参数，进行方案论证。对各种形式的制动器的优缺点进行了比较后，选择了前盘后鼓的形式。这样既保证了较高的制动效能又有很好的稳性。

关键词制动系; 制动盘; 摩擦块; 制动效能

Abstract

The automobile braking system basic function is causes in the travel the automobile to decelerate or to stop, stabilizes as well as causes already the automobile in the downhill travel automobile vehicle speed maintenance which stops trips in keeps the motionless organization on in-situ or the slopeway. The automobile braking system directly is affecting the reliability which the automobile security and stops. Increase day by day along with the highway rapid development and the vehicle speed enhancement as well as the stream of vehicles density, in order to guarantee the travel is safe, stops reliably, the automobile braking system operational reliability appears day by day importantly. Also only the braking quality to be good, the braking system work reliable automobile can fully display its power performance.

The automobile braking system is the automobile traffic safety guarantee, many applied the brake the laws and regulations to propose to the braking system many detailed and concrete request, this was a starting point which we designed.

Embarks from the braking system function and the design request, the basis assigns the design variable, carries on the plan proof. Has carried on the comparison after each kind of form brake good and bad points, after has chosen the morning market the drum form. Like this both had guaranteed higher applies the brake the potency and to have the very good stability.

Keywords Braking system Brake disc Drag block Braking quality

摘要….I

Abstract...II

第 1 章绪论3

1.1汽车制动系概述3

1.2汽车制动器的工作原理5

1.3毕业设计的目的和意义6

第 2 章制动器结构型式及选择8

2.1鼓式制动器的结构型式及选择8

2.2盘式制动器的结构型式及选择9

2.2.1定钳盘式制动器11

2.2.2浮钳盘式制动器12

2.2.3全盘式制动器12

2.3盘式和鼓式制动器比较13

第 3 章制动系的主要参数及其选择15

3.1制动力与制动力分配15

3.1.1制动时前、后轮的地面法向反作用力15

3.1.2前、后制动器制动力的理想分配曲线17

3.2具有固定比值的前、后制动器制动力与同步附着系数19

3.3制动器的制动力矩20

3.4利用附着系数与制动效率21

第 4 章制动器的设计计算23

4.1原始数据和技术参数23

4.2参数选择以及数据计算23

4.2.1盘式制动器主要参数的确定23

4.2.2摩擦块磨损均匀性验证24

4.2.3紧急制动时前后轮法向反力及附着力距24

4.2.4同步附着系数的确定25

4.2.5制动器的效率26

4.2.6制动力矩以及盘的压力26

4.2.7同步附着系数的验算27

4.2.8摩擦衬块的磨损特性的验算27

第 5 章制动驱动机构的结构型式选择与设计计算28

5.1制动驱动机构型式28

5.1.1简单制动系28

5.1.2动力制动系28

5.1.3伺服制动系29

5.2分路系统30

5.3液压制动驱动机构的设计计算31

5.3.1制动轮缸直径d的确定31

5.3.2制动主缸直径do的确定31

5.3.3制动踏板力Fp32

5.3.4制动踏板工作行程Sp32

总结34

参考文献35

致谢….36

第 1 章绪论

1.1 汽车制动系概述

尽可能提高车速是提高运输生产率的主要技术措施之一。但这一切必须以保证行驶安全行为前提。因此，在宽阔人少的路面上汽车可以高速行驶。但在不平路面上，遇到障碍物或其它紧急情况时，应降低车速甚至停车。如果汽车不具备这一性能，提高汽车行驶速度便不可能实现。

制动系是汽车的一个重要组成部分，它直接影响汽车的行驶安全性。随着高速公路的迅速发展和汽车密度的日益增大，交通事故时有发生。因此，为保证汽车行驶安全，应提高汽车的制动性能，优化汽车制动系的结构。

制动装置可分为行车制动、驻车制动、应急制动和辅助制动四种装置。其中市行驶中的汽车减速至停止的制动系叫行车制动系。使已停止的汽车停驻不动的制动系称为驻车制动系。每种车都必须具备这两种制动系。应急制动系成为第二制动系，他是为了保证在行车制动系失效时仍能有效的制动。辅助制动系是使汽车下坡时车速稳定的制动系。

汽车制动系统是一套用来使四个车轮减速或停止的零件。当驾驶员踩下制动踏板时，制动动作开始。踏板装在顶端带销轴的杆件上。踏板的运动促使推杆移动，移向主缸或离开主缸。

主缸安装在发动机室的隔板上，主缸是一个由驾驶员通过踏板操作的液压泵。当踏板被踩下，主缸迫使有压力的制动液通过液压管路到四个车轮的每个制动器。液压管路由钢管和软管组成。它们将压力液从主缸传递到车轮制动器。

盘式制动器多用于汽车的前轮，有不少车辆四个车轮都用盘式制动器。制动盘装在轮辋上、与车轮及轮胎一起转动。当驾驶员进行制动时，主缸的液体压力传递到盘式制动器。该压力推动摩擦衬片靠到制动盘上，阻止制动盘转动。

参考文献

[1] 王望予. 汽车设计. 北京：机械工业出版社，2004

[2] 余志生. 汽车理论. 北京：机械工业出版社，2003

[3] 陈家瑞. 汽车构造. 北京：机械工业出版社，2003

[4] 方泳龙. 汽车制动理论与设计 .校内教材

[5] 张尉林. 汽车制动系统的分析与设计 .北京：机械工业出社，2002

[6] 齐志鹏. 汽车制动系统的结构原理与检修 .北京：人民邮电出版社，2004

[7] 吴植民，李明丽等译.汽车制动文集. 北京：人民邮电出版社，2003

[8] 刘惟信. 汽车设计 .北京：清华大学出版社，2001

[9] 机械设计手册. 北京：机械工业出版社，2000

[10] 刘惟信. 汽车制动系的结构分析与设计计算. 北京：清华大学出版社，2004

[11] 李茂福/杨智勇. 宝来轿车使用维修手册北京：金盾出版社，2002

[12] 王赟松/刘作军. 宝来A4轿车维修图册北京：人民交通出版社，2003

[13] 唐宇明. 汽车转向制动系设计. 南京：东南大学出版社，1998

[14] 汽车工程手册编辑委员会. 汽车工程手册（设计篇）. 北京：人民交通出版社，2001

[15] 李尹熙. 汽车设计标准资料手册. 天津：天津科学技术出版社，1999

[16] 吉林大学汽车教研室. 汽车制动系统设计计算. 北京：人民交通出版社，2003

内容简介：: 1 佳木斯大学毕业论文（设计）任务书学院：机械工程专业：交通运输班级： 2002 级二班指导教师：江丽炜学生姓名：徐杰 2006 年 4 月 26 日佳木斯大学 nts 2 毕业论文 (设计 )任务书姓名：徐杰学院：机械工程系别：动力工程专业：交通运输班级：二班学籍号： 0208324225 毕业论文（设计）题目：宝来轿车前轮制动器设计论文（设计）研究目的与内容：目的：汽车制动系的基本功用是使行驶中的汽车减速或停车，在下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地或坡道上驻留不动的机构。汽车制动系直接影响着汽车的安全性和停车的可靠性。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行驶安全、停车可靠，汽车制动系的工作可靠性显得日益重要。也只有制动性能良好、制动系工作可靠的汽车才能充分发挥其动力性能。内容：首先讲解了制动系的设计要求，然后是设计方案的论证与选择，接下来是制动器的设计与计算，制动器零件的设计与计算。其中方案的论证与选择，及制动系的设计计算是本次设计主要内容。从制动系的功用及设计的要求出发，依据给定的设计参数，进行了方案论证。选择了盘式制动器的形式。这样的制动系结构简单，工作可靠。在设计计算部分中，阐述了制动器的主要参数及其选择，对各种参数如制动器的力矩、比能耗散率同步附着系数等进行了计算，最后是制动器主要零部件的结构设计与强度计算。 nts 3 具体要求：（原始数据、试验方案、手段及预期结果）原始数据；整备质量 1140 整车总质量 1560 轴荷分配 - 前轴空载 6272 后轴空载 4900 前轴满载 8200 后轴满载 8100 轴距 2.656 主减速比 4.111 要求： 1)足够的制动能力。 2)工作可靠。 3)用任何速度制动，汽车都不应当丧失操纵性和方向稳定性标准，详见 JB939 85。 4)防止水和污泥进入制动器工作表面。 5)要求制动能力的热稳定性良好。具体要求详见 JB3935 85 和 JB4200 86。 6)操纵轻便，并具有良好的随动性。 7)制动时制动系产生的噪声尽可能小。 8)作用滞后性应尽可能短。 9)摩擦衬片 (块 )应有足够的使用寿命。 10)设置自动调整间隙机构。主要参考资料： 1余志生 . 汽车理论 . 北京：机械工业出版社； 2000 2陈家瑞 . 汽车构造 . 北京：机械工业出版社； 2000 3王望予 . 汽车设计 . 北京：机械工业出版社； 2000 4刘惟信 . 汽车制动系的结构分析与设计计算 . 北京：清华大学出版社： 2004 5李炳泉桑塔纳 2000 型轿车构造北京：机械工业出版社； 2000 6全国汽车维修专项技能认证技术支持中心编写组北京教育科学出版社 2004 进度安排：第 1-2 周查找资料、充实数据，完成开题报告，并作外文翻译第 3-6 周计算数据，并进行设计、校核第 7-9 周绘图第 10 周出 CAD 图和整理说明书第 11 周准备答辩指导教师：教研室主任： nts 题目：宝莱轿车前轮制动器设计姓名：班级学号：指导教师： nts摘要 - I - 摘要汽车制动系的基本功用是使行驶中的汽车减速或停车，在下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地或坡道上驻留不动的机构。汽车制动系直接影响着汽车的安全性和停车的可靠性。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行驶安全、停车可靠，汽车制动系的工作可靠性显得日益重要。也只有制动性能良好、制动系工作可靠的汽车才能充分发挥其动力性能。汽车的制动系是汽车行车安全的保证，许多制动法规对制动系提出了许多详细而具体的要求，这是我们设计的出发点。从制动系的功用及设计的要求出发，依据给定的设计参数，进行方案论证。对各种形式的制动器的优缺点进行了比较后，选择了前盘后鼓的形式。这样既保证了较高的制动效能又有很好的稳性。关键词制动系 ; 制动盘 ; 摩擦块 ; 制动效能 ntsAbstract - II - Abstract The automobile braking system basic function is causes in the travel the automobile to decelerate or to stop, stabilizes as well as causes already the automobile in the downhill travel automobile vehicle speed maintenance which stops trips in keeps the motionless organization on in-situ or the slopeway. The automobile braking system directly is affecting the reliability which the automobile security and stops. Increase day by day along with the highway rapid development and the vehicle speed enhancement as well as the stream of vehicles density, in order to guarantee the travel is safe, stops reliably, the automobile braking system operational reliability appears day by day importantly. Also only the braking quality to be good, the braking system work reliable automobile can fully display its power performance. The automobile braking system is the automobile traffic safety guarantee, many applied the brake the laws and regulations to propose to the braking system many detailed and concrete request, this was a starting point which we designed. Embarks from the braking system function and the design request, the basis assigns the design variable, carries on the plan proof. Has carried on the comparison after each kind of form brake good and bad points, after has chosen the morning market the drum form. Like this both had guaranteed higher applies the brake the potency and to have the very good stability. Keywords Braking system Brake disc Drag block Braking quality nts目录 - 1 - 目录摘要 . . I Abstract. . II 第 1 章绪论 . 3 1.1 汽车制动系概述 . 3 1.2 汽车制动器的工作原理 . 5 1.3 毕业设计的目的和意义 . 6 第 2 章制动器结构型式及选择 . 8 2.1 鼓式制动器的结构型式及选择 . 8 2.2 盘式制动器的结构型式及选择 . 9 2.2.1 定钳盘式制动器 . 10 2.2.2 浮钳盘式制动器 . 12 2.2.3 全盘式制动器 . 12 2.3 盘式和鼓式制动器比较 . 13 第 3 章制动系的主要参数及其选择 . 15 3.1 制动力与制动力分配 . 15 3.1.1 制动时前、后轮的地面法向反作用力 . 15 3.1.2 前、后制动器制动力的理想分配曲线 . 17 3.2 具有固定比值的前、后制动器制动力与同步附着系数 . 19 3.3 制动器的制动力矩 . 20 3.4 利用附着系数与制动效率 . 21 第 4 章制动器的设计计算 . 24 4.1 原始数据和技术参数 . 24 4.2 参数选择以及数据计算 . 24 4.2.1 盘式制动器主要参数的确定 . 24 4.2.2 摩擦块磨损均匀性验证 . 25 4.2.3 紧急制动时前后轮法向反力及附着力距 . 25 4.2.4 同步附着系数的确定 . 26 4.2.5 制动器的效率 . 27 4.2.6 制动力矩以及盘的压力 . 27 4.2.7 同步附着系数的验算 . 28 4.2.8 摩擦衬块的磨损特性的验算 . 28 第 5 章制动驱动机构的结构型式选择与设计计算 . 29 5.1 制动驱动机构型式 . 29 5.1.1 简单制动系 . 29 5.1.2 动力制动系 . 29 5.1.3 伺服制动系 . 30 5.2 分路系统 . 31 5.3 液压制动驱动机构的设计计算 . 32 5.3.1 制动轮缸直径 d 的确定 . 32 5.3.2 制动主缸直径 do 的确定 . 32 5.3.3 制动踏板力 Fp . 33 nts目录 - 2 - 5.3.4 制动踏板工作行程 Sp . 33 总结 . 35 参考文献 . 36 致谢 . . 37 nts毕业论文（设计）用纸 - 3 - 第 1 章绪论 1.1 汽车制动系概述尽可能提高车速是提高运输生产率的主要技术措施之一。但这一切必须以保证行驶安全行为前提。因此，在宽阔人少的路面上汽车可以高速行驶。但在不平路面上，遇到障碍物或其它紧急情况时，应降低车速甚至停车。如果汽车不具备这一性能，提高汽车行驶速度便不可能实现。制动系是汽车的一个重要组成部分，它直接影响汽车的行驶安全性。随着高速公路的迅速发展和汽车密度的日益增大，交通事故时有发生。因此，为保证汽车行驶安全，应提高汽车的制动性能，优化汽车制动系的结构。制动装置可分为行车制动、驻车制动、应急制动和辅助制动四种装置。其中市行驶中的汽车减速至停止的制动系叫行车制动系。使已停止的汽车停驻不动的制动系称为驻车制动系。每种车都必须具备这两种制动系。应急制动系成为第二制动系，他是为了保证在行车制动系失效时仍能有效的制动。辅助制动系是使汽车下坡时车速稳定的制动系。汽车制动系统是一套用来使四个车轮减速或停止的零件。当驾驶员踩下制动踏板时，制动动作开始。踏板装在顶端带销轴的杆件上。踏板的运动促使推杆移动，移向主缸或离开主缸。主缸安装在发动机室的隔板上，主缸是一个由驾驶员通过踏板操作的液压泵。当踏板被踩下，主缸迫使有压力的制动液通过液压管路到四个车轮的每个制动器。液压管路由钢管和软管组成。它们将压力液从主缸传递到车轮制动器。盘式制动器多用于汽车的前轮，有不少车辆四个车轮都用盘式制动器。制动盘装在轮辋上、与车轮及轮胎一起转动。当驾驶员进行制动时，主缸的液体压力传递到盘式制动器。该压力推动摩擦衬片靠到制动盘上，阻止制动盘转动。 nts毕业论文（设计）用纸 - 4 - 图 1-1 汽车制动系统的基本部件 1.液压助力制动器 2.主缸和防抱死装置 3.前盘式制动器 4.制动踏板 5.驻车制动杆 6.防抱死计算机 7.后盘式制动器很多汽车都采用助力制动系统减少驾驶员在制动停车时必须加到踏板上的力。助力制动器一般有两种型式。最常见的型式是利用进气歧管的真空，作用在膜片上提供助力。另一种型式是采用泵产生液压力提供助力。驻车制动器总成用来进行机械制动，防止停放的车辆溜车，在液压制动完全失效时实现停车。绝大部分驶车制动器用来制动两个后车轮。有些前轮驱动的车辆装有前轮驻车制功器，因为在紧急停车中绝大部分的制动功需要用在车辆的前部。驻车制动器一般用手柄或脚踏板操作。当运用驻车制动器时，驻车制动钢索机械地拉紧施加制动的秆件。驻车制动器由机械控制，不是由液压控制。每当以很强的压力进行制动时，车轮可能完全停止转动。这叫做“车轮抱死”。这并不能帮助车辆停下来，而是使轮胎损失些与路面的摩擦接触，在路面上滑移。轮胎滑移时，车辆不再是处于控制下的停车，驾驶员处在危险之中。有经验的驾驶员知道，防止车轮抱死的对策是迅速上、下踩动制动踏板。这样间歇地对制动器提供液压力，使驾驶员在紧急制动时能控制住车辆。现今许多新型车辆装备了防抱死制动系统 (ABS)。防抱死制动系统做的工作与有经验驾驶员做的相同，只是更快、更精确些。它感受到某车轮快要抱死或滑移时，迅速中断nts毕业论文（设计）用纸 - 5 - 该车轮制动器去的制动压力。在车轮处的速度传感器监测车轮速度，并将信息传递给车上计算机。于是，计算机控制防抱死制动装置，输送给即将抱死的车轮的液压力发生脉动。 1.2 汽车制动器的工作原理一般制动系的工作原理可用下图所示的一种简单的液压制动系示意图来说明。个以内圆面为工作表面的金属的制动鼓 8 固定在车轮轮毅上，随车轮一同旋转。在固定不动的制动底板 11 上，有两个支承销 12，支承着两个弧形制动卸 10 的下端。制动蹄的外圆面上又装有一般是非金属的摩擦片 9。制动底板上还装有液压制动轮缸 6，用油管 5 与装在车架上的液压制动主缸 4 相连通。主缸中的活塞 3 可由驾驶员通过制动踏板机构来操纵。制动系不工作时，制动鼓的内圆面与制动蹄摩擦片的外圆面之间保持有一定的间隙，使车轮和制动鼓可以自由旋转。要使行驶中的汽车减速，驾驶员应跺下制动踏板 l，通过推杆 2 和主缸活塞 3，使主缸内的油液在一定压力下流人轮缸 6，并通过两个轮缸活塞 7 推使两制动蹄 10 绕支承销12 转动，上端向两边分开而以其摩擦片 9 压紧在制动鼓的内圆面上。这样，不旋转的制动卸就对旋转着的制动鼓作用一个摩擦力矩 M，其方向与车轮旋转方向相反。制动鼓将该力矩传到车轮后，由于车轮与路面间有附着作用，车轮对路面作用一个向前的周绕力 F，同时路面也对车轮作用一个向后的反作用力，即制动力 F。制动力 F 由车轮经车桥和悬架传给车架及车身，迫使整个汽车减速。制动力愈大，汽车减速度也愈大。当故开制动踏板时回位弹簧 13 即将制动蹄拉回原位，摩擦力矩 M 和制动力 F 消失，制动作用即行终止。 nts毕业论文（设计）用纸 - 6 - 图 1-2 鼓式制动器结构图 1.制动踏板 2.推杆 3.主缸活塞 4.制动主缸 5.油管 6.制动轮缸 7.轮缸活塞 8.制动鼓 9.摩擦片 10.制动蹄 11.制动底板 12.支承销 13.制动体回位弹簧图中所示的制动器中，由制动鼓 8、摩擦片 9 和制动蹄 10 所构成的系统产生了一个制动力矩 (摩擦力矩 M)以阻碍车轮转动该系统称为制动器。显然，阻碍汽车运动的制动力 F 不仅取决于制动力矩 M，还取决于轮胎与路面间的附着条件。如果完全丧失附着，则这种制动系事实上不可能产生制动汽车的效果。不过，在讨论制动系的结构问题时，一般都假定具备良好的附着条件。 1.3 毕业设计的目的和意义毕业设计和毕业论文是本科生培养方案中的重要环节。学生通过毕业设计，综合性地运用几年内所学知识去分析、解决一个问题，在作毕业设计的过程中，所学知识得到疏理和运用，它既是一次检阅，又是一次锻炼。不少学生在作完毕业设计后，感到自己nts毕业论文（设计）用纸 - 7 - 的实践动手、动笔能力得到锻炼，增强了即将跨入社会去竞争，去创造的自信心。通过大学四年的学习，从理论与实践上均有了一定程度的积累。毕业设计就是对我们以往所学的知识的综合运用与进一步的巩固加深，并对解决实际问题的能力的训练与检验。其目的在于： 1、培养正确的设计思想与工作作风。 2、进一步培养制图、绘图的能力。 3、学会分析与评价汽车及其各总成的结构与性能，合理选择结构方案及其有关参数。 4、学会汽车一些主要零部件的设计与计算方法以及总体设计的一般方法，以毕业后从事汽车技术工作打下良好的基础。 5、培养独立分析、解决问题的能力。 nts毕业论文（设计）用纸 - 8 - 第 2 章制动器结构型式及选择汽车的制动器设计究竟采用哪一种结构方案较为合理，能够最大限度的发挥制动器的功用，首先应该从制动器设计的一般原则上谈起。 2.1 鼓式制动器的结构型式及选择图 2-1 鼓式制动器 l-调整楔 2-推杆 3-制动蹄 4-连接弹簧 5-上回位弹簧 6-弹簧座 7-手制动拉杆 8-下回位弹簧 9-车轮制动缸 l0-制动底板 ll旋塞 12-制动摩擦片 l3-弹簧鼓式制动器总成的主要零部件有：制动鼓和轮毅总成、制动蹄总成、制动底板、液压轮缸、制动蹄回位弹簧压紧装置、调节机构和驻车制动机构。为制动车轮、制动鼓和制动蹄提供摩擦表面，制动鼓的内圆周是一加工过的制动表面。车轮通过螺母和双头螺栓安装到制动鼓轮毅上。该轮毂安放在允许车轮总成转动的车轮轴承上。各种鼓式制动器的示意图如下： nts毕业论文（设计）用纸 - 9 - 1、领从蹄式 2、双领蹄式 3、双向领从蹄式 4、双从蹄式 5、单向增力式 6、双向增力式 2.2 盘式制动器的结构型式及选择盘式制动系统的基本零件是制动盘，轮毂和制动卡钳组件。制动盘为停止车轮的转动提供摩擦表面。车轮通过双头螺栓和带突缘的螺母装到制动盘毂上。毂内有允许车轮转动的轴承。制动盘的每一面有加工过的制动表面。液压元件和摩擦元件装在制动卡钳组件内。制动卡钳装到车辆上时，它跨骑在制动盘和轮毂的外径处。进行制动时，靠主缸的液压力，制动卡钳内的活塞被迫外移。活塞压力通过摩擦块或制动蹄夹住制动盘。由于施加在制动盘两侧的液压力是方向相反、大小相等的，制动盘不会变形，除非制动过猛或持续加压。制动盘表面的摩擦能生成热。由于制动盘在转动。表面没有遮盖，热很容易消散到周围空气中。由于迅速冷却的特性，即使在连续地猛烈制动之后，盘式制动器比抗制动衰退的鼓式制动器工作得要好。许多车辆的前部采用盘式制动器的主要理由就是它抗制动衰退性好和停车平稳。 nts毕业论文（设计）用纸 - 10 - 图 2-2 盘式制动器结构图 1.制动卡钳组件 2.制动盘和毂组件 3.轮毂 4.双头螺栓 5.摩擦面 6.摩擦块 2.2.1 定钳盘式制动器 nts毕业论文（设计）用纸 - 11 - 钳盘式制动器主要有以下几种结构型式：图 2-3 钳盘式制动器示意图 a)、 d) 固定钳式 b) 滑动钳式 c) 摆动钳式固定钳式制动器，如图（ a）所示，制动盘两侧均有油缸。制动时，仅两侧油缸中的活塞驱使两侧制动块向盘面移动。这种制动器的主要优点是：（ 1）除活塞和制动块外无其它滑动件，易于保证钳的刚度；（ 2）结构及制造工艺与一般的制动轮缸相差不多，容易实现从鼓式到盘式的改型；（ 3）很能适应分路系统的要求；就目前汽车发展趋势来看，随着汽车性能要求的提高，固定钳结构上的缺点也日益明显。主要有以下几个方面：（ 1）固定钳式至少要有两个油缸分置于制动盘两侧，因而必须用跨越制动盘的内部油道或外部油管（桥管）来连通，这就使制动器的径向和轴向的尺寸都比较大，因而在nts毕业论文（设计）用纸 - 12 - 车轮中布置比较困难；（ 2）在严酷的使用条件下，固定钳容易使制动液温度过高而汽化，从而使制动器的制动效能受到影响；（ 3）固定前盘式制动器为了要兼充驻车制动器，必须在主制动钳上另外附装一套供驻车制动用的辅助制动钳，或者采用盘鼓结合式制动器，其中用于驻车制动的鼓式制动器只能是双向增力式的，但这种双向增力式制动器的调整不方便。 2.2.2 浮钳盘式制动器浮钳盘式制动器的制动钳一般设计成可以相对于制动盘轴向滑动。其中只在制动盘的内侧设置油缸，而外侧的制动块则附装钳体。浮动钳式制动器可分为滑动钳式（图 b）和摆动钳式（图 c）。与固定钳式制动器相比较，其优点主要有以下几个方面： (1).钳的外侧没有油缸，可以将制动器进一步移近轮毂。因此，在布置时较容易； (2).浮动钳没有跨越制动盘的油管或油道，减少了受热机会，且单侧油缸又位于盘的内侧，受车轮遮蔽减少而冷却条件较好等原因，所以其制动液汽化可能性较小； (3).浮动钳的同一组制动块可兼用于行车和驻车制动； (4).采用浮动钳可将油缸和活塞等紧密件减去一半，造价大为降低。这一点对大批量生产的汽车工业式十分重要的。与定钳盘式制动器相反，浮钳盘式制动器的单侧油缸结构不需要跨越制动盘的油道，故不仅轴向和径向尺寸较小，有可能布置得更接近车轮轮毂，而且制动液受热气化的机会就少。此外，浮钳盘式制动器在兼充行车和驻车制动器的情况下，不用加设驻车制动钳，只须在行车制动钳的油缸附近加装一些用以推动油缸活塞的驻车制动机械传动零件即可。 2.2.3 全盘式制动器全盘式制动器摩擦副的固定元件和旋转元件都是圆盘形的，分别称为固定盘和旋转涤其结构原理与摩擦离合器相似。多片全盘式制动器的各盘都封闭在壳体中，散热条件差。 nts毕业论文（设计）用纸 - 13 - 2.3 盘式和鼓式制动器比较与鼓式制动器相比较，盘式制动器有如下优点： 1、一般无摩擦助势作用，因而制动器效能受摩擦系数的影响较小，即效能较稳定。 2、浸水后效能降低较少，而且只须经一两次制动即可恢复正常。 3、在输出制动力矩相同的情况下，尺寸和质量一般较小。 4、制动盘沿厚度方向的热膨胀量极小，不会像制动鼓的热膨胀那样使制动器间隙明显增加而导致制动踏扳行程过大。 5、较易实现间隙自动调整，其他保养修理作业也较简便。与鼓式制动器比较，盘式制动器有如下缺点： 1、效能较低，故用于液压制动系时所需制动促动管路压力较高，一班要用伺服装置。 2、兼用于驻车制动时，需要加装的驻车制动传动装置较鼓式制动器复杂，因而在后轮的应用受到限制。盘式制动器将逐步取代鼓式制动器，主要是由于盘式制动器和鼓式制动器的优缺点决定的。盘式制动器在液力助力下制动力大且稳定，在各种路面都有良好的制动表现，其制动效能远高于鼓式制动器，而且空气直接通过盘式制动盘，故盘式制动器的散热性很好。但是盘式制动器结构相对于鼓式制动器来说比较复杂，对制动钳、管路系统要求也较高，而且造价高于鼓式制动器。相对于盘式制动器来说，鼓式制动器的制动效能和散热性都要差许多，鼓式制动器的制动力稳定性差，在不同路面上制动力变化很大，不易于掌控。而且由于散热性不好，鼓式制动器存在热衰退现象。当然，鼓式制动器也并非一无是处，它便宜，而且符合传统设计。我们知道，高速行驶的轿车，由于频繁使用制动，制动器的摩擦将会产生大量的热，使制动器温度急剧上升，这些热如果不能很好地散出，就会大大影响制动性能，出现所谓的制动效能热衰退现象，这可不是闹着玩的，制动器直接关乎生命。仅从这一点上，您就应该理解为什么盘式制动器会逐步取代鼓式制动器了吧。目前，在中高级轿车上前后轮都已经采用盘式制动器。不过，时下我们开的大部分轿车 (如夏利、富康、捷达等 )，采用的还不完全是盘式制动器，而是前盘后鼓式混合制动器 (即前轮采用盘式制动器、后轮采用鼓式制动器 )，这主nts毕业论文（设计）用纸 - 14 - 要是出于成本上的考虑，同时也是因为汽车在紧急制动时，轴荷前移，对前轮制动的要求比较大，一般来说前轮用了盘式制动器就够使了。当然，前后轮都使用盘式制动器是趋势（如宝莱轿车）。本次设计选择滑动钳盘式制动器。 nts毕业论文（设计）用纸 - 15 - 第 3 章制动系的主要参数及其选择 3.1 制动力与制动力分配前、后制动器制动力分配关系将影响汽车的制动方向稳定性和附着条件的利用，是汽车制动系设计时必须考虑的问题。一般根据前、后轴制动器制动力的分配、装载情况、道路附着条件和坡度等因素，当制动器制动力足够时，汽车制动过程可能出现三种情况：前后轮同时抱死拖滑；前轮先抱死拖滑，然后后轮抱死拖滑；后轮先抱死拖滑，然后前轮抱死拖滑。如前所述，前后轮同时抱死工况可避免后轴侧滑，并保证前轮只有在最大制动强度下，才使汽车失去转向能力，这种工况道路附着条件利用较好。前轮较后轮先抱死，虽然不会发生侧滑，但是汽车丧失转向能力。在一定速度下，后轮较前轮先抱死一定时间，会造成汽车后轴侧滑。 3.1.1 制动时前、后轮的地面法向反作用力图 3-1 制动时汽车受力情况图 3-1所示为，忽略汽车的滚动阻力偶和旋转质量减速时的惯性阻力偶矩，汽车在水平路面上制动时的受力情况。因为制动时车速较低，空气阻力 wF 可忽略不计，则分别对汽车前后轮接地点取矩，整理得前、后轮的地面法向反作用力为 nts毕业论文（设计）用纸 - 16 - )()(1221ghdtduLLmgFghdtduLLmgFgzgz（3-1） 221138.09.0zgzzgzFhLmgFFhLmgF（ 3-2）式中： 1zF 和 2zF 分别为前后轮因制动形成的动载荷。如果假设汽车前后轮同时抱死，则汽车制动减速度 dtduj 为 bgdtdu 或 dtdugb1 （ 3-3）式中： b 为附着系数。将式（ 3-3）代入式（ 3-1），有 )()(1221bgzbgzhLLmgFhLLmgF（ 3-4）由式（ 3-4）可知，制动时汽车前轮的地面法向反作用力 1zF 随制动强度和质心高度增加而增大；后轮的地面法向反作用力 2zF 随制动强度和质心高度增加而减小。随大轴距汽车前后轴的载荷变化量小于短轴距汽车载荷变化量。例如，某载货汽车满载在干燥混凝土水平路面上以规定踏板力实施制动时， 1zF 为静载荷的 90， 2zF 为静载荷的 38，即前轴载荷增加 90，后轴载荷降低 38。 nts毕业论文（设计）用纸 - 17 - 3.1.2 前、后制动器制动力的理想分配曲线在汽车制动系设计时，如果在不同道路附着条件下制动均能保证前、后制动器同时抱死，则此时的前、后制动器制动力 1F 和 2F 的关系曲线，被称为前、后制动器制动力的理想分配曲线，通常简称为 I曲线。在任何附着吸尘的路面上前、后轮制动器同时抱死，则前、后制动器制动力必定等于各自的附着力，且前、后制动器制动力（或地面制动力）之和等于附着力，即 221121zzFFFFmgFF（ 3-5）将式（ 3-5）中的第二公式除以第三个公式，并将式（ 3-4）代入，有 ggzzhLhLFFFFmgFF12212121（ 3-6）联立方程组（ 3-6），并消除变量后，将方程表示 )( 12 FfF 的形式，即得到前后制动器制动力的理想分配关系式为 121222 2421 Fhm g LFmgLhLhmgFggg （ 3-7） nts毕业论文（设计）用纸 - 18 - 图 3-2 I 曲线示意图图 3-3 I 曲线的一种制作方法如已知汽车轴距 L 、质心高度 gh 、总质量 m 、质心的位置 2L (质心至后轴的距离 )，就可用式（ 3-7）绘制前、后制动器制动力的理想分配关系曲线，简称 I曲线。图 3-2 就是根据式（ 3-7）绘制的汽车在空载和满载两种工况的 I曲线。根据方程组（ 3-6）的两个方程也可直接绘制 I 曲线。假设一组值（ 0.1,0.2,0.3, ,1.0） ,每个值代入方程组（ 3-6），就具有一个交点的两条直线，变化值，取得一组交点，连接这些交点就制成 I 曲线，见图 3-3。 I 曲线时踏板力增长到使前、后车轮制动器同时抱死时前、后制动器制动力的理想分配曲线。前、后车轮同时抱死时， 111 FFF xb ， 222 FFF xb ，所以 I曲线也是前、后车轮同时抱死时， 1F 和 2F 的关系曲线。 nts毕业论文（设计）用纸 - 19 - 3.2 具有固定比值的前、后制动器制动力与同步附着系数两轴汽车的前、后制动器制动力的比值一般为固定的常数。通常用前制动器制动力对汽车总制动器制动力之比来表明分配比例，即制动器制动力分配系数，它可表示为 FF 1（ 3-8）因为 21 FFF ，所以 FFFF)1(21（ 3-9）整理式（ 3-9）得 121FF（ 3-10）或表示为 )( 12 FfF ，即 121 FF （ 3-11）式（ 3-10）为一线性方程。它是实际前、后制动器制动力实际分配线，简称为线。线通过坐标原点，其斜率为 1tg 具有固定的线与 I线的交点处的附着系数 0 ,被称为同步附着系数。它表示具有固定线的汽车只能在一种路面上实现前、后轮同时抱死。同步附着系数时由汽车结构参数决定的，它是反应汽车制动性能的一个参数。同步附着系数说明，前后制动器制动力为固定比值的汽车，只能在一种路面上，即在同步附着系数的路面上才能保证前后轮同时抱死。同步附着系数也可用解析方法求出。设汽车在同步附着系数的路面上制动，此时汽车前、后轮同时抱死，将式（ 3-6）代入式（ 3-10），得 nts毕业论文（设计）用纸 - 20 - 11221 gghL hLFF（3-12）整理后，得出 ghLL 20 （ 3-13） 3.3 制动器的制动力矩假定衬块的摩擦表面全部与制动盘接触，且各处单位压力分布均匀，则制动器的制动力矩为 M=2f FoR 式中， f为摩擦因数； Fo为单侧制动块对制动盘的压紧力； R为作用半径。对于常见的具有扇形摩擦表面的衬块，若其径向宽度不很大，取 R等于平均半径 Rm，或有效半径 Re，在实际上已经足够精确。图 3-4 钳盘式制动器的作用半径计算参考图如图 3-4，平均半径为 Rm=(R1+R2)/2 式中， R1和 R2为摩擦衬块扇形表面的内半径和外半径。故有效半径为 Re=M /2fFo=2(R23-R13)/3(R22-R12) 可见，有效半径 Re即是扇形表面的面积中心至制动盘中心的距离。上式也可写成 Re=4/31-R1R2/(R1+R2)2(R1+R2)/2=4/31-m/(1+m)2Rm nts毕业论文（设计）用纸 - 21 - 式中， m= R1/R2 因为 mRm，且 m越小则两者差值越大。应当指出，若 m过小，即扇形的径向宽度过大，衬块摩擦面上各不同半径处的滑磨速度相差太远，磨损将不均匀，因而单位压力分布均匀这一假设条件不能成立，则上述计算方法也就不适用。 m值一般不应小于 0 65。制动盘工作面的加工精度应达到下述要求：平面度允差为 0 012mm，表面粗糙度为 Ra0.7 1.3 m，两摩擦表面的平行度不应大于 0 05mm，制动盘的端面圆跳动不应大于 0 03mm。通常制动盘采用摩擦性能良好的珠光体灰铸铁制造。为保证有足够的强度和耐磨性能，其牌号不应低于 HT250。 3.4 利用附着系数与制动效率汽车制动减速度 zgdtdu ，其中 z 被称为制动强度。由前述可知，若汽车在具有同步附着系数 0 的路面上制动，汽车的前、后轮将同时达到抱死的工况，此时的制动强度0z 。在其他路面上制动时，既不出现前轮抱死也不发生后轮抱死的制动强度必然小于地面附着系数，即 0z 。就是说，只有在 0 的路面上，地面的附着条件才能被充分地利用。而在 0 的路面上，因出现前轮或后轮先抱死的现象，地面附着条件未被很好地被利用。为了定量说明地面附着条件的利用程度，定义利用附着系数为 FziFxbii ,2,1i 设汽车前轮刚要抱死或前、后轮同时刚要抱死时，汽车产生的减速度 zgdtdu （或表示为 zdtdug 1 ），则由式（ 3-1）得前轮地面法向反作用力为 )( 21 gz zhLLmgF （ 3-14） nts毕业论文（设计）用纸 - 22 - 前轮制动器制动力和地面制动力为 m g zdtdumFF xb 11 （ 3-15）将式（ 3-14）和式 (3-15)代入式（ 3-13），则 )(1 2111gzxbzhLLzFF （ 3-16）同理可推导出后轮利用附着系数。后轮刚要抱死时，后轮地面制动力和地面法向反作用力 m g zdtdumFF bx )1()1(22 （ 3-17） )( 12 gz zhLLmgF （ 3-18）将式（ 3-17）和式 (3-18)代入式（ 3-13），则 )(1)1(1222gzxbzhLLzFF （ 3-19）对于已知汽车总质量 m 、轴距 L 、质心位置 1L 、 2L 、 gh 等结构参数，则可绘制出利用附着系数 i 与制动强度 z 的关系曲线图。附着效率 iE 是制动强度 z 和利用附着系数 i 之比。它是也用于描述地面附着条件的利用程度，并说明实际制动力分配的合理性。根据附着效率的定义，有 ghLLzE1121 （ 3-20） nts毕业论文（设计）用纸 - 23 - ghLLzE2222 )1( （3-21）式中； 1E 和 2E 分别时前轴和后轴的附着效率。 nts毕业论文（设计）用纸 - 24 - 第 4 章制动器的设计计算 4.1 原始数据和技术参数装备质量 1310kg （ G1=750 ； G2=560 ）满载质量 1860Kg （ G1=870 ； G2=990 ）质心高度空载时 616mm 满载时 580mm 轴距 2513mm 轮胎 195/65 R15 91V
