SJ500[90度直角弯头注塑模具设计+抽芯+2D+3D+查重报告+说明书+验收截图]
收藏
资源目录

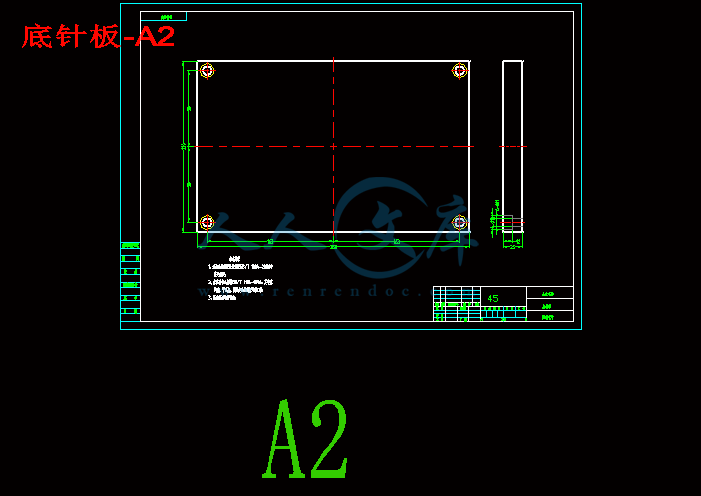

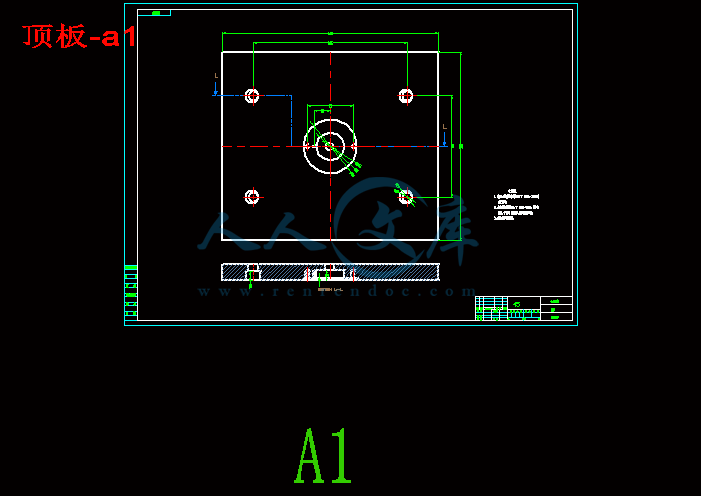

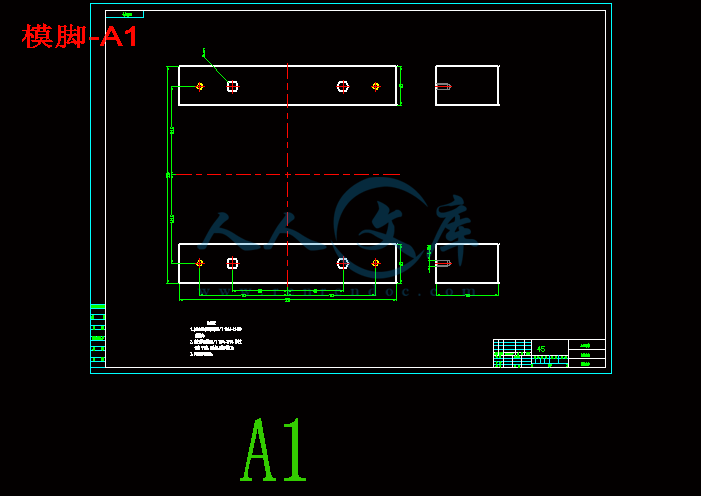

压缩包内文档预览：(预览前20页/共31页)
编号：481763
类型：共享资源
大小：22.94MB
格式：ZIP
上传时间：2015-10-29
上传人：三***
IP属地：广东
80
积分
- 关 键 词：
-
90度直角弯头
弯头
注塑
抽芯
模具设计
验收
截图
- 资源描述：
-
- 内容简介：
-
1 分 类 号 密 级 宁宁波大红鹰学院 毕业设计 (论文 ) D20 弯头注塑模具设计 所在学院 专 业 班 级 姓 名 学 号 指导老师 2015 年 3 月 31 日 nts 2 诚 信 承 诺 我谨在此承诺：本人所写的毕业设计（论文） D20 弯头注塑模具设计 均系本人独立完成，没有抄袭行为，凡涉及其他作者的观点和材料，均作了注释，若有不实，后果由本人承担。 承诺人 （签名）： 年 月 日 nts 1 摘 要 根据塑料制品的要求，了解塑件的用途，分析塑件的工艺性、尺寸精度等技术要求，考量塑件制件尺寸。本模具采用 一模四 腔，侧浇口进料，注射机采用 XS-ZY 500/200 型号，设置冷却系统， CAD 和 PROE 绘制二维总装图和零件图，选择模具合理的加工方法。附上说明书，系统地运用简要的文字，简明的示意图和和计算等分析塑件，从而作出合理的模具设计。 关键词：机械设计；模具设计； CAD 绘制二维图； PROE 绘 制 3D图。 nts 2 Abstract To understand the use of plastic parts in accordance with the requirements of the plastic products, analysis of the technical requirements of the plastic parts of the process, dimensional accuracy, select the workpiece size of the plastic parts. The mold using a two sub gate feed injection machine adopts HTFXS-ZY 500/200 models, and set a cooling system, CAD and PROE drawing two-dimensional assembly diagram and parts diagram, reasonable mold processing methods. Attach a manual, use brief text, a concise diagram and calculated analysis of plastic parts, in order to make a reasonable mold design. Keywords: mechanical design; mold design; CAD drawing two-dimensional map; PROE draw 3D maps, injection machine selection. nts 1 目 录 摘 要 .3 ABSTRACT .4 目 录 .1 1.1 课题背景 .3 1.2 课题分析 .4 第二章 塑件分析 .5 2.1 产品分析及其技术条件 .5 2.2 塑件材料的确定 .6 2.3 塑件材料的性能分析 .6 2.3.1基本特性 . 6 2.3.3主要用途 . 7 第三章 成型布局及注塑机选择 .8 3.1 进胶方式选择 .8 3.2 型腔的布局及成型尺寸 .8 3.3 估算塑件体积质量 .9 3.4 注塑机的选择和校核 .9 3.4.1注射胶量的计算 . 9 3.4.2锁模力的计算 . 10 3.4.3 注塑机选择确定 . 11 表 HTFXS-ZY 500/200 注塑机参数 . 11 第 四章 注塑模具设计 . 12 4.1 模架的选用 . 12 4.1.1模架基本类型 . 12 4.1.2模架的选择 . 12 4.1.3导向与 定位机构设计 . 13 nts 2 4.2 成型浇注系统的设计 . 14 4.2.1主流道设计 . 14 4.2.2分流道的设计 . 15 4.2.3浇口的 设计 . 16 4.2.4 冷料穴的设计 . 16 4.3 分型面的设计 . 17 4.4 成型零部件的设计 . 18 4.4.1成型零部件结 构 . 18 4.4.2成型零部件工作尺寸的计算 . 20 4.4.3 凹模宽度尺寸的计算 . 21 4.4.4 凹模长度尺寸的计算 . 21 4.4.5 凹模高度尺寸的计算 . 21 4.4.6 凸模宽度尺寸的计算 . 21 4.4.7 凸模长度的计算 . 22 4.7.8 凸模高度尺寸的计算 . 22 4.4.9模具强度与刚度校核 . 22 4.6 脱模及推出机构 . 23 4.6.1脱模力 . 23 4.6.2推出机构 . 23 4.7 冷却系统的设计与计算 . 25 4.7.1冷却水道设计的要点 . 26 4.7.2冷却水道在定模和动模中的位置 . 26 4.7.3冷却水道的计算 . 27 4.8 排气结构设计 . 28 4.9 模具与注射机安装模具部分相关尺寸校核 . 28 5.10.侧向抽芯机构类型选择 . 29 结语 . 35 致谢 . 36 附图 (2D/3D)装配图 . 37 参考文献 . 39 nts 1 3 第一章 前言 1.1 课题背景 模具是工业生产中使用极为广泛的基础工艺装备。在汽车、电机、仪表、电器、电子、通信、家电和轻工业等行业中， 60% 80%的零件都依靠模具成 形，并且随着近年来这些行业的迅速发展，对模具的要求越来越高，结构也越来越复杂。用模具生产制件所表现出来的高精度、高复杂性、高一致性、高生产效率和低耗率，是其它品种、塑件的复杂程度和注射机的种类等很多因素有关，其基本结构都是由动模和定模两大部分组成的。定模部分安装在注射机的固定板上，动模部分安装在注射机的移动模板上，在注射成型过程中它随注射机上的合模系统运动。注射成型时动模部分与定模部分由导柱导向而闭合。一般注射模由成型零部件、合模导向机构、浇注系统、侧向分型与抽芯机构、推出机构、加热和冷却系统、排气系统及支 承零部件组成。 由于模具的使用特点，决定了模具设计也区别与其他行业。模具设计要考虑的要点如下 : a塑件的物理力学性能，如强度、刚度、韧性、弹性、吸水性以及对应力的敏感性，不同塑料品种其性能各有所长，在设计塑件时应充分发挥其性能上的优点，避免或补偿其缺点。 b塑料的成型工艺性，如流动性、成型收缩率的各向差异等。塑件形状应有利于成型时充模、排气、补缩，同时能使热塑性塑料制品达到高效、均匀冷却或使热固性塑料制品均匀地固化。 c塑件结构能使模具总体结构尽可能简化，特别是避免侧向分型抽芯机构和简化脱模结构。使模 具零件符合制造工艺的要求。 对于特殊用途的制品，还要考虑其光学性能、热学性能、电性能、耐腐蚀性能等。 目前，我国的模具制造技术已从过去只能制造简单模具发展到可以制造大型、精密、复杂、长寿命的模具。在塑料模具方面，能设计制造汽车保险杠及nts 4 整体仪表盘大型注射模。一些塑料模主要生产企业利用计算机辅助分析 (CAE)技术对塑料注塑过程进行流动分析、冷 却分析、应力分析等，合理选择浇口位置、尺寸、注塑工艺参数及冷却系统的布置等，使模具设计方案进一步优化，也缩短了模具设计和制造周期采用模具先进加工技术及设备，使模具制造能力大 为提高。采用 CAE 技术，可以完全代替试模 ,模具设计方法的一次突破，而且对减少甚至避免模具返修报废、提高制品质量和降低成本等，都有着重大的技术经济意义。某些国外电加工机床具有内容丰富、实用可靠的工艺数据和专家系统，使模具的深槽窄缝加工、微细加工、镜面加工等效率和质量大大提高。新的模糊控制系统具有加工反力的监测和控制，提高了大面积加工的深度控制精度。电火花混粉加工技术的应用有效地提高了模具表面质量。模具逆向工程技术、快速经济模具制造技术、三维扫描测量技术及数控模具雕刻机的发展与应用，对模具制造能力的提高也起到了 很大作用。特别是模具成型零件方面的软件等，这些技术采用计算机辅助设计，进而将数据交换到加工制造设备，实现计算机辅助制造，或将设计与制造连成一体实现设计制造一体化。 1.2 课题分析 本课题內容是对 D20 直角弯头 进行测绘。基于生产实践之上的对产品进行模具设计，模具 设计主要内容有 型腔布局、浇口形式与位置、模胚选择、分型面的确定、冷却系统设置、推出机构设置、注塑机台选择及注塑工艺分析等。 根据塑料制品的要求，了解塑件的用途，分析塑件的工艺性、尺寸精度等技术要求，本模具采用 一模四 腔布局，侧入式浇口进料，注射机采用 XS-ZY 500/200 型号，设置冷却系统， CAD 和 PROE 绘制二维总装图和零件图，系统地运用简要的文字，简明的示意图和和计算分析，从而作出合理的模具设计。选择合理的加工方法。模具方案确定后进行工艺分析。根据此方案可以达到设计的预期效果，并且大大提高了注塑模的质量。 nts 1 5 第二章 塑件分析 2.1 产品分析及其技术条件 在模具设计之前需要对塑件的工艺性如形状结构、尺寸大小、精度等级和表面质量要进行仔细研究和分析，只有这样才能恰当确定塑件制品所需的模具结构和模具精度。 课题目标产品是一个生活中常见的 D20 直角弯头 ， 其零件外形如图所示。具体结构和尺寸详见图纸，该塑件结构简单，生产量大，要求较低的模具成本，成型容易，精度要求不高。 产品 2D/3D 视图 nts 6 塑件的尺寸精度直接影响模具结构的设计和模具的制造精度。为降低模具的加工难度和模具的制造成本，在满足塑件要求的前提下尽量把塑件的尺寸精度设计得低一些。由于塑料与金属的差异很大，所以不能按照金属零件的公差等级确定精度等级。根据任务书和图纸要求，本次产品尺寸均采用 MT5 级精度，未注采用 MT8 级精度。 塑件的表面要求越高，表面粗糙度越低。这除了在成型时从工艺上尽 可能避免冷疤、云纹等疵点来保证外，主要是取决于模具型腔表面粗糙度。塑料制品的表面粗糙度一般为 Ra 0.02 1.25 m 之间，模腔表壁的表面粗糙度应为塑件的 1/2，即 Ra 0.01 0.63 m 。模具在使用过程中由于型腔磨损而使表面粗糙度不断增加，所以应随时给以抛光复原。 该塑件外部需要的表面粗糙度比内部要高，为 Ra0.8 m ，内部为 Ra1.2m 。 2.2 塑件材料的确定 塑料是以树脂为主要成分的高分子材料，它在一定的温度和压力下具有流动性。可以被模塑成型为一定的几何形状和尺寸，并在成型固化后保持其既得形状而不发生变化。塑料有很多优异性能，广泛应用于现代工业和日常生活，它具有密度小，质量轻，比强度高，绝缘性能好，介电损耗低，化学稳定性高，减摩耐磨性能好，减振隔音性能好等诸多优点。另外，许多塑料还具有防水、防潮、防透气、防辐射及耐瞬时烧蚀等特殊性能。 此产品壁厚均匀， PVC 性能优良，成本低廉，符合需求生产量大的要求，容易成型，对于本课题零件相 当适用，所以在这选择其为产品的材料。 2.3 塑件材料的性能分析 2.3.1 基本特性 聚氯乙烯（ Poly Vinyl Chloride， PVC） nts 1 7 分子结构 Polyvinylchloride，主要成份为 聚氯乙烯 ， 色泽鲜艳、耐腐蚀、牢固耐用，由于在制造过程中增加了增塑剂、抗老化剂等一些有毒辅助材料来增强其耐热性，韧性，延展性等，故其产品一般不存放食品和药品。它是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料。它的全球使用量在各种合成材料中高居第二。据统计，仅仅 1995 年一年， PVC 在欧洲的生产量就有五百万吨左右，而其消费量则为五百三十万 吨。在德国， PVC 的生产量和消费量平均为一百四十万吨。 PVC 正以 4%的增长速度在全世界范围内得到生产和应用。近年来 PVC 在东南亚的增长速度尤为显著，这 要归功于东南亚各国都有进行基础设施建设的迫切需求。在可以生产三维表面膜的材料中， PVC 是最适合的材料。 PVC(聚氯乙烯 )，其单体的 结构简式 为 CH2=CHCl. 比重： 1.38 克 /立方厘米，成型收缩率： 0.6-1.5%，成型温度： 160-190。 特点：力学性能，电性能优良。 2.3.3 主要用途 PVC 在机械工业上用来制造 PVC 弯管、泵业轮、轴承、把手、管道、管连接件、蓄电池槽， 在生活中，还可以 用 PVC 制造汽车挡泥板、扶手、 水管接头 等，还可用 PVC 夹层板制小轿车车身。 PVC 还可用来制造食品包装容器，农药喷雾器及家具等。 nts 8 第三章 成型布局及注塑机选择 3.1 进胶方式选择 注射模的浇注系统是指模具中从注射机喷嘴开始到型腔为止的塑料流动通道。其作用是将塑料熔体充满型腔并使注射压力传递到各个部分。浇注系统设计的好坏对塑件性能、外观及成型难易程度影响很大。它由主流道、分流道、浇口及冷料穴组成。其中浇口的选择与设计恰当与否直接关系到制品能否 完好的成型。常向的浇口形式有直接浇口，侧浇口，点式浇口，扇形浇口，圆盘式浇口，环形浇口等。 浇口的位置选择原则： 浇口的位置与塑件的质量有直接影响。在确定浇口位置时，应考虑以下几点： 1. 熔体在型腔内流动时，其动能损失最小。要做到这一点必须使 1)流程 (包括分支流程 )为最短； 2)每一股分流都能大致同时到达其最远端； 3)应先从壁厚较厚的部位进料； 4)考虑各股分流的转向越小越好。 2. 有效地排出型腔内的气体 由于本设计中塑件外表面质量要求较高，所以选用侧浇口。侧浇口在产品端面处，成形后切除浇口 , 零件 组装时浇口被遮挡起来。 3.2 型腔的布局及成型尺寸 因为本设计中采用侧浇口，且塑件的尺寸较大，为提高塑件成功概率，并从经济型的角度出发，节省生产成本和提高生产效率，采用 一模四 腔，进行加工生产。 nts 1 9 型腔的布局与浇注系统的布置密切相关 ,型腔的 布局应该是每个产品在成型过程中 的分得所需的压力 形同 ,以保证 熔融状态的塑料体能投 均匀地 、快速的、充填 每个型腔 室 ,保证每个 型腔的塑件内在质量 、外观 均一稳定。这就要求型腔与主流道之间的距离尽可能短，同时采用平衡流道。 成型型腔尺寸依据塑件布局计算确定，需考量成形封闭结合面大小，太 大造成模具尺寸过大，成本浪费，太小易导致成型时溢料飞边，甚至型腔变形。因模具是 一模四 腔，考量排布可得型腔长为 240mm，宽为 140mm。塑件的高度为15mm，塑件的大部分部胶位都留在型腔部分，型芯、型腔的厚度是塑件所伸入高度加 20-40mm，因此得出成型型腔总体厚度为 40mm。型腔布局如图。 型腔布局 3.3 估算塑件体积质量 本次设计中，塑件的质量和体积采用 3D 测量，在 PROE 软件中，使用塑模部件验证功能，可以测得塑件的体积为 7.643 3cm ， PVC 的密度为 1.38 3/cmg ，即可以得出该塑件制品的质量约为 10.55g。 3.4 注塑机的选择和校核 3.4.1 注射胶量的计算 nts 10 模具设计时，必须使得在一个注射成型的塑料熔体的容量或质量在注射机额定注射量的 80%以内。校核公式为： mmnm %8021 式中： n -型腔数量 1m -单个塑件的重量（ g） 2m -浇注系统所需塑料的重量（ g） 本设计中： n=4 1m 10.55g 2m =7.2g m （ 4x10.55+3.5） /0.8 即 m 57.125g 因而预选注塑机额定注塑量最少为 58g以上 3.4.2 锁模力的计算 选用注射机的锁模力必须大于型腔压力产生的开模力，不然模具分型面要分开而产生溢料。塑件在模具分型面上的投影面积是影响锁模力的主要因素。 成型投影面积 2A = AAnA 21 式中 n -型腔数目 1A -单个塑件在模具分型面上的投影面积 2A -浇注系统在模具分型面上的投影面积 n=4 1A =1192 2mm 2A =500 2mm 本设计中 21 AnA =4x1192+500=5268 2mm 锁模力和成型面积的关系 根据依照以下计算公式 确定： 1000PAP 腔锁式中 P锁 锁模力， kN； P腔 型腔压力， MPa ； A 成型投影面积， mm2； nts 1 11 一 般的注塑注塑机在经过模具喷嘴时候的压力大概为 60 80MPa，经浇注系统入型腔时型腔压力通常为 20-40MPa，这里取 30MPa。 计算： P腔 A/1000=30 5268/1000=158.04 kN (取整 158 kN) 得出预选注塑机额定注塑压力为 260 kN以上。 3.4.3 注塑机选择确定 综合考虑以上因素，选定注射机为 XS-ZY 500/200。其相关性能符合成型方案要求，以下相关参数： 型 号 xs-zy 项 目 500/200 螺杆直径 /mm 65 注射容量 /cm3 500 注射重量 /g 455 注射压力 /mpa 132 注射速率 /(g.s-1) 168 塑化能力 /(kg.h-1) 110 注射方式 螺杆式 锁模力 /kn 2000 移模行程 mm 500 拉杆间距 mm 540440 最大模厚 mm 440 最小模厚 /mm 240 合模方式 液压 顶出行程 /mm 128 顶出力 /kn 41 定位孔径 /mm 160 喷嘴移出量 /mm 30 喷嘴球 半径 /mm 20 系统压力 /mpa 13.6 电动机功率 /kw 41 加热功率 /kw 17 外形尺寸 (lwh)/(mmm) 61.52 重量 /t 9 表 HTFXS-ZY 500/200 注塑机参数 nts 12 第四章 注塑模具设计 4.1 模架的选用 4.1.1 模架基本类型 注射模具的分类方式很多，此处是介绍的按注射模具的整体结构分类所分的典型结构如下： 单分型面注射模、双分型面注射模、带有活动成型零件的模、侧向分型抽芯注射模、定模带有推出 机构的注射模、自动卸螺纹的注射模、热流道注射模。 4.1.2 模架的选择 根据对塑件的综合分析，确定该模具是单分型面的模具，由GB/T12556.1-12556.2-1990塑料注射模中小型模架可选择 CI 型的模架，其基本结构如图所示： 模架结构图 CI 型模具定模采用两块模板，动模采用一块模板，又叫两板模，大水口模nts 1 13 架，适合侧浇口的注射成形模具。 由分型面的选择而选择模具的导柱导套的安装方式，经过考虑分析，导柱导套选择选正装。根据所选择的模架的基本型可以选出对应的模板的厚度以及模具的外轮廓尺寸，以此分析计 算： 模架的长 L=型腔长度（ 160） +复位杆的直径 +螺钉的直径 +模板壁厚 +滑块厚度 300mm 模架的宽 W=型腔宽度（ 160） +导向杆的直径 +模板壁厚 +滑块厚度 300mm 根据成型型腔的尺寸，在计算完模架的长宽以后，还需要考虑其他螺丝导柱等零件对模架尺寸的影响，在设计中避免干涉。参考成型型腔厚度，考虑模板强度要求，定模板厚度取 70mm，动模板厚 度取 80mm。考虑顶出行程要求，支撑板取 10mm 以满足。 综上所述所选择的模架的型号为： CI-3030-A70-B80-C100。 4.1.3 导向与定位机构设计 导向机构的作用：保证模具在进行开合模时，保证公母模之间一定的方向和位置。导向零件承受一定的侧向力，起了导向和定位的作用 ,导向机构零件包括导柱和导套等。 1. 导向结构的总体设计 （ 1） 导向零件 （主要是导柱和导套）应该尽可能的采用标准模架已设计好的尺寸，这样有利于保证质量和减少设计周期 ， 导柱、导套到 模具 侧壁必须要有 足够的距离， 必须满足 模具的强度 要求 ， 防止因模板变形而引起导向机构失效 。 （ 2） 现在根据模具的型号 ， 一套 模具 正常 需要 二到四根 导柱。由于塑件通常留于公模，所以为了便于脱模导柱通常安装在母模。 （ 3） 导柱 、 导套 导向机构 在分型面处应有承屑槽 （ 4） 导柱 导套及导向孔的轴线应保证平行 （ 5） 合模时，应保证导向零件首先接触，避免公模先进入模腔，损坏成型零件。 nts 14 2. 导柱的设计 （ 1） 有单节与台阶式之分 （ 2） 导柱的长度必须高出公模端面 6 8mm （ 3） 导柱头部应有 倒圆角处理 （ 4） 固定方式 凸台形式固定在模板上 （ 5） 导柱、导套需要热处理来增加硬度、刚度、耐磨性 。 3. 导套和导 套 孔 （ 1） 无导套的导 套 孔 ，直接开在模板上 。现在常规设计师导套孔直接开在定模板上、然后在镶嵌一个有托导套上去。 （ 2） 导套有 有托 式 、 台阶式 、 凸台式 （ 3） 在导套前端应倒有圆角 r。 一般情况下 ,导柱与导套共同使用 ,用于保证动模与定模两大部分内零件的准确对合和塑料部品的形状 ,尺寸精度 ,并避免模内零件互相碰撞与干涉 ,起到合模导向的作用 . 4.2 成型 浇注系统的设计 浇注系统是指注射模中从主流道始端到型腔之间的熔体进料通道， 浇注系统按照浇口形式可以分为大水口浇注系统和细水口浇注系统 ，本设计中采用普通侧浇口浇注系统。正确设计浇注系统对获得优质的塑料制品极 为重要。 浇注系统组成： 普通流道浇注系统的组成一般包括以下几个部分。 1主浇道 2第一分浇道 3第二分浇道 4第三分浇道 5浇口 6型腔 7冷料穴 4.2.1 主流道设计 所选用 XS-ZY 500/200 型注射剂喷嘴有关尺寸如下： 喷嘴前段孔径 d0=3mm 喷嘴圆弧半径 R0=12mm nts 1 15 为了使凝料能够顺利拔出，主流道的小段直径 d 应稍大于喷嘴直径。 d=d0+（ 0.51） =3.5mm 主流道设计成圆锥形，其锥角 通常为 24 ， 主流道角度过大时，容易 卷入空气 而产品气 泡 ， 主流道角度过小时 ， 会使充填过程的压力损耗率增大 ， 所以本次设计的主流道倾斜角度为 1 ，主流道球面半径比喷嘴球面半径大 12mm。这里取主流道球面半径 R16mm，经测量主流道长度 L取 95mm。 4.2.2 分流道的设计 分流道是指主流道末端与浇口之间的一段塑料熔体的流动通道。分流道应能满足良好的压力传递和保持理想的填充状态。其作用是改变熔体流向，使其以平稳的流态均衡地分配到各个型腔，分流道的长度应该尽可能短，折弯少，尽量减少流动过程中的热量损失与压力损失，节约塑料的原材料和降低能耗。由于分流道中与模具接触的外 层塑料迅速冷却，只有内部的熔体流动状态比较理想，因此分流道表面粗糙度值不要太低，一般取 Ra 为 1.6 m，本设计选择 矩形 截面的分流道， d=5mm，采用流道布局如图所示： 流道布局 nts 16 4.2.3 浇口的设计 侧浇口普遍用于中小型塑件的多型腔模具，一般开设在分型面上，一般塑料熔体从外侧充填模具型腔，其截面形状多为矩形。侧浇口的宽度和深度尺寸作如下取值： 宽度 b=3 mm 深度 t=1 mm 4.2.4冷料穴的设计 主流道的末端需要设置冷料穴以往上制品中出现固化的冷料。因为最先流入的塑料因接触温度低的模具而使料温下降，如果让这部分温度下降的塑料流入型腔会影响制品的质量，为防止这一问题必须在没塑料流动方向在主流道末端设置冷料穴以便将这部分冷料存留起来。 冷料穴一般开设在主流道对面的动模板上，其标称直径与主流道直径相同或略大一些，这里取为 5mm，最终要保证冷料体积小于冷料穴体积。冷料穴的倒扣形式有多种，这里采用 Z 倒锥形的冷料穴拉出主流道凝料的形式。它与推杆配用，开模时倒锥形的冷料穴通过内部的冷料先将主流道凝料拉出定模，最后在推杆的作用下将冷料和和主流道凝料随制品一起被顶出动模。如图： nts 1 17 拉料针 4.3 分型面的设计 将模具适当地分成两个或几个可以分离的主要部分，它们的接触表面分开时能够取出塑件及浇注系统凝料，当成型时又必须接触封闭，这样的接触表面称为分型面，它是决定模具结构的重要因素，每个塑件的分型面可能只有一种选择，也可能有几种选择。合理地选择分型面是使塑件能完好的成型的先决条件。 选择分型面时，应从以下几个方面考虑： 1）分型面应选在塑件外形最大轮廓处； nts 18 2）使塑件在开模后留在动模上； 3）分型面的痕迹不影响塑件的外观； 4）浇注系统，特别是浇口能合理的安排； 5）使推杆痕迹不露在 塑件外观表面上； 6）使塑件易于脱模。 综合考虑各种因素，并根据本模具制件的外观特点，采用平面分型面，并选择在塑件的最大平面处，开模后塑件留在动模一侧，如图所示。 PL分型面的选择 4.4 成型零部件的设计 模具闭合时用来填充塑料成型制品的空间称为型腔。构成模具型腔的零部件称成型零部件。一般包括型腔、型芯、型环和镶块等。成型零部件直接与塑料接触，成型塑件的某些部分，承受着塑料熔体压力，决定着塑件形状与精度，因此成型零部件的设计是注射模具的重要部分。 成型零部件在注射成型过程中需要经常承受温度压力及塑料熔体对 它们的冲击和摩擦作用，长期工作后晚发生磨损、变形和破裂，因此必须合理设计其结构形式，准确计算其尺寸和公差并保证它们具有足够的强度、刚度和良好的表面质量。 4.4.1 成型零部件结构 nts 1 19 成型零部件结构设计主要应在保证塑件质量要求的前提下，从便于加工、装配、使用、维修等角度加以考虑。 型腔是用来成型制品外形轮廓的模具零件，其结构与制品的形状、尺寸、使用要求、生产批量及模具的加工方法等有关，常用的结构形式有整体式、嵌入式、镶拼组合式和瓣合式四种类型。 本设计中采用嵌入式型腔及型芯，如图所示。其特点是结构简单，牢固可靠 ，不容易变形，成型出来的制品表面不会有镶拼接缝的溢料痕迹，还有助于减少注射模中成型零部件的数量，并缩小整个模具的外形结构尺寸。不过模具加工起来比较困难，要用到数控加工或电火花加工。 针对型芯和型腔的工艺分析如下： 形同点： 型芯和型腔均需要加工成型区域，流道，浇口为位置，冷却水路，固定用的螺丝孔。 不同点： 型芯需要加工顶针孔，勾料针孔，型腔则需要加工浇口衬套孔 型腔 3D 图 nts 20 型芯 3D 图 4.4.2 成型零部件工作尺寸的计算 成型零部件工作尺寸是指成型零部件上直接决定塑件形状的有关尺寸，主要有型腔和型芯 的径向尺寸，型腔的深度尺寸和型芯的高度尺寸，型芯和型芯之间的位置尺寸，以及中心距尺寸等。 在模具设计时要根据塑件的尺寸及精度等级确定成型零部件的工作尺寸及精度等级。影响塑件尺寸精度的主要因素有塑件的收缩率，模具成型零部件的制造误差，模具成型零部件的磨损及模具安装配合方面的误差。这些影响因素也是作为确定成型零部件工作尺寸的依据。 由于按平均收缩率、平均制造公差和平均磨损量计算型芯型腔的尺寸有一定的误差（因为模具制造公差和模具成型零部件在使用中的最大磨损量大多凭经验决定），这里就只考虑塑料的收缩率计算模具盛开零 部件的工作尺寸。 塑件经成型后所获得的制品从热模具中取出后，因冷却及其它原因会引起尺寸减小或体积缩小，收缩性是每种塑料都具有的固有特性之一，选定 PVC 材nts 1 21 料的平均收缩率为 0.5%，刚计算模具成型零部件工作尺寸的公式为： A=B+0.005B 式中 A 模具成型零部件在常温下的尺寸 B 塑件在常温下实际尺寸 4.4.3 凹模宽度尺寸的计算 塑件尺寸的转换： LS1=26 0.05=26.468-0.70MM,相应的塑 件制造公差， LM1=(1 SCP) 1z +LS1+ 2z X1 P100.22=(1 0.005) 1z +26+ 2z 0.6 0.700.22=26.46800.22mm 式中，cpS是塑件的平均收缩率， PVC 的收缩率 为 1%2%,所以平均收缩率005.02 006.0004.0 cpS ； 1x 、 2x 是系数， x 一般在 0.50.8 之间，此处取 6.021 xx ； 21 、 分别是塑件上相应尺寸的公差（下同）； 21、 zz 是塑件上相应尺寸制造公差对于中小型零件取 61z（下同）。 4.4.4 凹模长度尺寸的计算 塑件尺寸的转换： LS1=38 0.05=38.6841.20MM，相应的塑件 制造公差 3=1.2MM LM1=(1+SCP) 1z +LS1+ 2z X3 P100.2=(1+0.005) 1z +38+ 2z 0.5 1.200.2=38.68400.2MM 式中， 21 xx、 是系数，一般在 0.50.8 之间，此处取 6.0,5.0 21 xx 。 4.4.5 凹模高度尺寸 的计算 塑件尺寸的转换： HS1=13 0.05=13.234-0.040MM，相应的塑件制造公差 0.1mm HM1=(1+SCP) 1z +HS1+ 2z X1 P1=(1+0.005) 1z +13+ 2z 0.7 0.400.067=13.23400.067MM 式中， 21 xx、 是系数，一般在 0.50.7 之 间，此处取 5.0,7.0 21 xx 。 4.4.6 凸模宽度尺寸的计算 nts 22 塑件尺寸的转换： LS=26 0.05=26.46800.7MM，相应的塑件制造公差 0.7mm LM=(1+SCP) 1z+LS+2zX P= (1+0.005) 1z+26+2z0.6 0.70.1170 =26.468.1170 MM 式中， x 是系数，一般在 0.50.7 之间，此处取 6.0x 。 4.4.7 凸模长度的计算 塑件尺寸的转换 LS=38 0.05=38.68401.02MM：，
