线圈架注塑模具设计【全套注射塑料模具毕业设计含Word+6张CAD图纸】【开题】
收藏
资源目录
压缩包内文档预览：(预览前20页/共28页)
编号：482208
类型：共享资源
大小：1.91MB
格式：ZIP
上传时间：2015-11-03
上传人：小***
认证信息
个人认证
林**（实名认证）
福建
IP属地：福建
50
积分
- 关 键 词：
-
线圈
注塑
模具设计
全套
注射
塑料模具
毕业设计
word
cad
图纸
开题
- 资源描述：
-
!【包含文件如下】【注塑塑料模具类】CAD图纸+word设计说明书.doc[10000字，25页]【需要咨询购买全套设计请加QQ97666224】.bat
塑件图.dwg
线圈架.dwg

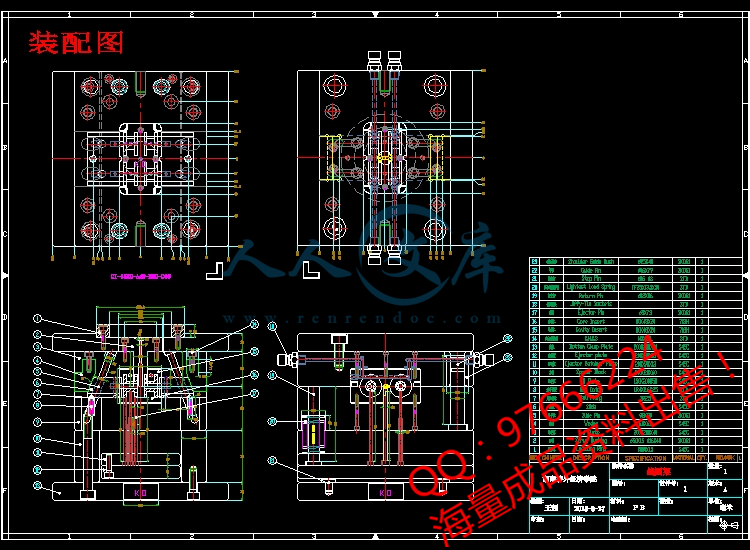

装配图.dwg
零件图3张.dwg
外文翻译.doc
开题报告书.doc
设计说明书.doc[10000字，25页]
中期检查表.doc
目录
内容提要4
前言5
第一章 塑件分析6
1.1 塑件工艺性分析6
1.2 塑件批量6
1.3 塑件体积计算6
第二章 注塑机的选择7
2.1 注射机的概述7
2.2 选择注射机7
2.2.1 先考虑理论注塑量7
2.2.2 其次要考虑实际注塑量7
第3章 模具设计的有关计算9
3.1 成型零件工作尺寸的计算9
3.1.1 型芯尺寸的计算9
3.1.2 型腔尺寸的计算9
3.2 成型腔壁厚的计算10
4.1 浇注系统设计12
4.1.1 浇口套的选用12
4.1.2 冷料井的设计12
4.1.3 分流道的设计12
4.3.3 分流道的布置13
4.1.4 浇口设计14
4.1.5 浇口位置的选择15
4.2 模具结构草案15
４.3 合模导向机构设计16
4.4 塑件脱模机构设计18
4.5 侧向分型与抽芯机构设计19
4.5.1 抽拔距的计算19
4.5.2 斜导柱的尺寸与安装形式19
4.5.4 锁紧楔形式21
4.6 模具温度调节系统22
第五章 注塑机参数的校核23
5.1 最大注塑量的校核23
5.2 注塑压力的校核23
5.3 锁模力的校核23
5.4 模具与注塑机安装部分相关尺寸校核24
5.4.1 模板尺寸和拉杆间距是否相适合24
5.4.2 模具闭合高度的校核24
5.5 开模行程与顶装置的校核24
符号说明25
参考文献27
致谢28
内容提要
本设计主要讲述了以聚乙烯（ＰＥ）为材料的线圈架注塑模具的设计过程。
此模具在设计时，充分考虑了生产批量、以提高生产效率、降低生产成本为主要宗旨。
本产品为电动机绕线圈，形状规则，内空心，侧有凹槽，根据计算出的体积与质量选择SZ-100-60型号的注塑机注塑。由于塑件内空心，侧有凹槽要求模具必需采用斜导柱侧抽芯机构分型。经过比较，采用斜导柱在定模，斜滑块在动模的结构 。整体斜楔定位，斜导柱侧抽芯分型，推板推出工件的工作原理。
设计中对主要零件一一的进行了设计。文中插入了非标准零件图，以及模具结构图。
- 内容简介：
-
1 本科毕业设计 题目 线圈架注塑模具设计 作者 学院 机械工程学院 专业 学号 指导教师 二一三 年 一 月 一 日 nts 2 目录 内容提要 . 4 前言 . 5 第一章 塑件分析 . 6 1.1 塑件工艺性分析 . 6 1.2 塑件批量 . 6 1.3 塑件体积计算 . 6 第二章 注塑机的选择 . 7 2.1 注射机的概述 . 7 2.2 选择注射机 . 7 2.2.1 先考虑理论注塑量 . 7 2.2.2 其次要考虑实际注塑量 . 7 第 3 章 模具设计的有关计算 . 9 3.1 成型零件工作尺寸的计算 . 9 3.1.1 型芯尺寸的计算 . 9 3.1.2 型腔尺寸的计算 . 9 3.2 成型腔壁厚的计算 . 10 4.1 浇注系统设计 . 12 4.1.1 浇口套的选用 . 12 4.1.2 冷料井的设计 . 12 4.1.3 分流道的设计 . 12 4.3.3 分流道的布置 . 13 nts 3 4.1.4 浇口设计 . 14 4.1.5 浇口位置的选择 . 15 4.2 模具结构草案 . 15 .3 合模导向机构设计 . 16 4.4 塑件脱模机构设计 . 18 4.5 侧向分型与抽芯机构设计 . 19 4.5.1 抽拔距的计算 . 19 4.5.2 斜导柱的尺寸与安装形式 . 19 4.5.4 锁紧楔形式 . 21 4.6 模具温度调节系统 . 22 第五章 注塑机参数的校核 . 23 5.1 最大 注塑量的校核 . 23 5.2 注塑压力的校核 . 23 5.3 锁模力的校核 . 23 5.4 模具与注塑机安装部分相关尺寸校核 . 24 5.4.1 模板尺寸和拉杆间距是否相适合 . 24 5.4.2 模具闭合高度的校核 . 24 5.5 开模行程与顶装置的校核 . 24 符号说明 . 25 参考文献 . 27 致谢 . 28 nts 4 内容提要 本设计主要讲述了以聚乙烯（）为材料的线圈架注塑模具的设计过程。 此模具在设计时，充分考虑了生产批量、以提高生产效率、降低生产成本为主要宗旨。 本产品为电动机绕线圈，形状规则，内空心，侧有凹槽， 根据计算出的体积与质量选择 SZ-100-60 型号的注塑机注塑。由于塑件内空心 ，侧有 凹槽要求模具必需采用 斜导柱侧抽芯机构分型。经过比较，采用斜导柱在定模，斜滑块在动模的结构 。整体斜楔定位，斜导柱侧抽芯分型，推板推出工件的工作原理。 设计中对主要零件一一的进行了设计。文中插入了非标准零件图，以及模具结构图。 nts 5 前言 随着塑料工业的发展，塑料制品在工业及日常生活中使用越来越大，因此对塑料模具设计人员的需求也在逐年的增加。同时对设计的人员的先进的设计思维、掌握较多先加工技术以及加工工艺也是非常必要的。作为学习模具专业的学生，我们有必须以提高自己的 基础理论为前提，为促进我国模具行业的发展而努力，为促进我国工业提高标准化水平而做出自己的贡献。 模具毕业设计是模具专业最为重要的环节之一，同时它也是最后的一个关键教学环节。它是由学生过渡到生产的一步，由学校走向工厂的桥梁。是我们第一次系统地把所学理论应用在实际生产。 通过此次的毕业设计制造的各个环节有了更加深入明确的了解从而培养和提高设计的能力。 毕业设计的目的有两个，第一个目的是让我们掌握模具设计的基本技能，如绘图，计算，查阅设计资料和手册。熟悉国标和各种标准的能力，能够熟练运用 CAD， Pro/E。进行绘 图。第二个目的是了解和掌握模具设计与制造的工艺，从而独立的设计一般的塑料模具，为走出学校走向社会打下基础。 我设计的是一副 斜导柱抽芯机构的模具。采用斜导柱在定模，哈夫块（斜滑块）在动模的结构 。整体斜楔定位，斜导柱侧抽芯分型，推板推出工件的工作原理。 但因本人经验不足，又加上时间仓促。因此难避免存在一些错误，敬请各位老师批评和指正，以便取得更大的进步。 nts 6 第一章 塑件分析 1.1 塑件工艺性分析 本产品为绕线圈，在工程中，我们都知道要求选择有良好绝缘性能的材料 ,具有此种性能的也较多，但 此塑件选用聚乙烯（）这种材料还具有耐光性、耐化学腐蚀性、耐磨性。 以下图 1.1为塑件的实物图及实际测量塑件的尺寸 图 1.1 1.2 塑件批量 本产品在工业生产中广泛应用 ,因为作为常期生产的塑件 ,可以说其批量值是比较大的，属于大批量生产。故设计模具要有较高的效率 ,浇注系统要能自动脱模。 1.3 塑件体积计算 塑件质量的计算是为了选择合理的注塑机，提高设备利用率，确定模具的型腔数目。 因此；塑件质量的计算则为； gM 8.1492.09.16080 塑件塑件 (由设计绘图得 ) 式中 =0.92g/cm3 (查塑料模具设计手册 ) nts 7 第二章 注塑机的选择 2.1 注射机的概述 注射机的类型和规格很多，分类方法各异，按结构型式可分为立式、卧式、直角式三类，国产卧式注射机已经标准化和系列化。这三类不同结构形式的注射成型机各特点如下： 立式注射机的注射柱塞（或螺杆）垂直装设，锁模装置推动模板也沿垂直方向移动，这种注射成型机主要优点是占地面积小，安装或拆卸小型模具很方便，容易在动模上（下模）。 安放嵌件 ，嵌件不易倾斜或坠落。其缺点是制品自模具中顶出以后不能靠重力下落。需人工取出，有碍于全自动操作，但附加机械手取产品后，也可以实现全自动操作，此类注射机注射量一般均在 60克以下。 卧式注射机是目前使用最广、产量最大的注射成型机，其注射柱塞或螺杆与合模运动均沿水平方向装设，并且多数在一条直线上（或相互平行）。优点是机体较低，容易操纵和加料，制件顶出模具后可自动坠落，故能实现全自动操作，机床重心较低安装稳妥，一般大中型注射机均采用这种形式。缺点是模具安装比较麻烦嵌件放入模具有倾斜或落下的可能，机床占地面积较大。 直角式注射机的柱塞或螺杆与合模运动方向相互垂直，主要优点是结构简单，便于自制适于单件生产者，中心部位不允许留有浇口痕迹的平面制件，同时常利用开模时丝杠的转动来拖动螺纹型芯或型环旋转，以便脱下塑件。缺点是机械传动无准确可靠的注射和保压压力及锁模力，模具受冲击振动较大。 2.2 选择注射机 2.2.1 先考虑理论注塑量 理论注塑量是指注塑机在对空注塑的条件下，注塑螺杆（或柱塞）作一次最大注塑行程时，注塑装置所能达到的最大注塑 m3）的最大克数（ g）为标准，称之为理论注塑质量；另一种规定以注塑塑料的最大容积（ cm3）为标准，称量。理论注塑量一般有两种表示方法：一种规定以注塑聚乙烯（）（密度约为 0.92g/c之为理论注塑容量。 2.2.2 其次要考虑实际注塑量 根据实际情况，注塑机的实际注塑量是理论注塑量的 80左右。即有 M S= a M1 (2.1) V s =a V1 (2.2) 式中： M1 理论注塑质量， g ； V1 理论注塑容量， cm3 ; MS 实际注塑质量， g ； nts 8 VS 实际注塑容量， g ; a 注塑系数，一般取值为 0.8。 在注塑生产中，注塑机在 每一个成型周期内向模内注入熔融塑料的容积或质量称为塑件的注塑量 M，塑件的注塑量 M必须小于或等于注塑机的实际注塑量。 当实际注塑量以实际注塑容量 VS表示时，如式（ 2.3）： MS， = ， VS （ 2.3） 式中： MS， 注塑密度为 时塑料的实际注塑 质量， g ； ， 在塑化温度和压力下熔融塑料密度， g/cm3 。 ， = C （ 2.4） 式中： 注塑塑料在常温下的密度， g/cm3 ; C 塑化温度和压力下塑料密度变化的校正系数；对结晶型塑料， C=0.85，对非结晶型塑料 C=0.93。 当实际注塑量以实际注塑质量 MS表示时，有式（ 2.5）： MS， =MS（ / ps） （ 2.5） 式中： ps 聚乙烯（）在常温下的密度（约为 0.92g/cm3）。 所以，塑件注塑量 M应满足式（ 2.6）： MS， M = nMZ = + MJ （ 2.6） 式中： n 型腔个数； MZ 每个塑件的质量， g ； MJ 浇注系统及飞边的质量， g 根据塑料制品的体积或质量查塑料成型工艺及模具设计教材 附录 或查相关手册选定注塑机型号为； XS-Z-30 注塑机的参数如下； 注塑机的最大注塑量 30cm3 锁模力 250KN 注塑压力 119Mpa 最小模厚 60mm 模板行程 130mm 注塑机定位孔直径 100mm 喷嘴前端孔径 4mm 喷嘴球面半径 SR12 nts 9 第 3 章 模具设计的有关计算 3.1 成型零件工作尺寸的计算 根据塑件图可知，线圈高骨架外形尺寸无精度要求，只是塑件本身就要求达到 IT8级的精度，它属于一般精度要求。故主要计算出相对于固定型芯和哈夫块组合而成的型腔尺寸，其余型芯与型腔的尺寸则直接按产品尺寸。 3.1.1 型芯尺寸的计算 型芯的径向尺寸的计算： 按平均收缩率计算型芯的径向尺寸： 经查塑料模具设计手册可知的平均收缩率为 2.5% 。 根据塑件精度等级 (IT5)查得塑料模具设计中“塑件公差数值表” ,其径向基本尺寸为 6mm,那么它的浮动尺寸为 05.006根据公式 zxlSl scpM )1(（ 3.1） Ml = 6+6 2.5%+3 4 0.05- = 17.019.6 式中 LM 零 件制造径向尺寸 ； LS 径向的基本尺寸； 对于小型零件等于 /3（为制件允许的公差值）； 型芯尺寸的高度计算，同样也是按收缩率来计算值： 3.1.2 型腔尺寸的计算 因为以面的型芯尺寸的计算时都是以型腔为准的，因此有一部分的尺寸（ 15mm 的尺寸）我们只考虑了型腔各尺寸的制造加工尺寸。 （ 1）型腔径向尺寸的计算为： 同上以是按平均收缩率来计算其尺寸，已知在给定条件下的平均收缩率 SCP ，制件型腔的名义尺寸为 LM （最小尺寸），公差值为 （正偏差），则型腔的平均尺寸为 ： LM + 2 。考 虑到收缩量和磨损值， 故也根据公式 LM = LS + LS SCP - 3 4 + （ 3.2） 可得： nts 10 1基本尺寸为 15mm 时，可得如下值； LM = 15+15 2.5%- 3 4 0.08+ /3 LM = 027.0032.15 那么 LM = 027.0032.15 2基本尺寸为 3 mm 时，可得如下值； LM = 3+3 2.5% - 3 4 0.05+ /3 LM = 016.0004.3 那么 LM = 016.0004.3 （ 2）型腔深度尺寸的计算； 也是按平均收缩率计算型腔的深度尺寸，在型腔深度尺寸的计算中，规定制件高度的名义尺 寸为 HS 为最大尺寸 ，公差以负偏差表示。型腔深度名义尺寸 HM为最小尺寸，公差以正偏差表示。型腔的底部或型芯的端面与分型面平行，在脱模过程中磨损很小磨损量就不考虑， 据 HM = HS + HS SCP - 2 3 + (3.3) 深度尺寸为 13mm 时： HM = 13+ 13 2.5% - 2 3 0.08308.0 HM = 027.027.13 3.2 成型腔壁厚的计算 成型腔应具有足够的壁厚以承受塑料熔体的高压，如壁厚不够可表现为刚度不足，即产生过大的弹性变形值；也可表现为强度不够，即塑腔发生塑隆变形甚至破裂。模具的型腔在注射时，当型腔全部充满时，内压力达到极限值，然后随着塑料的冷却和浇口的封闭，压力逐渐减小，在开模时接近常压。 型腔壁厚计算以最大压力为准。理论分析和实践证明，对于大尺寸的型腔，刚度不足是主要原因，应按刚度来 计算；而小尺寸和型腔在发生的弹性变形前，其内应力就超过了许用应力，因此按强度来计算。而此次设计的塑件尺寸不是很大，因此，我们就按强度来计算型腔壁厚。模具结构中，都采用的是整体式且是矩形型腔，它的按强度来计算侧壁的厚度比较的复杂。而在模具设计手册里可以查得一些经验值，如图 3.1所示： nts 11 图 3.1 nts 12 第 4 章 模具结构的设计 4.1 浇注系统设计 4.1.1 浇口套的选用 浇口套属于标准件，在选够浇口套时应注意：浇口套进料口直径和球面坑半径。 因此，所选浇口套如图 4.1 所示： 图 4.1 4.1.2 冷料井的设计 根据实际 ,采用底部带有顶杆的冷料井，推杆装于推杆固定板上。如图 4.2所示： 图 4.2 4.1.3 分流道的设计 （ 1）分流道截面形状 分流道截面形状可以是圆形、半圆形、矩形、梯形和 U 形等，圆形和正方形截面流道的比表面积最小（流道表面积与体积之比称为比表面积），塑料熔体的温度下降少，阻力亦小，流道的效率最高。但加工较困难，而且正方形截面不易脱模，所以在实际生产nts 13 中较常用的截面形状为梯形、半圆形、形及圆形。 （ 2）分流道的尺寸 分流道尺寸由塑料品种、塑件的大小及长度确定。对于重量在 200g 以下，壁厚在3mm以下的塑件可用下面经验公式计算分流道的直径，如式（ 4.1）。 mmLWD 42 6 5 4.0 4 （ 4.1） 式中： D-分流道的直径， mm; W-塑件的质量， g； L-分流道的长度， mm. 对于流动性极好的塑料（如 PE， PA等），当分流道很短时，其直径可 小到 2mm左右；对于流动性差的塑料（如 PC， HPVC及 PMMA等），分流道直径可以大到 13mm;大多数塑料所用分流道的直径为 6mm 10mm。 4.3.3 分流道的布置 在多型腔模具中分流道的布置中有平衡式和非平衡式两类。平衡史布置是指分流道到各型腔浇口的长度、断面形状、尺寸都相同的布置形式。它要求各对应部位的尺寸相等。这种布置可实现均衡送料和同时充满型腔的目的，使成型的塑件力学性能基本一致，但是，这种形式的布置使分流道比较长。 非平衡式布置的指分流道到各型腔浇口长度不相等的布置。这种布置使塑料 进入各型腔有先有后，因此不利于均衡送料，但对于型腔数量多发模具，为不使流道过长，也常采用。为了达到同时充满型腔的目的，各浇口的断面尺寸要制作得不同，在试模 4.3.4.分流道设计要点 （ 1）、在保证足够的注塑压力使塑料熔体顺利充满型腔的前提下，分流道截面面积与长度尽量取小值，分流道转折处应圆弧过度。 （ 2）、分流道较常时，在分流道的末端应开设冷料井。 （ 3）、分流道的位置可单独开设在定模板上或动模板上，也可以同时开设在动、定模板上，合模后形成分流道截面形状。 （ 4）、分流道与浇口连接处应加工成斜面，并用圆弧过 度。 在选择浇口套时应注意： 、浇口套进料口直径如式（ 4.2） D=d+(0.5 1)mm （ 4.2） 式中： d-注塑机喷嘴口直径。 、球面凹坑半径 R R=r+(0.5 1)mm; （ 4.3） 式中： r-注塑机喷嘴球头半径。 、浇口套与定模板的配合 nts 14 在单腔模中，常不设分流道，而 在多腔模中，一般都设置有分流道，塑料沿分流道流动时，要求通过它尽快地充满型腔，流动中温度降低尽可能小，阻力尽可能低。同时，应能将塑料熔体均衡地分配到各个型腔。从前两点出发，分流道应短而粗。但为了减少浇注系统的加回料量，分流道亦不能过粗。过粗的分流道冷却缓慢，还倒增长模塑的周期。而该设计中使用了梯形断面形状的分流道。如图 4.3所示； 图 4.3 因为梯形断面的这种分流道易于机械加工，且热量损失和阻力损失均不大，故它也是一种常用的形式其断面尺寸比例为； H=2/3W, X=3/4W, 或 将斜边与分模线的垂线呈 5 10的斜角。 4.1.4 浇口设计 浇口又称进料口，是连接分流道与型腔之间的一段细流道（除直浇口外），它是浇注系统的关键部分，其主要作用是： 、型腔充满后，熔体在浇口处首先凝结，防止其倒流。 、易于在浇口切除浇注系统的凝料，浇口截面约为分流道截面的 0.03 0.09。 浇口长度约为 0.5mm 2mm，浇口具体尺寸一般根据经验确定，取其下限值，然后在试限时逐步纠正。 当塑料熔体通过浇口时，剪切速率增高，同时熔体的内摩擦加剧，使料流的温度升高，粘度降低，提高了流动性 能，有利用充型。但浇口尺寸过小会使压力损失增大，凝料加快，补缩困难，甚至形成喷射现象，影响塑料质量。 浇口的形状和尺寸对制品质量影响很大，浇口在多情况下，系整个流道断面尺寸最小的部分（除主流道型的浇口外），一般汇报口的断面积与分流道的断面积之比约为0.03 0.09。断面形状如图 4.3所示，浇口台阶长 1 1.5左右虽然浇口长度比分流道的长度短的多，但因为其断面积甚小，浇口处的阻力与分流道相比，浇口的阻力仍然是主要的，故在加工浇口时，更应注意其尺寸的准确性。 然而，根据塑件的样品图 1.1、生产的批量等，采 用一模四腔结构。浇口采用一般矩形形如图 4.4所示： nts 15 图 4.4 4.1.5 浇口位置的选择 （ 1） 浇口的位置的应使填充型腔的流程最短 这样的结构使压力损失最小，易保证料流充满整个型腔。对于型塑件，要进行流动比的校核。流动比 K由流动通道的长度 L与厚度 t之比来确定。如下式（ 4.4）： K=（ L /t） （ 4.4） 式中： L -各段流程的长度， mm; t -各段流程 的厚度或直径， mm; 流动比的允许值随塑料熔体的性质、温度压力等的不同而变化。流动比的计算公式为（ 7-6/8）： K=L1/t 1+L 2+L 3/t 2 （ 4.5） K= L1/t 1+L 2/t 2+L 3/t 3+2L 4/t 4+L 5/t 5 （ 4.6） （ 2）浇口位置的选择要避免塑件变形 (2) 浇口位置的设置应减少或避免产生熔接痕 熔接痕是充型时前端较冷的料流在型腔中的对接部位，它的存在会降低塑件的强度，所以设置浇口时应考虑料流的方向。为提高熔接痕处强度，可在熔接处增设溢流槽，使冷料进入逸流槽。筒形塑件采用环行浇口无熔接痕，而轮辐式浇口会有熔接痕产生。 浇口的位置塑与件质量有直接影响 ,位置选择不当会使塑件产生变形、熔接痕等缺陷。图 4 4为浇口位置的布局。 4.2 模具结构草案 由于塑件内空心 ,侧有凹槽所要求模具结构必须采用 斜导柱抽芯机构。并 采用斜导柱在定模，哈夫 块（斜滑块）在动模的结构 。整体斜楔定位，斜导柱侧抽芯分型，推板推出工件的工作原理。 可以绘出模具草图，如图 4.6 所示； 图 4.4 nts 16 图 4.6 .3 合模导向机构设计 导向机构对于塑料模具是必不可少的部件，因为模具在闭合时要求有一定的方向和位置，所以必须设有导向机构，导柱安装在动模一边或定模这一边均可通常导柱设在nts 17 主型芯周围。导向机构的主要定位、导向、承受一定侧压力三个作用。在该设计中采用了导柱导向机构，而导柱导套为标准件。 所以 ， 1，以下为选用的导柱形式，如图 4.7所示： ?24k685 （ 各 个 均 是 ）525 2011020(4-2)A0.005 A0.80.2?28?16f7R 0 . 8 （ 均 是 ）0.5-0.8（ 各 个 均 是 ）从图 4.7中我们知道，其中对导柱结构有要求： 、 导柱的长度必须比型芯端面的高度高出 6 8mm； 、 导柱应具有硬而耐磨的表面，多采用 T8或 T10 硬度为 50 55HRC 2，导向孔的结构要求如图 4.8所示： ?28?16H6?24R65R2,5110(4-3)图 4.8 图 4.7 nts 18 3，导柱导套配合形式，如图 4.9所示： (4-4)以上图形，导柱装入模板多用二级精度第二种过渡配合，而导套用二级精度静配合。 4，导柱布置方式，如图 4.10所示： (4-5)4.4 塑件脱模机构设计 在注塑成型的每一个循环中，塑件必须由模具型腔中脱出，在该设计中，为了使符图 4.9 图 4.10 nts 19 合脱模机构的要求： 1使塑件留于动模； 2塑件不变形损坏 这是脱模机构 应当达到的基本要求。要做到这一点首先必须分析塑件对模腔的附着力的大小和所在部位，以便选择合适的脱模方式和脱模位置，使脱模力得以均匀合理的分布。 3良好的塑件外观 顶出塑件的位置应尽量设在塑件内部，以免损坏塑件的外观。 4结构可靠 因此，根据 4.6 装配图所示，其模具结构的脱模机构主要由中心拉料杆拉断浇口，然后由顶杆推动推板使工作推出，还有在设计主型芯时也会有一定的拨模作斜度 53 。 4.5 侧向分型与抽芯机构设计 当塑件上具有与开模方向不同的内外侧孔时，塑件不能直接脱模，必须将成型侧孔的零件做成可动的，在塑件脱模前先将活动型芯抽出，然后再自模中通过顶杆顶出塑件。而此次的设计完全符合以上要求，因此，也采用了侧向分型抽芯机构。又，该塑制品是大批量的生产，故也使用了机动侧向分型抽芯。 4.5.1 抽拔距的计算 因为抽拔距等于侧孔深加 2 3mm的安全系数，而当结构比较特殊时，如成型圆形线圈骨架，以及该外形为正方形的线圈骨架，（如下图所示）设计的抽拔距不能等于线圈骨架凹模深度 S2， 因为滑块抽至 S2时塑件的外径仍不能脱出滑块的内径，必须抽出 S 的距离再加上 (2 3)mm，塑件才能脱出。 故抽拔距为： S= S1+(2 3)=15+(2 3)mm=17 18mm 式中 S 抽拔距； S 抽拔的极根尺寸 （ 此为塑件最大的外形尺寸）； 4.5.2 斜导柱的尺寸与安装形式 斜导柱的形状与基本尺寸 ； 斜导柱的基本尺寸主要以长度尺寸为主，斜导柱的长度计算为如下式： L =1/2Dtan +h 1/cos +1/2dtan +S/sin +(10 15)mm （ 4.4） =1/2 8 0.36+50 1/0.94+1/2 20 0.36+18/0.34+(10 15)mm 120mm 式中 L 斜导柱的长度； nts 20 D 斜导柱固定部分大端直径； h 斜导柱固定板厚度； 斜导柱的形状与尺寸如图 4.11所示； 2 5AAA - A10斜导柱的安装固定形式： 如图 4.11 所示，斜导柱的倾斜角 a 为 20 ，而一般来说锁紧块的角度 a =a+(23)mm,斜导柱与固定板之间用三级精度第三种过渡配合。由于斜导柱只起驱动滑块的作用，滑块运动 的平稳性由导滑槽与滑块间的配合精度保证，滑块的最终位置由锁紧块保证，因此为了运动灵活，斜导柱和滑块间采用比较松的配合，斜导柱的尺寸为 8-0.5 -1.0，头部做成圆锥形，同时圆锥部的斜角为 30 度，它大于斜导柱的倾斜角，这样避免了斜导柱的有效长度离开滑块时，其头部仍然继续驱动滑块。那么固定形式如图 4.12： ( 4 - 5 )图 4.11 图 4.12 nts 21 4.5.3 滑块形式与导滑槽的形式 滑块分为整体式与组合式，因根据设计的需要，采用了组合式（哈夫块）。而导滑槽的形式就是要能达到 在抽芯的过程中，保证滑块远动平稳，无上下窜动和卡紧的现象。同时又要方便加工，故导滑槽采用组合式（由导滑板与推件板组成）其组合图为4.13导滑板推件板(4-7)4.5.4 锁紧楔形式 在塑料的注塑过程可中，型芯受到塑料很大的推力作用，这个力通过滑块传给斜导柱，而一般斜导柱为细长杆件，受力后容易变形，因此必须设置锁紧楔，以便在模具闭模后锁住滑块，承受塑料给予型芯的推力，锁紧楔与模件的边连接可以根据推力的大小，选取不同的方式，而该设计所选取的是整体式结构，牢固可靠，侧向 力较大。它直接与定模固定，可见装配图可知。而锁紧楔的角度在斜导柱的固定形式已讲述了，这里不再重复。 斜导柱侧向分型最小开模行程的校核； 因为该塑件所用斜导柱侧向芯是在水平的位置，因此要完成抽拔距所需要的开模行程由下式求得； H = S ctg =18 ctg20 27mm； 斜导柱的受力分析及强度计算 斜导柱的受力分析； 根据斜导柱的形式，可以按公式 : Fw = Ft/cos (4.2) Fk = Ft tan (4.3)图 4.13 nts 22 式中 Fw 侧抽芯时斜导柱所受的弯曲力； Ft 侧抽芯的脱模力，其大小等于抽芯力； Fk 侧抽芯时所需要的开模力； 综合以上分析可知，从斜导柱的结构考虑，希望斜角值大一些好；而从斜导柱受力情况考虑，希望斜角值小一些好。因此，该斜导柱的斜角取了 24 ，经过用上述公式的核算，满足了模具结构要求。 4.6 模具温度调节系统 在注塑成型过程中，模具的温度直接影响到塑件成型的质量和生产效率。由于各种塑料的性能和成型 工艺要求不同，模具的温度要求也不同，一般注射到模具内的塑温度为 200 C 左右，而塑件固化后从模具型腔中取出时温度在 60 C，温度降低是由于模具通入了冷却水，将热量带走了。像这样就是我们要做的模具温度调节系统，（加水循环冷却），这种方法一般用于流动性比较好的低融点塑料的成型。因为的成型的如下的特性： 虽然流动很好， 聚乙烯融体属于非牛顿型流体，聚乙烯的剪切速率于剪切应力之间呈非线性关系，并且具有假弹性材料的特性，当所施应力释去时有一定是程度的弹性回复。 图 4.14是模具结构的冷却系统的大概 图： 图 4.14 nts 23 第五章 注塑机参数的校核 每副模具都只能安装在与其相适应的注塑机上进行生产，因此模具设计与所用的注塑机关系十分密切。在设计模具时，应校核注塑机的一些技术参数。 5.1 最大注塑量的校核 注塑机的最大注塑量应大于制品的质量，其中包括了主流道及浇口的凝料。通常注塑机的实际注塑量最好是在注塑机理论注塑量的 80%之间。故有公式 0.8M 机 M 塑 +M 浇 （ 5.1） M 塑 +M 浇 =14.8g 因此，最大的注塑量符合工作的需要。 5.2 注塑压力的校核 注塑压力校核是校验注塑机的最大注塑压力能不能满足该制品成型的需要，制品成型所需的压力是由注塑机类型、喷嘴形式、塑料流动性、浇注系统和型腔的流动阻力等因素决定的，例如螺杆式注塑机，其注塑机压力传递比柱塞式注塑机好，因此注塑压力可取得小一些，流动性差的塑料的或细长流程塑件注塑压力应取得大一些。可参考各种塑料的注塑成型工艺确定塑件的注塑压力，再与注塑机额定压力相比较。那么查塑料模具手册可得，其额定注塑压力大于所需的注塑压力。因此所选择的 是符合要求的。 5.3 锁模力的校核 当高压的塑料熔体充满模具型腔时，会产生一个很大的力，使模具的分型面涨开，其值等于制件和浇口流道系统在分型面上投影面积之和乘以型腔内塑料压力。而作用在这个面积上的总力，应小于注塑机的额定锁模力 P，否则在注塑时会因模具不紧产生严重的溢边现象。型腔内塑料压力，可以按公式计算。而经查塑料模具设计中 PE 在型腔里的理论注塑压力在 40MP 80MP之间。 而只有 F 机锁 P 模 A 的不等式成立时，才能符合要求。 式中 F 机锁 表示注塑机的最大锁模力； P 模 表示为熔融型料在型腔内的压力 ； A 表示为塑件和浇注系统在分型面上的投影之和； 故有； F 机锁 =400kn P 模 A=25MP 2936 2=73.4kn 所以符合要求。 nts 24 5.4 模具与注塑机安装部分相关尺寸校核 5.4.1 模板尺寸和拉杆间距是否相适合 因为要满足上述要求，只有达到模具长宽拉杆间距这样的条件。 而确有，模具长宽 =240 200(mm mm)拉杆间距 =295 295(mm mm)成立，所以也是满足要求的 。 5.4.2 模具闭合高度的校核 通过前章各模板的尺寸选定和计算，模具实际厚度 H 模 为 270mm，而注塑机最小厚度 H 最小 为 170 mm， 即； H 模 H 最小 也满足要求 . 5.5 开模行程与顶装置的校核 在此，本文所选注塑机的最大开模行程与模具厚度的关时的校核。且该模具结构则属于有侧向抽芯开模动作的结构 ，故注塑机的开模行程要求符合下式； S 机 Hc H1+H2+（ 5 10） mm （ 5.2） 式中； S 机 注塑机板间的最大开距，（ mm） Hc 完成侧抽 芯距离所需要的开模行程，（ mm） H1 开模要顶出的距离，（ mm） H2 塑件的高度，（ mm） 而当， Hc H1+H2可以按 S 机 （ H 模 H 最小 ） H1+H2+（ 5 10） mm 进行计算 式中， HM 成型模板的高度，（ mm） 那么可以解得不等式； S 机 （ H 模 H 最小 ） =160-（ 180-60） 13+13+（ 5 10） mm=31 36mm， 故也满足要求。 总结：根据以上章节的计算与分析得出，该模具结构及各工作尺寸都符合要求。各模板中的相对位置可以根据零件图便可查出。 nts 25 符号说明 编号 符号 符号说明 备注 1 SPVC 软聚氯乙烯 塑件的材料 2 IT8 塑件精度 属于一般精度等级（ 8级） 3 HRC 铬氏硬度 用于成型零件的热处理 要求 4 W 分流道断面上宽 5 X 分流道断面下宽 6 I 分流道断面槽深 7 M 塑伯 塑件的质量 8 塑件的密度 该塑件的密度为 1.35g/cm3 9 V 塑件 塑件的体积 10 M 浇道 浇注系统的质量 11 V 浇道 浇注系统的体积 12 KN 力的单位 13 SR 球面的半径 14 MPa 压强单位 15 Scp 塑件的平均收缩率 0.018 16 LM 零件的径向制造尺寸 17 LS 径向基本尺寸 18 偏差值 等于 /3 19 公差值 20 HM 零件制造深度尺寸 21 HS 深度的基本尺寸 22 S 抽拔距 23 S1 抽拔的极限尺寸 24 L 斜导柱的长度 25 D 斜导柱固定部分大端直径 26 h 斜导柱固定板厚度 nts 26 27 a 斜导柱倾斜角角度 一般不小于 25度 28 FW 侧抽芯
