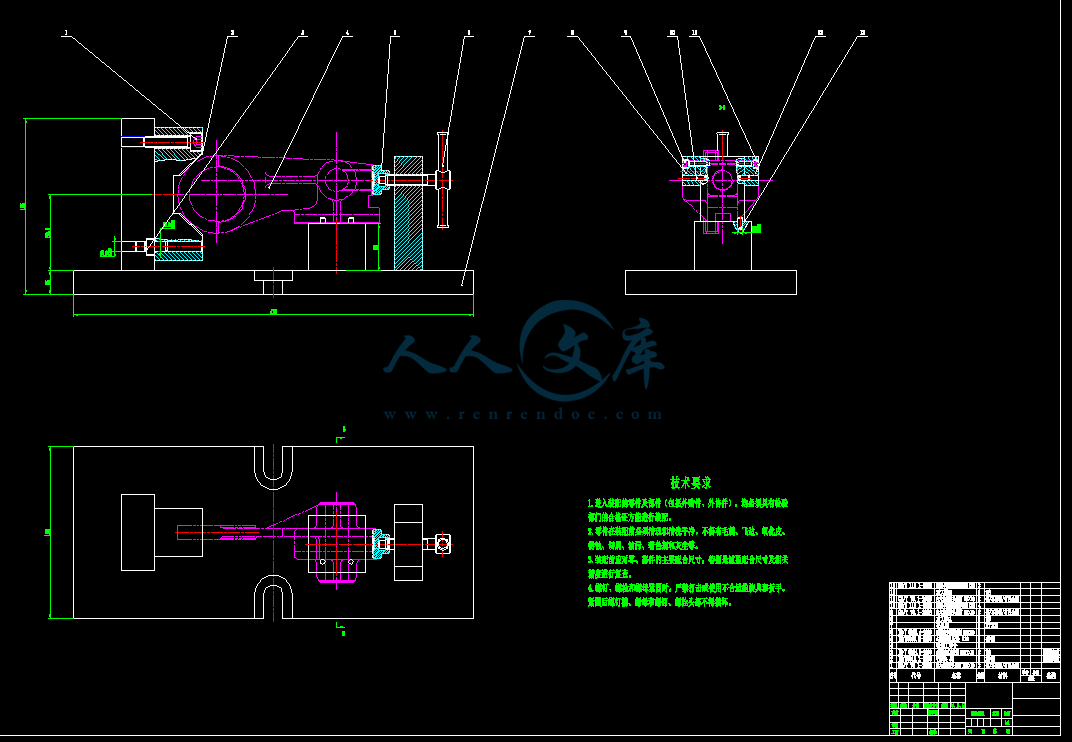

拨叉[831002]铣φ42两端面[80mm]夹具设计
收藏
资源目录
压缩包内文档预览：(预览前20页/共40页)
编号：485066
类型：共享资源
大小：1018.90KB
格式：RAR
上传时间：2015-11-04
上传人：qq77****057
认证信息
个人认证
李**（实名认证）
江苏
IP属地：江苏
20
积分
- 关 键 词：
-
拨叉[831002]铣φ42两端面[80mm]夹具设计
- 资源描述：
-
- 内容简介：
-
机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 1 页 车间 工序号 工序名 材料牌号 I 铣削 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 立 式铣床 X53 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 1 以 42 外圆为粗基准，粗铣 25 孔上下端面 铣刀，游标卡尺 2 1.3 0.08 120 30 0.17 0.20 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 青岛理工 大学 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 11 页 车间 工序号 工序名 材料牌号 11 铣 槽 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 万能 铣 床 X61W 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 11 粗 铣槽 16H11 铣刀 ，游标卡尺 1 1 0.67 380 196.2 0.87 0.55 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 12 页 车间 工序号 工序名 材料牌号 12 两件切断 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 万能 铣 床 X61W 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 12 铣宽 16mm 槽 铣刀 ，游标卡尺 1 4 2.4 150 196.2 0.456 1.41 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 12 页 车间 工序号 工序名 材料牌号 12 两件切断 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 万能 铣 床 X61W 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 12 两件铣断 铣刀 ，游标卡尺 1 4 2.4 150 196.2 0.456 1.41 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 2 页 车间 工序号 工序名 材料牌号 2 铣削 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 卧 式铣床 X6140 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 2 精铣 25 孔上下端面 ,达到 H7 级精度 卧 铣刀，游标卡尺 1 1 0.08 150 37.5 0.25 0.16 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 3 页 车间 工序号 工序名 材料牌号 3 钻、扩、铰 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 立式钻 床 Z535 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺 装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 3 以 25 孔上端面为精基准，钻 25 钻头 ，游标卡尺 0.43 195 13.5 1.08 0.98 扩 25 0.57 275 21.3 0.54 0.52 铰 25 1.6 100 7.85 0.52 0.51 设计 审核 标准化 会签 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 4 页 车间 工序号 工序名 材料牌号 4 粗铣 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 卧式铣 床 X63 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 4 以 25 孔为精基准，粗铣 60 孔上下端面 铣刀 ，游标卡尺 2 1.5 0.08 37.5 26.5 0.17 0.56 设计 审核 标准化 会签 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 5 页 车间 工序号 工序名 材料牌号 5 精铣 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 卧式铣 床 X63 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 5 以 25 孔为精基准， 精 铣 60 孔上下端面 铣刀 ，游标卡尺 1 1.0 0.14 37.5 26.5 0.25 0.32 设计 审核 标准化 会签 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 6 页 车间 工序号 工序名 材料牌号 6 钻、扩、铰 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 立式钻 床 Z535 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺 装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 6 以 25 孔为精基准， 钻 60 孔 钻头 ，游标卡尺 0.7 60 10.36 1.08 0.33 扩 60 孔 0.95 120 21.1 0.54 0.122 铰 60 孔 1.6 60 10.55 0.52 0.146 设计 审核 标准化 会签 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 7 页 车间 工序号 工序名 材料牌号 7 铣削 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 卧式铣 床 X52K 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 7 铣螺纹孔顶面 铣刀 ，游标卡尺 1 2.0 0.12 300 69.1 0.11 0.14 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 青岛理工 大学 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 8 页 车间 工序号 工序名 材料牌号 8 钻孔 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 立 式 钻 床 Z535 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内 容 工艺装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 8 以 25 孔为精基准，钻 M22 底孔 钻头 ，游标卡尺 0.43 180 11.3 0.13 0.49 攻丝 M22 设计 审核 标准化 会签 nts 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品型号 831002 零件图号 产品名称 拨叉 零件名称 拨叉 共 12 页 第 10 页 车间 工序号 工序名 材料牌号 10 铣 端面 HT200 毛胚种类 毛片外形尺寸 每毛胚可制件 每台件数 铸 件 173X85X82 1 1 设备名称 设备型号 设备编号 同时加工件数 立 式 铣 床 X53K 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 /min 准终 单件 工序号 工步内容 工艺 装备 进给次数 被吃刀量 进给量 主轴转速 切削速 度 工步工时 /min mm mm/r r/min m/min 机动 辅助 10 以 25 孔为精基准， 粗 铣槽端面 铣刀 ，游标卡尺 2 1.5 0.08 90 6.44 0.87 0.07 以 25 孔为精基准， 半精 铣槽端面 1 1 0.15 60 6.44 0.87 0.068 设计 审核 标准化 会签 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 青岛理工大学 机械加工工艺过程卡片 产品型号 CA6140 零件图号 产品名称 拨叉 零件名称 拨叉 共 1 页 第 1 页 材料 牌号 HT200 毛胚种类 铸 件 毛胚外形尺寸 173mmX85mmX82mm 每毛胚可制件数 1 每台件数 1 备注 工序号 工序名 称 工序内容 车间 工段 设备 工艺设备 工时 /min 准终 单件 1 铣削 以 42 外圆为粗基准，粗铣 25 孔上、下端面 X53 立 式铣床 专用夹具 0.20 2 铣 削 精铣 25 孔上、下端面 X6140 卧式镗床 专用夹具 0.16 3 钻扩铰 孔 以 25 孔上端面为精基准，钻 、 扩 、 铰 、 精铰 25 孔 ,孔的精度达到 IT7 Z535 立式钻床 专用夹具 2.52 4 铣销 以 25 孔为精基准，粗铣 60 孔上下端面 X63 卧式铣床 专用夹具 0.56 5 铣削 以 25 孔为精基准，精铣 60 孔上下端面，保证端面相对孔的垂直度误差不超过 0.1 X63 卧式铣床 专用夹具 0.32 6 钻 扩铰孔 钻 以 25 孔为精基准，钻 、 扩 、 铰 60 孔，保证孔的精度达到 IT8 Z535 立式钻床 专用夹具 0.33 7 铣削 以 25 孔为精基准，铣螺纹孔端面 X52K 卧式铣床 专用夹具 0.14 8 钻孔 以 25 孔为精基准，钻 20 孔（装配时钻铰锥孔） Z535 立式钻床 专用夹具 0.49 9 车销 以 25 孔为精基准，攻 M22 1.5 螺纹 CA6140 卧式车床 专用夹具 1.76 10 铣削 以 25 孔为精基准，铣槽端面 X53K 立式铣床 专用夹具 0.138 11 铣削 以 25 孔为精基准，铣 16H11 的槽保证槽的侧面相对孔的垂直度误差是 0.08 X61W 万能铣床 专用夹具 0.55 12 铣削 两件铣断 X61W 万能铣床 专用夹具 1.41 13 检查 设计 审核 标准化 会签 标记 处数 更改文件名 签字 日期 标记 处数 更改文件名 签字 日期 nts nts1.定位方案 由于是第一道工序，所以定位基准只能采用毛坯表面进行定位；选择 32*90 平面进行定位，可控制零件的 Z 移动、 X 转动、 Y 转动等 3 个自由度；右端 42 平面与 32 右面之间的距离位 22，故可采用 2 个定位销进行定位，可控制其 Y 轴移动、Z 轴转动两个自由度； X 轴移动自由度可通过 V 型块定 82 外圆。 2.夹紧方案 采用螺钉与压块配合的方式进行压紧，压毛坯的 32*32 面。 3.夹具安装及操作方法 首先将定位销， V 型块，压紧螺钉压块等部件安装到夹具体上，然后将夹具安装到机床上并找正。 安装零件时首先将 32*90 平面与定 位面进行贴合，同时将其尺寸 32 的右面与 2个定位销贴合，再将 82 外圆与 V 型块贴合，然后拧紧螺钉，压紧即可。 ntsA4-工序卡片15页.dwgA4-工艺过程卡片1页.dwg夹具简要设计说明.doc工序卡片-WORD版拨叉零件图.dwg毛坯图.dwg说明书-参考用.doc铣80尺寸夹具装配图-A0.nts学院毕业设计 1 目 录 摘 要 . Abstract . 1 绪论 . 1 1.1课题背景 . 1 1.2夹具的发展史 . 1 1.3小结 . 2 2 拨叉 80-08的加工工艺规程设计 . 3 2.1零件的分析 . 3 2.1.1 零件的作用 . 3 2.1.2 零件的工艺分析 . 3 2.2确定生产类型 . 3 2.3确定毛坯 . 3 2.3.1 确定毛坯种类 . 3 2.3.2 确定铸件加工余量及形状 . 3 2.3.3 绘制铸件零件图 . 4 2.4工艺规程设计 . 4 2.4.1 选择定位基准 . 4 2.4.2 制定工艺路线 . 4 2.4.3 选择加工设备和工艺设备 . 6 2.4.4 机械加工余量、工序尺寸及公差的确定 . 6 2.5确定切削用量及 基本工时 . 8 2.5.1 工序 1： 粗铣 25H7 的两侧面 . 8 2.5.2 工序 2： 粗铣平下端面孔侧面的工艺凸台 . 9 2.5.3 工序 3： 钻 25H7 的通孔 . 9 2.5.4 工序 4： 扩 25H7 的通孔 . 11 2.5.5 工序 5： 铰 25H7 的通孔 . 12 2.5.6 工序 6： 粗铣 a、 b 面 . 182 2.5.7 工序 7： 粗铣 60H12 孔的两面 . 14 2.5.8 工序 8： 精 铣 60H12 孔的两面 . 14 2.5.9 工序 9： 粗镗下端 60H12 的孔 . 15 2.5.10 工序 10： 半精镗下端孔到 60H12 . 16 2.5.11 工序 11： 粗铣 16H11 的槽 . 16 2.5.12 工序 12： 半精铣 16H11 的槽 . 17 2.5.13 工序 13： 钻 20.50 的孔 . 18 2.5.14 工序 14： 攻 M22 1.5 的螺纹 . 19 2.5.15 工序 15： 铣开 60H12的孔 . 20 2.6本章小结 . 21 3 专用夹具设计 . 22 3.1镗孔夹具设计 . 22 nts学院毕业设计 2 3.1.1 问题的提出 . 22 3.1.2 夹具的设计 . 22 3.2铣槽夹具设计 . 25 3.2.1 问题的提出 . 25 3.2.2 夹具的设计 . 25 3.3钻孔夹具设计 . 29 3.3.1 问题的提出 . 29 3.3.2 夹具的设计 . 30 3.4本章小结 . 35 结 论 . 36 参考文献 . 37 致 谢 . 38 nts无锡职业技术学院毕业设计 1 1 绪 论 1.1 课题背景 随着科学技术的发展，各种新材料 、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。各种新工艺的出现，已突破传统的依靠机械能、切削力进行切削加工的范畴，可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。数控机床的问世，提高了更新频率的小批量零件和形状复杂的零件加工的生产率及加工精度。特别是计算方法和计算机技术的迅速发展，极大地推动了机械加工工艺的进步，使工艺过程的自动化达到了一个新的阶段。 “工欲善其事，必先利其器。” 工具是人类文明进步的标志 。 自 20 世纪末期以来，现代制造技术与机械制造工艺自动化都有了 长足的发展。但工具（含夹具、刀具、量具与辅具等）在不断的革新中，其功能仍然十分显著。机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此，无论在传统制造还是现代制造系统中，夹具都是重要的工艺装备。 1.2 夹具的发展史 夹具 在其发展的 200 多年历史中，大致经历了三个阶段：第一阶段，夹具在工件加工、制造的各工序中作为基本的夹持装置，发挥着夹固工件的最基本功用 。随着军工生产及内燃机，汽车工业的不断发展，夹具逐渐在规模生产中发挥出其高效率及稳定加工质量的优越性，各类定位、夹紧装置的结构也日趋完善，夹具逐步发展成为机床 工件 工艺装备工艺系统中相当重要的组成部分。这是夹具发展的第二阶段。这一阶段，夹具发展的主要特点是高效率。在现代化生产的今天，各类高效率，自动化夹具在高效，高精度及适应性方面，已有了相当大的提高。随着电子技术，数控技术的发展，现代夹具的自动化和高适应性，已经使夹具与机床逐渐融为一体，使得中，小批量生产的生产效率逐步趋近于专业化的大批量生产的水平。这是夹具发展的第三个阶段，这一阶段，夹具的主要特点是高精度，高适应性。可以预见，夹具在不一个阶段的主要发展趋势将是逐步提高智能化水平。 nts无锡职业技术学院毕业设计 2 1.3 小 结 一项优秀的夹具结构设计，往往可以使得生产效率大幅度提高，并使产品的加工质量得到极大地稳定。尤其是那些外形轮廓结构较复杂的，不规则的拔叉类，杆类工件，几乎各道工序都离不开专门设计的高效率夹具。目前，中等生产规模的机械加工生产企业，其夹具的设计，制造工作量，占新产品工艺准备工作量的50% 80%。生产设计阶段，对夹具的选择和设计工作的重视程度，丝毫也不压于对机床设备及各类工艺参数的慎重选择。夹具的设计，制造和生产过程中对夹具的正确使用，维护和调整，对产品生产的优劣起着举足轻重的作用。 nts无锡职业技术学院毕业设计 3 2 拨叉 80-08 的加工工艺规程设计 2.1 零件的分析 2.1.1零件的作用 题目所给的零件是 CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。 2.1.2零件的工艺分析 零件的材料为 HT200，灰铸铁 属于脆性材料 ， 故不能锻造和冲压。但灰铸铁的铸造性能和切削加工性能优良。 以下是拨叉需要加工的表面以及加工表面之间的位置要求： (1) 中心 圆孔 0.021025。 (2) 22 1.5M 的螺纹孔垂直于中心孔，其中心与右面的距离为 00.344。 (3) 键槽 0.11016与中心孔有 0.08的垂直度，深为 0.1508。 (4) 半孔 0.3060与 中心孔有 0.10.2127的位置关系， 其宽为 0.050.1612与中心孔有 0.1的垂直度 。 由上面分析可知，可以 先 加工拨叉 中心孔 ，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。 2.2 确定生产类型 已知此拨叉零件的生产类型为 大 批量生产，所以初步确定工艺安排为：加工过程划分阶段；工序 应 当集中；加工设备以通用设备为主，大量采用专用工装。 2.3 确定毛坯 2.3.1确定毛坯种类 零件材料为 HT200。考虑零件在机床运行过程中所受冲击不大，零件结构 不是太 复杂 ，生产类型为 大 批生产，故选择 金属型 铸 造 毛坯。 2.3.2确定铸件加工余量及形状 查 机械零件切削加工工艺与技术标准实用 手册 125页表 1-4-7，选用各个加工面的铸件机械加工余量 均为 3mm。 nts无锡职业技术学院毕业设计 4 2.3.3绘制铸件零件图 图 2.1 零件毛坯图 2.4 工艺规程设计 2.4.1选择定位基准 粗基准的选择 以零件的 下端 孔 为主要的定位粗基准，以 较大 面 a面 为辅助粗基准。 精基准的选择 考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以加工后的 通孔 为主要的定位精基准，以 下端孔 为辅助的定位精基准。 2.4.2制定工艺路线 根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下 ,可以考虑采用 各种 机床配以专用 夹具 ,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生nts无锡职业技术学院毕业设计 5 产成本尽量下降。选择零件的加工方法及工艺路线方案如下： 表 2.1工艺路线 方案一 工序号 工序内容 工序一 钻、扩、铰 25H7的通孔 工序二 粗铣 a、 b面，使粗糙度达到 6.3， a面到 25H7的孔中心距为 00.344 ， b面到 25H7的中心距为 36 工序三 粗铣、半精铣 16H11的槽 工序四 粗铣下端圆孔的两侧面，使两面之间的距离为 12d11 工序五 粗镗下端圆孔的内孔到 59半精镗此孔到 60H12 工序六 铣开下端圆孔 工序七 钻 20.50的孔，垂直于 25H7的通孔 工序八 攻 M22 1.5的螺纹 工序九 钳工打毛刺 工序十 检验 表 2.2工艺路线 方案二 工序号 工序内容 工序一 粗铣 25H7的两侧面，使两面间距为 80 工序二 粗铣 平 下端孔侧面的工艺凸台 工序三 钻 25H7的通孔 工序四 扩 25H7的通孔 工序五 铰 25H7的通孔 工序六 粗铣 a、 b面，使粗糙度达到 6.3， a面到 25H7的孔中心距为 00.344 ， b面到 25H7的中心距为 36 工序七 粗铣 60H12孔的两面，使两面的间距为 14 工序八 精铣 60H12孔的两面，使两面的间距为 12d11，粗糙度 3.2 工序九 粗镗下端孔 工序十 半精镗下端孔到 60H12，粗糙度达到 3.2 工序十一 粗铣 16H11的槽 nts无锡职业技术学院毕业设计 6 续表 2.2 工序十二 半精 铣 16H11 的槽 工序十三 钻 20.50的孔，垂直于 25H7的通孔 工序十四 攻 22 1.5M 的螺纹 工序十五 铣开 60H12的孔 工序十六 钳工打毛刺 工序十七 检验 工艺立方案的比较与分析 ： 上述两个工艺方案的特点在于：方案二是加工工序 分散， 适合流水线生产，缩短装换刀具的时间。 加工完前次的又可成为下次加工的基准， 这样 使工序非常清晰易提高加工精度，是 对大批量生产是很合适的。方案一把工件加工 工序 分得很 紊乱 并且很集中 ， 基准得不到保证 ， 加工出来的精度低， 不符合现代化的生产要求。两种方案的装夹比较多，但是考虑到加工零件的方便性， 及加工精度， 且还是大批生产，所以采用方案二比较合适。 2.4.3选择加工设备和工艺设备 机床的选择 工序 1、 7、 8、 11、 12、 15采用 X6022型卧 式 铣 床 工序 2、 6采用 X5028立 式 铣 床 工序 3、 4、 5、 13、 14 采用 Z535立式 钻 床 工序 9、 10采用 T618卧 式 镗床 选择夹具 该拨叉的生产纲领为 大 批生产，所以采用专用夹具。 选择刀具 在铣床上加工的各工序，采用 硬质合金铣刀即可保证加工质量。在铰孔25 7H ，由于精度不高，可采用硬质合金铰刀。 选择量具 加工的 孔均采用极限量规。 其他 对垂直度误差采用千分表进行检测，对角度尺寸利用专用夹具保证，其他尺寸采用通用量具即可。 2.4.4机械加工余量、工序尺寸及公差的确定 根据 前面资料已初步确定工件各面的总加工余量，现在确定各表面的各个加工工序的加工余量如下： nts无锡职业技术学院毕业设计 7 表 2.3各加工工序的加工余量及达到的尺寸、经济度、粗糙度 工序号 工序内容 加工余量 经济 精度 工序尺寸 表面粗糙 度 工序余量 最小 最大 1 粗铣 25H7 的两侧面 3 IT11 80 6.3 -0.1 0.1 2 粗铣 平 下端孔侧面的工艺凸台 3 IT11 0 6.3 -0.1 0.1 3 钻 25H7通孔 IT12 22 6.3 -1 1 4 扩 25H7通孔 2.0 IT12 0.05024.7 3.2 -0.05 0.05 5 铰 25H7通孔 0.2 IT8 0.021025 1.6 -0.006 0.006 6 粗铣a、 b面 粗铣 a面 3 IT12 00.344 (距中心孔 ) 6.3 -0.1 0.1 粗铣 b面 36(距中心孔 ) 7 粗铣 60H12 孔的两面 2 IT11 13 0.5 6.3 -0.1 0.1 8 精铣 60H12 孔的两面 1 IT9 0.050.16123.2 -0.05 0.05 9 粗镗下端孔 2.5 IT13 00.359.7 6.3 -0.2 0.2 10 半精镗下端孔 0.5 IT11 0.3060 3.2 -0.02 0.02 nts无锡职业技术学院毕业设计 8 续表 2.3 11 粗铣 16H11 的槽 IT11 14 0.5 6.3 -0.1 0.1 12 半精铣 16H11 的槽 1 IT10 0.110163.2 -0.02 0.02 13 钻 20.50的 孔 IT13 20.50 0.5 6.3 -1 1 14 攻 22 1.5M 的螺纹 15 铣开 60H12 的孔 4 IT13 6.3 -0.05 0.05 2.5 确定切削用量及基本工时 2.5.1工序 1： 粗铣 25H7的两侧面 机床： X6022型卧 式 铣 床 刀具：两块镶齿套式面铣刀 (间距为 80)，材料： 15YT ， 200D mm ，齿数20Z ，为粗齿铣刀。 因其单边余量： Z=3mm 所以铣削深度pa： 3pa mm每齿进给量fa：根据参考文献 3表 2.4-73，取 0 .1 5 /fa m m Z铣削速度 V ：参照参考文献 3表 2.4-81，取 2.54 /V m s 机床主轴转速 n ： 1 0 0 0 1 0 0 0 2 . 5 4 6 0 2 4 2 . 6 8 / m i n3 . 1 4 2 0 0Vnrd ， 按照参考文献 3表 3.1-74 2 4 5 / m innr 实际铣削速度 v ： 3 . 1 4 2 0 0 2 4 5 2 . 5 6 /1 0 0 0 1 0 0 0 6 0dnv m s 进给量fV： 0 . 1 5 2 0 2 4 5 / 6 0 1 2 . 2 5 /ffV a Z n m m s 工作台每分进给量mf： 1 2 . 2 5 / 7 3 5 / m i nmff V m m s m m a：根据参考文献 3表 2.4-81, mma 60切削工时 被切削层长度 l ：由毛坯尺寸可知 42l mm ， nts无锡职业技术学院毕业设计 9 刀具切入长度 1l ： 221 0 . 5 ( ) (1 3 )l D D a 220 . 5 ( 2 0 0 2 0 0 6 0 ) ( 1 3 ) 7 . 6 mm 刀具切出长度2l：取 mml 22 走 刀次数为 1 机动时间1jt：121 4 2 7 . 6 2 0 . 0 7 m i n735jml l lt f 查参考文献 1，表 2.5-45 工步辅助时间为： 1.23min 2.5.2工序 2：粗铣平下端孔侧面的工艺凸台 机床： X5028 刀具：硬质合金端铣刀（面铣刀） mmdw 400齿数 14Z 粗铣 a 面 铣削深度 :3ppa a mm每齿进给量fa：根据机械加工 工艺手册表 2.4-73，取 0 .1 5 /fa m m Z铣削速度 V ：参照机械加工工艺手册表 2.4-81，取 6/V m s 机床主轴转速 n ：01 0 0 0 1 0 0 0 6 6 0 2 8 7 / m i n3 . 1 4 4 0 0Vnrd ，取 3 0 0 / m innr 实际铣削速度 V ： 0 3 . 1 4 4 0 0 3 0 0 6 . 2 8 /1 0 0 0 1 0 0 0 6 0dnV m s 进给量fV： 0 . 1 5 1 4 3 0 0 / 6 0 1 0 . 5 /ffV a Z n m m s 工作台每分进给量mf： 1 0 . 5 / 6 3 0 / m i nmff V m m s m m a：根据机械加工工艺手册表 2.4-81, mma 240被切削层长度 l ：由毛坯尺寸可知 16l mm 刀具切入长度 1l ： mmaDDl 42)31(5.0 221 刀具切出长度 2l ：取 mml 22 走刀次数为 1 机动时间1jt：121 1 6 4 2 2 0 . 0 9 5 m i n630jml l lt f 查参考文献 1，表 2.5-45 工步辅助时间为： 1.52min 2.5.3工序 3： 钻 25H7的通孔 工件材料为 HT200 铁，硬度 200HBS。孔的直径为 25mm，公差为 H7，表面粗糙度 1.6aRm。加工机床为 Z535 立式钻床 。 钻 头为 22mm 标准高速钢麻花钻，磨出双锥和修磨横刃 。 确定钻削用量 nts无锡职业技术学院毕业设计 10 确定进给量 f 根据 参考文献 2， 表 28-10可查出 0 . 4 7 0 . 5 7 /f m m r表，查 Z535 立式钻床说明书，取 0 .4 3 /f m m r 。 根据 参考文献 2表 28-8，钻头强度所允许是进给量 1 .7 5 /f m m r 。由于机床进给机构允许的轴向力m ax 15690FN（由机床说 明书查出），根据 参考文献 2，表 28-9，允许的进给量 1 .8 /f mm r 。 由于所选进给量 f 远小于 f 及 f ，故所选 f 可用。 确定切削速度 v 、轴向力 F、转矩 T 及切削功率mP根据 参考文献 2，表 28-15，由插入法得 1 7 / m invm表， 4732FN表5 1 . 6 9T N M表， 1 .2 5mP kW表由于实际加工条件与上表所给条件不完全相同，故应对所的结论进行修正。 根据 参考文献 2， 由表 28-3， 0.88Mvk ， 0.75lvk ，故 1 7 / m i n 0 . 8 8 0 . 7 5 1 1 . 2 2 ( / m i n )v m m 表 01000 1 0 0 0 1 1 . 2 2 / m i n 1 6 2 / m i n22v mmnrd m m 表查 Z535 机床说明书，取 1 9 5 / m innr 。实际切削速度为 0 2 2 1 9 5 / m i n1 4 / m i n1 0 0 0 1 0 0 0dn m m rvm 由 参考文献 2， 表 28-5， 1 .0 6M F M Tkk，故 4 7 3 2 1 . 0 6 5 0 1 6 ( )F N N 5 1 . 6 9 1 . 0 6 5 4 . 8T N m N m 校验机床功率 切削功率mP为 /)m M MmP P n n k 表（1 . 2 5 ( 1 9 5 / 2 4 6 ) 1 . 0 6 1 . 0 5k W k W 机床有效功率 4 . 5 0 . 8 1 3 . 6 5E E mP P k W k W P 故选择的钻削用量可用。即 0 22d mm， 0 .4 3 /f m m r ， 1 9 5 / m innr ， 1 4 / m invm 相应地 5016FN ， 5 4 .8T N m， 1.05mP kW 切削工时 被切削层长度 l ： 78l mm 刀具切入长度 1l ： nts无锡职业技术学院毕业设计 11 1 22( 1 2 ) 1 2 0 1 7 . 422rDl c t g k c t g m m 刀具切出长度 2l ： mml 412 取 mml 32 走刀次数为 1 机动时间2jt：27 8 7 . 4 3 1 . 0 8 m i n0 . 4 3 1 9 5jLt nf 查参考文献 1，表 2.5-41 工步辅助时间为： 1.76min 2.5.4工序 4：扩 25H7的通孔 加工机床为 Z535 立式钻床 。 扩孔 钻为 24.7mm 标准高速钢扩孔钻； 确定扩孔切削用量 确定进给量 f 根据 参考文献 2， 表 28-31，有 f :表 （ 0 . 7 0 . 8 ） m m / r 0 . 7 = 0 . 4 9 0 . 5 6 m m / r。根据 Z535 机床说明书 ，取f =0.57mm/r。 确定切削速度 v 及 n 根据表 28-33，取 2 5 / m invm表。修正系数： 0.88mvk ， 2 4 . 7 2 21 . 0 2 ( / 1 . 5 0 . 9 )2p pRav paka 根 据 故 2 5 / m i n 0 . 8 8 1 . 0 2 1 1 . 2 2 / m i nv m m 表 01 0 0 0 / )n v d 表 （ 1 0 0 0 1 1 . 2 2 / m i n / ( 2 4 . 7 ) 2 8 6 / m i nm m m m r 查机床说明书，取 2 7 5 / m innr 。实际切削速度为 30 10v d n 32 4 . 7 2 7 5 / m i n 1 0 2 1 . 3 / m i nm m r m 切削工时 被切削层长度 l ： 78l mm 刀具切入长度 1l ，有： 11 2 4 . 7 2 2( 1 2 ) 1 2 0 2 2 . 8 6 322rDdl c t g k c t g m m m m 刀具切出长度 2l ： mml 412 取 mml 32 走刀次数为 1 机动时间2jt：27 8 3 3 0 . 5 4 m i n0 . 5 7 2 7 5jLt fn 查参考文献 1，表 2.5-41 工步辅助时间为： 1.16min nts无锡职业技术学院毕业设计 12 2.5.5工序 5：铰 25H7的通孔 加工机床为 Z535 立式钻床 。 铰 刀为 25mm 标准高速铰刀。 确定铰孔切削用量 确定进给量 f 根据表 28-36， 1 .3 2 .6f m m表，按该表注 4，进给量取小植。查 Z535 说明书，取 1.6 /f mm r 。 确定切削速度 v 及 n 由表 28-39，取 8 .2 / m invm表。由表 28-3，得修正系数 0.88Mvk ， 0.99pavk 2 5 2 4 . 7( / 0 . 1 2 5 1 . 2 )2pRpaa根 据 故 8 . 2 / m i n 0 . 8 8 0 . 9 9 7 . 1 4 / m i nv m m 表 01 0 0 0 / ( )n v d 表 1 0 0 0 7 . 1 4 ( / m i n ) / ( 2 5 ) 9 1 . 5 / m i nm m m r 查 Z535 说明书，取 1 0 0 / m innr ，实际铰孔速度 30 10v d n 32 5 1 0 0 / m i n 1 0 7 . 8 / m i nm m r m 切削工时 被切削层长度 l ： 78l mm 刀具切入长度 1l ， 01 2 5 2 4 . 7( 1 2 ) 1 2 0 2 2 . 0 922rDdl c t g k c t g m m 刀具切出长度 2l ： mml 412 取 mml 32 走刀次数为 1 机动时间3jt：37 8 2 . 0 9 3 0 . 5 2 m i n1 . 6 1 0 0jLt nf 查参考文献 1，表 2.5-41 工步辅助时间为： 1.51min 该工序的加工机动时间的总和是jt： 1 . 0 8 0 . 5 4 0 . 5 2 2 . 1 4 m i njt 2.5.6工序 6： 粗铣 a、 b面 机床： X5028 刀具：硬质合金端铣刀（面铣刀） mmdw 400齿数 14Z 粗铣 a 面 铣削深度 :3ppa a mm每齿进给量fa：根据机械加工工艺手册表 2.4-73，取 0 .1 5 /fa m m Z铣削速度 V ：参照机械加工工艺手册表 2.4-81，取 6/V m s 机床主轴转速 n ：01 0 0 0 1 0 0 0 6 6 0 2 8 7 / m i n3 . 1 4 4 0 0Vnrd ，取 3 0 0 / m innr nts无锡职业技术学院毕业设计 13 实际铣削速度 V ： 0 3 . 1 4 4 0 0 3 0 0 6 . 2 8 /1 0 0 0 1 0 0 0 6 0dnV m s 进给量fV： 0 . 1 5 1 4 3 0 0 / 6 0 1 0 . 5 /ffV a Z n m m s 工作台每分进给量mf： 1 0 . 5 / 6 3 0 / m i nmff V m m s m m a：根据机械加工工艺手册表 2.4-81, mma 240被切削层长度 l ：由毛坯尺寸可知 90l mm 刀具切入长度 1l ： mmaDDl 42)31(5.0 221 刀具切出长度 2l ：取 mml 22 走刀次数为 1 机动时间1jt：121 9 0 4 2 2 0 . 2 1 m i n630jml l lt f 查参考文献 1，表 2.5-45 工步辅助时间为： 2.03min 粗铣 b 面 同样的铣削深度 mmap 3每齿进给量fa：根据机械加工工艺手册表 2.4-73，取 0 .1 5 /fa m m Z铣削速度 V ：参照机械加工工艺手册表 2.4-81，取 6/V m s 机床主轴转速 n ：01 0 0 0 1 0 0 0 6 6 0 2 8 7 / m i n3 . 1 4 4 0 0Vnrd ， 取 3 0 0 / m innr 实际铣削速度 V ： 0 3 . 1 4 4 0 0 3 0 0 6 . 2 8 /1 0 0 0 1 0 0 0 6 0dnV m s 进给量fV： 0 . 1 5 1 4 3 0 0 / 6 0 1 0 . 5 /ffV a Z n m m s 工作台每分进给量mf： 1 0 . 5 / 6 3 0 / m i nmff V m m s m m a：根据机械加工工艺手册表 2.4-81, mma 240被切削层长度 l ：由毛坯尺寸可知 32l mm 刀具切入长度 1l ： mmaDDl 42)31(5.0 221 刀具切出长度 2l ：取 mml 22 走刀次数为 1 机动时间1jt：121 3 2 4 2 2 0 . 1 2 m i n630jml l lt f 查参考文献 1，表 2.5-45 工步辅助时间为： 1.52min nts无锡职业技术学院毕业设计 14 2.5.7工序 7：粗铣 60H12孔的两面 机床： X6022型卧 式 铣 床 刀具： 两块镶齿套式面 铣刀 (间距为 14)，材料： 15YT ， 200D mm ，齿数20Z ，为粗齿铣刀。 因其单边余量： Z=2mm 所以铣削深度pa： 2pa mm每齿进给量fa：根据参考文献 3表 2.4-73，取 0 .1 5 /fa m m Z铣削速度 V ：参照参考文献 3表 2.4-81，取 2.54 /V m s 机床主轴转速 n ： 1 0 0 0 1 0 0 0 2 . 5 4 6 0 2 4 2 . 6 8 / m i n3 . 1 4 2 0 0Vnrd ， 按照参考文献 3表 3.1-74 2 4 5 / m innr 实际铣削速度 v ： 3 . 1 4 2 0 0 2 4 5 2 . 5 6 /1 0 0 0 1 0 0 0 6 0dnv m s 进给量fV： 0 . 1 5 2 0 2 4 5 / 6 0 1 2 . 2 5 /ffV a Z n m m s 工作台每分进给量mf： 1 2 . 2 5 / 7 3 5 / m i n
