喷雾器壳体机械加工工艺规程及钻4X9孔夹具设计【含CAD图纸、说明书】
收藏

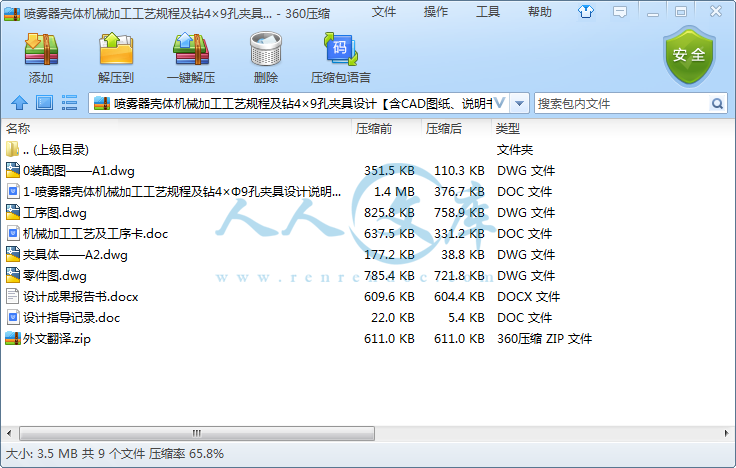

资源目录
压缩包内文档预览：(预览前20页/共25页)
编号：50937446
类型：共享资源
大小：3.63MB
格式：ZIP
上传时间：2020-02-23
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
含CAD图纸、说明书
喷雾器
壳体
机械
加工
工艺
规程
夹具
设计
CAD
图纸
说明书
- 资源描述：
-
- 内容简介：
-

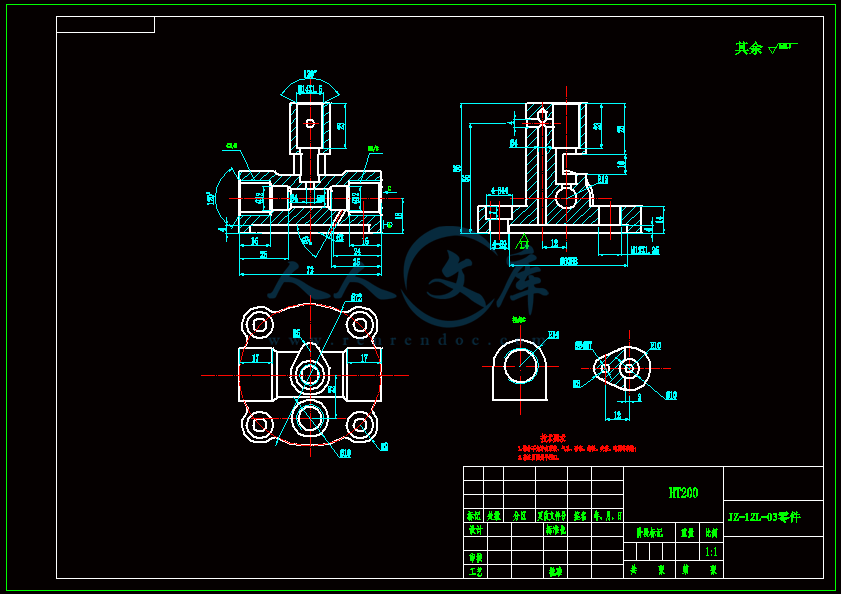

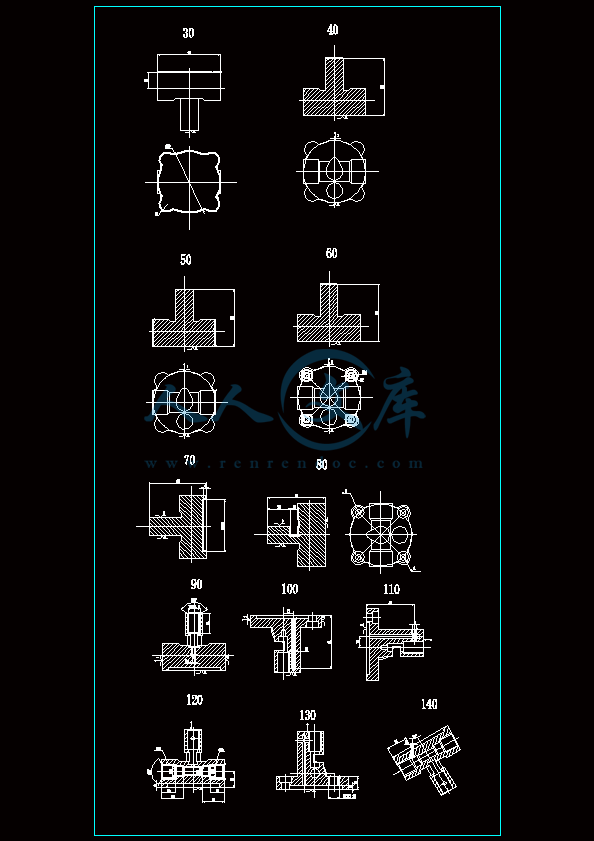

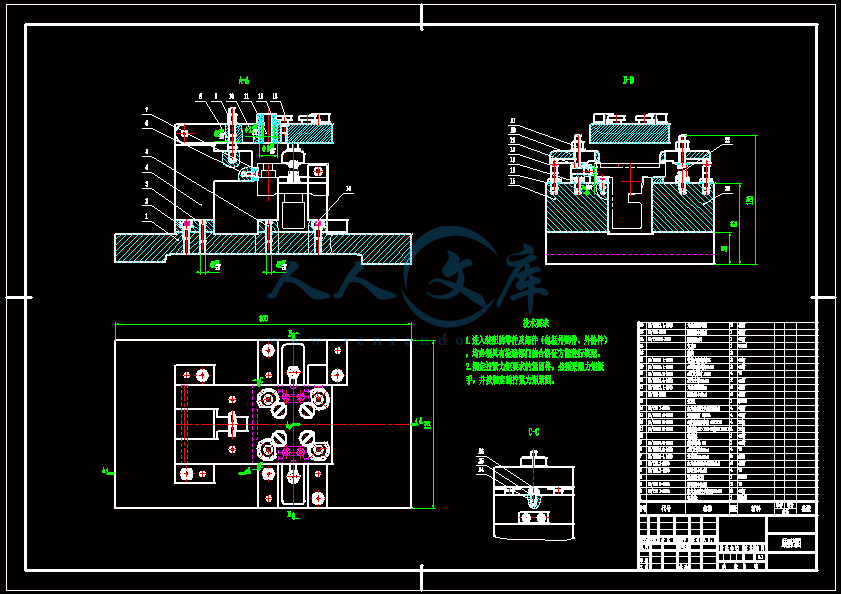

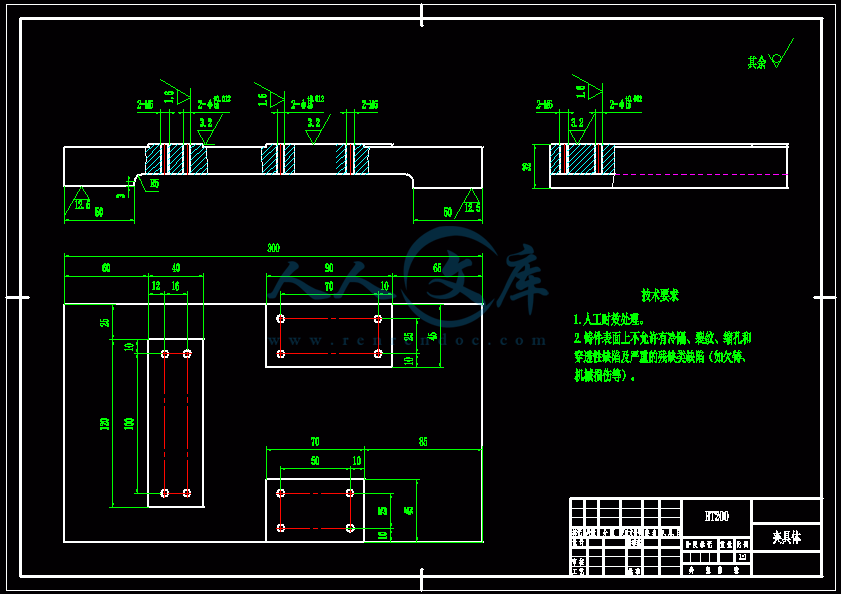

毕业设计成果报告书设计题目: 喷雾器壳体机械加工工艺规程及钻4-9孔夹具设计 二级学院 航空机械制造学院 专 业 航空机械制造与自动化 班 级 学 号 姓 名 指导教师 1、 毕业设计成果概述零件图夹具体 装配图设计方案对零件的加工要求及工艺分析加工工艺方案确定及工艺计算（加工方法选择加工顺序安排定位基准选择加工阶段划分工序集中与分散）确定夹具结构方案；设计、绘制夹具装配草图及夹具总装图编写设计说明书。工艺流程图零件图号机械加工工艺过程卡毛坯种类铸件共 页零件名称喷雾器壳体材料牌号ZL401第 页工序号工序名称工 序 内 容设 备工艺装备010备料金属型浇注020热处理时效处理以消除内应力030铣铣底面；粗铣、半精铣60H8孔沉孔XK7132端铣刀、立铣刀040铣铣顶面X52K端铣刀050钻钻4-9孔；锪4-14沉孔深7Z3025麻花钻、锪孔钻060铣铣72两端面Z52K立铣刀070钻锪平19孔深0.5；钻、攻M121.25螺纹Z525锪孔钻、麻花钻、丝锥080钻钻左端9孔；钻12孔；钻、攻G3/8螺纹Z525麻花钻、丝锥090钻钻右端12孔；钻、攻G3/8螺纹Z525麻花钻、丝锥100钻钻4孔；钻10孔；钻、攻M141.5螺纹Z525麻花钻、丝锥110钻钻4孔Z525麻花钻120钻钻4孔深60Z525麻花钻130钻钻2斜孔Z525麻花钻140钳工去毛刺150终检检验至图纸要求160上漆涂防锈漆编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号03工序名称铣共11页零件图号第 1 页材料牌号ZL401毛坯状态机床设备XK7132工装夹具铣夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01 铣底面立铣刀游标卡尺16282.00.26302002粗铣60H8沉孔立铣刀游标卡尺1345.42.00.26302003半精铣60H8沉孔立铣刀游标卡尺1345.40.20.169503004编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号04工序名称铣共11页零件图号第 2 页材料牌号ZL401毛坯状态机床设备X52K工装夹具铣夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01 铣顶面端铣刀游标卡尺1292.00.275075编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号05工序名称钻共11页零件图号第 3 页材料牌号ZL401毛坯状态机床设备Z3025工装夹具钻夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01 钻4-9孔麻花钻锥柄圆柱塞规4144.50.257502502锪4-14沉孔深7锪孔钻锥柄圆柱塞规472.50.25100037.5编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号06工序名称铣共11页零件图号第 4 页材料牌号ZL401毛坯状态机床设备X52K工装夹具铣夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01铣72两端面立铣刀游标卡尺2282.00.260020编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号07工序名称钻共11页零件图号第 5 页材料牌号ZL401毛坯状态机床设备Z525工装夹具钻夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01锪平19孔深0.5锪平钻游标卡尺10.50.50.2568037.502钻M121.25螺纹底孔10.75麻花钻锥柄圆柱塞规1105.3750.2854518.403攻M121.25螺纹丝锥螺纹塞规1100.6250.62554520编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号08工序名称钻共11页零件图号第 6 页材料牌号ZL401毛坯状态机床设备Z525工装夹具钻夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01钻左端9孔麻花钻锥柄圆柱塞规1724.50.257502502钻12孔麻花钻锥柄圆柱塞规1251.50.255452503钻G3/8螺纹底孔14.951麻花钻锥柄圆柱塞规1167.47550.2854525.604攻M121.25螺纹丝锥螺纹塞规1160.8560.85654530编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号09工序名称钻共11页零件图号第 7 页材料牌号ZL401毛坯状态机床设备Z525工装夹具钻夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01钻右端12孔麻花钻锥柄圆柱塞规1251.50.255452502钻G3/8螺纹底孔14.951麻花钻锥柄圆柱塞规1167.47550.2854525.603攻M121.25螺纹丝锥螺纹塞规1160.8560.85654530编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号10工序名称钻共11页零件图号第 8 页材料牌号ZL401毛坯状态机床设备Z525工装夹具钻夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01钻4孔麻花钻锥柄圆柱塞规145.52.00.255457.502钻10孔麻花钻锥柄圆柱塞规1403.00.255451503钻M141.5螺纹底孔12.5麻花钻锥柄圆柱塞规1231.250.2868026.704攻M141.5螺纹丝锥螺纹塞规1230.750.7568030编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号11工序名称钻共11页零件图号第 9 页材料牌号ZL401毛坯状态机床设备Z525工装夹具钻夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01钻4孔麻花钻锥柄圆柱塞规1142.00.255457.5编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号12工序名称钻共11页零件图号第10 页材料牌号ZL401毛坯状态机床设备Z525工装夹具钻夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01钻4孔麻花钻锥柄圆柱塞规1602.00.255457.5编制日期审核日期零件名称喷雾器壳体机械加工工序卡工序号13工序名称钻共11页零件图号第11 页材料牌号ZL401毛坯状态机床设备Z525工装夹具钻夹具工步号安装工步及说明刀具量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min01钻2斜孔麻花钻锥柄圆柱塞规1111.00.256804.5编制日期审核日期二、毕业设计成果价值或意义在这次毕业设计中让我认识到了很多我以前没有接触过的东西，现在虽然并不太懂那些东西，起码也能知道一二，这就是进步。在这次毕业设计当中我是喷雾器壳体机械加工工艺规程及4-9孔夹具设计，在工艺规程当中可以很清晰的看出你要加工零件的地方和你要在零件图中加粗的地方，还有就是你可以很好的看到加工的步骤，在每一步中合理的进行加工，然后在加工中留取多少的余量，再就是在那个留余量的基础上进行精加工都可以很好的看出来。再然后就是夹具图，我做的是钻孔夹具，这个夹具的作用在于可以很好的固定好零件，和你要加工的地方，还可以提高你的精度要求，也可以很好的控制你要加工孔的深度要求。 3、 毕业设计体会与收获 这次毕业设计使我收益不小，为我今后的学习和工作打下了坚实 和良好的基础。但是，查阅资料尤其是在查阅切削用量手册时，数据存在大量的重复和重叠，由于经验不足，在选取数据上存在一些问题，不过我的指导老师每次都很有耐心地帮我提出宝贵的意见，在我遇到难题时给我指明了方向，最终我很顺利的完成了毕业设计。这次毕业设计成绩的取得，与指导老师的细心指导是分不开的。在此，我衷心感谢我的指导老师，特别是每次都放下她的休息时间，耐心地帮助我解决技术上的一些难题，她严肃的科学态度，严谨的治
