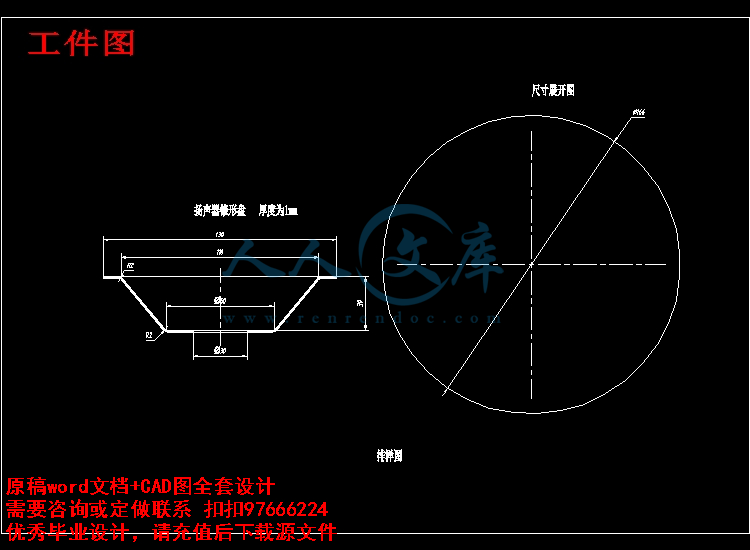

工件图.dwg

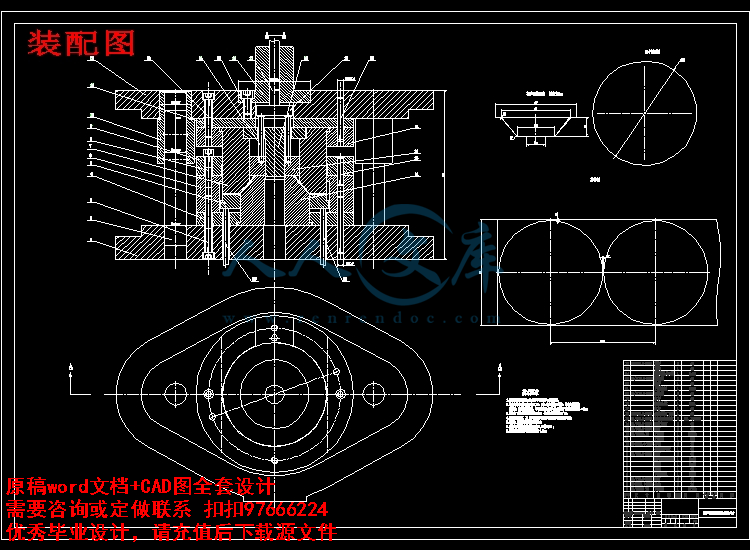

装配图.dwg
设计说明书.doc[12000字，33页]
报告选题.doc
锥形件扬声器复合模具设计

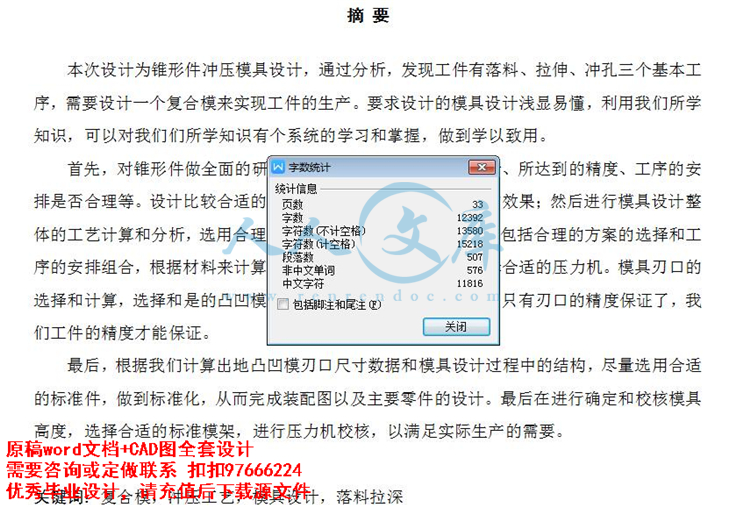

摘 要
本次设计为锥形件冲压模具设计，通过分析，发现工件有落料、拉伸、冲孔三个基本工序，需要设计一个复合模来实现工件的生产。要求设计的模具设计浅显易懂，利用我们所学知识，可以对我们们所学知识有个系统的学习和掌握，做到学以致用。
首先，对锥形件做全面的研究。研究的内容有：结构的分析、所达到的精度、工序的安排是否合理等。设计比较合适的排样方式，可以做到降低成本的效果；然后进行模具设计整体的工艺计算和分析，选用合理的方案。工艺分析和计算的内容包括合理的方案的选择和工序的安排组合，根据材料来计算模具所使用的冲压力，从而选择合适的压力机。模具刃口的选择和计算，选择和是的凸凹模间隙可以提高模具的寿命；而且只有刃口的精度保证了，我们工件的精度才能保证。
最后，根据我们计算出地凸凹模刃口尺寸数据和模具设计过程中的结构，尽量选用合适的标准件，做到标准化，从而完成装配图以及主要零件的设计。最后在进行确定和校核模具高度，选择合适的标准模架，进行压力机校核，以满足实际生产的需要。
关键词：复合模，冲压工艺，模具设计，落料拉深
目 录
1 绪论1
1.1 冲压加工的特点1
1.2 资料及工具准备3
2 零件图及工艺方案的拟订4
2.1 锥形件工艺结构性分析4
2.2 工艺方案的确定5
3 工艺设计7
3.1 计算毛坯尺寸7
3.2 排样方法与原则8
3.3 确定搭边值8
3.4 计算各工序的压力9
3.5 压力机的选择12
3.6 模具类型及结构形式的选择13
4 模具工作零件刃口尺寸计算14
5 模具零件的设计18
5.1 模具结构形式的选择18
5.1.1 凸、凹模外形的确定18
5.1.2 拉深冲孔凸凹模20
5.1.3 落料拉深凸凹模20
5.2 卸料板的设计21
5.2.1 卸料板外型设计21
5.2.2 卸料板材料的选择21
5.2.3 卸料板整体精度的确定22
5.3 固定板的设计22
5.4 垫板的设计24
5.5 模架的选择25
5.5.1 模架的选用25
5.5.2 模具的闭合高度26
5.5.3 压力机技术参数的校核26
7 模具材料的选用及其他零部件的设计27
7.1 弯曲模用钢应具有的力学性能27
7.2 弯曲模零件材料选用原则27
7.3 冲裁模具的调试29
7.4 模具的检测29
总结30
致谢31
参考文献32
