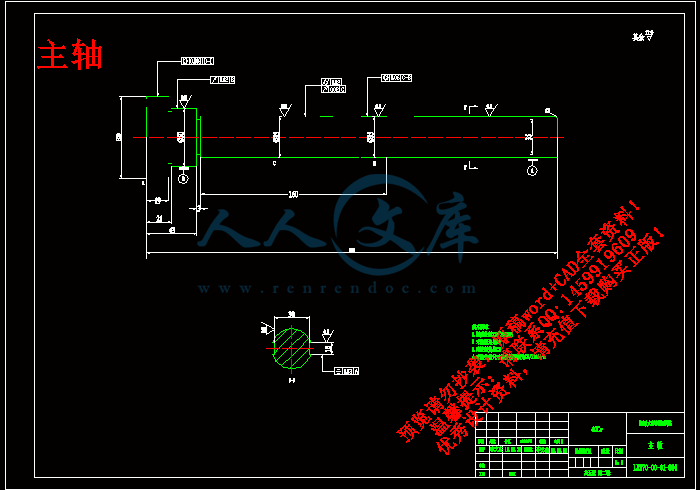

主轴.dwg

任务书.docx

传动轴.dwg

图纸总汇5张.dwg

圆柱齿轮.dwg

外文翻译

立式铣床主轴及铣头结构设计.doc

立铣头装配图.dwg

设计文档

评阅表.docx

鉴定意见.docx

锥齿轮.dwg

目录

1  绪论7

1.1课题研究的目的及意义7

1.2国内外机床的发展现状7

1.3机床的发展趋势9

1.4 目前铣床方面存在的一些问题10

1.5立式升降台铣床其主要组成部分11

1.5.1 铣头11

1.5.2 主轴11

1.5.3 工作台11

1.5.4 床鞍12

1.5.5 升降台12

1.6 立铣头结构12

1.7立铣头结构分析13

2  总体设计13

2.1 立铣头的功能分析13

2.2 方案的提出14

2.3主轴轴承的调整16

2.3详细的设计17

2.3.1分析拟定传动方案17

2.3.2选择电动机18

2.4铣床加工误差、故障分析及排除方法18

3.1 主轴的基本要求20

3.1.1 旋转精度20

3.1.2 刚度20

3.1.3 抗振性21

3.1.4抵抗受迫振动的能力21

3.1.5 抵抗切削自激振动的能力21

3.1.6 温升和热变形22

3.1.7耐磨性22

3.1.8其它23

3.2 主轴组件的布局23

3.2.1适应刚度和承载能力的要求23

3.2.2 适应精度的要求24

3.2.3 适应结构要求24

3.2.4 适应经济性要求25

3.3 主轴结构的初步拟定25

3.4 主轴的材料与热处理26

3.5 主轴的技术要求26

3.5.1轴颈27

3.5.2 内锥孔27

3.6 主轴结构图27

3.7 主轴组件的润滑和密封27

3.7.1主轴组件的润滑27

3.7.2 主轴组件的密封28

4.传动件的选型及校核29

4.1轴29

4.1.1轴的拟定29

4.1.2计算轴的功率、转速及轴颈29

4.1.3轴的强度校核计算30

4.2齿轮33

4.2.1选定齿轮类型、精度等级、材料及齿数33

4.2.2计算齿轮参数34

4.2.3验算齿轮的弯曲强度35

4.2.4计算主要几何参数35

4.2.5润滑35

4.3滚动轴承36

4.4键的验算36

4.5轴的强度校核计算37

4.5.1传动轴校核计算37

4.5.2主轴校核38

5 结论40

6参考文献41

7致  谢42

8翻译43

摘 要

随着制造业的发展，高速度、高效率、高精度和高刚度已经成为当今机床发展的主要方向。为了满足当前机床市场的需要，铣床已经成为了当今机械行业一个重要的发展趋势，特别是在工业制造，加工过程中有着举足轻重的地位。在各式各样的机床中，立式铣床有着独特的加工对象。主要是对大型的平面、沟槽等进行铣削。在对铣床的研究中达到了一定的水平，从而铣床的主要配件立铣头的研究在一定程度上也达到了空前的规模。通过以往的加工经验可以对立铣头的研究在一定程度上有所改进，铣床主轴是靠齿轮进行传动的。铣床铣头的转动方式有多种多样，每种机床铣头的形式都不尽相同。立铣头的传动方式也是多种多样，立铣头主轴传动系统采用齿轮传动，传动形式采用集中式传动，主轴变速系统采用多联滑移齿轮变速。齿轮传动具有传动效率高，结构紧凑，工作可靠、寿命长，传动比准确等优点，齿轮机构是现代机械中应用最广泛的传动机构，用于传递空间任意两轴或多轴之间的运动和动力。现在的工业发展对铣削有了更加苛刻的要求，高精度、高速度、高效率、复合型、智能型等是今后发展的主要趋势。

关键词：铣床；齿轮传动；传动系统图；立铣头

Vertical Milling Machine Legislation Xitou

Abstract

With the development of the manufacturing sector, high-speed, high efficiency, high precision and high rigidity of the current machine has become the main direction. In order to meet the needs of the market at present machine, milling machine has become today's machinery industry an important development trend, especially in the industrial manufacturing, processing is a pivotal position. In all kinds of machine tools, vertical milling machine has the unique objects. The main is milling , such as the plane and groove act. Milling spindles is on the gear transmission. Milling head turns way each are not identical , The main axis milling machine is relying on the power transmission gear. Spindle drive system using gear transmission, transmission using centralized form of transmission, multi-spindle transmission system of sliding gear transmission. Gear transmission with high efficiency, compact, reliable, long life and accurate transmission than the advantages of modern machinery is gearing the application of the most extensive transmission mechanism for the transfer of space or any multi-axis between the two axes of movement and Momentum.

Key Words : Milling machine ; gear transmission ; vertical milling head ;    Transmission systems

1  绪论

1.1课题研究的目的及意义

在我国的各个工农业生产部门，科研单位和国防部门中，使用着大量各式各样的机器，仪器和工具。这些机器，仪器和工具大部分是由一定形状和尺寸的金属零件所组成，生产这些零件并将它们装配成机器，仪器和工具的工业，称为机械制造工业。机械制造工业的任务，就是为国民经济各部门，科研单位和国防部门提供现代化的技术装备。如果我们没有强大而完整的现代化机械制造工业，就无法用现代化的装备来武装各个国民经济部门，科研单位和国防部门，就不能独立而迅速地发展我们国家的制造水平，这样会被国外的先进技术所替代，我们的国家就会落后，进而陷入没有自主产权的地步。铣床主要是利用刀具的旋转将工件表面多余的部分一层一层的切削而除去，从而形成具有一定尺寸，形状和精度的工件。在一般的生产体系中，铣床的加工范围占整个机器生产的重要部分，一个高效而精确的铣头是铣床切削毛坯必不可少的配置。铣床立铣头可绕水平轴在垂直平面内作回转调整，因而可铣削斜面；机床采用分度头和圆形工作台时，可铣削齿轮﹑铰刀和钻头的螺旋面，以及凸轮和圆弧槽等；由于是多到断续切削，因而铣床的切削效率高。它的这种高效率和特殊的加工方法使得我们不断的研究和探索有关它的各种相关的配置及各式各样的机床。
