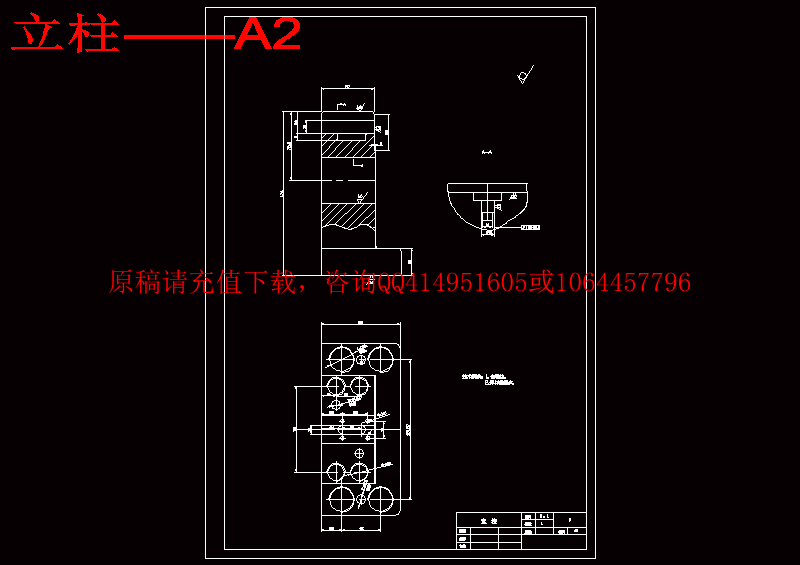

立柱——A2.dwg
装配图——A0.dwg
钻模板——A2.dwg
压缩包内文档预览:
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:570165    类型:共享资源    大小:1.24MB    格式:RAR    上传时间:2016-01-21 上传人:好资料QQ****51605 IP属地:江苏
20
积分
关 键 词:
制定 制订 螺母 加工 工艺 设计 12 十二 钻床 夹具 全套 cad 图纸 以及 说明书 仿单
资源描述:

前  言


机械制造工艺学毕业设计是我们在学校的最后一个教学环节。本次毕业设计题目是产品(或工程)设计类题目。

我们这次毕业设计题目,以曾经在实习工厂实习所参观的并以此设备为参考,结合所学机械的各方面的知识,在老师指导下,查阅了许多手册,经过不断的改进,最终设计出了此次机构,从而避免了加工质量差,生产效率低,设备昂贵的问题。

在实际工程设计中,我们得到所学过的理论基础,技术基础,专业课全面的训练,为将来做好机械设计工程师的工作提供全面的锻炼机会。

我此次毕业设计的题目是CA6140开合螺母工艺工装设计,在张学伟老师的辅导下,对原有的结构进行了改进,从而可以减少劳动强度,计算正确,五张零号图纸,符合工作量的要求。

通过这次毕业设计,我在计算,制图,机械原理,机械设计,机械制造工艺等方面的知识受到全面的综合训练,并有所提高,在夹具设计方面受益匪浅。特别是张学伟老师在工作中对我耐心辅导,有时甚至错过了午饭时间。他对学生强烈的责任感和严谨的治学态度,无不给我以深刻的影响。

就我个人而言,我希望能通过这次毕业设计对自己未来将从事的工作进行一次适应性的训练,希望在设计中能锻炼自己分析问题、解决问题的能力,为自己今后参加实际工作打下一个良好的基础。

由于类似的大型课题第一次接触,经验能力方面的欠缺,错误之处一定存在,恳请各位老师给予批评指正。


目录

1、零件的分析……………………………………1

1.1零件的作用………………………………………… 1

1.2   零件的工艺分析……………………………………2

2、工艺规程设计…………………………………3

2.1确定毛坯的制造形式………………………………… 3

2.2基面的选择………………………………………… 4

2.3制定工艺路线…………………………………………4

2.4机械加工余量、工序尺寸及毛坯尺寸的确定……………6

2.5确定切削用量及基本工时……………………………7

3、参考文献………………………………………16



1、零件的分析

1.1 零件的作用

  开合螺母的作用是用来联接丝杆的传动到溜板箱。因为溜板箱有两套传动输入,即光杆和丝杆。一般的走刀用光杆传动,加工螺纹时用丝杆传动。而这两者是不能同时咬合的,否则会因传比动不一造成传动系统破坏。开合螺母的作用相当于一个离合器,用来决定溜板箱是否使用丝杆传动。

1.2零件的工艺分析

开合螺母座的加工表面可以分为三组:一是以燕尾凸台为加工的加工表面,二是以半圆筒两侧面为加工的表面,三是以半同筒的内部的加工表面。

①加工燕尾凸台的加工表面,底面长度是75.2mm 以及倒角,还有底面的φ12H7深为了16mm的孔,侧面的M10深为 30mm的螺纹孔,正面的φ8的通孔。加工两边的为55°斜度,还有燕尾凸台与半筒想接处的凹槽部分。

②加工半圆筒两侧面,左面的半圆筒表面上的平面,以及上面的以中心线到燕尾凸台顶面距为330.05mm的2xφ7xφ11的埋头孔,右面的表面,以中心线到右边距为49mm上表面总长为96mm,下表面总长105mm

③加工半圆筒内表面,这个则没有多大的要求,只要内表面粗糙度达到1.6就可以了。

①②两组有些要求:

 半圆筒左右两侧面的垂直度公差为0.03,下表面粗糙度为3.2,上表面粗糙度1.6。

 燕尾凸台两个侧面的M10之间的平行度是0.04,垂直度是0.03,还要刮前。

 正面的埋头孔的孔间距达到60mm,右孔中心到右侧上表面为17.5mm。

 燕尾凸台高度的公差是

    由以上的数据可知道,对于这三组数据而言,可以先加工其中一组表面,然后借助于专用夹具加工另二组,并保证它们之间的位置精度要求。


2、工艺规程设计

2.1确定毛坯的制造形式

   零件的材料为35钢。由于零件不算是比较的复杂,所以这里采用煅件,而且零件是年产量是10000件,已达到大批量生产的水平,而且零件的轮廓尺寸不大,故可采用模锻成型。这对于提高生产率、保证加工质量也是有利的。


内容简介:
哈尔滨理工大学 机械制造技术基础课程设计任务书 设计题目 : 制定开合螺母座(图 5加工工艺,设计钻 2 12 孔的钻床夹具 设计要求 : 1、 中批生产; 2、选用通用设备; 3、采用手动夹紧机构; 设计内容: 1、绘制加工工件图,计算机绘图; 2、制订零件的加工工艺过程,填写零件加工工艺过程卡一张和钻 2 12孔 工序的工序卡; 3、设计指定的工序夹具,绘制夹具全套图纸; 4、编写设计说明书一份,按照毕业论文的格式写; 5、答辩时交 全套夹具工程用图纸 、设计说明书、工艺过程卡和工序卡,并交电子文稿 。 设计时间 : 2013 年 11 月 11 日至 11 月 22 日 答辩时间 : 2013 年 11 月 22 日 班 级: 机电 11 学 号: 1130320211 学生姓名: 胡 瑞 指导教师: 张 学 伟 系 主 任: 陶 福 春 2013 年 11 月 14 日 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 1 页 车间 工序号 工序名称 材 料 牌 号 10 粗铣平面 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 卧式铣床 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器 具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 专用夹具、游标卡尺、锯片铣刀 2 粗铣下底面 650 60 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 2 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 2 页 2 间 工序号 工序名称 材 料 牌 号 15 钻、扩孔 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加 工件数 台式钻床 夹具编号 夹具名称 切削液 专用夹具工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 11。 5 钻头、游标卡尺 2 钻 ,深 20 11。 85 扩孔钻头 160 45 1 3 扩 200 55 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 3 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 3 页 . 3 5车间 工序号 工序名称 材 料 牌 号 20 铣面、空刀槽 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 卧式铣床 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 游标卡尺、锯片铣刀 2 粗铣 B 面 650 60 3 铣空刀槽 700 40 4 铣导轨 侧 面 650 50 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 4 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 4 页 车间 工序号 工序名称 材 料 牌 号 25 粗刨平面 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 牛头刨床 夹具编号 夹具名称 切削液 钻用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 刨刀、游标卡尺 2 粗刨 A、 C 面 15 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 5 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 5 页 车间 工序号 工序名称 材 料 牌 号 30 粗镗孔 坯 种 类 毛坯外形尺寸 每毛坯可制 件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 卧式镗床 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 游标卡尺、 镗孔刀 2 镗 52 内孔 500 60 0 5 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 6 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 6 页 车间 工序号 工序 名称 材 料 牌 号 35 钻孔 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 台式钻床 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工 步工时 r/m/mm/r 动 辅助 1 安装 8 钻头、游标卡尺 2 钻 8 孔 160 45 1 3 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 7 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 7 页 车间 工序号 工序名称 材 料 牌 号 40 钻、锪孔 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 台式钻床 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 游标卡尺、 头 2 钻 160 45 1 3 锪 90锥孔 200 50 设 计(日 期) 校 对(日期) 审 核(日期) 标 准化(日期) 会 签(日期) 8 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 8 页 车间 工序号 工序名称 材 料 牌 号 45 半精铣平面 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 卧式铣床 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 游标卡尺、锯片铣刀 2 半精 铣底面 650 30 1 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 9 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 9 页 车间 工序号 工序名称 材 料 牌 号 50 粗铰、精铰孔 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 卧式车床 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 12 机用铰刀、专用量具 2 粗铰 12 500 60 5 1 3 精铰 12 600 65 2 1 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 10 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 10 页 车间 工序号 工序名称 材 料 牌 号 55 半精铣、精铣 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 卧式铣床 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 游标卡尺、锯片铣刀 2 半精铣 B 面、导轨侧面、 孔面 550 60 1 3 精铣 B 面、导轨侧面 650 70 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 11 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 11 页 车间 工序号 工序名称 材 料 牌 号 60 半精刨、精刨 坯 种 类 毛坯 外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 牛头刨头 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 刨 刀、游标卡尺 2 半精刨 A、 C 面 3 精刨 A、 C 面 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 12 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 12 页 车间 工序号 工序名称 材 料 牌 号 65 半精镗、精镗孔 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 2 设备名称 设备型号 设备编号 同时加工件数 卧式镗床 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 镗刀、专用量具 2 半精镗 55 孔 500 60 3 精镗 55 孔 650 70 4 倒角 650 70 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 13 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 13 页 工序号 工序名称 材 料 牌 号 70 刮平面 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 钳工台 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 刮刀、游标卡尺 2 刮 A、 C 面 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 14 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 14 页 车间 工序号 工序名称 材 料 牌 号 75 铰孔、攻螺纹 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 2 设备名称 设备型号 设备编号 同时加工件数 钳工台 夹 具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 刀、游标卡尺、 2 铰 3 攻 纹 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 15 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 15 页 车间 工序号 工序名称 材 料 牌 号 80 磨 B 面 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 2 设备名称 设备型号 设备编号 同时加工件数 平面磨床 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 砂轮、游标卡尺 2 磨 B 面 800 80 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 16 机械加工工序卡片 产品型号 零件图号 产品名称 开合螺母下部 零件名称 开合螺母下部 共 16 页 第 16 页 工序号 工序名称 材 料 牌 号 85 铣开 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 设备名称 设备型号 设备编号 同时加工件数 卧式铣床 2 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/m/mm/r 动 辅助 1 安装 锯片铣刀、游标卡尺 2 铣开 450 65 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 机 械 加 工 工 艺 过 程 卡 片 产品型号 零(部)件图号 第 页 产品名称 开合螺母下部 零(部)件名称 开合螺母下 部 共 页 材料牌号 坯种类 铸件 毛坯外形尺寸 每毛坯件数 每台件数 备注 工序号 工序名称 工 序 内 容 车间 工段 设备 工艺装备 工时 准终 单件 001 铸 铸造 005 热 退火 010 铣 装夹 ,粗铣平面 用夹具,游标卡尺,锯片铣刀 015 钻 钻 用夹具,游标卡尺, 020 车 铣空刀槽 粗铣 标卡尺,锯片铣刀 025 刨 粗刨 刀,游标卡尺 030 镗 粗镗 52内孔 标卡尺,镗孔刀 035 钻 钻 8孔 8钻头,游标卡尺 040 钻 钻 标卡尺 045 铣 铣底面 标卡尺,锯片铣刀 050 绞 粗铰 12,精 铰 12 12铰刀,专用量具 055 铣 半精铣 轨面 标卡尺,锯片铣刀 060 刨 半精刨 刨 刀,游标卡尺 065 镗 半精镗 55孔,精镗 55孔倒角 刀,专用量具 075 铰 铰 钳工台 标卡尺, 080 磨 磨 轮,游标卡尺 085 铣 铣槽 5 刀铣片,游标 卡尺 切开宽 编制 (日期) 审核 (日期) 会签 (日期) 、 处 数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 学生姓名: 胡 瑞 学 号: 1130320211 专 业:机电一体化技术 指导教师:张学伟 题 目: 制定开合螺母座的加工工艺,设计钻 212的钻床夹具 内 容 序号 文 件 名 称 数 量 1 说明书 18页 2 钻 床夹具图纸 12张 学生姓名: 胡 瑞 学 号: 1130320211 专 业:机电一体化技术 指导教师:张学伟 设计题目: 制定开合螺母座的加工工艺,设计钻 212的钻床夹具 机械制造技术课程设计说明书 设计题目: 制定开合螺母座(图 5加工 工艺,设计钻 2 12的钻床夹具 专 业: 机电一体化技术 班 级: 机 电 11 学 号: 1130320211 姓 名: 胡 瑞 指导教师: 张 学 伟 机械工 程系 2013 年 11月 9 日 哈尔滨理工大学荣成学院课程设计 1 前 言 机械制造工艺学毕业设计是我们在学校的最后一个教学环节。本次毕业设计题目是产品(或工程)设计类题目。 我们这次毕业设计题目,以曾经在实习工厂实习所参观的并以此设备为参考,结合所学机械的各方面的知识,在老师指导下,查阅了许多手册,经过不断的改进,最终设计出了此次机构,从而避免了加工质量差,生产效率低,设备昂贵的问题。 在实际工程设计中,我们得到所学过的理论基础,技术基础,专业课全面的训练,为将来做好机械设计工程师的工作提供全面的锻炼机会。 我此次毕业设计的题目是 合螺母工艺工装设计,在张学伟老师的辅导下,对原有的结构进行了改进,从而可以减少劳动强度,计算正确,五张零号图纸,符合工作量的要求。 通过这次毕业设计,我在计算,制图,机械原理,机械设计,机械制造工艺等方面的知识受到全面的综合训练,并有所提高,在夹具设计方面受益匪浅。特别是张学伟老师在工作中对我耐心辅导,有时甚至错过了午饭时间。他对学生强烈的责任感和严谨的治学态度,无不给我以深刻的影响。 就我个人而言,我希望能通过这次毕业设计对自己未来将从事的工作进行一次适应性的训练,希望在设计中能锻炼自己分析问题、解决问题的能力,为自己今后参加实际工作打下一个良好的基础。 由于类似的大型课题第一次接触,经验能力方面的欠缺,错误之处一定存在,恳请各位老师给予批评指正。 哈尔滨理工大学荣成学院课程设计 2 目录 1、零件的分析 1 件的作用 1 零件的工艺分析 2 2、工艺规程设计 3 3 面的选择 4 定工艺路线 4 械加工余量、工序尺寸及毛坯尺寸的确定 6 定切削用量及基本工时 7 3、参考文献 16 哈尔滨理工大学荣成学院课程设计 3 1、零件的分析 件的作用 开合螺母的作用是用来联接丝杆的传动到溜板箱。因为溜板箱有两套传动输入,即光杆和丝杆。一般的走刀用光杆传动,加工螺纹时用丝杆传动。而这两者是不能同时咬合的,否则会因传比动不一造成传动系统破坏。开合螺母的作用相当于一个离合器,用来决定溜板箱是否使用丝杆传动。 件的工 艺分析 开合螺母座的加工表面可以分为三组:一是以燕尾凸台为加工的加工表面,二是以半圆筒两侧面为加工的表面,三是以半同筒的内部的加工表面。 加工燕尾凸台的加工表面,底面长度是 及倒角,还有底面的 12为了 16孔,侧面的 为 30面的 8的通孔。加工两边的为 55斜度,还有燕尾凸台与半筒想接处的凹槽部分。 加工半圆筒两侧面,左面的半圆筒表面上的平面,以及上面的以中心线到燕尾凸台顶面距为 33 21 的埋头孔,右面的表面,以中心线到右边距为 49表面总长为96表面总长 加工半圆筒内表面,这个则没有多大的要求,只要内表面粗糙度达到 可以了。 两组有些要求: 半圆筒左右两侧面的垂直度公差为 表面粗糙度 哈尔滨理工大学荣成学院课程设计 4 燕尾凸台两个侧面的 间的平行度是 要刮前。 正面的埋头孔的孔间 距达到 60 燕尾凸台高度的公差是 于这三组数据而言,可以先加工其中一组表面,然后借助于专用夹具加工另二组,并保证它们之间的位置精度要求。 2、工艺规程设计 定毛坯的制造形式 零件的材料为 35 钢。由于零件不算是比较的复杂,所以这里采用煅件,而且零件是年产量是 10000 件,已达到大批量生产的水平,而且零件的轮廓尺寸不大,故可采用模锻成型。这 对于提高生产率、保证加工质量也是有利的。 面的选择 基面的选择是工艺规程设计中的重要工作之一。基面选择得正确、合理,可以保证加工质量,提高生产效率。否则,就会使加工工艺过程问题百出,严重的还会造成零件大批报废,使搔到生产无法进行。 粗基准的选择 经分析这个零件图,粗基准选择燕尾凸台底面和半圆筒两个端面,因为从图中可以看出,燕尾凸台的高度,是以底面标出的,哈尔滨理工大学荣成学院课程设计 5 则是以底面为基准,圆筒左侧也是标出了数值。所以,按照有关粗基准的选择原则(即当零件有不加工表面时,应以这些不加工表面作粗基准:若零件有若干 个不加工时,则应以与加工表面要求相对位置精度较高度的不加工表面作为粗基准)选择这三个面,因为,这个零件基本每个面都要加工,而且也不是很好装夹,也只有这三个平面好装夹些,这样可以,限制 Z 、 X 、 Y 、 Y ,再用压钉压住半圆筒下面的底座部分,可以限制 Z 、 X 这六个自由度,以达到完全定位。 精基准的选择 精基准的选择主要应该考虑准基重合的问题。当设计基准与工序基准不重合时,应该进行尺寸换算。 定工艺路线 制定工艺路线的出发点,应当是使零 件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为大批生产的条件下,可以采用万能机床配以专用工、夹具,并尽量使工序集中来提高生产率。除此以外,还应该考虑经济效果,以便降低生产成本。 工艺路线一: 工序 1:模锻 工序 2:热处理 正火 工序 3:铣削铣燕尾凸台并保证槽底长 两边斜度为哈尔滨理工大学荣成学院课程设计 6 55 工序 4:铣削铣两端面,下端保证总长为 105端保证总长95且中心到右边端面为 49并且上下端面距为 8铣正。 工序 5:铣削半圆筒外侧面,并保证侧面到 中心距离为 34 工序 6:镗削半圆筒内面并保证内圆直径为 52 工序 7:钻孔 21 的埋头孔,孔间距为 60侧孔到右侧上端边为 孔 中心到燕尾凸台顶端距为 33削燕尾凸台正面 8 孔。 工序 8:钻削底座左侧的 纹孔,孔深 30螺纹孔 工序 9:钻 削燕尾凸台底面 12 孔深 16 工序 10:研磨燕尾凸台,并保证精度。 工序 11:质检 工艺路线二: 工序 1:模锻 工序 2:热处理 正火 工序 3:铣削铣燕尾凸台并保证槽底长 两边斜度为55 工序 4:铣削铣两端面,下端保证总长为 105端保证总长95且中心到右边端面为 49并且上下端面距为 8铣正。 工序 5:铣削半圆筒外侧面,并保证侧面到中心距离为 34 工序 6:钻孔 21 的埋头孔,孔间距为 60侧孔到哈尔滨理工大学荣成学院课程设计 7 右侧上端边为 孔 中心到燕尾凸台顶端距为 33削燕尾凸台正面 8 孔。 工序 7:镗削半圆筒内面并保证内圆直径为 52 工序 8:钻削底座左侧的 纹孔,孔深 30螺纹孔 工序 9:钻削燕尾凸台底面 12 孔深 16 工序 10:研磨燕尾凸台,并保证精度。 工序 11:质检 工艺方案的 比较分析 上述两个工艺方案的特点在于:方案一是先镗削内孔,再钻削埋头孔,而方案二则与其相反,先钻埋头孔,而后镗削内孔。经比较可见,先镗内孔,而后钻孔,这样对于定位比较的精确,对加工也比较的方便,对加工精度的提高也是很好的,因为后面几个工序是钻孔,这样方案一就少了几次的装夹次数,从而提高了加工精度及提高了工作效率,所以,选择方案一作为加工工艺方案。 械加工余量、工序尺寸及毛坯尺寸的确定 “开合螺母座”零件材料为 35 钢,尺寸也不是很大,生产类型为大批生产,可以采用模锻生产毛坯。 根据上述 原始资料及加工工艺,分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下: 对于整个“开合螺母座”的尺寸 : 其长度为 105度 83度,上面半圆筒是 面座体宽是 以,有粗加工,也有表精加工,所以双边加粗加工余量 2Z=5边粗哈尔滨理工大学荣成学院课程设计 8 加工余量 Z=2以满足加工要求。精加工,表面的尺寸有, 105,34, 18,而双边的只有 105,所以,它的粗加工余量,是 2Z=4加工余量是 2z=1可以满足加工要求,而 34 和 18是单边,它们的粗加工余量 Z=加工余量 z= 34 的尺寸偏差对余量也满足。对于,燕尾凸台的宽度 边的斜度表面粗糙度要求也不高,就粗加工也可以,所以其加工余量2Z=5是可以满足要求的。 半加圆筒内孔: 其表面粗糙度要求也比较的高为 以要精加工,先是粗镗,后是精镗。所以粗加工的余量 2Z=精加工余量2z=可以满足加工要求。 定切削用量及基本工时 工序 3:铣燕尾凸台并保证槽底长 两边斜度为 55。 齿(参考切削手册表 3 切削速度:参考有关手册,确定 v=20m/用高速钢立铣刀,在0数 z=5。则 sn=000 =50201000r/选用 式铣床,根据机床使用说明书,查表,取 25r/实际切削速度为 V=1000 000 12550 m=尔滨理工大学荣成学院课程设计 9 当 25r/,工作台的每分钟进给量=5 125mm/0mm/表知,刚好有0mm/削工时:由于铣刀的直径比工作表面窄,所以一刀就不可以铣完整个工作表面,于是可以用作图法得出铣刀的行程2 =4l =240此,机动工时为 = 序 4: 铣两端面,下端保证总长为 105端保证总长 95且中心到右边端面为 49并且上下端面 距为 8 工步 1:粗铣, 齿(参考切削手册表 3 切削速度:参考有关手册,确定 v=20m/用采用高速钢圆柱形铣刀 ,0数 z=4,则 sn=000 =50201000r/选用 式铣床,根据机床使用说明书,查表,取 25r/实际切削速度为 V=1000 000 12550 m= 125r/,工作台的每分钟进给量 应为 =4 125mm/0mm/尔滨理工大学荣成学院课程设计 10 经查表知道,刚好有0mm/削工时:由于铣刀的直径比工作表面宽所以一刀就不可以铣完整 个 工作 表面 , 于是 可以 用作 图 法得 出铣 刀 的行 程 21 +8 2=836=73于是两端,所以 l =73 2=146 mt= 40146 步 2:精铣, 齿(参考切削手册表 3 切削速度:参考有关手册,确定 v=45m/用采用高速钢圆柱形铣刀 ,0数 z=8,则 ns=000 =50451000r/选用 式铣床,根据机床使用说明书,查表,取 00r/实际切削速度为 v= 1000000 30050 m= 00r/,工作台的 每分钟进给量=8 300mm/92mm/削工时:行程和粗铣的一样,所以切削工时为, mt=192146 序 5:铣削半圆筒外侧面,并保证侧面到中心距离为 哈尔滨理工大学荣成学院课程设计 11 工步 1:粗铣, 齿(参考切削 手册表 3 切削速度:参考有关手册,确定 v=20m/用高速钢立铣刀,在0数 z=5。则 ns=000 =50201000r/选用 式铣床,根据机床使用说明书,查表,取 25r/实际切削速度为 V=1000100012550 mm/25r/,工作台的每分钟进给量=5 125mm/0mm/表知,刚好有0mm/削工时:由于铣刀的直径比工作表面窄,且是两 面,所以一刀就不可以铣完整个工作表面,于是可以用作图法得出铣刀的行程 = 330以得出切削工时是 mt= 5030 mm/步 2:精铣, 齿(参考切削手册表 3 切削速度:参考有关手册,确定 v=35m/用高速钢立铣刀,在0数 z=8。则 ns=000 =50351000r/23r/尔滨理工大学荣成学院课程设计 12 现 选用 式铣床,根据机床使用说明书,查表,取 10r/实际切削速度为 V=10001000 21050 mm/ 10r/,工作台的每分钟进给量mf=8 210mm/表知,刚好有30mm/削工时:行程和粗加工一样, mt=13030 mm/序 6: 镗削半圆筒内面并保证内圆直径为 52 选用机床; 刚镗床。 镗削至 =2以他四次镗去全部余量,进给量 f =r 根据有关手册,确定金刚床的切削速度为 v=100m/ v1000=521001000r/12r/于金刚镗床的主轴转速为无极调查速,故以上转速即可作为加工时使 用的转速。 切削工时: l =95mm t = 尔滨理工大学荣成学院课程设计 13 所以加工这个孔的机动时间为 4t=4 序 7: 钻孔 21 的埋头孔,孔间距为 60侧孔到右侧上端边为 孔中心到燕尾凸台顶端距为 33削燕尾凸台正面 8 孔。
