摘 要
两翼自动旋转门是一种专为扩大人员流动而设计的新型旋转门，是集自动旋转门、平滑门和展台功能三者优点于一身的完美组合。

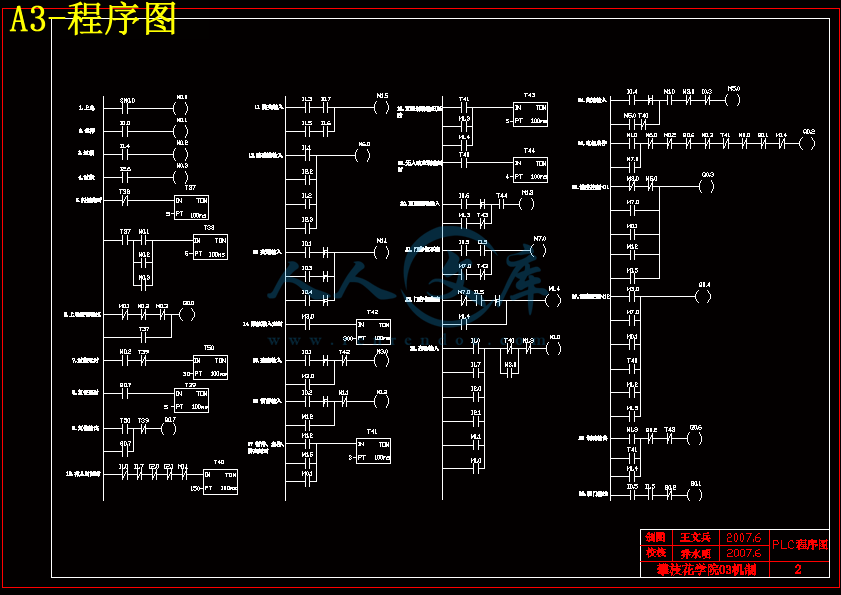

本论文主要论述了两翼自动旋转门的设计过程，其主要对两翼自动旋转门的门体结构、驱动系统、传动系统、控制系统和检测安全系统做了详细的分析和设计。提出了采用铝型材和玻璃等组成门体框架，旋转翼及平滑门用扁钢固定在一起形成旋转门体，通过吊架将旋转门体同六个被动滚轮连接，使旋转翼和平滑门系统悬挂在门冠圆形轨道上；采用三相异步电动机提供动力，通过一个减速器和一对齿轮齿圈传动来驱动旋转门体在门冠圆形轨道上旋转；用可编程控制器（PLC）来负责完成控制任务，由变频器来实现门体多段转速的调节功能。使用红外线传感器检测进出旋转门的人员流动，多部接触式和非接触式传感器及光电接近开关来确保通行者的安全进出。最终,设计出了一种功能实用、安全可靠的旋转门。
关键词 两翼自动旋转门，门体，可编程控制器,传感器
ABSTRACT
Two wings automatic revolving door is one kind of new revolving door which is specially for the expansion of the people’s movement,it is a perfect combination that combines automatic revolving door、smoothing door and exhibition space on the merits of the three functions .
This paper discusses the design process of the two wings automatic revolving door, it include the detailed analysis and design about gate body structure、drive system、transmission system、control system and testing security system of the two wings automatic revolving door.It proposed that the door frame is composed of glass and aluminum framework,the revolving door body is made of rotary-wing and smoothing door by flat steel fixed together, is connect to six passive wheels with the hanging brackets which hang on the door crown circular orbit.The three-phase asynchronous motor drive the revolving door body to ralate on the door crown circular orbit through a reducer and gears transmission;PLC is responsible for the task of controller and the function of rotational speed is rely on the VVF. The flow of personnel passing in and out of the revolution door is checked by the infrared ray sensor, the safety of people are ensured by a number of contact and non-contact sensors and photoelectric proximity switches.On the end, have designed a kind of function practical、safety dependablely revolving door.
Key words Two wings automatic revolving door, gate body, programmable logic controller, sensor
1 绪论
1.1旋转门的发展概况
旋转门起源于荷兰，至今已有一百年的历史，在这段时间内，从以前意义的转门到今天的全自动旋转门，旋转门经历了一个漫长的发展历史。其种类较多，按控制方式可分为全自动旋转门、半自动旋转门和手动旋转门；按旋转翼结构方式可分为两翼旋转门、三翼旋转门和四翼旋转门；按结构材料可分为金属框架旋转门、水晶旋转门（全玻璃旋转门）和木旋转门。
国外自动旋转门发展较早，其技术也较为成熟。自动旋转门的传动系统技术具有节能、低噪声、传动平稳、寿命长、性能可靠等优点；控制系统采用数字化设计的系统作为控制中枢，有功能更强大，操作更简便等优点；检测安全系统采用先进的红外与微波感应技术，用于感知物体的移动，操纵门体的动行，使用各种安全检测传感器，实现防挤、防夹和防撞功能。与此同时某些厂家生产的自动旋转门还具有远程控制和液晶显示功能。
新中国成立以来，特别是改革开放以后，旋转门也大量的出现在我国的各种公共和高档场合。但由于我国特殊的国情，使得旋转门技术起步较晚，且其发展受到一定的限制。因此，我国在自动旋转门的传动系统、控制系统和检测安全系统上离国外还有一定的差距。
1.2旋转门作为出入口设计的优点
而自动旋转门作为出入口设计，其最大的优点在于它对于人员来说，门总可以打开，可对于建筑物来说门又总是关着。同时，自动旋转门能减少公共场合人们对门体的接触，能有效的防止了细菌的传播；增强门口的抗风能力，消除了风口效应，减少了能源损耗，有效的阻挡了灰尘，噪音和废气的进入。它还有多重安全保护措施，通过安装多部接触式和非接触式传感器及独特的安全开关，确保通行者的安全。门体采用铝合金框架组装、可拆式结构，分成几个独立的部分，易于安装，运输方便。门的进出口和旋转部分都装有传感器，高灵敏度的系统保证了大门能即时开启和对速度的随时调整，保证了通过者最大程度的行走安全。
两翼自动旋转门又是在传统的自动旋转门基础发展起来的。如想扩大旋转门门扇之间的距离，增加旋转门人员流量，就想到把旋转门的门扇数量减为两个，这就是两翼自动旋转门的独特之处---大的通行能力设计。同时，设计展箱和中间平滑门，其展箱具有装饰和展示功能；中间平滑门能在断电和意外情况下，能将其转停至安全疏散位置，这时平滑门打开，形成一个宽敞的疏散(紧急)通道。
