目 录
摘 要 ……………………………………………………………………………Ⅰ
Abstract…………………………………………………………………………Ⅱ
1 绪论………………………………………………………………………………1
2 润滑油多场联合净化装备总体设计……………………………………………2

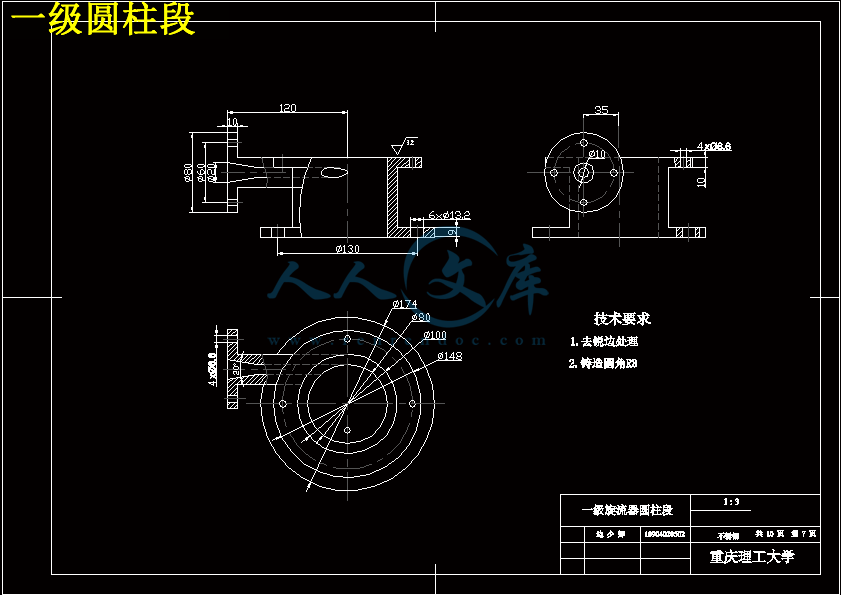

2.1一级旋流器的设计……………………………………………………………3
2.1.1旋流器的分类……………………………………………………………3
2.1.2水力旋流器及其工作过程……………………………………………4
2.1.3.水力旋流器的分类、分离原理及其发展概况………………………4
2.1.4.水力旋流器的应用概况………………………………………………4
水力旋流器在煤炭工业中的应用…………………………………5
水力旋流器在选矿工业中的应用…………………………………5
水力旋流器在食品工业中的应用…………………………………6
水力旋流器在污水处理中的应用…………………………………6
水力旋流器在造纸中的应用………………………………………7
水力旋流器在石油业中的应用……………………………………8
2.1.5 水力旋流器选型………………………………………………………9
2.1.6 常见液—液分离水力旋流器的结构………………………………10
2.1.7 水力旋流器机构设计及参数设计……………………………………11
大小锥角的选择……………………………………………………12
主体直径D确定……………………………………………………12
尾管长度的选择……………………………………………………12
入口设计…………………………………………………………12
旋流器的端盖……………………………………………………13
2.1.8旋流器的安装…………………………………………………………13
2.2 旋流电场的设计……………………………………………………………14
2.2.1 旋流电场的简介…………………………………………………… 14
2.2.2 旋流电场的工作原理………………………………………………14
2.2.3 电场的选择……………………………………………………………15

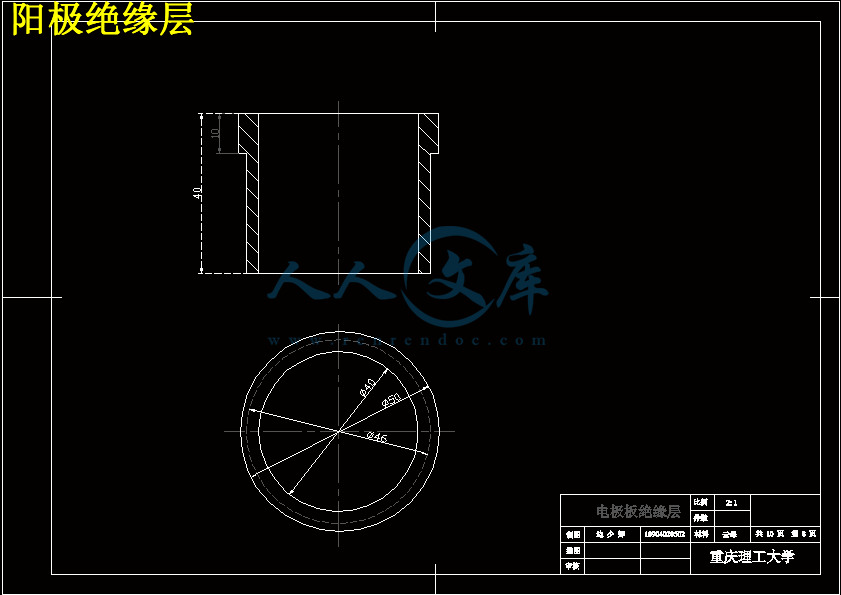

2.2.4 电极的分布情况…………………………………………………15
2.2.5 旋流电场………………………………………………………………16
2.3真空单元………………………………………………………………16
2.4真空单元元件元件的选用…………………………………………………17
2.5 管路设计及装配…………………………………………………………18
3 总结……………………………………………………………………………20
致谢…………………………………………………………………………………21
参考文献……………………………………………………………………………22
文献综述…………………………………………………………………………24
摘要
随着世界经济的不断高速发展，机械、电力、运输和化工等基础工业也在不断发生着日新月异的变化。作为工业日常生产过程中机械设备运转必备品，且有润滑作用的润滑油来说，它的需求量也越来越大。润滑油是从石油中提炼出来的，是工业生产过程中不可或缺的一种石油产品，也是一种不可再生资源，而且润滑油的加工成本比较高，因此它的再利用是很有必要的，这样做既环保又节能。水是使润滑油液受到污染的常见外来污染物，因而润滑油脱水净化也是润滑油液二次利用的必备途径。
目前油液脱水的主要方法是真空加热法，本文的主要内容是润滑油多场联合净化装备设计，所谓润滑油多场联合净化装备就是利用旋流场、电场和重力场等来对润滑油中的水和其他影响润滑油使用性能的杂质进行处理的一种特种设备。由于真空加热脱水单元已经设计完毕，本次主要做的主要是是第一级旋流器和旋流电场的设计以及管路设计。
关键词：液—液分离旋流器；电场；加热真空脱水；油水分离；润滑油
Abstract
As the world economy high speed development, machinery, electricity, transport, and chemical and other basic industries are changing with each passing day change, so that the demand of the lubricating oil as the industrial daily production necessary lubrication of mechanical equipment in the process of operation is becoming more and more big. For the reasons that the lubricating oil is oil refining, it is a kind of oil which is indispensable in the process of industrial production products and processing the lubricating oil is very high .So it is very necessary to recycle the lubricating oil .Water is the lubrication oil pollution in the common foreign pollutants so that lubricating oil dehydration purification is also an essential way to lubricating oil secondary use.
This article tells the lubricating oil field joint purification equipment design, so-called lubricating oil field joint purification equipment is a kind of special equipment that using spiral flow field and electric field and gravity field to get the water and other impurities affect the functional performance of the lubricating oil out .This equipment is designed on the basis of a variety of technologies such as conceptual design, dehydration purification principle is in a market segment for liquid-liquid hydro cyclone separation hydro cyclone technology, pulsed electric field technology and vacuum heating dehydration technology which has been used .
Key words: Liquid - liquid separation and cyclone, the electric field, vacuum heating dehydration, separation of water from oil, Lubricating oil
1 绪论
1.1润滑油多场联合净化装备的概述
润滑油多场联合净化装备的脱水过程可以简单地分为三个大的步骤：首先是经过第一级旋流器，利用旋流场的作用使得一部分水和润滑油液分开，达到脱水目的；然后是未被完全净化的油液进入第二级装有脉冲电场的旋流器，在电场和旋流场的共同作用下进一步脱水净化油液；第三步是在第二步步处理完的油液通过真空加热脱水过程最终达到润滑油液脱水的目的。具体的工作流程如下图1-1所示
图1-1 润滑油多长联合净化装备工作原理图
此特种装备具备以下特点：
1)结构简单、占用空间少、使用灵活，适合多种场合。
2)可以挂车上，移动方便，拆装和维护比较简单。
3)使用氮气保护冷却技术能够很好的保证净化后的油液不受氧化二次破坏。
4)采用目前比较先进的油液脱水技术，多场联合使用发挥各种场力的作 用，节能高效。
1.2润滑油多场联合净化装备设计研究的意义
由于润滑油在运输、使用及加工的过程中容易受到雨水、潮湿等不利因素的影响，造成润滑油被水污染，破坏其使用性能，同时也会使得使用的设备受到影响，不能正常工作，进而使工业经济蒙受巨大的损失，所以对润滑油的脱水处理问题的解决是刻不容缓的。我们必须找到合适的方法去对其进行脱水净化，这样不仅可以延长润滑油的使用寿命、恢复其该有的理化性能，而且也可以避免被润滑设备遭受混入润滑油中的水的破坏。在一定的真空度和油温条件下脱气、脱水，并用特定的过滤介质滤除机械杂质，从而使油液得到净化，这样的设备称为真空净油机（以下简称净油机）。它能高效除去污油中的杂质、水分、气体及水溶性酸碱等，使净化后的油接近或达到国家规定的质量标准，恢复使用性能。
