关 键 词：

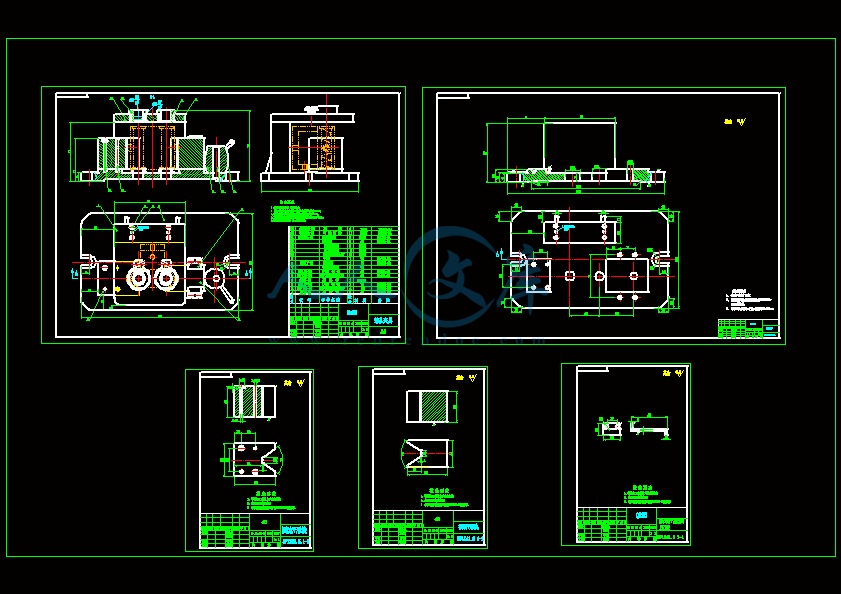

下导丝 部分 部份 下滑 加工 工艺 以及 夹具 工装 设计

资源描述：

内容简介：

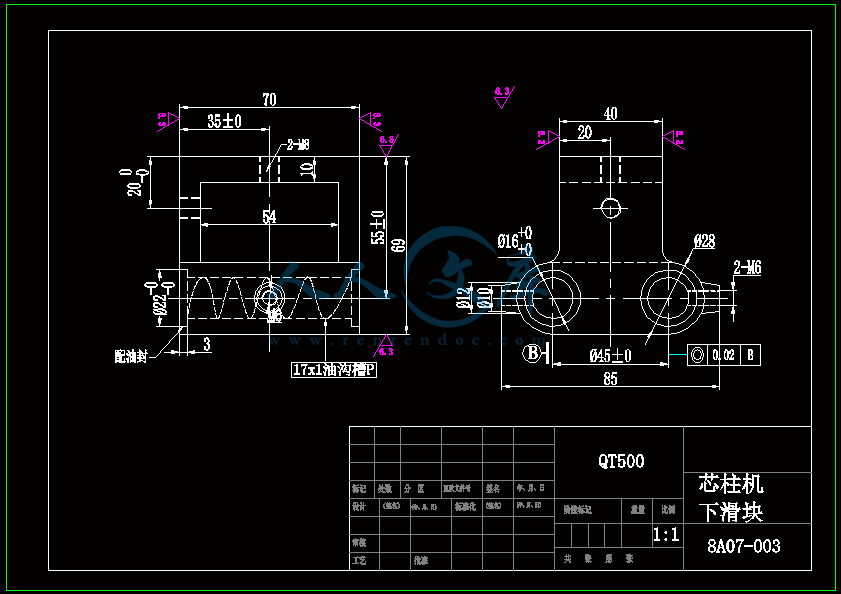

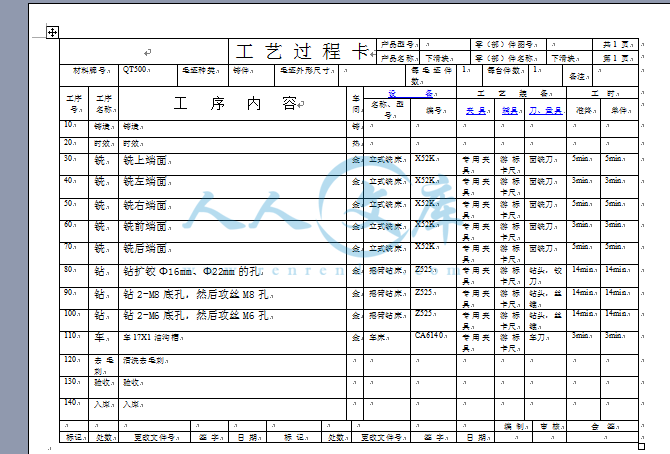

产品型号 零（部）件图号 共 1 页工 艺 过 程 卡产品名称 下滑块 零（部）件名称 下滑块 第 1 页材料牌号 QT500 毛坯种类 铸件 毛坯外形尺寸 每毛坯件数1 每台件数 1 备注设 备 工 艺 装 备 工 时工序号工序名称 工 序 内 容车间 名称、型 号 编号 夹 具 辅具 刀、量 具 准终 单件10 铸造 铸造 铸20 时效 时效 热30 铣 铣上端面 金 立式铣床 X52K 专用夹具游标卡尺面铣刀 5min 5min40 铣 铣左端面 金 立式铣床 X52K 专用夹具游标卡尺面铣刀 3min 3min50 铣 铣右端面 金 立式铣床 X52K 专用夹具游标卡尺面铣刀 5min 5min60 铣 铣前端面 金 立式铣床 X52K 专用夹具游标卡尺面铣刀 3min 3min70 铣 铣后端面 金 立式铣床 X52K 专用夹具游标卡尺面铣刀 5min 5min80 钻 钻扩铰 16mm、22mm 的孔 金 摇臂钻床 Z525 专用夹具游标卡尺钻头，铰刀14min 14min90 钻 钻 2-M8 底孔，然后攻丝 M8 孔 金 摇臂钻床 Z525 专用夹具游标卡尺钻头，丝锥14min 14min100 钻 钻 2-M6 底孔，然后攻丝 M6 孔 金 摇臂钻床 Z525 专用夹具游标卡尺钻头，丝锥14min 14min110 车 车 17X1 油沟槽 金 车床 CA6140 专用夹具游标卡尺车刀 3min 3min120 去毛刺清洗去毛刺130 验收 验收140 入库 入库编 制 审 核 会 签标记 处数
