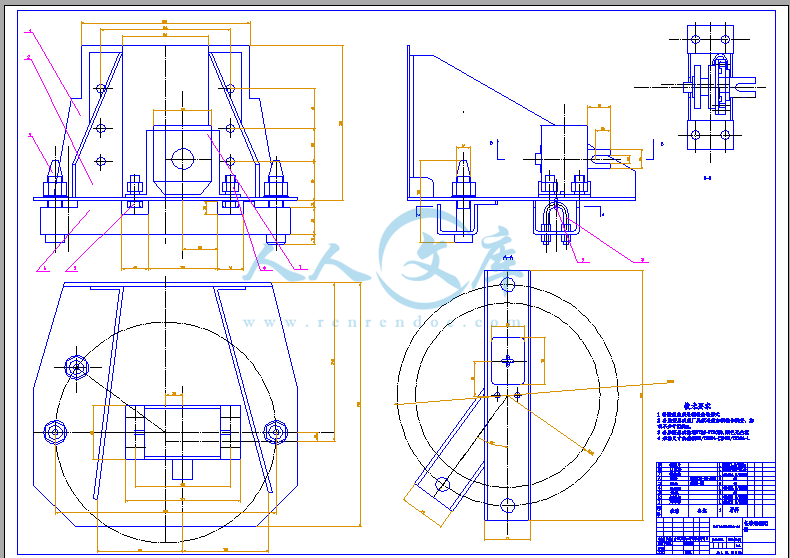

*学院专科毕业设计（论文）任务书课题名称： 福田车备胎支架设计与制造课题性质： 生 产专 业： 机械设计制造及其自动化年 级： 指导教师： 学生姓名： 2007 年 月 日一、课题条件福田车备胎支架为福田车放置备胎的结构，月产大约 1000 件，了解功能后，设计支架，主要条件及要求如下：图纸：装配图一张，零件图若干张。要求：设计备胎支架及制定主要零件的加工工艺。二、毕业设计（论文）主要内容：1了解福田车备胎支架功能。2确定设计方案。3确定支架各零件尺寸，进一步确定支架结构。4设计曲柄轴。5绘制图纸。6编写设计说明书一份，字数不少于 1 万字。7英文资料翻译，译出字数不少于 5 千字。三、计划进度1课题实习、调研、方案拟定。 2 周2确定设计方案。 1 周3确定支架各零件尺寸，进一步确定支架结构。 3 周 4绘制装配图 2 周5绘制零件图 1.5 周6编写设计说明书 1.5 周7英文资料翻译 1 周8答辩准备及答辩 1 周四、主要参考文献1 机械电子工业部.机械设计基础.机械工业出版社.1993，112 机械电子工业部.焊接结构.机械工业出版社.1993，113 陈孝康，陈炎嗣，周兴隆著.冲压件设计手册.中国轻工业出版社2001，14 丁松聚主编.冷冲模设计.机械工业出版社.2005，15 张荣清主编.模具设计与制造.机械工业出版社.2003,8指导教师： 教研室主任：年 月 日 年 月 日 摘要本课题是关于福田汽车备用胎支架的设计，实现备用胎支架与车底盘和备用胎之间的连接，使备用胎安装和拆卸方便，备用胎支架设计根据目前国内外设计制造技术，并参照福田厂汽车实际要求，结合福田实际生产能力，综合设计备用胎支架。设计包括总体方案设计、零部件设计，即材料和类别、性能的选用，备用胎支架的结构和参数选择，各零部件的检验及使用注意事项，分析了它们各自的结构和功能针对实际生产加工能力，结合备用胎支架的加工要求和工艺要求，采用多种机械制造工艺加工。比如对支架体、支撑板的冲压工艺，对偏心轴的机械加工工艺，固定板和固定板的焊接工艺等。备用胎支架装配后，对其进行实际检验和试验，涉及的核心在于备用胎与支架体和车底盘与支架体的联接，设计的目的，在于技术性和实用性。AstractThis topic is the design of spare tire flames of FuTian motor vehecles.In orde to make the spare tires setting up and fetting down easyly .This design contents the general lay out and parts design .Saying another way ,consturction and function of spare types flames application.In spection and testing of parts;construction and fuction of parts. Thinking to matenical building techonology of Function,We chose defferent ways to every kind of parts.eg: stamping to plate-stat, weildng to reigforced plate and and so on.After the fitting of each part of spare tires of flames, we should applicate and inspat the using of spare tires flames. The core of design
